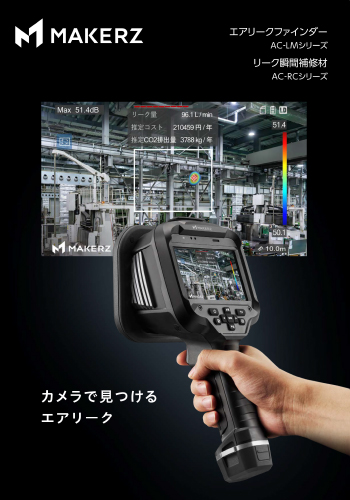

エアリークファインダー
AC-LM Series
エアリークファインダー AC-LMシリーズ — カメラで見つけるエアリーク。装置稼働中でも微小なエアリークを検知。カラーパレット表示・推定リーク量自動演算。軽量1050g・4.3インチLCD搭載。
Feature 01
なぜエアリークの発見と補修が重要なのか
工場や設備のリークを改善できれば、
大幅なコスト削減や省エネにつながります
深刻な損失が生じるコンプレッサのエアリーク

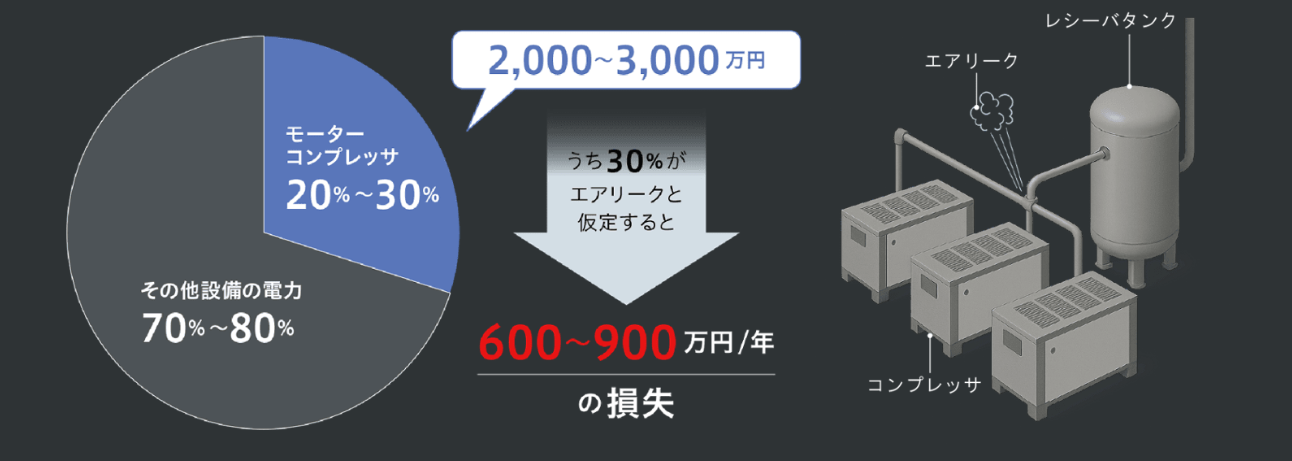

年間電気料金約1億円の工場の事例
工場におけるコンプレッサが占める電気代の割合は非常に大きく、リークによる損失額も相当なものとなります。
現場のエアリークを早期に発見・補修することで、工場の電力コストを大幅に削減。改善活動が企業の利益に直結します。
装置の安定稼働と生産性向上
エアリークは装置の不安定な駆動や稼働停止の原因となるため、早期に補修を行うことで、安定稼働を維持し、ダウンタイムを最小化します。
省エネ・環境負荷の低減
エネルギー効率の向上は、これからの企業活動において必須の要件です。リークを抑えることで、省エネに貢献し、持続可能な経営を実現します。
そんな課題を解決するのが、メイカーズの
エアリーク発見・補修ソリューションです。
Feature 02

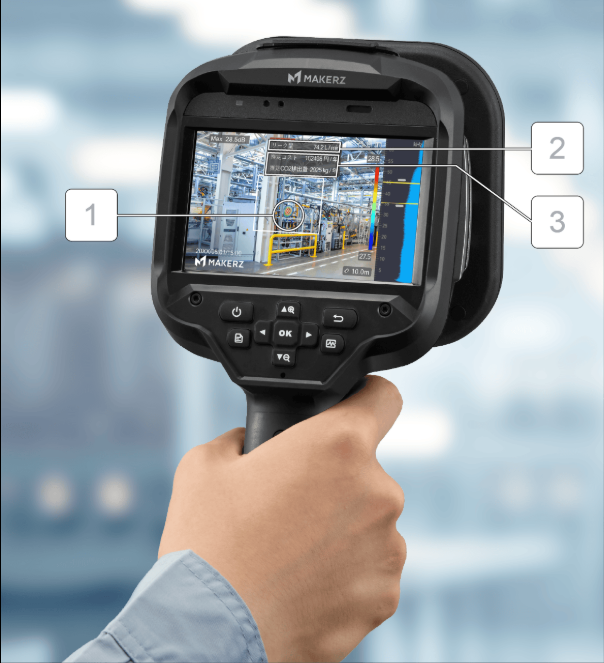

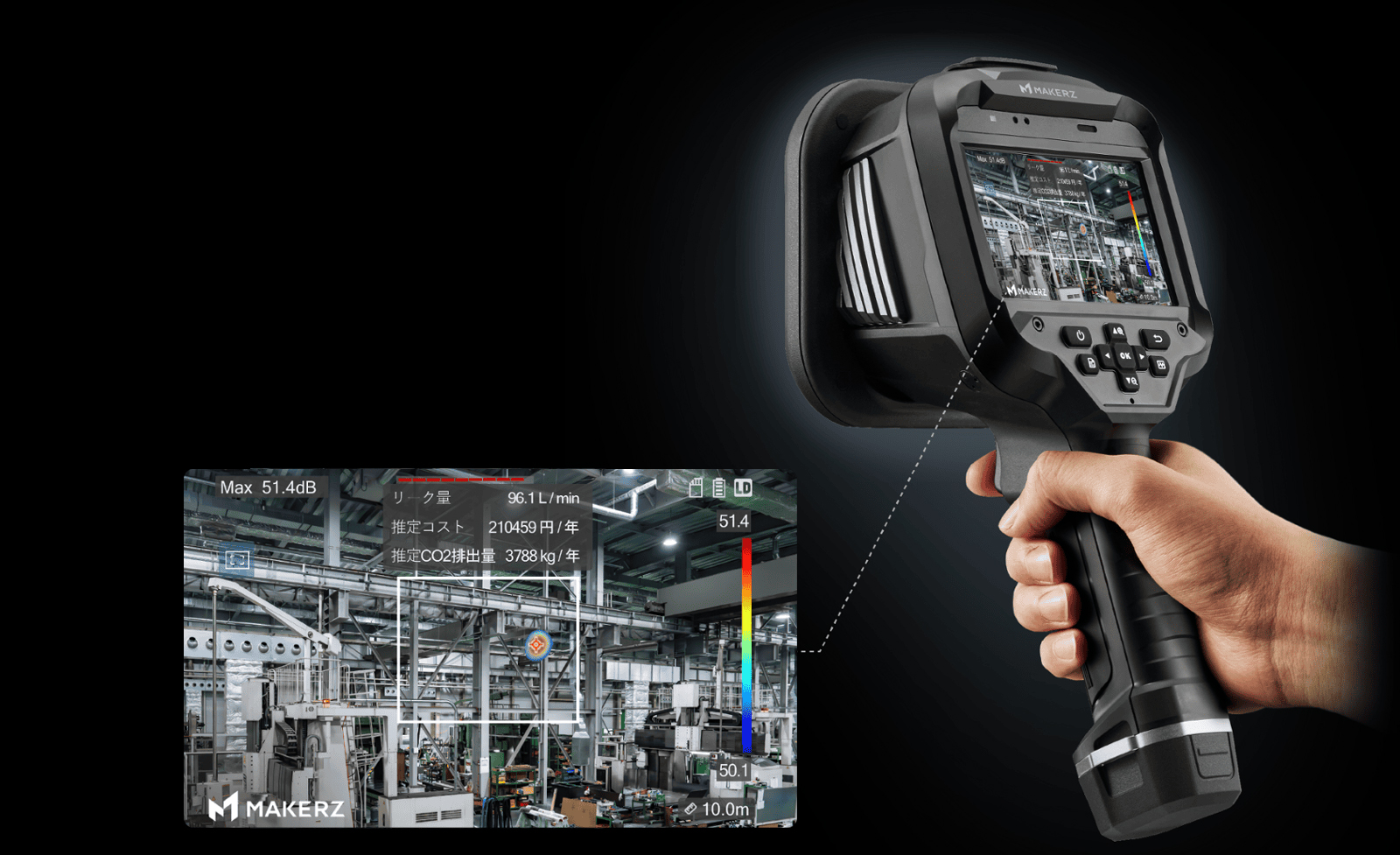

エアリークファインダー AC-LMシリーズ
誰でも、カメラを向けるだけ。
エアリークチェックを“即戦力”にする1台。

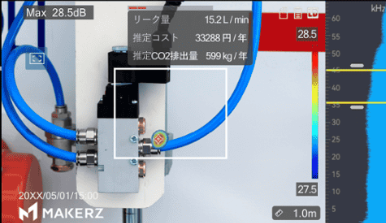

カラーパレットでリークを即座に特定
高精度マイクが検出したリーク箇所を、リアルタイムのカメラ映像にカラーパレットで重ねて表示。耳や経験に頼ることなく、誰でも正確にリーク箇所を特定でき、作業効率と精度が向上します。
推定リーク量を自動演算
リーク音の強度から自動的にリーク量を計算し、L/minやm³/minに換算します。これにより、リークの深刻度を直感的に把握し、修繕や設備投資の優先順位をその場で記録・決定できます。
コストとCO₂排出量も一目で確認
推定リーク量に基づき、リークによる電気料金やCO₂排出量を同時に表示します。リーク対策の費用対効果をわかりやすく説明でき、環境負荷低減とコスト削減の両面から対策を検討できます。

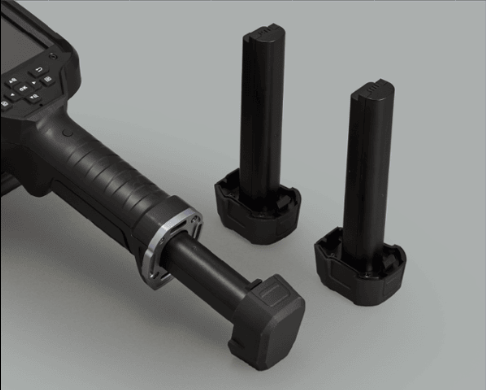

1日中使える
長時間バッテリー
最大10.5時間のバッテリーライフ。
※バッテリー1本で最大3.5時間稼働。標準でバッテリー3本付属。

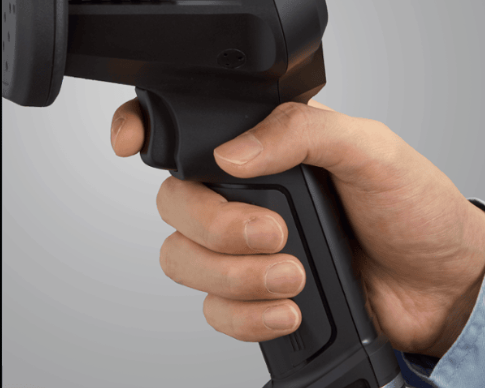

軽量1050g
片手で操作できる
現場でも片手で操作できる軽量設計。
トリガースイッチを押せば静止画や動画の撮影も行えます。

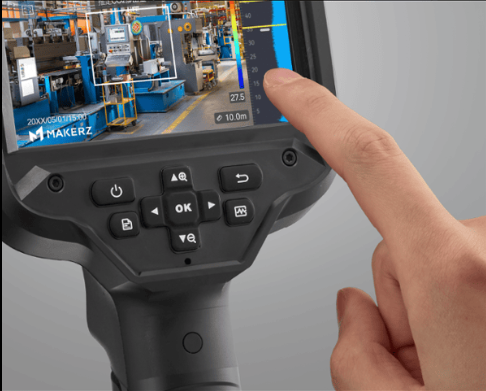

4.3インチLCD
タッチパネル＋物理ボタン
直感操作のタッチと、手袋のままでも操作可能な物理ボタンの両立。
暗所でも視認性が高く、特別なトレーニングがなくてもすぐ運用できます。

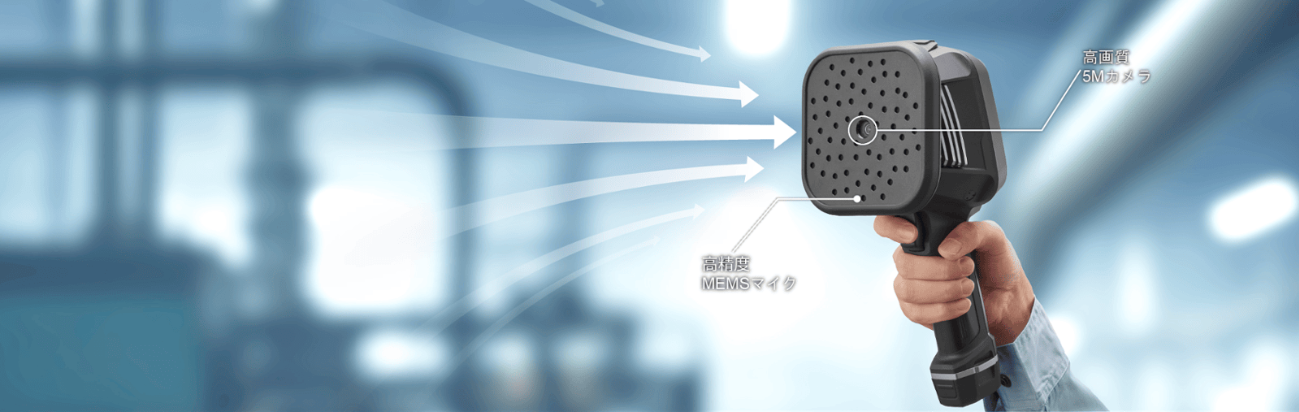

装置稼働中でも微小なエアリークを検知
的確なリーク箇所の検出
ピンポイントに正確にリーク箇所を表示、耳で聞こえない微小なリーク音も数メートル先から検出。
騒音下でもリークだけを特定
高精度周波数フィルタにより、90dBのプレス騒音下でもエアリーク音だけを検知。

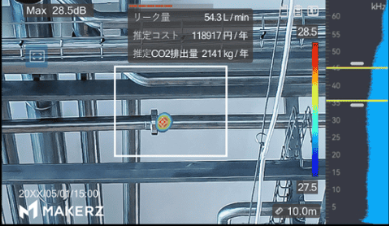

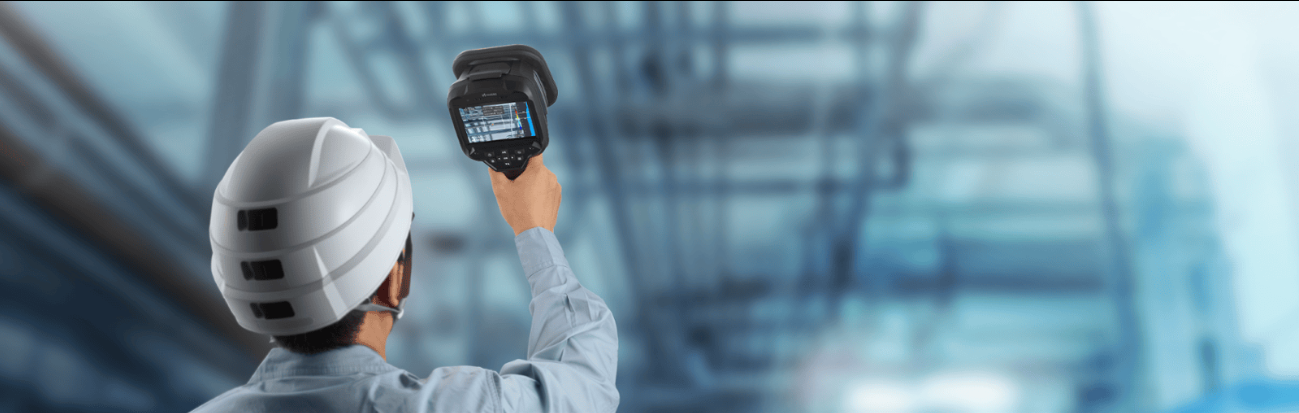

天井配管や大型装置まで工場全てのリークを可視化
5Mピクセル ×
16倍デジタルズーム
手の届きにくい最大100mの遠方のリークまで検出して見える化。
動画で性能をご覧ください。
あらゆる箇所のリークを見つける

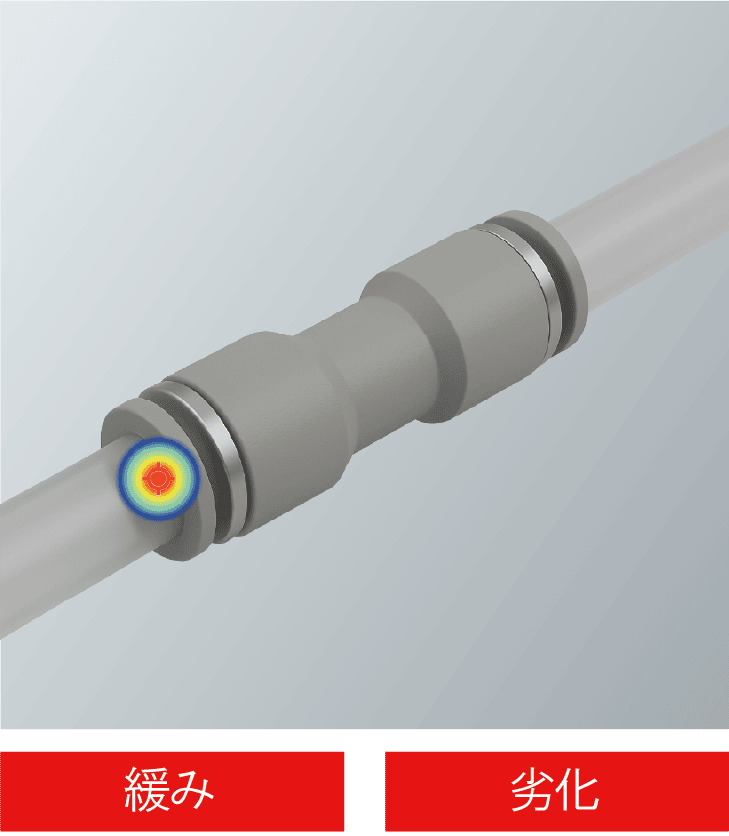

ホース・チューブの接続部
［対策］定期点検と締め直し、ホースの交換

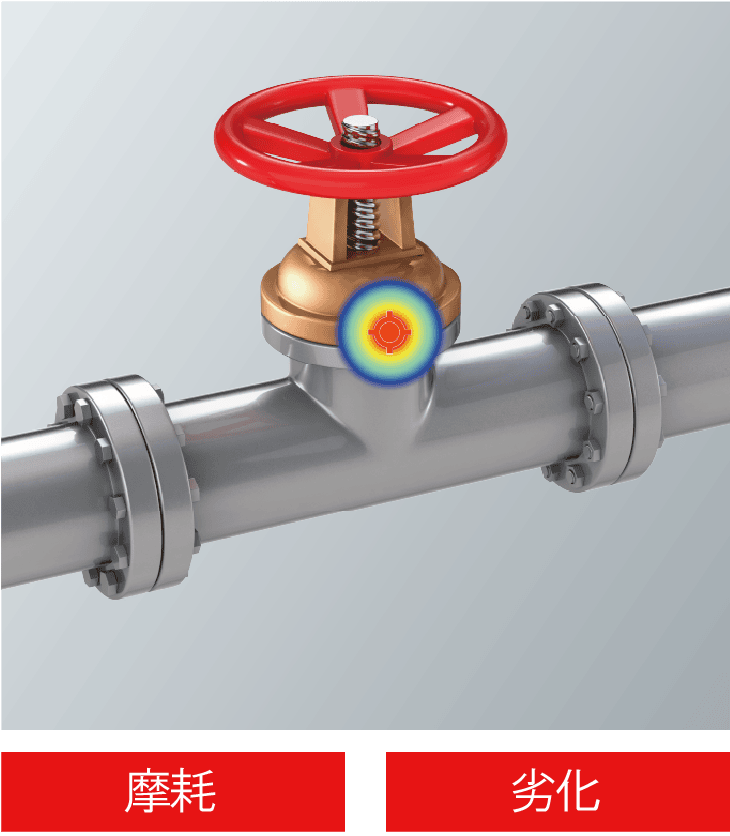

バルブのシール部／動作部
［対策］シールの交換、定期点検

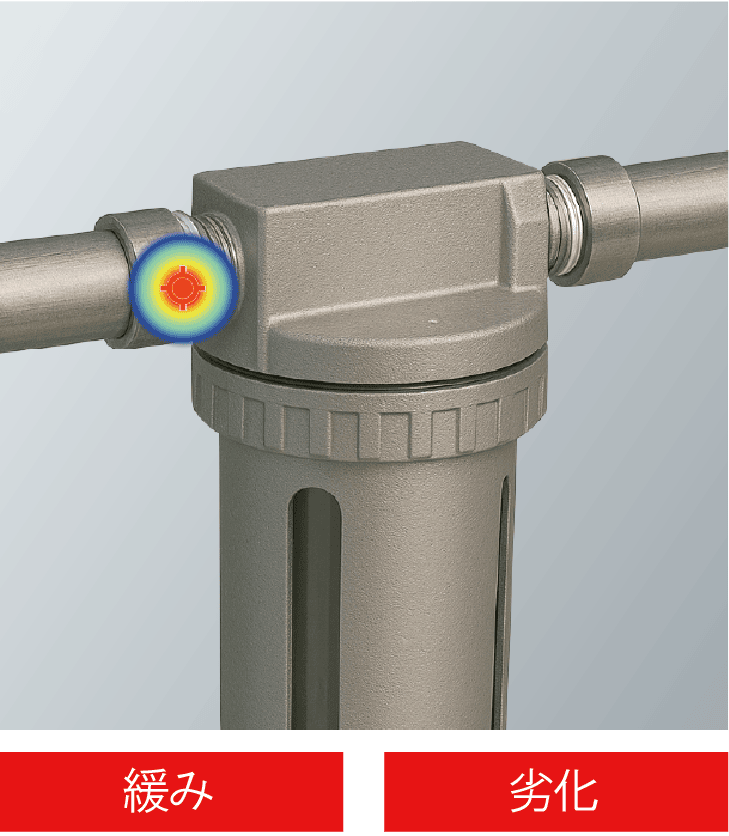

フィルタのシール部／接続部
［対策］定期点検と締め直し、交換

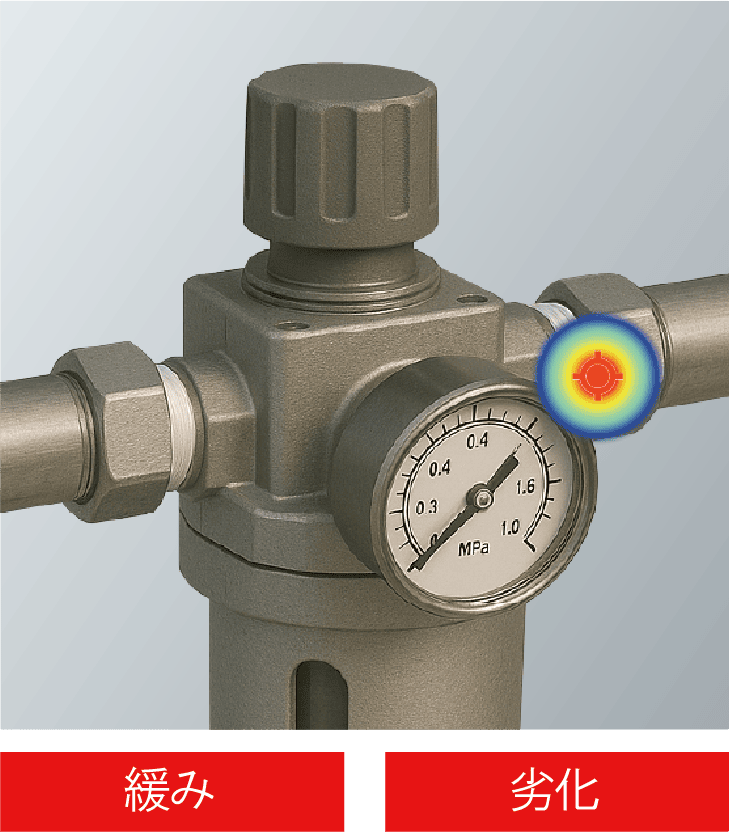

レギュレータの接続部
［対策］締め直し、定期点検

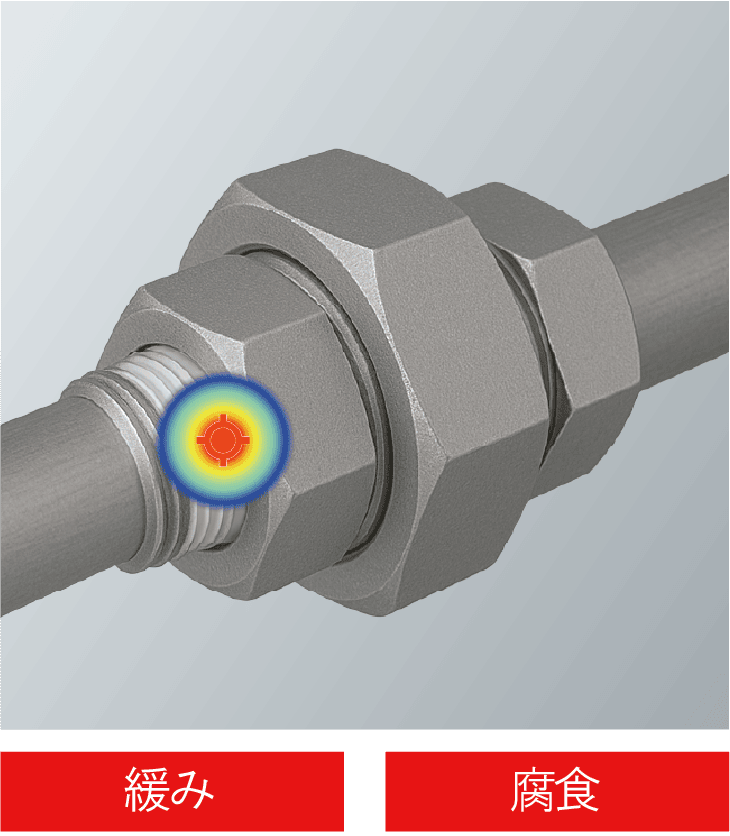

配管の継ぎ目
［対策］接続部の締め直し、溶接や配管の交換

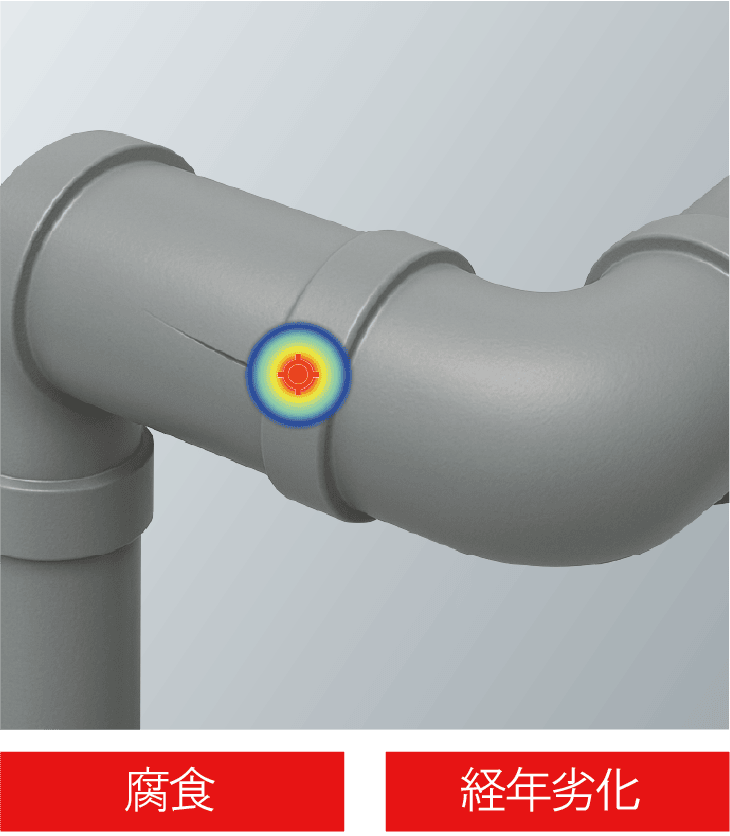

配管の亀裂
［対策］配管の交換、腐食防止コーティング

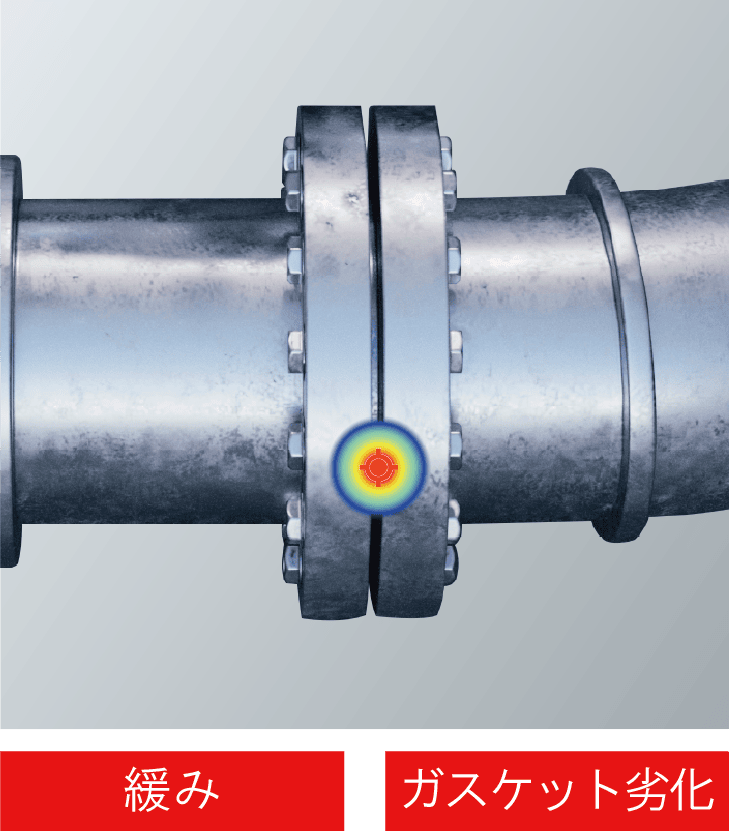

フランジの継ぎ目
［対策］締め直し、ガスケット交換

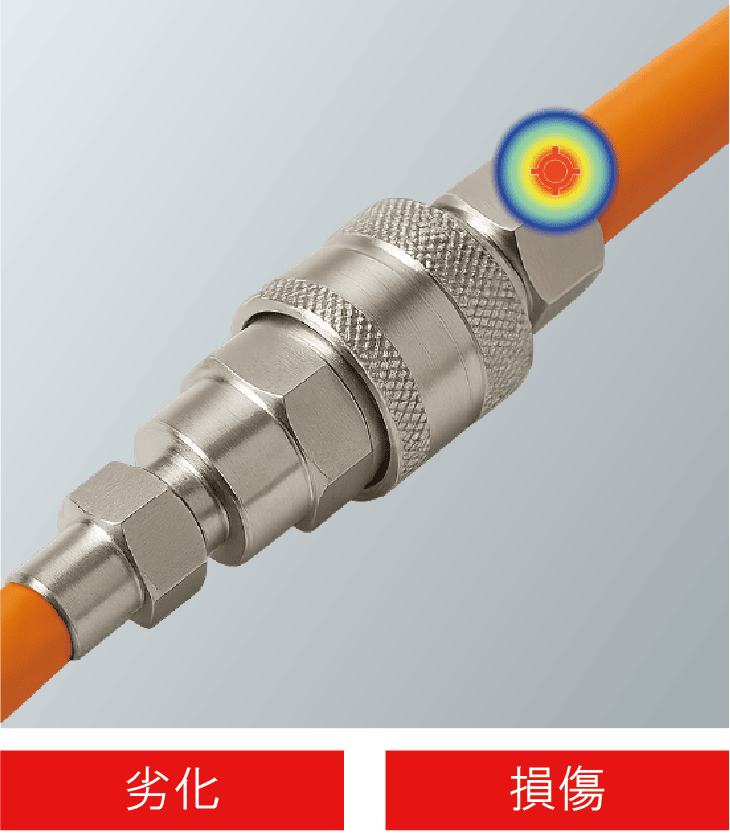

ホースカプラのシール部／接続部
［対策］清掃、締め直し、交換

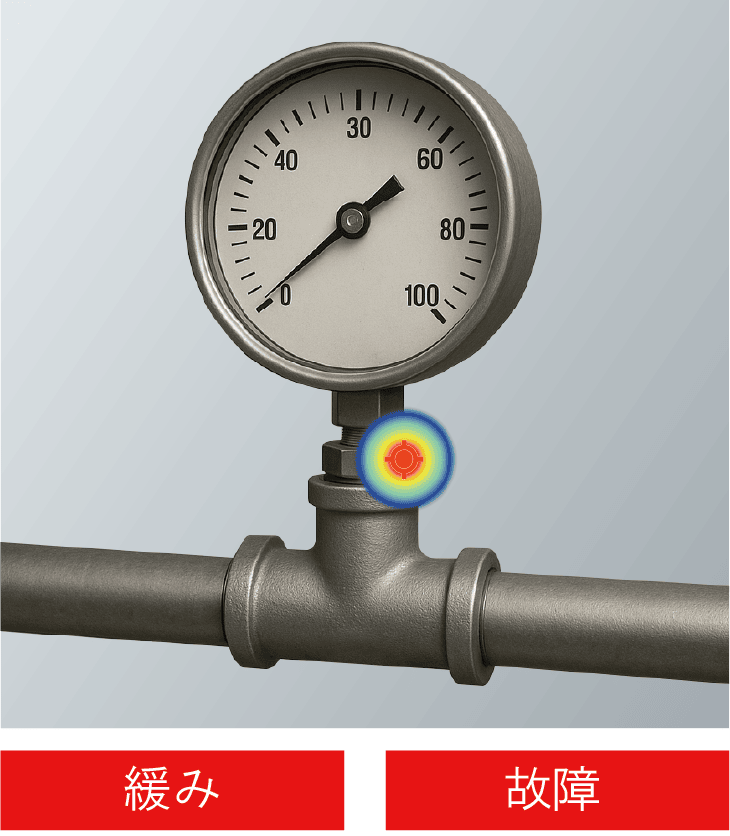

ブルドン管の接続部
［対策］締め直し、点検と交換
Related

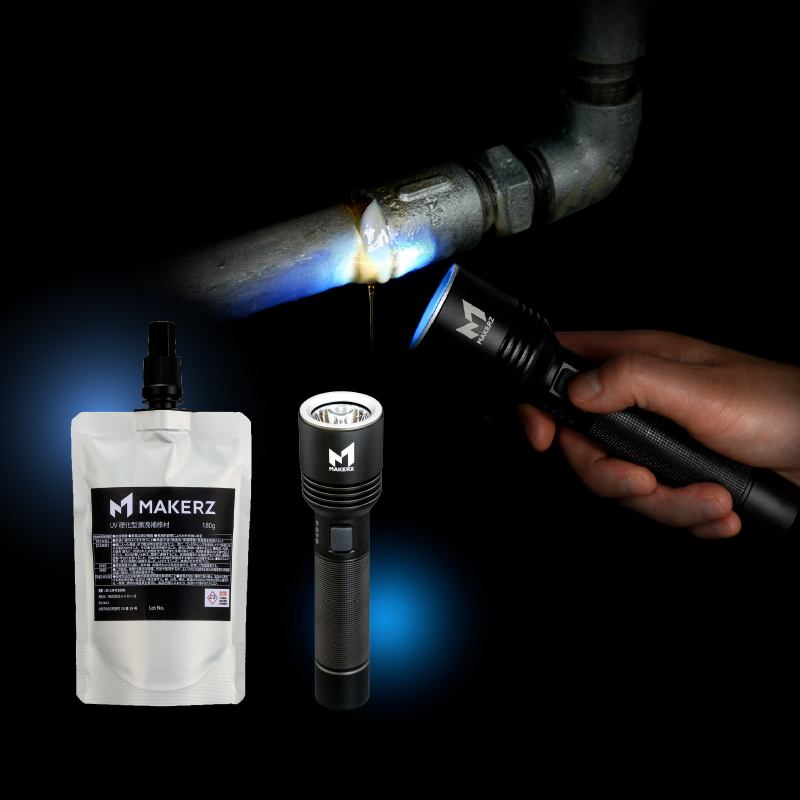

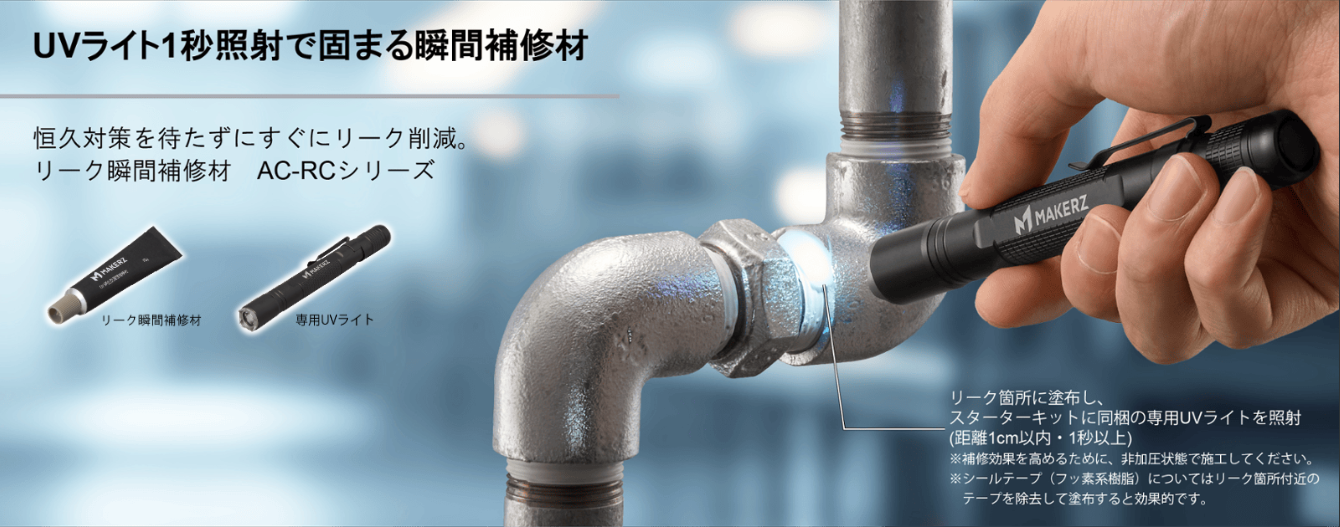

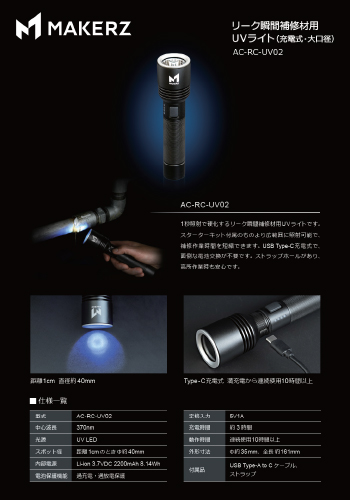

リーク瞬間補修材 AC-RCシリーズ
見つけたリークをすぐに『対策』。

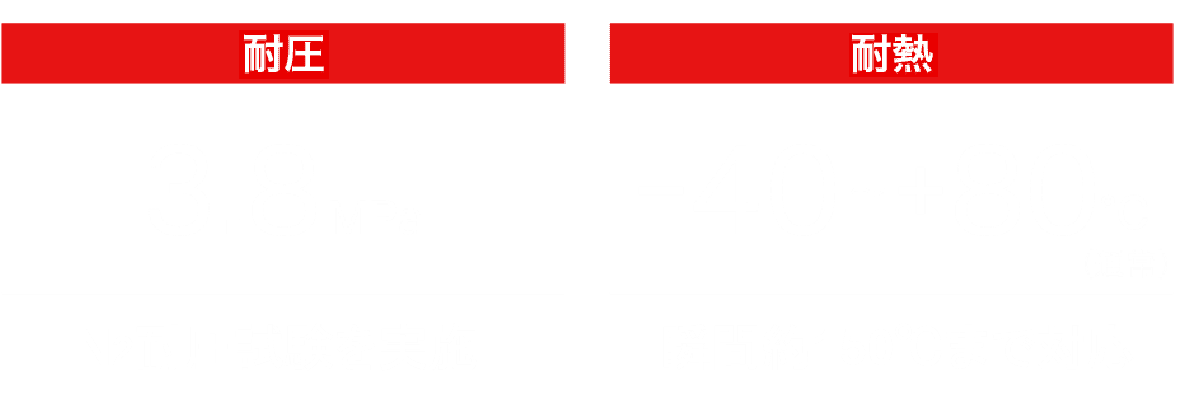

高い強度と信頼性
高粘性リーク補修材 配管に残りやすい
高強度アクリル系強力樹脂採用。
暫定対策としては十分な強度と信頼性を保ちます。

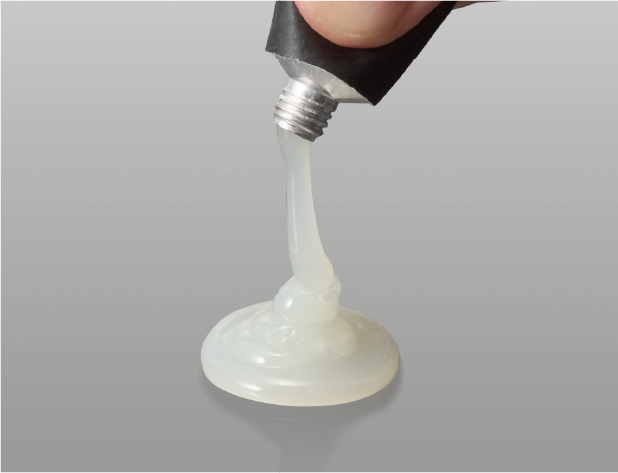

粘度 44,000±15,000 mPa·s（25℃）の高粘性設計。垂直配管や天井配管でもしっかり付着し確実に補修します。

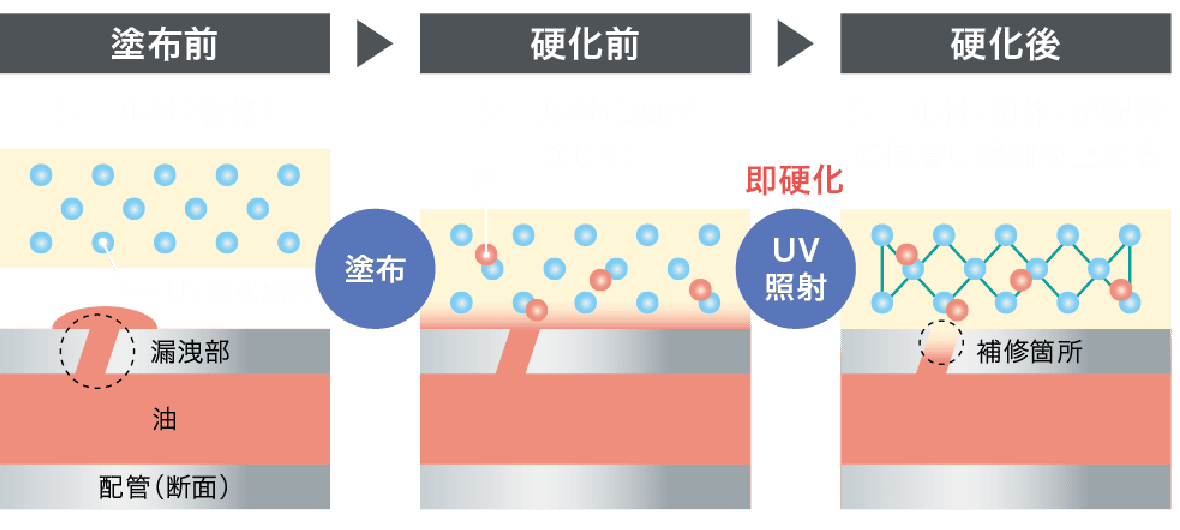

エア配管にも油圧配管にも
硬化前はオイルになじみ、硬化後は耐油性があるため、オイルを除去しきれないエア配管や油圧配管でも安心して使用可能です。

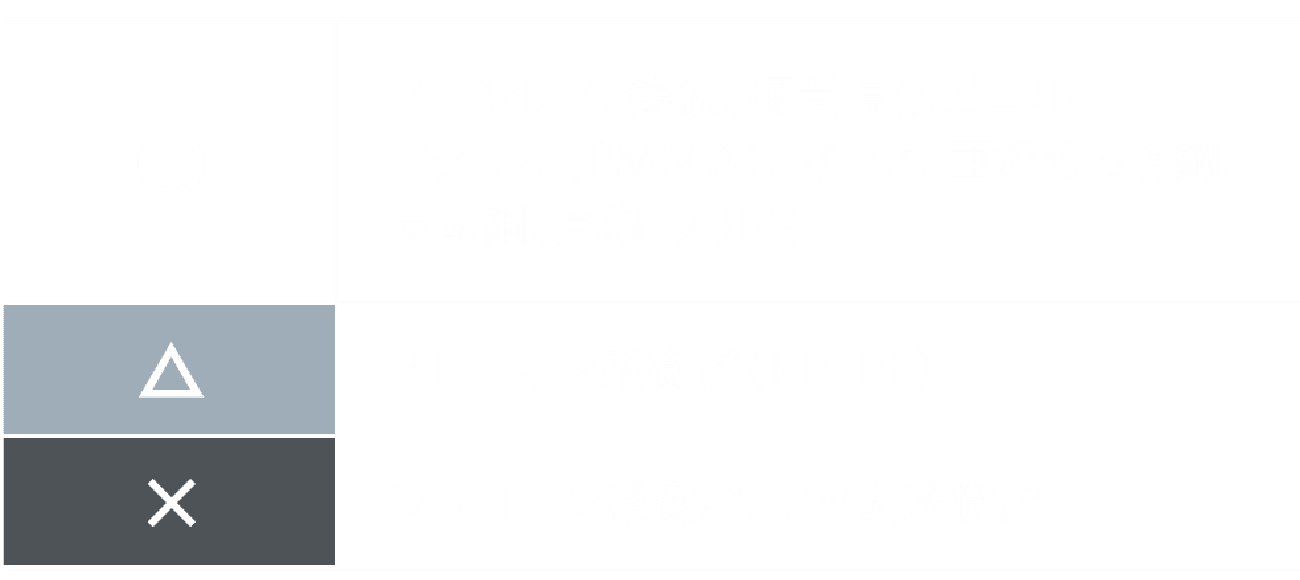

幅広い配管材質に対応
油圧配管やエア配管で使用される金属配管や塩ビ配管などの材質に幅広く対応しています。
動画で性能をご覧ください。
Spec
仕様
| 型番 | AC-LM-01 |
|---|---|
| 検出項目 | ・エアリーク ・部分放電 |
| 自動検出 | 音響強度（最大、中央値）、リーク箇所、放電タイプ（50/60Hz） |
| 推定値表示 | リーク量 / リークコスト / CO₂排出量 |
| 帯域幅 | 0〜96kHz |
| ダイナミックレンジ | 下限：<-15dB / 上限：>120dB |
| 検出距離 | 0.3〜100m |
| 可視カメラ | 5MP × 16倍デジタルズーム |
| 視野角 | 50.2° × 35.4° |
| ディスプレイ | 4.3インチ（800 × 480）静電容量式タッチスクリーン |
| 保存データ形式 | 静止画：JPEG 動画：MP4 |
| 外部メディア | micro SDカード（最大64GB） ・静止画 20,000枚 ・1枚あたりボイスメモ最大60秒、テキストメモ最大200文字（半角英数）を保存可 ・動画 6時間 |
| データ転送 | USB（Windows PCと接続） |
| 映像出力 | HDMI |
| バッテリー（1本あたり） | 稼働時間 3.5h / 充電 4h / 3.6VDC 6.23Ah 22.43Wh |
| 寸法 | 約295 × 127 × 111 mm |
| 重量 | 約1050g（バッテリー、ハンドストラップ込み） |
| 保護等級 | IP54 |
| 三脚固定 | 1/4-20UNC |
