デュアルレーザー距離計
DL-AM Series
※レーザーの光線表現は照射方向を示す演出です。
工場のレイアウト変更、新しい設備の搬入、分電盤の設置位置決め。製造現場では、日常的に距離の測定が発生します。
しかし、従来のレーザー距離計は片側からしか照射できないため、壁と壁の間の距離を測るときに、毎回片側に移動する必要がありました。
巻尺では二人がかり。レーザー距離計でも、基準面がなければ測れない。
その不便は、当たり前になっていませんか。

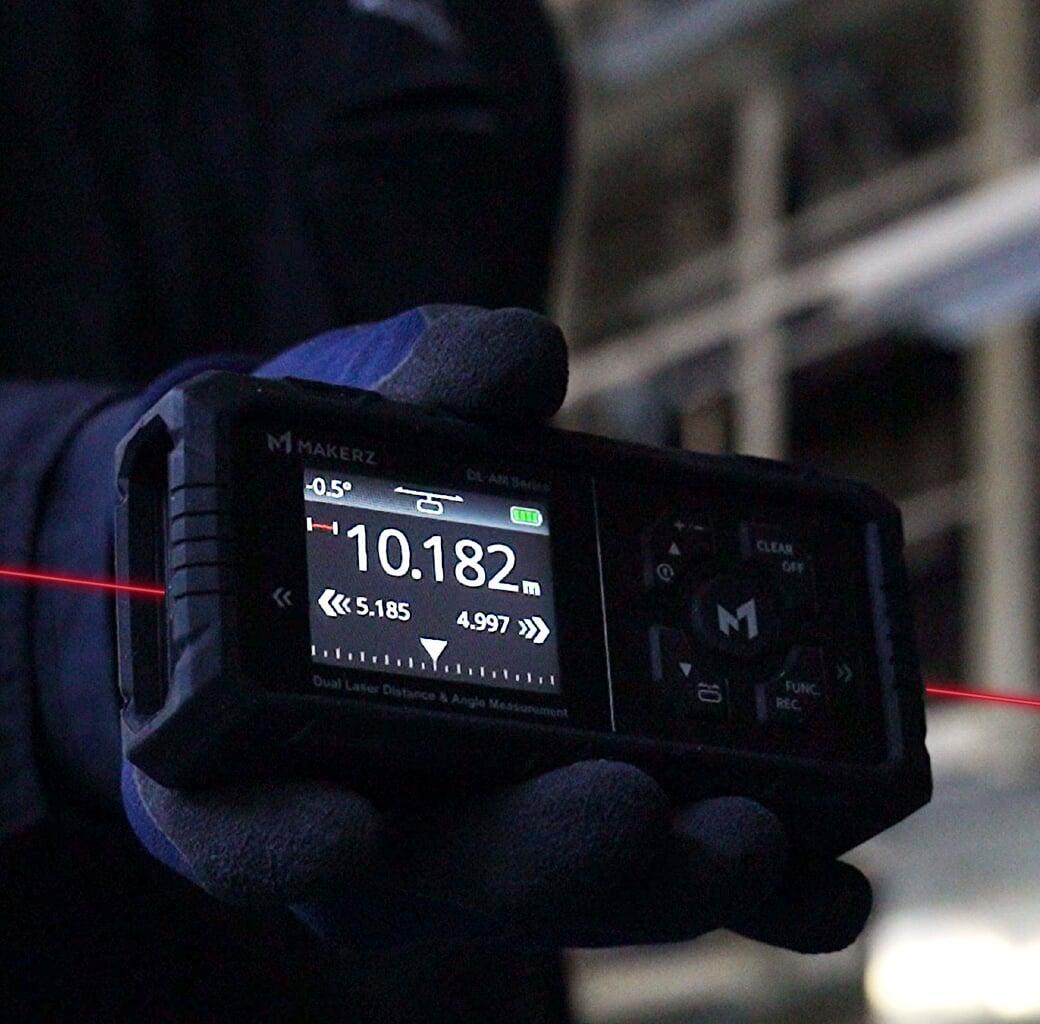

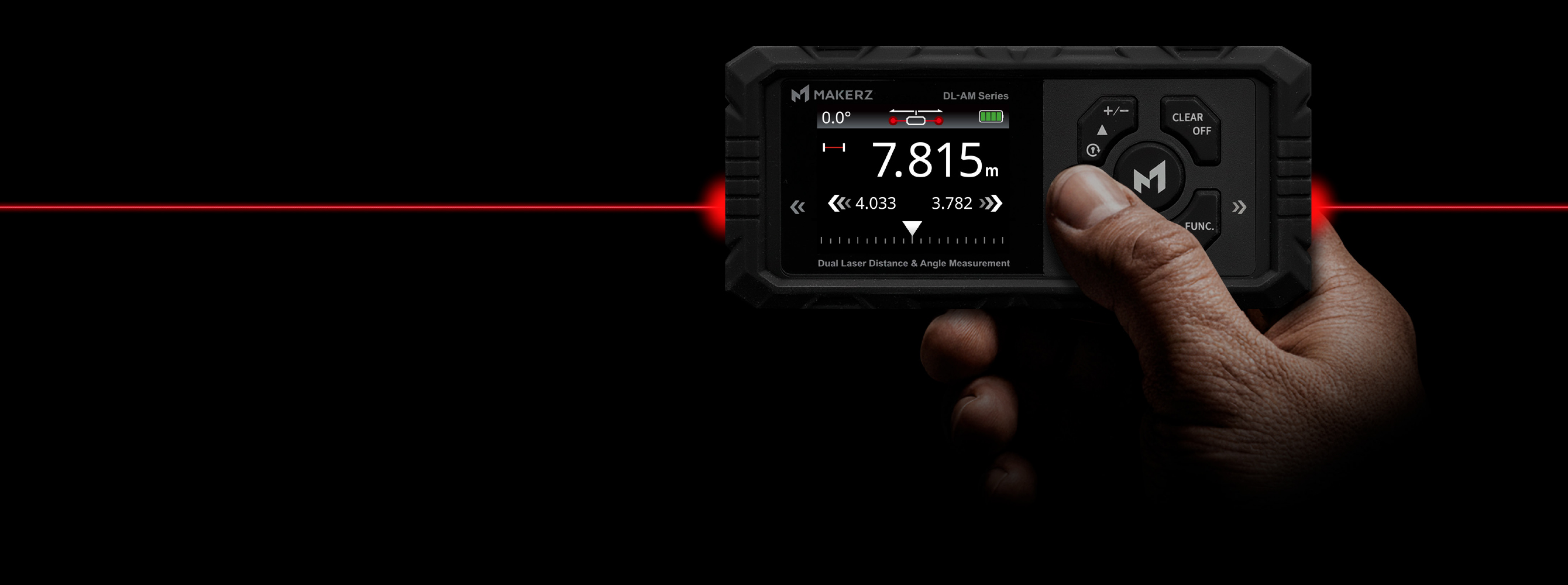

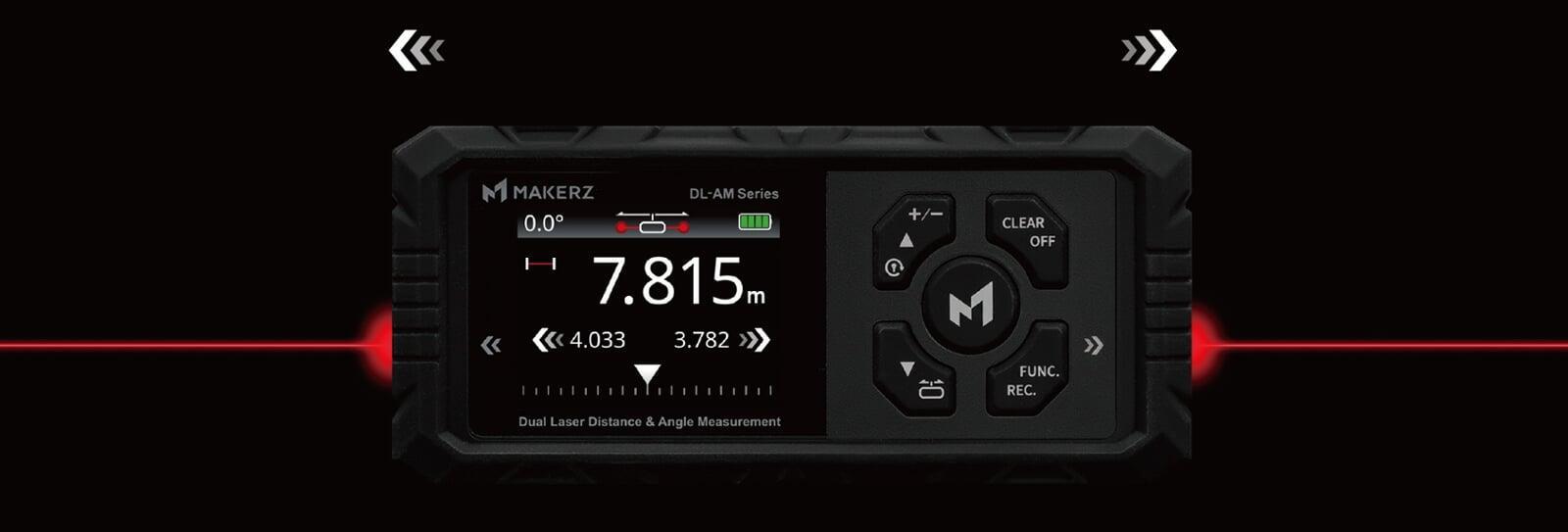

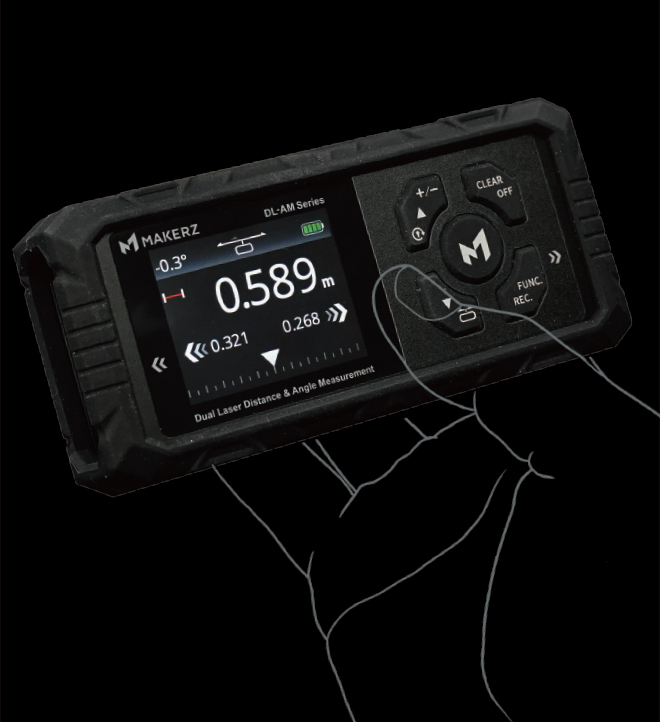

DL‑AMシリーズは、本体の両端からレーザーを同時照射するデュアルレーザー方式を採用した距離計です。

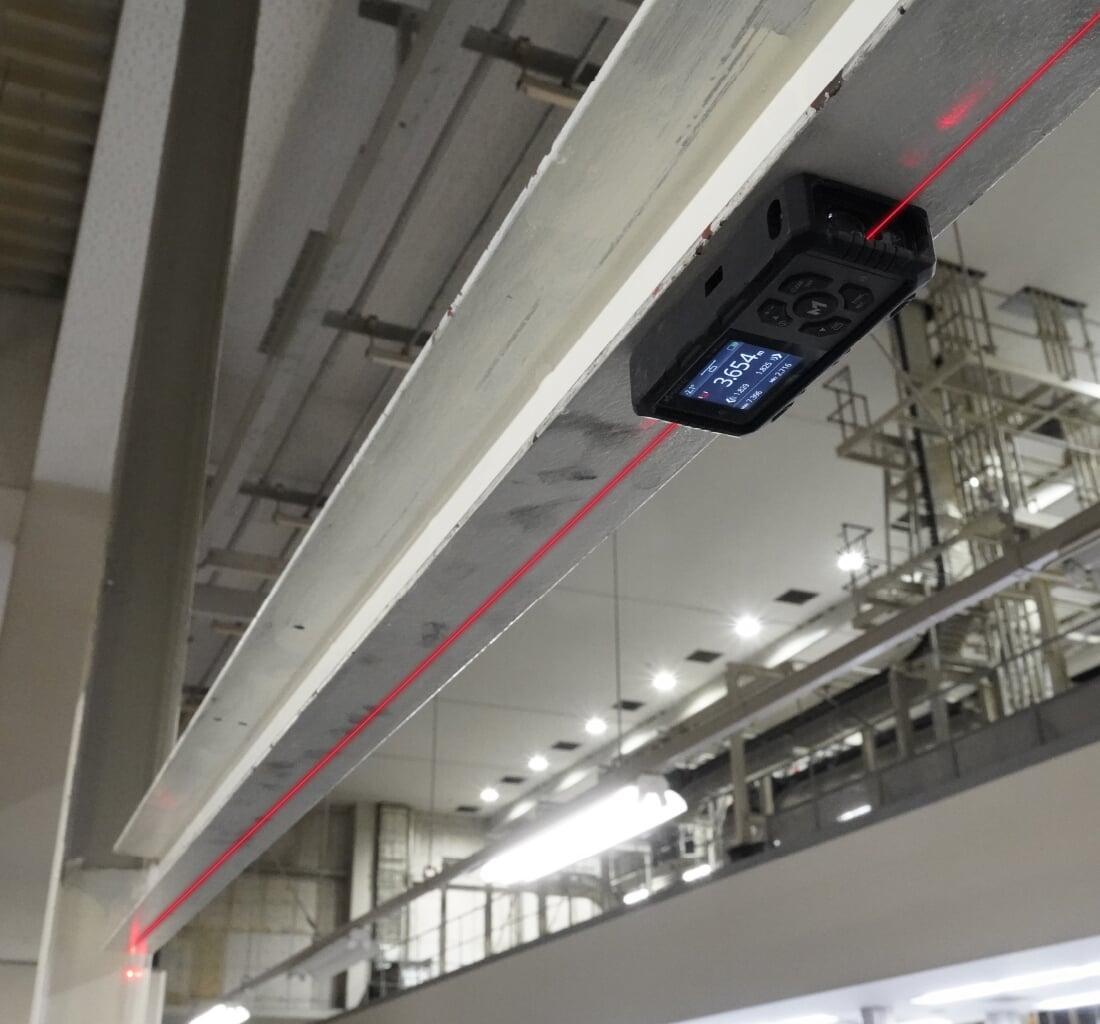

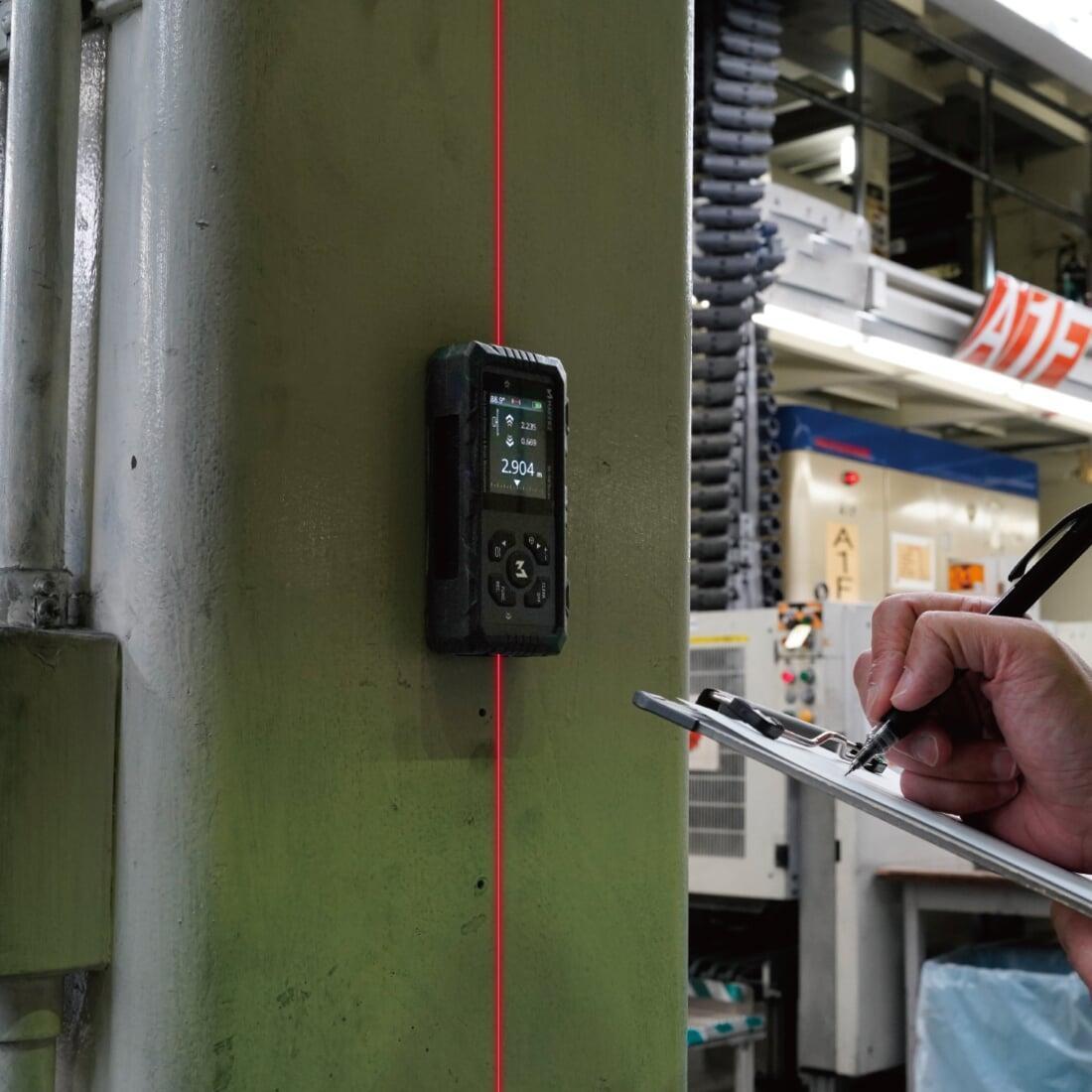

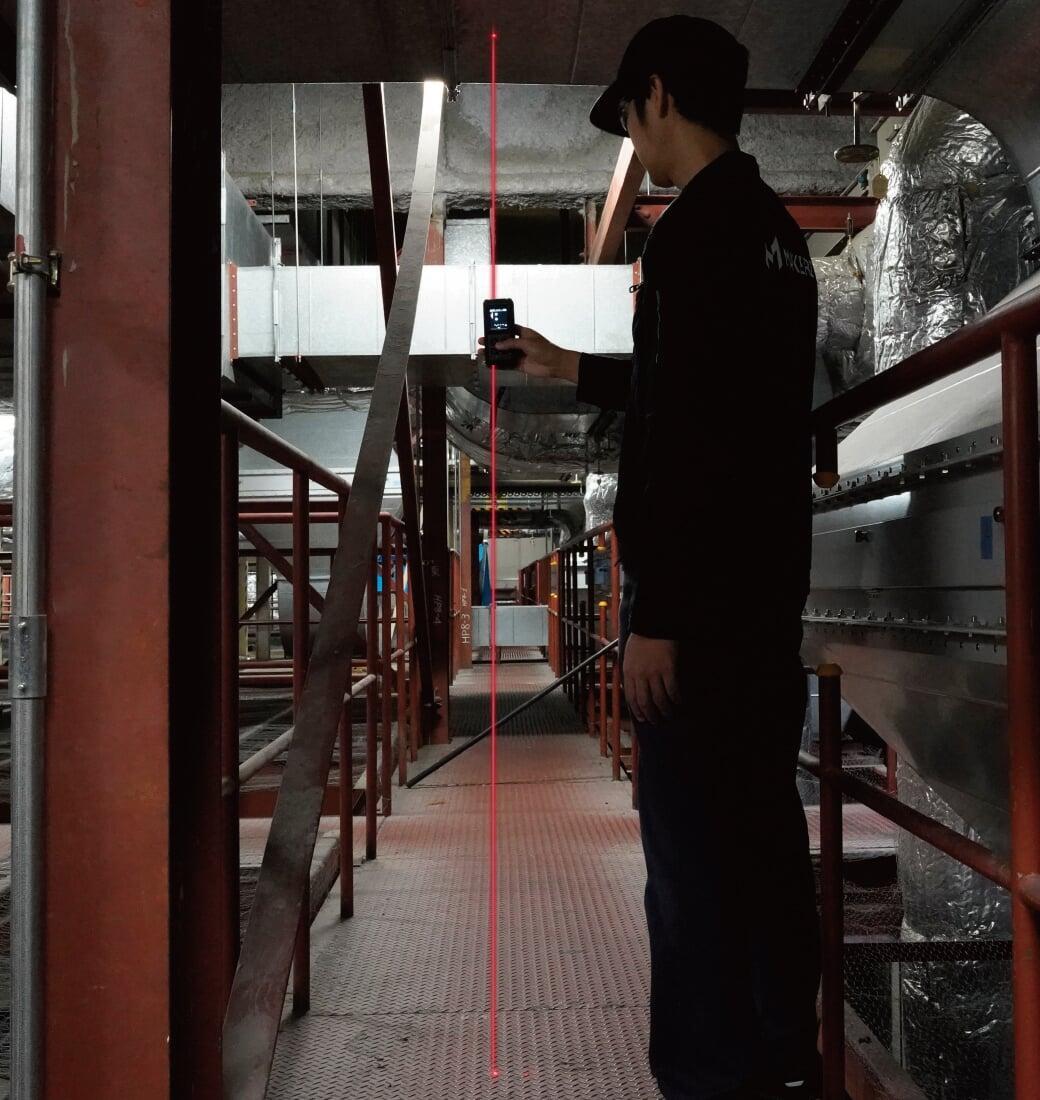

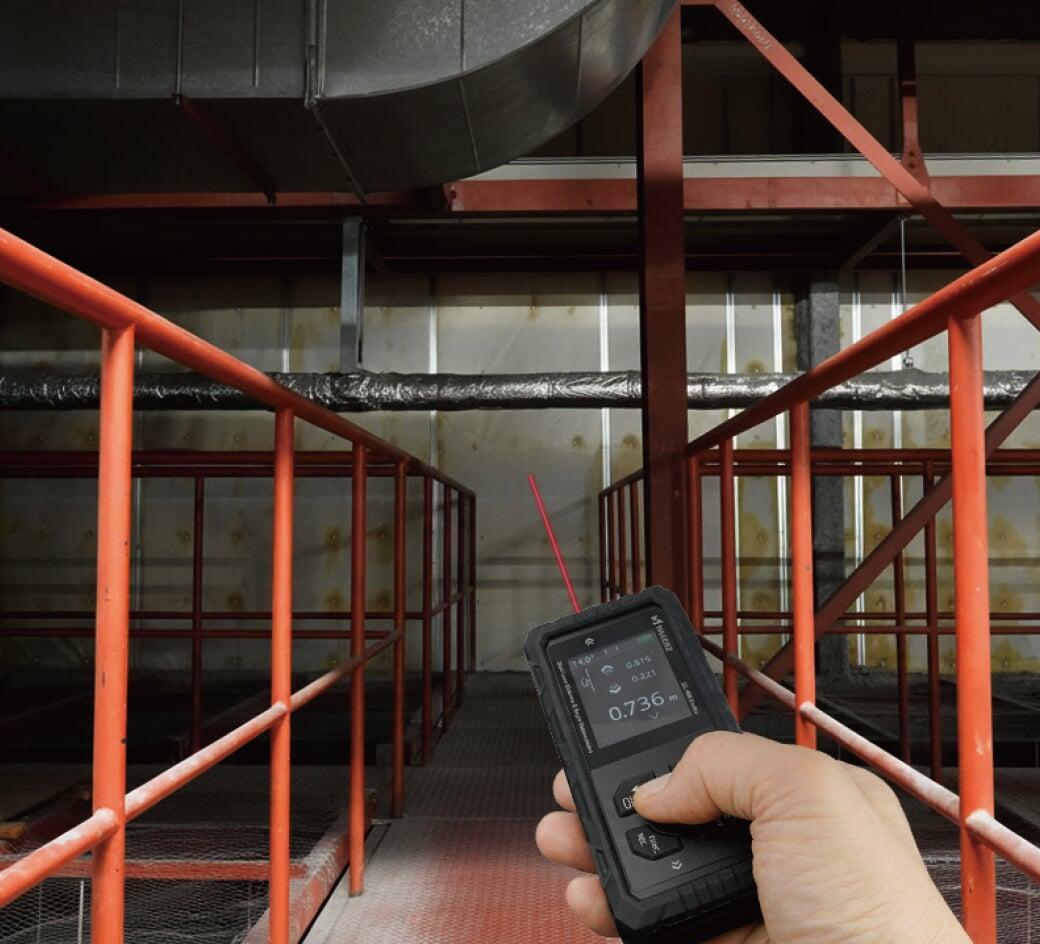

基準面までレーザー距離計を持って行く必要もありません。手に持ったまま、任意の二点間の距離を瞬時に測定。

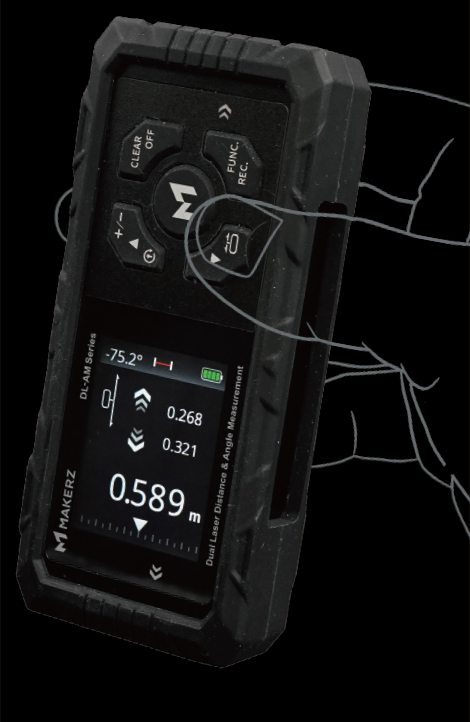

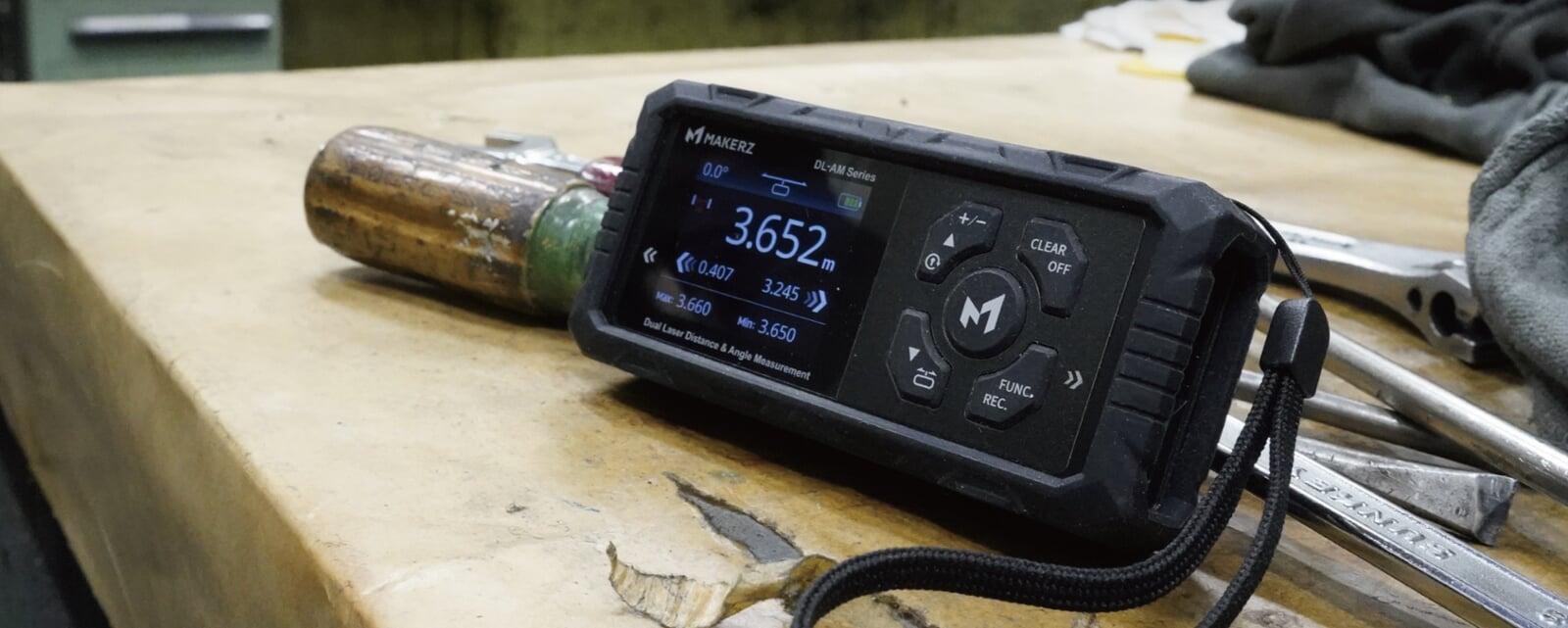

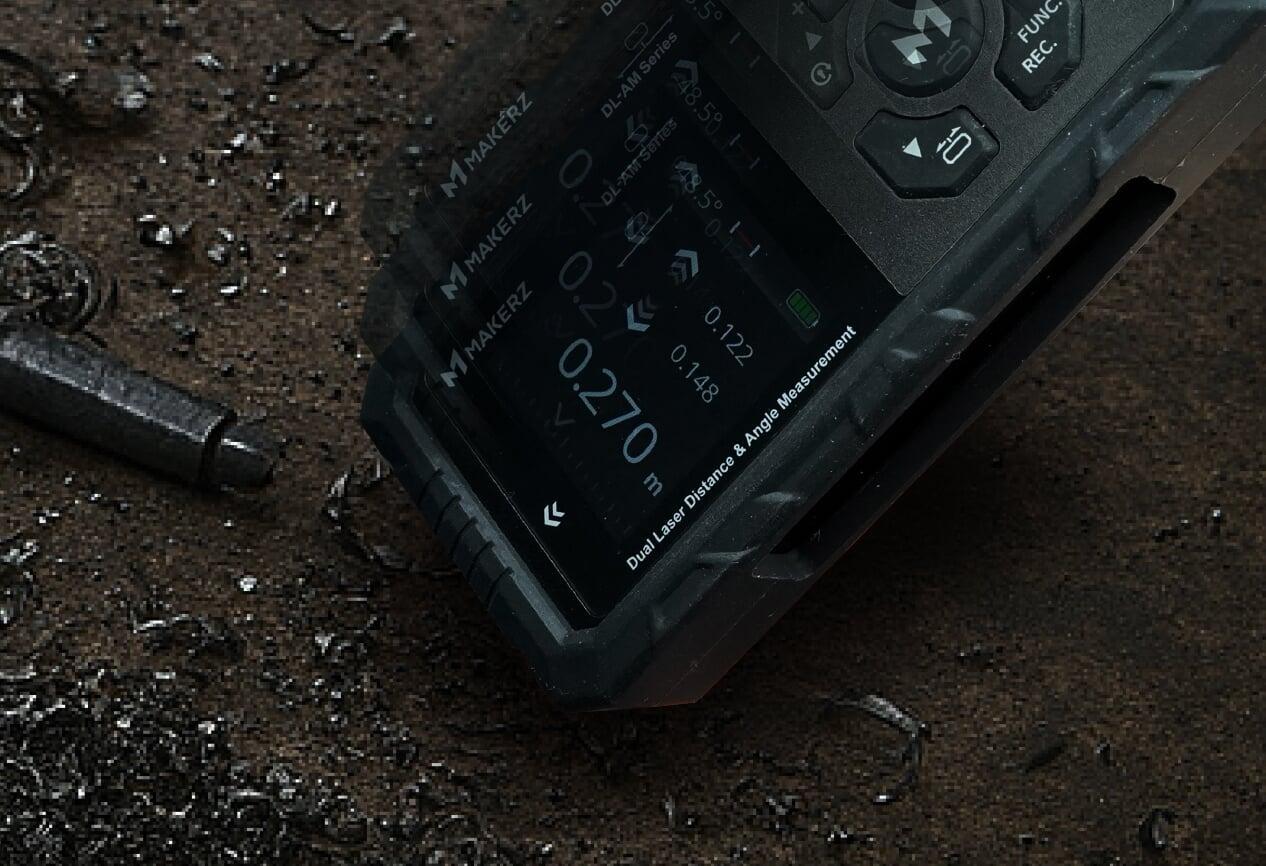

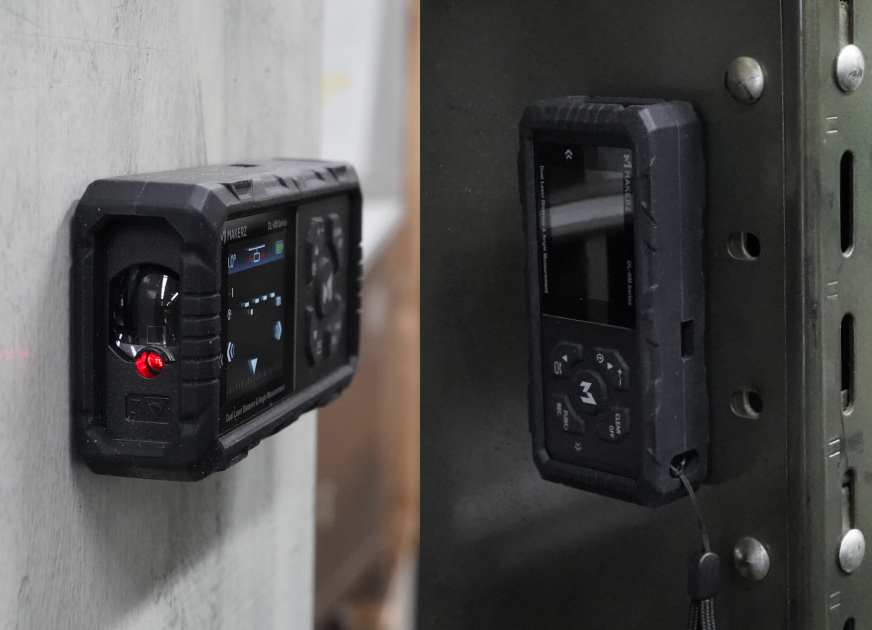

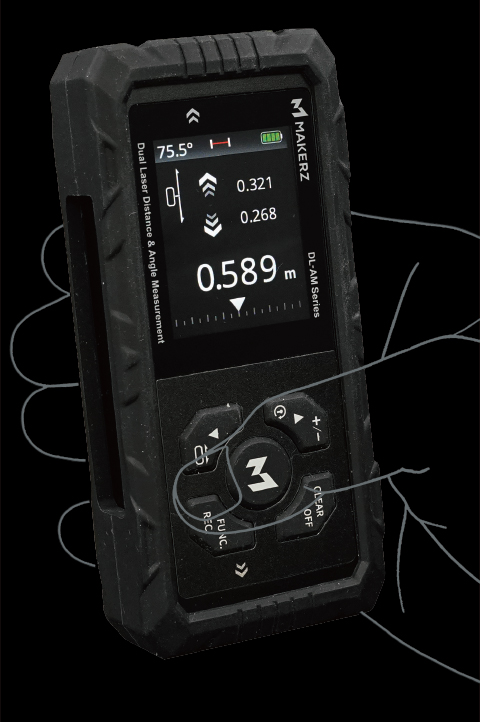

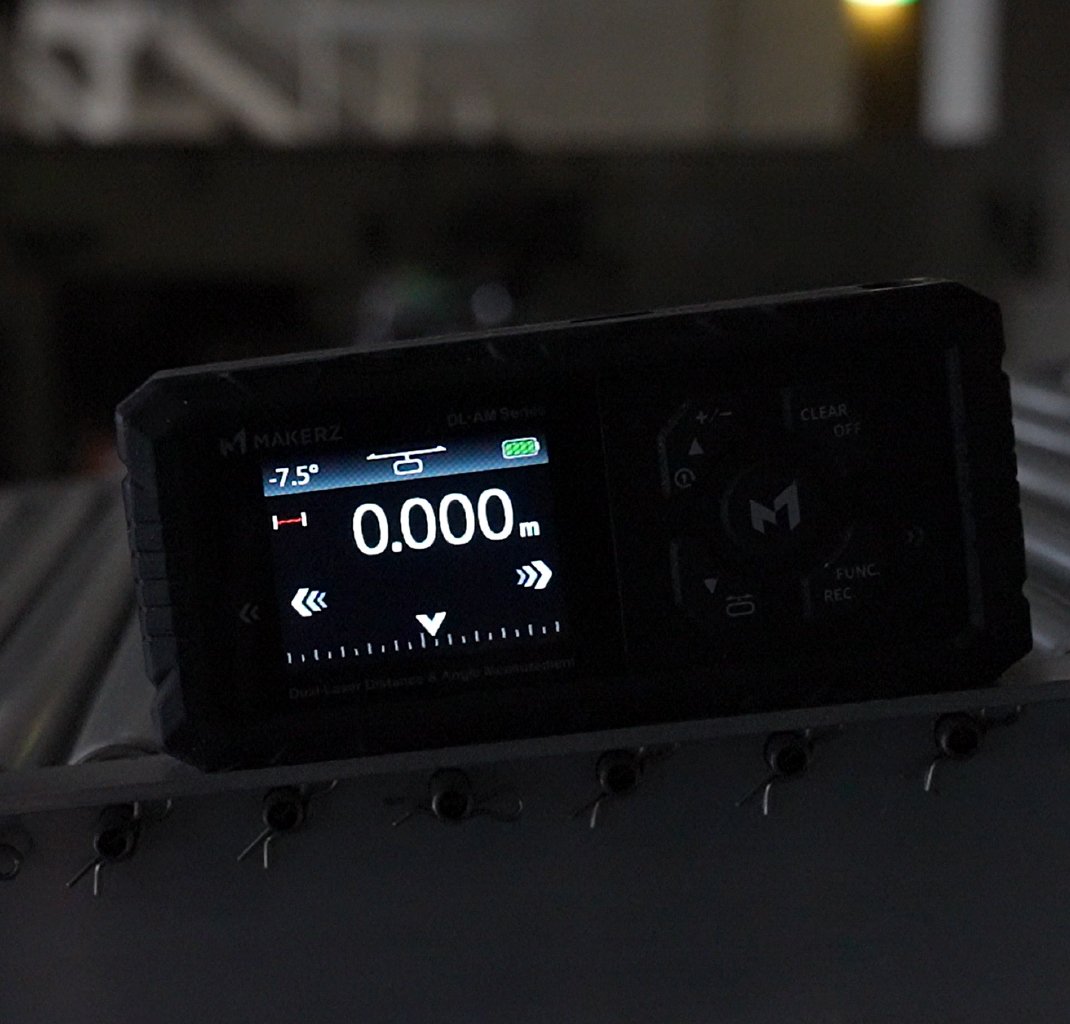

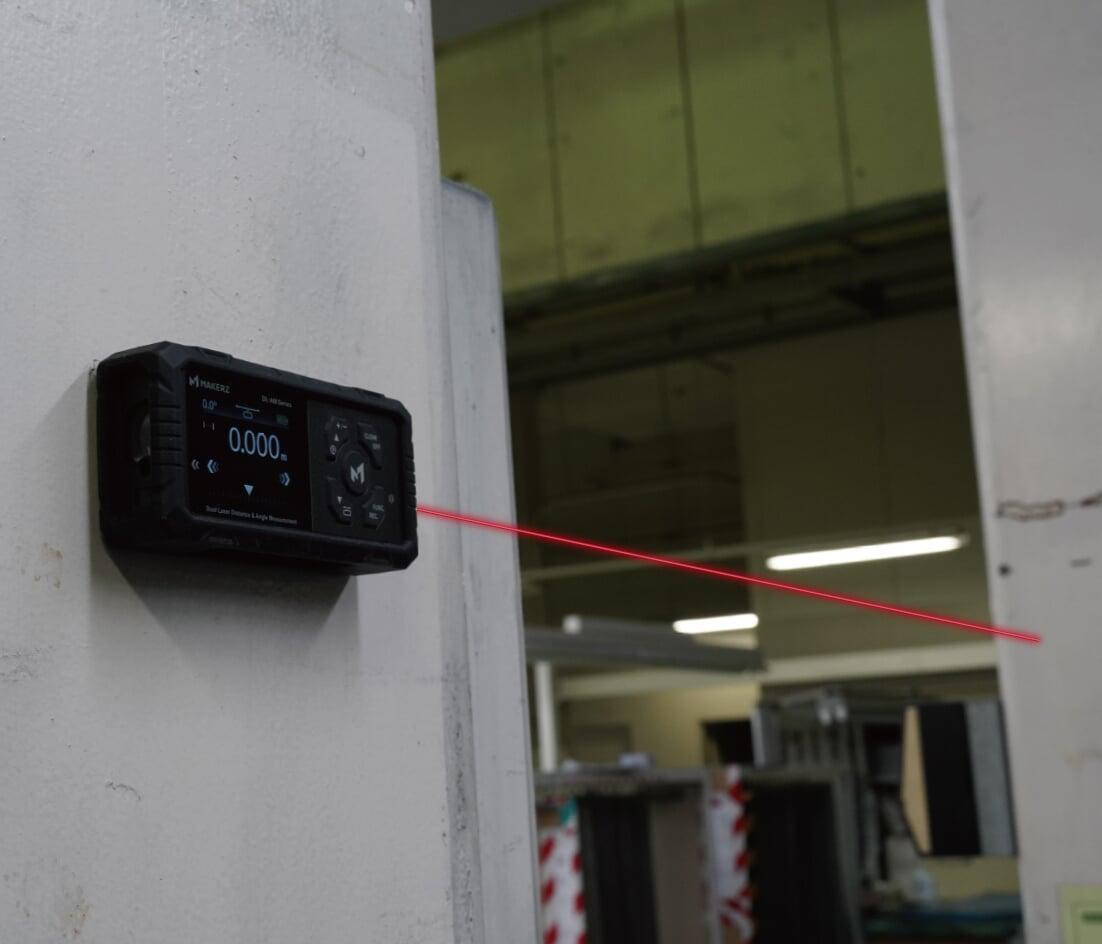

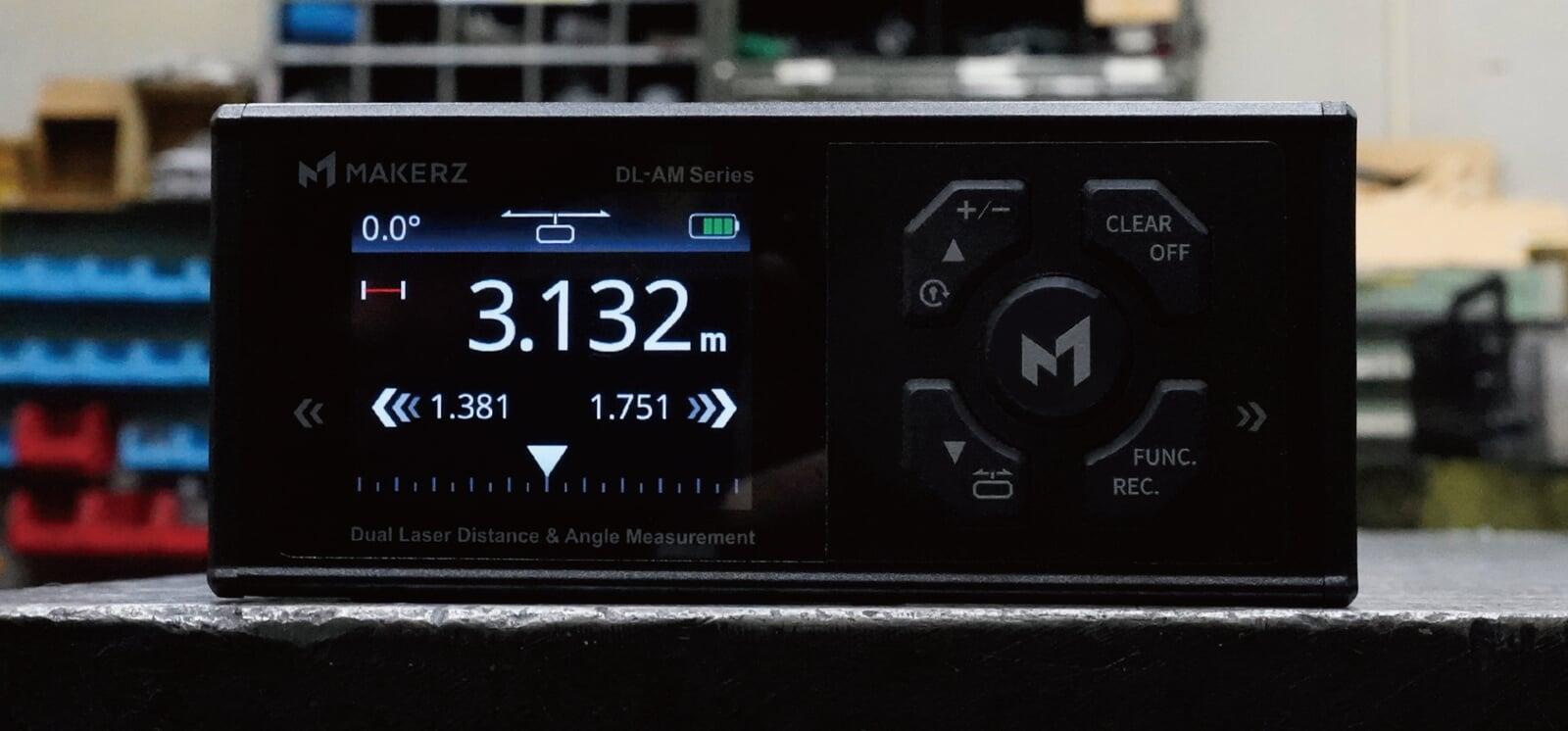

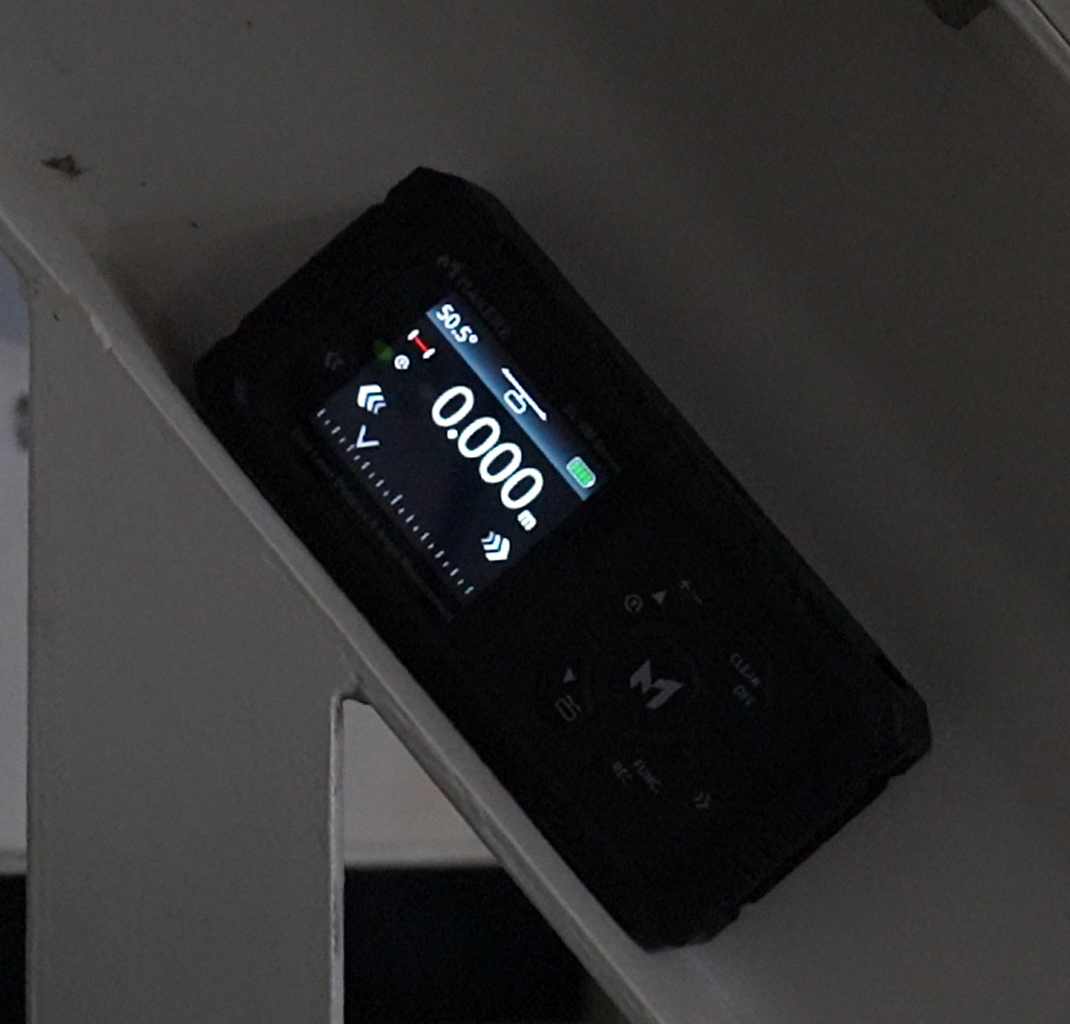

金属ボディによる確かな剛性、内蔵デジタル角度計、マグネット吸着、そしてバンパージャケット。
現場が求めるすべてを、この一台に。
※距離 10m 時、レーザー照射面 白紙時

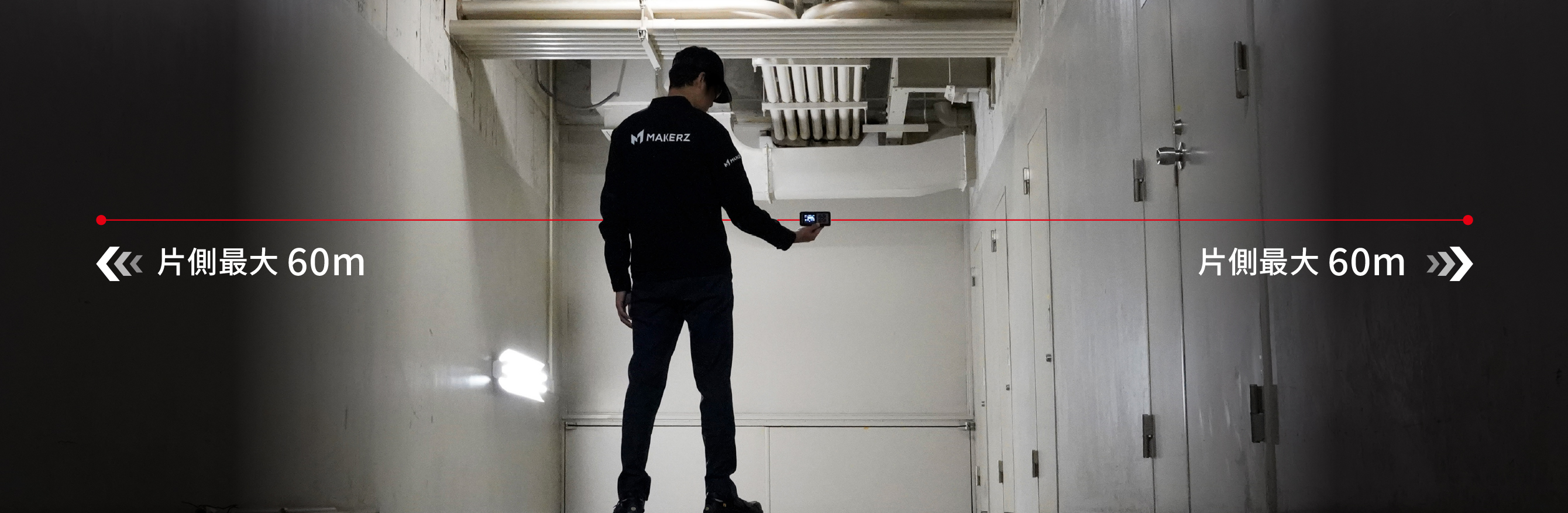

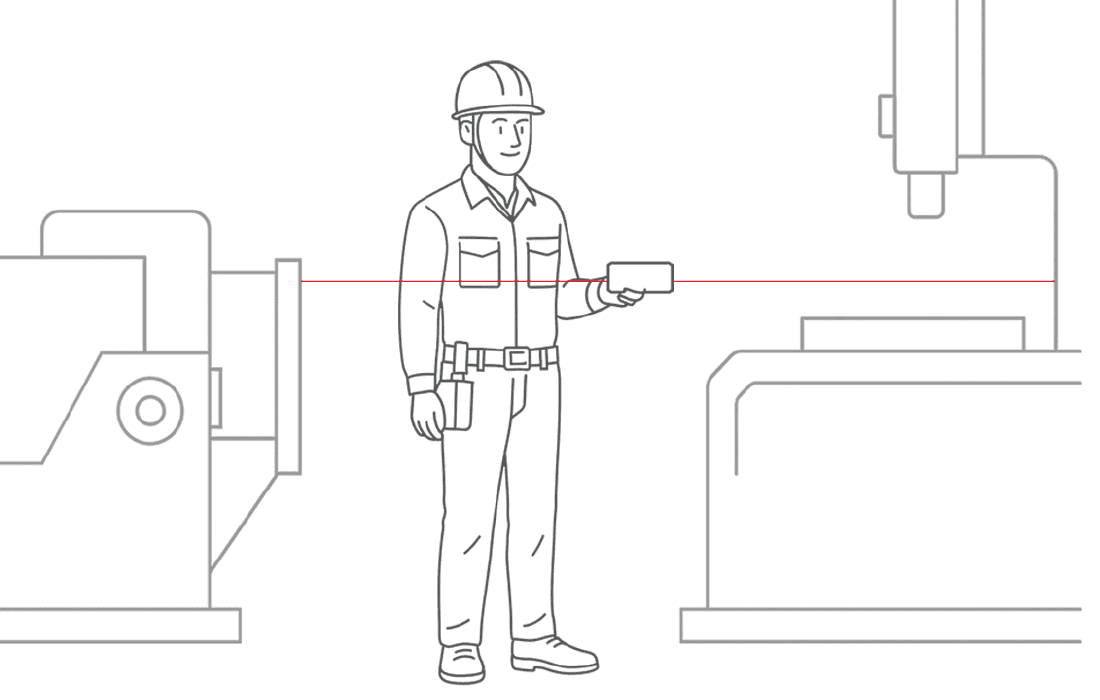

長距離までハイパワーかつ安定測定。片側最大 60m、合計最大 120ｍ

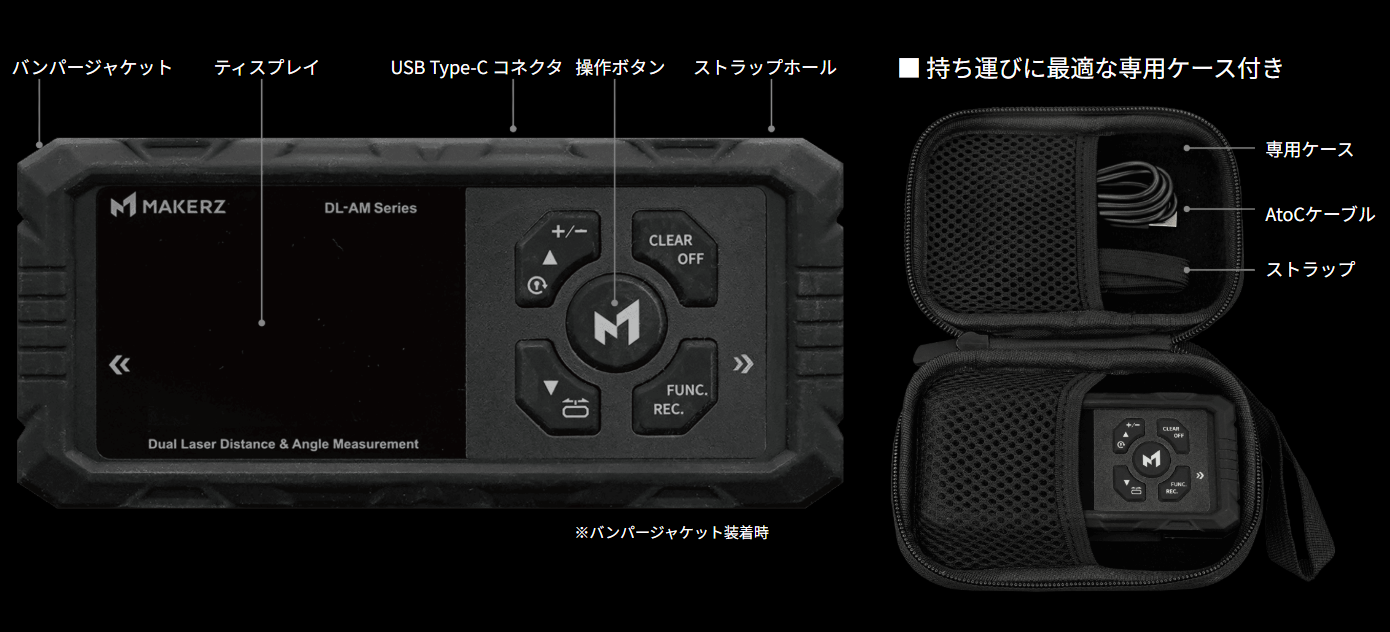

Configuration
Specification
| 型式 | DL-AM-60R |
|---|---|
| 測定方式 | デュアルレーザー（両側同時照射） |
| 測定距離※1 | 0.05 ～ 60 m（片側） / 120 m（両方向） |
| 距離測定精度※1※2 | 片側あたり ±（2 mm + L※3 × 1/10000） |
| 最小表示値 | 0.001 m（= 1 mm） |
| 角度測定範囲 | ±90° |
| 角度測定精度※2 | ±1° |
| レーザー波長 | 630-670 nm |
| レーザークラス | クラス２ ＜1 mW |
| レーザースポット径 | 約 4 × 3 mm（距離 1 m） 約 5 × 3.5 mm（距離 5 m） 約 8 × 6 mm（距離 10 m） |

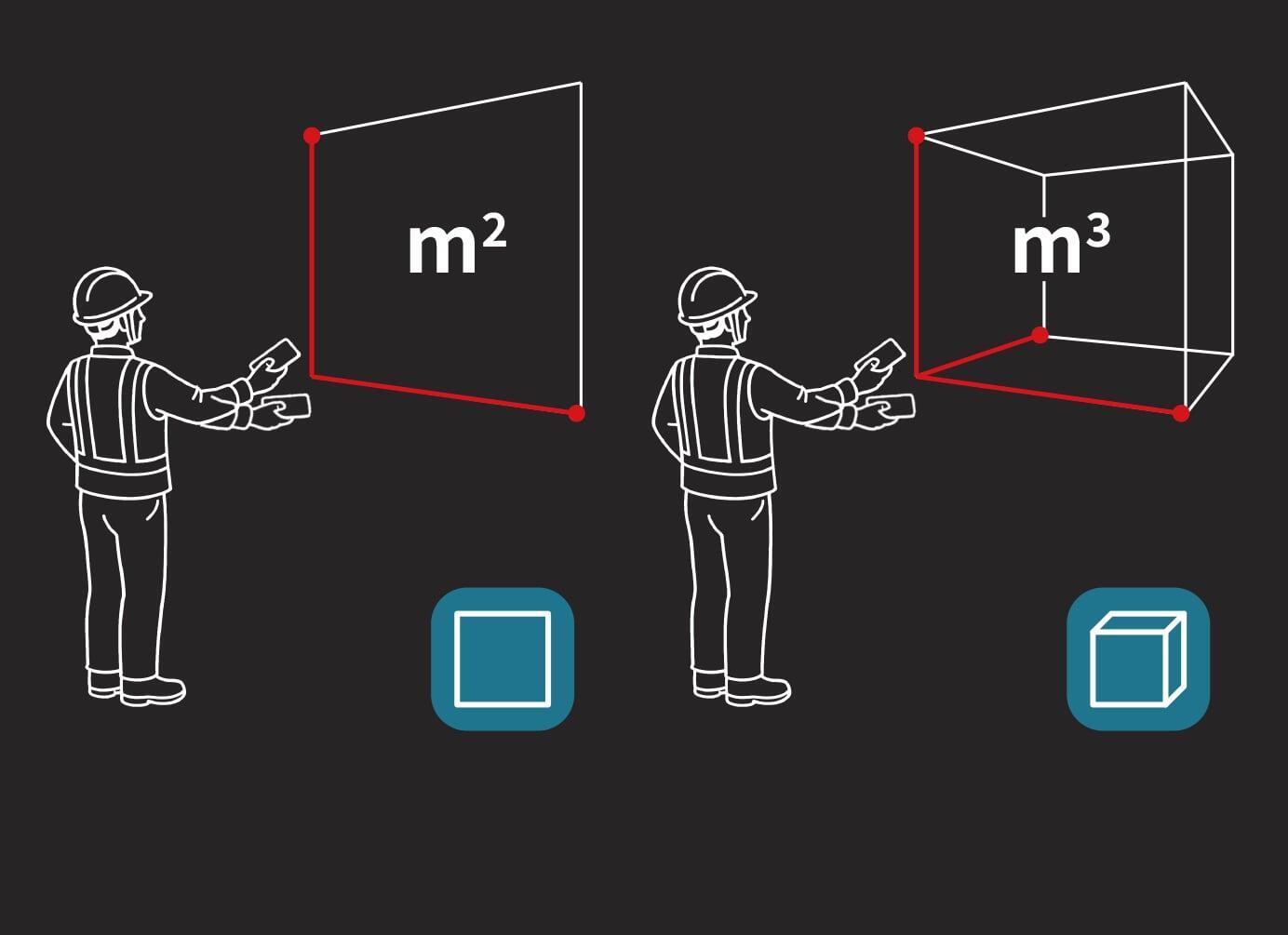

| 測定モード | 距離測定：連続測定（最大 / 最小）、 加算 / 減算、面積 / 体積測定、ピタゴラス測定 |
| メモリー機能 | あり（最大 100 件） |
| 自動レーザー OFF 時間 | 約 20 秒 |
| 自動電源 OFF 時間 | 約 3 分（180 秒） |
| 自動輝度低下時間 | 約 60 秒 |
| バッテリー | 3.7 V 850 mAh リチウムイオンバッテリー |
| 充電仕様 | DC 5 V 0.75 A（USB Type-C） |
| 充電時間 | 約 1.5 時間 |
| 満充電動作回数 | 片側：約 8,000 回 / 両側：約 5,000 回 |
| 材質 | 本体：アルミ、ABS、ポリカーボネート、ガラス（光学レンズ） バンパージャケット：シリコンゴム |
| 重量 | 約 194 g |
| 保存温度範囲 | -20°C ～ 60°C |
| 使用温度範囲 | 0°C ～ 40°C |
| 保存湿度範囲 | 20% ～ 80%RH |
| 外形寸法 | 本体：115 × 50 × 24.5 mm ジャケット装着時：125 × 57 × 28.5 mm |

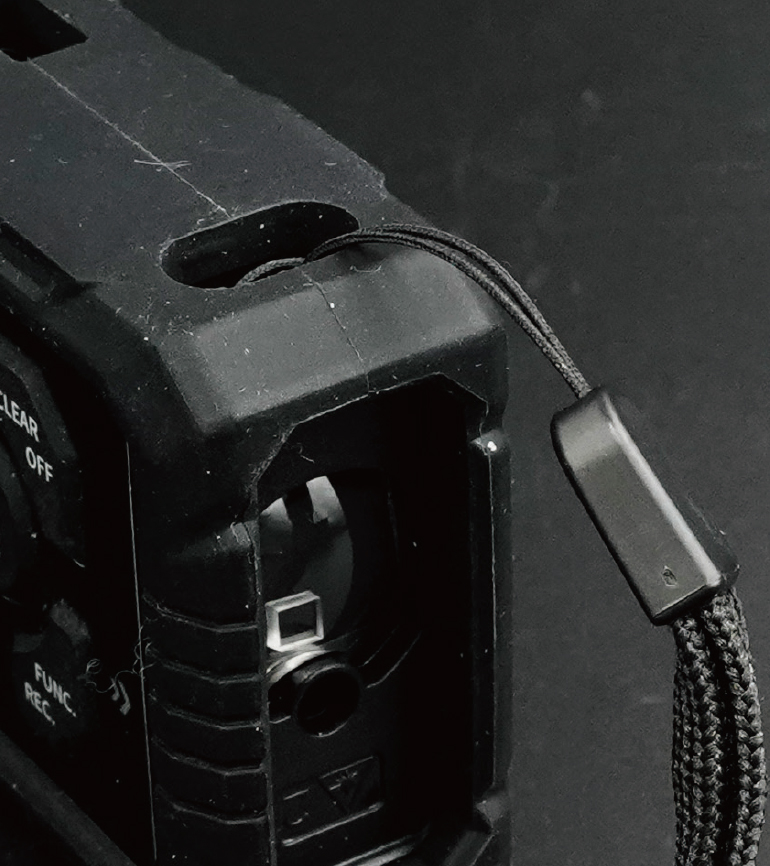

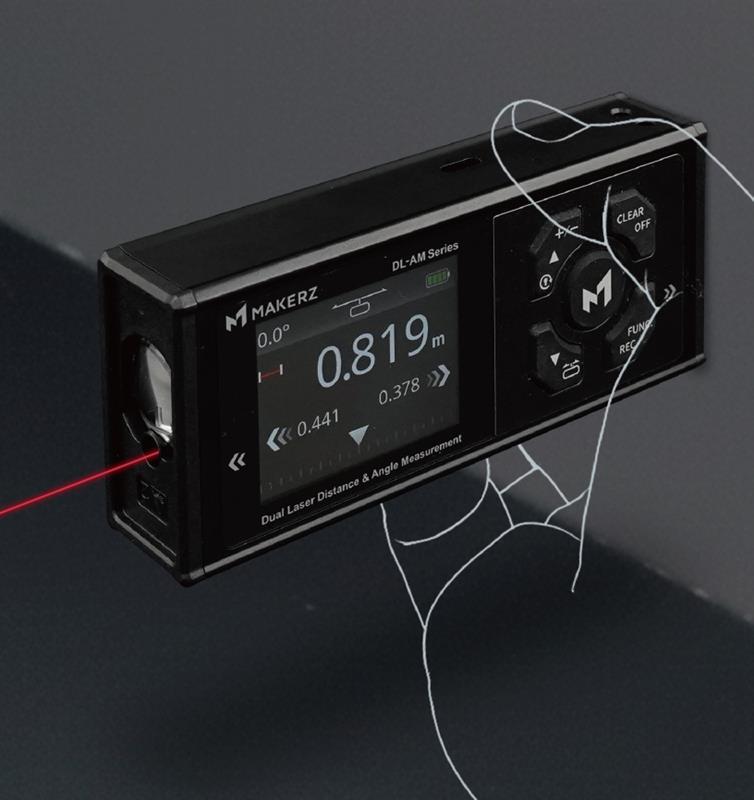

| 付属品 | バンパージャケット、ストラップ、USBケーブル、専用ケース |
※1 下記の条件では誤差が大きくなる、または測定できないことがあります。・直射日光などの外乱光がある環境 ・周囲温度が激しく変化する環境 ・測定対象表面の反射率が低い場合 ・電池残量が少ない場合 ・測定対象に反射板などを設置することで改善できる可能性があります。
※2 バンパージャケット装着時は、部品の厚み・寸法誤差の影響を受ける場合があります。
※3 Lは実距離（mm）
FAQ
本体の両端からレーザーを同時照射する方式です。通常のレーザー距離計は片端のみからの照射のため、壁と壁の間を測る際は壁に押しつけた端から反対側の壁まで測定します。DL-AMはどちらの端からでも測定できるため、どちらの壁からでも本体を当てるだけで二点間距離を計測できます。
片側のレーザーで最大60m、本体の両端から同時照射した場合の合計距離が最大120mです。壁と壁の間に本体を置いて両方向から測定する場合、合計120m幅の空間に対応します。
使用可能ですが、直射日光下ではレーザー光が見えにくくなる場合があります。また、使用温度範囲は0°C〜40°Cです。降雨・降雪時は機器保護のため使用をお控えください。

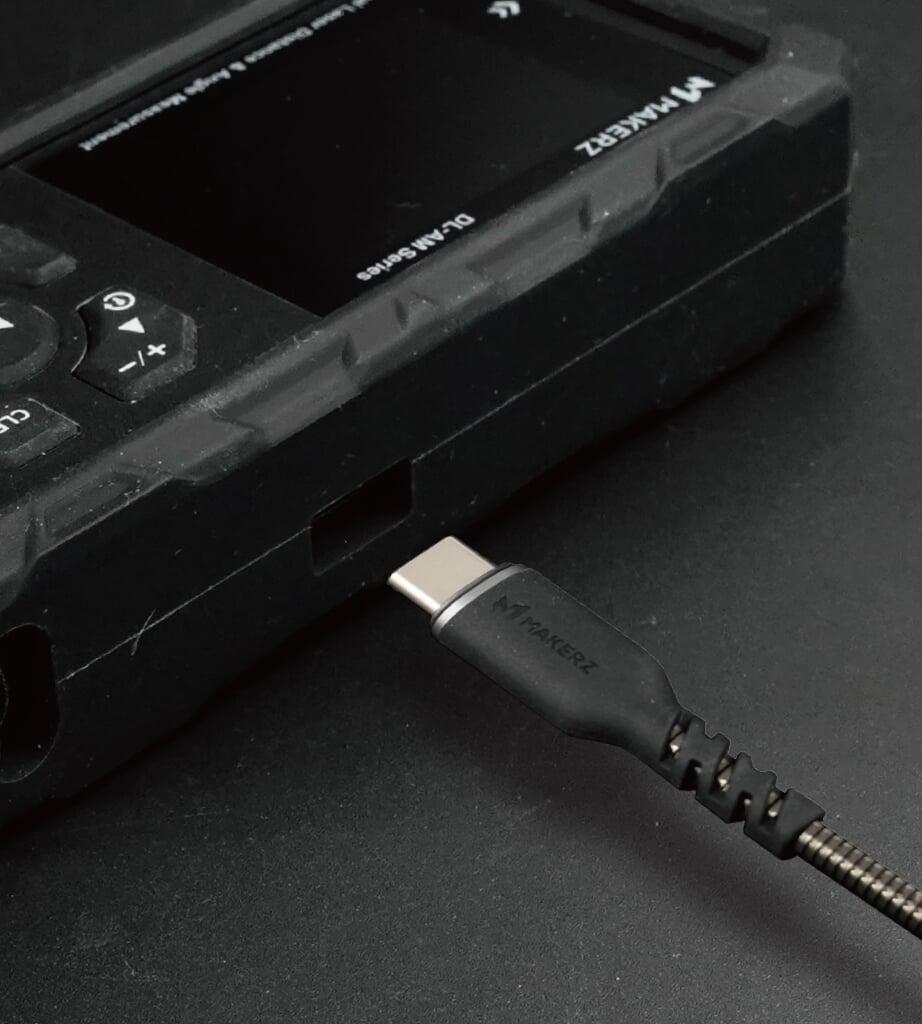

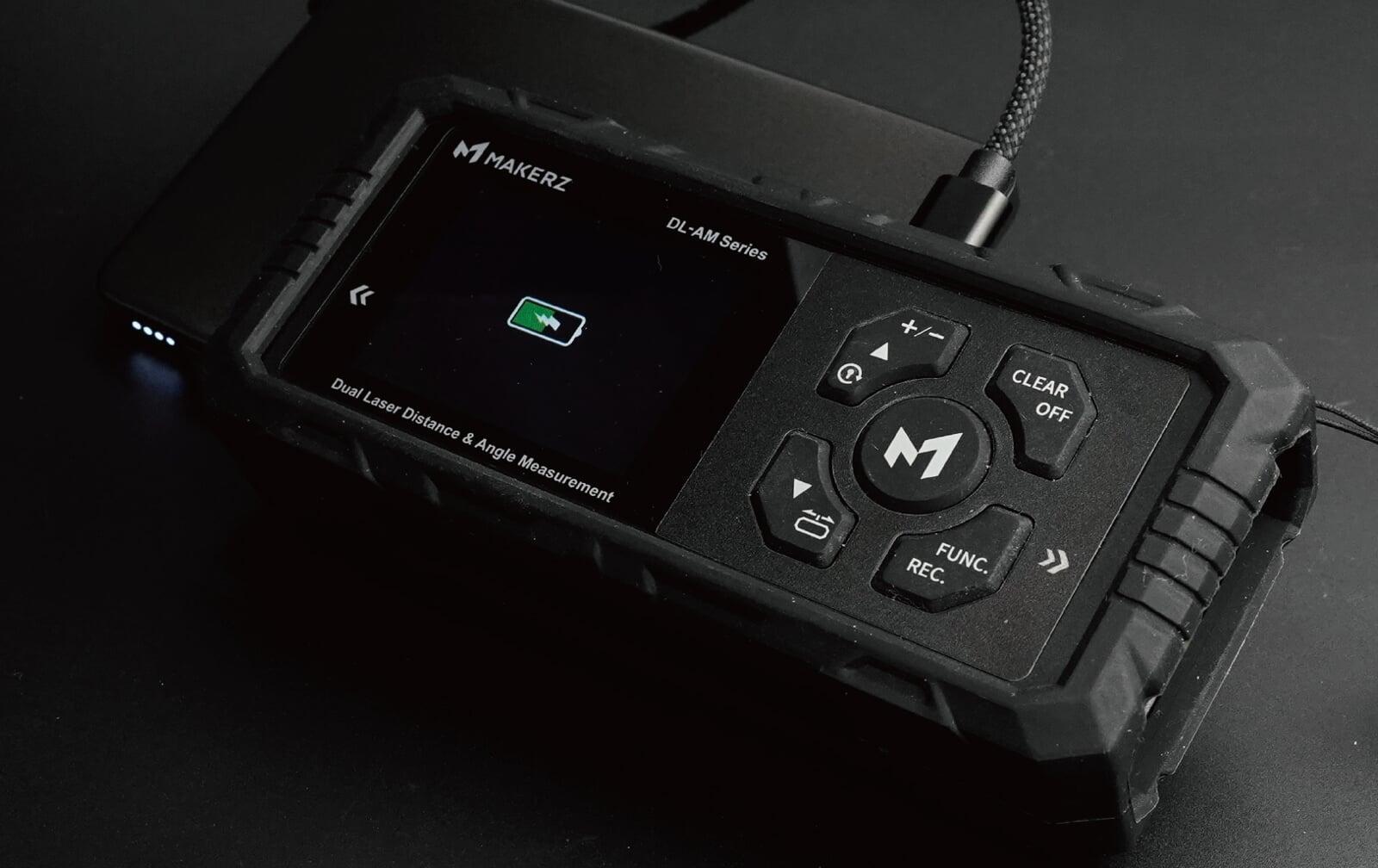

USB Type-Cケーブルで充電します。充電時間は約1.5時間です。満充電で片側約8,000回・両側約5,000回の測定が可能です。付属のUSBケーブルでご使用ください。

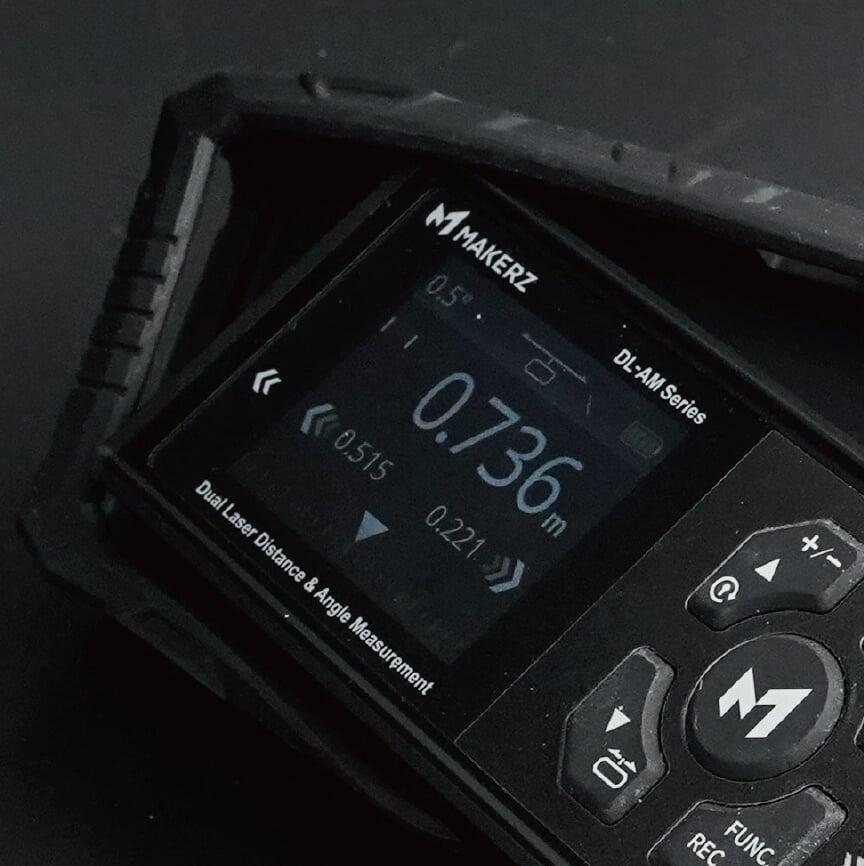

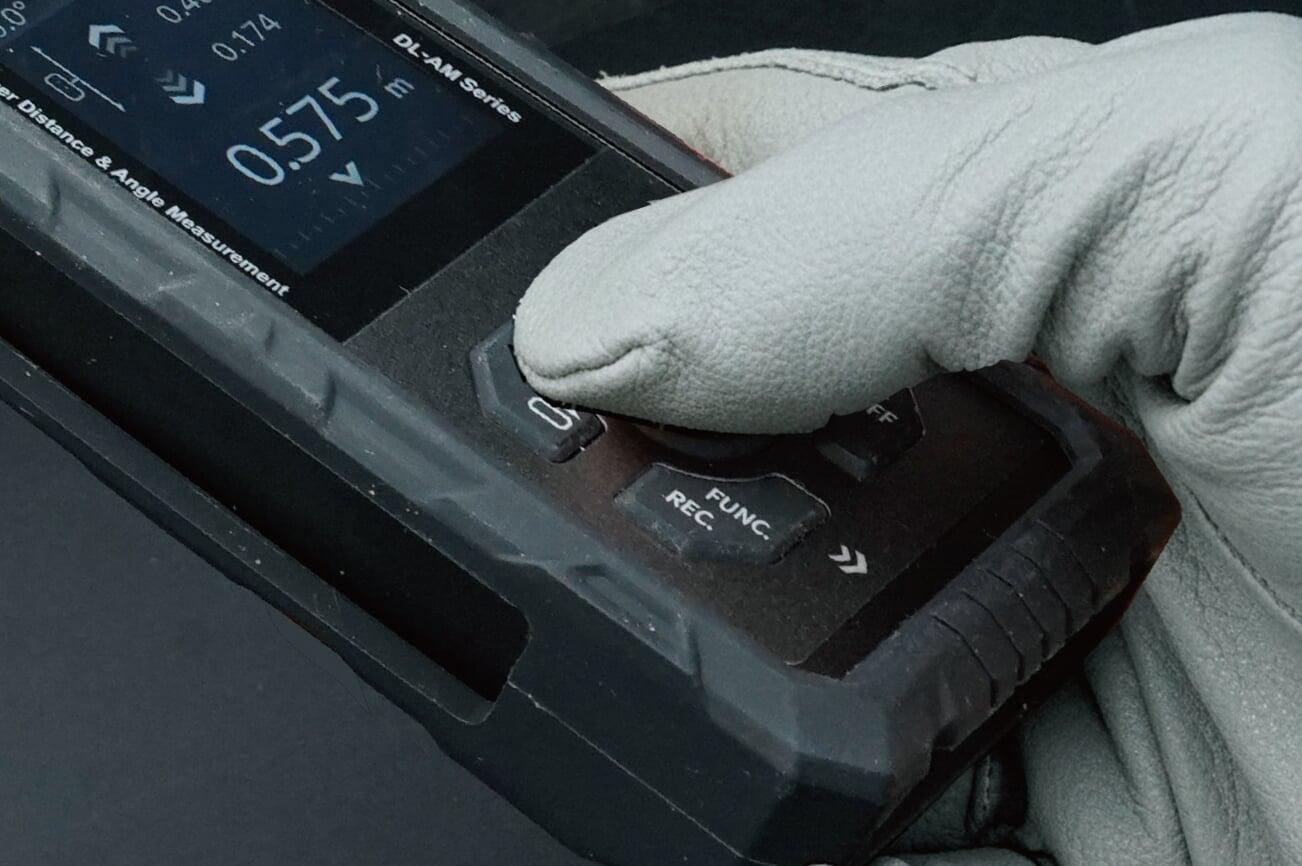

取り外し可能です。バンパージャケット装着時でも全操作が可能な設計になっています。現場環境に応じてご使用ください。

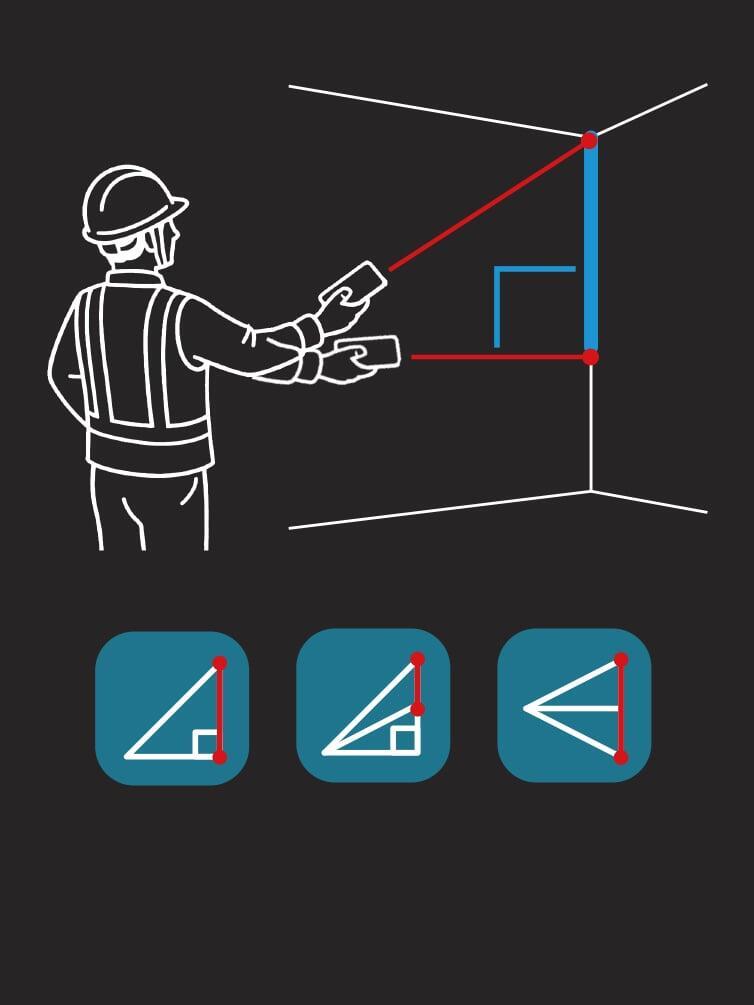

直接測定できない距離を、角度と別の距離の組み合わせから三角関数（ピタゴラスの定理）を用いて間接的に算出する機能です。天井高など、レーザーを直接当てにくい場所の測定に有効です。
保証規定の詳細は弊社オンラインストアの保証規定ページをご確認ください。
