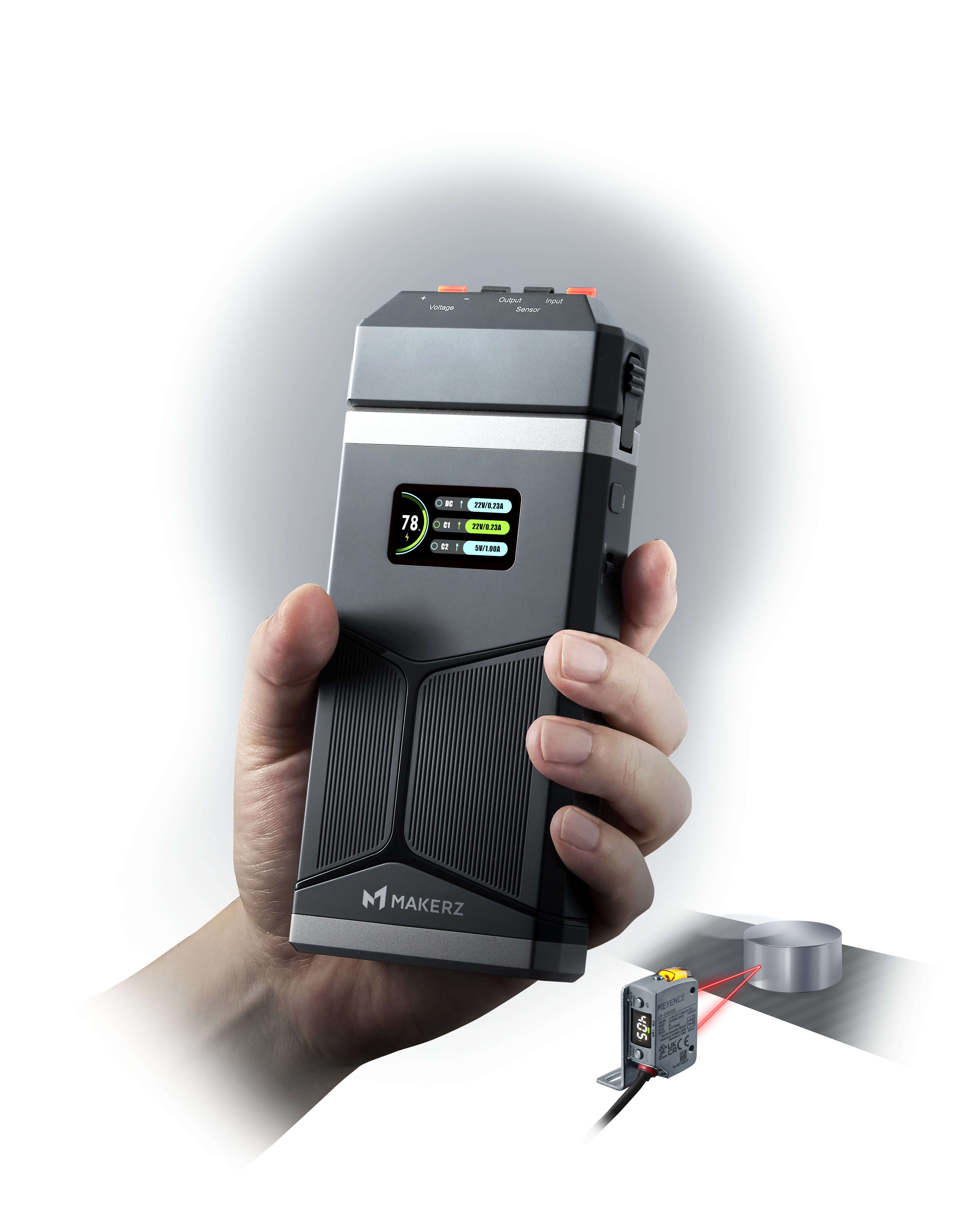

ハンディパワーサプライ
DPZM Series
いつでもどこでも 24V
大容量
20000mAh
Li-ion電池内蔵
DC24V
センサ対応※
最大65W
ノートPCにも
給電可能
USB Type-C
2ポート
※本商品は充電状態に応じて出力電圧が約17-25Vの間で変動しますが、一般的なDC24Vセンサに対応しています。
Feature 01
時間や場所を選ばない
DC24V電源と大容量モバイルバッテリーを1台に集約した、ハンディパワーサプライ DPZMシリーズ。電源のない現場・工場・屋外でも、配線不要でその場すぐにDC24Vセンサの動作確認が行えます。
Feature 02
DC24Vのセンサを短時間で動作確認※
プッシュ端子で配線し、電源をONにするだけ。NPN/PNP両対応・2線式センサ対応で、エアシリンダのシリンダスイッチなど多様なDC24Vセンサをすばやくテストできます。センサ出力電流・電圧のリアルタイム確認も可能です。
※本商品は充電状態に応じて出力電圧が約17-25Vの間で変動しますが、一般的なDC24Vセンサに対応しています。
Feature 03
大容量モバイルバッテリーにも
20000mAhの大容量リチウムイオンバッテリーを搭載。スマートフォンやタブレットへのUSB給電はもちろん、充電器をつないだままパススルー充電に対応。1日中続く長時間テストにも安心して使えます。
Feature 04
商品の特長
幅広いセンサへの対応・大容量バッテリーによる長時間稼働・LEDライト搭載など、ハンディパワーサプライ DPZMシリーズが現場のDC24Vセンサ動作確認をトータルにサポートする特長をご紹介します。
幅広いセンサに対応
M8/M12コネクタ対応
バラ線だけでなくコネクタタイプのセンサにも対応。
端子台ユニットはワンタッチで素早く簡単に着脱交換が可能。

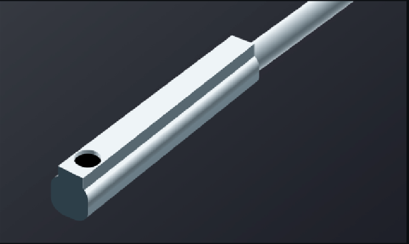

2線式センサに対応
エアシリンダのシリンダスイッチ
など2線式のセンサにも対応。

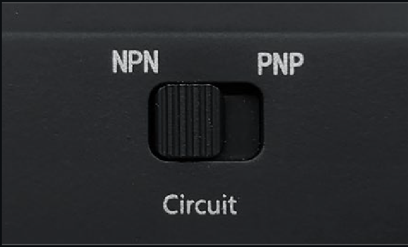

NPN/PNP両対応
国内製 / 海外製センサを問わず
動作確認が可能。
わかりやすい動作状況

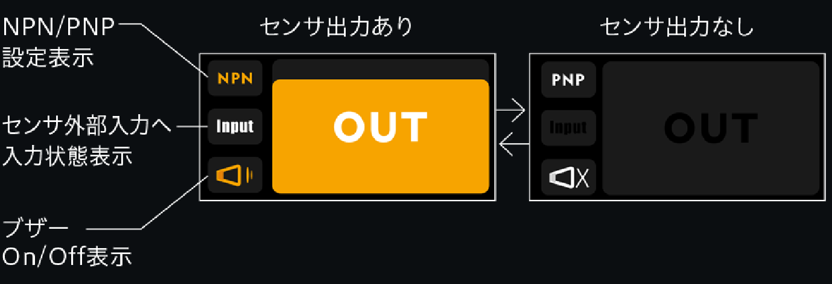

センサ出力の見える化
各種設定やセンサの動作状態が視認できるカラー液晶画面。

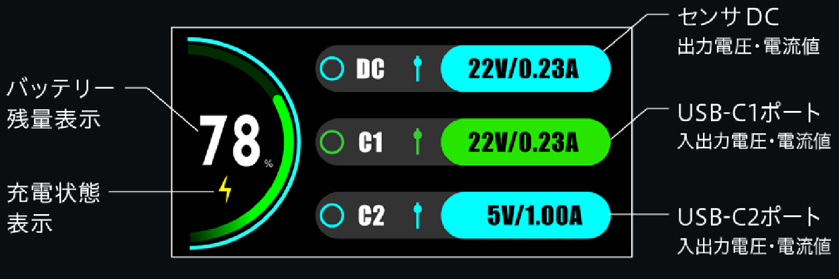

バッテリー充放電状態やセンサ出力電流・電圧状況を可視化
各ポートごとの電流・電圧状態をリアルタイムに確認。
現場での使用を快適に
大容量20000mAh
センサの消費電流を気にせず
長時間使用可能。（最大3A出力）
プッシュ端子で簡単接続
暗がりに役立つLEDライト
1日中テストが可能

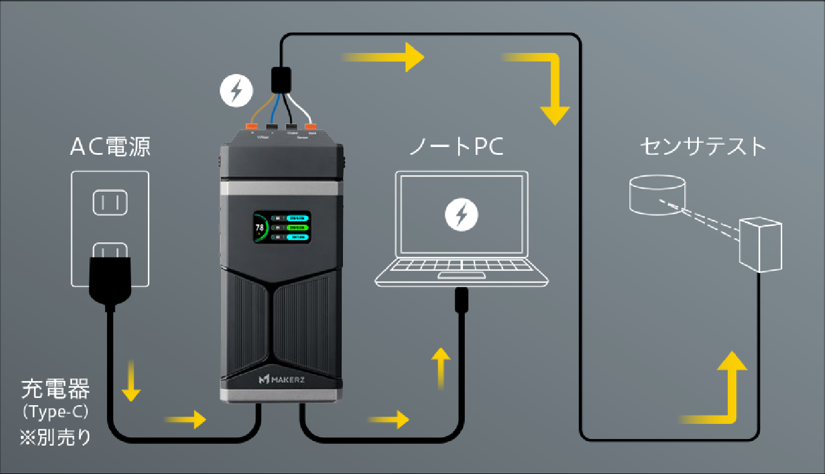

充電器をつないだまま使用が可能（パススルー対応）
PCに給電しながら本体充電とセンサへの電源供給も同時にできるため
1日がかりの現場でも活躍。
サイズ(mm)：約W81×H182×D30（プッシュ端子ユニット装着時）
約W81×H176×D30（M8/M12端子ユニット装着時）
Specification
仕様
| 型式 | DPZM-20000L |
|---|---|
| 検出項目 | 電流、電圧、センサ出力(Sensor Output) |
| DC出力 | 24Vセンサ対応 最大3A |
| USBポート数 | USB PD対応 Type-C 2ポート（パススルー対応） |
| センサ用端子 | 4線プッシュ端子ユニット、M8/M12端子ユニット |
| 表示部 | 1.47インチTFTディスプレイ（80×160ドット） |
| 接続タイプ | NPN/PNP切替、4・3・2線式対応 |
| ブザー | On/Off切替 |
| センサ外部入力 | 対応 |
| 内部電源 | 総電池容量：20000mAh (Li-ion) 公称容量：3350mAh , 72.36Wh 公称電圧：3.6V×6=21.6V |
| 定格入力電圧・電流(USB) | USB-C1/USB-C2 INPUT：5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 3.25A 65W Max |
| 定格出力電圧・電流(USB) | USB-C1/USB-C2 OUTPUT：5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 3.25A 65W Max TOTAL OUTPUT：USB-C1+USB-C2 60W Max |
| 充電環境温度 | 0～40℃ |
| 使用環境温度 | −10～40℃ |
| 使用環境湿度 | 60%RH Max（結露しないこと） |
| 保存環境温度 | −20～60℃（氷結しないこと） |
| 充電時間 | USB PD 65W時：3h20m |
| 重量 | 本体：445g プッシュ端子：45g M8/M12端子：61g |
| サイズ(mm) | 約W81×H182×D30（プッシュ端子ユニット装着時） 約W81×H176×D30（M8/M12端子ユニット装着時） |
| その他 | LEDライト、ストラップホール（ストラップ付属） |
※ 仕様は予告なく変更することがあります。
※ 本書に記載されている会社名、および商品名は、それぞれ各社の登録商標、または商標です。
FAQ
よくあるご質問
4線プッシュ端子ユニットとM8/M12端子ユニットはワンタッチで着脱できます。用途に合わせて現場でも素早く交換が可能です。取り付け・取り外しの際は必ず電源をオフにしてから行ってください。
本体のスイッチによりNPN/PNPを切り替えられます。国内製・海外製センサを問わず動作確認が可能です。
AC充電器を接続したまま本体を使用できる機能です。PCへの給電・本体の充電・センサへの電源供給を同時に行えるため、1日がかりの現場作業でもバッテリー切れを気にせず使用できます。
USB PD 65Wの充電器をご使用の場合、約3時間20分でフル充電になります。充電時間は使用する充電器の出力によって異なります。別売りのAC充電器をご利用いただくと最短での充電が可能です。
出荷日より1年間となります。保証規定の詳細は弊社オンラインストアの保証規定ページをご確認ください。
