スイッチボックス・ケーブルグランド・ケーブルブッシュ

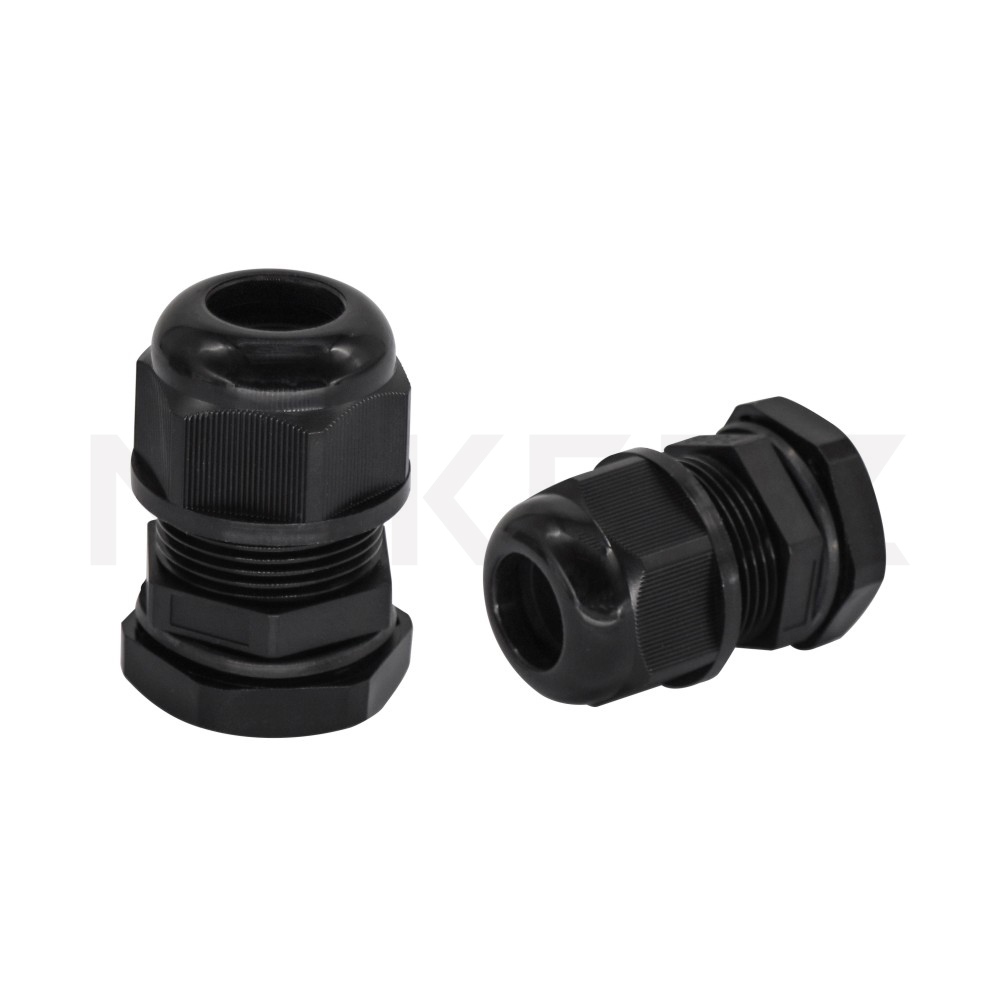

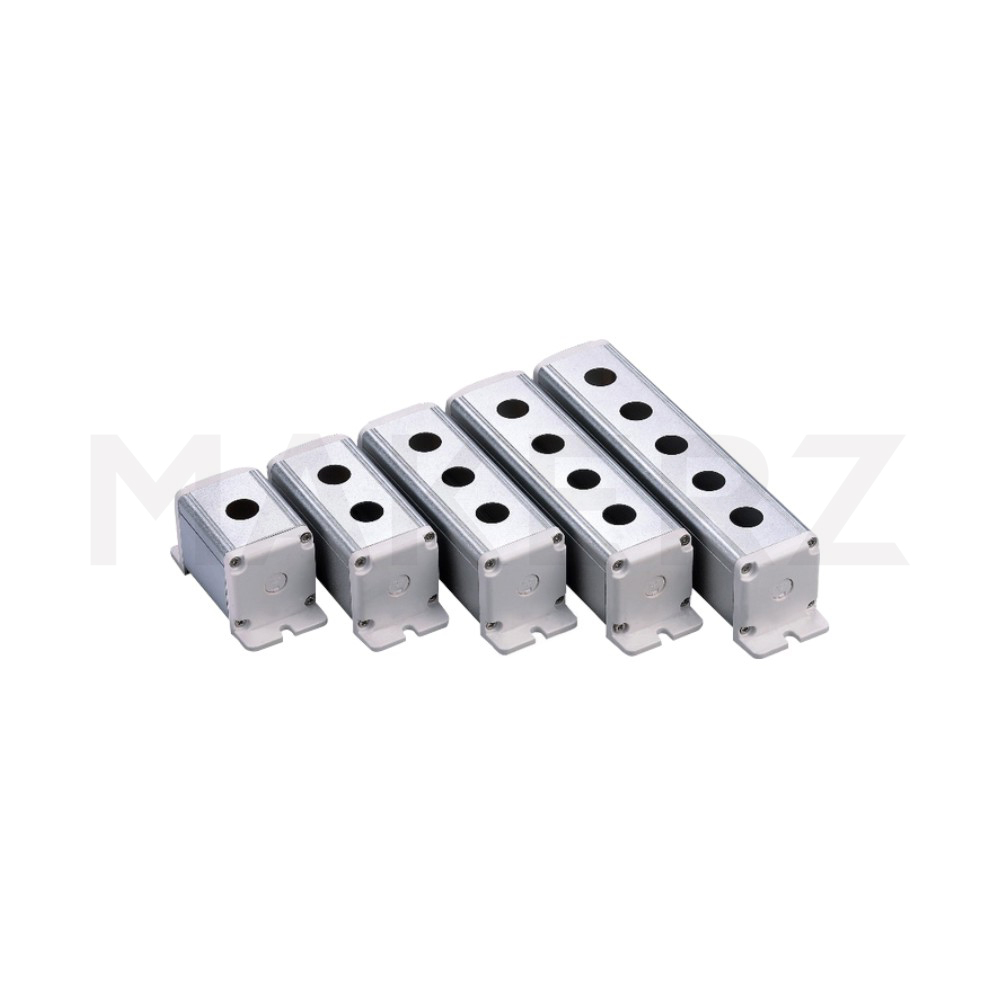

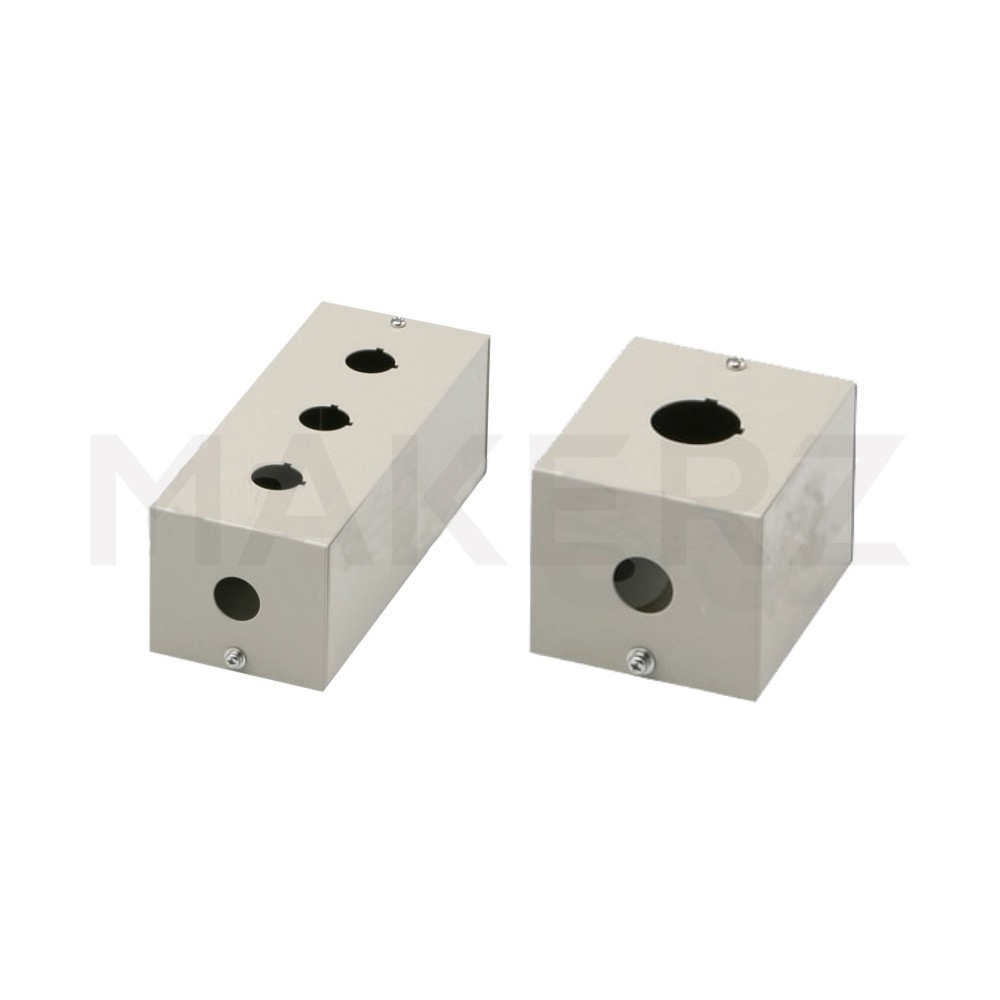

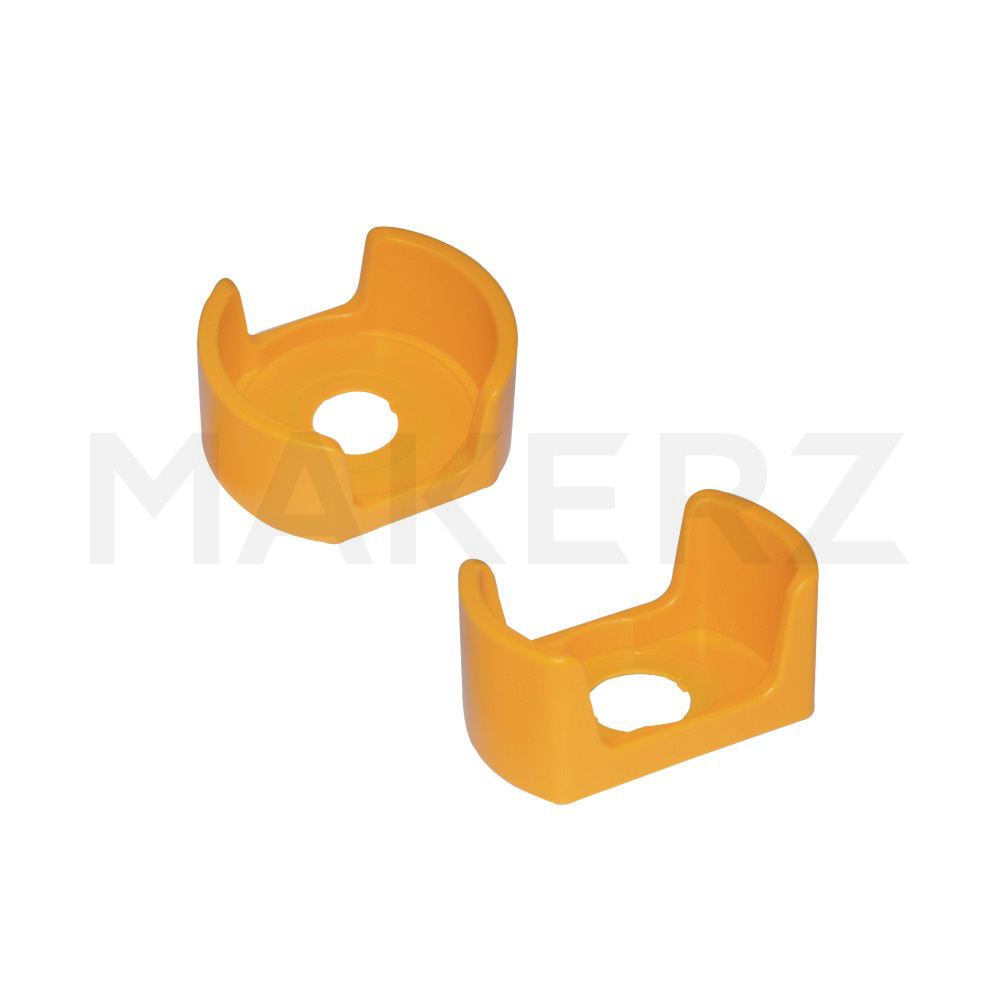

スイッチボックス・ケーブルグランド・ケーブルブッシュを販売する通販サイトです。φ22・φ16用スイッチボックスをアルミ・樹脂・スチールの3材質でご用意。樹脂製・黄銅製グランドやグロメットタイプのブッシュも取り扱っています。

スイッチボックス・ケーブルグランド・ケーブルブッシュとは、制御盤や電気機器へのケーブル引き込みに使用する配線部品。スイッチボックス、ケーブルグランド、ケーブルブッシュなど、防塵・防水仕様の製品を豊富に取り揃えています。 IP規格対応で、屋内外問わず安全で確実な配線施工を実現します。

スイッチボックス・ケーブルグランド・ケーブルブッシュの特長・用途

スイッチボックス・ケーブルグランド・ケーブルブッシュの主な特長

防塵・防水保護（IP規格対応）：IP40~IP68まで、使用環境に応じた保護等級の製品を選択可能
ケーブル固定・ストレインリリーフ：ケーブルをしっかり固定し、引っ張りや振動から保護
施工性の向上：工具不要またはドライバー1本で簡単に取り付け可能

スイッチボックス・ケーブルグランド・ケーブルブッシュの主な用途

電気機器筐体の配線貫通部処理
屋外設置機器の防水配線

スイッチボックス・ケーブルグランド・ケーブルブッシュの選び方のポイント

最適なスイッチボックス・ケーブルグランド・ケーブルブッシュを選ぶためには、以下のポイントを確認しましょう。

1 製品タイプ（用途）

使用目的に応じて製品タイプを選びます。スイッチボックス：スイッチへの配線の接続を保護する箱型ケーブルグランド：筐体貫通部でケーブルを固定・密閉する金具ケーブルブッシュ：穴の縁でケーブル被覆を保護するゴム製部品目的に合った製品を選定してください。

2 ケーブル径（適合サイズ）

使用するケーブルの外径に合ったサイズを選びます。ケーブルグランドは適合ケーブル径が明記されています（例：φ6~12mm）。ケーブルブッシュは穴径とケーブル径の両方を確認します。

3 保護等級（IP規格）

使用環境に応じてIP規格を選びます。 IP54：防塵・防滴、屋内の一般環境 IP65：完全防塵・防噴流水、軽い水がかかる場所 IP67：完全防塵・防浸水、一時的に水没する可能性がある場所 IP68：完全防塵・水中使用可能、継続的な水没環境屋外や水がかかる場所ではIP65以上を推奨します。

4 材質

使用環境に応じて材質を選びます。樹脂製（ナイロン、ポリアミド）：軽量、耐腐食、一般環境向け金属製（真鍮）：高強度、使用環境によって材質を選定してください。

5 取り付け方法

筐体の板厚と取り付け穴径を確認します。ねじ込み式：筐体に穴を開けてねじ込む（一般的）クリック式：工具不要でワンタッチ取り付け板厚を確認の上を選んでください。

スイッチボックス・ケーブルグランド・ケーブルブッシュの種類別比較

配線部品は用途と構造によって主に3つのタイプに分類されます。それぞれの特徴を理解し、施工要件に最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

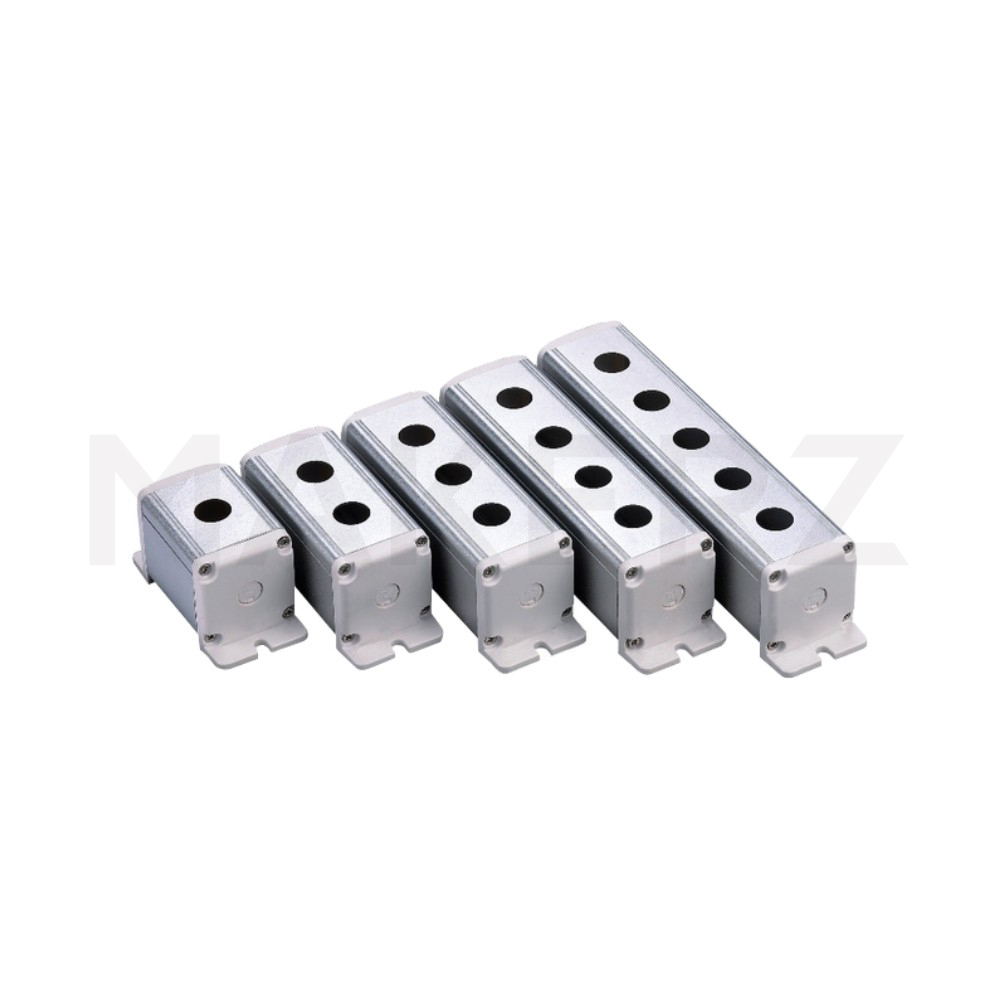

スイッチボックス	スイッチ配線を収納・保護する箱型、ノックアウト穴付き	ブラケット等にボルトまたはねじで固定	・配線を安全に保護・防塵・防水仕様で屋外使用可能・ノックアウト穴で任意の位置に配線引き込み	・設置スペースが必要	スイッチの固定、配線
ケーブルグランド	ねじ込み式でケーブルを固定・密閉する金具	筐体の貫通穴にねじ込む	・高い防塵・防水性能（IP68まで対応）・ケーブルをしっかり固定（引っ張り防止）・多様なサイズとタイプ	・ケーブル径に合ったサイズが必要・取り付けに工具が必要	制御盤のケーブル引き込み、屋外機器の配線、産業機械

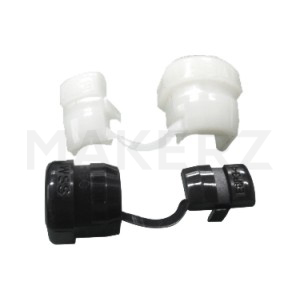

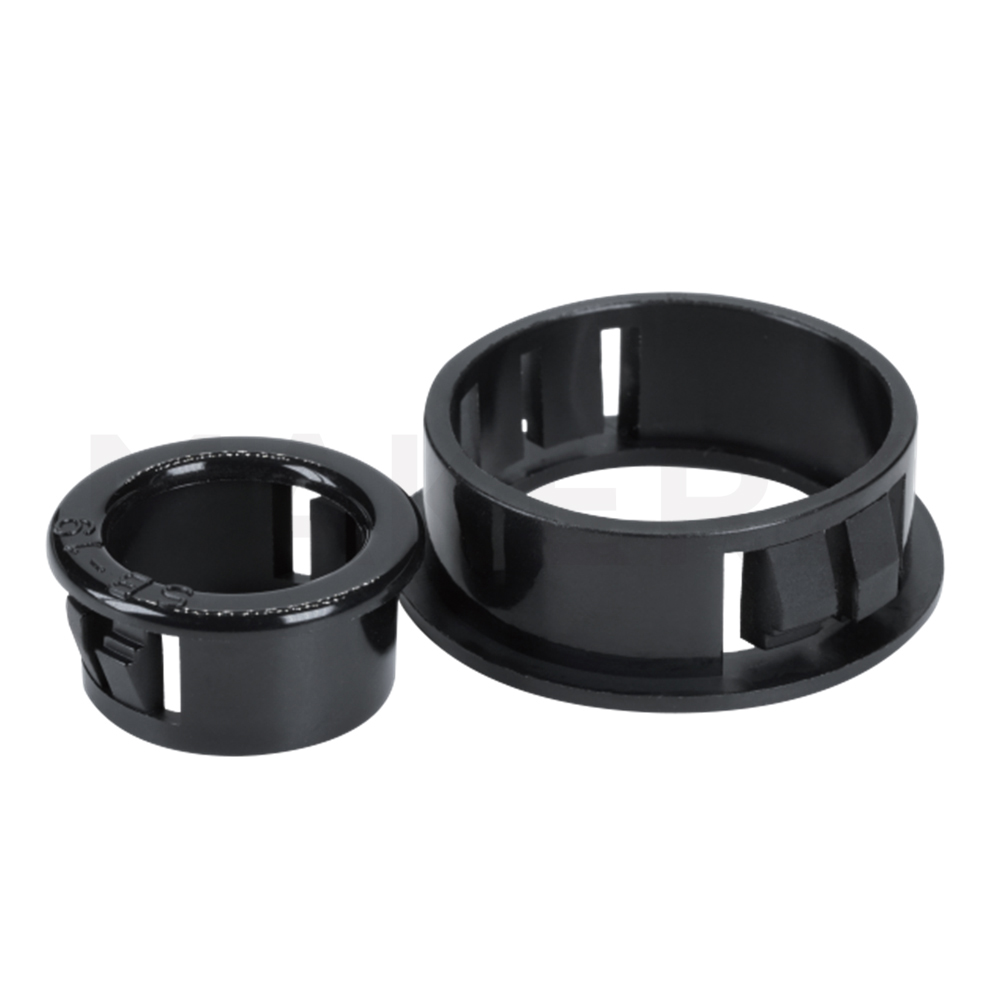

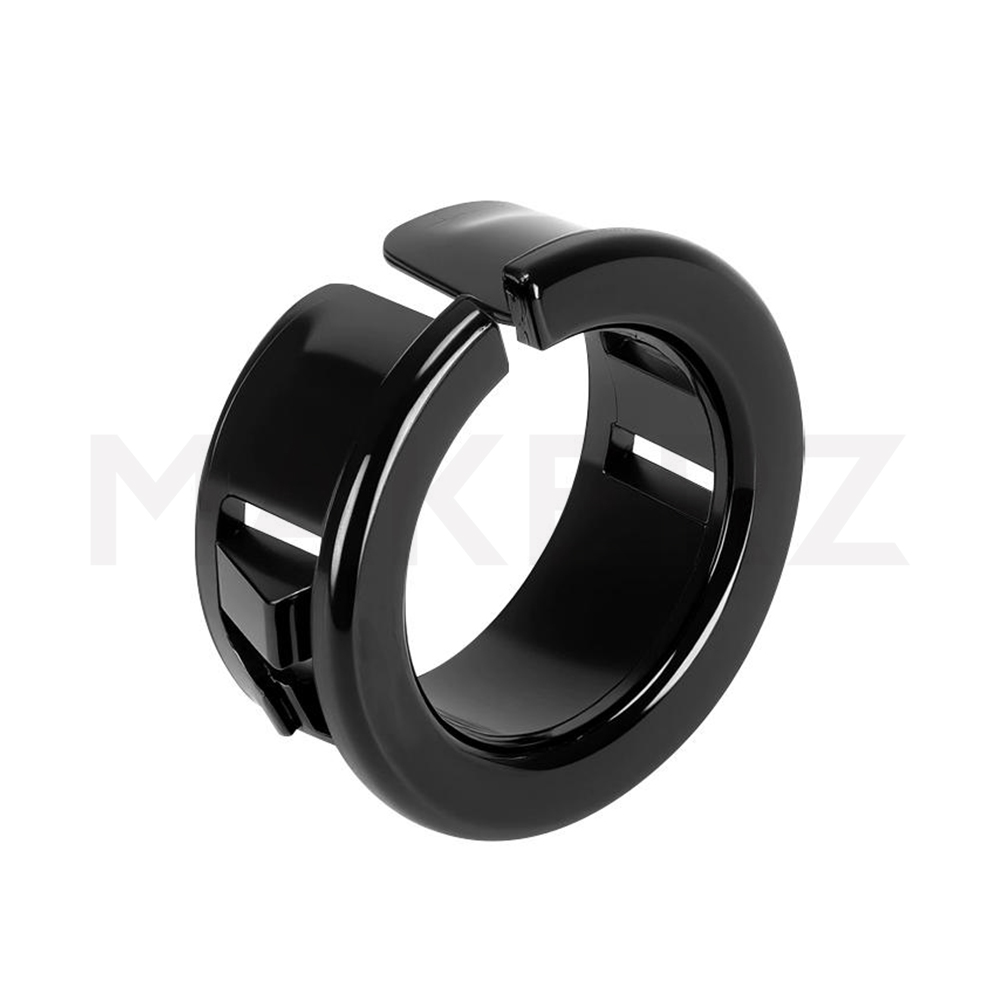

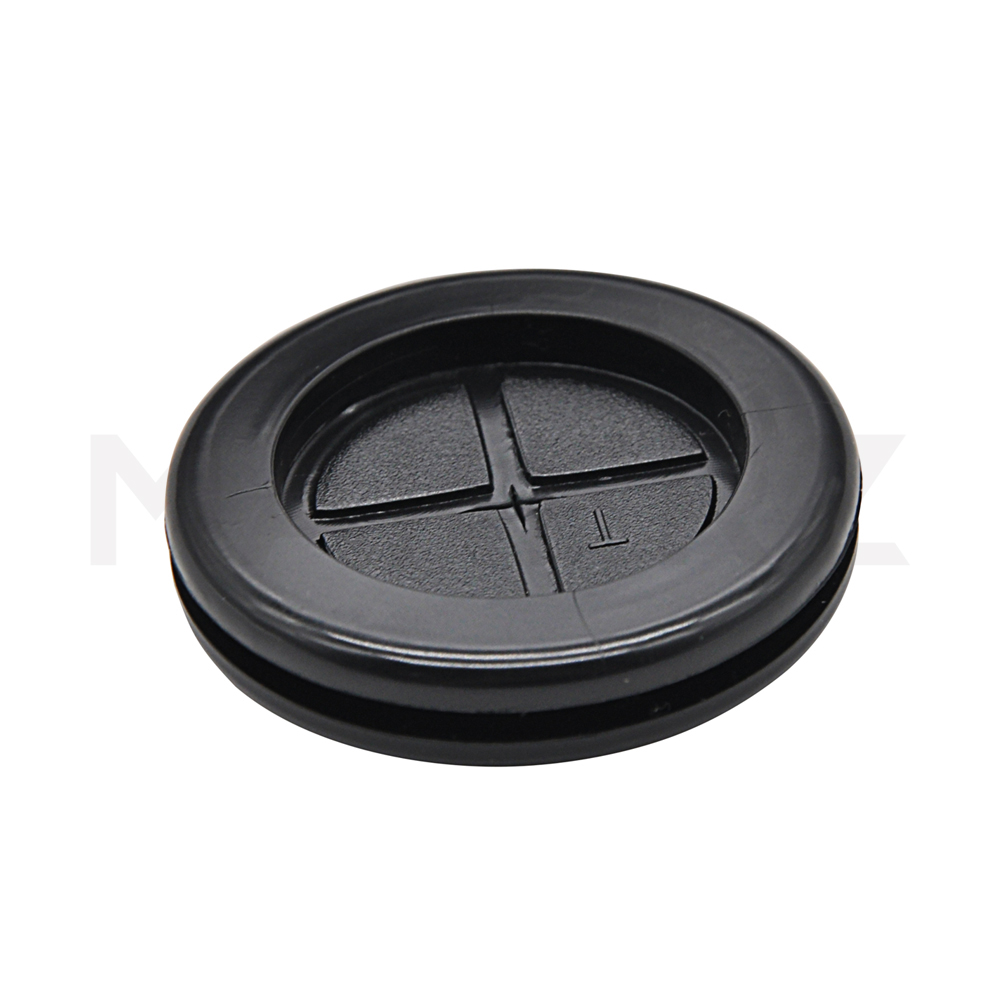

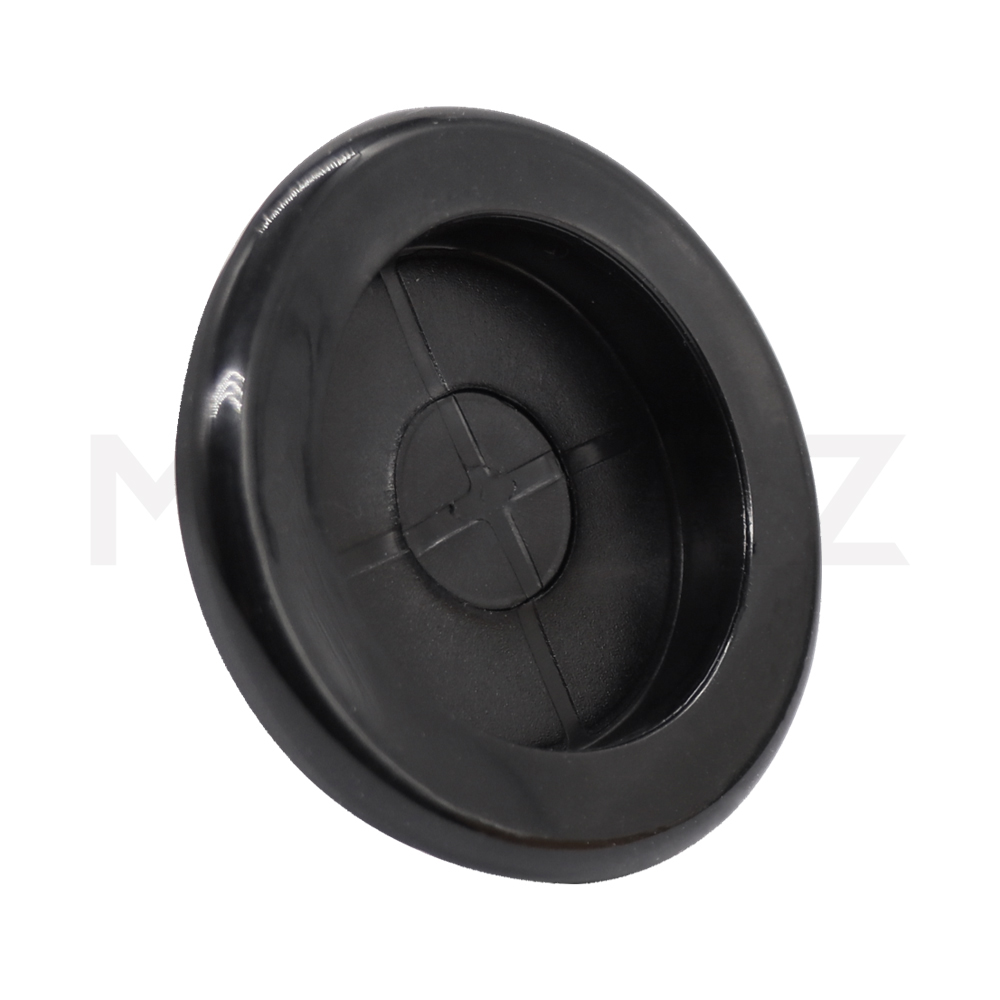

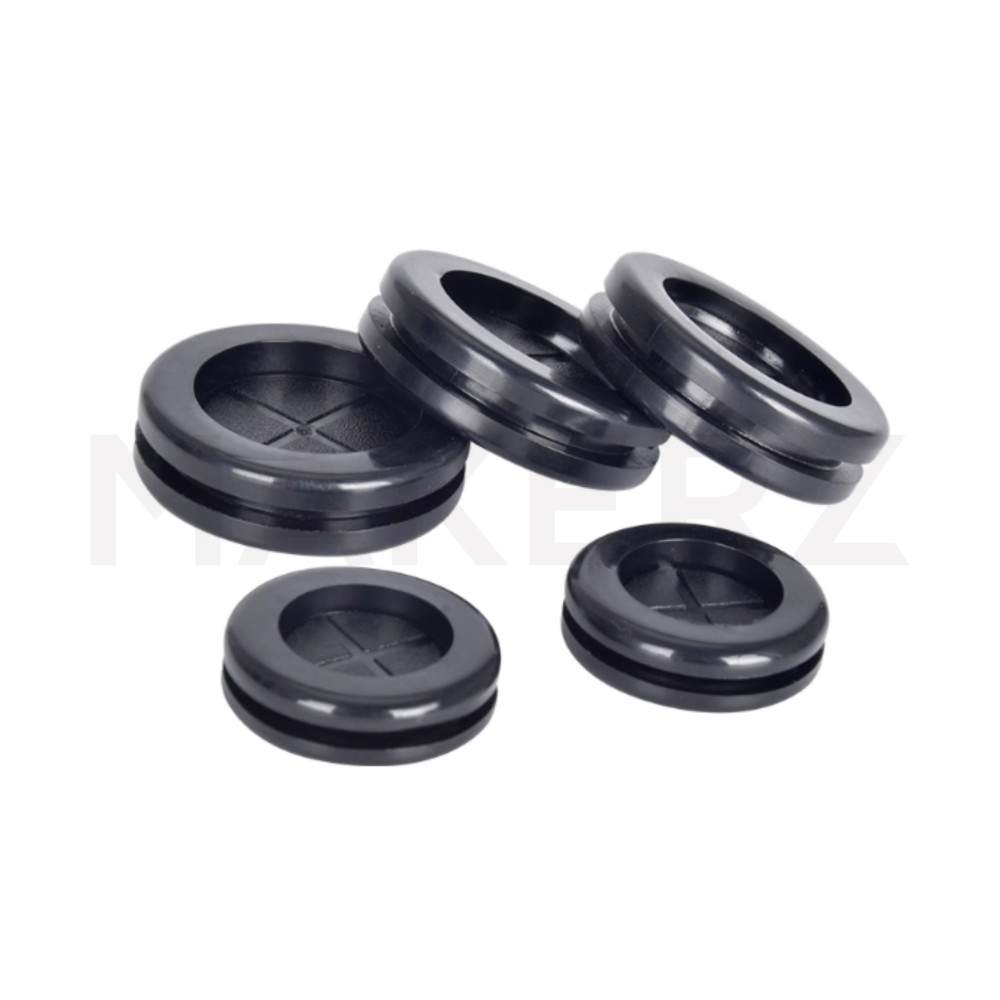

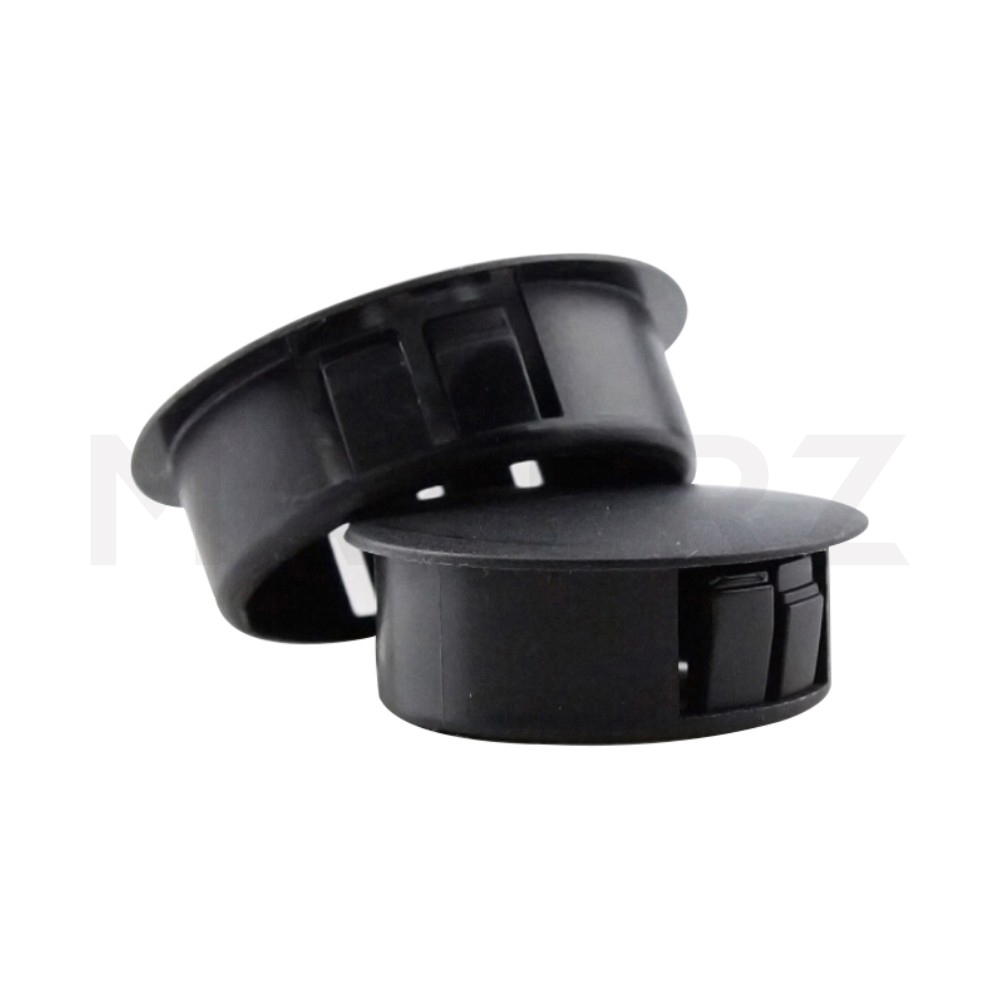

ケーブルブッシュ	ゴム製のリング状保護部品	筐体の穴に挿入、ケーブルを通す	・安価・取り付けが簡単（工具不要）・ケーブル被覆を保護	・防水性能は低い・ケーブル固定力が弱い・経年劣化する	屋内配線の穴保護、簡易的な絶縁保護、既設穴の補修

スイッチボックス・ケーブルグランド・ケーブルブッシュの用途別おすすめ

使用環境や目的に応じて、最適なスイッチボックス・ケーブルグランド・ケーブルブッシュをご提案します。

制御盤へのケーブル引き込み

推奨タイプ：ケーブルグランドIP65、M20/M25、ナイロン製

理由：制御盤への電源ケーブルや信号ケーブルの引き込みには、防塵防水性能の高いケーブルグランドが最適です。 IP65以上でケーブル径に合ったサイズを選び、確実に密閉します。ナイロン製は軽量で耐腐食性に優れています。

材質：ポリアミド（PA）、適合ケーブル径φ6~12mm

屋外設置機器の防水配線

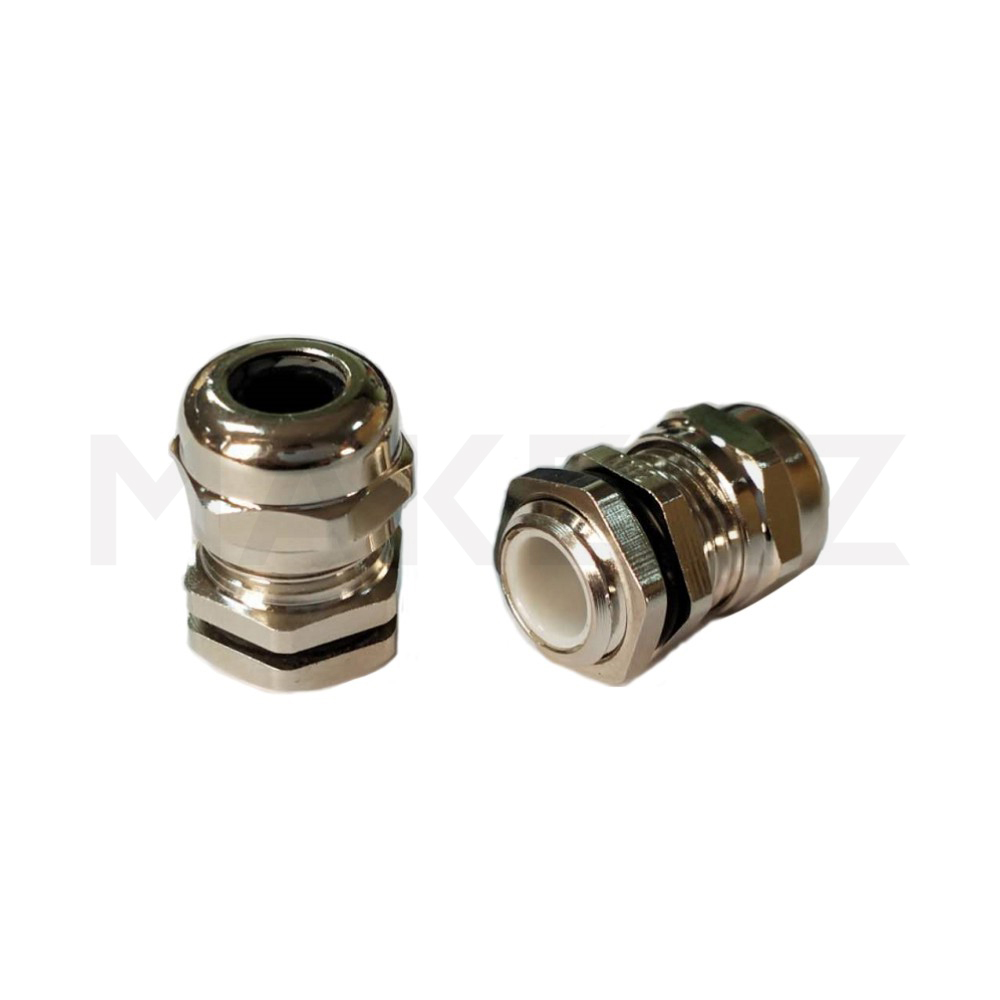

推奨タイプ：ケーブルグランドIP68、金属製（真鍮等）

理由：屋外や水がかかる環境では、IP68の完全防水タイプが必須です。金属製なら、耐候性・耐久性に優れ、長期間の屋外使用に耐えます

材質：真鍮ニッケルメッキ、Oリング

配線の接続・分岐（屋外）

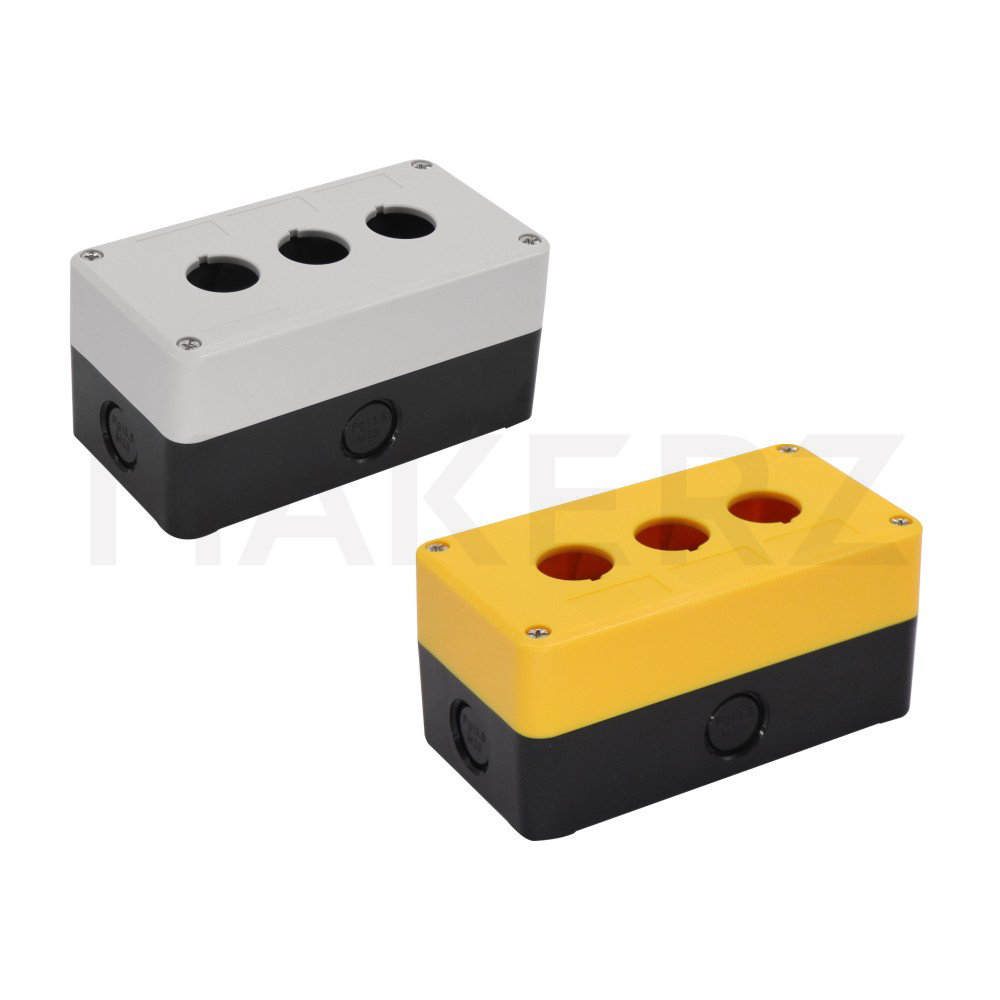

推奨タイプ：スイッチボックス IP65、樹脂製、ノックアウト穴付き

理由：水環境のスイッチ配線には、防水型スイッチボックスが便利です。スイッチへの配線を安全に接続でき、ノックアウト穴で任意の方向に配線を引き出せます。樹脂製は軽量で錆びず、メンテナンスが容易です。

材質：樹脂製、パッキン付

スイッチボックス・ケーブルグランド・ケーブルブッシュのよくある質問（FAQ）

Q. IP規格の数字の意味は？

A. IP規格は「IP」の後に2桁の数字で表記されます。 1桁目（防塵等級）：0~6、6が最高（完全防塵） 2桁目（防水等級）：0~8、8が最高（水中使用可能）例：IP65 = 完全防塵（6）+ 防噴流水（5） IP67 = 完全防塵（6）+ 防浸水（7、一時的水没OK） IP68 = 完全防塵（6）+ 水中使用可能（8、継続的水没OK）数字が大きいほど保護性能が高くなります。

Q. ケーブルグランドのサイズ（M20、M25等）の意味は？

A. M20、M25などの表記はねじ径（メートルねじ）を示します。 M20：ねじ径φ20mm（適合ケーブル径約φ6~12mm） M25：ねじ径φ25mm（適合ケーブル径約φ13~18mm） M32：ねじ径φ32mm（適合ケーブル径約φ18~25mm）筐体の穴径はねじ径より若干大きく加工します（M20なら約φ20.5mm）。ケーブル外径を測定し、適合範囲内のサイズを選んでください。

Q. ケーブルグランドの取り付け方法は？

A. 標準的な取り付け手順： 1. 筐体に指定径の穴を開ける（ホールソーやステップドリル使用） 2. ケーブルグランドを分解し、本体を穴に挿入 3. 内側からロックナットを締めて固定 4. ケーブルをグランド内部に通す 5. シールリング（Oリング）を正しい位置にセット 6. キャップナットを締め込んでケーブルを固定・密閉締め込みトルクは適正に（強く締めすぎるとケーブル損傷、弱いと水漏れ）。
