圧着端子・差し込みピン

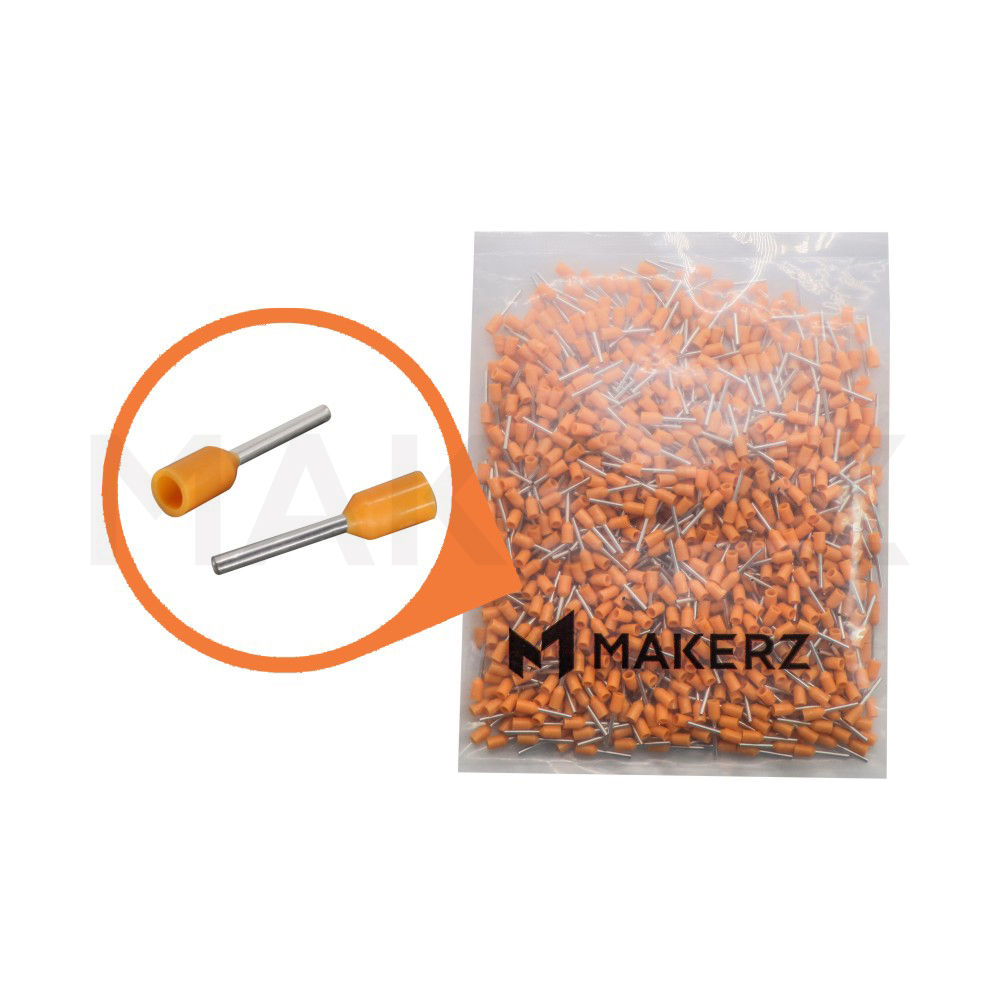

圧着端子・差し込みピンを販売する通販サイトです。皮膜付き端子、Y端子、丸端子、棒端子、フェルール端子など幅広く取り扱い。用途や電線サイズに合わせて選べる豊富なラインナップで、確実な配線・結線作業をサポートします。

圧着端子・差し込みピンとは、電気配線の端末を確実に接続するための圧着端子と差し込みピン。 Y形端子、丸形端子、棒形端子、フェルール端子など、用途に応じた豊富な品揃え。制御盤配線、産業機械など、信頼性の高い電気接続を実現します。

圧着端子・差し込みピンの特長・用途

圧着端子・差し込みピンの主な特長

確実な電気接続：圧着により電線と端子が強固に固定され、接触不良を防止
高い信頼性：振動や温度変化に強く、長期間安定した接続を維持
作業効率の向上：はんだ付けより簡単・迅速で、大量の配線工事に最適
豊富なバリエーション：電線サイズ、接続方法、絶縁有無など、用途に応じた選択が可能

圧着端子・差し込みピンの主な用途

制御盤の配線接続
端子台への電線接続
モーター・機器への電源配線
電線同士の接続（中継）
コネクタの自作・補修

圧着端子・差し込みピンの選び方のポイント

最適な圧着端子・差し込みピンを選ぶためには、以下のポイントを確認しましょう。

1 端子の形状・種類

丸形端子：ネジ止め接続、最も一般的 Y形端子（フォーク形）：ネジを完全に外さずに着脱可能棒端子：端子台の差込式に使用スリーブ：電線同士を接続する中継端子接続先の形状と方法に合わせて選びます。

2 電線サイズ（スケア）

圧着端子は対応する電線サイズ（sq：スケア）が決まっています。一般的に0.5sq、1.25sq、2sq、3.5sq、5.5sq、8sq等があります。電線の太さに合わない端子を使うと、接続不良や抜けの原因になります。電線の被覆に表示されているサイズを確認してください。

3 絶縁スリーブの有無

絶縁被覆あり：カラフルな樹脂スリーブで覆われ、短絡防止と識別が容易裸端子：スリーブなしで、別途熱収縮チューブなどで絶縁が必要制御盤など密集配線では絶縁スリーブ付きが安全です。色で電線サイズを識別できる利点もあります（赤：1.25sq、青：2sq等）。

4 使用ねじ

接続するネジのサイズに合った使用ねじを選びます。 M3、M4、M5、M6、M8などがあります。ネジ穴が小さいと取り付けできず、大きすぎると接触不良の原因になります。接続先の端子台やネジサイズを事前に確認してください。

5 材質と定格電流

銅製が一般的で導電性が高く、錫メッキで酸化防止されています。定格電流は電線サイズで決まり、過電流を流すと発熱・焼損します。屋外や高湿度環境ではステンレス製や耐候性端子を選びます。 UL認証品は品質が保証され、輸出機器にも対応できます。

圧着端子・差し込みピンの種類別比較

圧着端子は接続方法と形状によって主に4つのタイプに分類されます。接続先の形状と作業性を考慮して最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

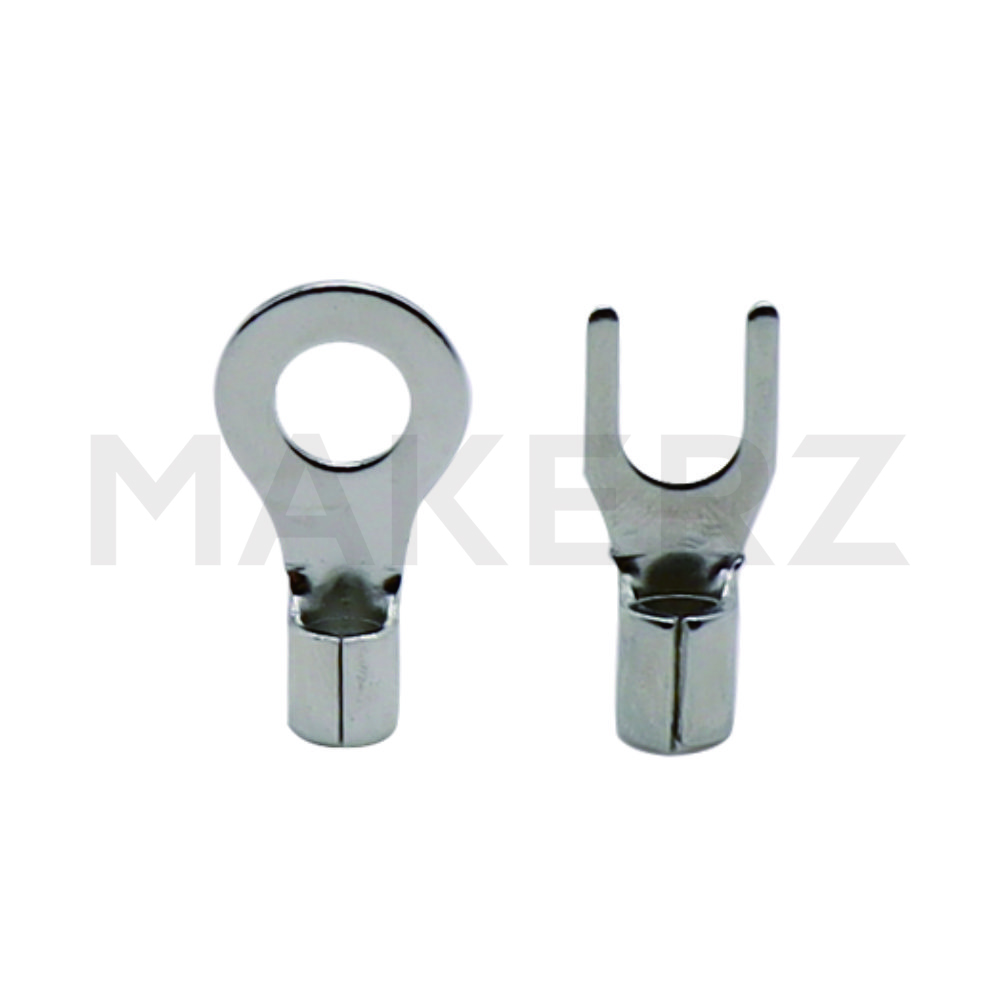

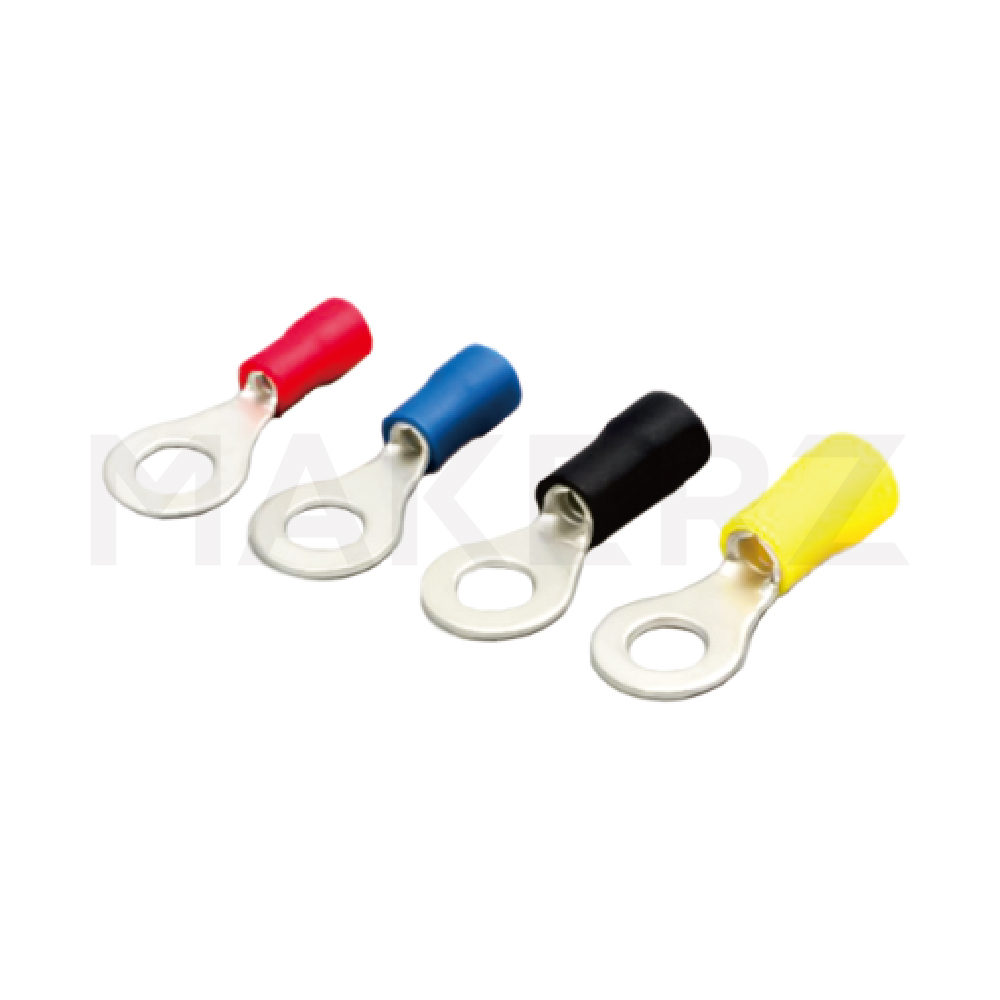

丸形端子	円形の穴が開いた端子	ネジに通してナットで締め付け	・最も一般的で信頼性が高い・振動に強い確実な接続・豊富なサイズバリエーション	・ネジを完全に外す必要がある・着脱に時間がかかる	端子台接続、機器への電源配線、永久接続

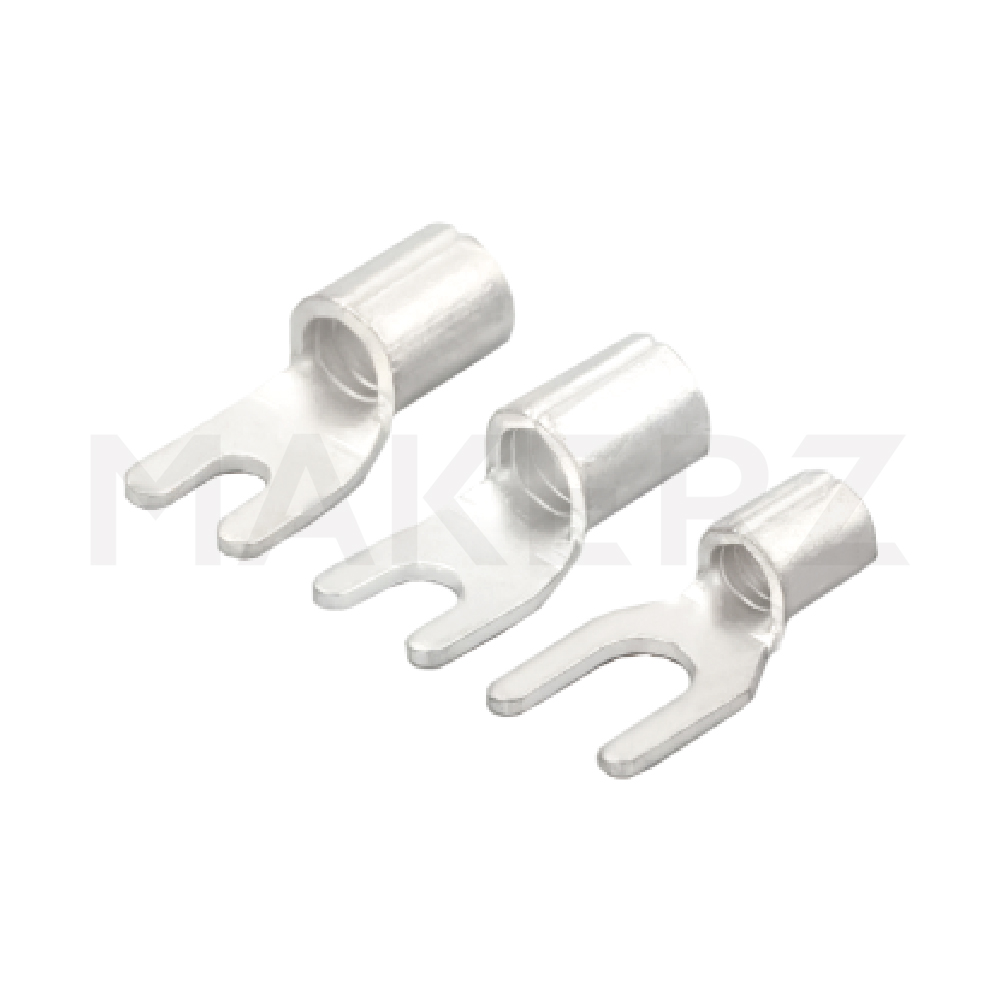

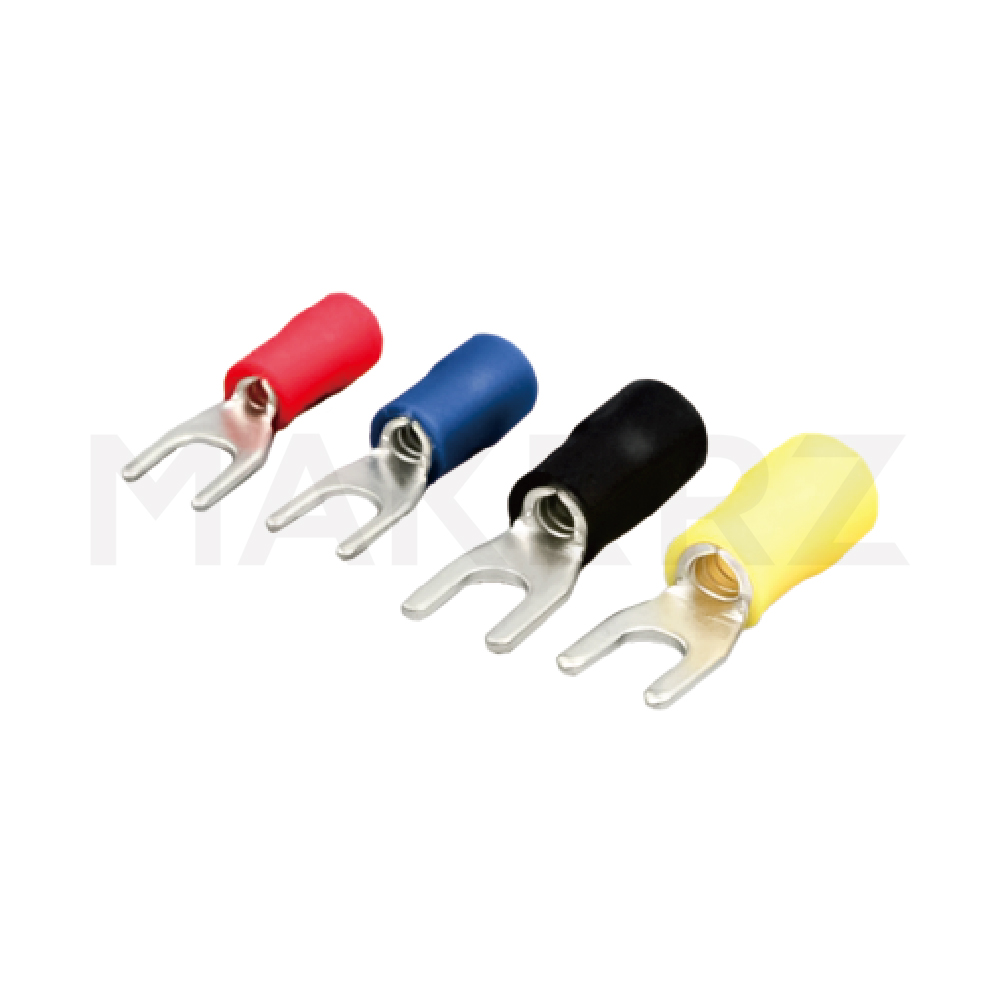

Y形端子（フォーク形）	Y字形の切れ込みがある端子	ネジを緩めるだけで着脱可能	・ネジを外さずに着脱できる・作業効率が高い・メンテナンス性が良い	・丸形端子より抜けやすい・振動が多い環境では不向き	頻繁に着脱する箇所、メンテナンス用途
棒端子（ピン端子）	棒状または筒状の端子	端子台の穴に差し込んでネジで固定	・省スペース・多芯ケーブルの配線に便利・端子台の差込式に最適	・専用の端子台が必要・引張に弱い	制御盤の端子台配線、多芯ケーブル

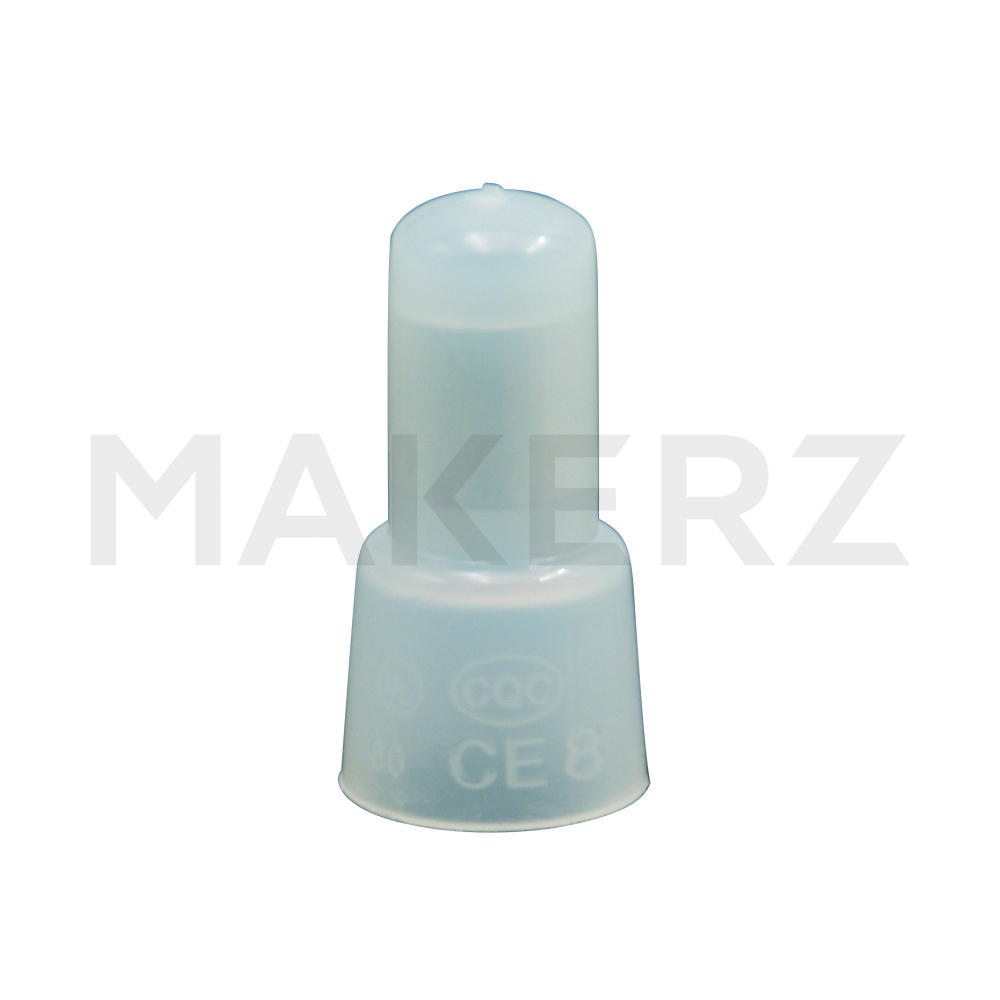

スリーブ（接続端子）	筒状で両端から電線を挿入	電線同士を突き合わせて圧着	・電線の中継接続が可能・防水タイプもある・配線の延長に便利	・接続部が太くなる・振動に弱い場合がある	電線の中継、延長、補修

圧着端子・差し込みピンの用途別おすすめ

使用環境や目的に応じて、最適な圧着端子・差し込みピンをご提案します。

制御盤の端子台配線向け

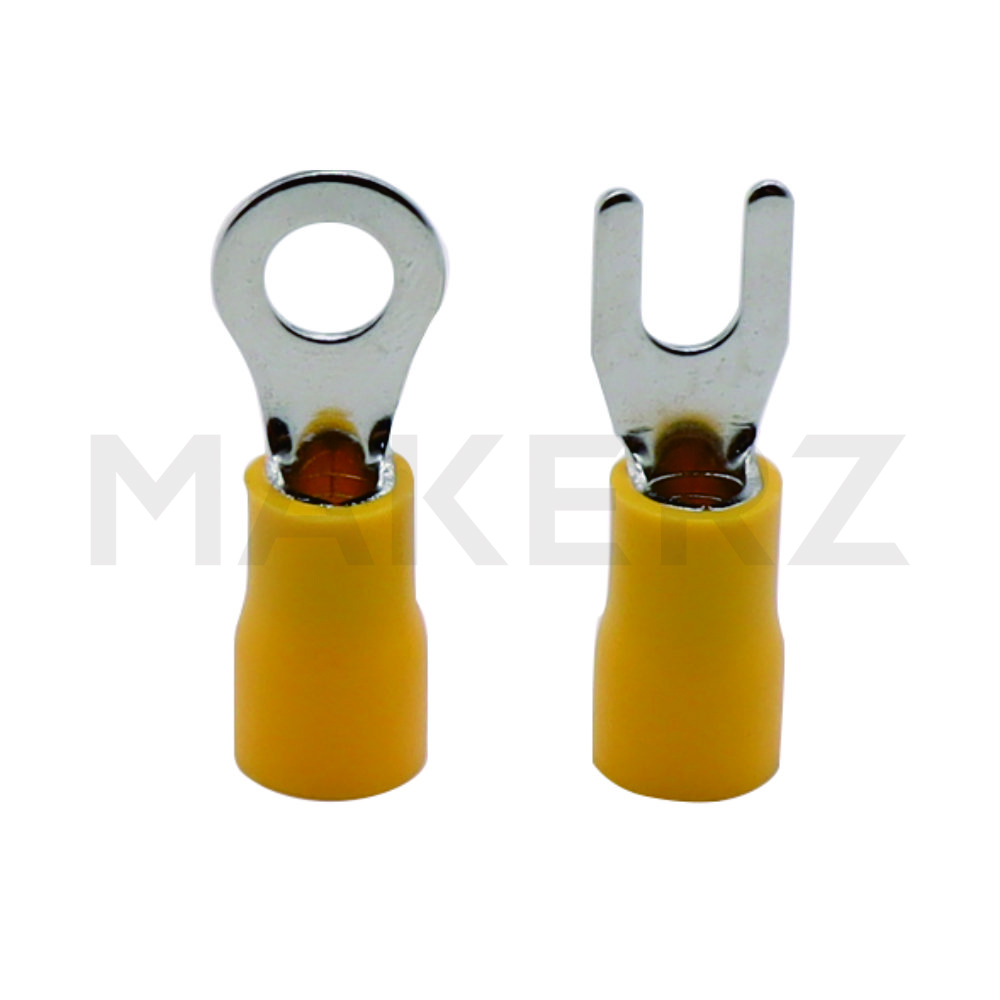

推奨タイプ：絶縁被覆付き丸形端子 M3〜M4

理由：制御盤の端子台には、絶縁被覆付き丸形端子が最適です。色分けされた絶縁スリーブで電線サイズを識別でき、密集配線でも短絡を防止します。端子台のネジサイズはM3またはM4が一般的です。

材質：銅製錫メッキ、絶縁スリーブ付き（赤：1.25sq、青：2sq、黄：5.5sq）

産業機械の電源配線向け

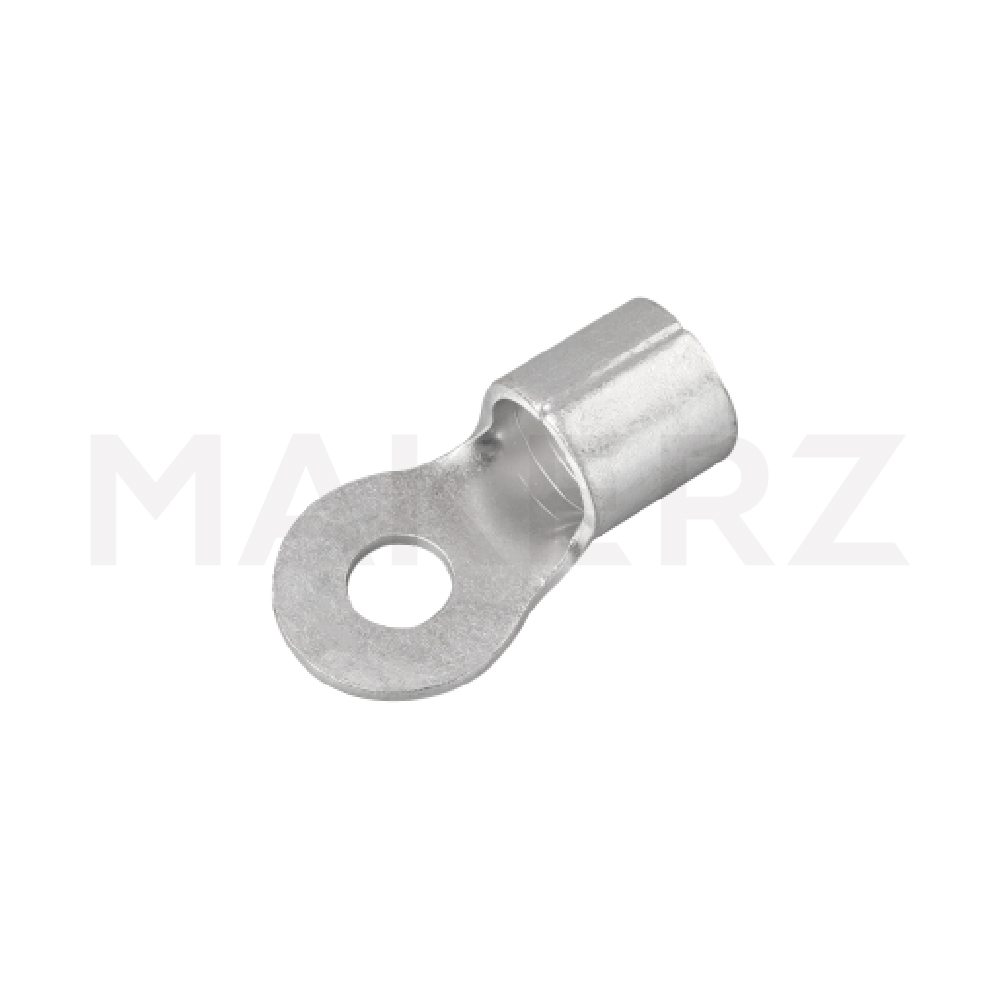

推奨タイプ：裸丸形端子 M5〜M8、大電流対応

理由：モーターや装置への電源配線には、大電流に対応した裸端子を使用します。 5.5sq以上の太線には裸端子が一般的で、別途熱収縮チューブで絶縁します。ネジサイズM5〜M8の端子を選び、確実に締め付けてください。

材質：銅製錫メッキ、定格電流30A以上

コネクタ自作・補修向け

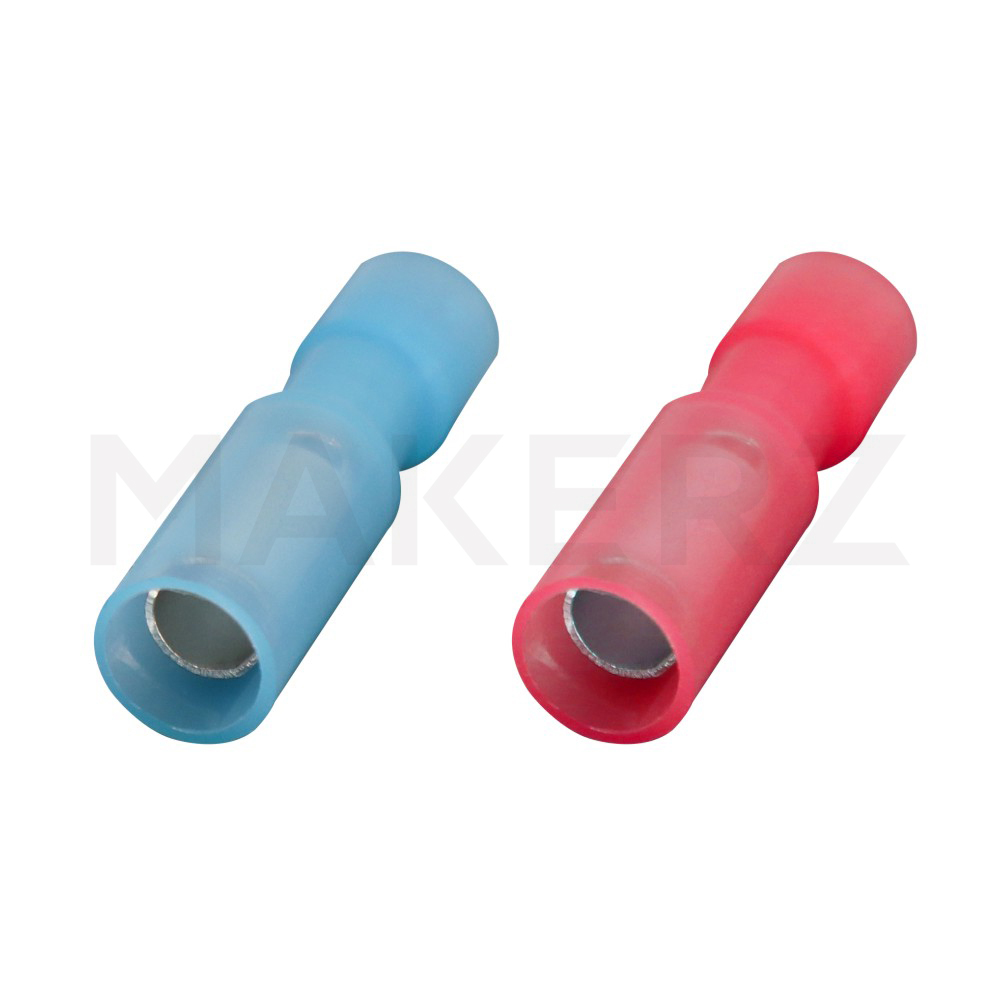

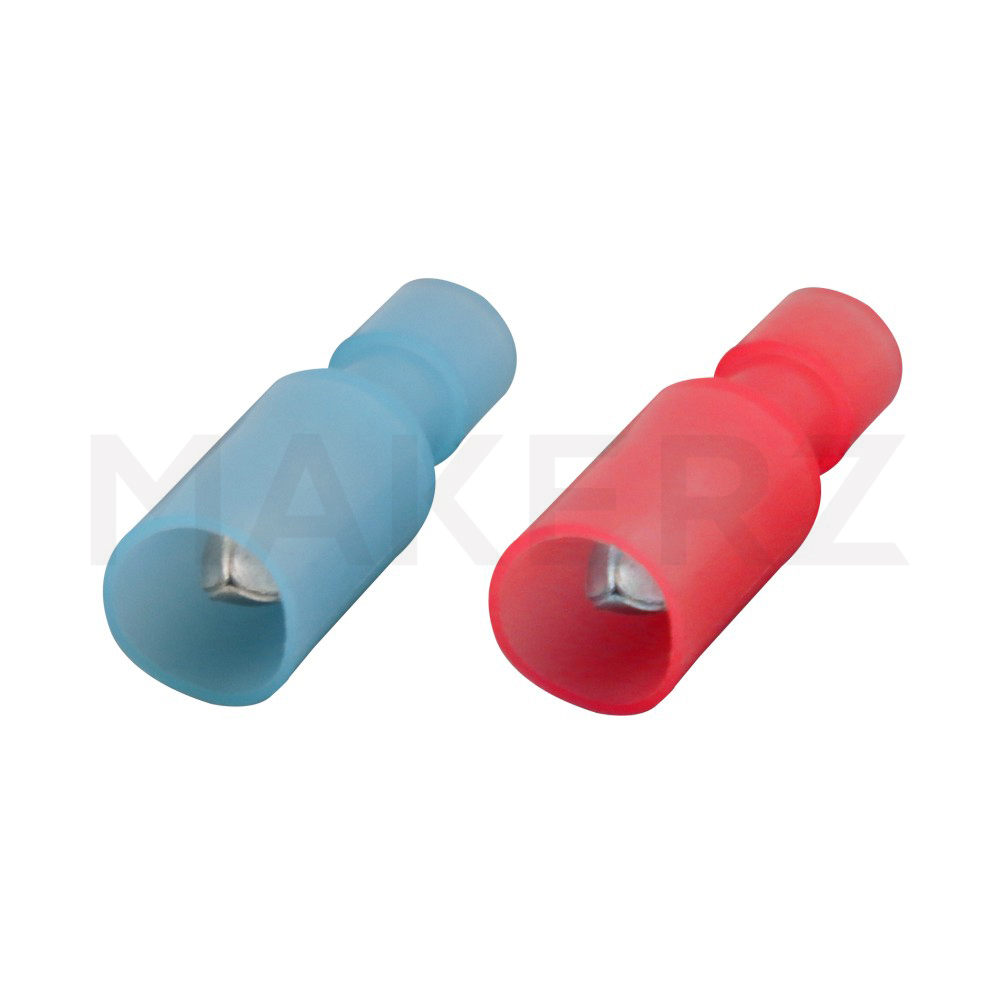

推奨タイプ：差し込みピン、コンタクトピン

理由：コネクタの自作や補修には、専用の差し込みピンを使用します。コネクタハウジングの規格（2.54mmピッチ等）に合ったピンを選び、専用の圧着工具で確実に圧着してください。信号線には細線対応の小型ピンが必要です。

材質：銅合金金メッキ（接触抵抗低減）

圧着端子・差し込みピンのよくある質問（FAQ）

Q. 圧着端子の正しい圧着方法は？

A. 正しい圧着手順： 1. 電線の被覆を適切な長さ（8〜10mm程度）剥く 2. 端子に電線を奥まで挿入（導体が見える位置まで） 3. 専用の圧着ペンチで端子をかしめる 4. 軽く引っ張って抜けないか確認圧着が不十分だと接触不良や抜けの原因になります。専用の圧着工具を使い、手動ペンチの場合は全ストロークまで握ってください。

Q. 絶縁スリーブの色の意味は？

A. 一般的な色分け（JIS準拠）：赤：1.25sq（AWG16）青：2sq（AWG14）黄：3.5〜5.5sq（AWG10〜12）無色透明：0.5sq以下メーカーによって若干異なる場合がありますが、この色分けが最も一般的です。配線時の識別に役立ちます。

Q. 裸端子と絶縁端子の使い分けは？

A. 絶縁端子（絶縁スリーブ付き）：・制御盤内の密集配線・短絡リスクがある場所・色分けで識別したい場合裸端子（絶縁スリーブなし）：・太線（8sq以上）の電源配線・高電流（50A以上）の接続・別途熱収縮チューブで絶縁する場合一般的には絶縁端子が安全で便利です。

Q. 圧着工具（圧着ペンチ）の選び方は？

A. 圧着工具は対応する端子サイズで選びます：小型（0.5〜2sq）：手動圧着ペンチ（2,000〜5,000円）中型（1.25〜5.5sq）：ラチェット式圧着ペンチ（5,000〜10,000円）大型（8sq以上）：油圧式圧着工具（30,000円〜）ラチェット式は全ストロークまで握らないと開放されず、確実な圧着ができます。頻繁に使用するなら、ラチェット式がおすすめです。

Q. スリーブ（接続端子）の選び方は？

A. スリーブは接続する電線の太さで選びます： 1.25sq用、2sq用、3.5sq用など、電線サイズごとに専用品があります。異なる太さの電線を接続する場合は、太い方に合わせます。防水が必要な場合は、防水熱収縮スリーブを選びます。圧着後、軽く引っ張って抜けないことを確認してください。

Q. Y形端子と丸形端子の使い分けは？

A. 丸形端子：・永久接続、長期間外さない箇所・振動が多い環境・高い信頼性が必要 Y形端子：・頻繁に着脱する箇所・メンテナンスが多い装置・作業効率を重視振動が多い産業機械では丸形端子、試作や頻繁変更する装置ではY形が便利です。

Q. 圧着端子の定格電流はどのくらい？

A. 電線サイズによって定格電流が決まります（一般的な目安）： 0.5sq：約3A 1.25sq：約10A 2sq：約15A 3.5sq：約20A 5.5sq：約30A 8sq：約40A 実際の許容電流は、配線長、周囲温度、密集度によって変わります。余裕を持った選定が重要です。
