セットカラー

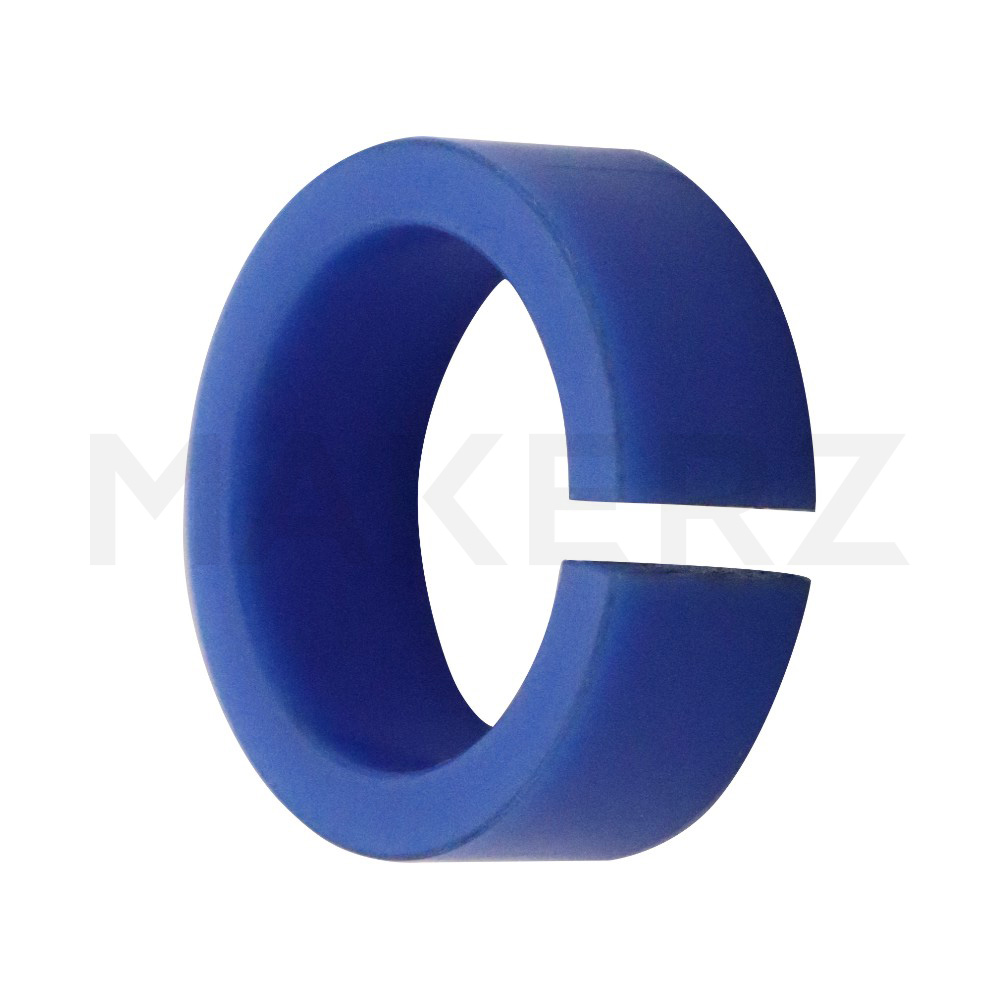

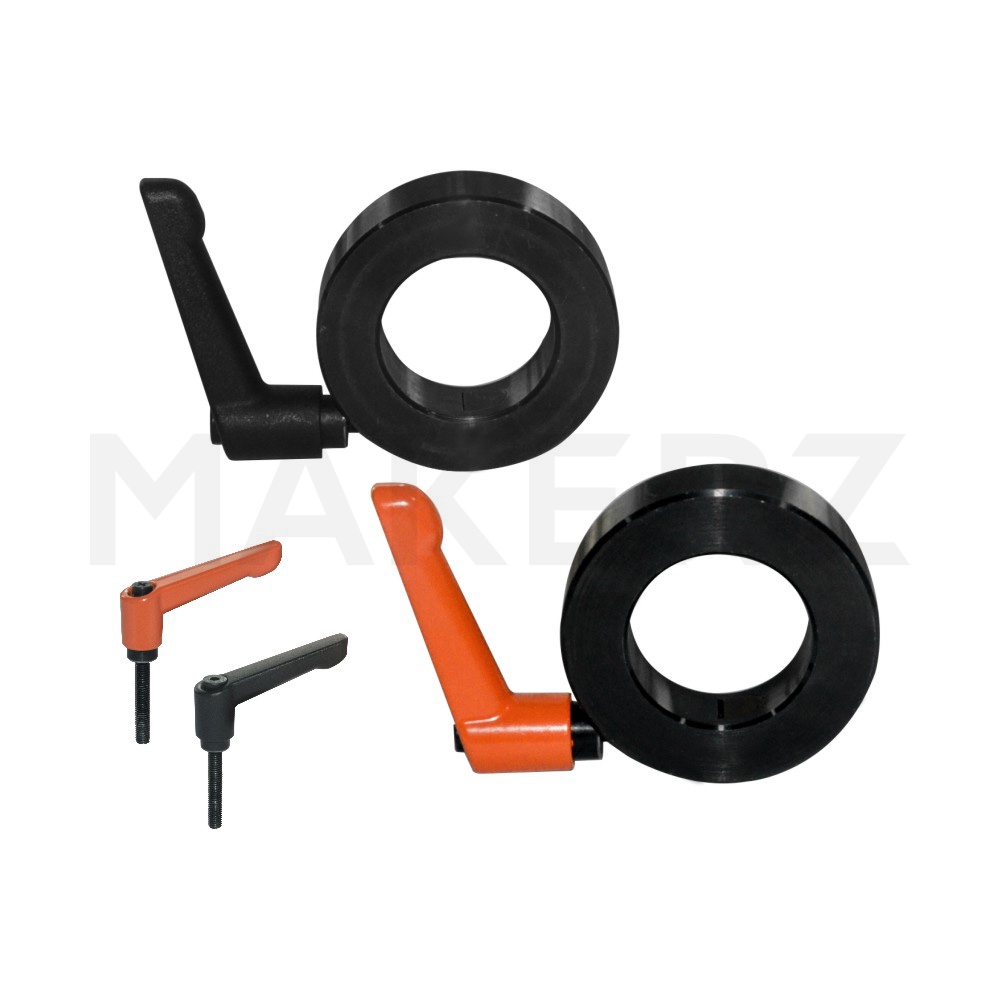

セットカラーを販売する通販サイトです。シャフトや軸の位置決め・固定に使用され、止めねじ型・スリット型・クランプレバー型・分離型・樹脂系など多様なタイプをご用意。内径・厚さ・材質も豊富に取り揃えています。

セットカラーとは、シャフトや軸に取り付けて部品の位置決めや固定を行う円筒形の機械要素部品です。シャフトの位置決めや抜止めを目的として使用されます。止めねじ式、分離式、スリット式など、用途に応じた多様なタイプをご用意しています。

セットカラーの特長・用途

セットカラーの主な特長

確実な固定力：ねじ締結により強力にシャフトを固定し、振動や衝撃にも耐える保持力を発揮
取り付け・取り外しが容易：ねじを緩めるだけで着脱可能。メンテナンスや部品交換が簡単
豊富なサイズバリエーション：内径3mm〜100mm超まで幅広いシャフト径に対応可能
多様な締結方式：止めねじ式、分離式、スリット式など、用途に応じた選択が可能

セットカラーの主な用途

コンベアローラーのスプロケット取り付け
リニアシャフトの軸方向位置決め
ファンやブロワーの羽根車固定

セットカラーの選び方のポイント

最適なセットカラーを選ぶためには、以下のポイントを確認しましょう。

1 シャフト径（内径）

取り付けるシャフトの直径に合わせて選びます。一般的には3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、20mm、25mm、30mmなど標準規格サイズがあります。

2 締付方式（止めねじ式/ 分離式 / スリット式）

止めねじ式は最も一般的で低コストですが、締付力がやや弱めです。分離式は2本のねじで対向締めするため強固な固定が可能で、動力伝達用途に適しています。スリット式は均等に締め付けるため、シャフトへのダメージが少なく高精度な用途に最適です。

3 材質と表面処理

標準はスチール（S45C）製で、表面処理は黒染めまたは無電解ニッケルメッキです。ステンレス（SUS304）は耐食性が必要な環境で使用します。アルミ製は軽量化が求められる場合に選定します。屋外や高湿度環境では錆に強い表面処理品を推奨します。

4 外径と幅

取り付けスペースの制約を確認します。外径は内径の約1.5〜2倍が標準ですが、薄型タイプや厚肉タイプもあります。幅（高さ）は内径の0.5〜1倍程度が一般的です。高トルク伝達が必要な場合は幅の広いタイプを選びます。

5 ねじサイズと締付トルク

止めねじのサイズ（M3、M4、M5、M6など）により締付力が変わります。高トルク伝達や重荷重用途では大きなねじサイズが必要です。

セットカラーの種類別比較

セットカラーは締付方式によって主に3つのタイプに分類されます。使用条件と必要な固定力に応じて最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

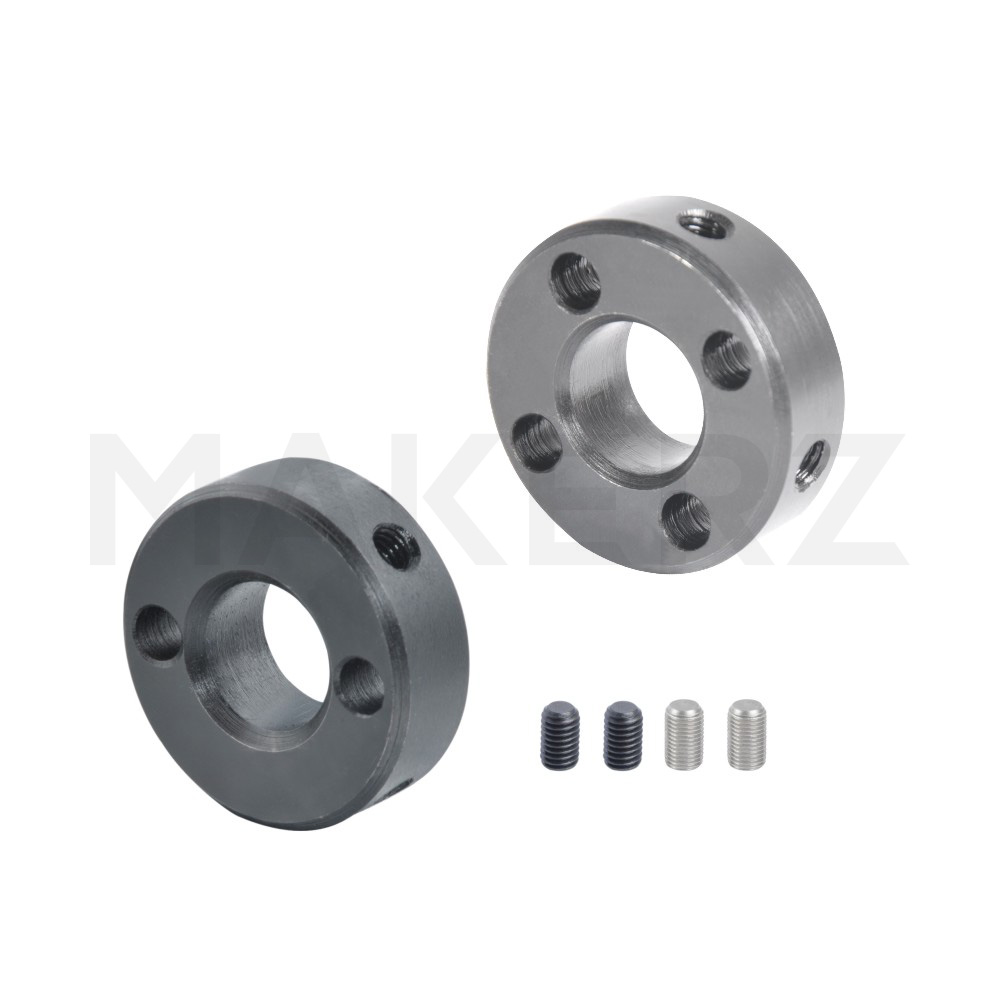

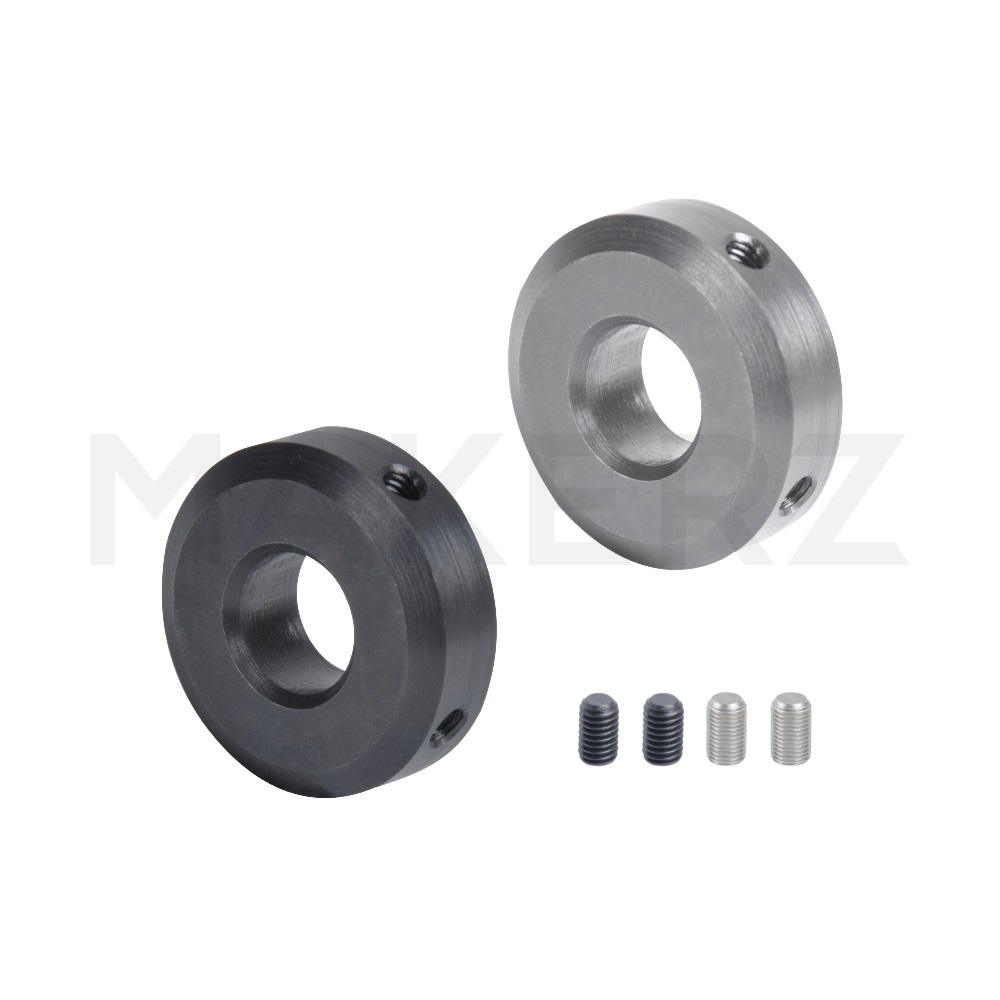

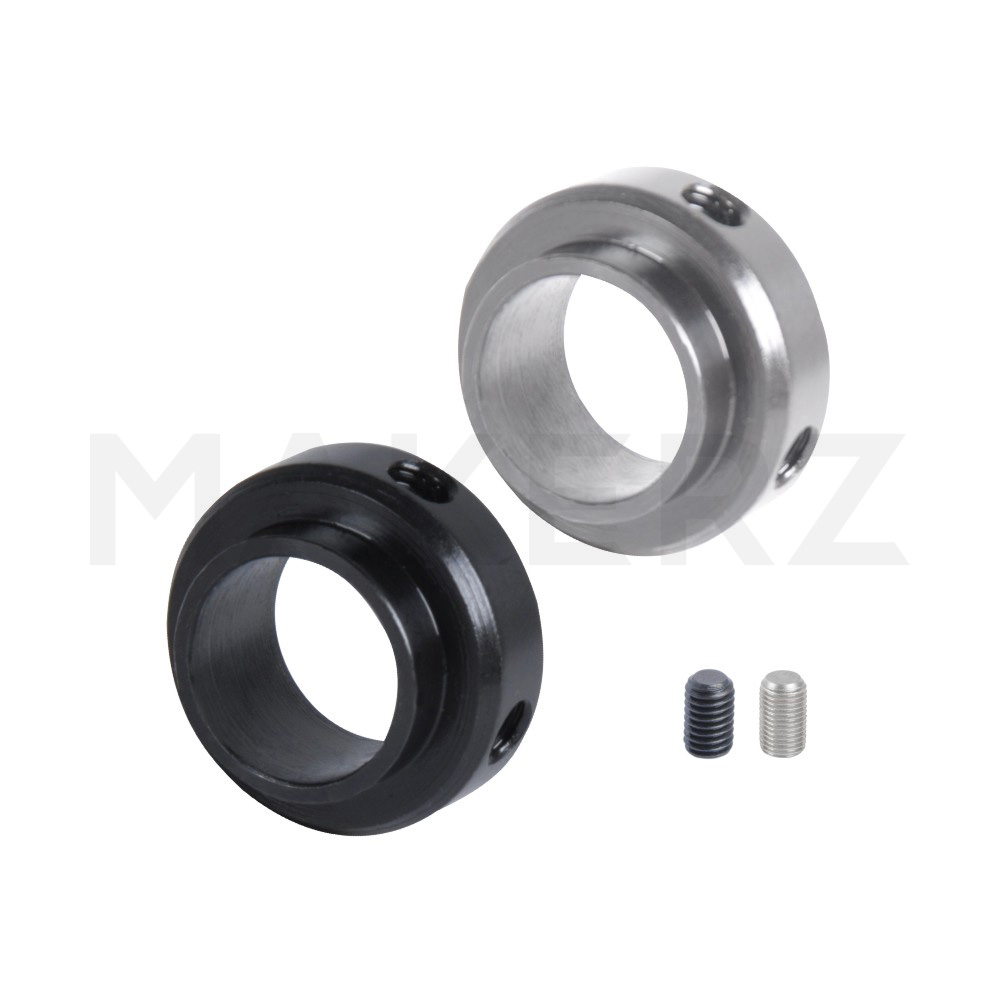

止めねじ式	側面に1本の止めねじを配置	止めねじでシャフトに直接押し付けて固定	・最も安価で入手しやすい・取り付けが簡単・コンパクト設計	・締付力がやや弱い・シャフトに傷が付きやすい・偏荷重がかかる	軽荷重用途、位置決め、低速回転部

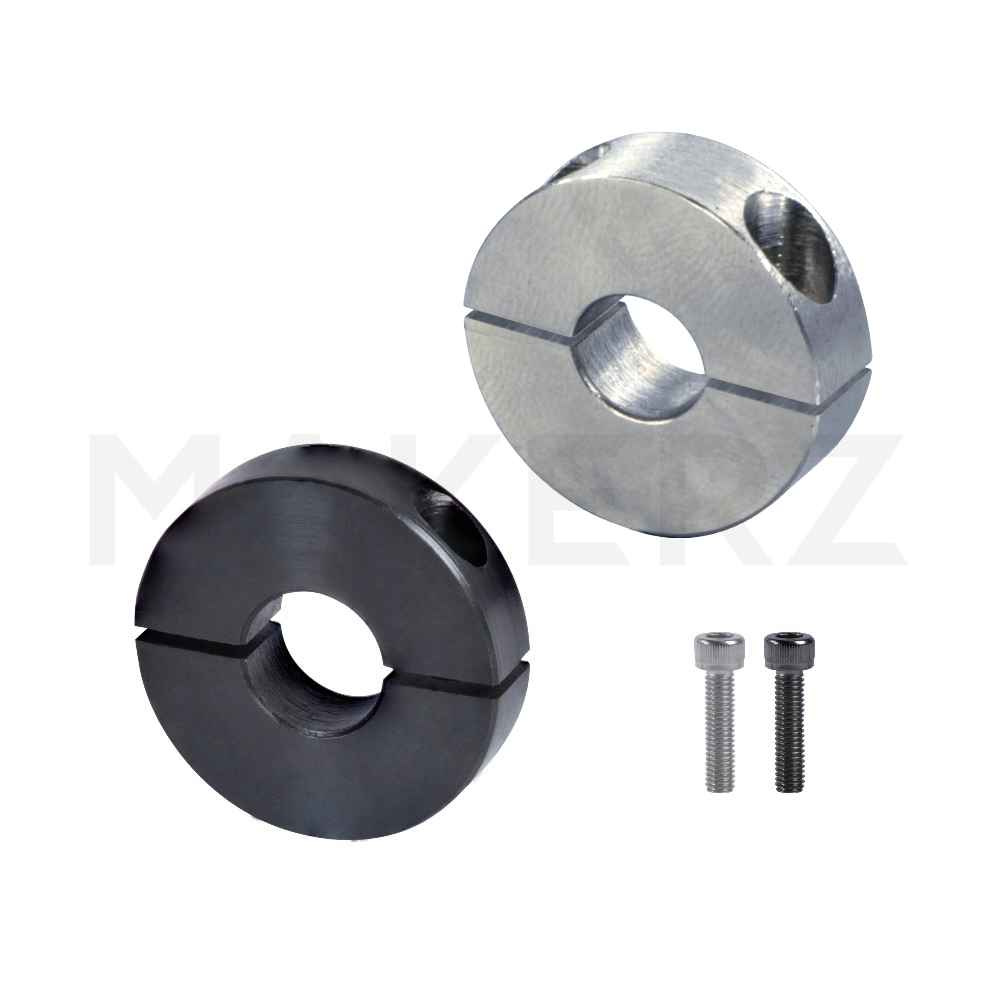

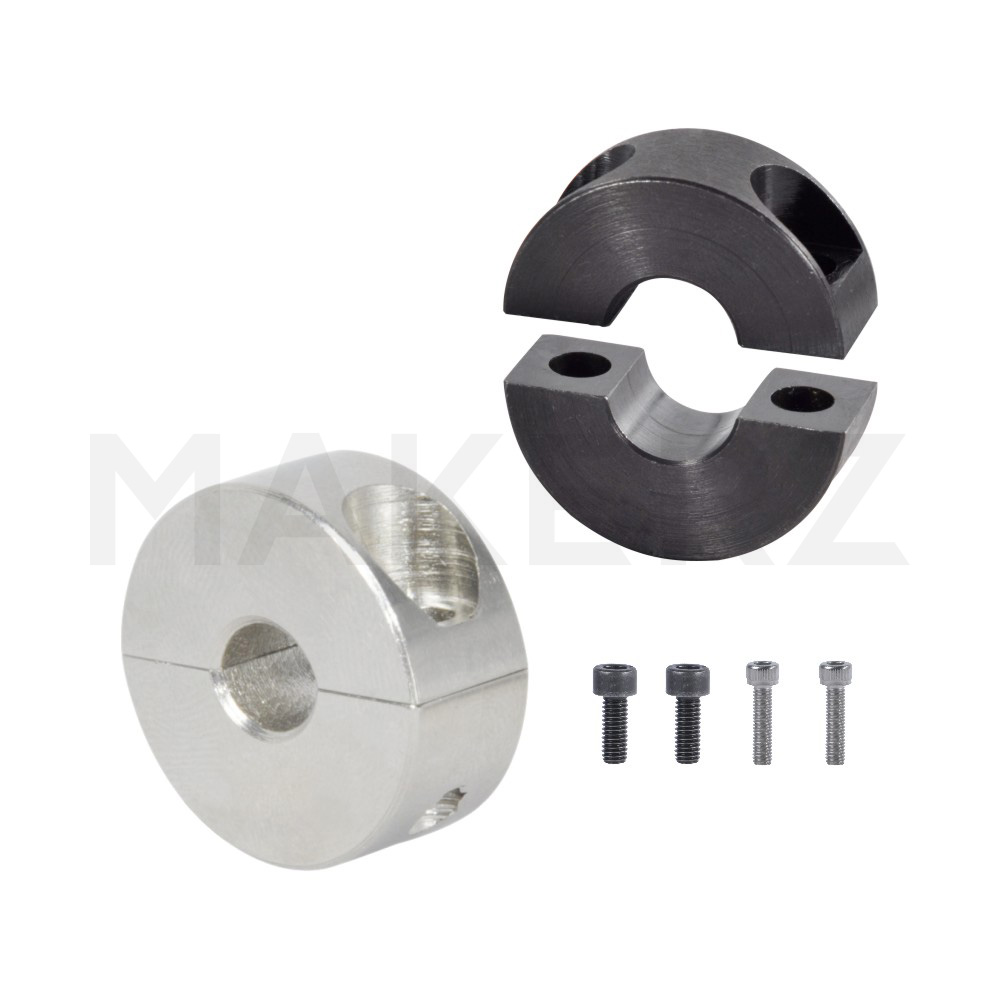

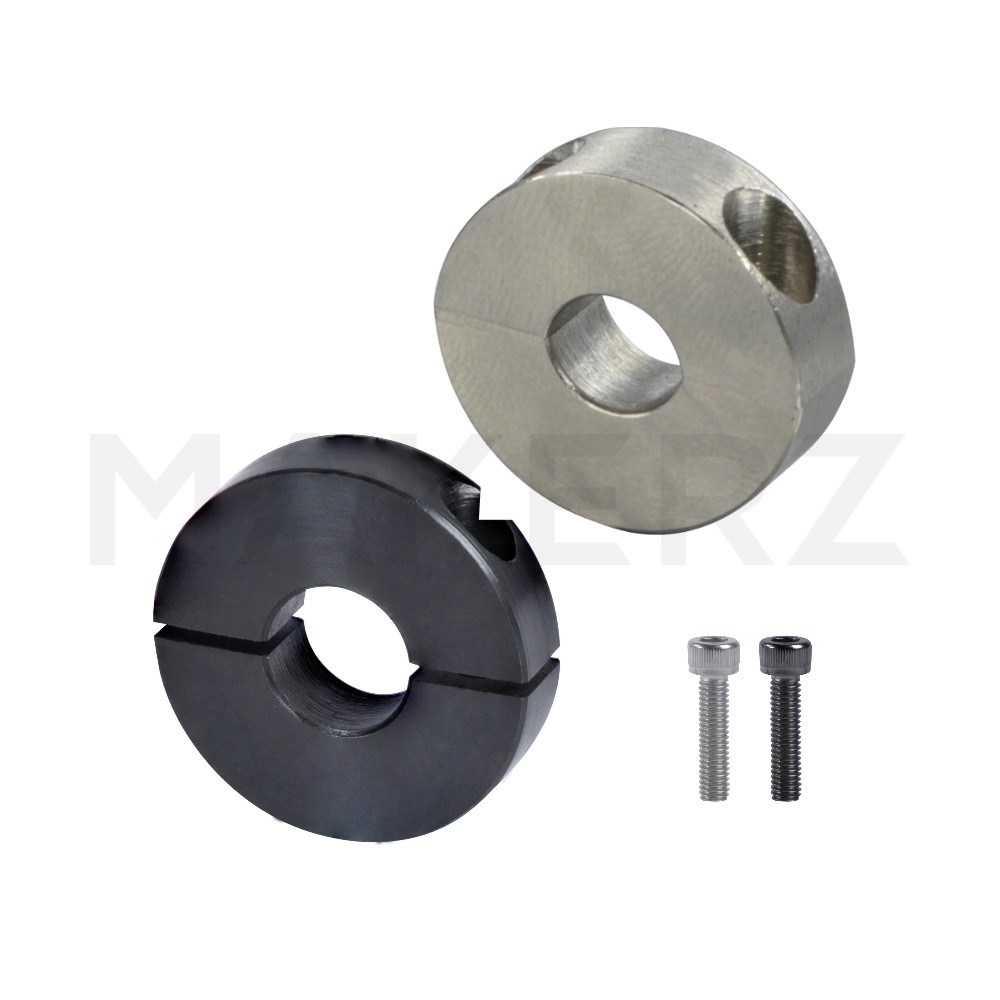

分離式	対向する2箇所に止めねじを配置	2本のねじで均等に締め付けて固定	・強固な固定力・高トルク伝達が可能・バランスの良い締付	・止めねじ式より高価・取り付けスペースがやや必要	動力伝達、高速回転部、重荷重用途

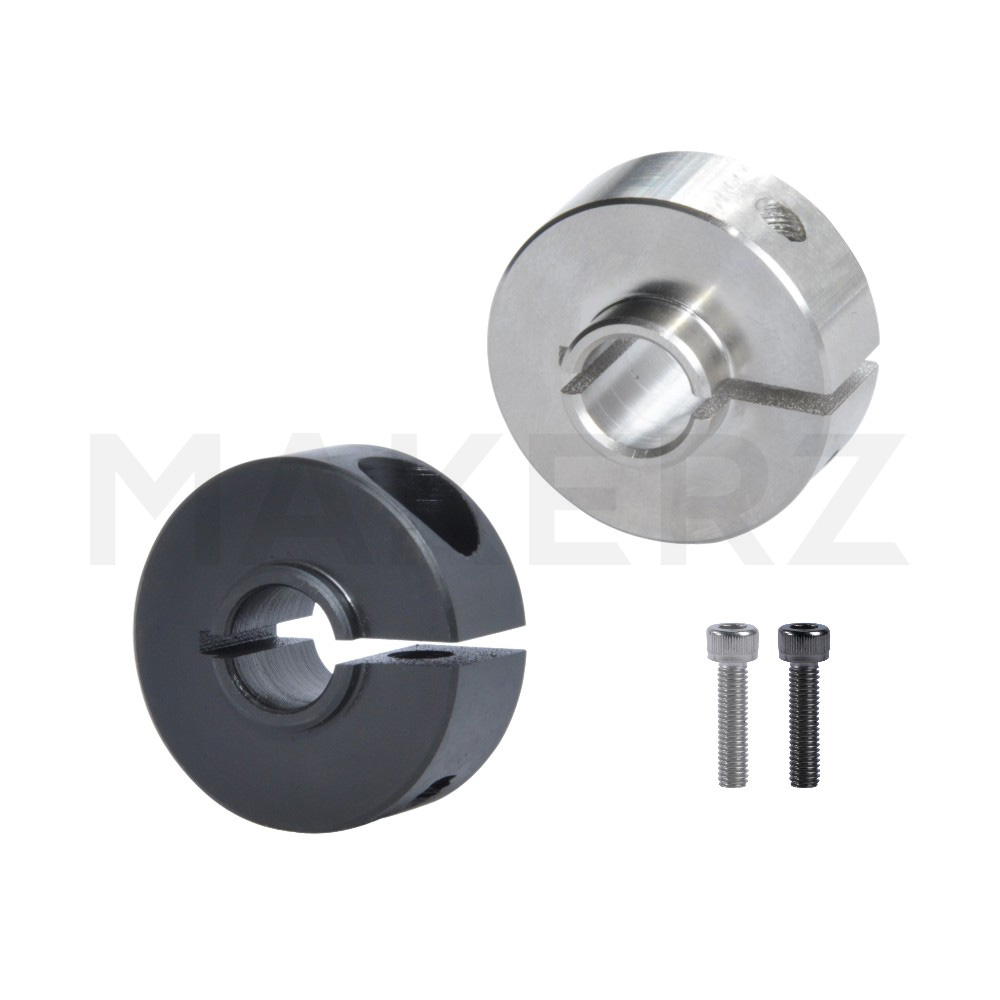

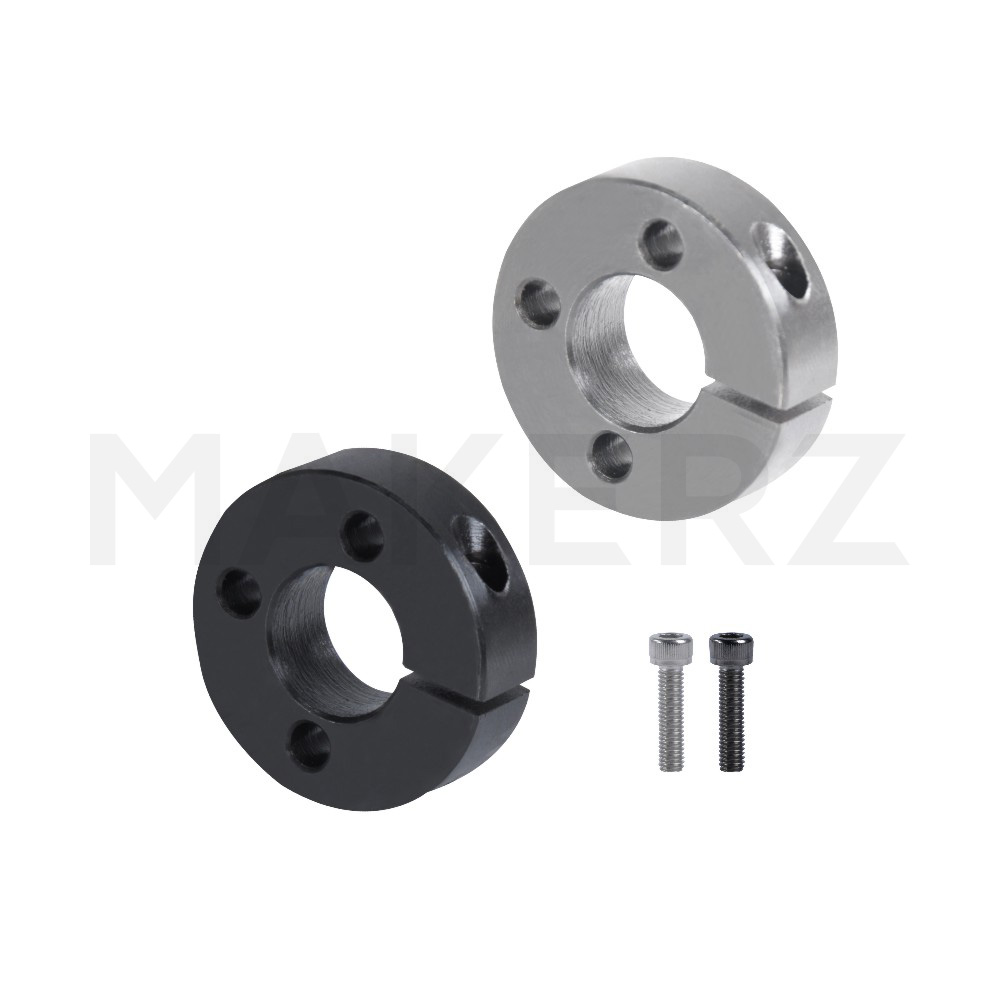

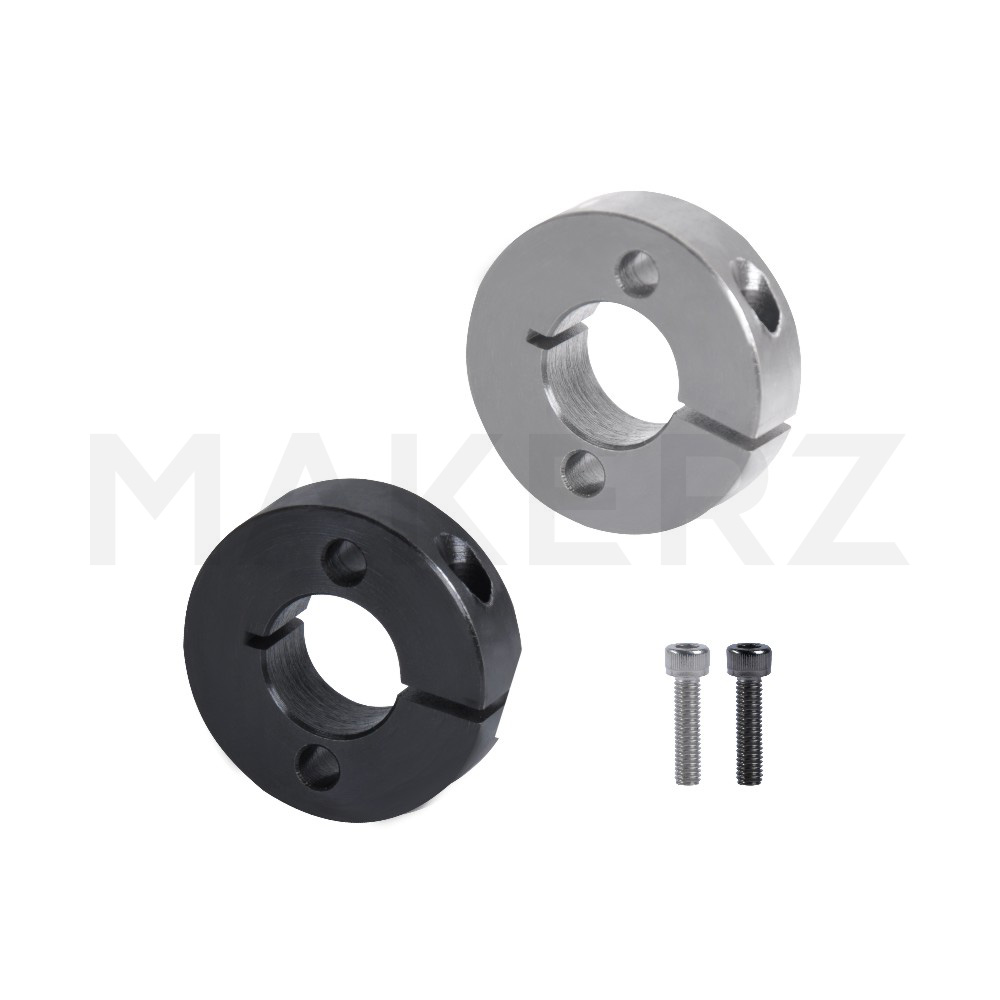

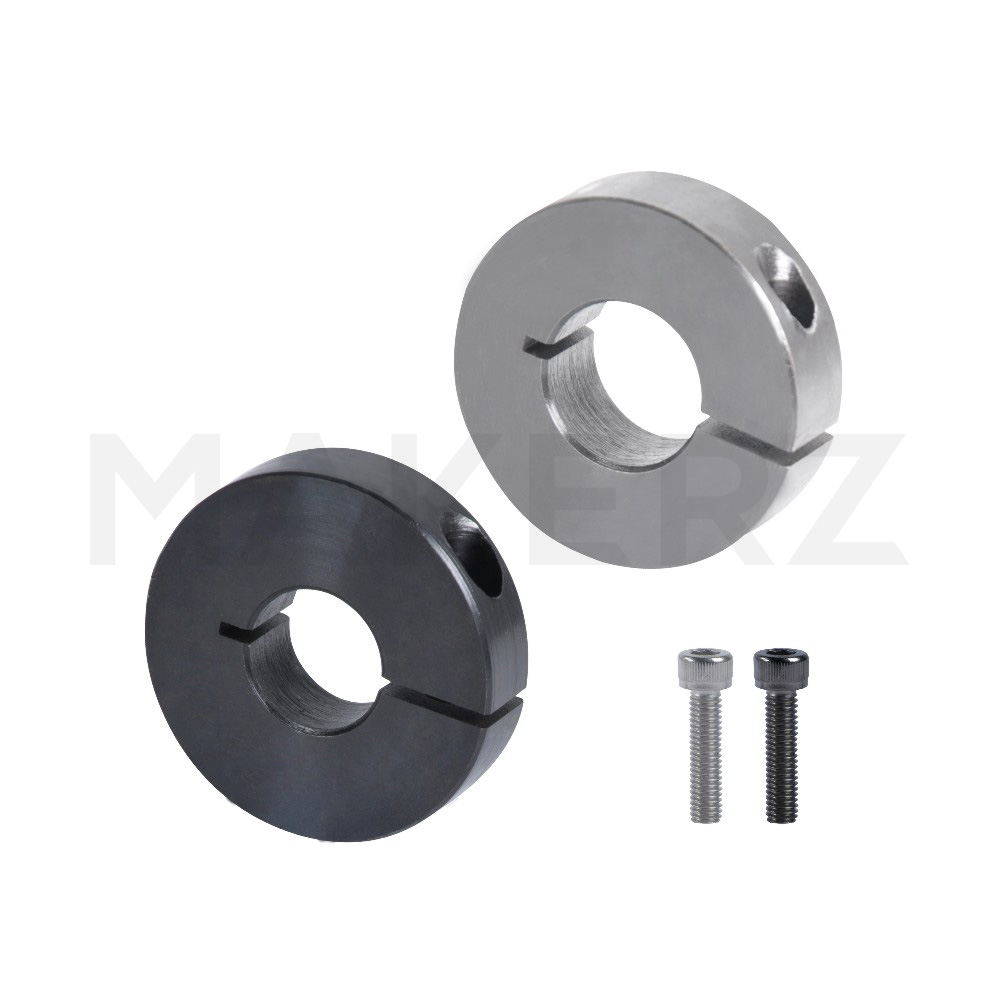

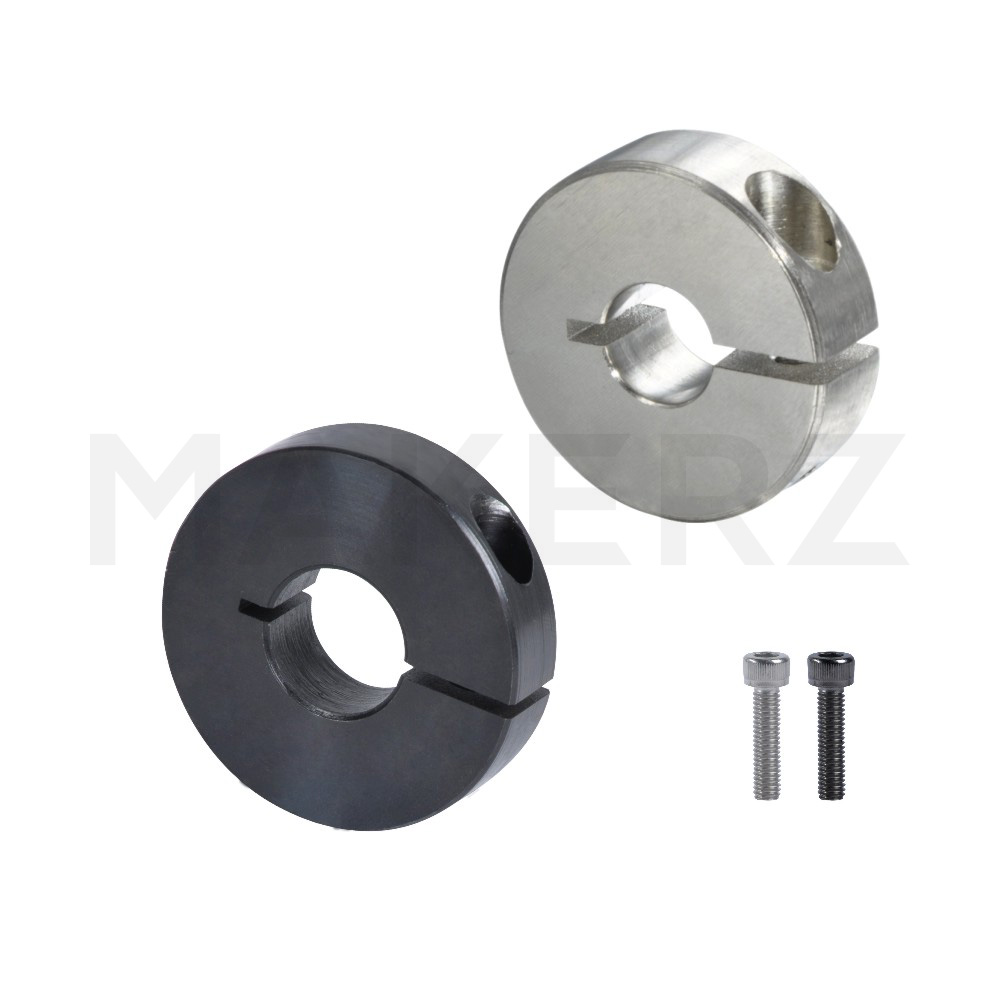

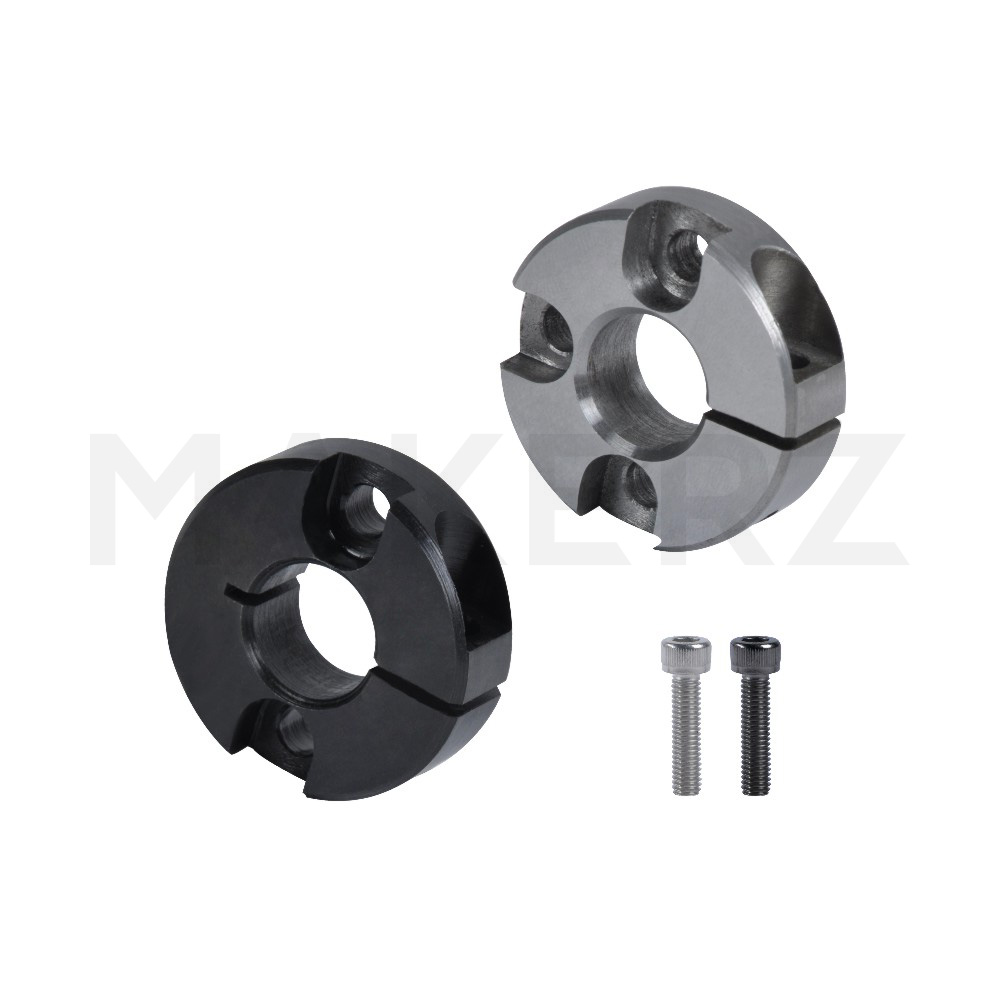

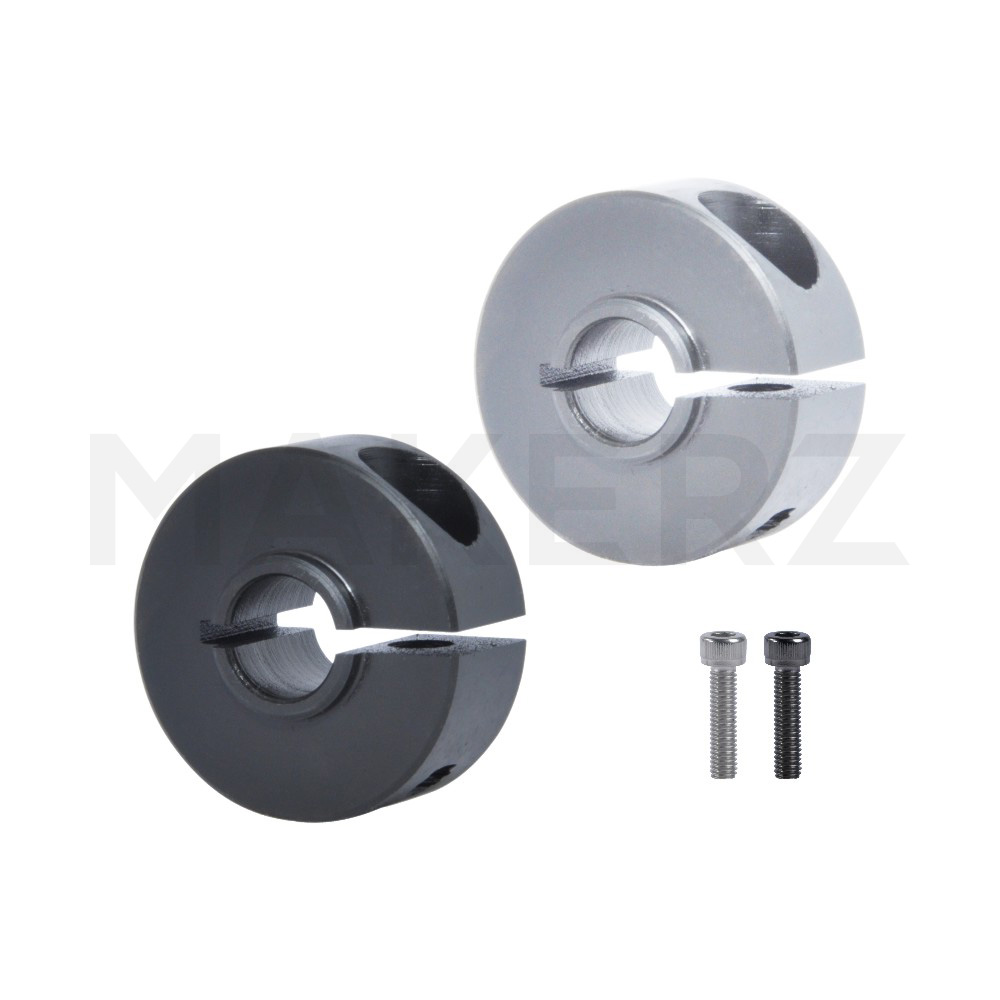

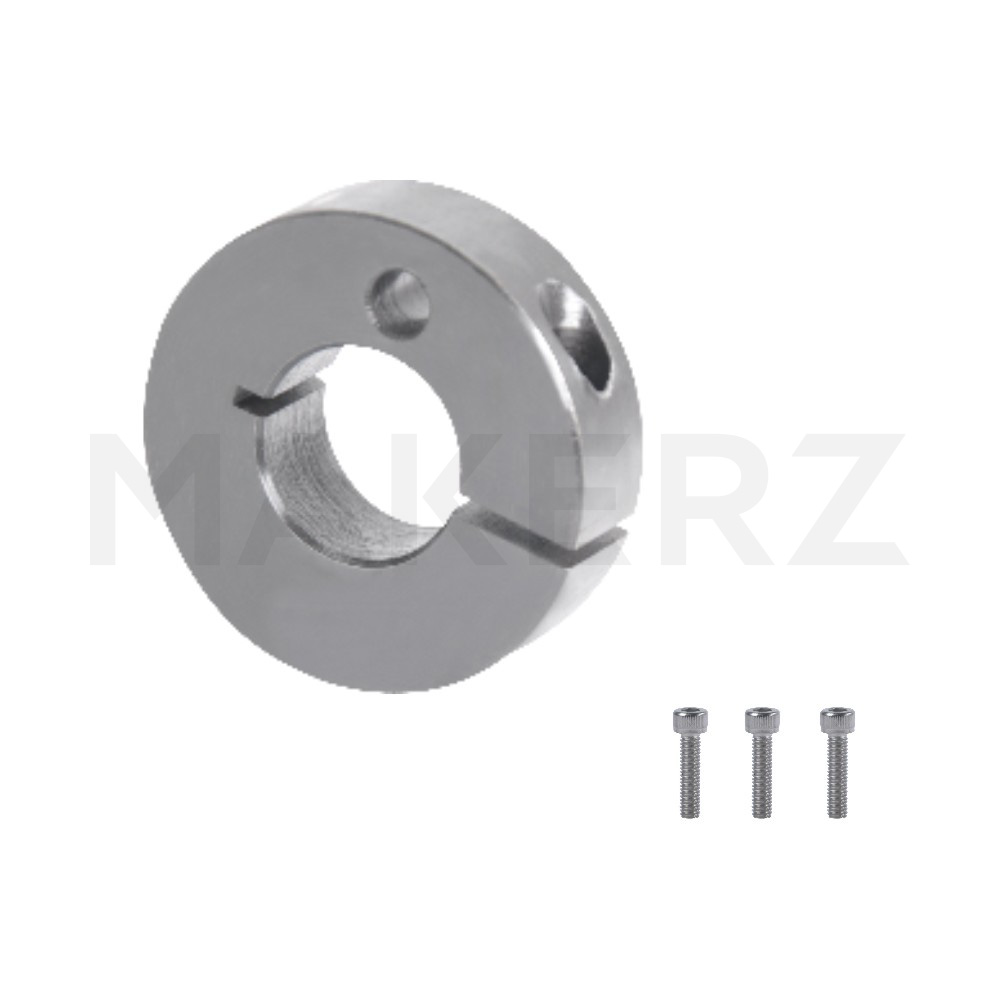

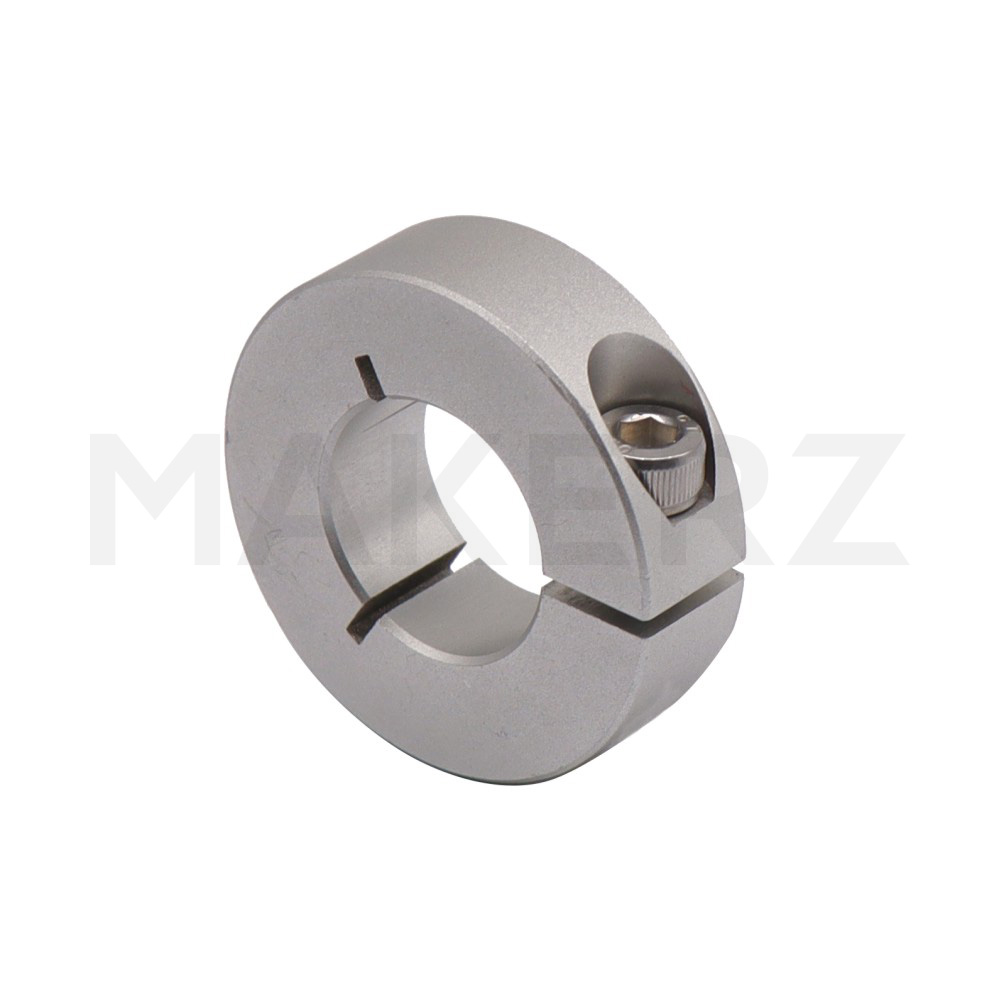

スリット式（クランプ式）	スリット入りでねじ締めにより全周均等締付	ねじ締めでスリットを狭めてシャフトを締め付け	・シャフトへのダメージ最小・全周均等な締付力・高精度な固定	・価格が高い・高トルク伝達には不向き	精密機器、シャフト保護が必要な箇所、頻繁な着脱

セットカラーの用途別おすすめ

使用環境や目的に応じて、最適なセットカラーをご提案します。

モーターシャフトのプーリー固定

推奨タイプ：分離式内径6〜20mm

理由：モーターからベルトへ動力を伝達するため、高い固定力が必要です。分離式であれば滑りを防ぎ、確実にトルクを伝えられます。プーリーのボス部にセットカラーを組み込んで使用するケースが多く、適切な締付トルクで固定することが重要です

材質：スチール（S45C）黒染め、または無電解ニッケルメッキ

コンベアローラーのスプロケット固定

推奨タイプ：分離式内径15〜30mm

理由：搬送システムでは連続運転による振動や衝撃が加わります。分離式の強固な固定により、スプロケットのズレや回転を防止します。定期的な増し締めメンテナンスで長期間の安定稼働が可能です。

材質：ステンレス製、スチール製

リニアシャフトの位置決め

推奨タイプ：止めねじ式またはスリット式内径3〜16mm

理由：シャフトの軸方向位置を固定する用途です。荷重が小さい場合は止めねじ式で十分ですが、高精度が求められる場合はスリット式を選び、シャフトへの損傷を最小化します。

材質：スチール製

セットカラーのよくある質問（FAQ）

Q. セットカラーが緩む場合の対策は？

A. 緩み対策としては以下の方法があります： 1. 締付トルクを適正値で管理（トルクレンチ使用） 2. ロックタイトなど緩み止め剤の塗布 3. 分離式への変更 4. 定期的な増し締めメンテナンス振動が多い環境では特に緩み対策が重要です。

Q. 外径サイズの選び方は？

A. 外径は取り付けスペースの制約と必要な固定力で決まります。高トルク伝達が必要な場合は厚肉タイプを選定します。

Q. アルミシャフトにも使用できますか？

A. 使用可能ですが、アルミは軟らかいため注意が必要です。止めねじがシャフトに食い込みやすく、変形や傷のリスクがあります。
