リニアガイド

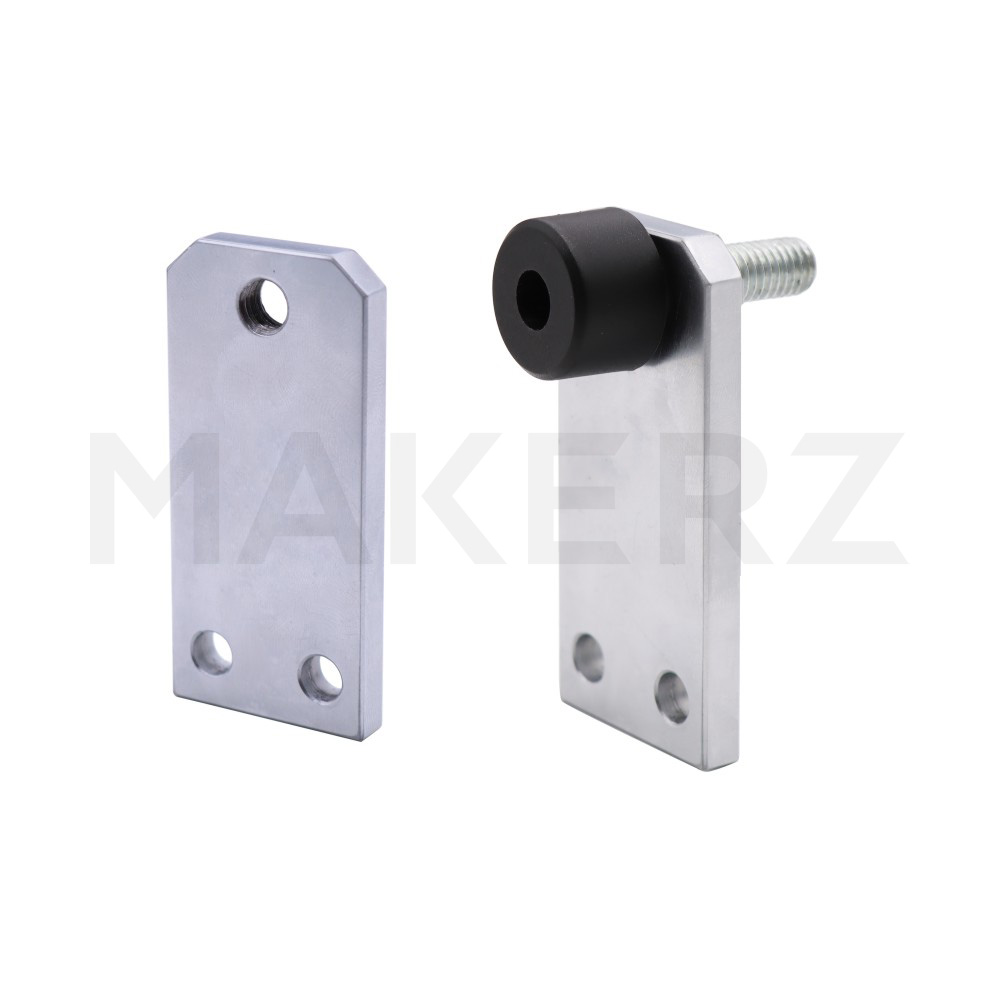

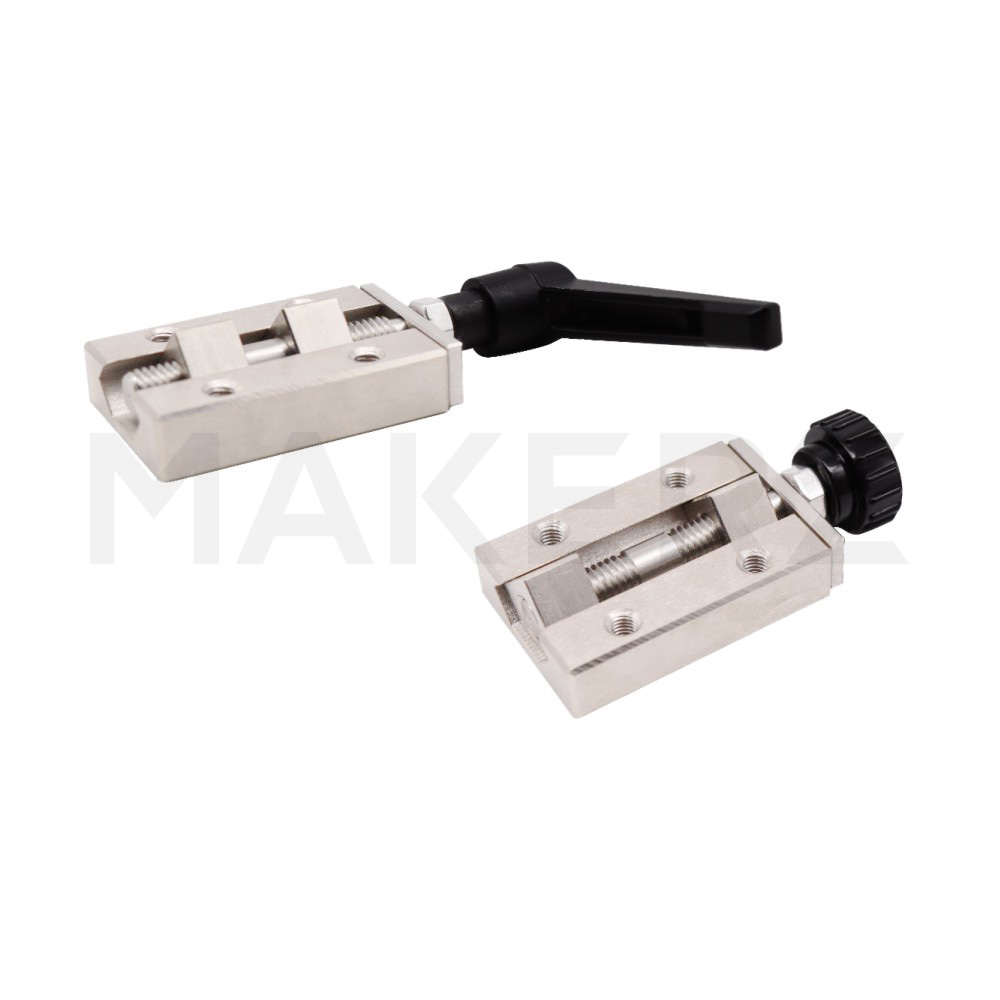

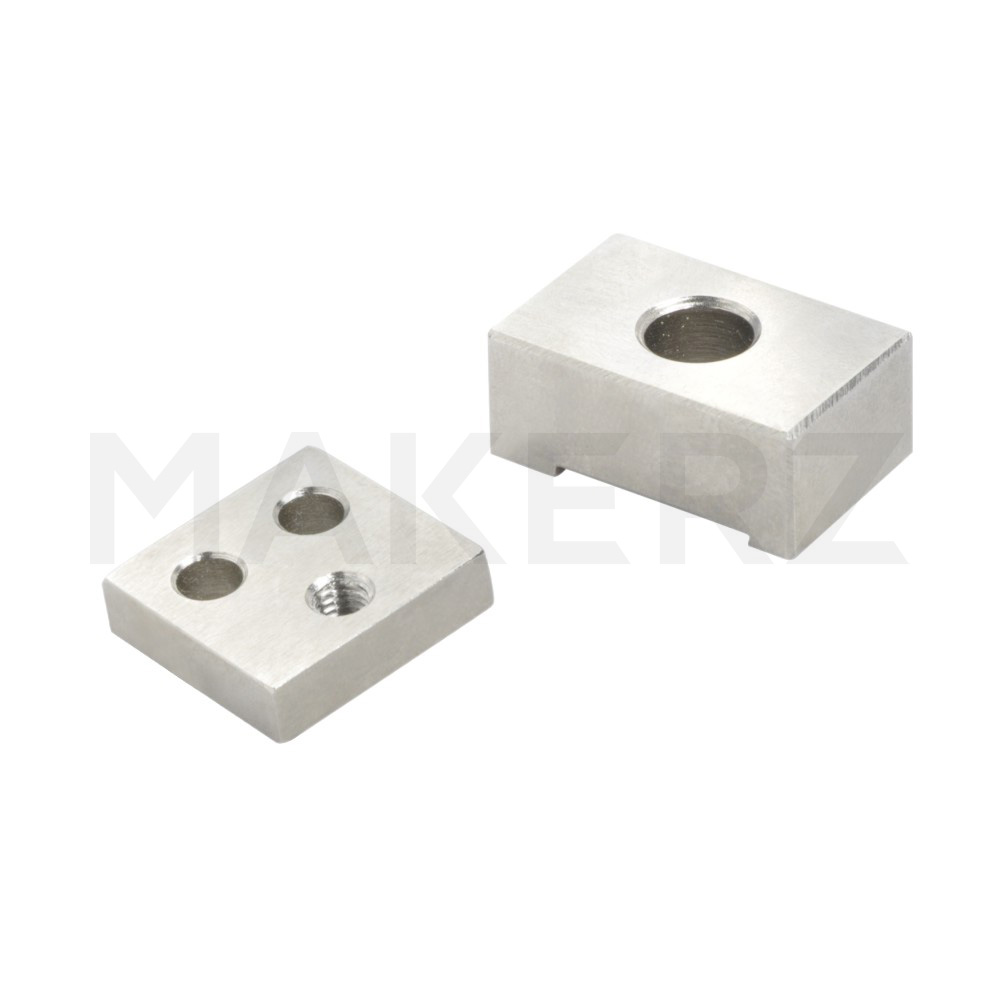

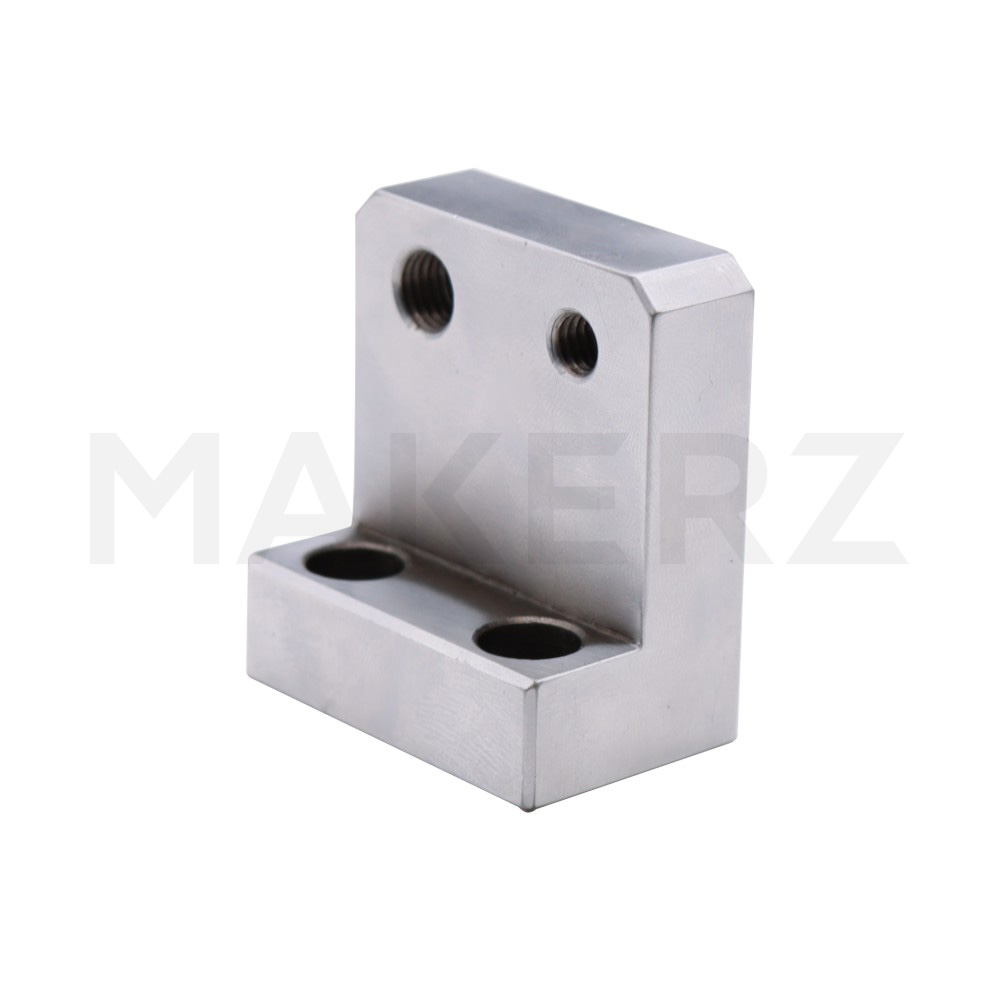

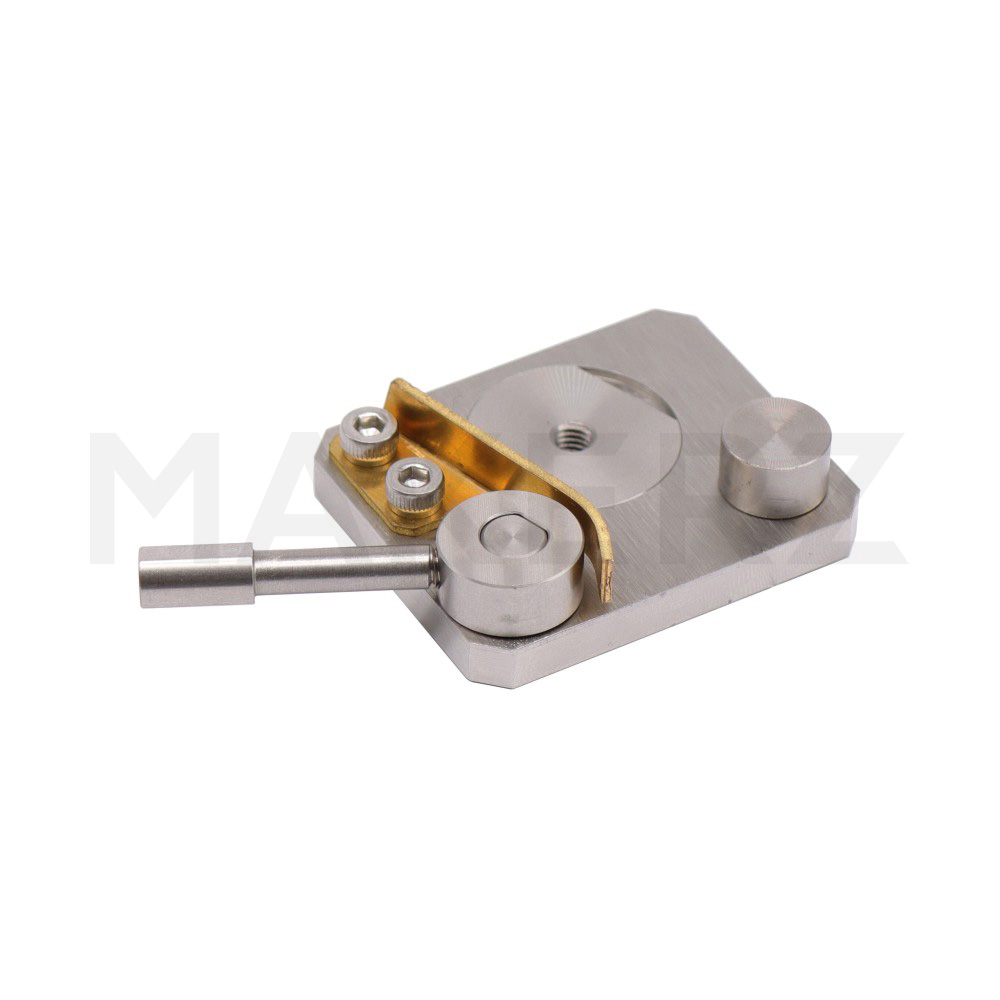

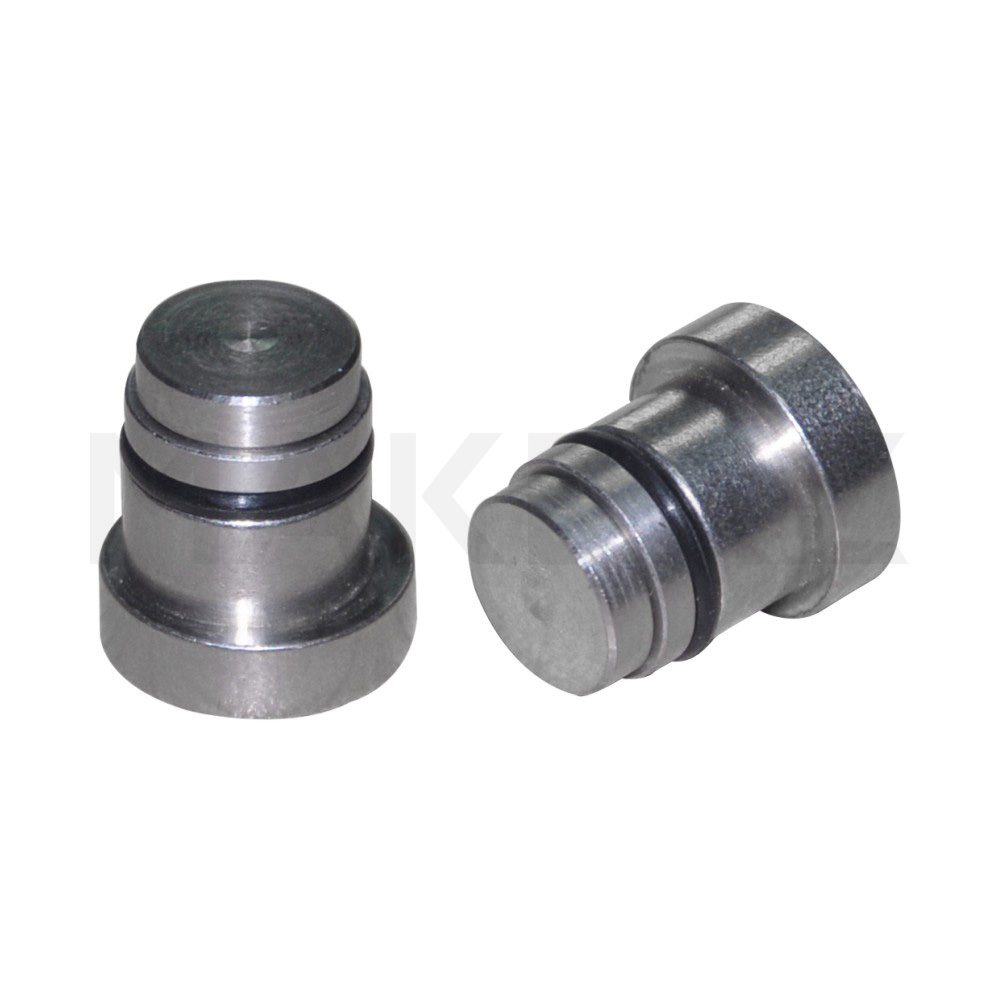

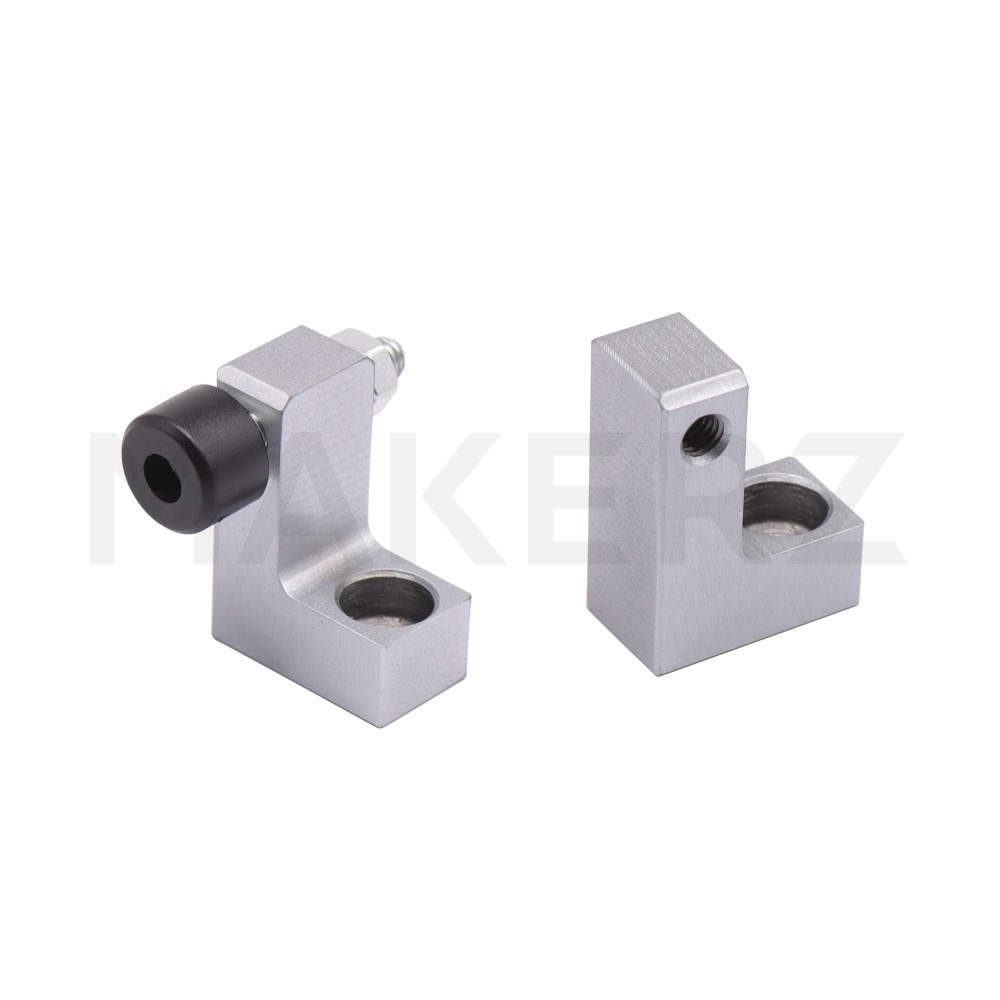

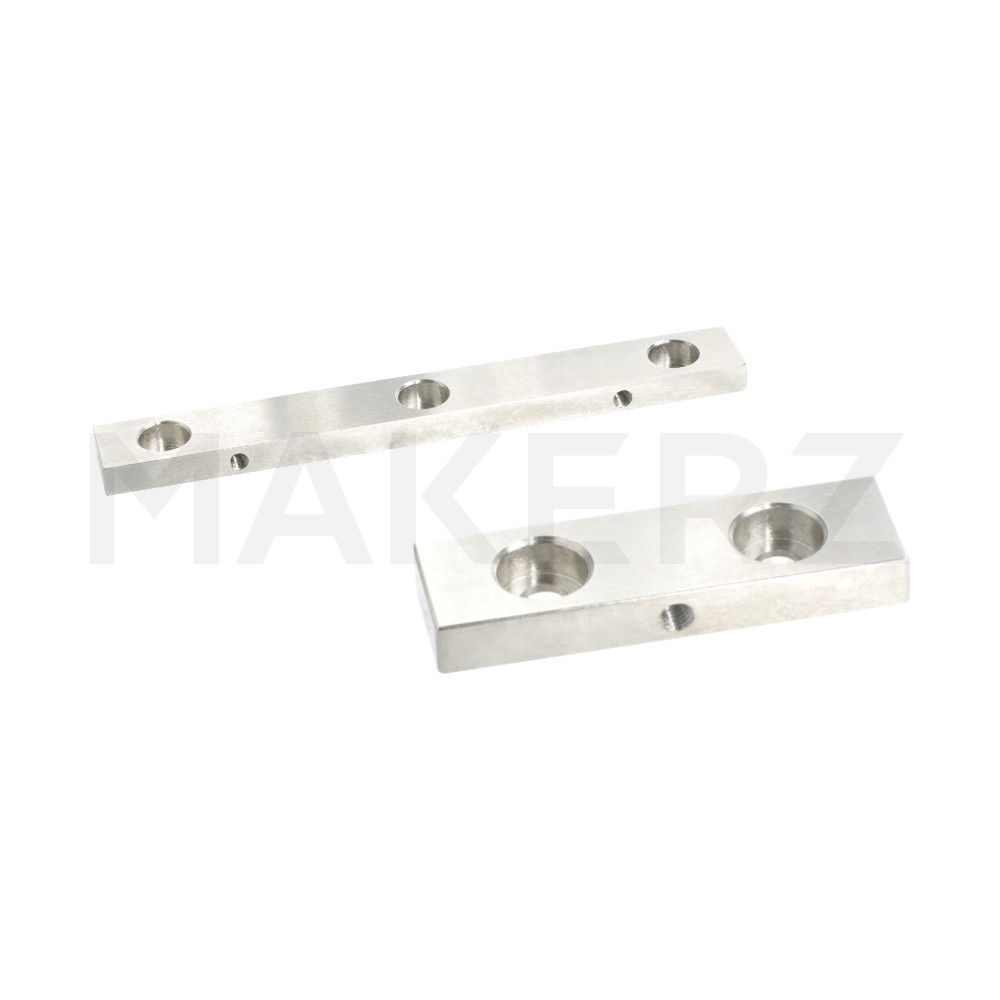

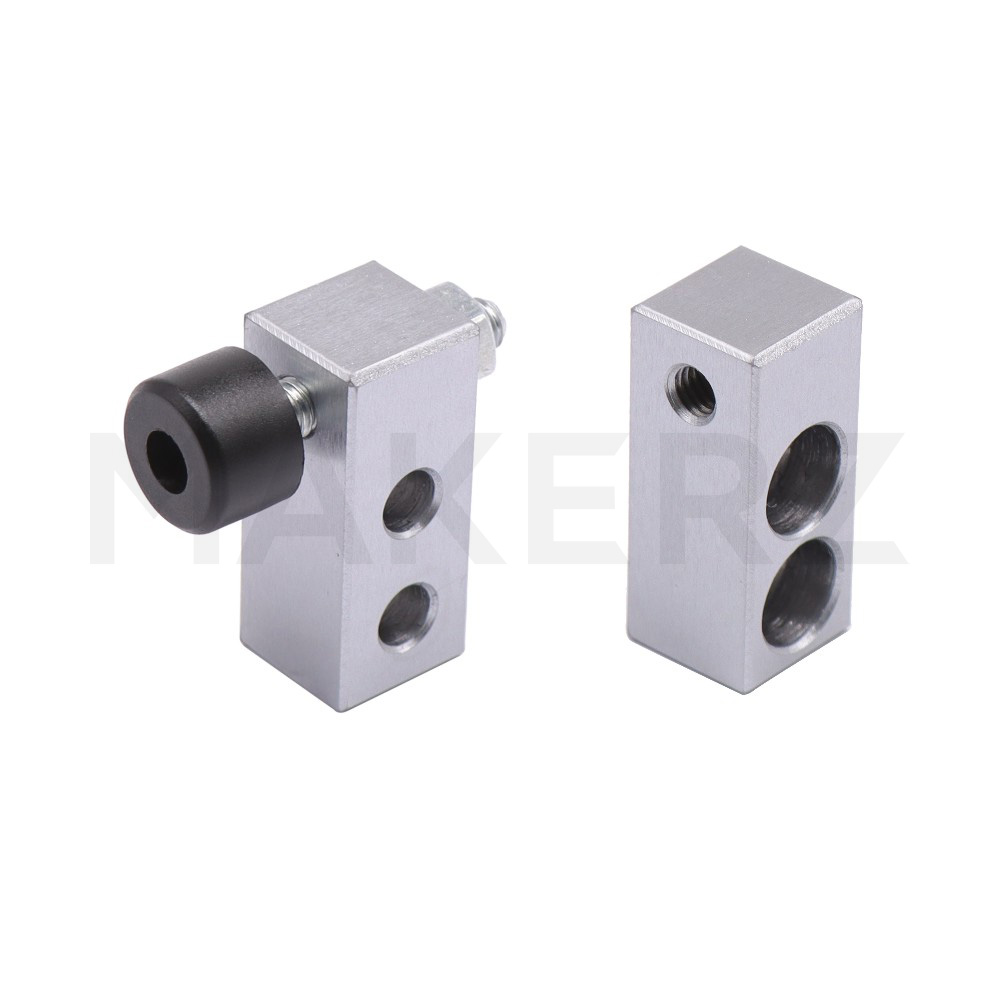

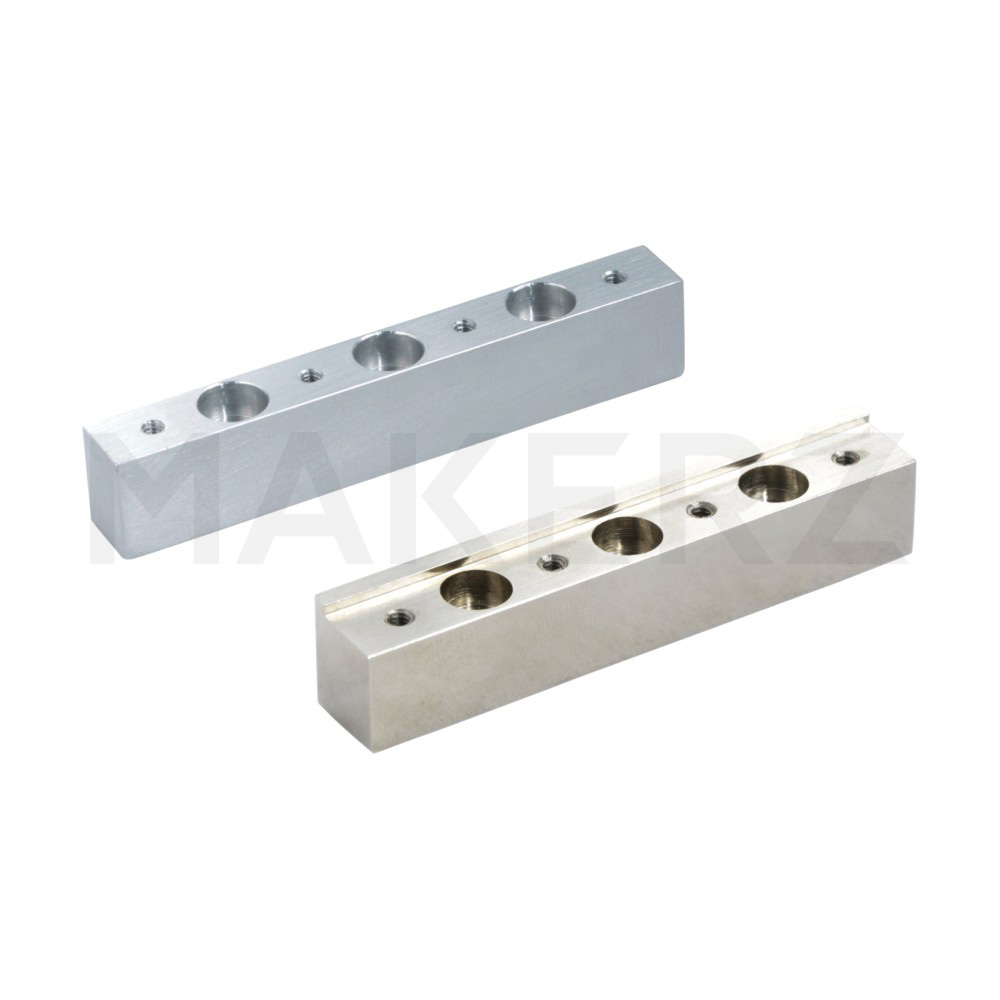

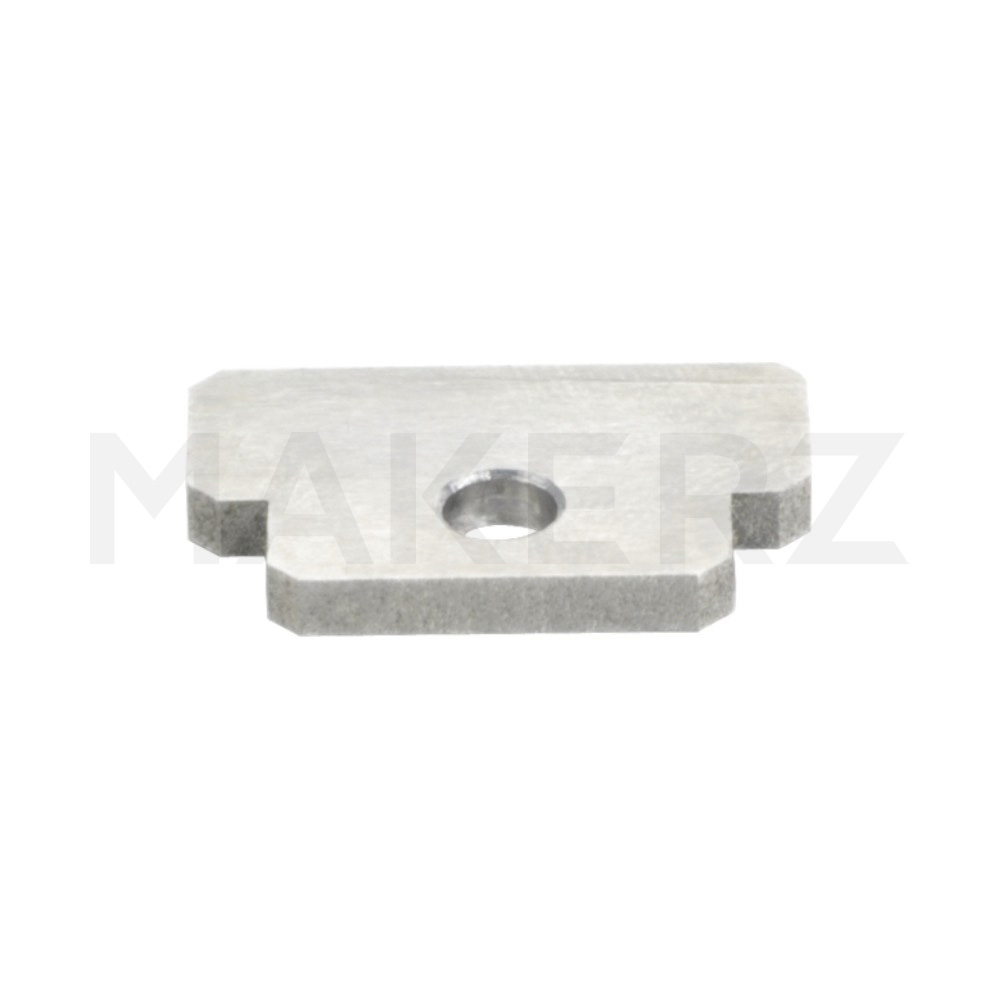

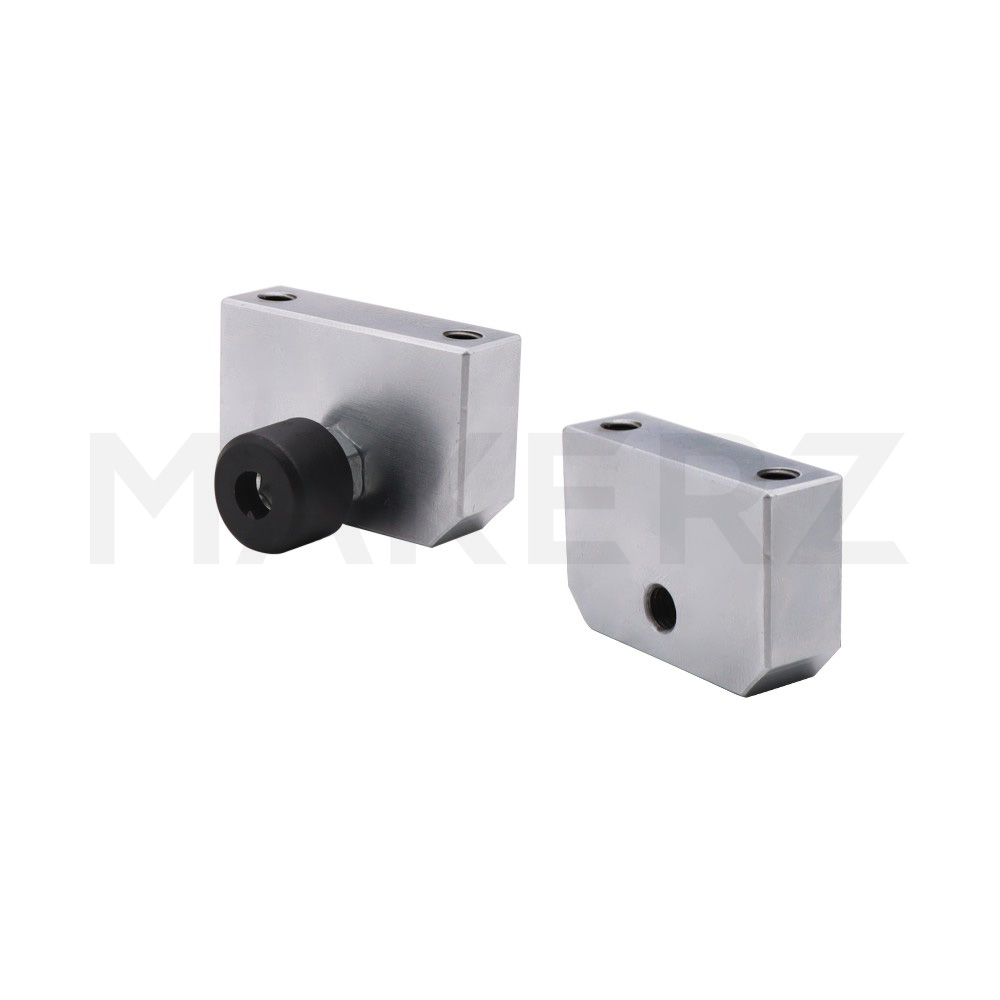

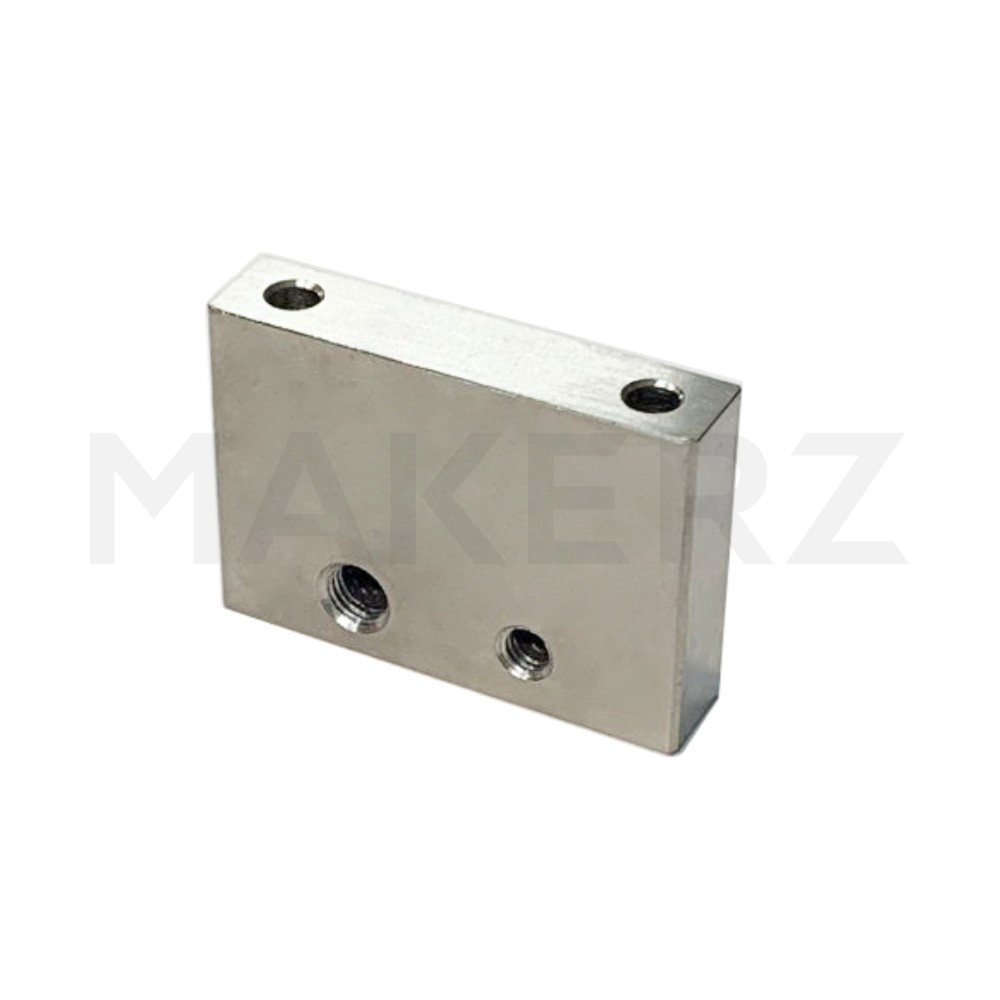

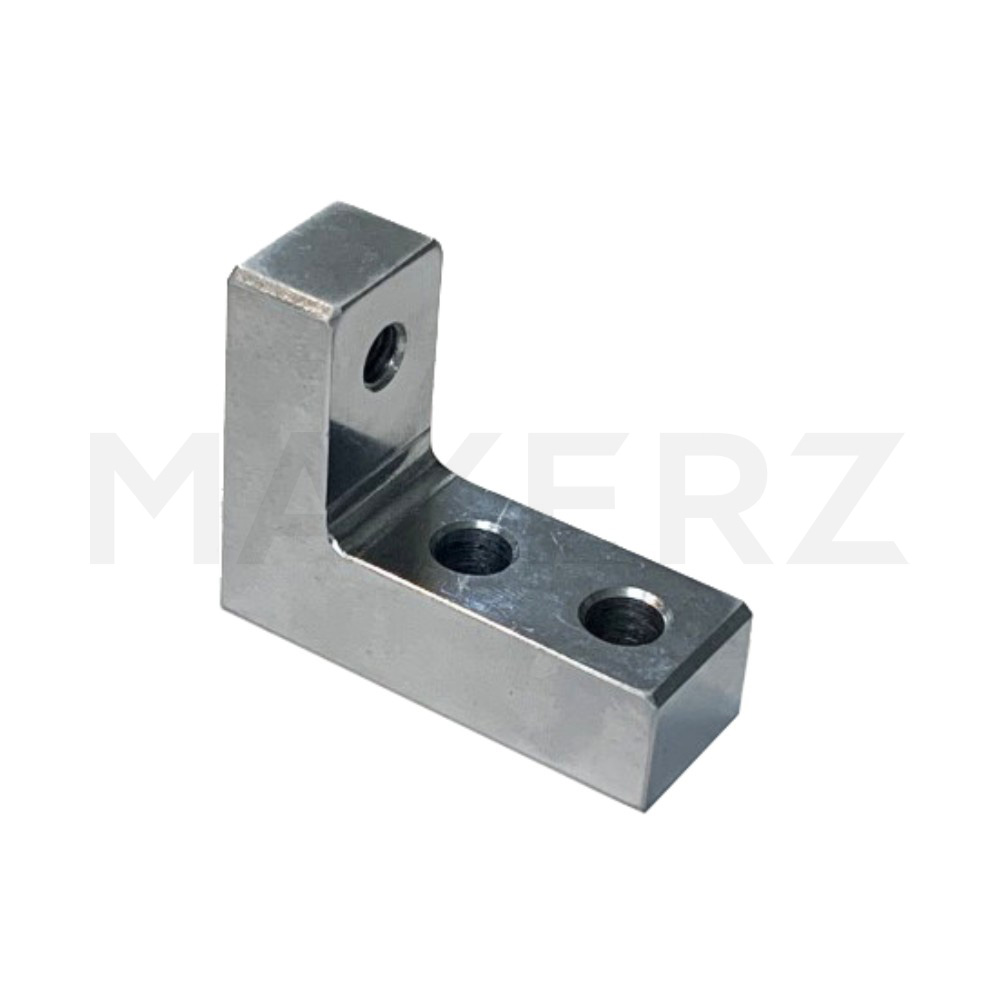

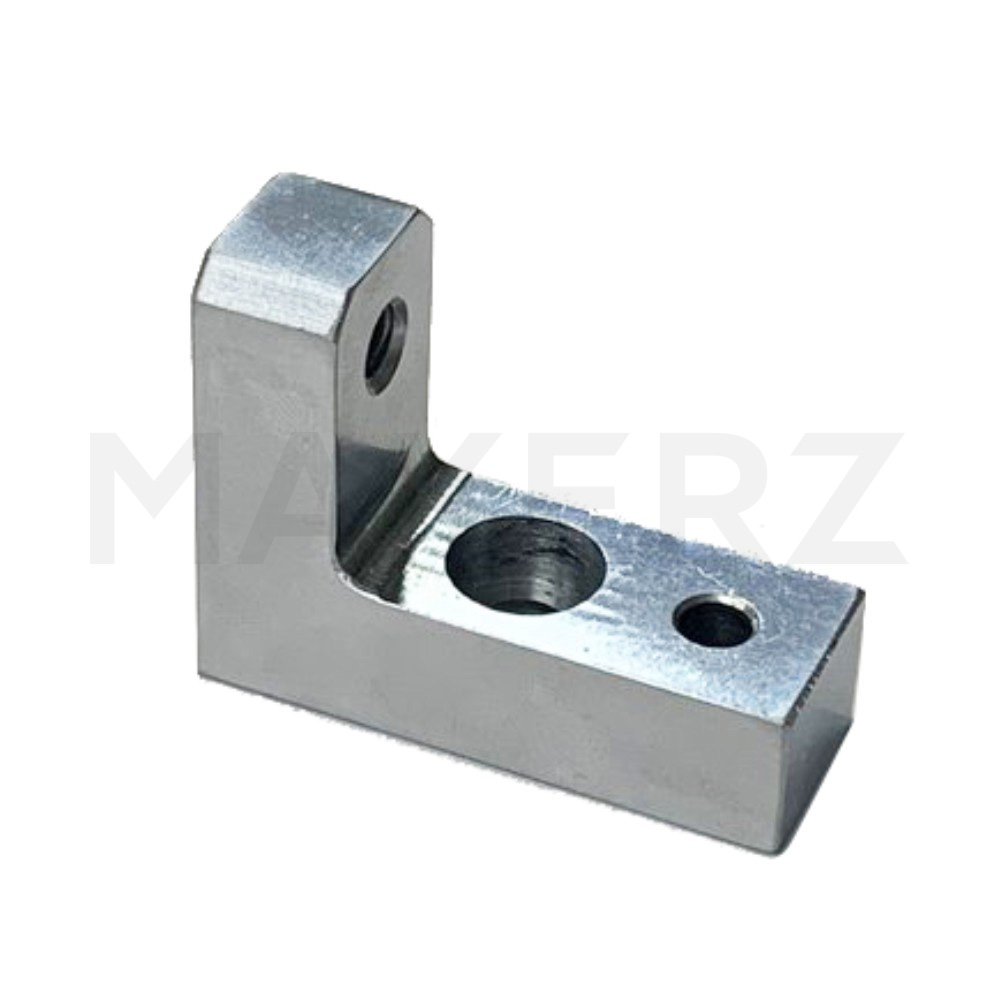

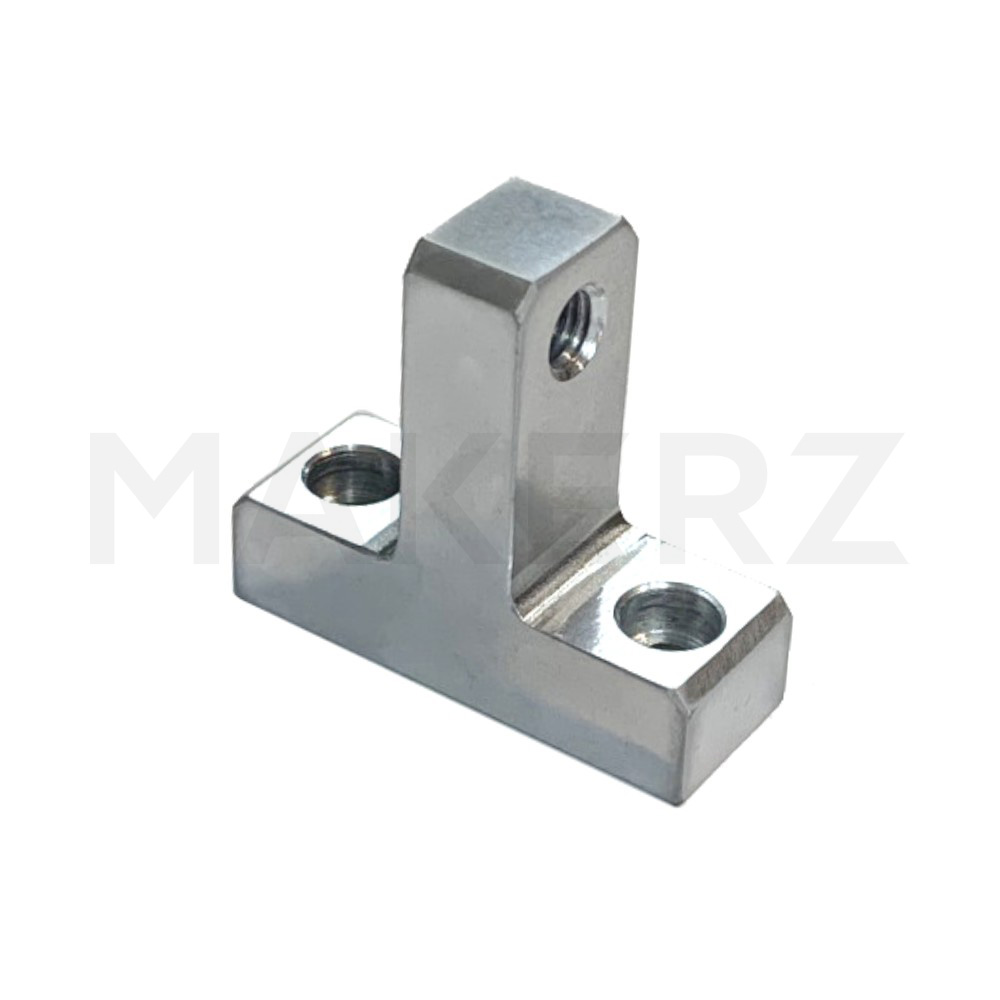

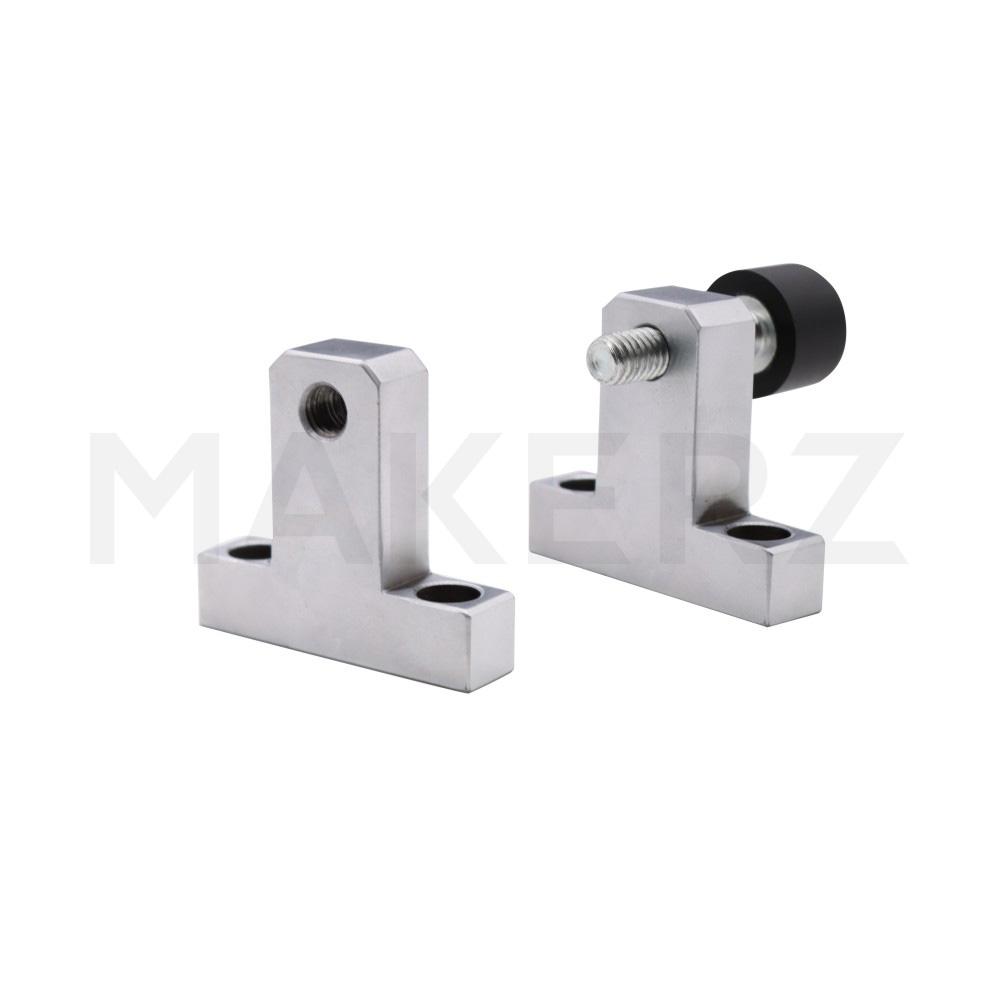

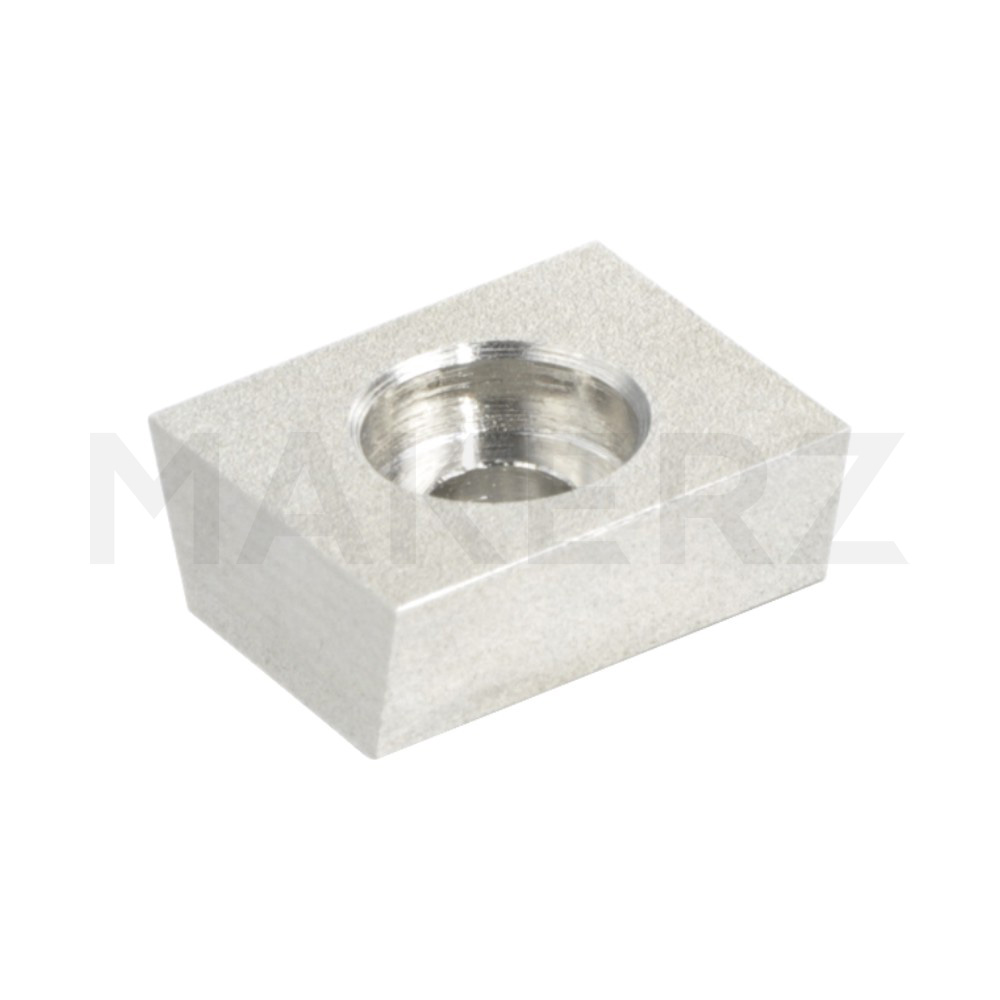

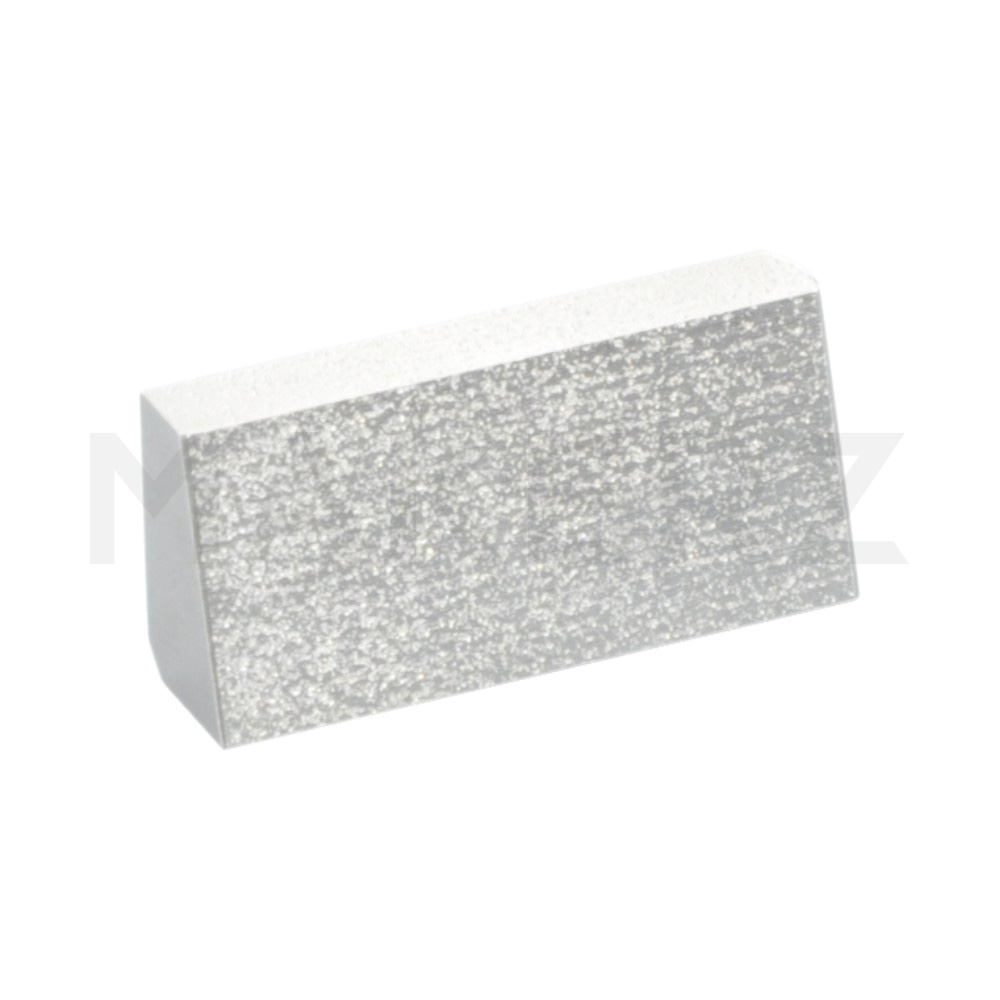

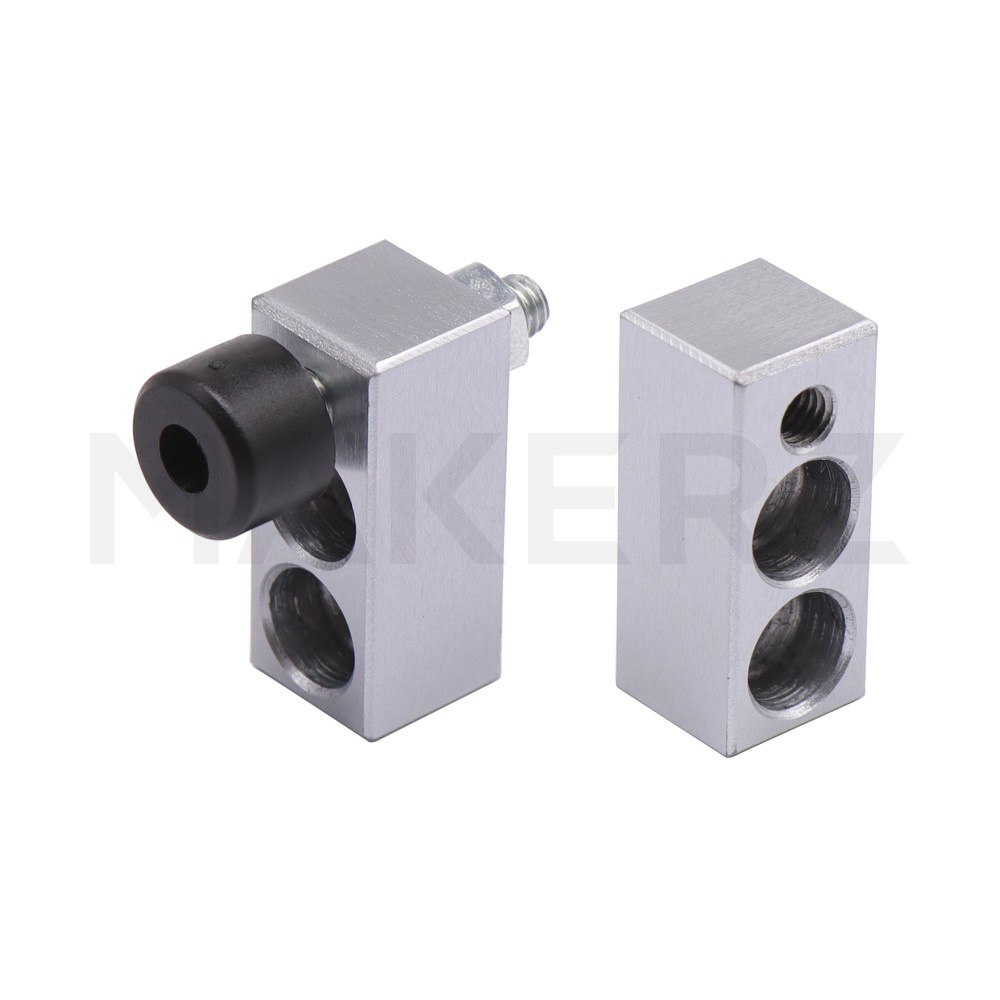

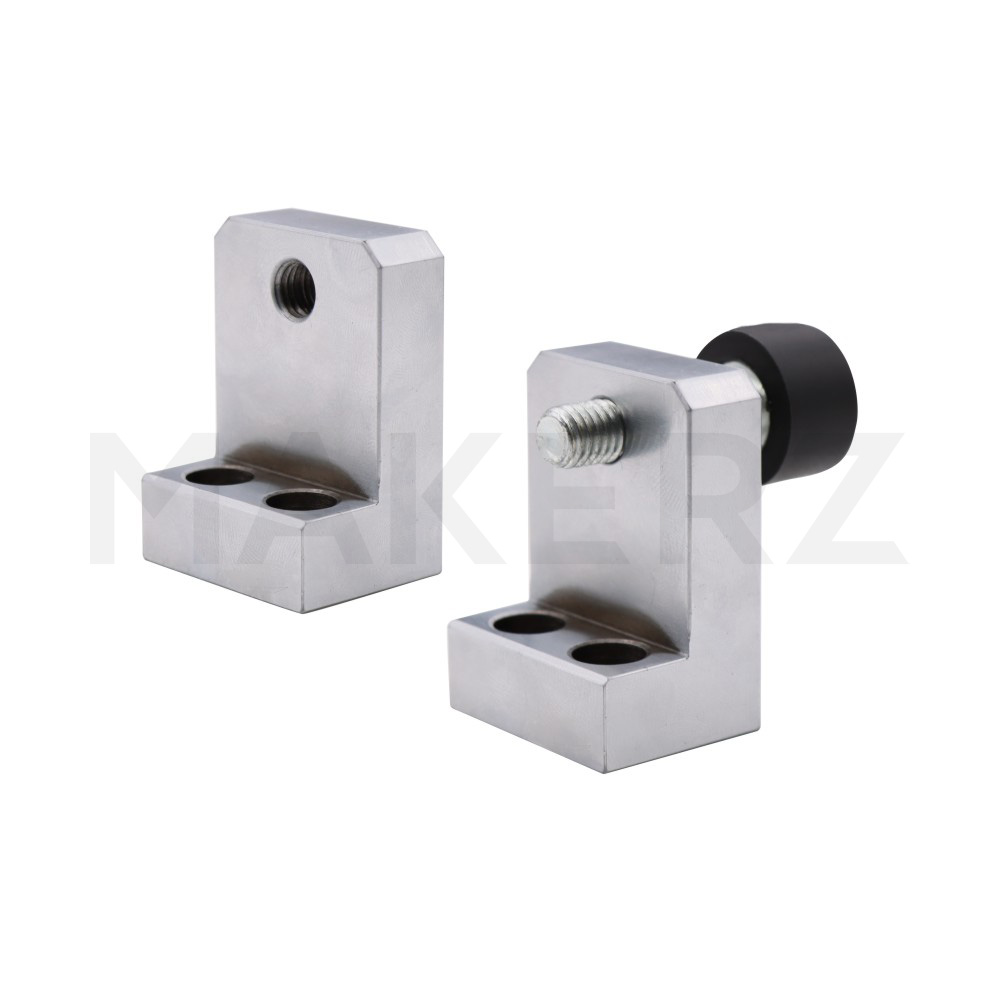

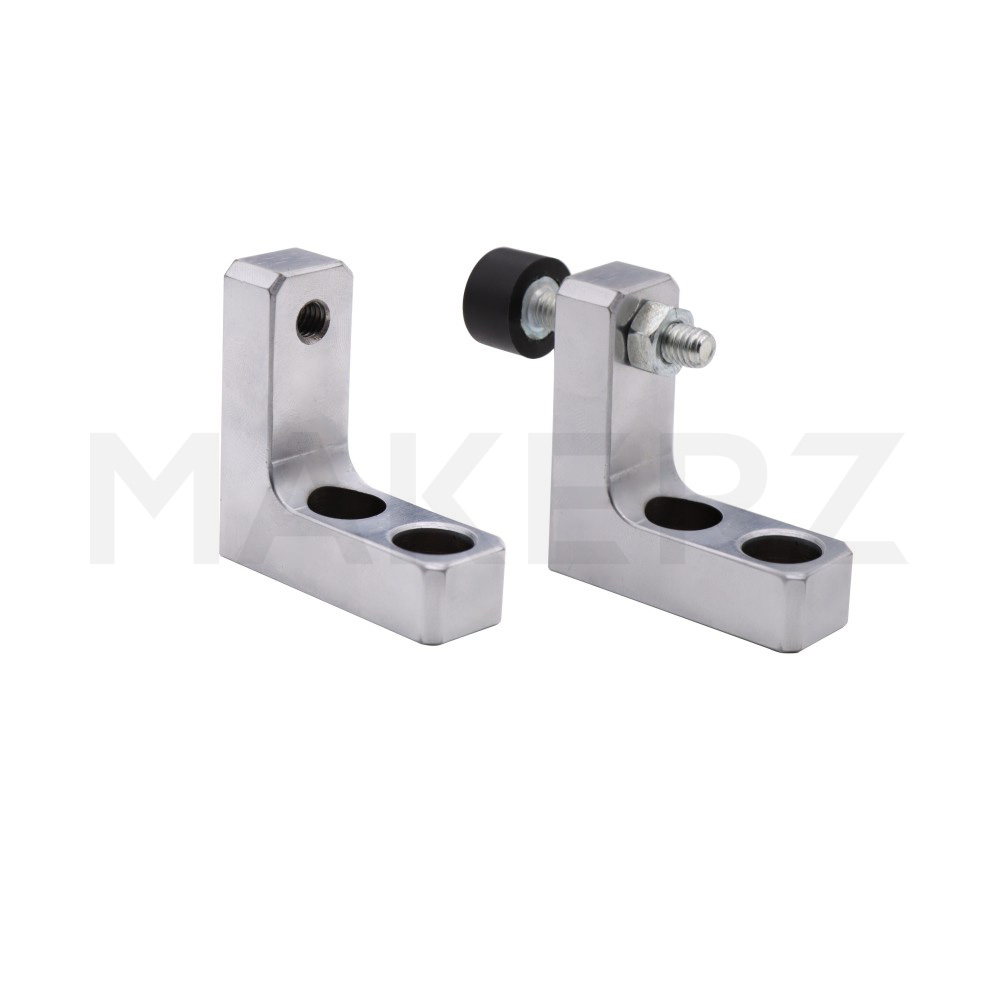

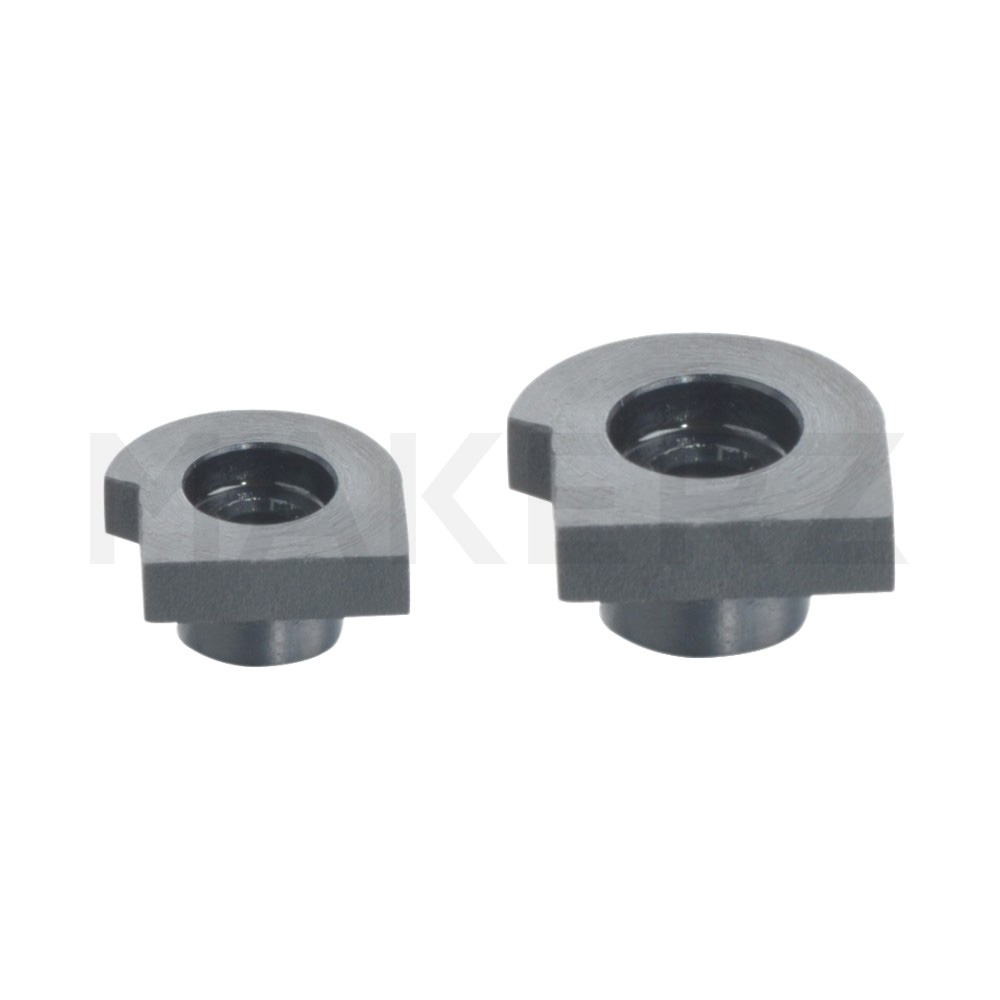

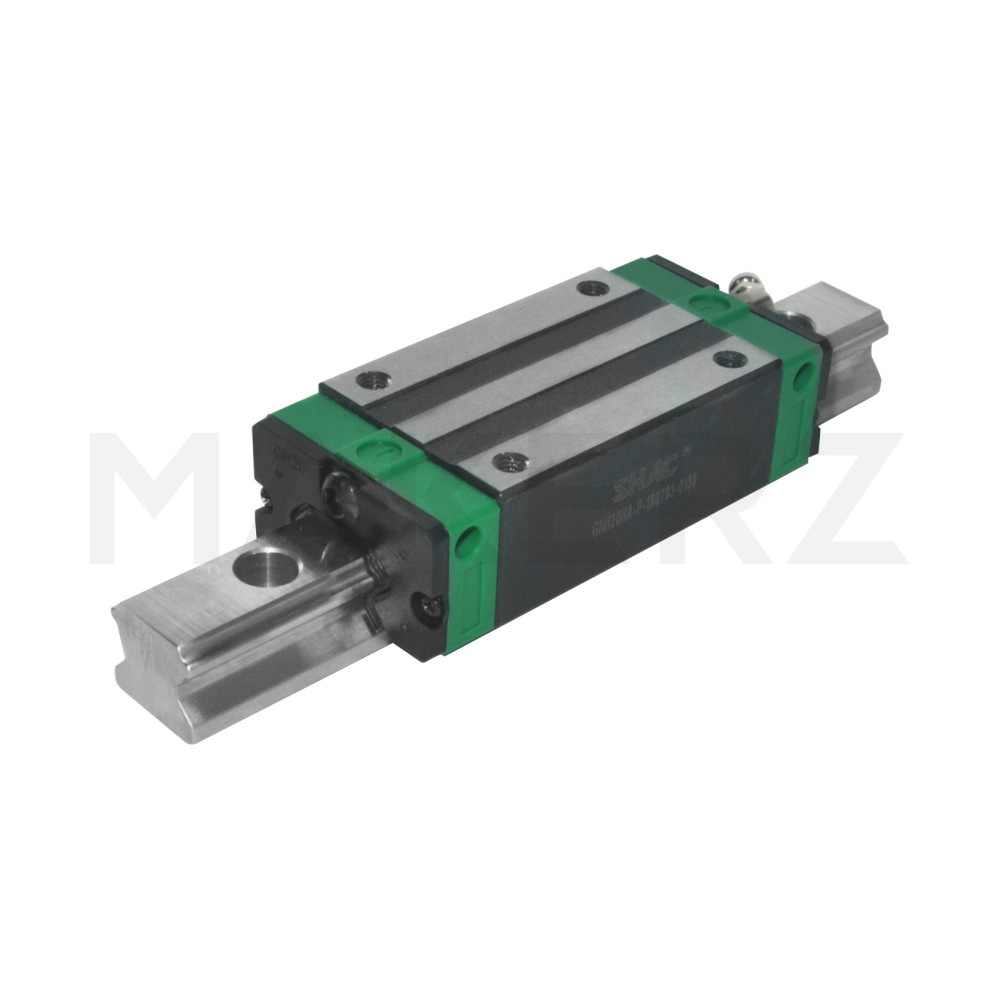

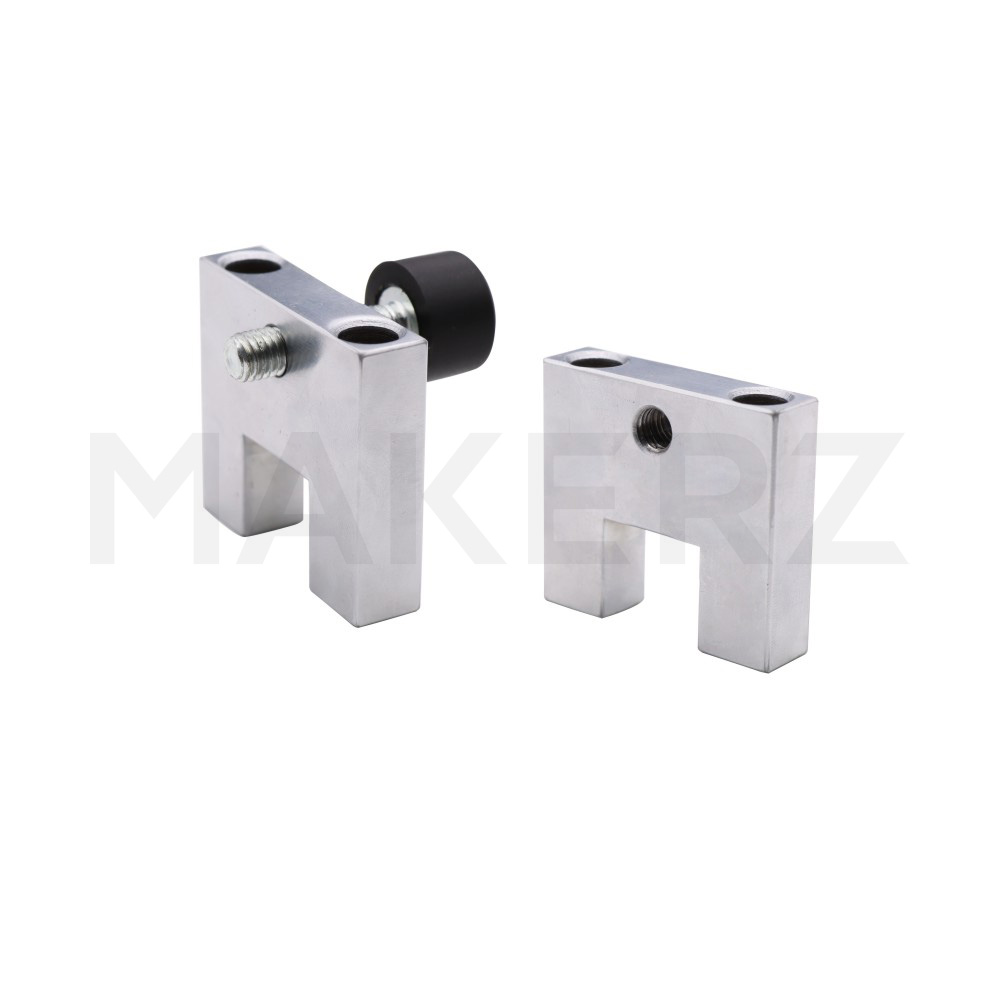

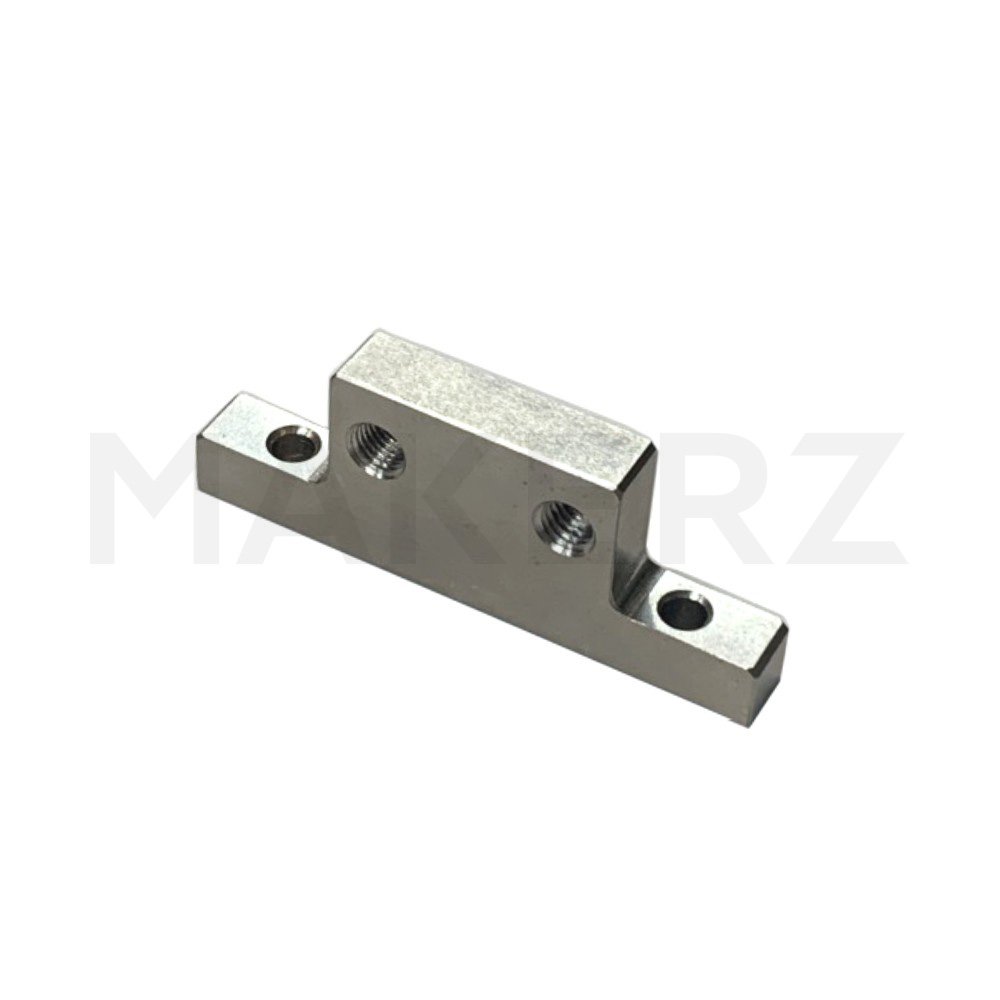

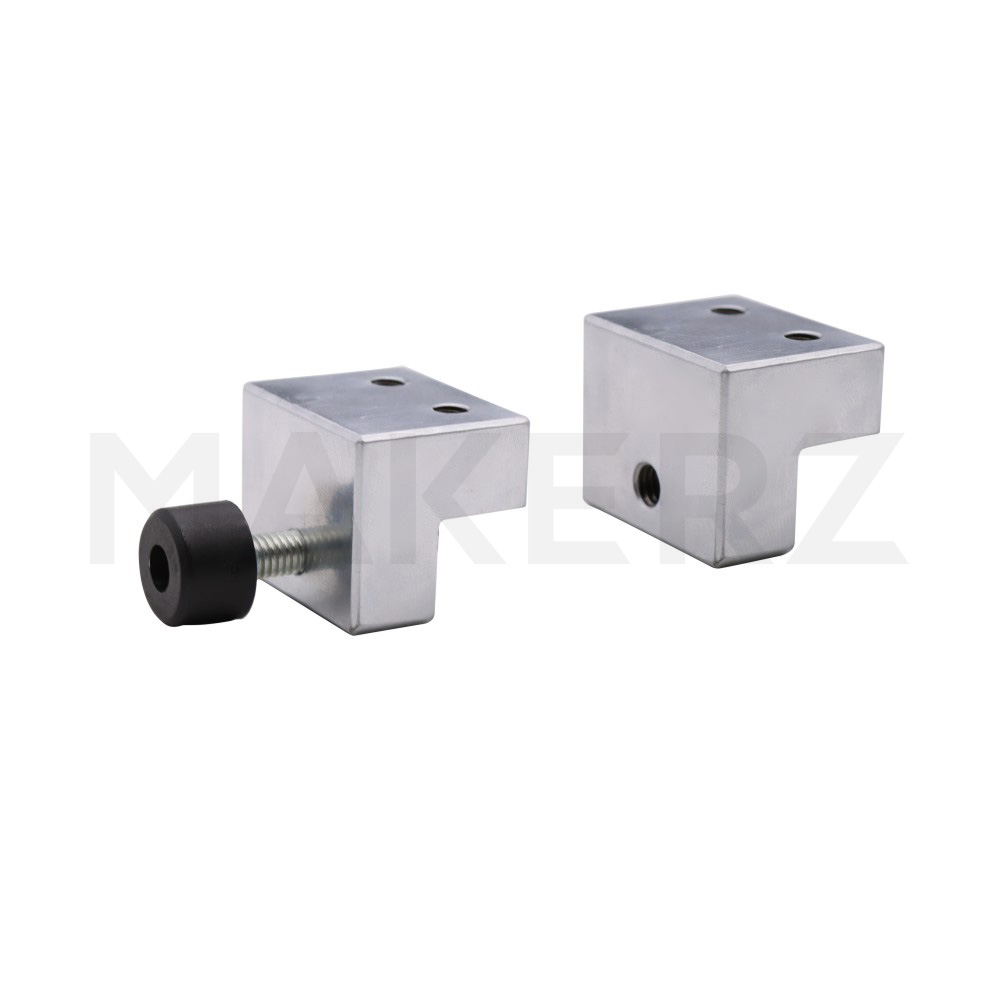

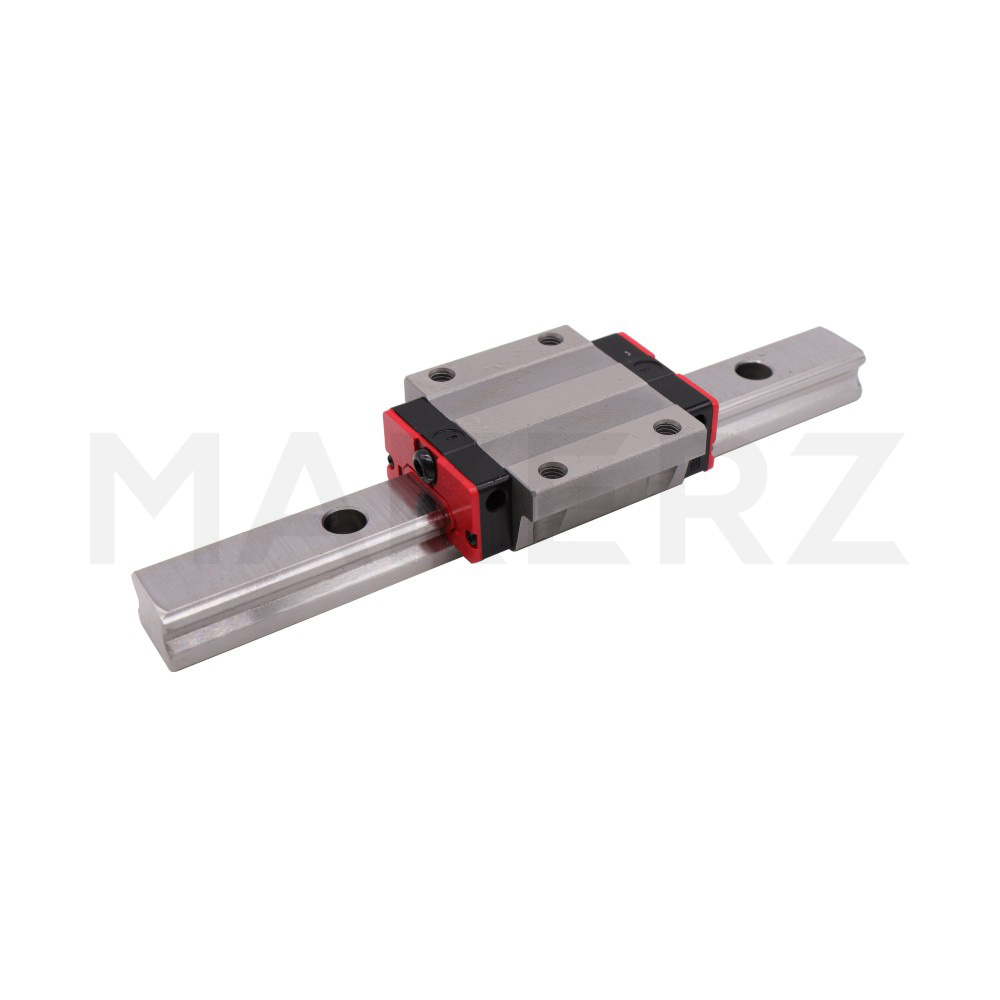

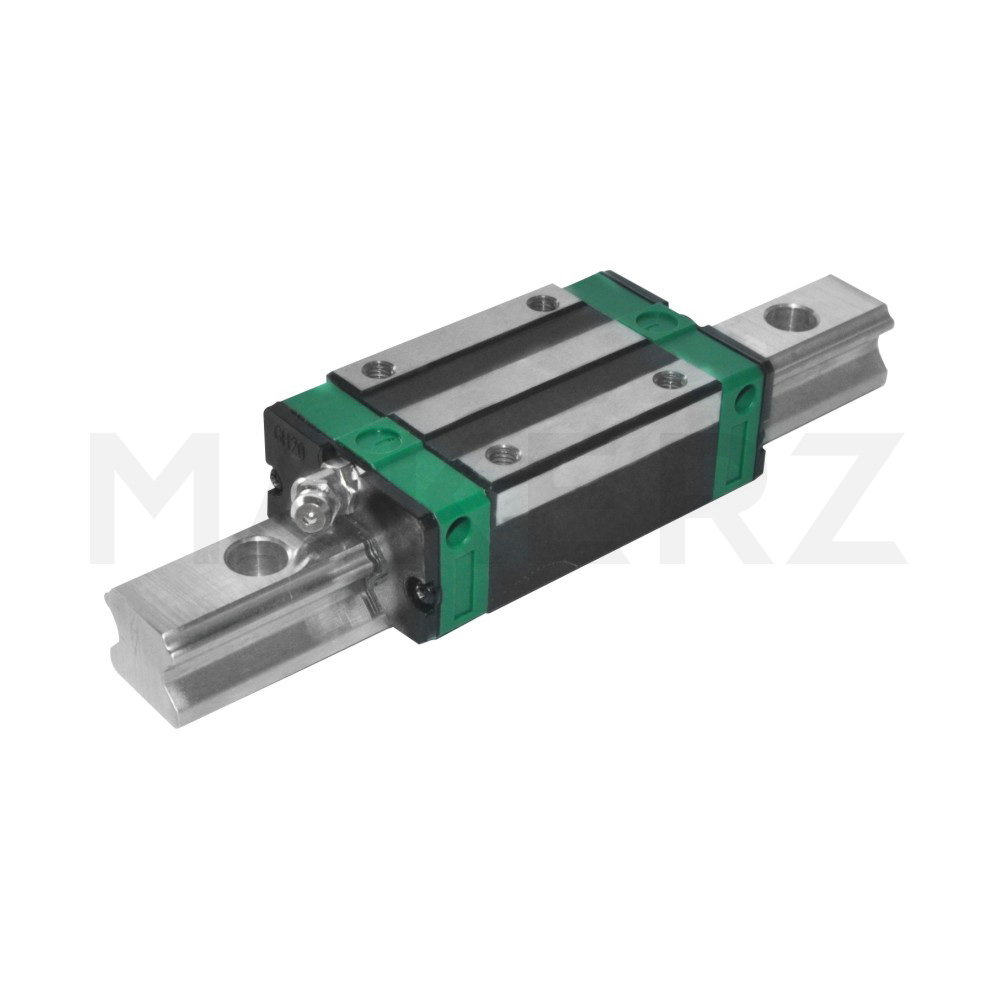

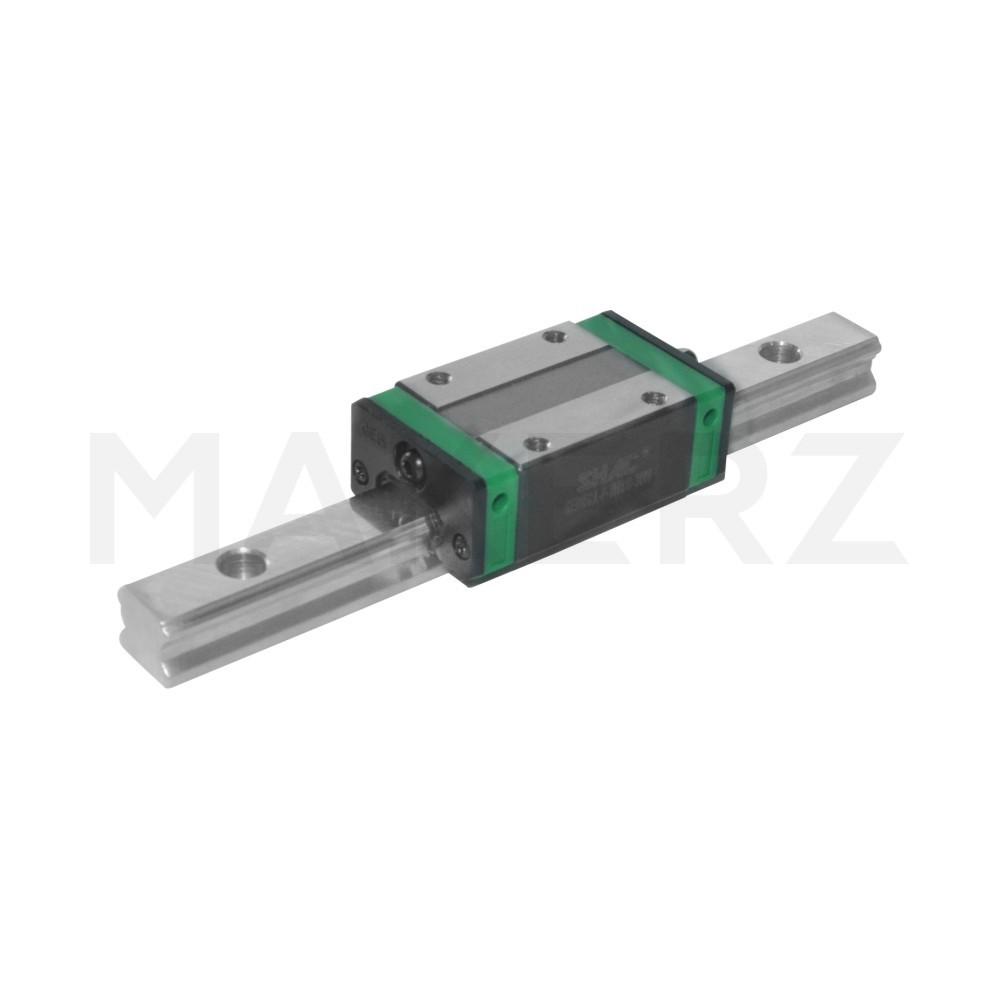

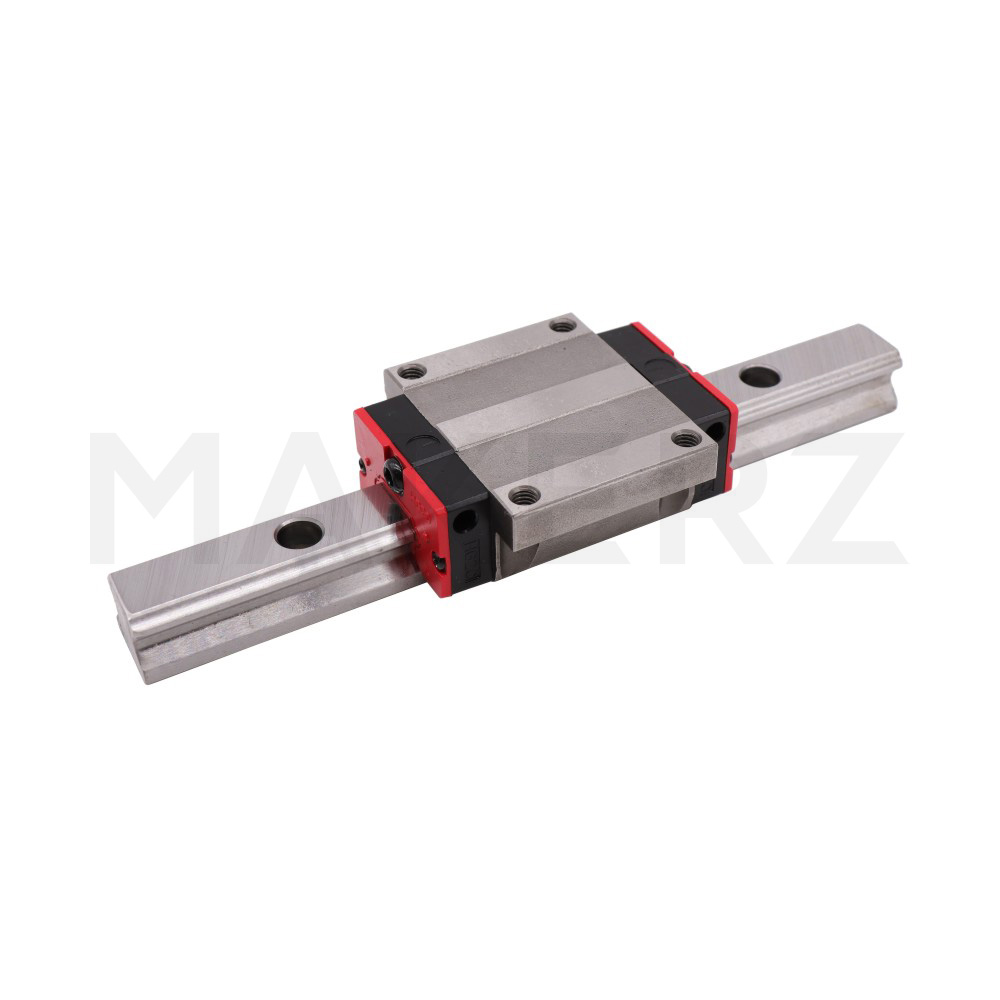

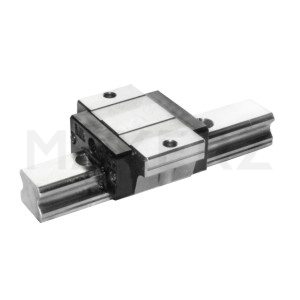

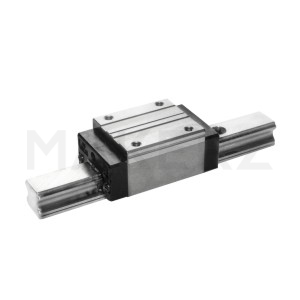

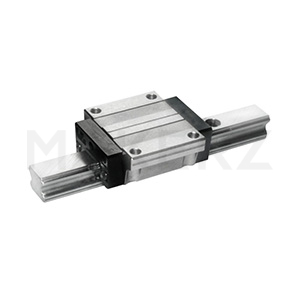

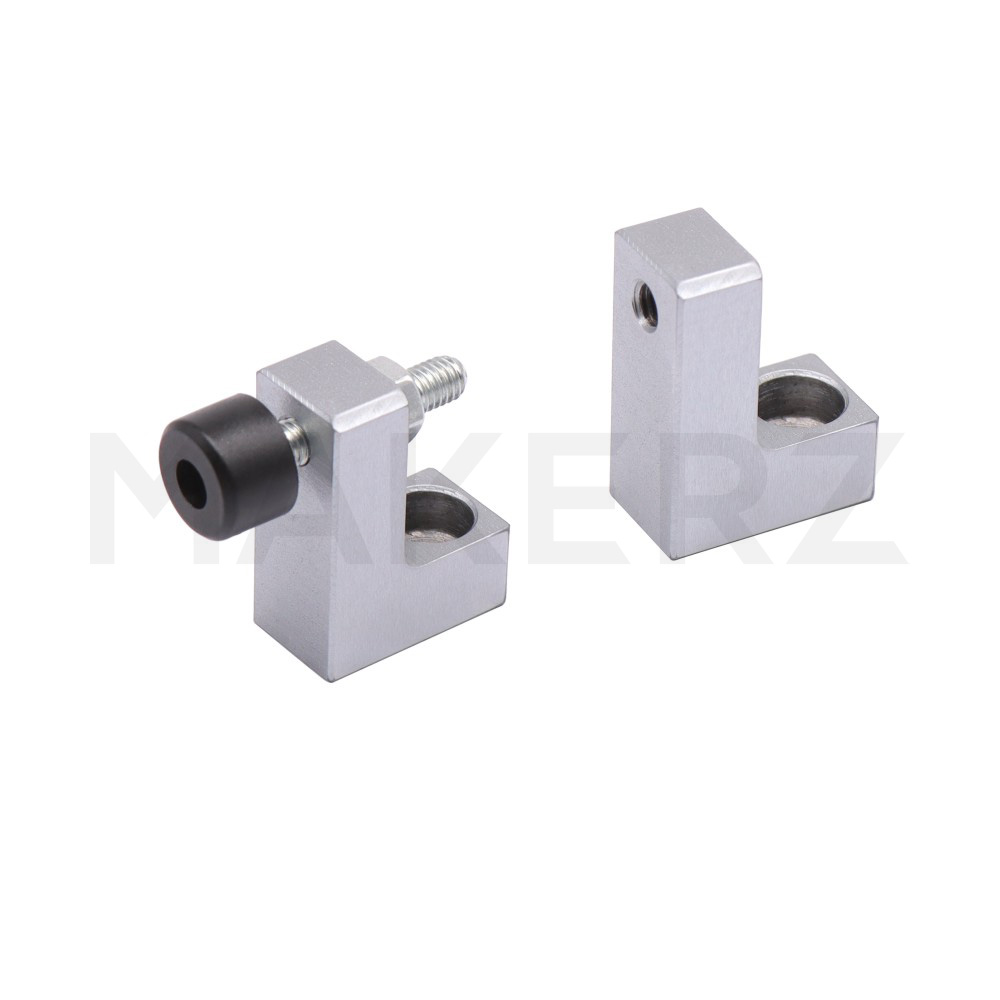

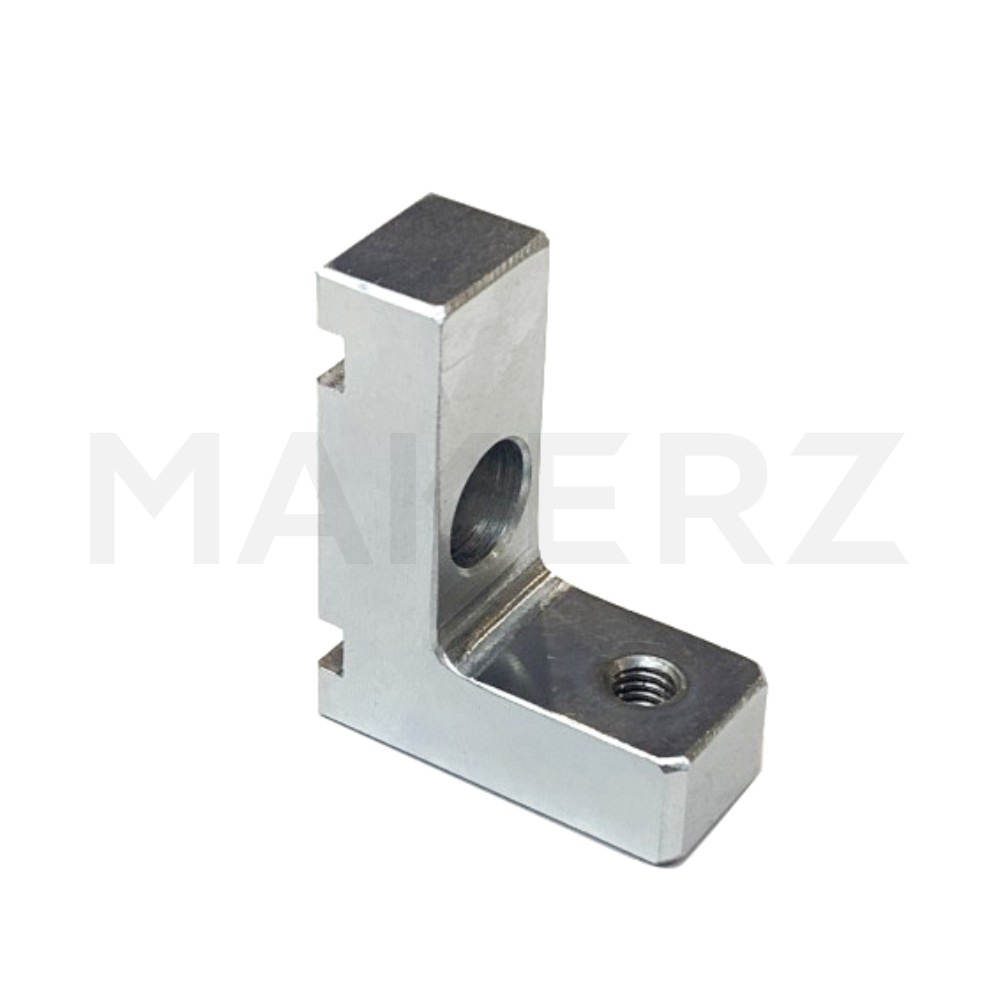

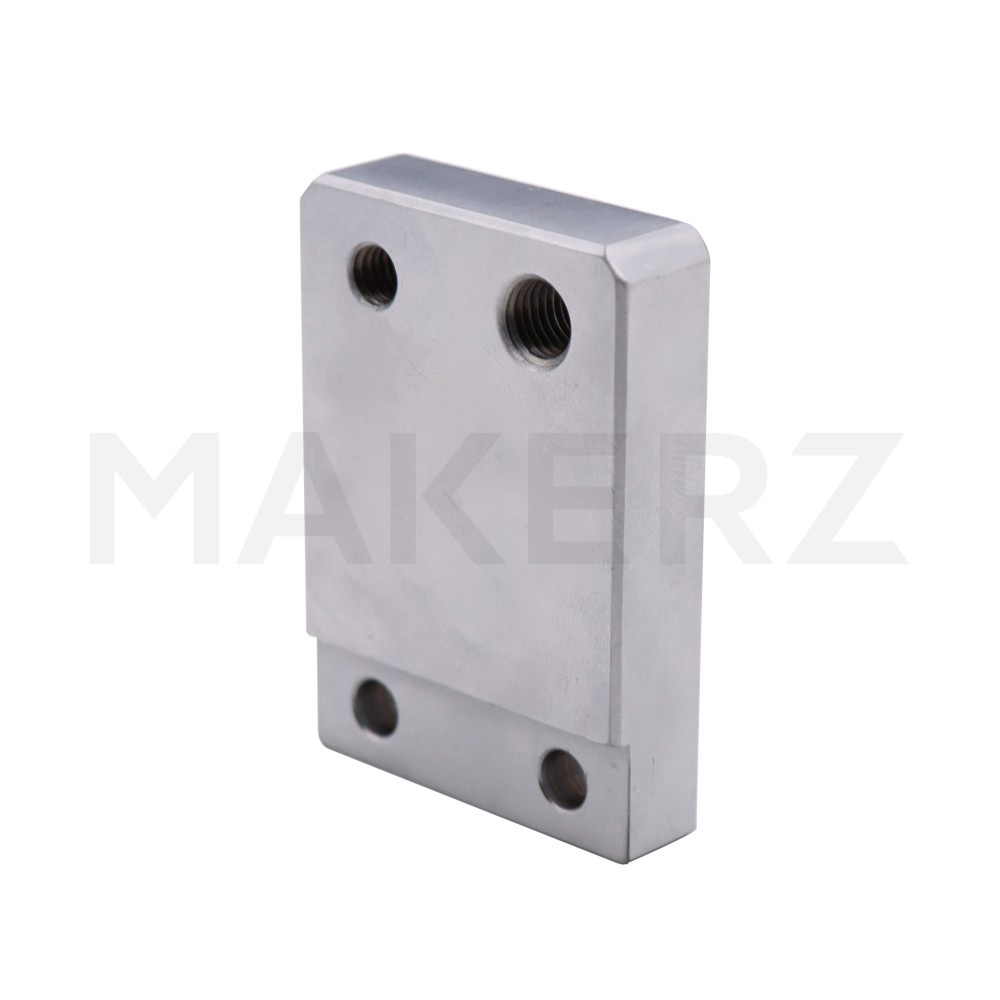

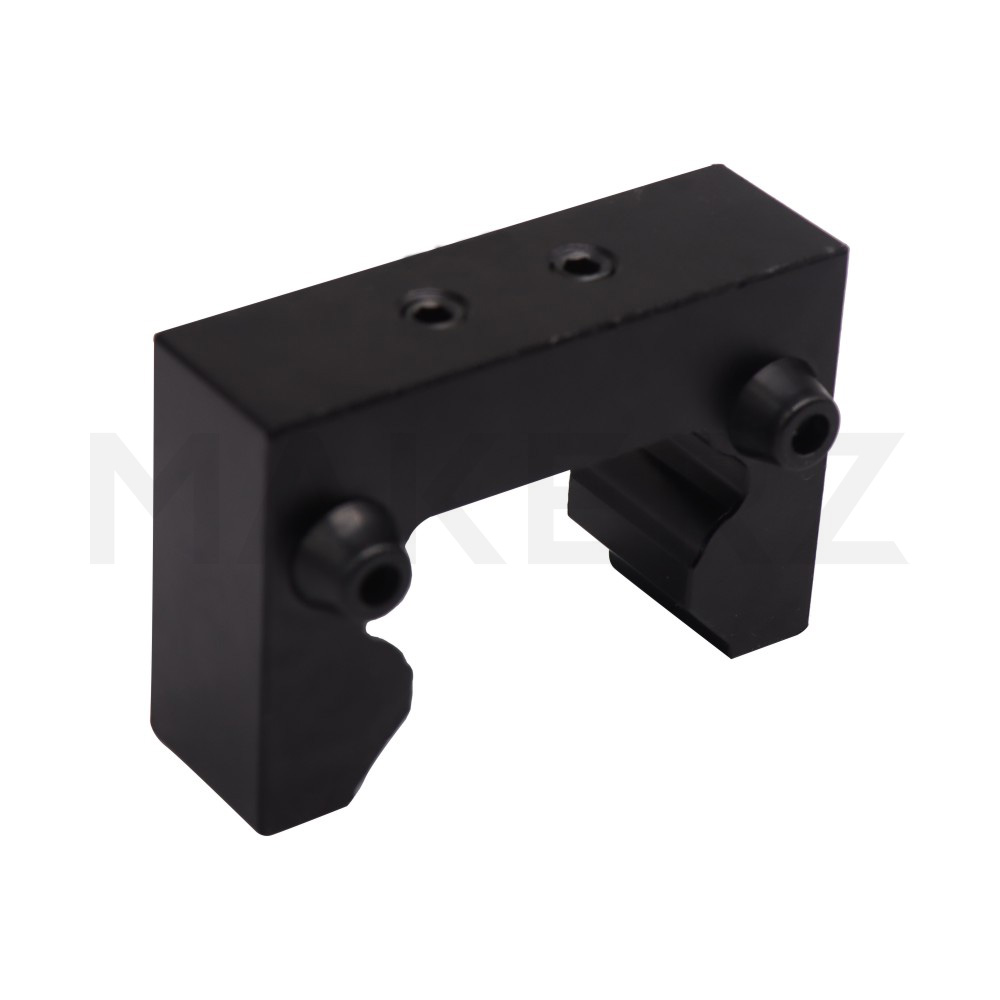

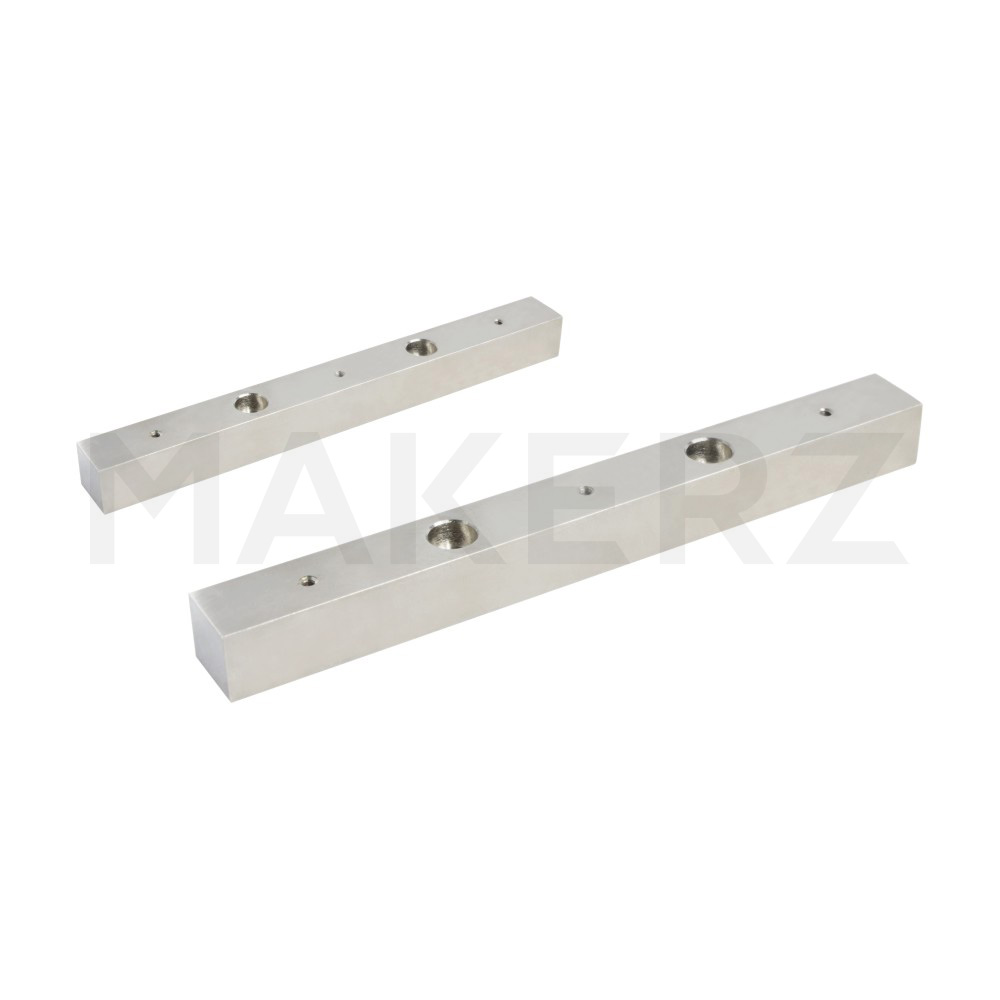

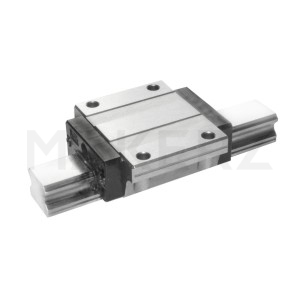

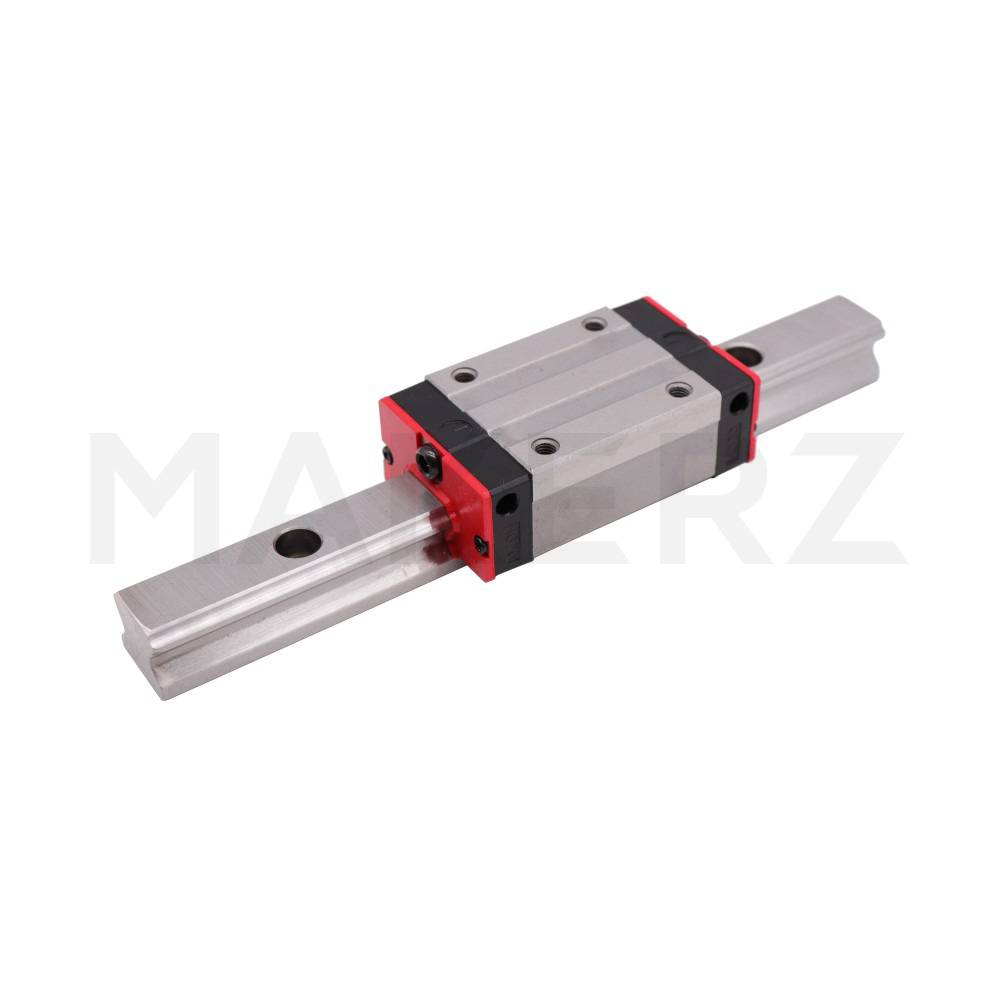

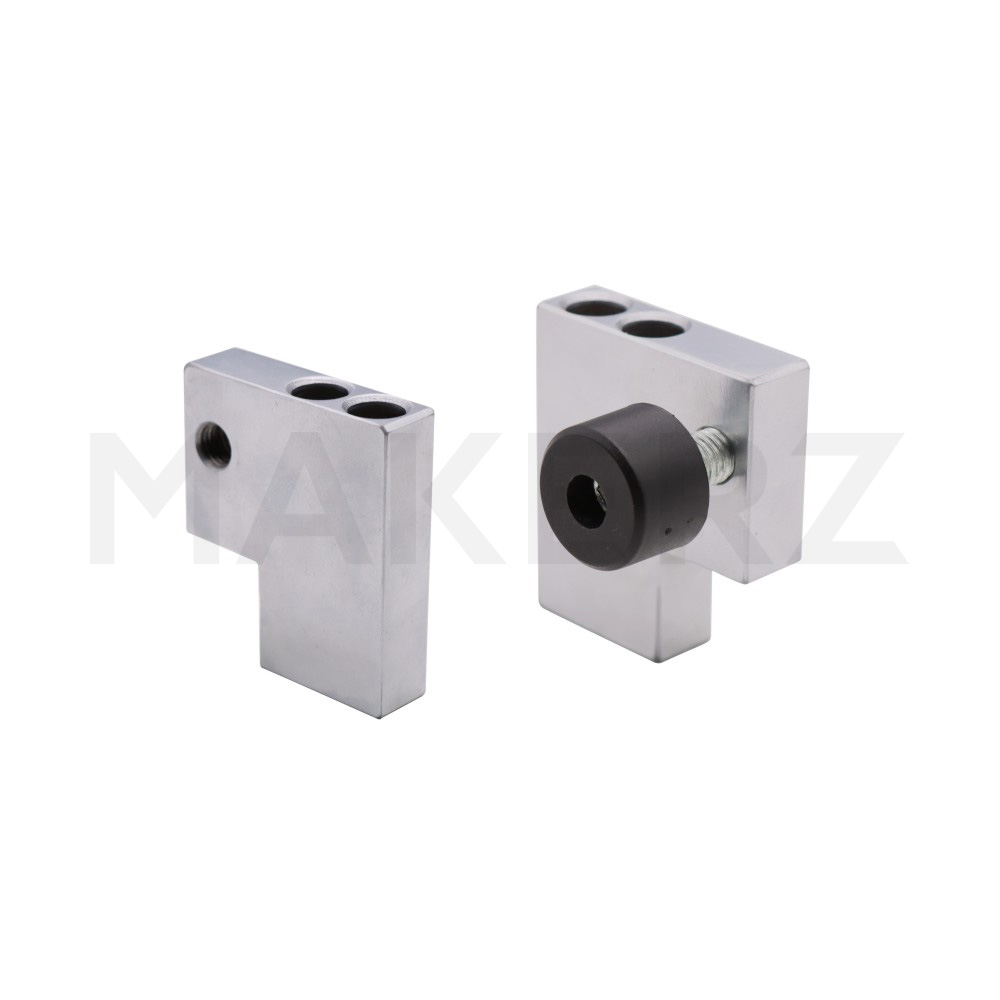

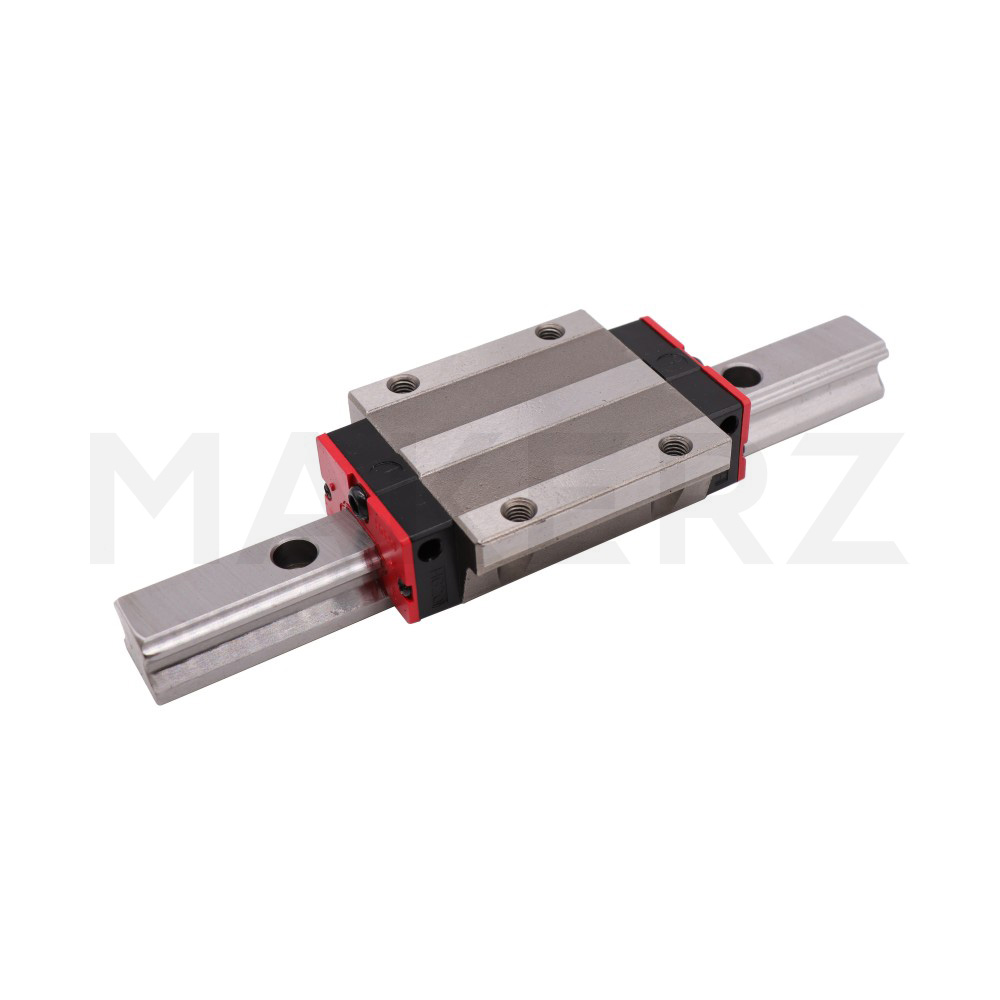

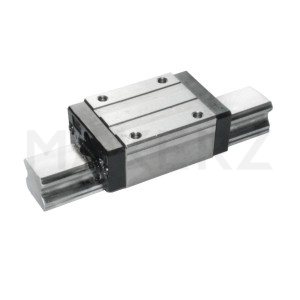

リニアガイドを販売する通販サイトです。標準・ショート・ロング・ワイド・ワイドロング型など多様なタイプをご用意。レール長さ・ブロックサイズ・材質も豊富に取り揃え、リニアガイド用の位置決め部品も取り扱っています。

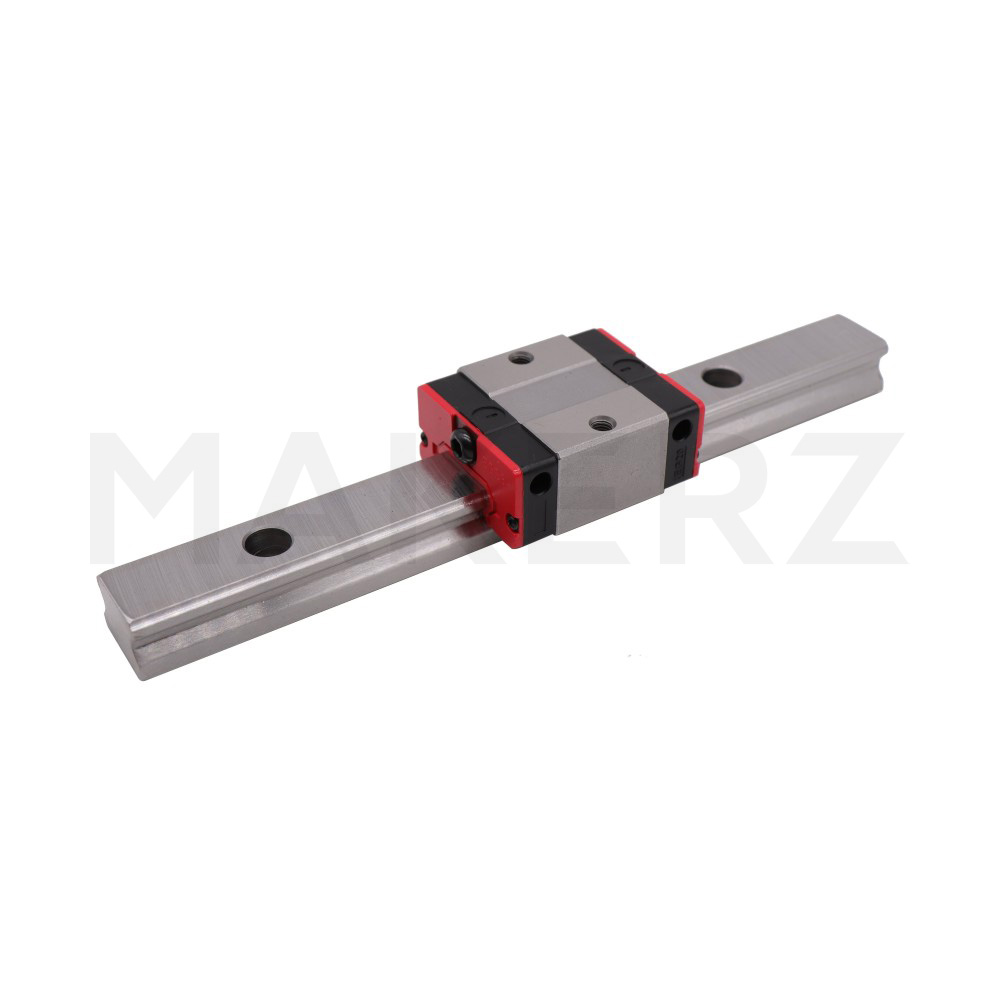

リニアガイドとは、高精度で滑らかな直線運動を実現する案内機構。レールとブロック間のボール転動により、低摩擦・高剛性・長寿命を実現します。 NC工作機械、産業用ロボット、半導体製造装置など、幅広い産業分野で採用されています。

リニアガイドの特長・用途

リニアガイドの主な特長

低摩擦・スムーズな動作：転がり接触により摩擦係数が小さい。
高精度・高剛性：高い真直度と剛性を実現し、精密な位置決めが可能
長寿命・高信頼性：適切な潤滑管理により、長期間安定した性能を維持可能
全方向等荷重：上下左右いずれの方向からの荷重にも対応できる設計

リニアガイドの主な用途

NC工作機械の送り軸案内
産業用ロボットのアーム駆動
半導体製造装置の精密ステージ
電子部品実装機のヘッド案内
搬送装置のスライド機構
測定器・検査装置の移動部

リニアガイドの選び方のポイント

最適なリニアガイドを選ぶためには、以下のポイントを確認しましょう。

1 サイズ

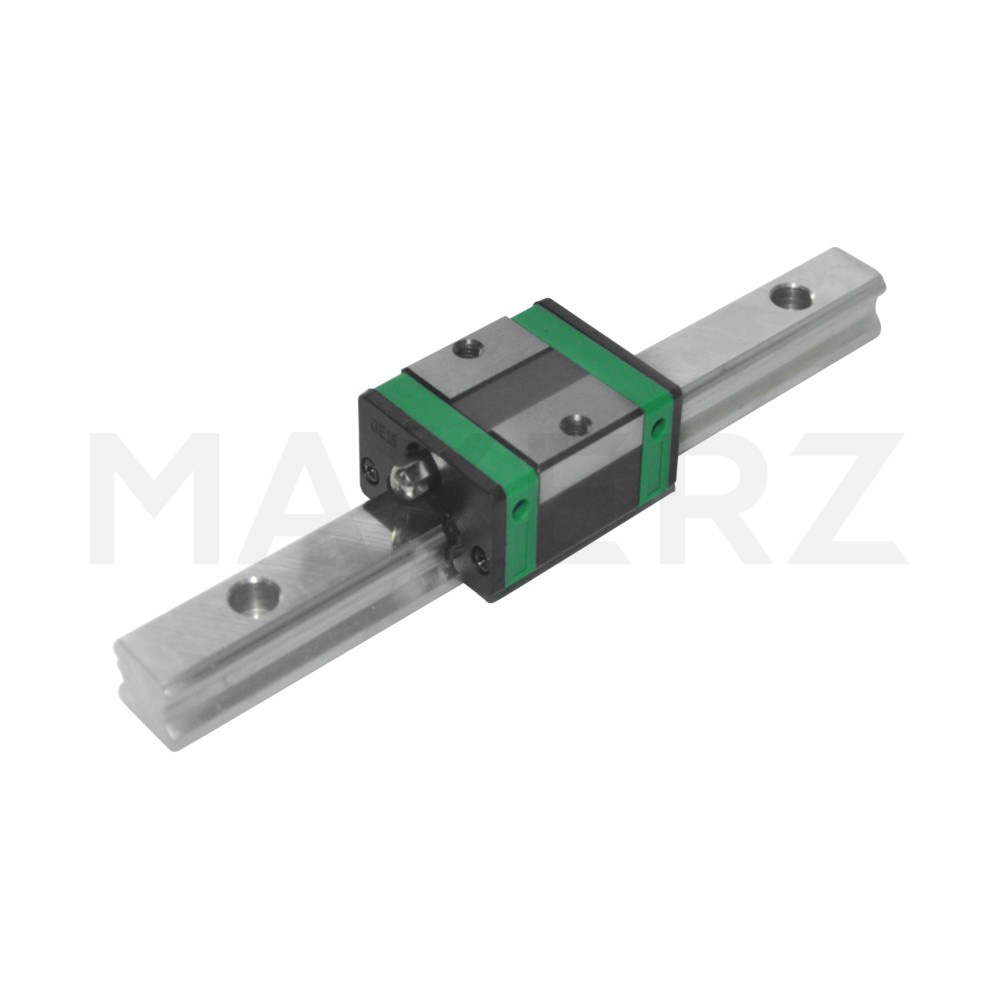

サイズは負荷容量と剛性に関わります。小型・軽負荷の用途にはミニチュアタイプ、中荷重には中負荷型、重荷重・高剛性が必要な用途には重負荷型以上を選定します。サイズが大きいほど負荷容量は増えますが、重量とコストも増加します。

2 精度等級

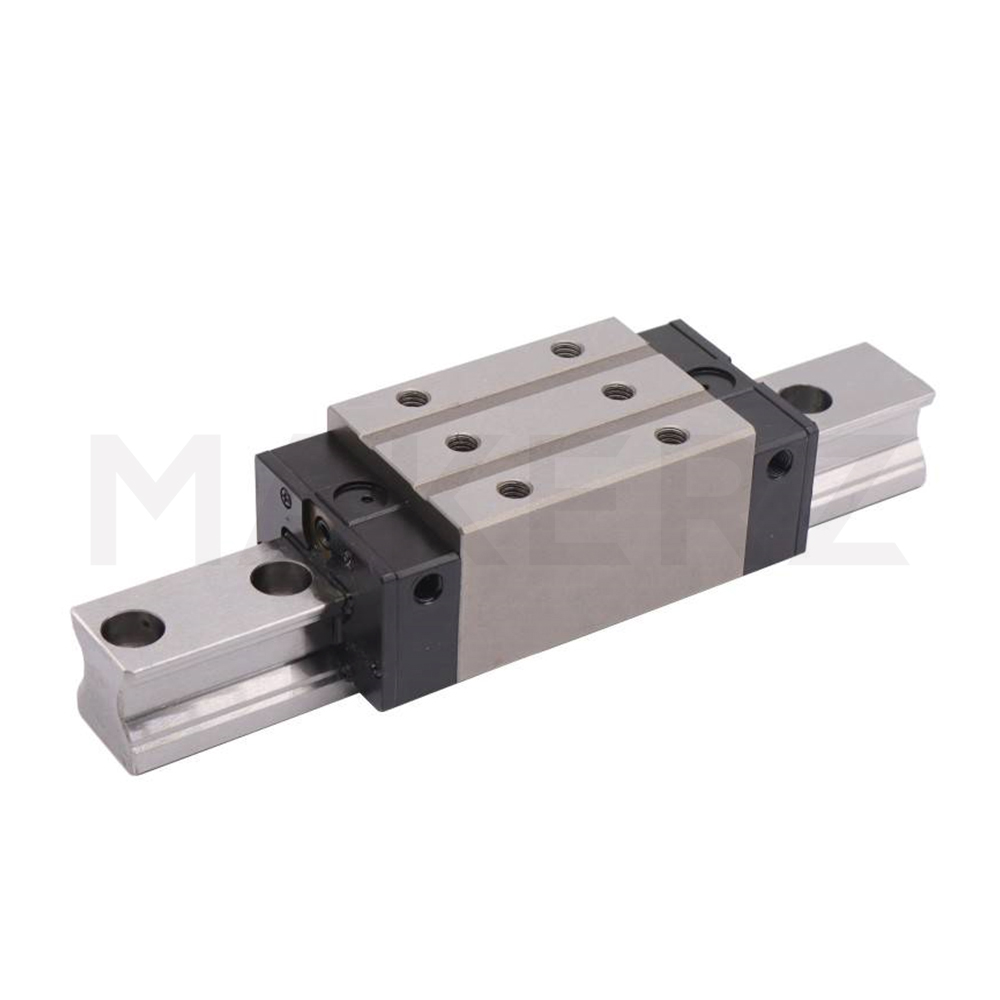

並級・上級・精密級と３タイプが一般的になります。高精度ほど価格が高くなるため、用途に応じた適切な精度選定が重要です。

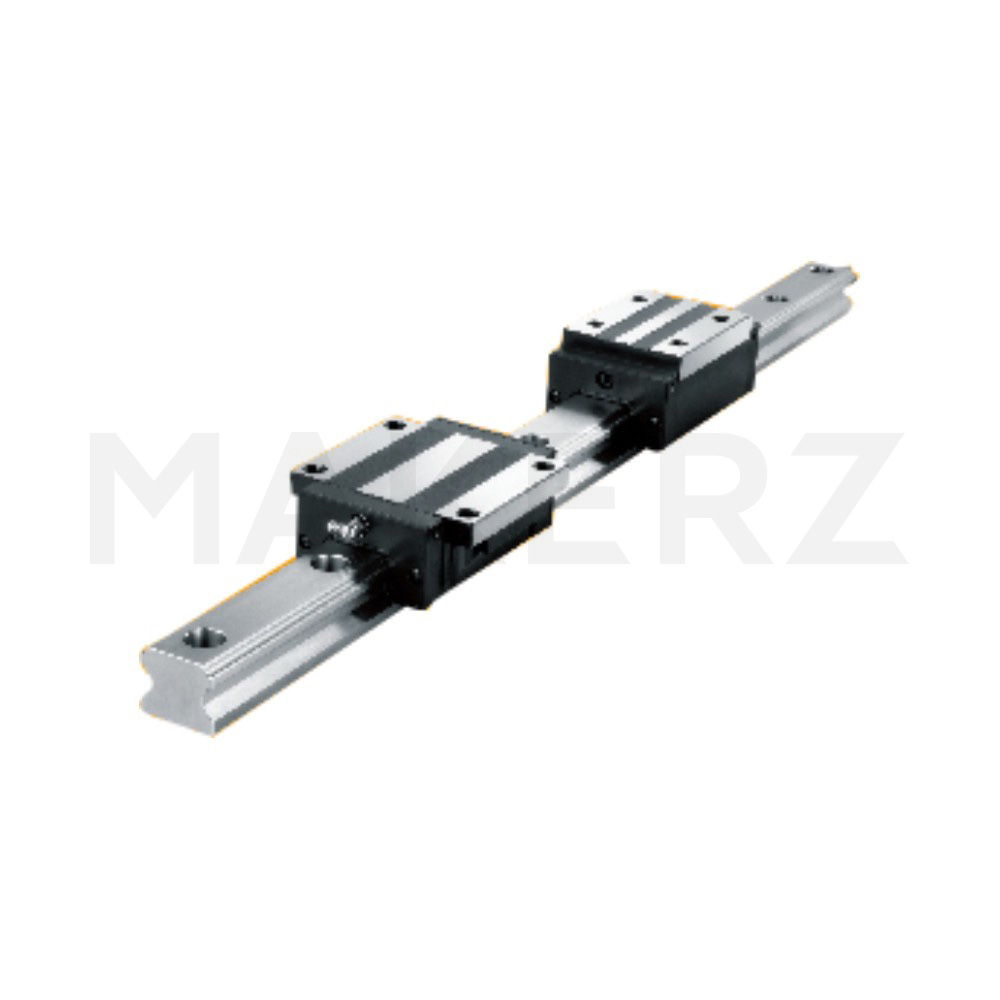

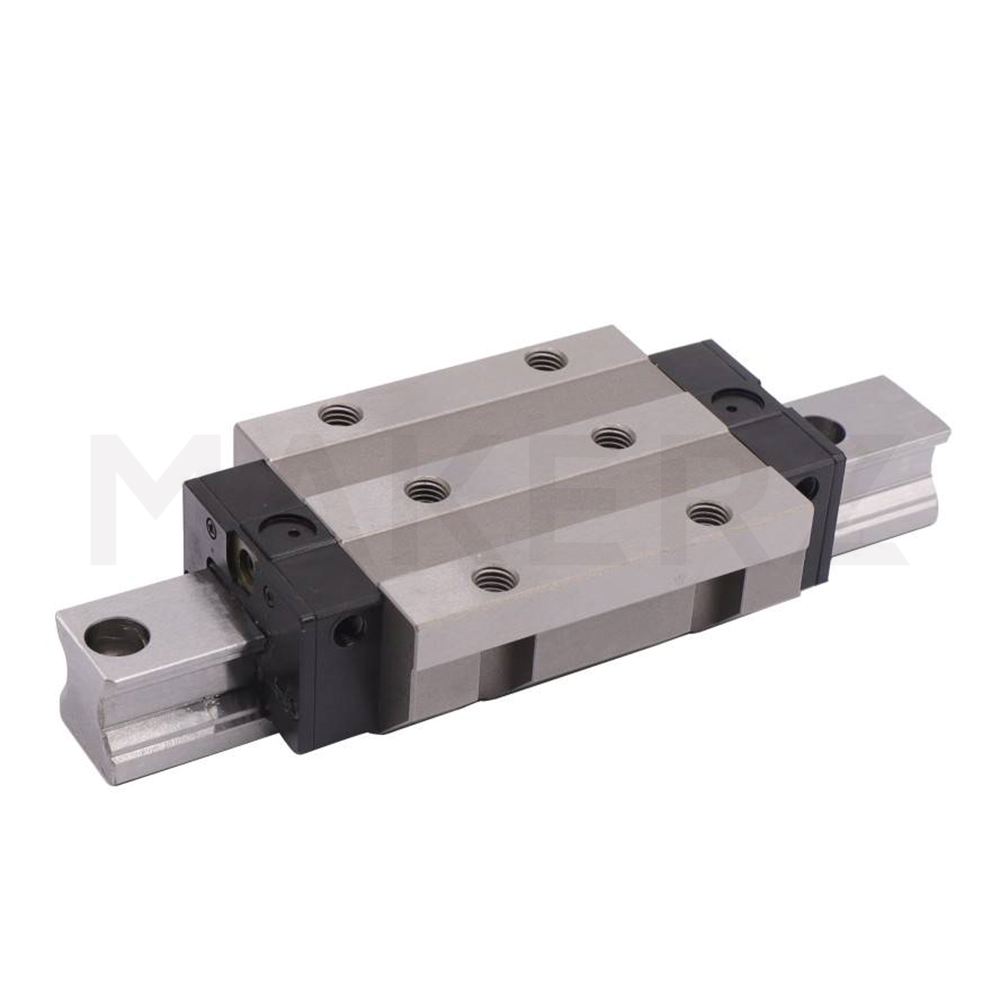

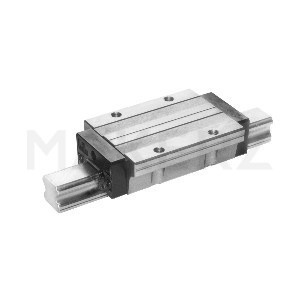

3 ブロック形状（ワイド／ロング）

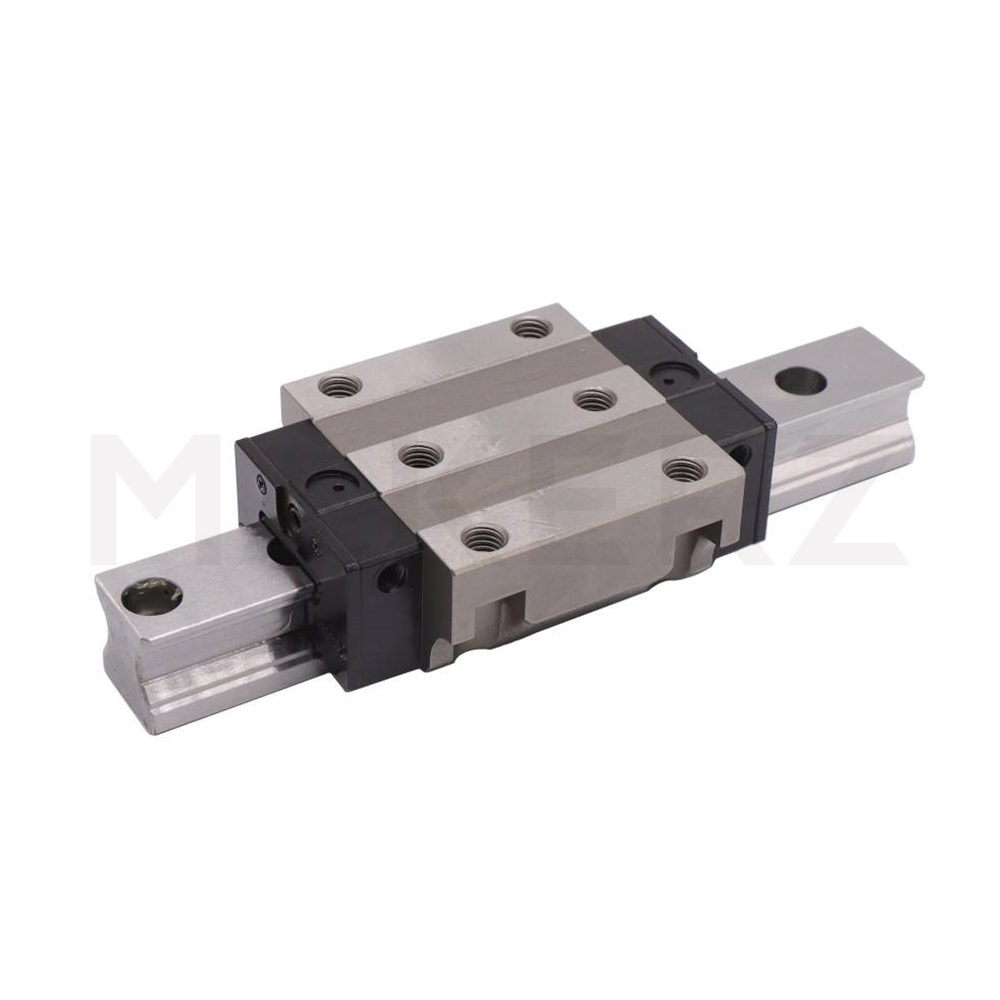

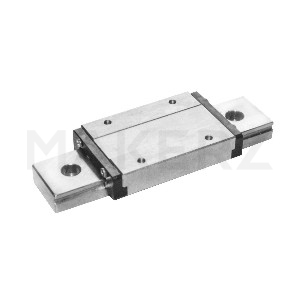

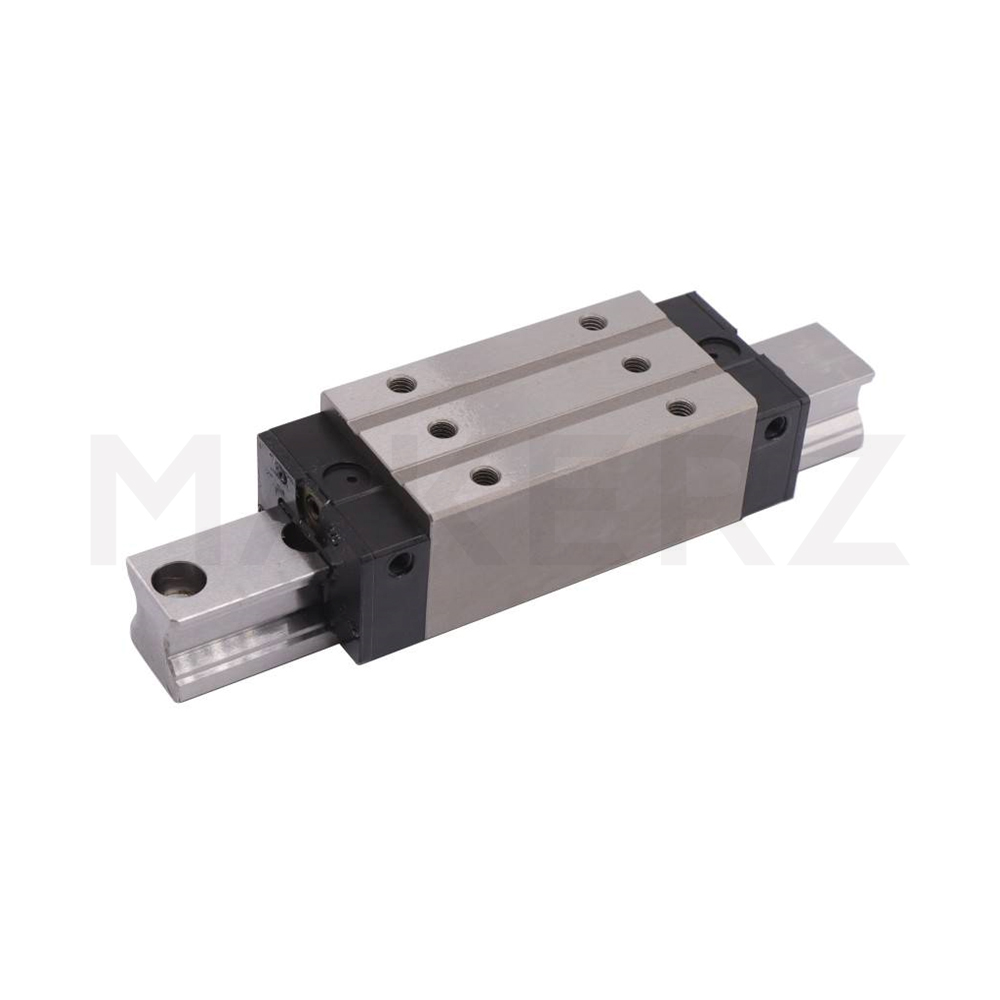

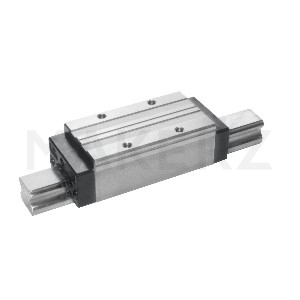

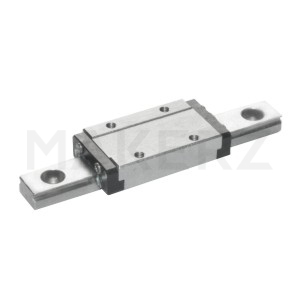

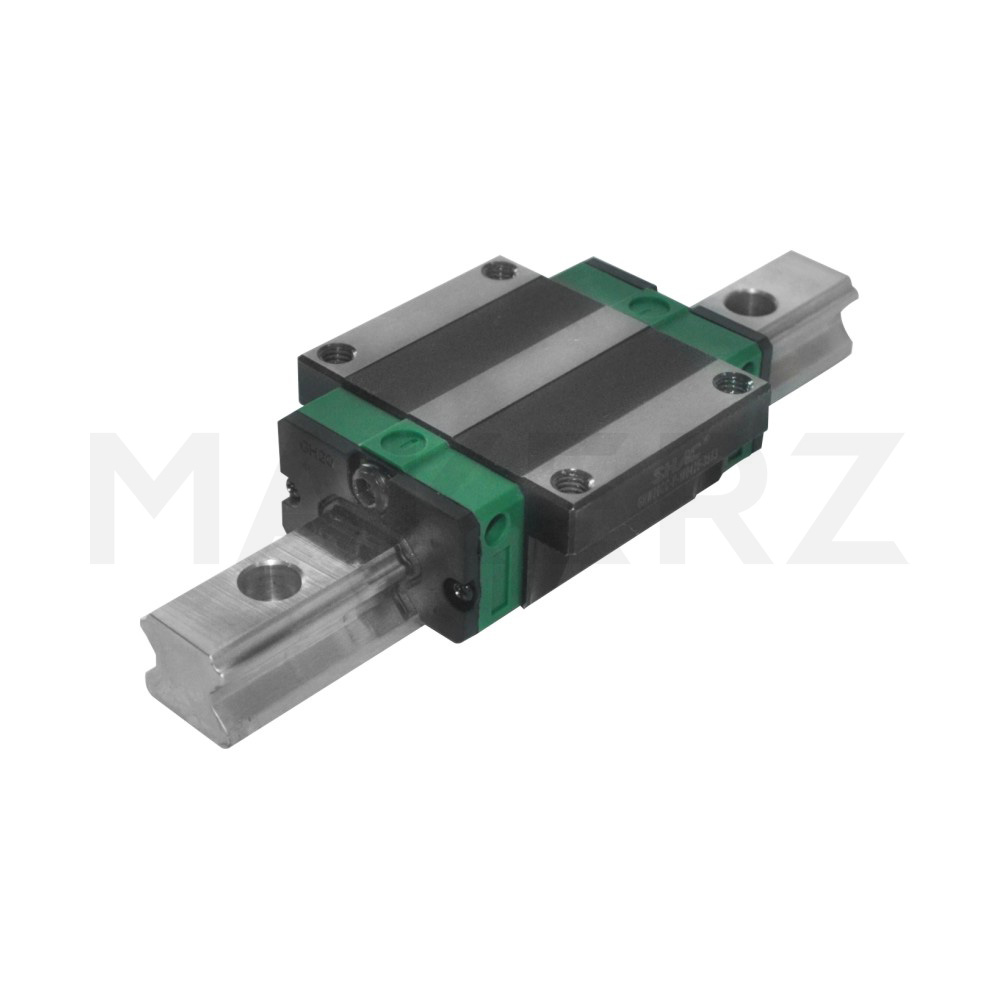

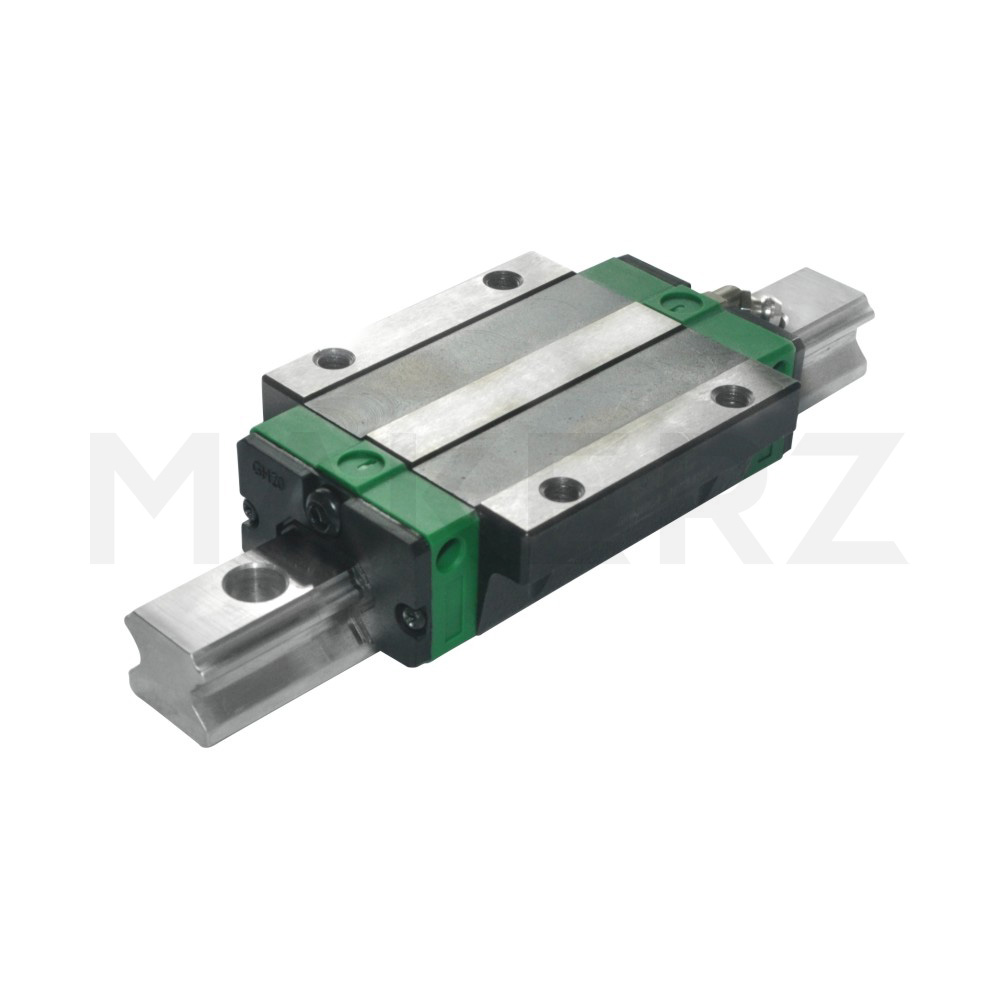

ブロック幅を広くとったタイプ。幅方向の支持面が広いため、横方向の安定性や側方荷重やモーメントに強いです。ブロック長さを長くしたタイプ。レールとの接触長が長く荷重を広く分散できるため、曲げモーメントや偏荷重に強く、振動・寿命面で有利です。

リニアガイドの種類別比較

リニアガイドは転動体の種類によって主に3つのタイプに分類されます。それぞれの特徴を比較して、用途に最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

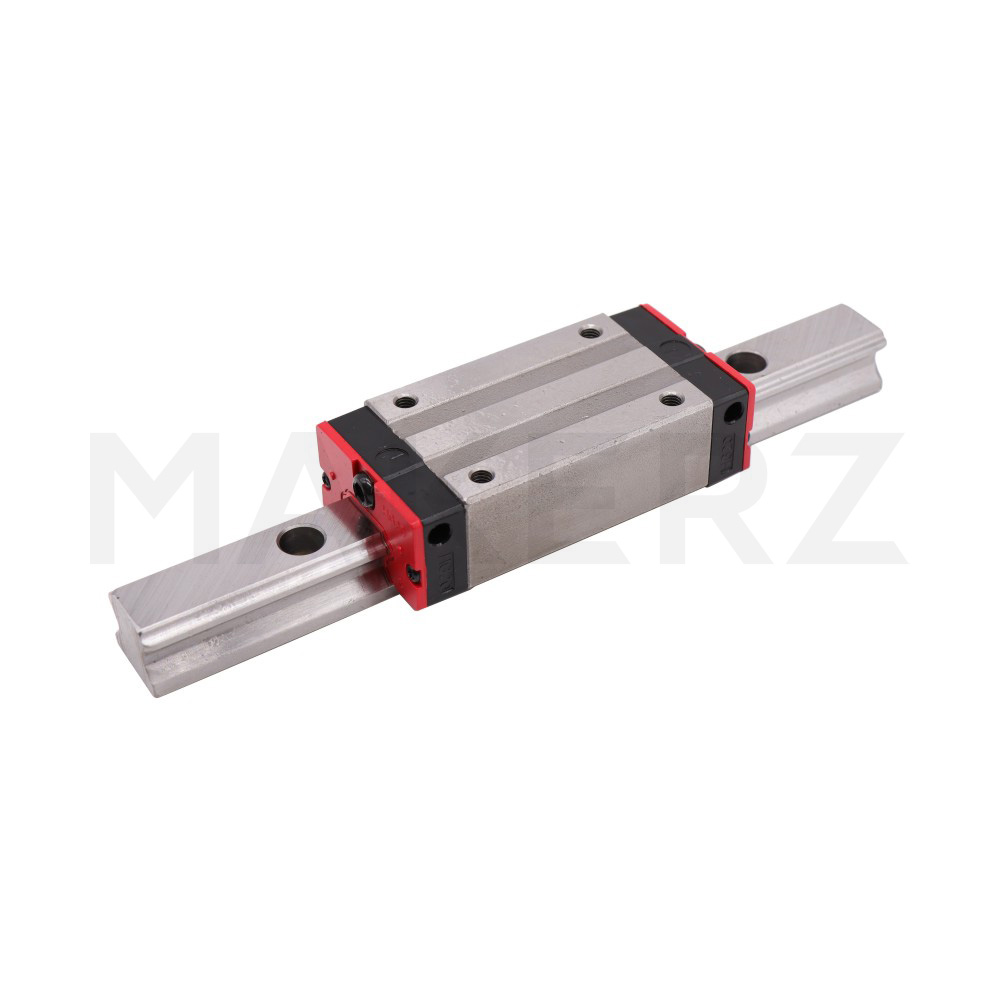

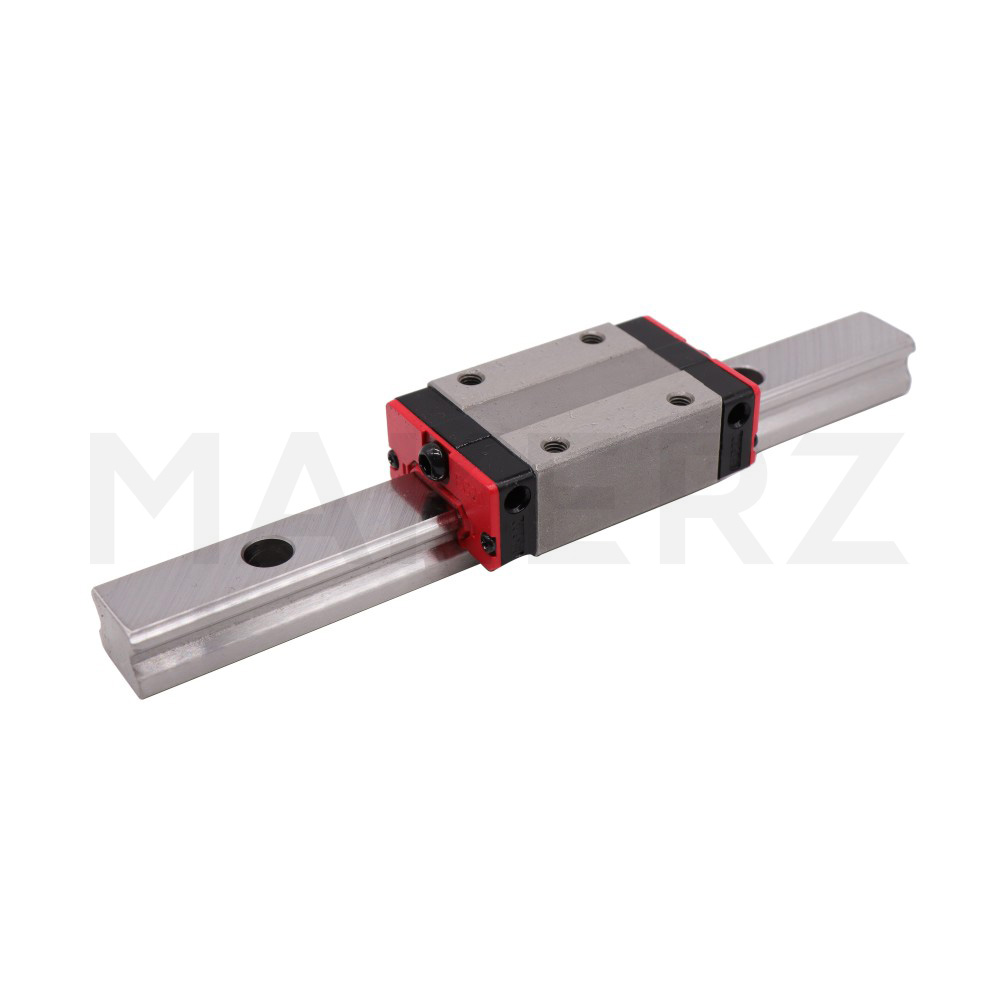

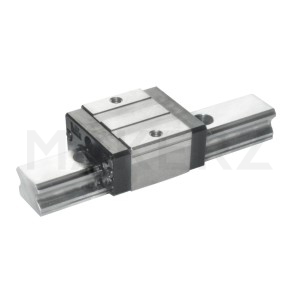

ボール式（標準タイプ）	レールとブロック間にボールを配置	最も汎用的で豊富なサイズバリエーション	・低摩擦で滑らかな動作・豊富なサイズと形状のラインナップ・コストパフォーマンスが良い	・ローラー式より剛性がやや低い・点接触のため接触面圧が高い	一般的な工作機械、搬送装置、汎用自動機
ローラー式（高剛性タイプ）	ボールの代わりにローラーを使用	高負荷・高剛性が要求される用途	・ボール式の2〜3倍の剛性・高負荷容量・長寿命	・ボール式より摩擦がやや大きい・価格が高い	重切削工作機械、プレス機、重量物搬送装置

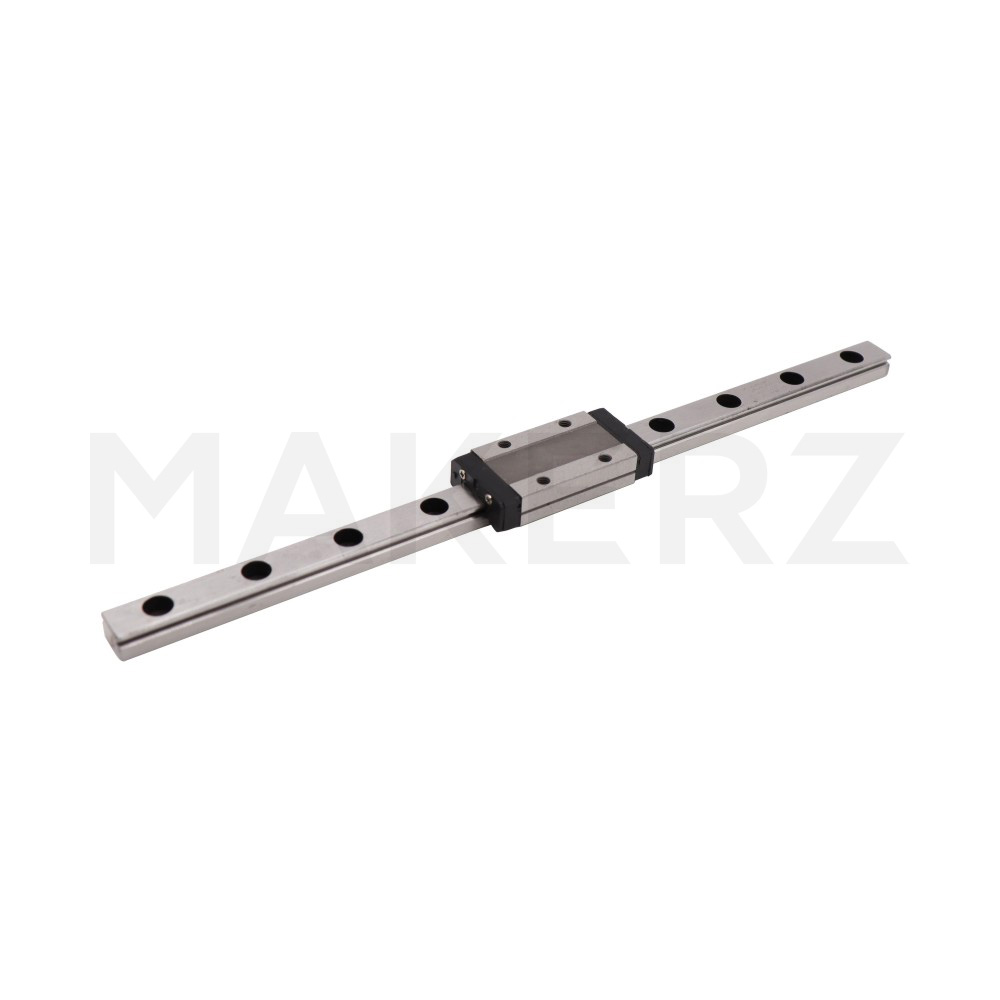

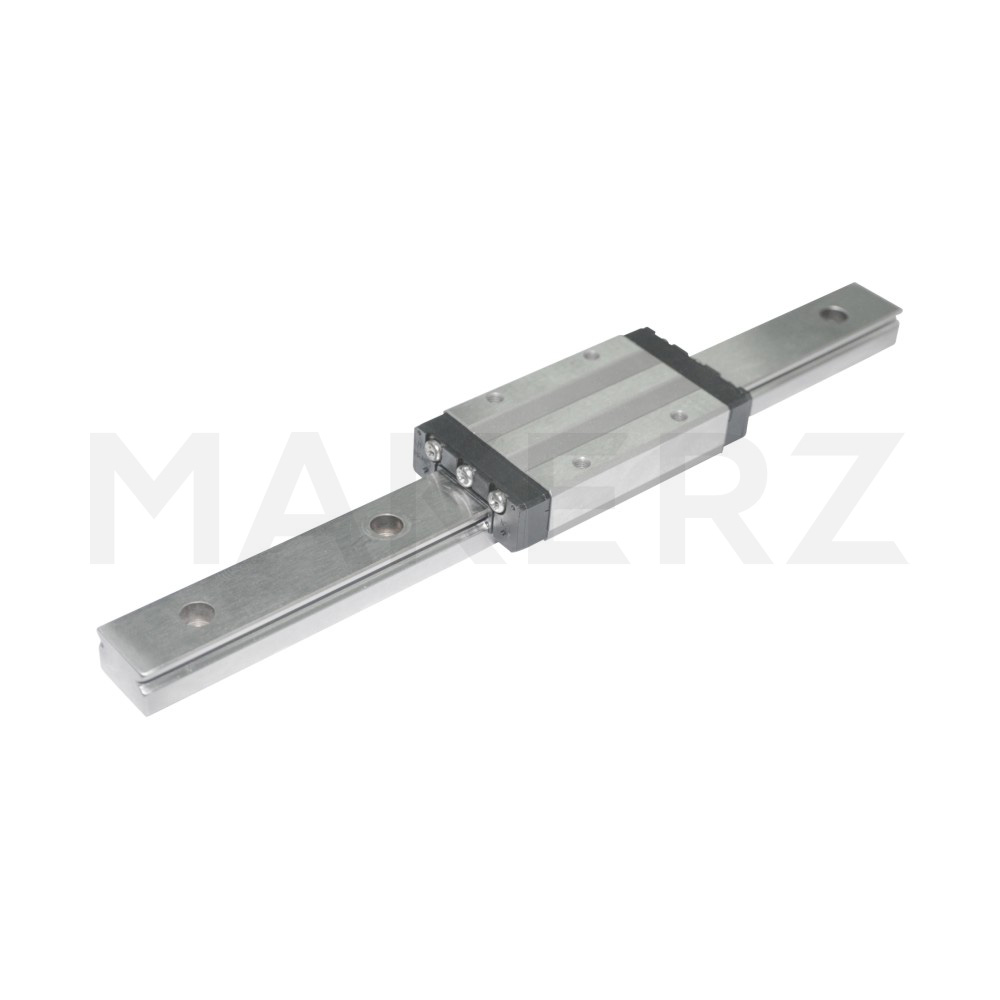

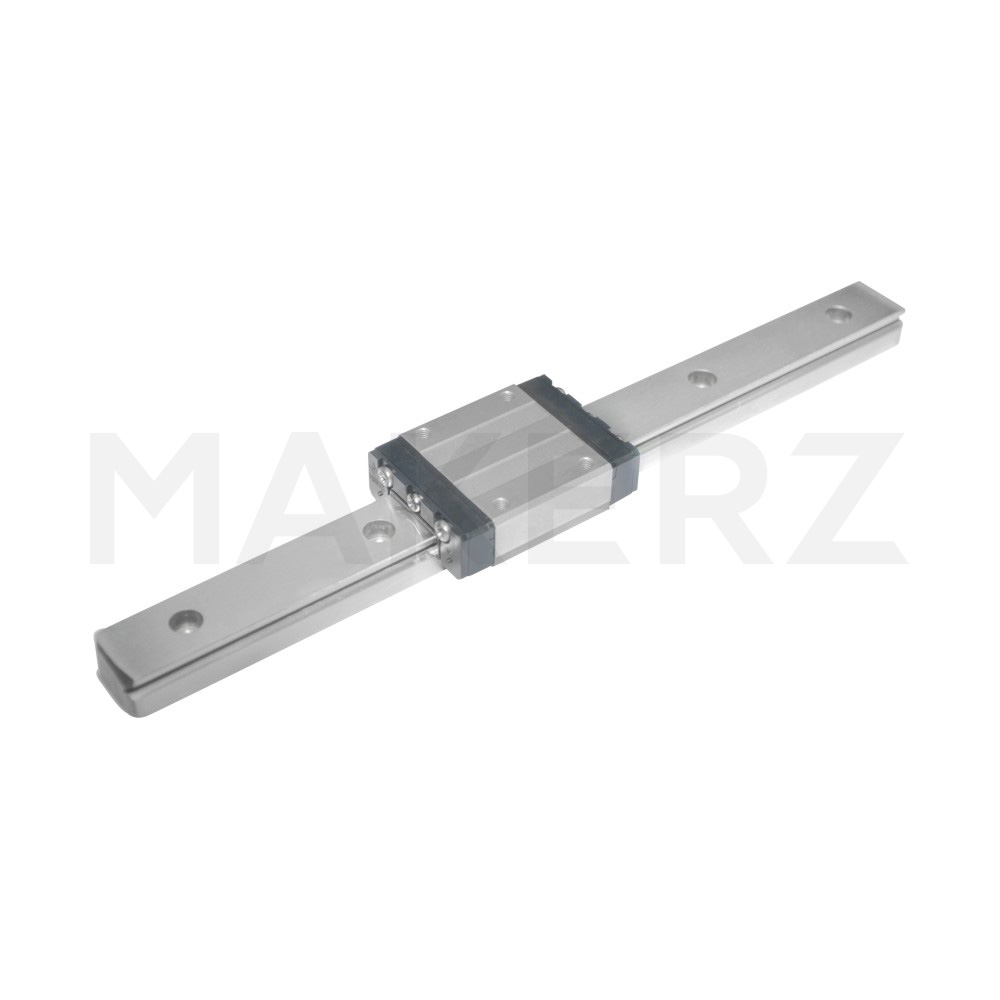

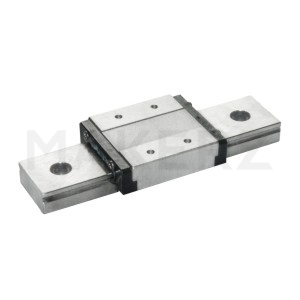

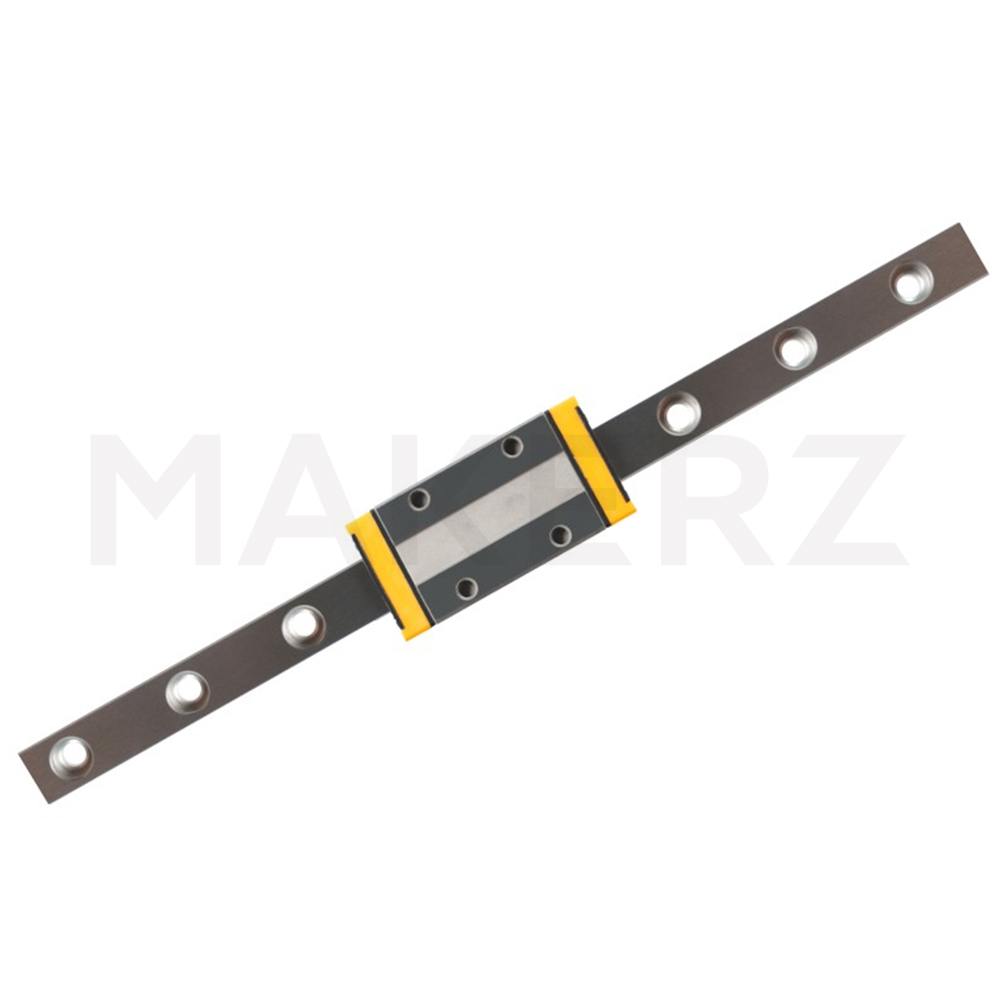

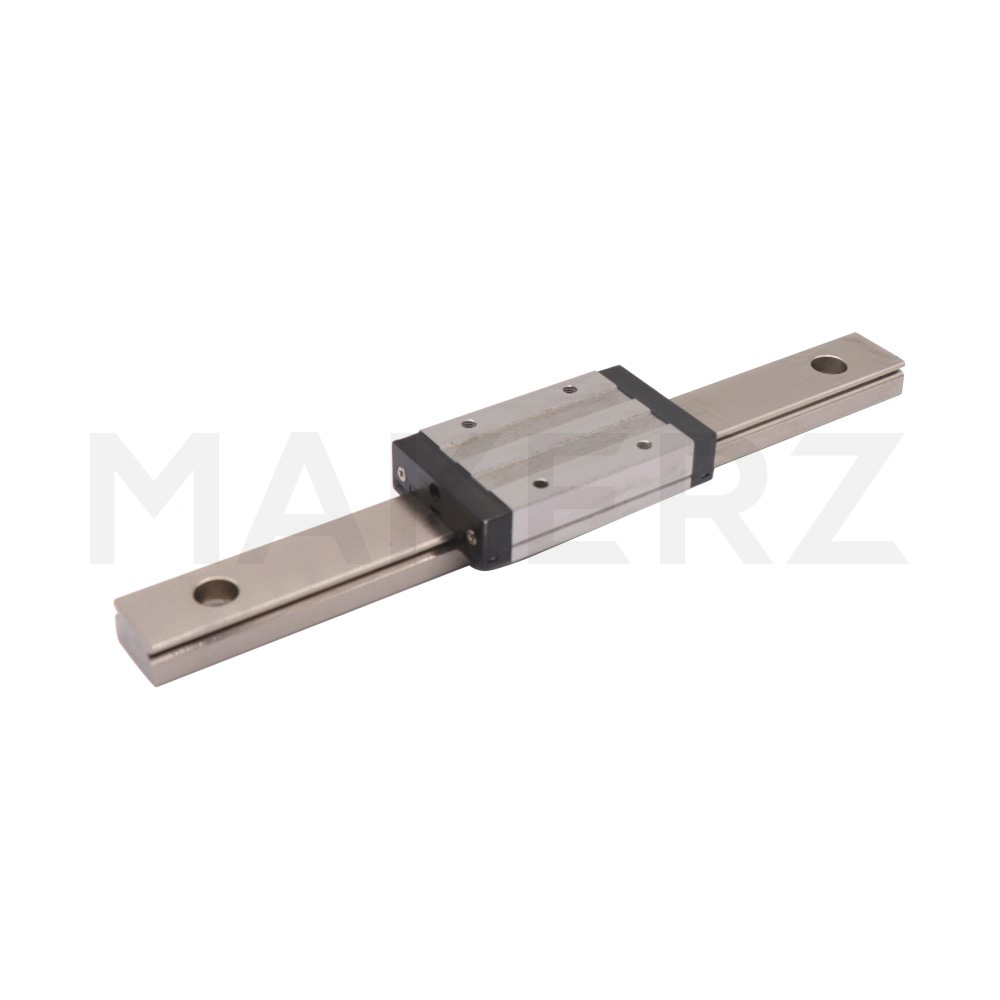

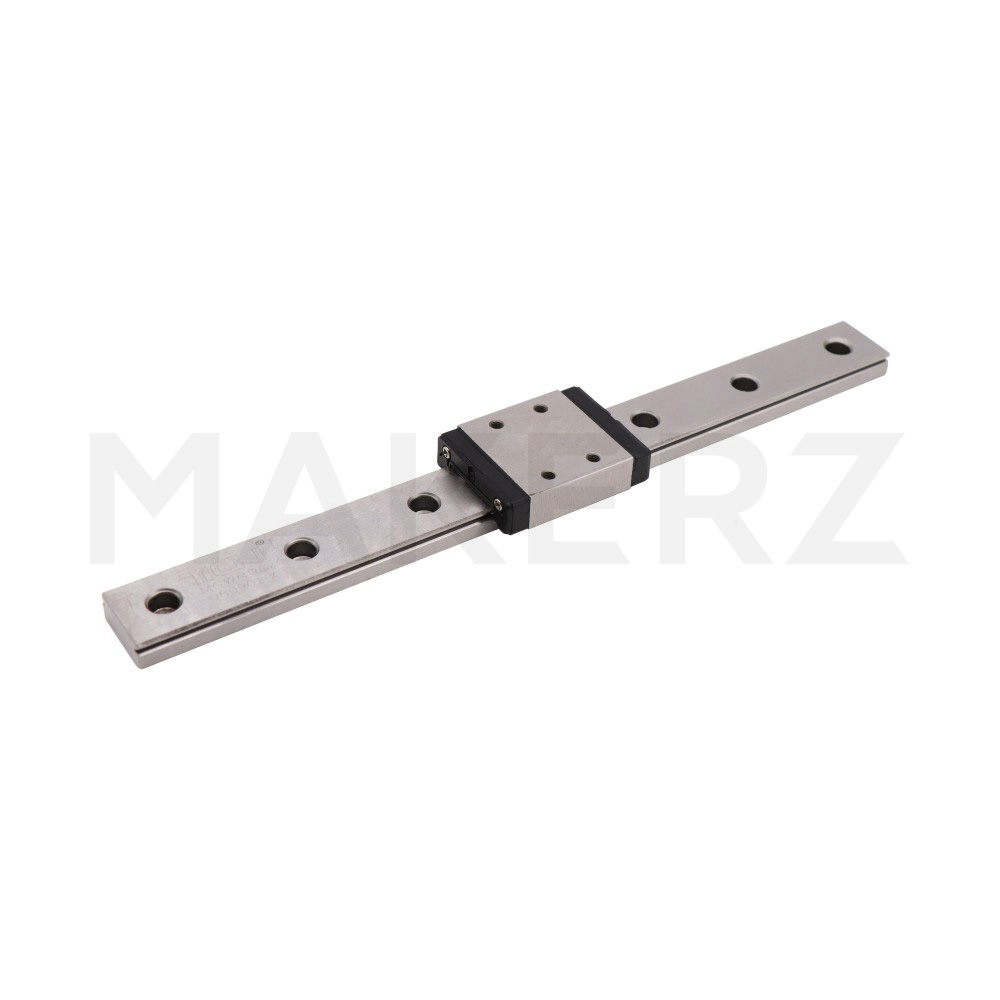

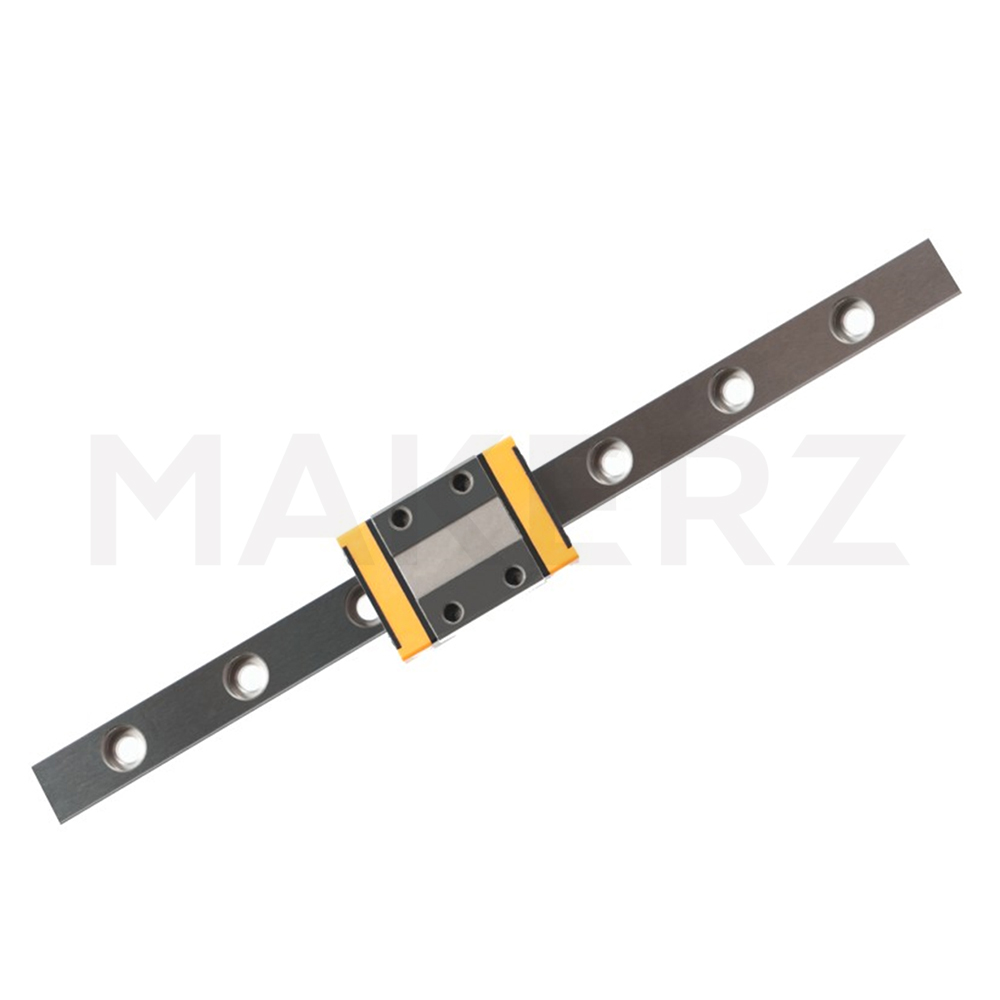

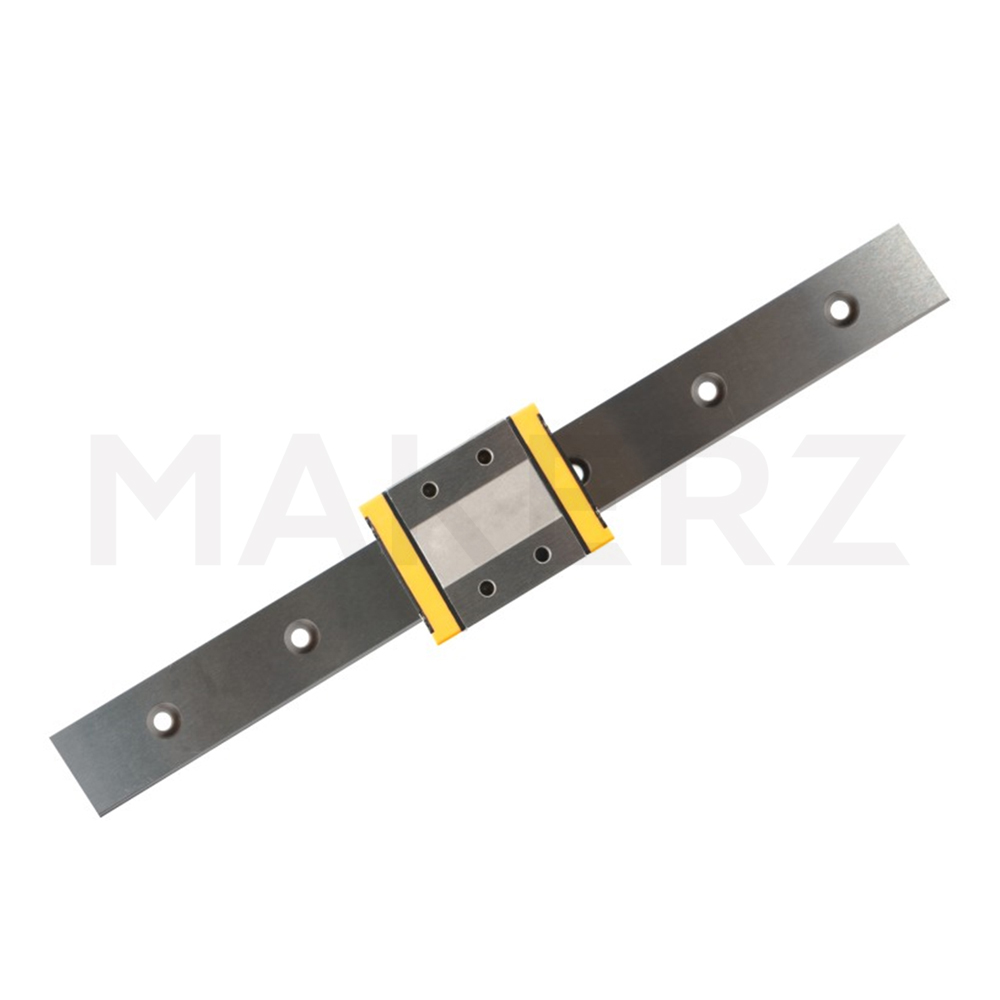

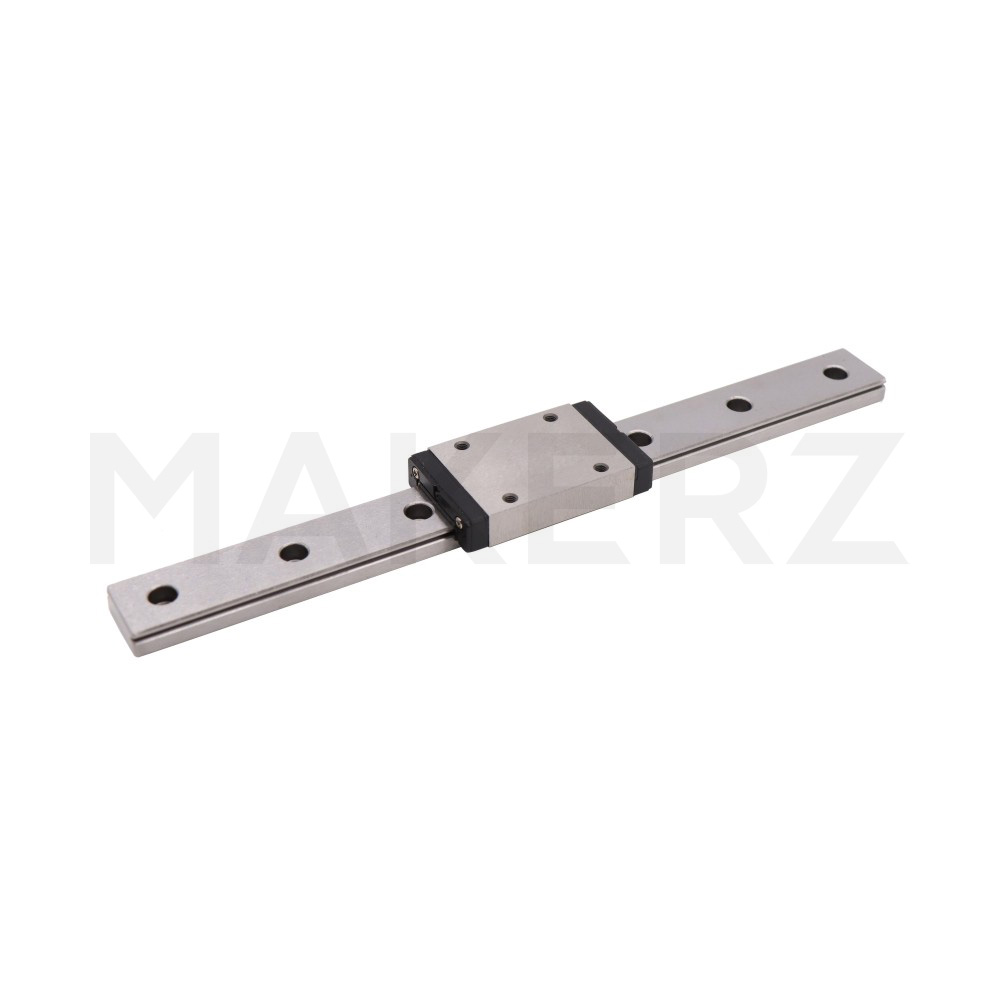

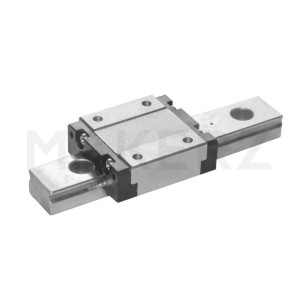

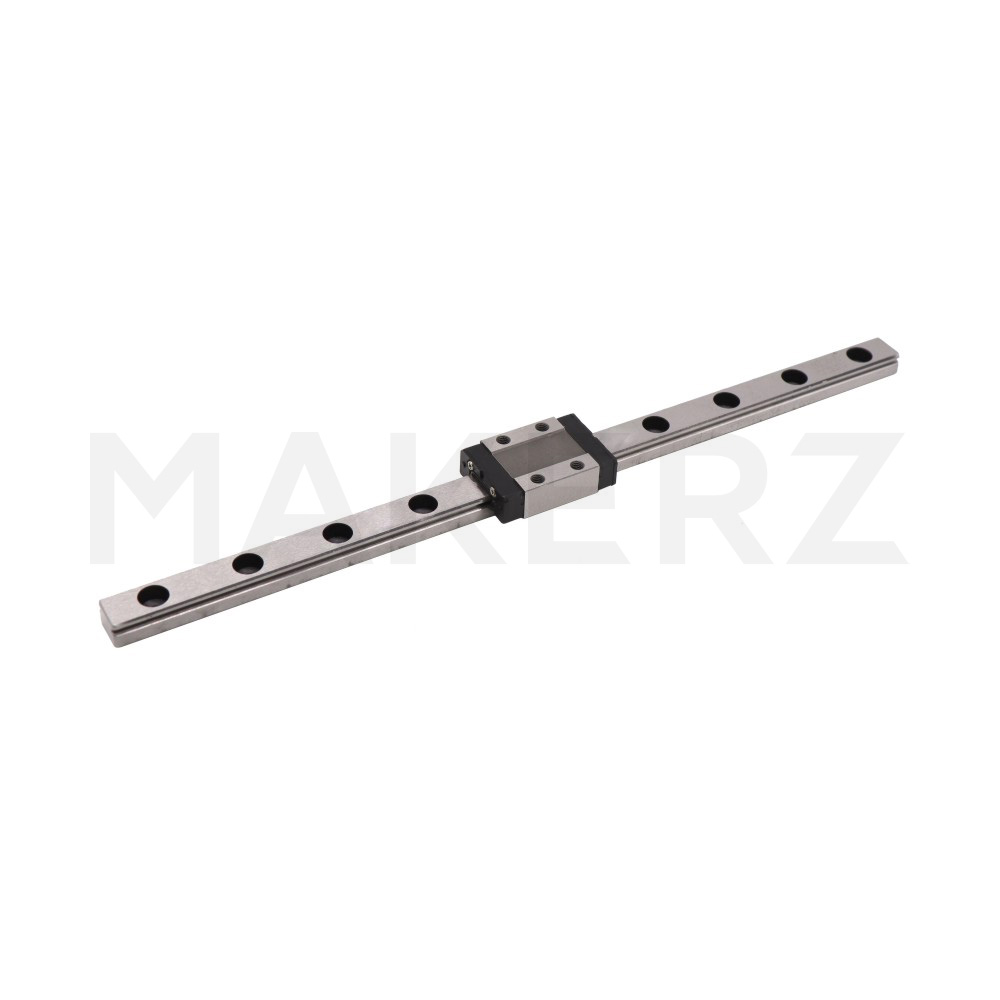

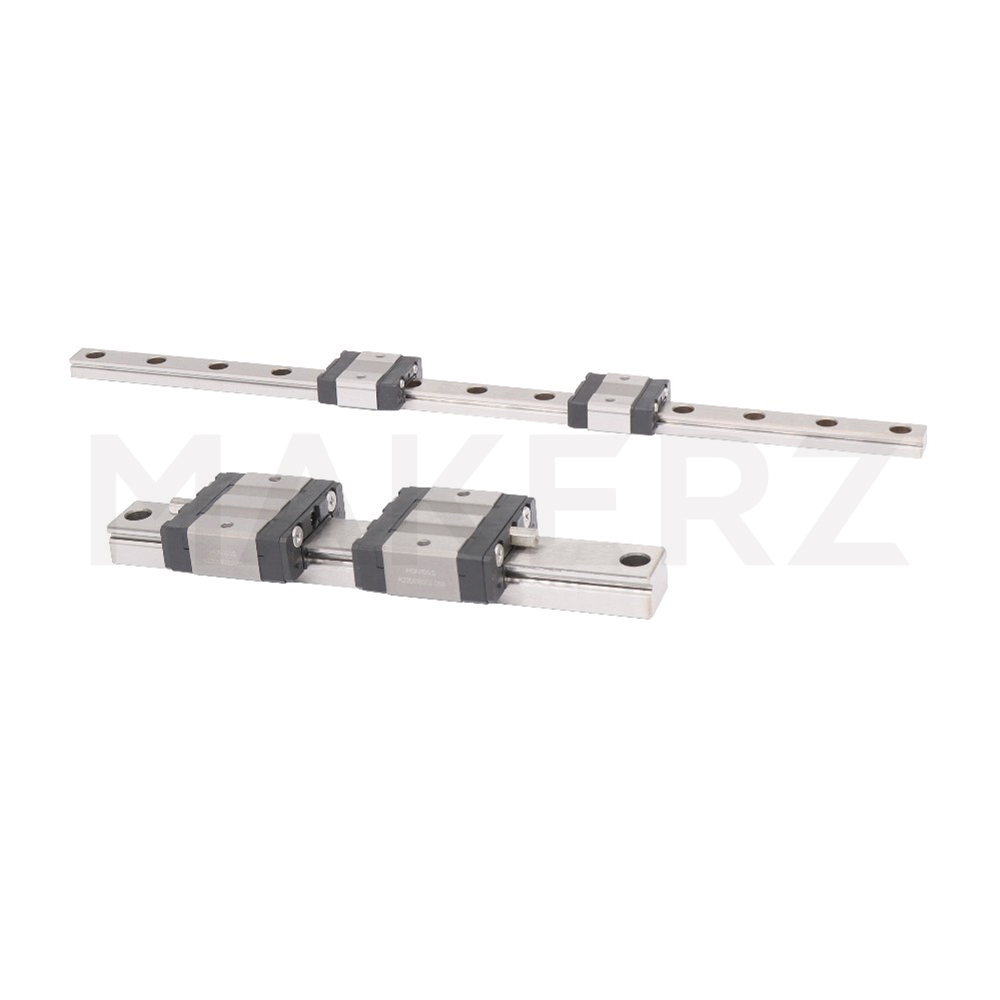

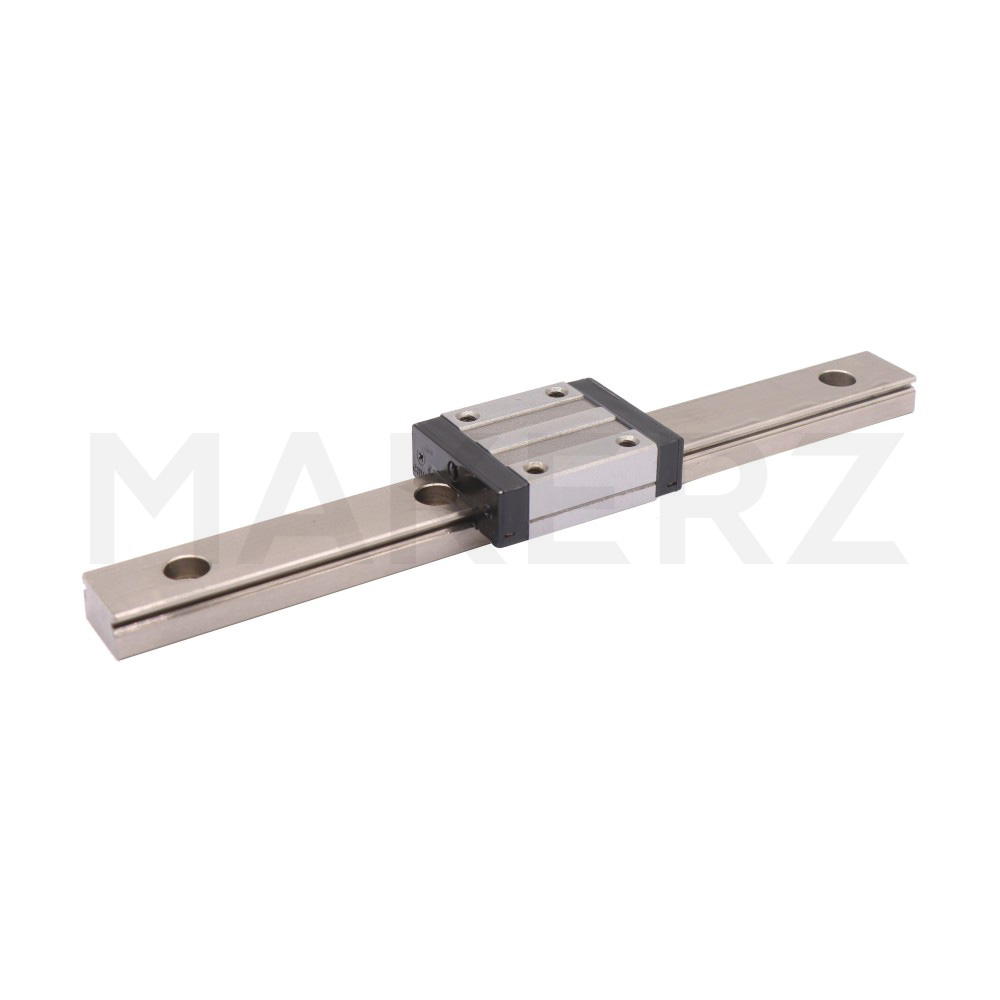

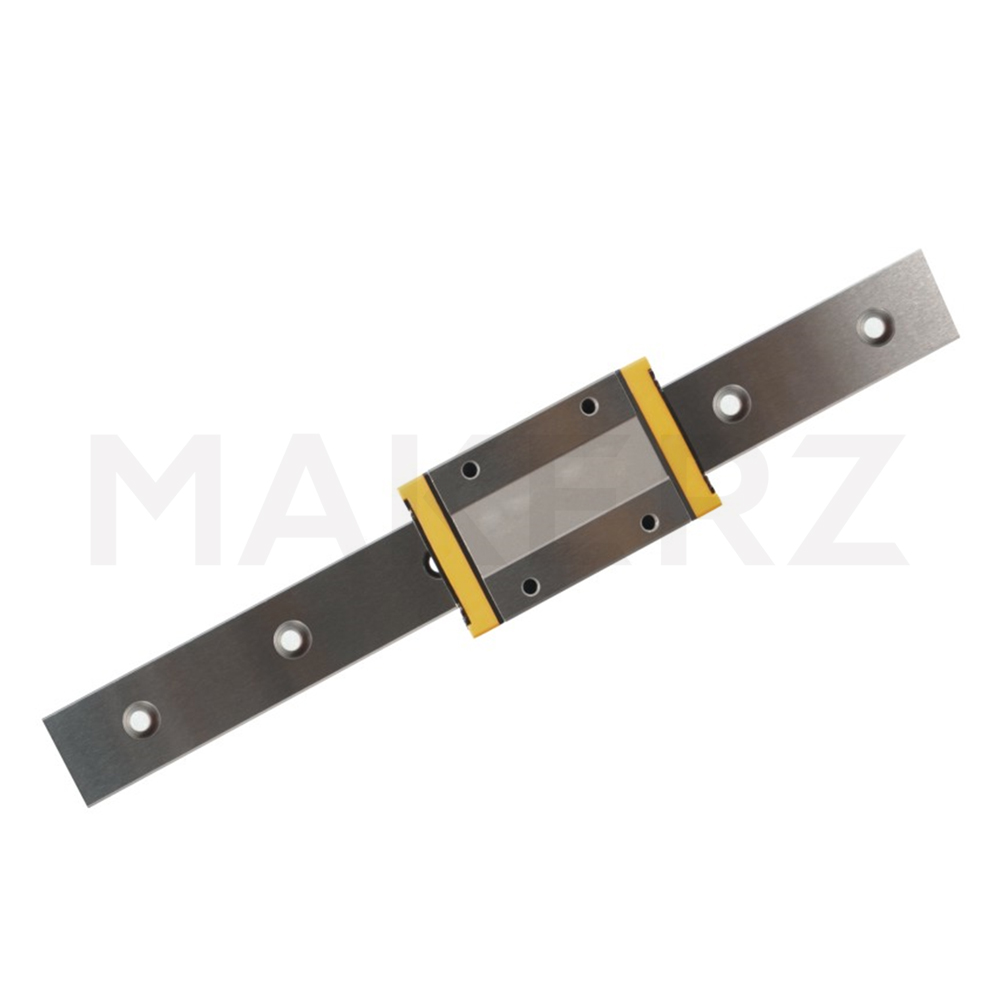

ミニチュアタイプ（小型精密型）	小型化・軽量化されたボール式	限られたスペースでの精密案内	・非常にコンパクト・軽量・高精度	・負荷容量が小さい・取り扱いに注意が必要	搬送装置、汎用自動機

リニアガイドの用途別おすすめ

使用環境や目的に応じて、最適なリニアガイドをご提案します。

搬送装置

推奨タイプ：ボール式

理由：高速往復動作が多いため、低摩擦で滑らかな動作が重要です。駆動負荷を軽減し、省エネルギー化を図ります。軽量化が必要な場合は、ミニチュアタイプも検討します。

組立装置

推奨タイプ：ボール式

理由：高速・高精度な位置決めとタクトタイムの短縮が求められます。中予圧で剛性を確保しつつ、低摩擦で高速往復運転に対応します。実装ヘッドなど軽量部の案内には、ミニチュアタイプの採用も効果的です。

リニアガイドのよくある質問（FAQ）

Q. リニアガイドとリニアブッシュの違いは何ですか？

A. リニアガイドはレール上をブロックが移動する構造で、高精度・高剛性が特長です。リニアブッシュは円筒シャフト上をブッシュが移動する構造で、コンパクトで低コストです。リニアガイドは精密な位置決めが必要な用途（工作機械など）、リニアブッシュは比較的軽負荷で精度要求が緩い用途（搬送装置など）に適しています。一般的にリニアガイドの方が高価ですが、長期的な精度維持に優れます。

Q. リニアガイドの寿命はどのくらいですか？

A. 寿命は負荷条件と潤滑状態により大きく変わります。定格荷重に対して実荷重が小さいほど寿命は長くなります。適切なグリース潤滑下では、走行距離で数千km〜数万km以上が目安です。定期的なグリース補給と防塵対策が寿命延長の鍵です。

Q. グリース補給の頻度はどのくらいですか？

A. 使用条件により異なりますが、一般的な目安は以下の通りです：連続運転：100〜500時間ごと６カ月ごとグリース切れは焼き付きや急激な摩耗の原因になるため、定期的な管理が重要です。

Q. レールの継ぎ足しは可能ですか？

A. 基本的には推奨されません。継ぎ目で段差や平行度のずれが生じ、ブロック通過時の衝撃や精度低下の原因になります。
