ボールねじ·サポートユニット

ボールねじ・サポートユニットを販売する通販サイトです。軸径φ4〜32mm、長さ60〜2000mmを1mm単位で指定可能。標準・フランジ・角・ワイド・T型など多彩な形状と、幅広いリードから最適な仕様をお選びいただけます。

ボールねじ·サポートユニットとは、回転運動を直線運動に変換する高精度機構部品。ボールねじは高い位置決め精度と伝達効率を実現し、工作機械、FA装置、半導体製造装置など、高精度な直動運動が求められる分野で広く採用されています。

ボールねじ·サポートユニットの特長・用途

ボールねじ·サポートユニットの主な特長

高精度な位置決め：バックラッシュを小さくでき、繰り返し位置決め精度は±数ミクロンレベルを実現
高効率・省エネルギー：転がり接触により摩擦係数が小さく、台形ねじに比べて駆動トルクが大幅に低くすることが可能
長寿命・高信頼性：適切な潤滑管理により、数万km以上の走行寿命を実現可能
高速送り対応：低摩擦のため高速送りが可能で、生産タクトタイムの短縮に貢献

ボールねじ·サポートユニットの主な用途

NC工作機械の送り機構
射出成形機の型締め機構
測定器・検査装置の移動機構

ボールねじ·サポートユニットの選び方のポイント

最適なボールねじ·サポートユニットを選ぶためには、以下のポイントを確認しましょう。

1 リード（1回転あたりの送り量）

リードは1回転で進む距離を表し、用途の速度要求に応じて選定します。高速送りが必要な場合は大リード（20mm、30mm以上）、高精度位置決めが必要な場合は小リード（5mm、10mm以下）が適しています。リードが大きいほど同じ回転数で速く移動しますが、精度は低下する傾向があります。

2 精度等級（JIS規格）

ボールねじの精度はJIS B 1192で規定され、C0〜C10の等級があります。 C3（300mm当たり±3μm）は高精密用途、C5（±5μm）は一般精密用途、 C7（±7μm）は標準用途に使用されます。高精度ほど価格が高くなるため、必要精度を見極めた選定が重要です。

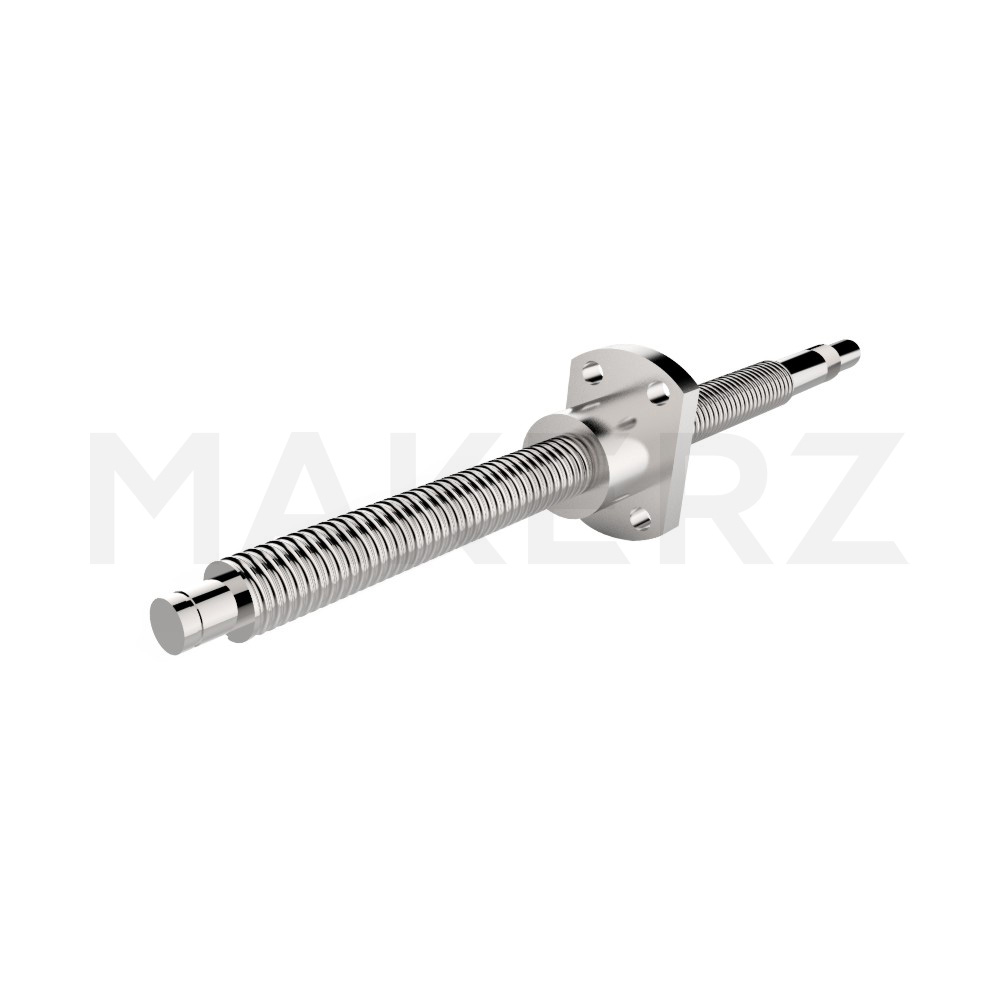

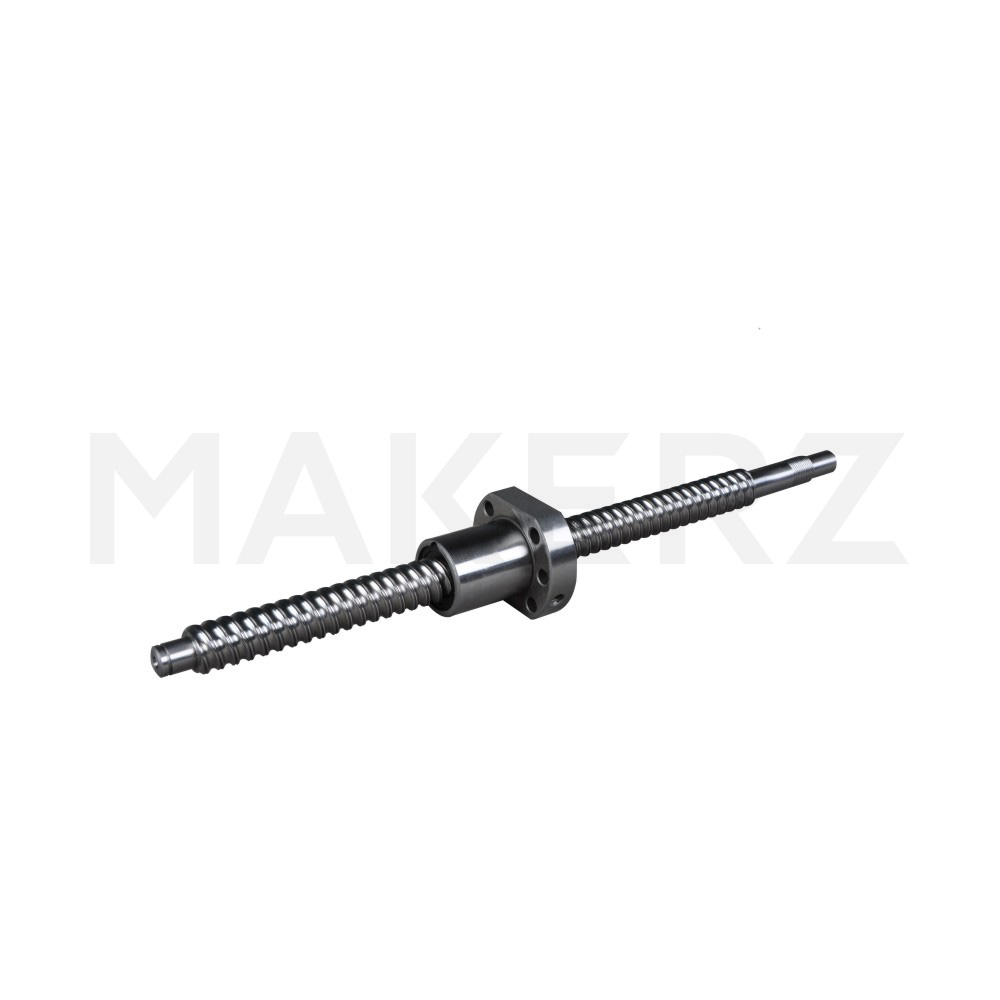

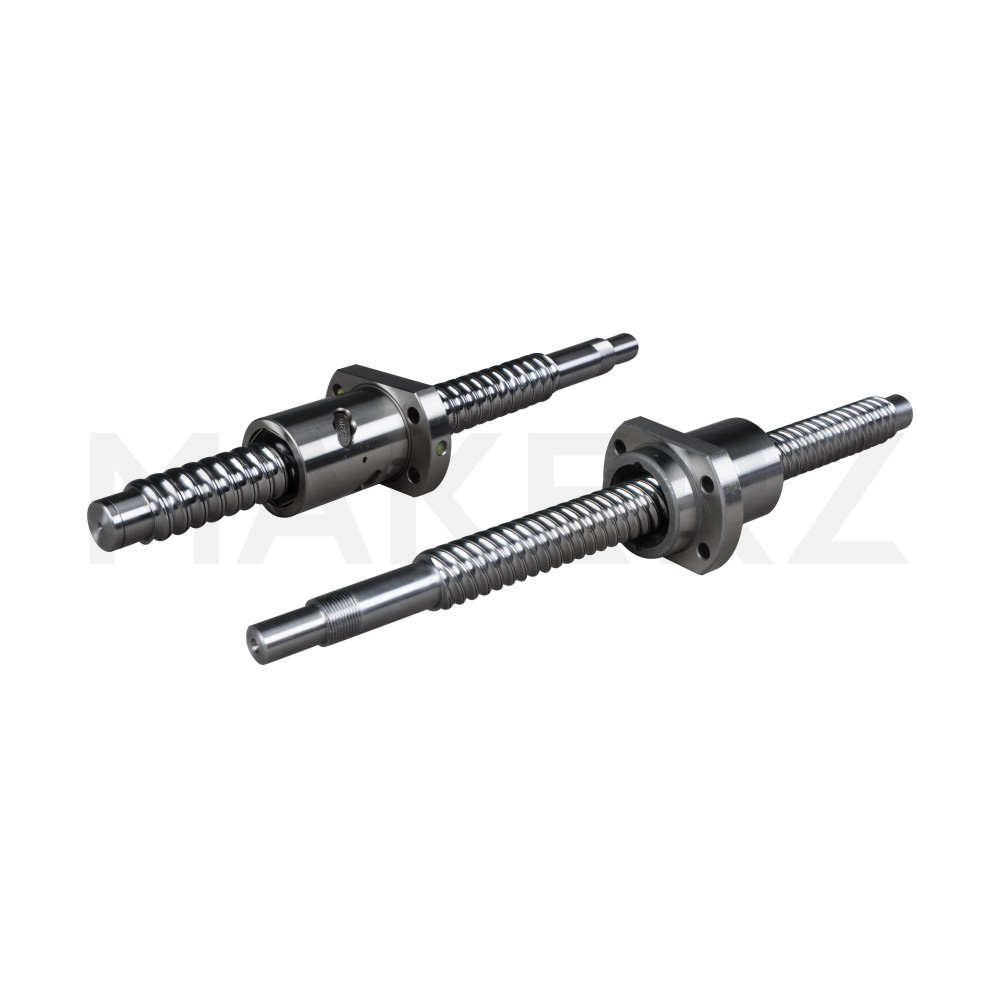

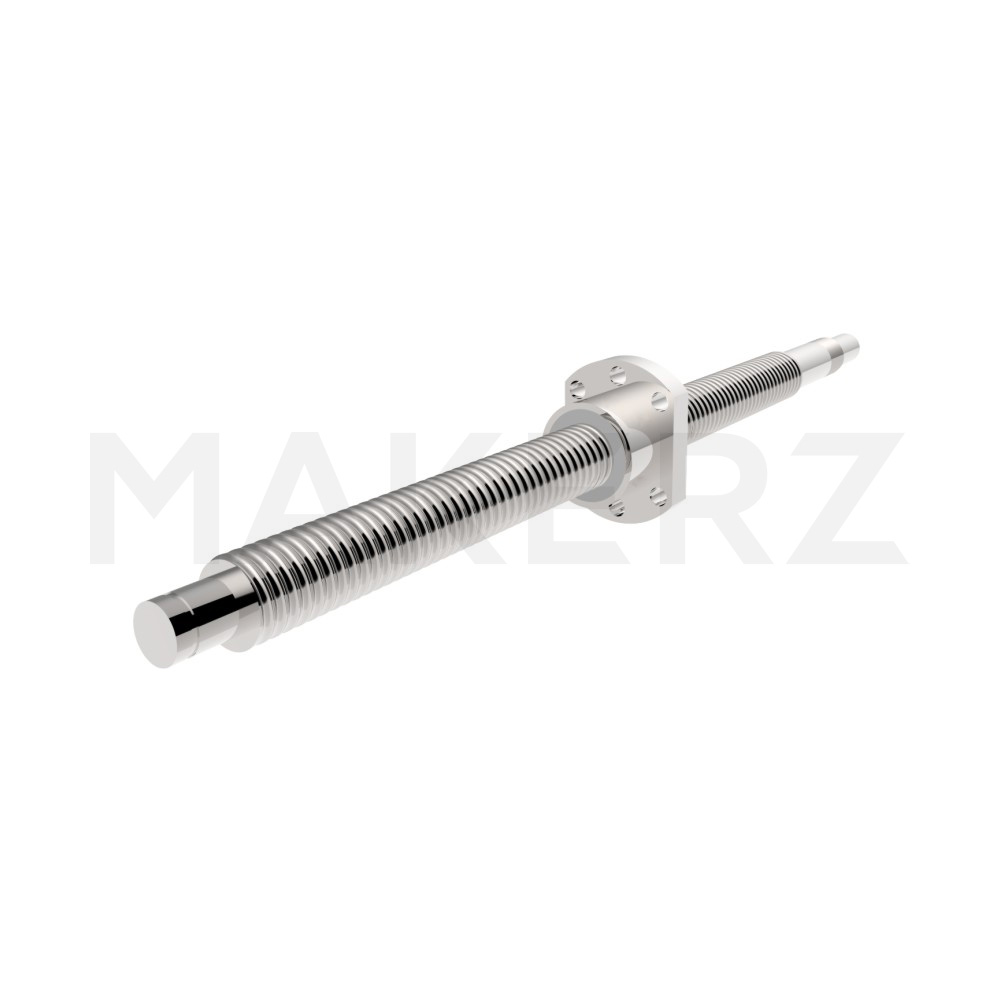

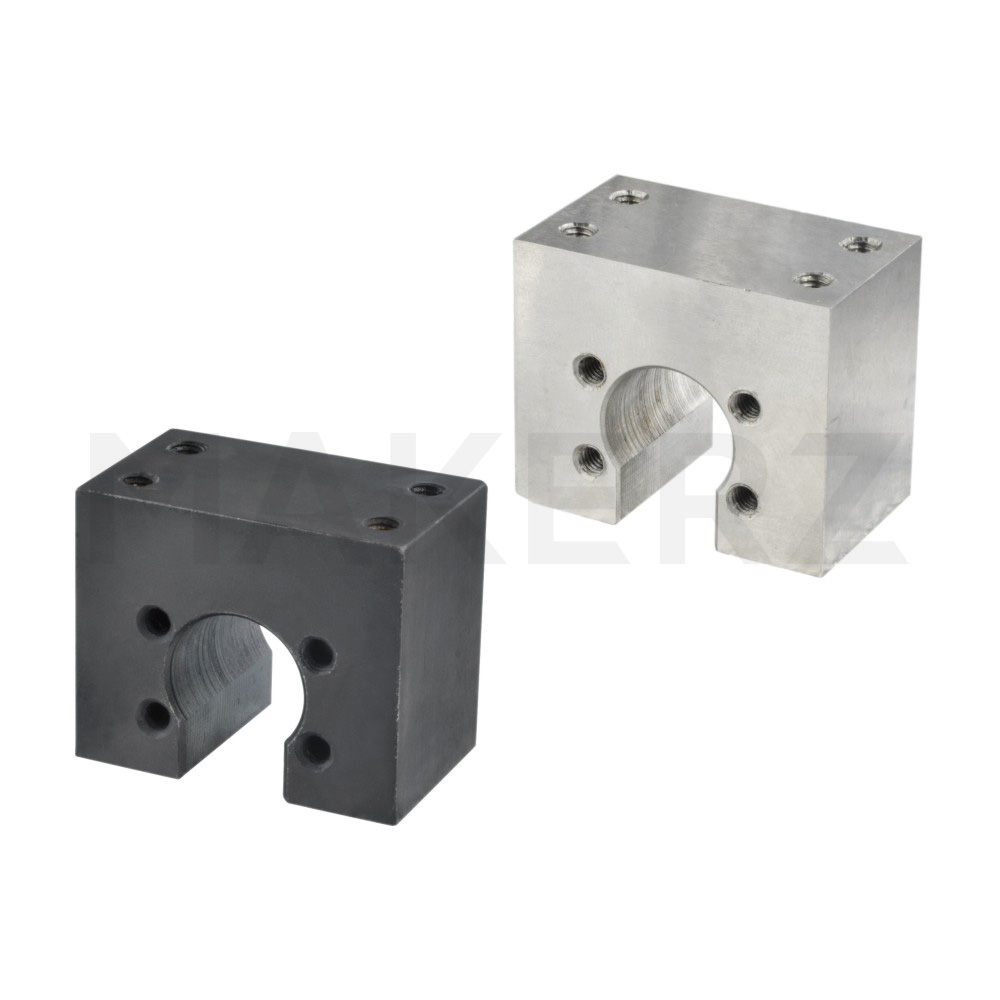

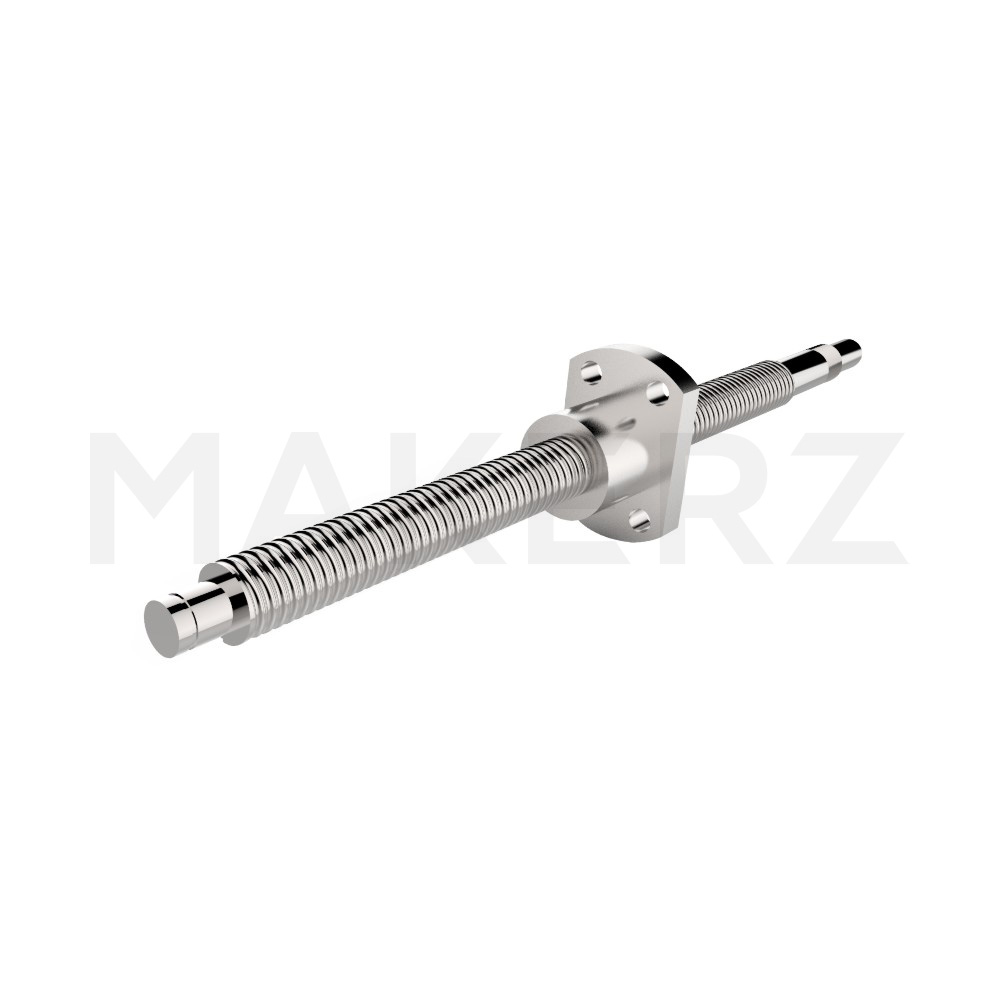

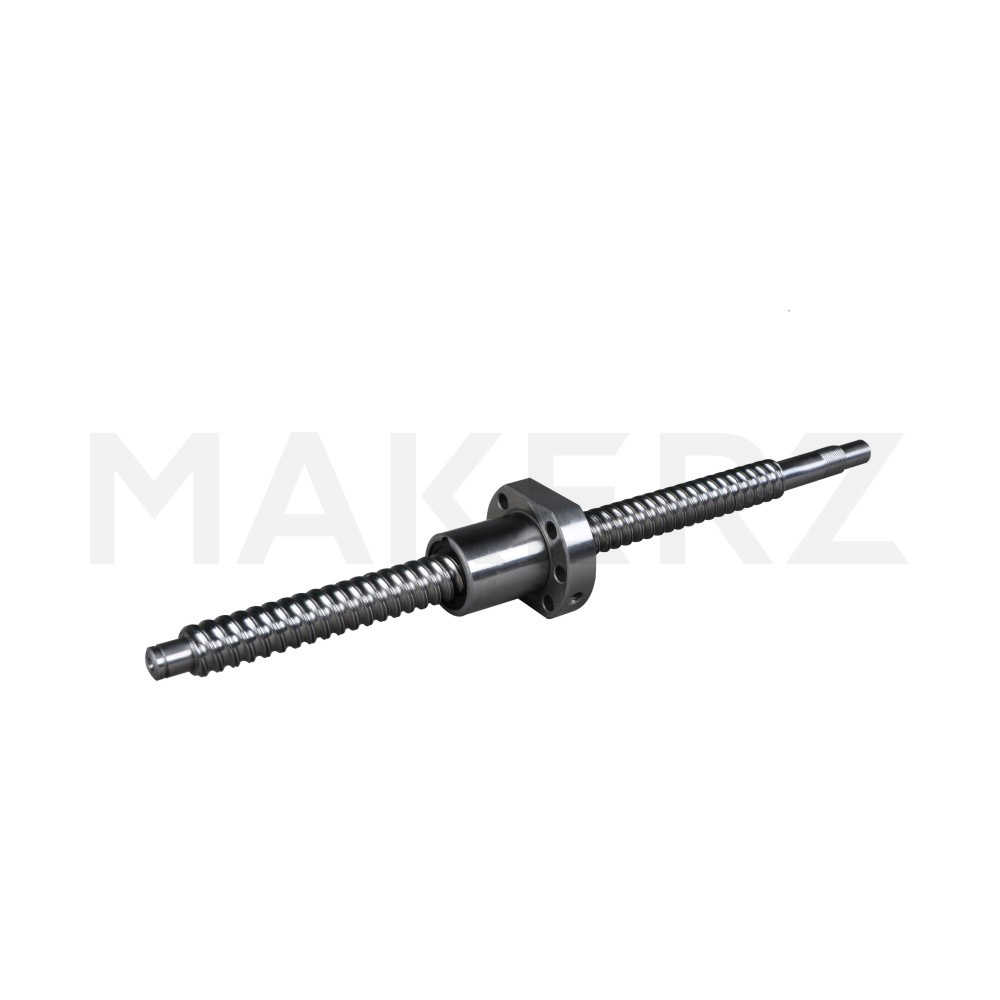

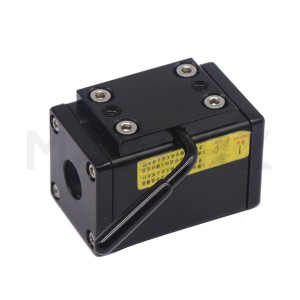

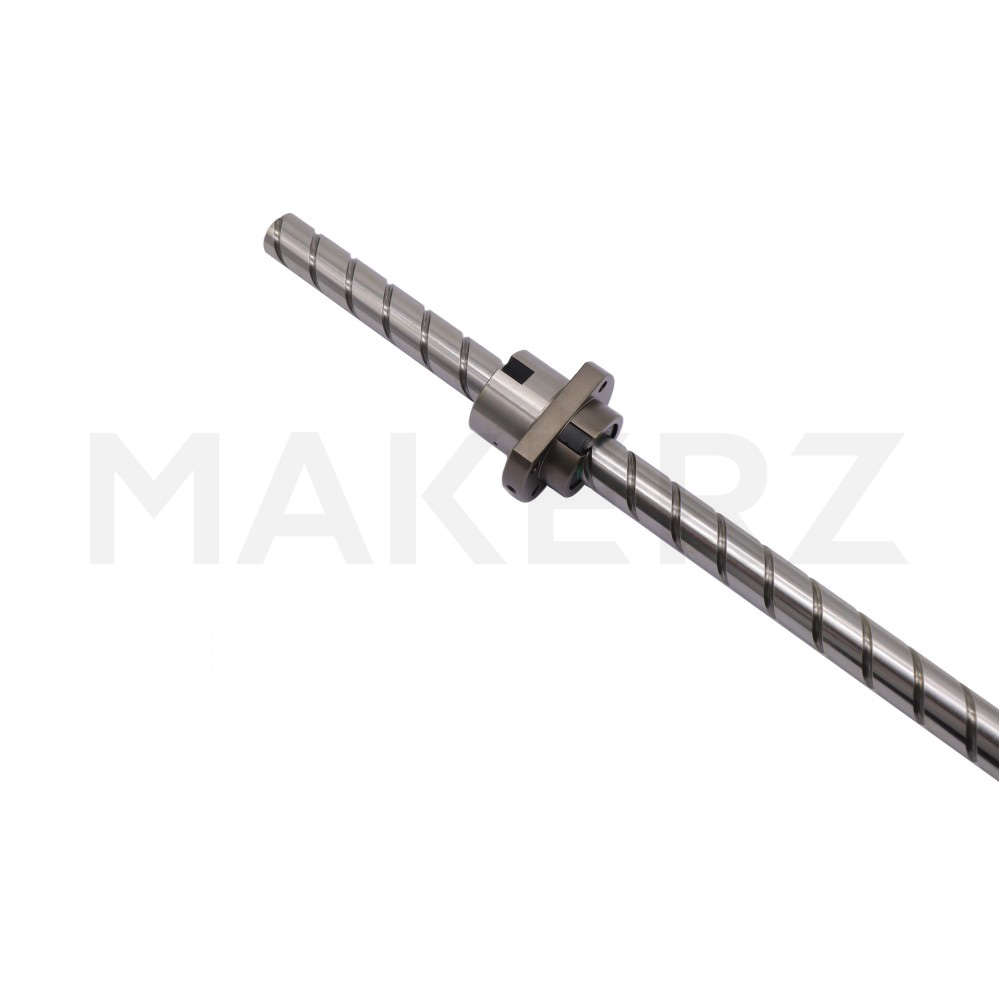

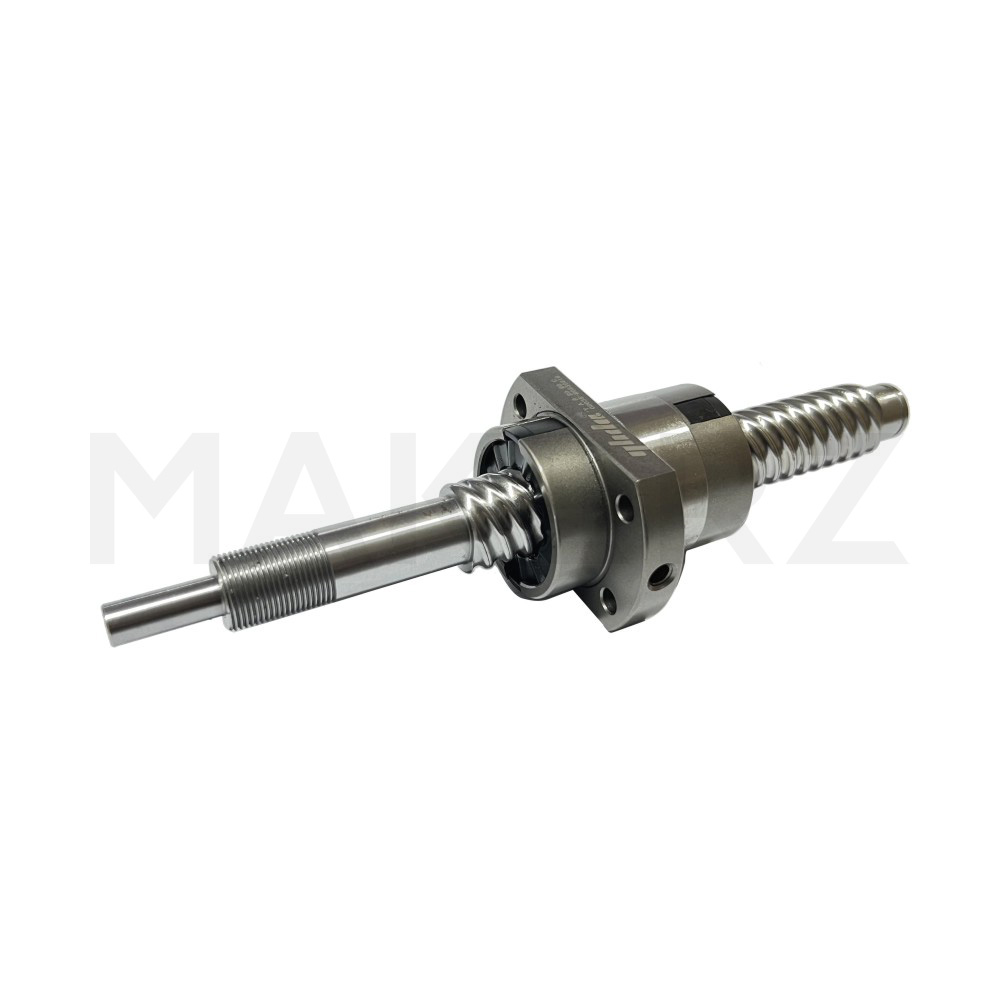

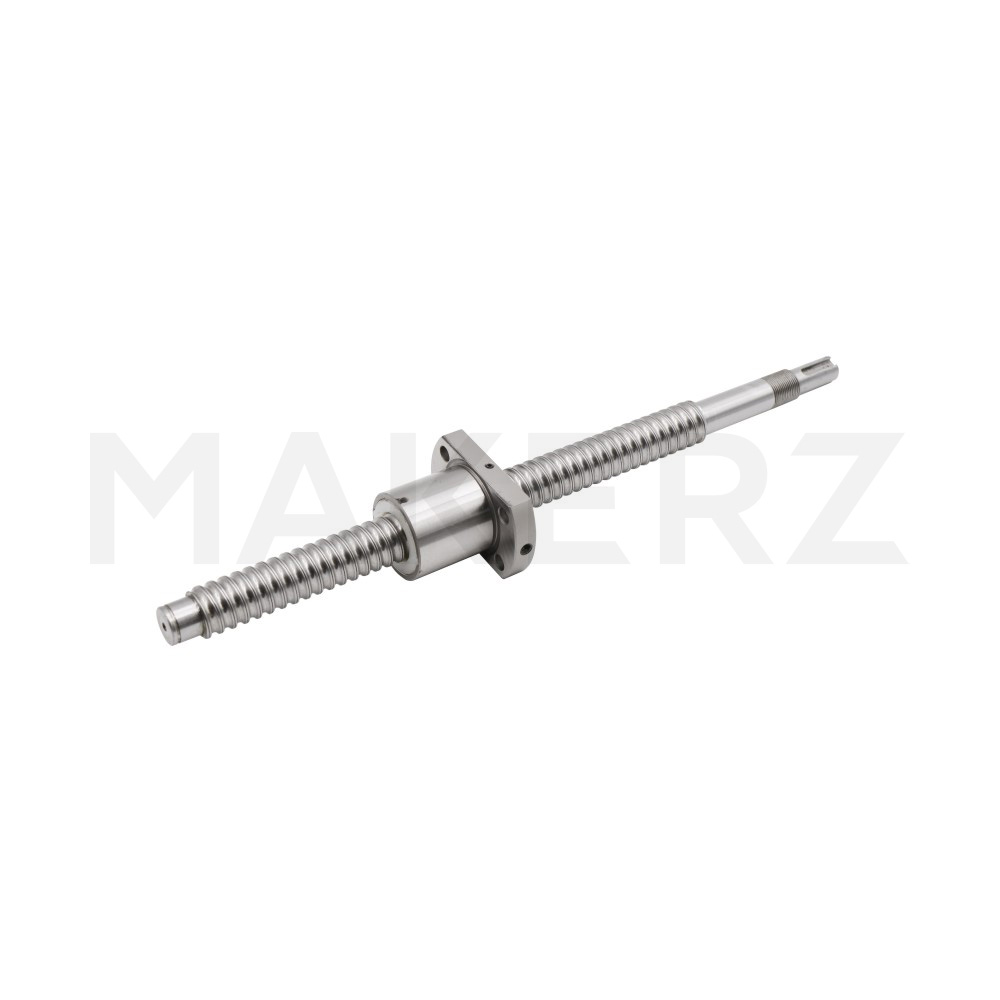

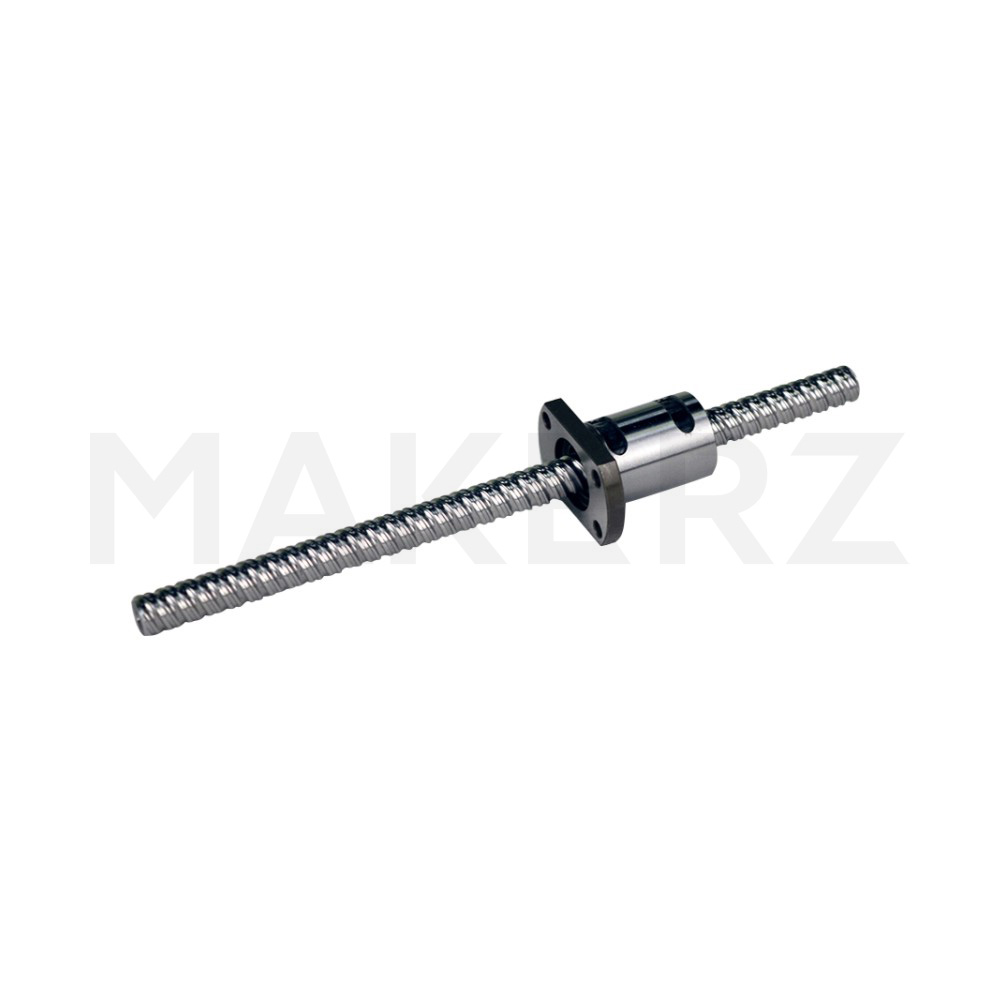

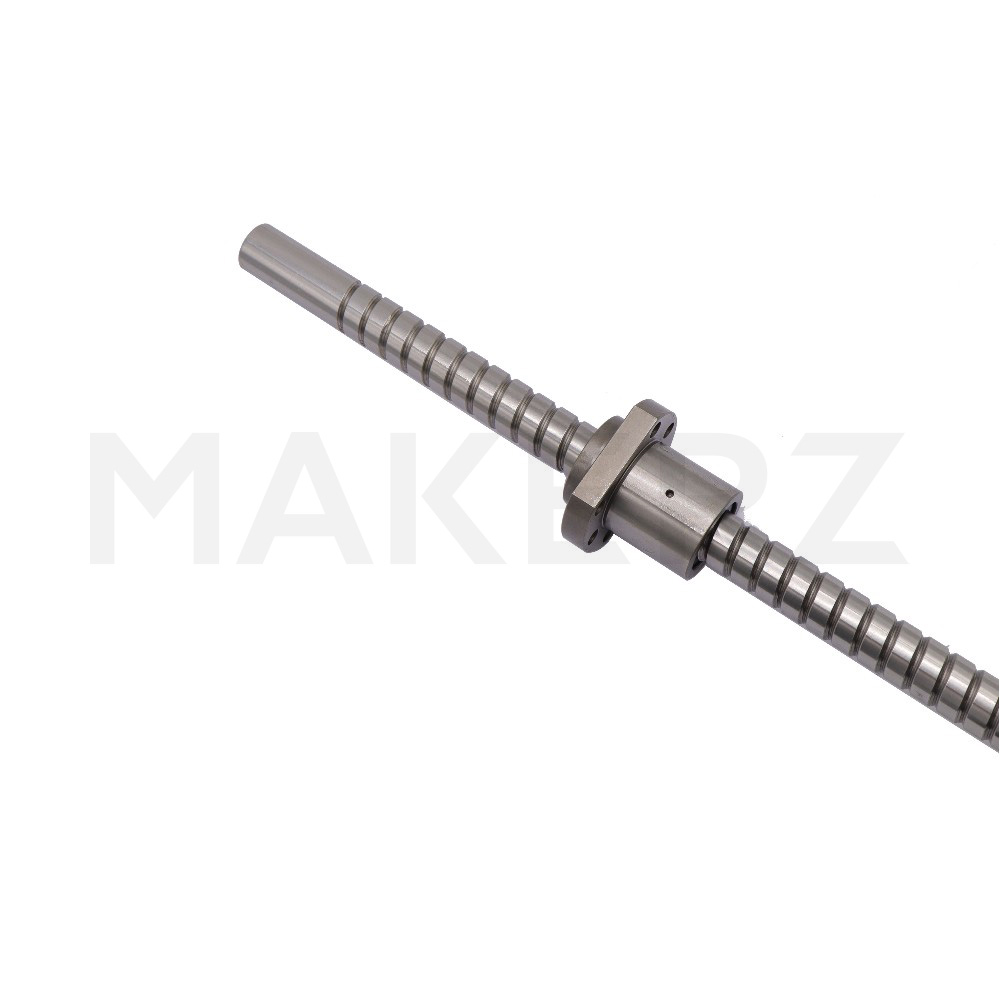

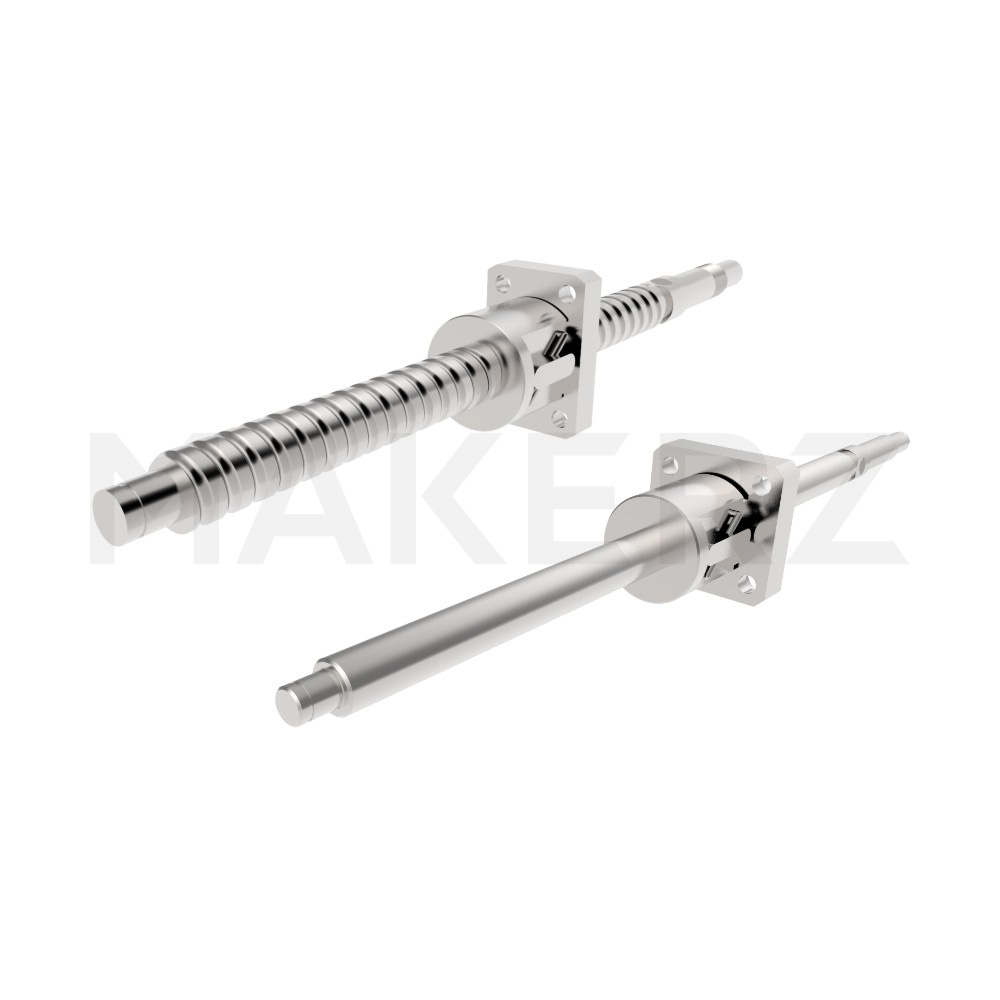

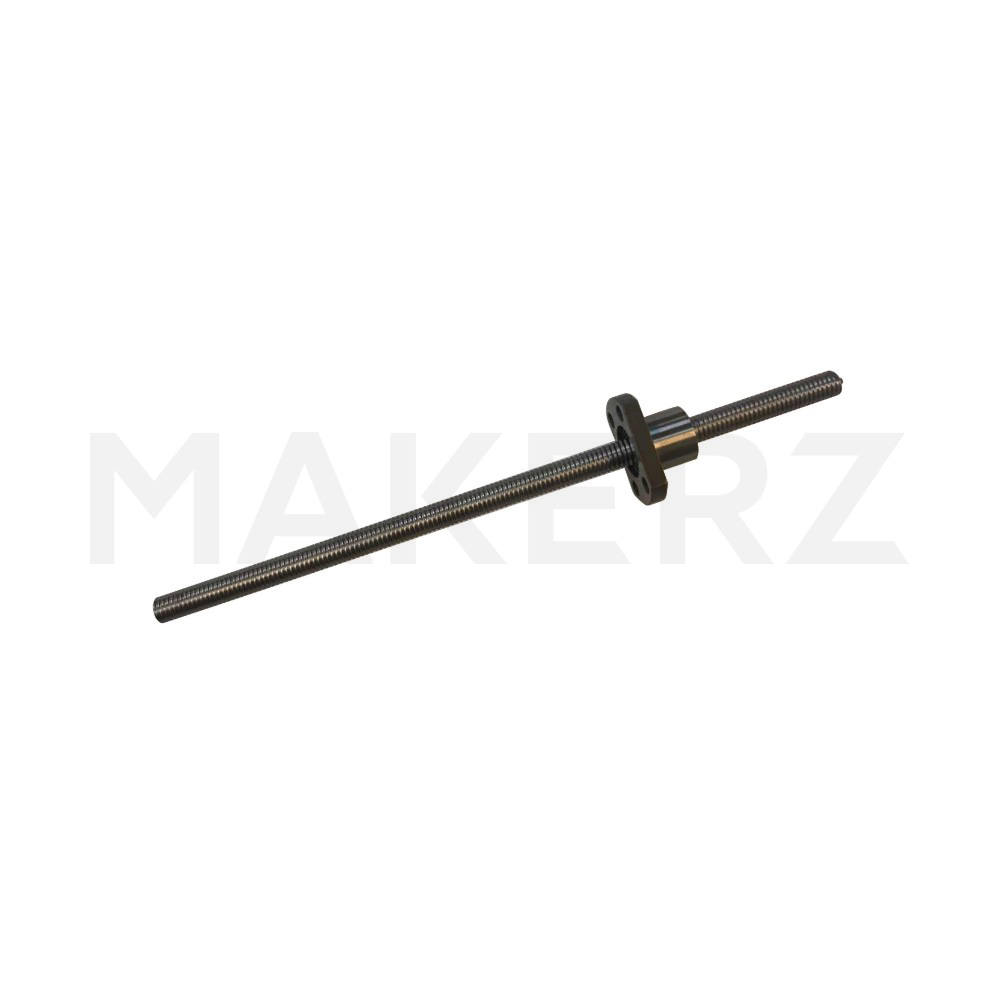

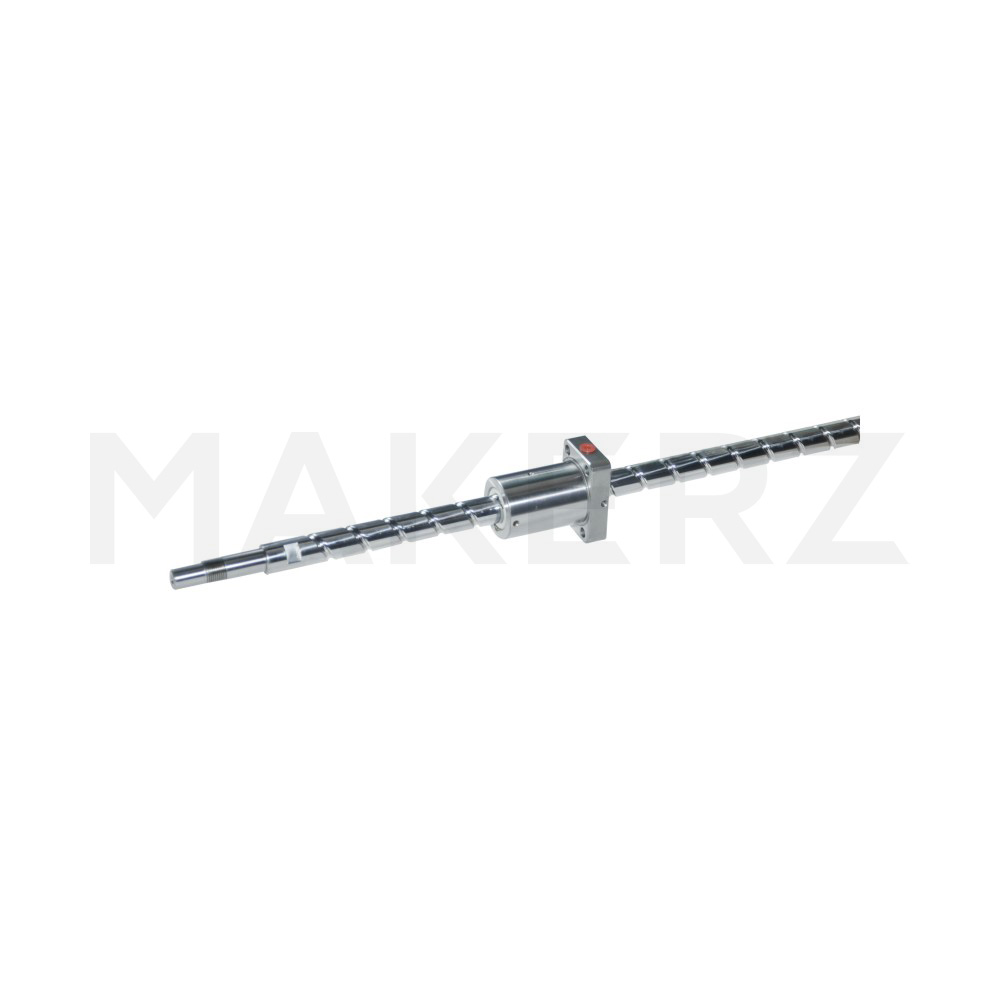

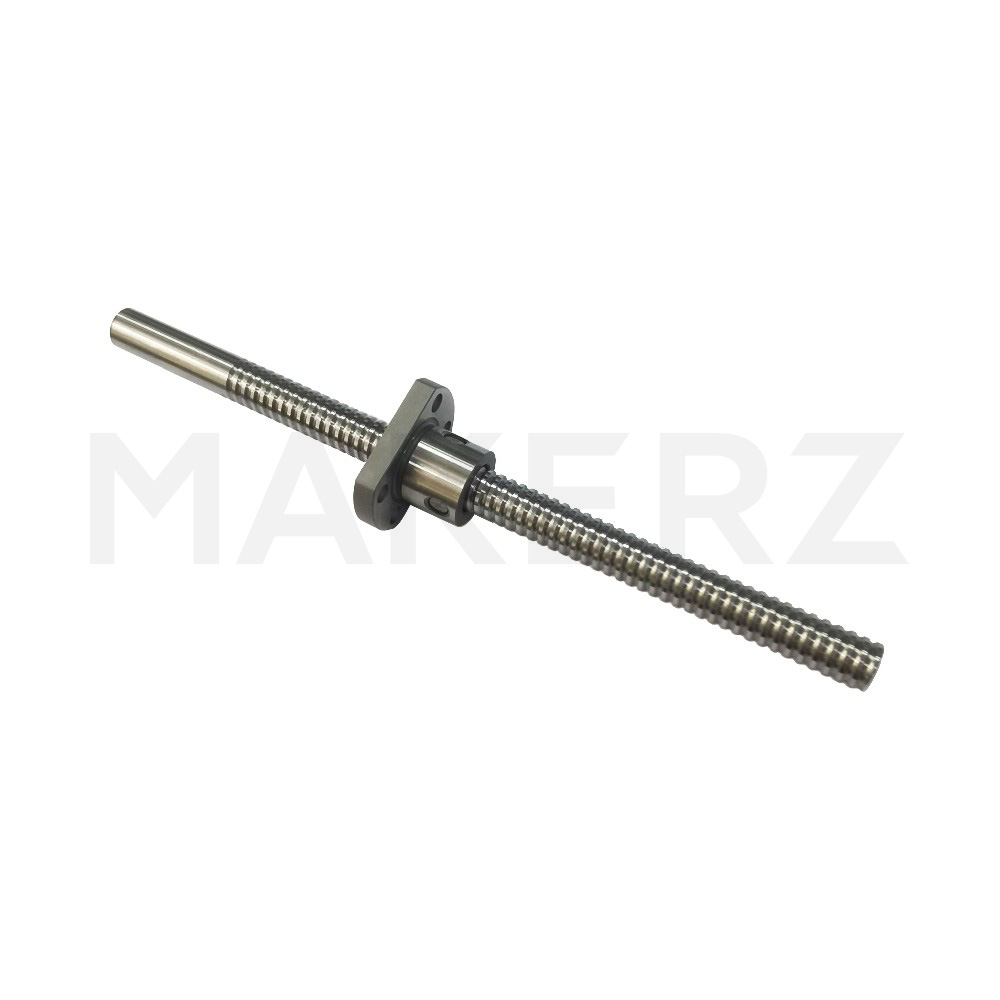

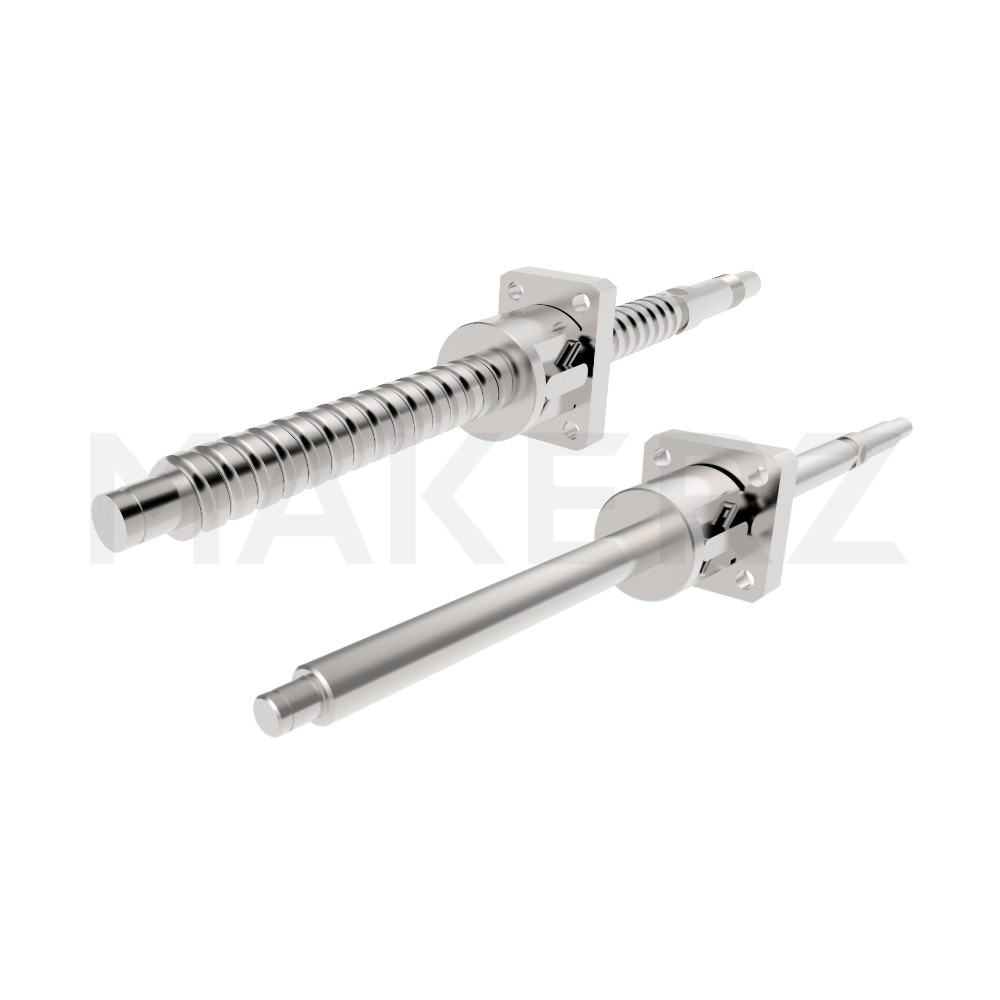

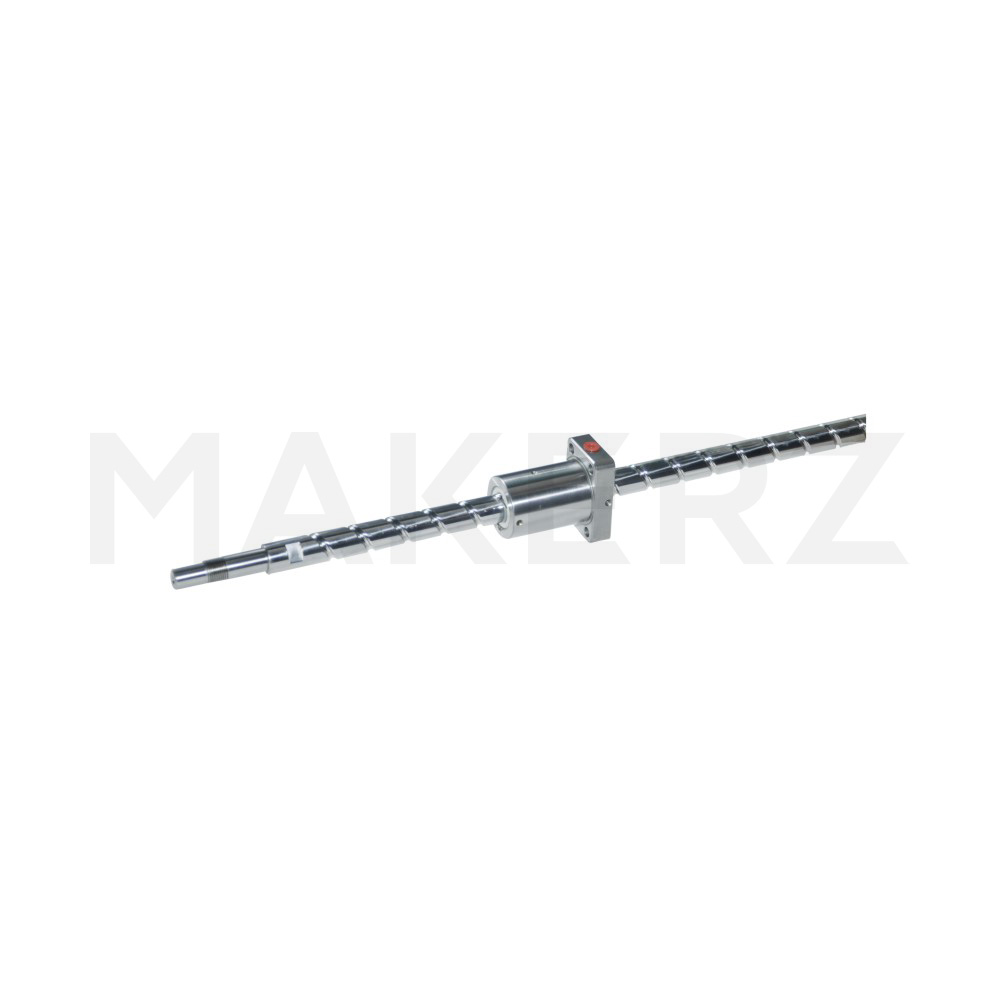

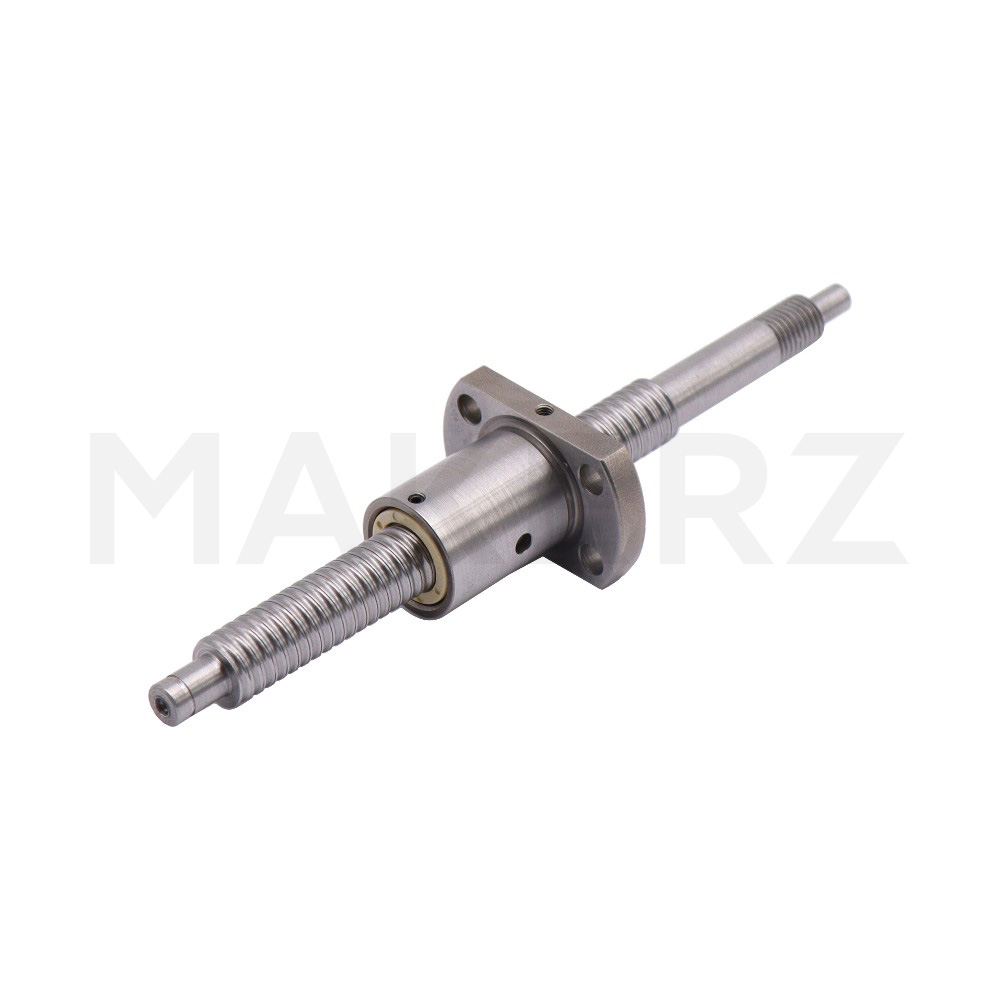

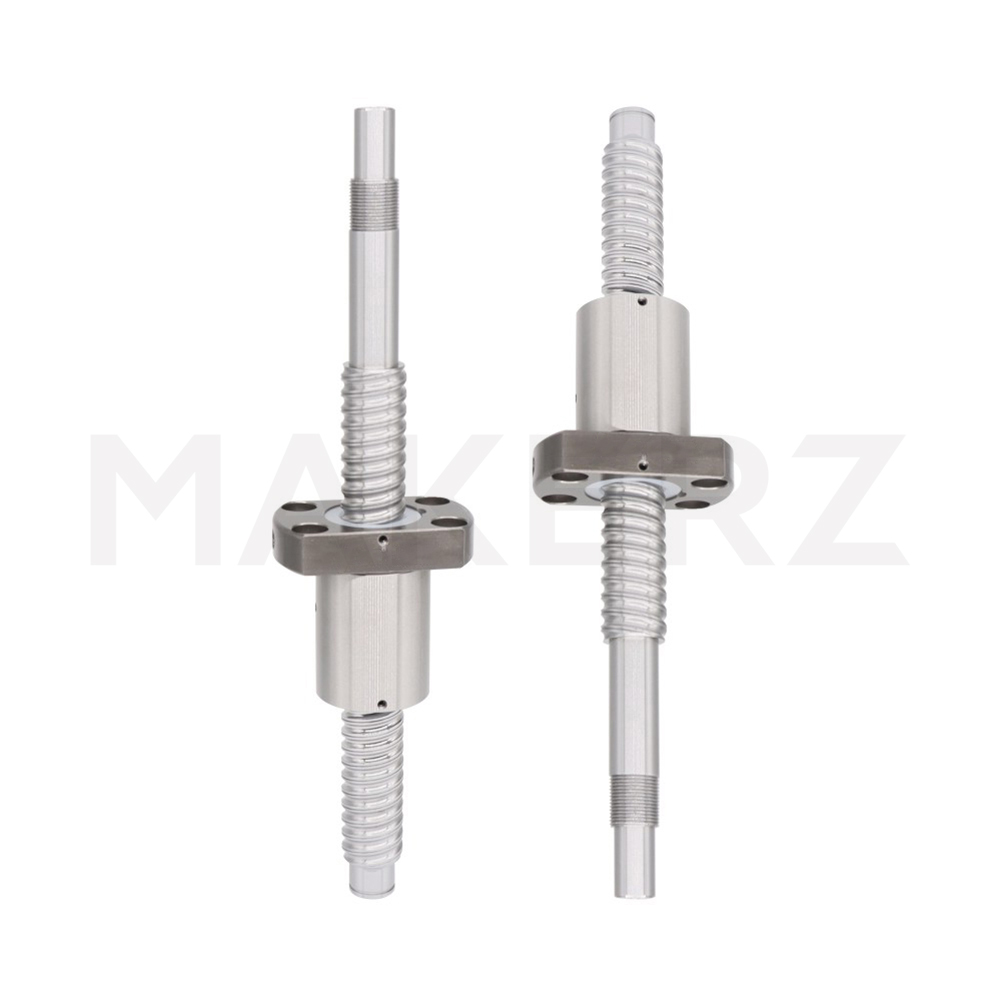

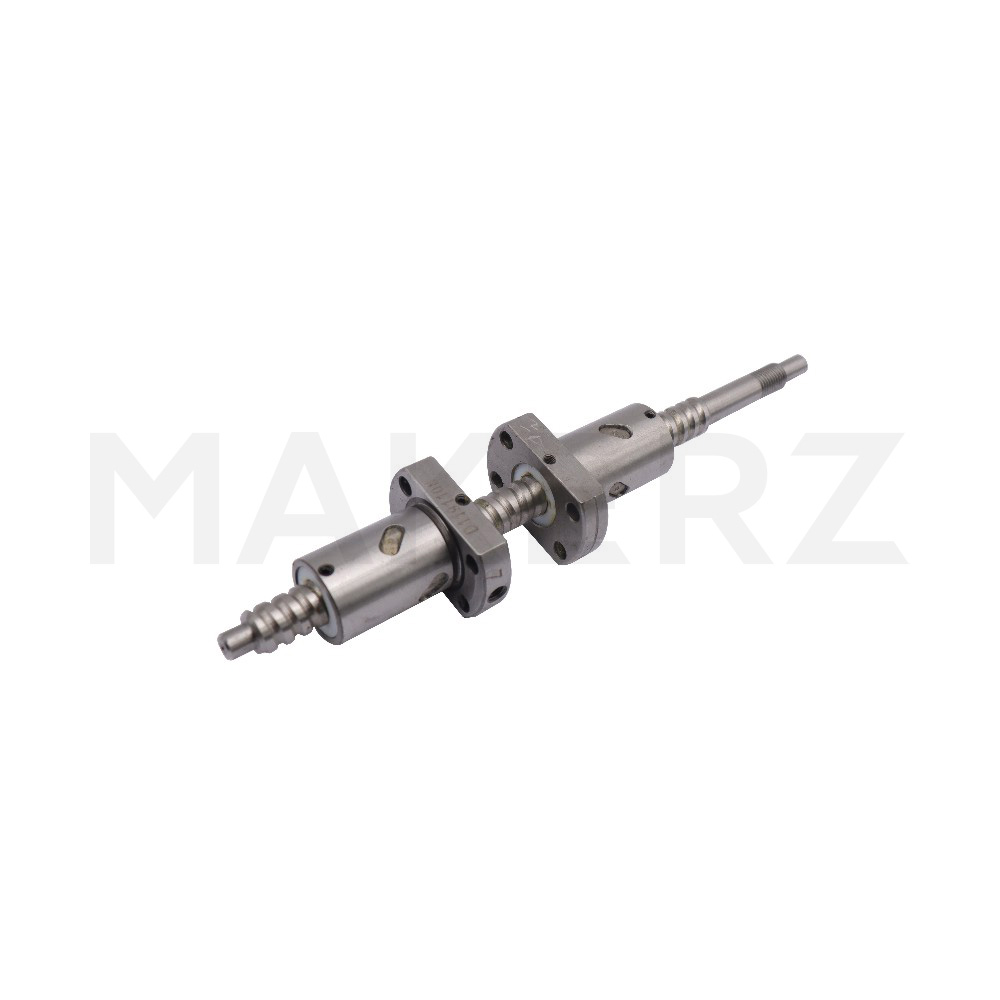

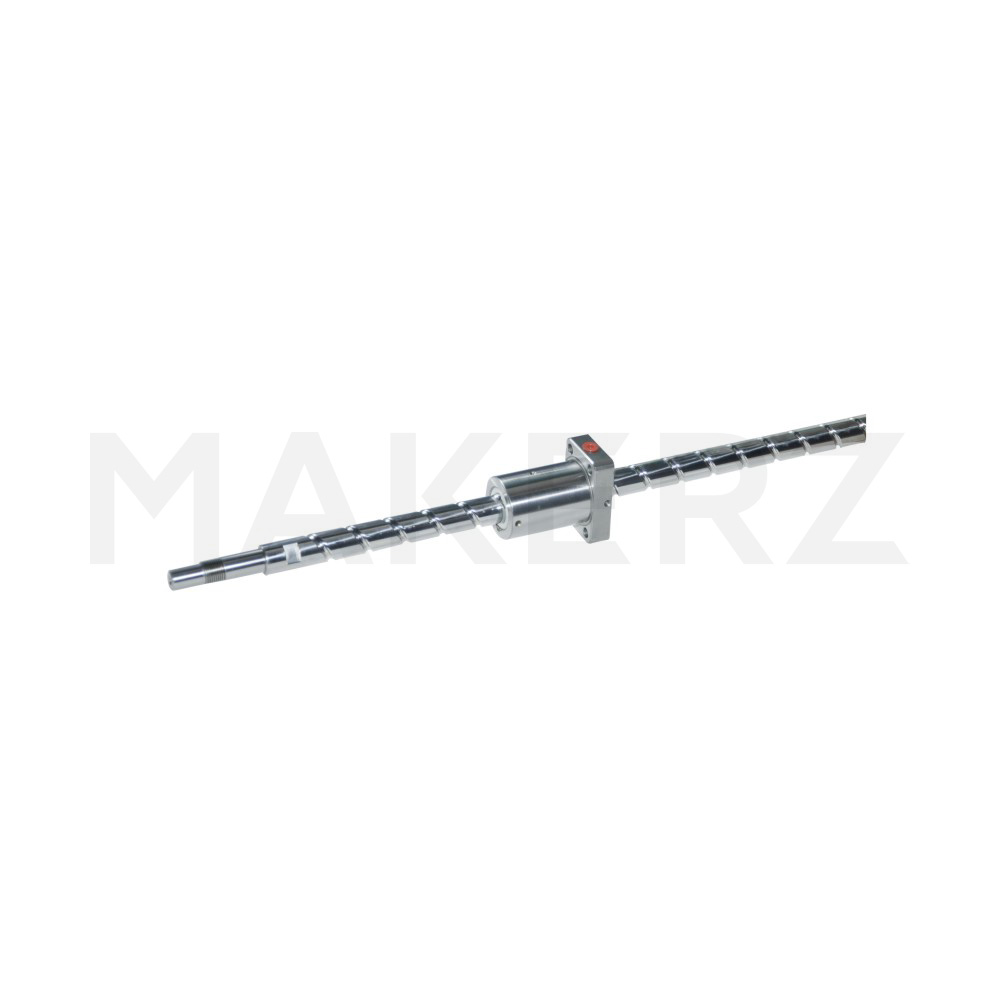

3 軸径とナット形状

軸径は負荷容量と剛性に関わり、一般的に4mm〜32mm程度の範囲があります。

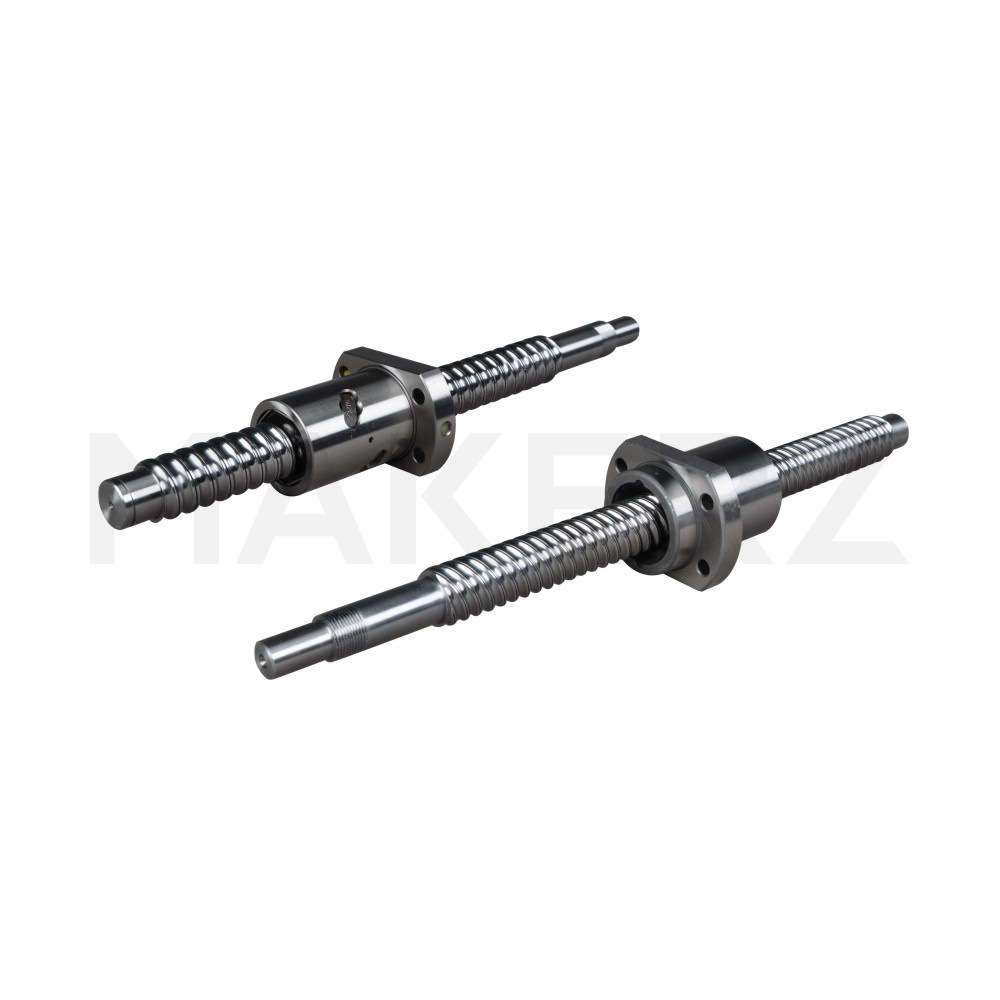

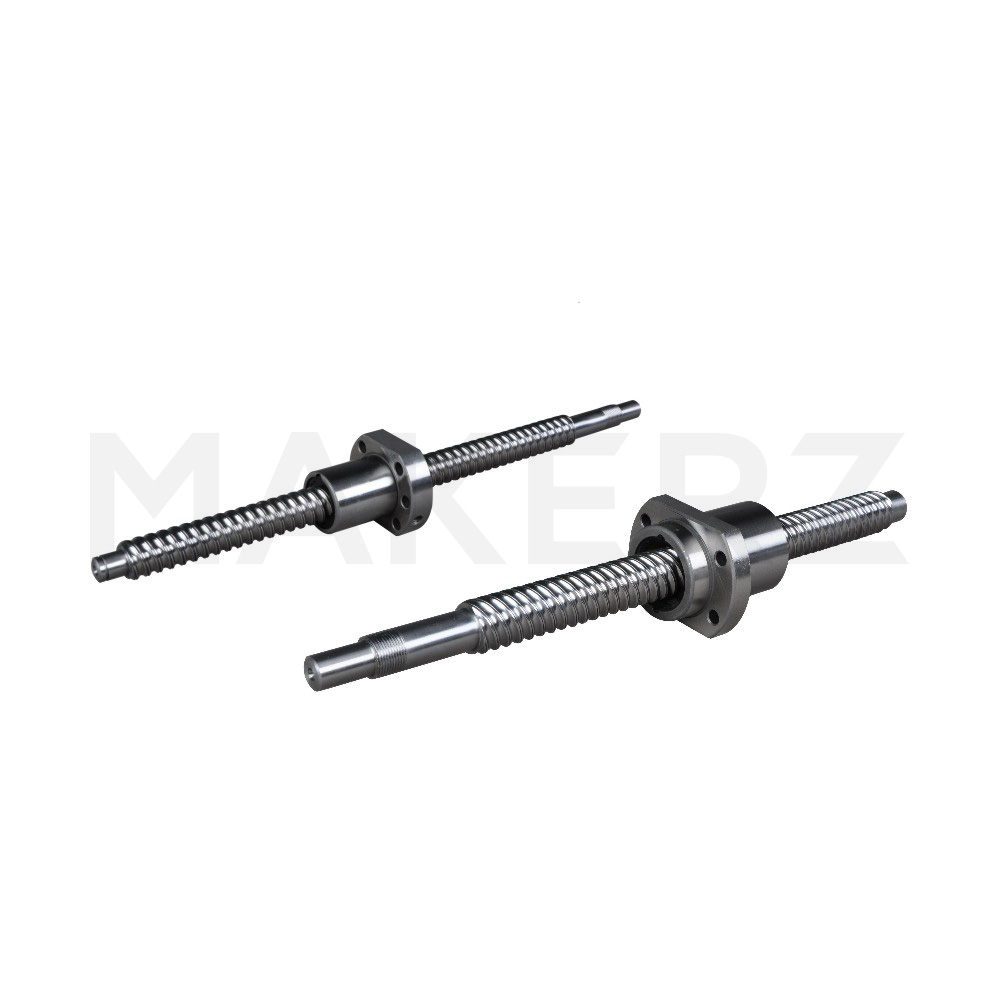

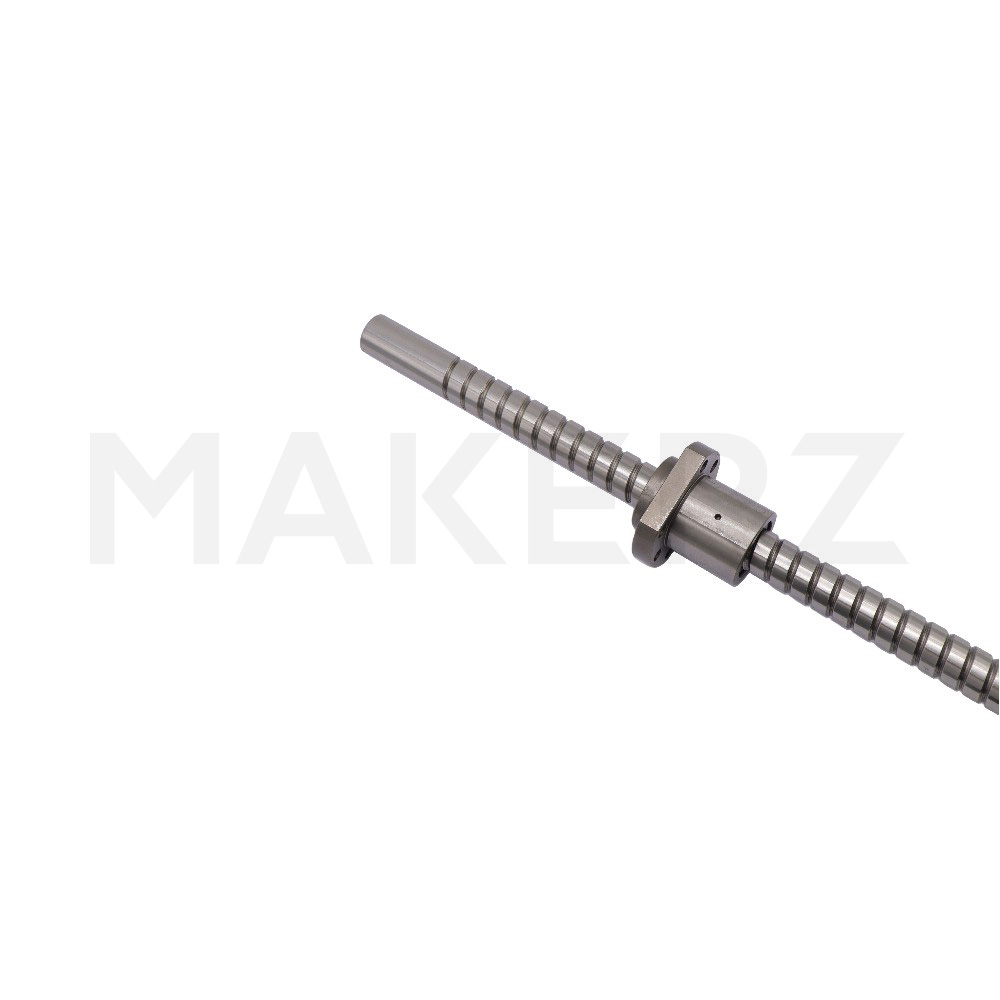

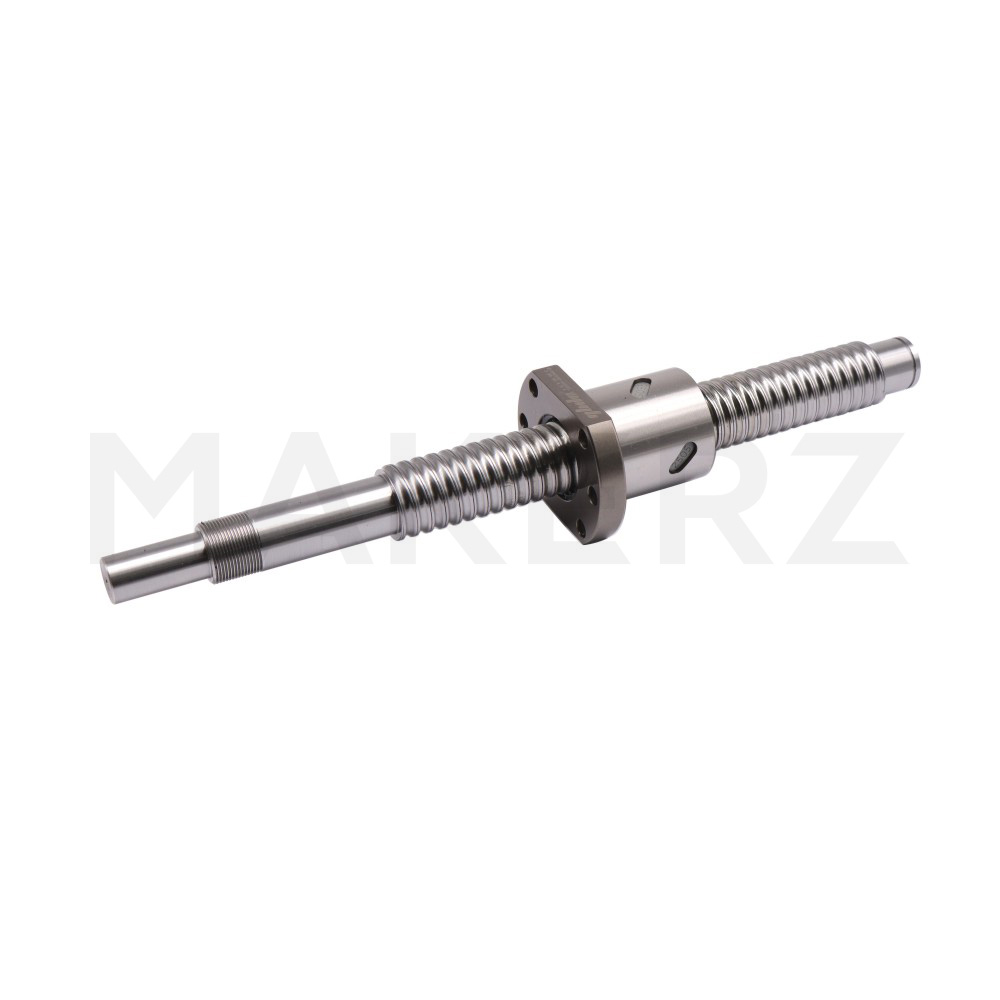

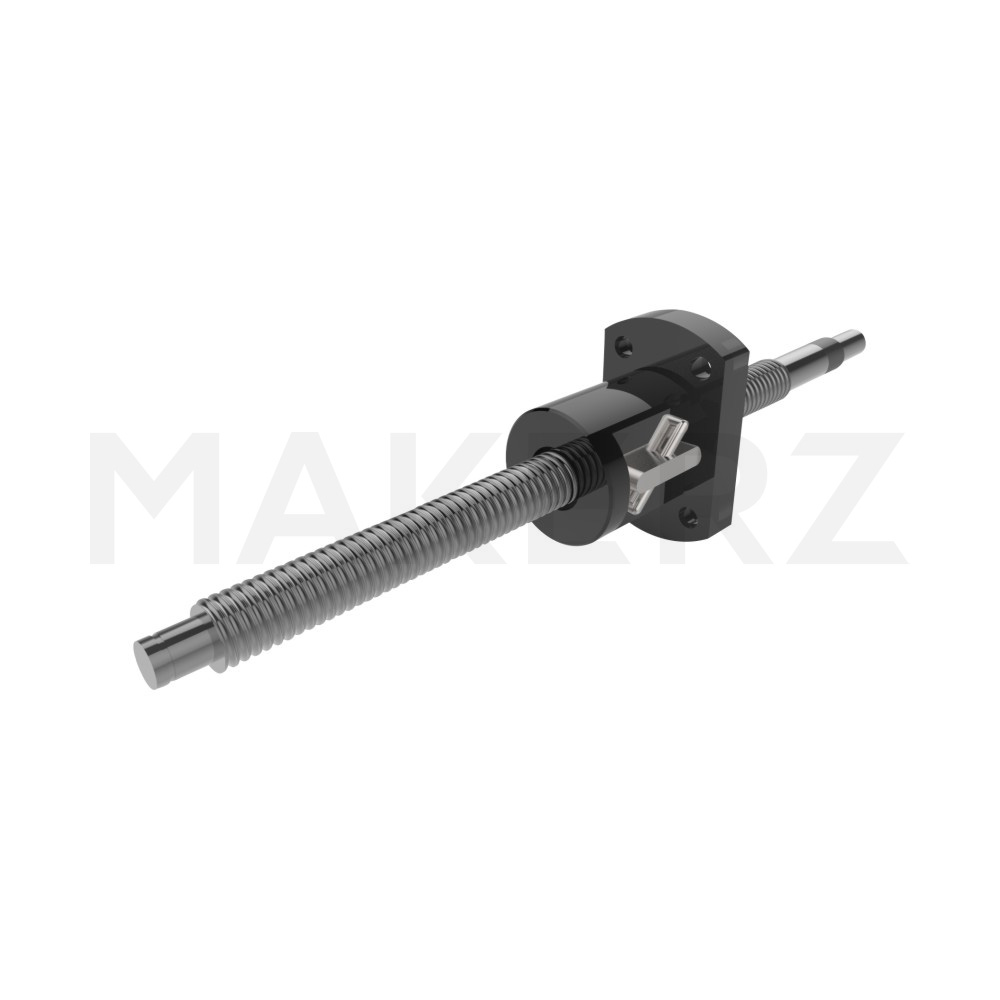

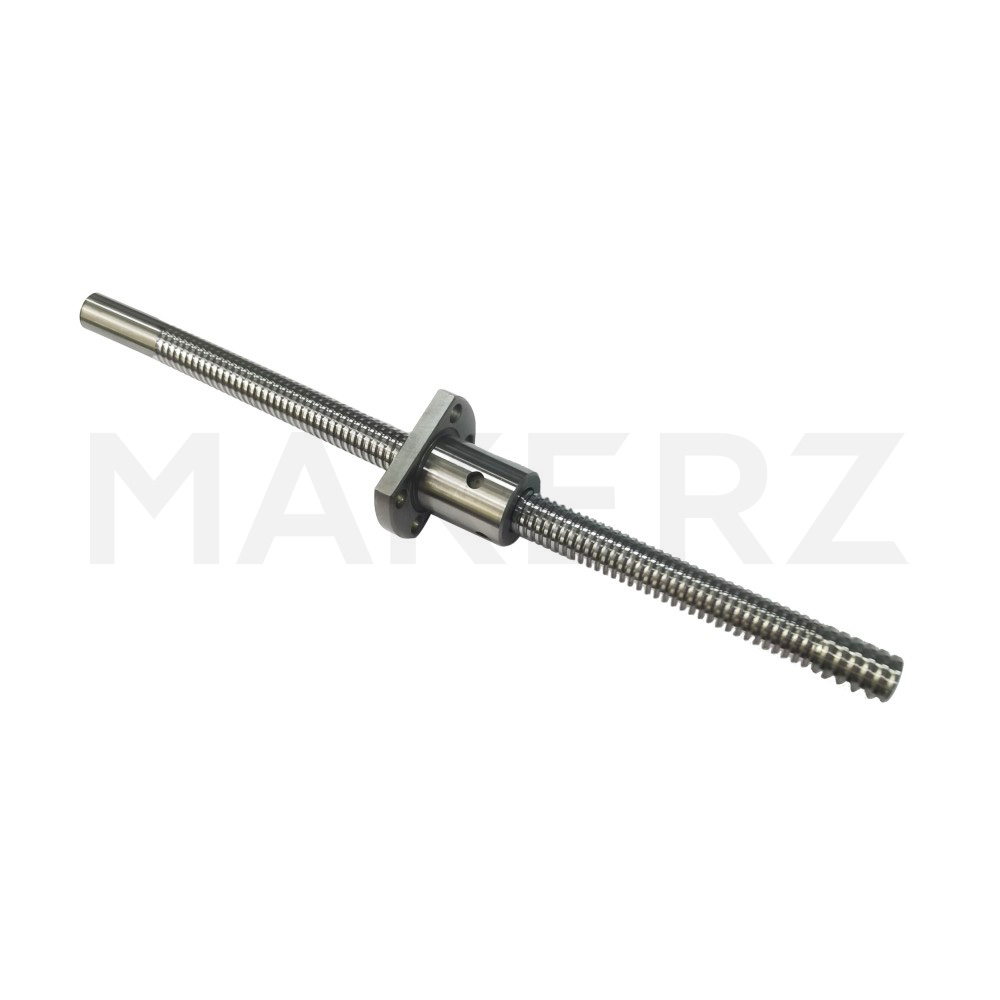

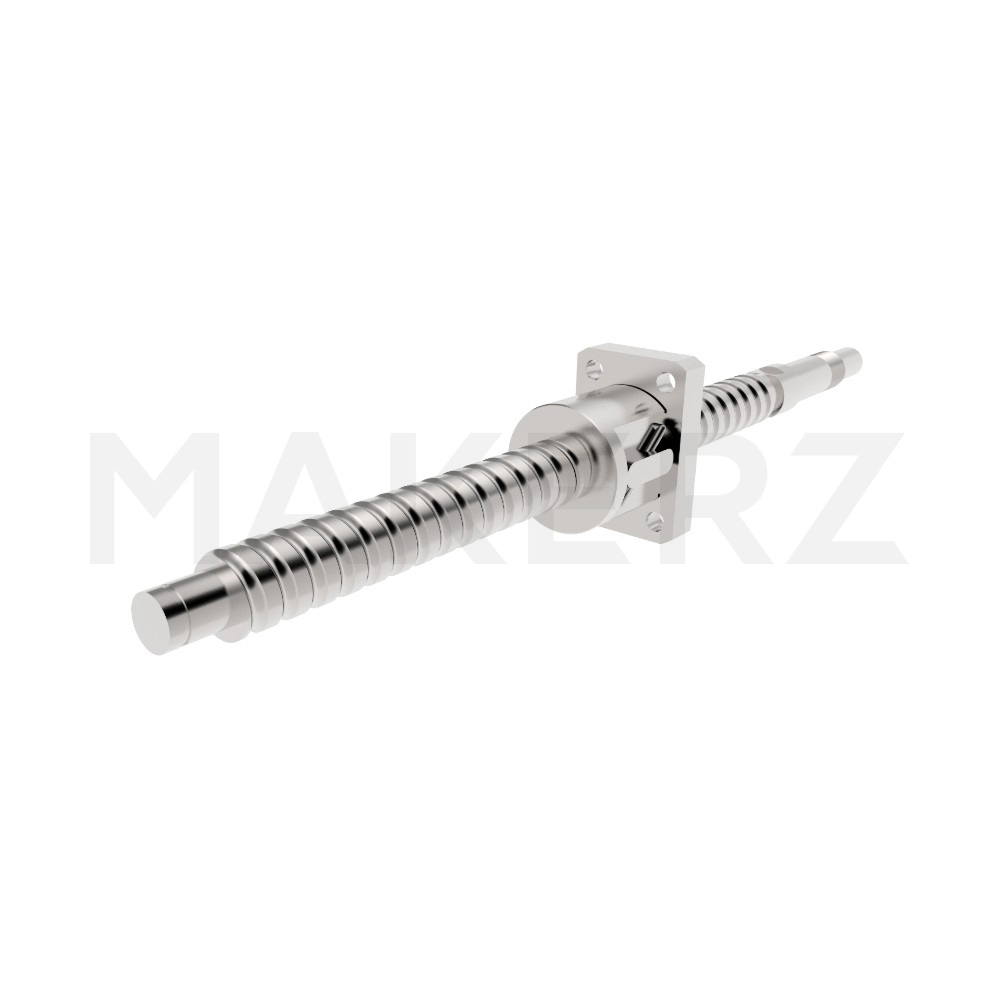

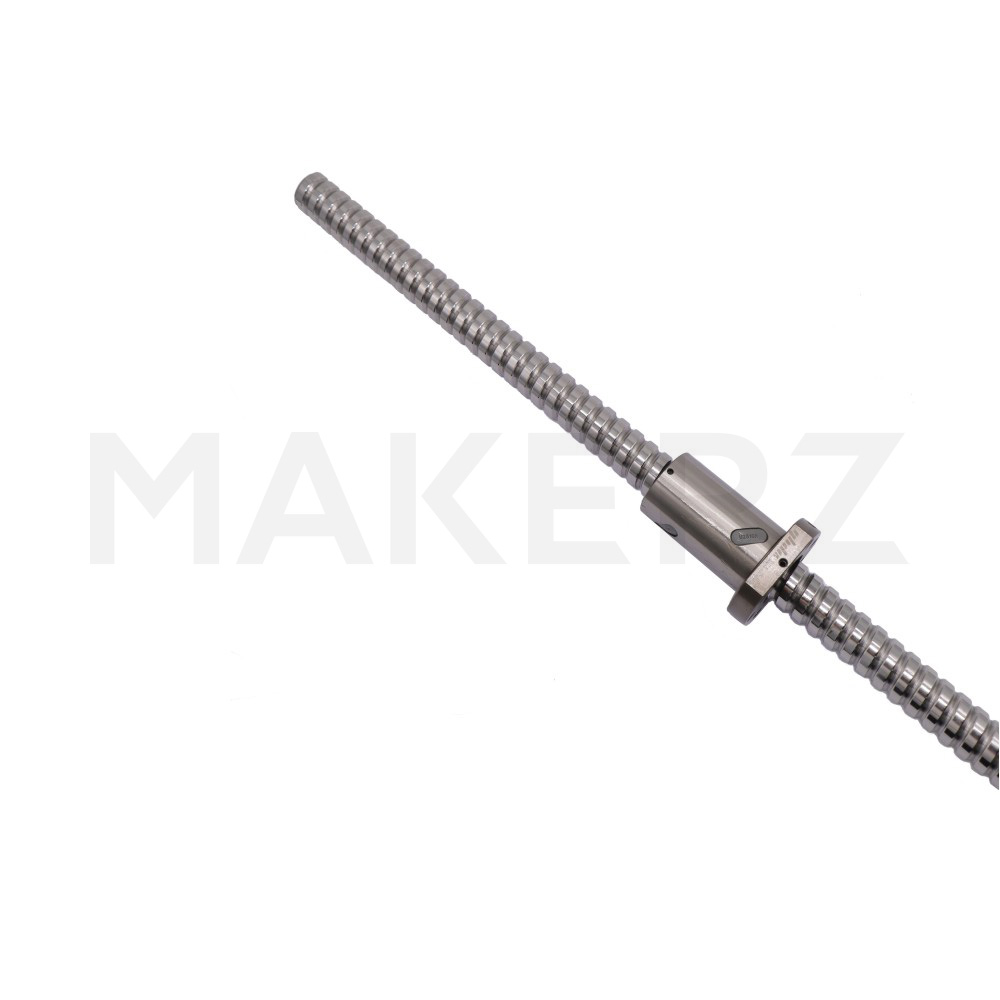

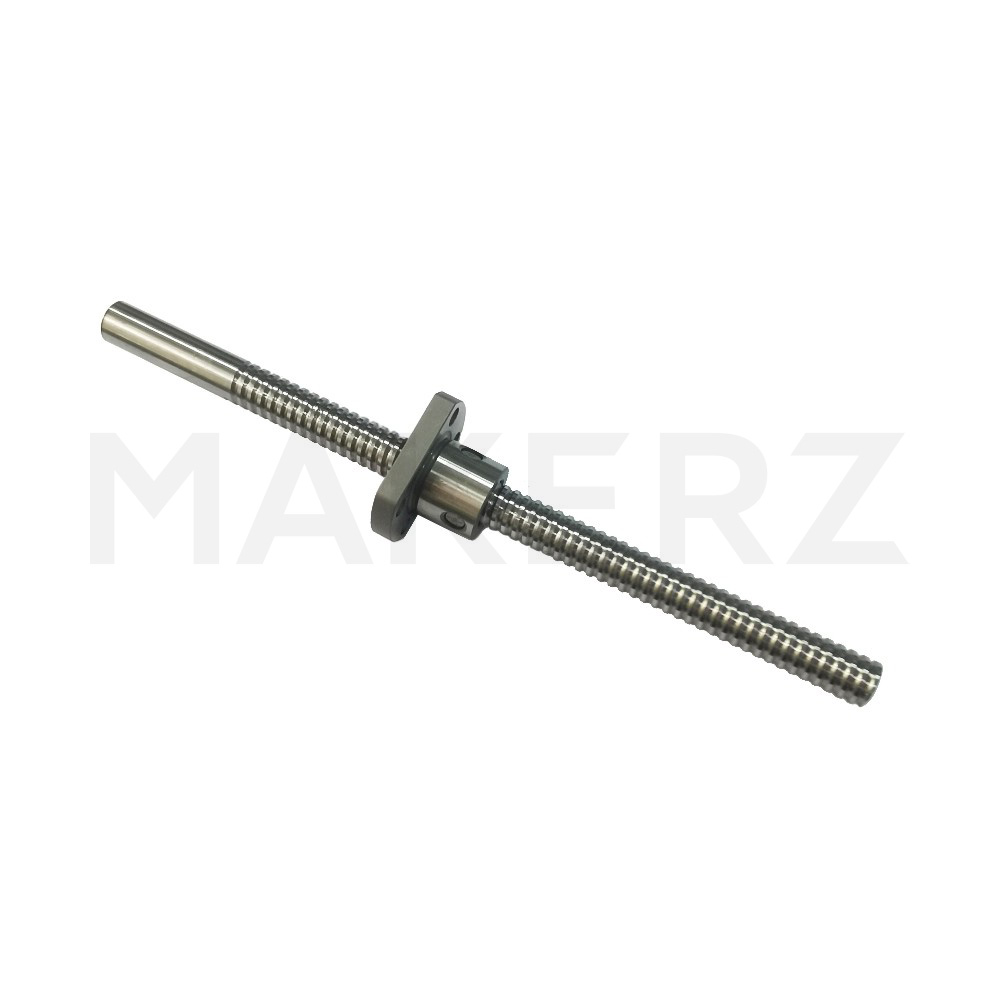

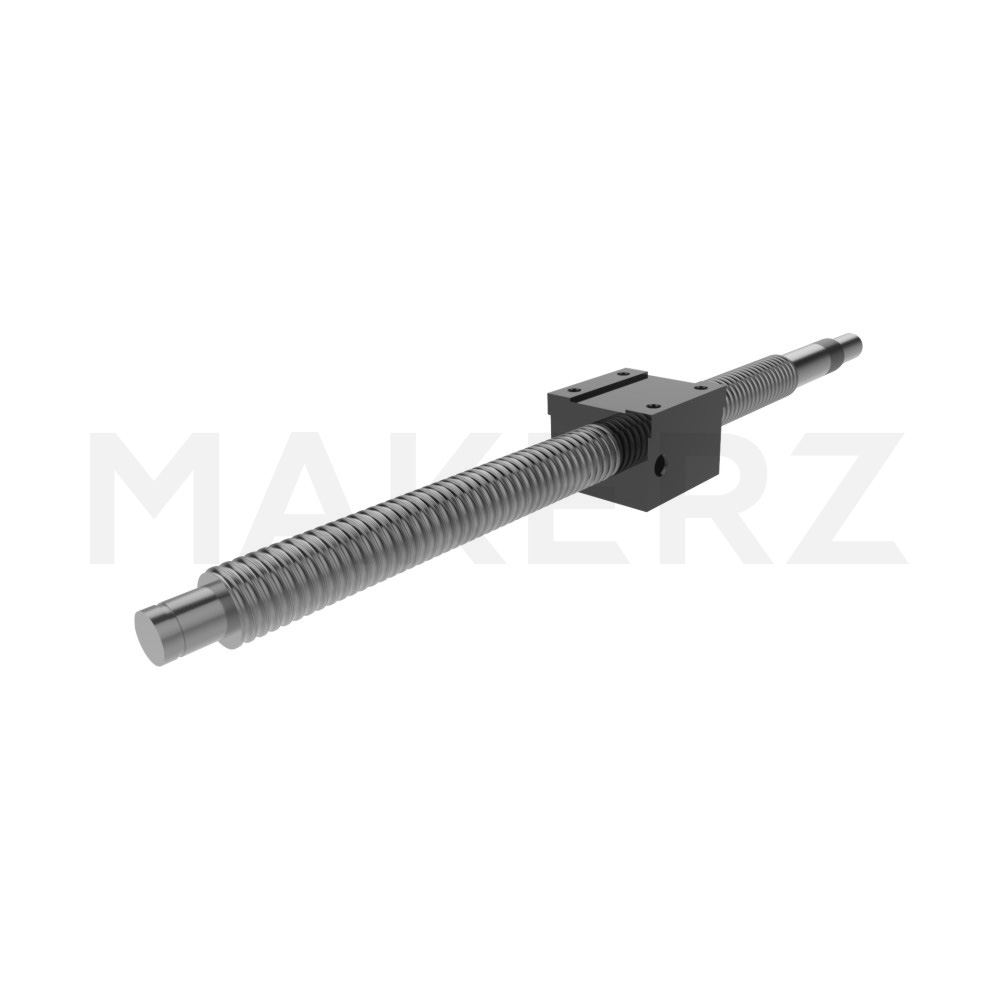

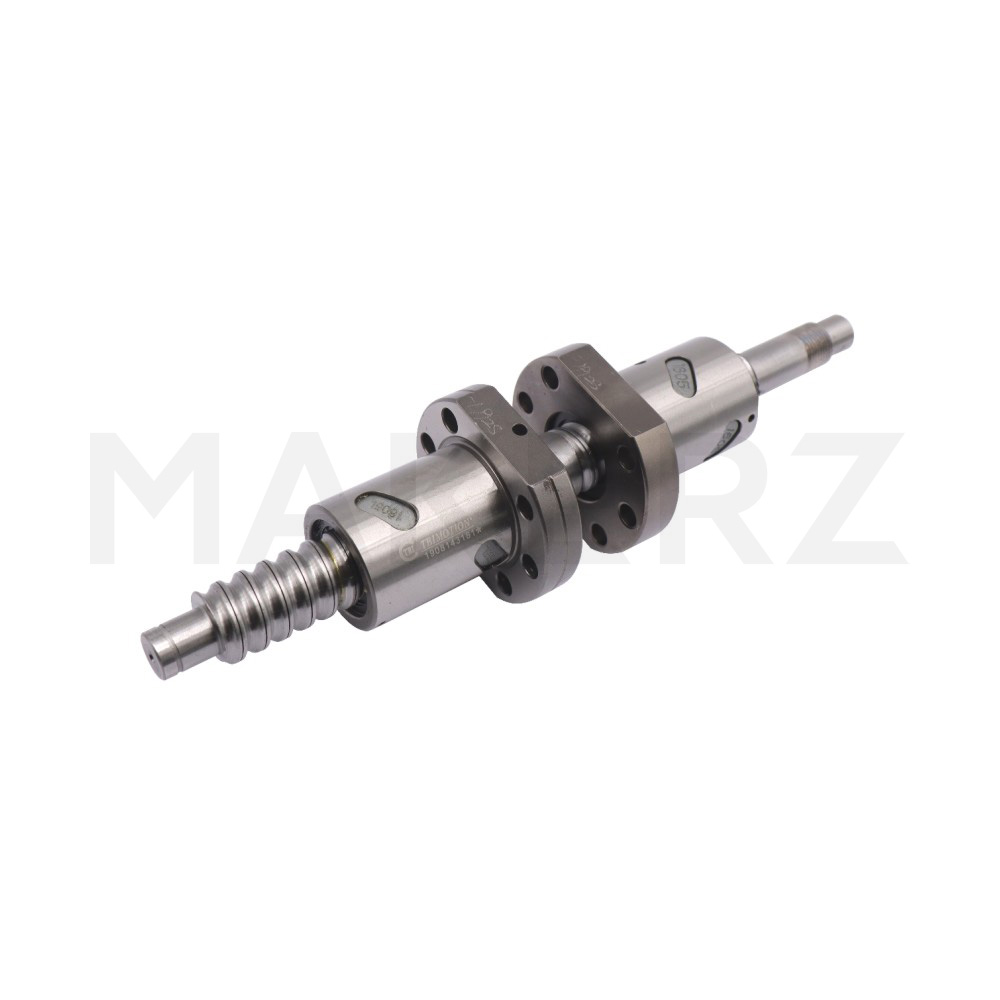

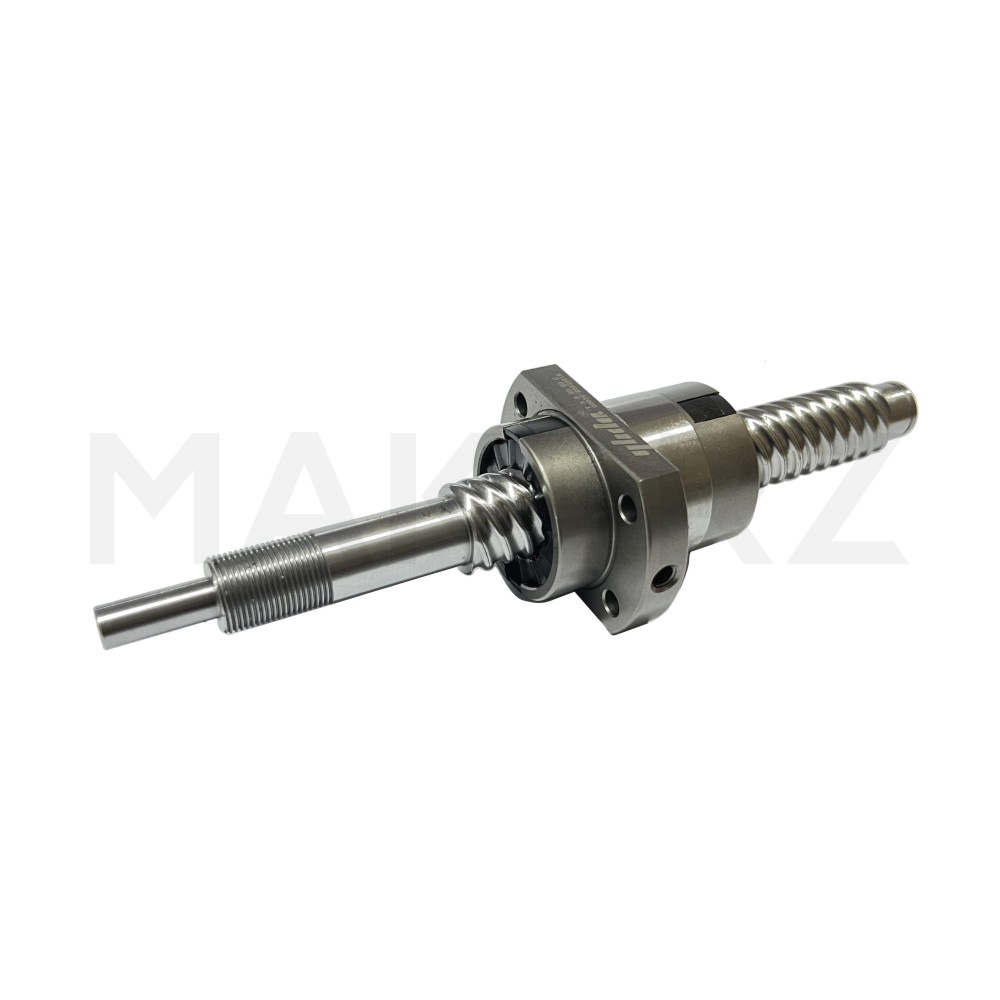

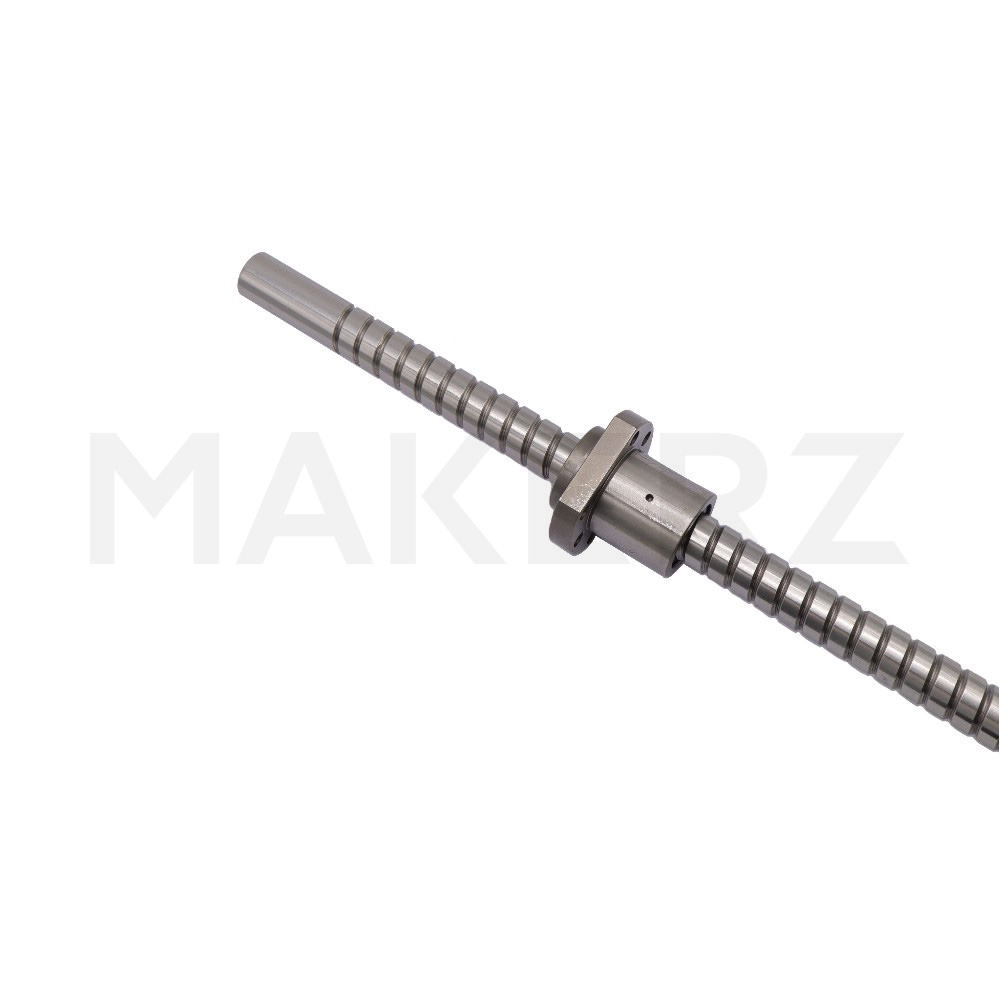

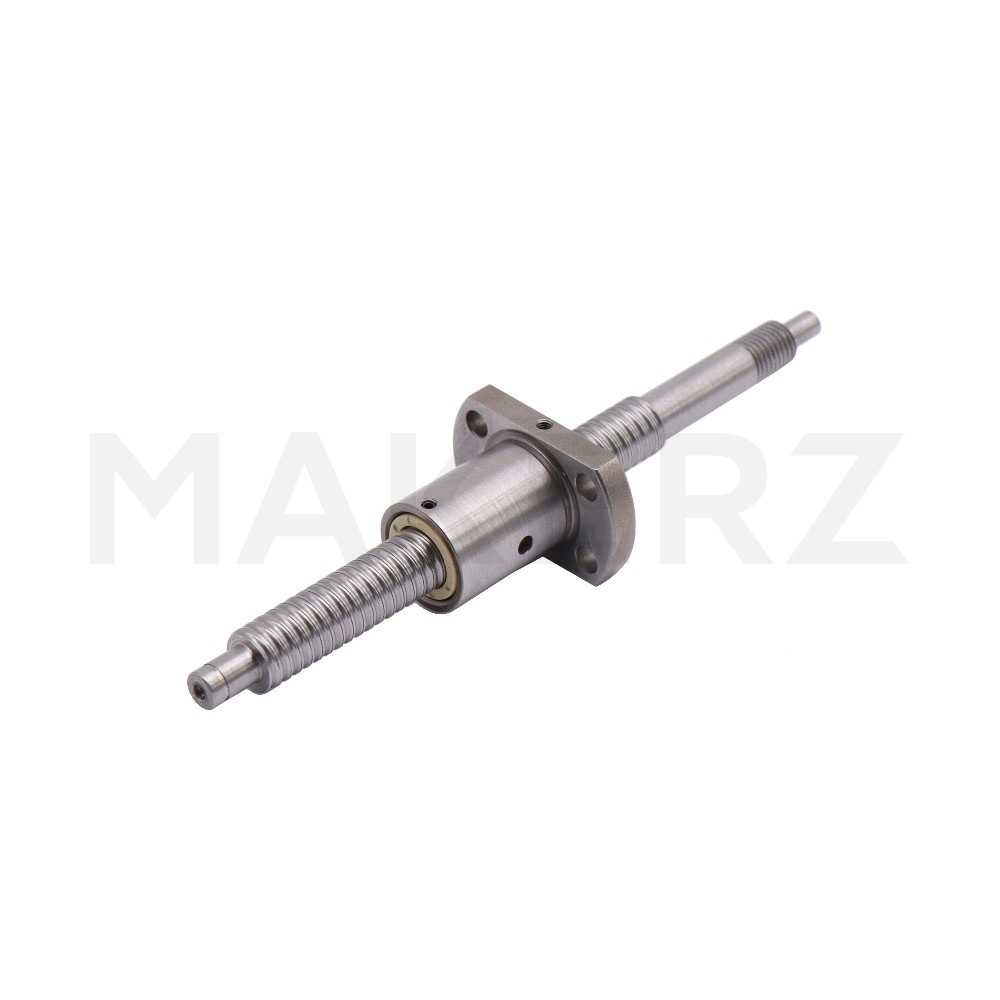

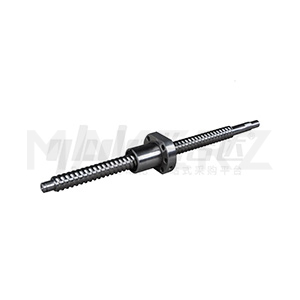

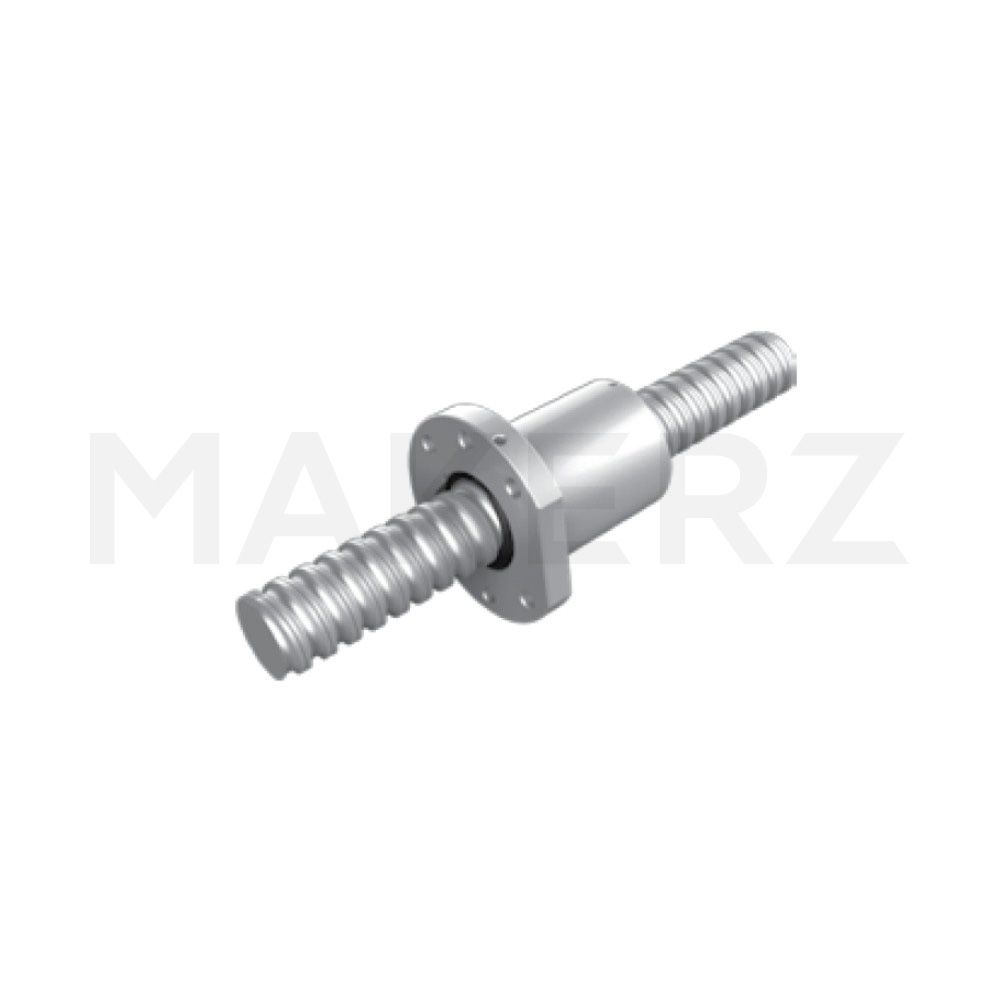

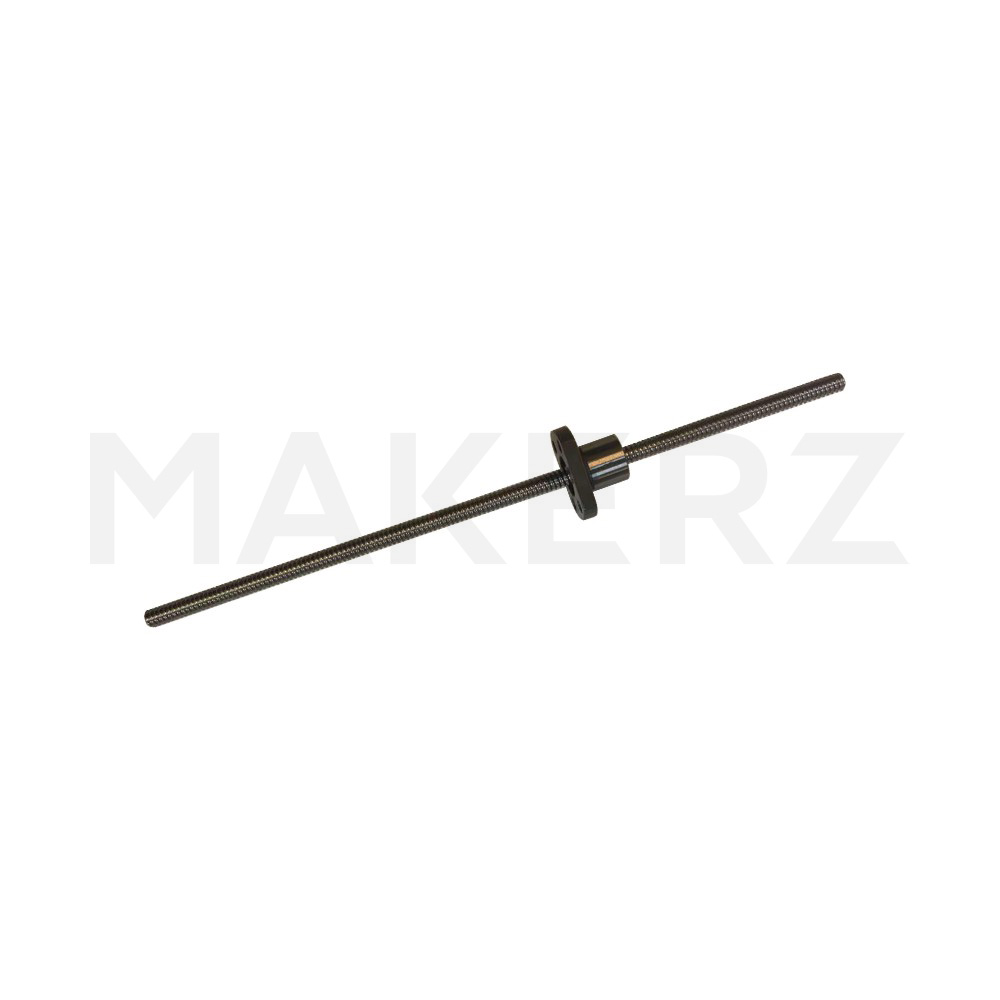

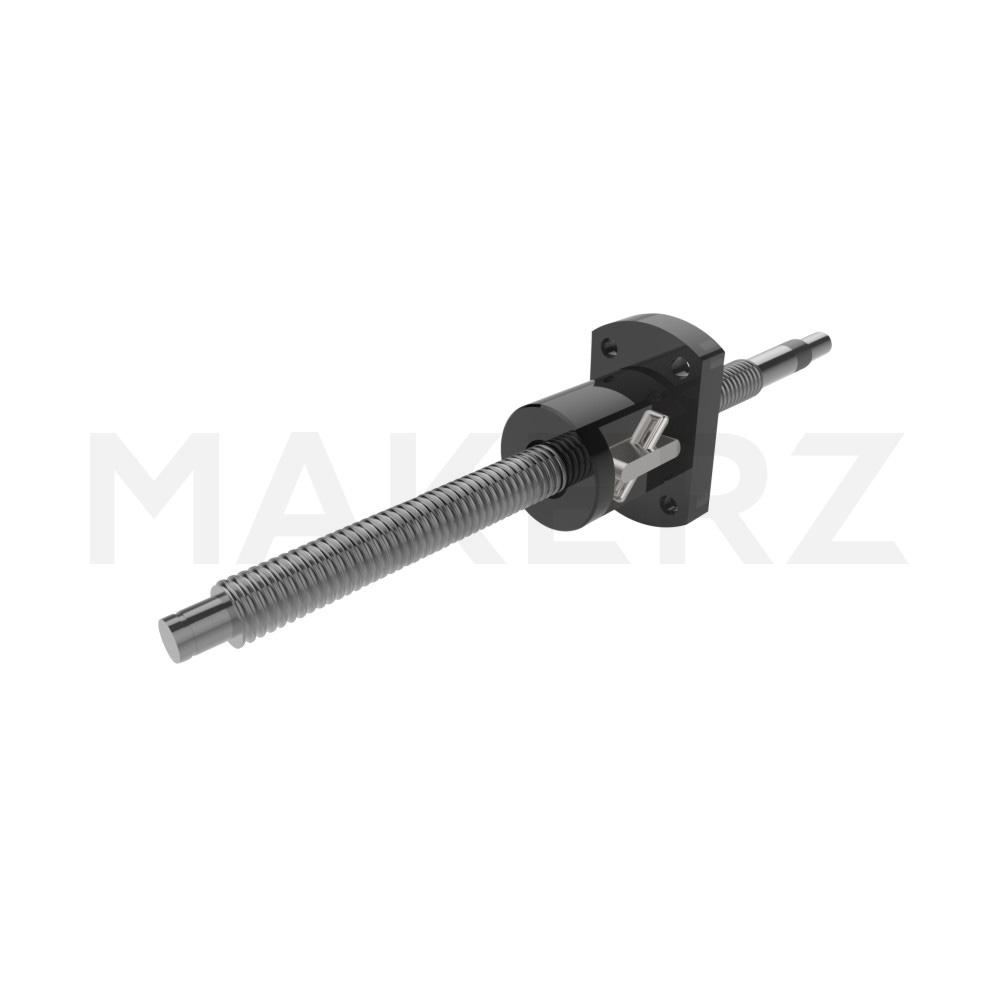

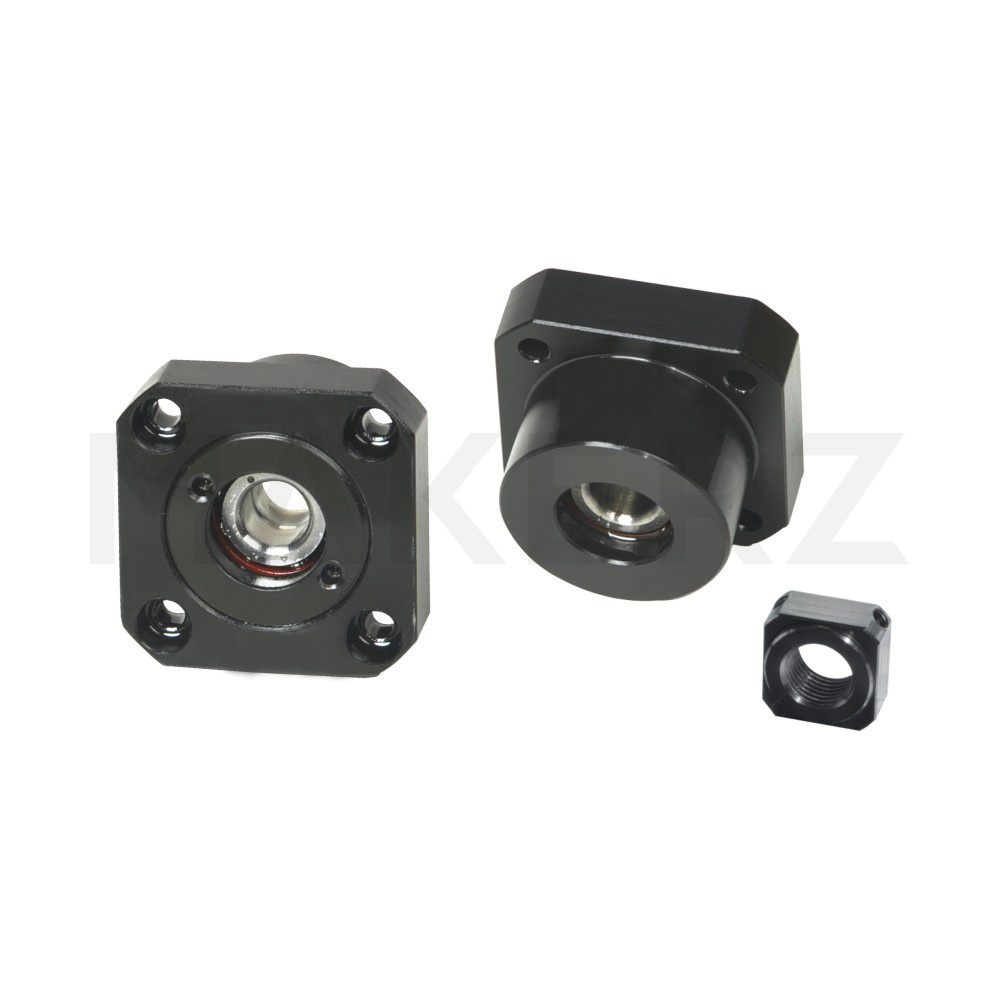

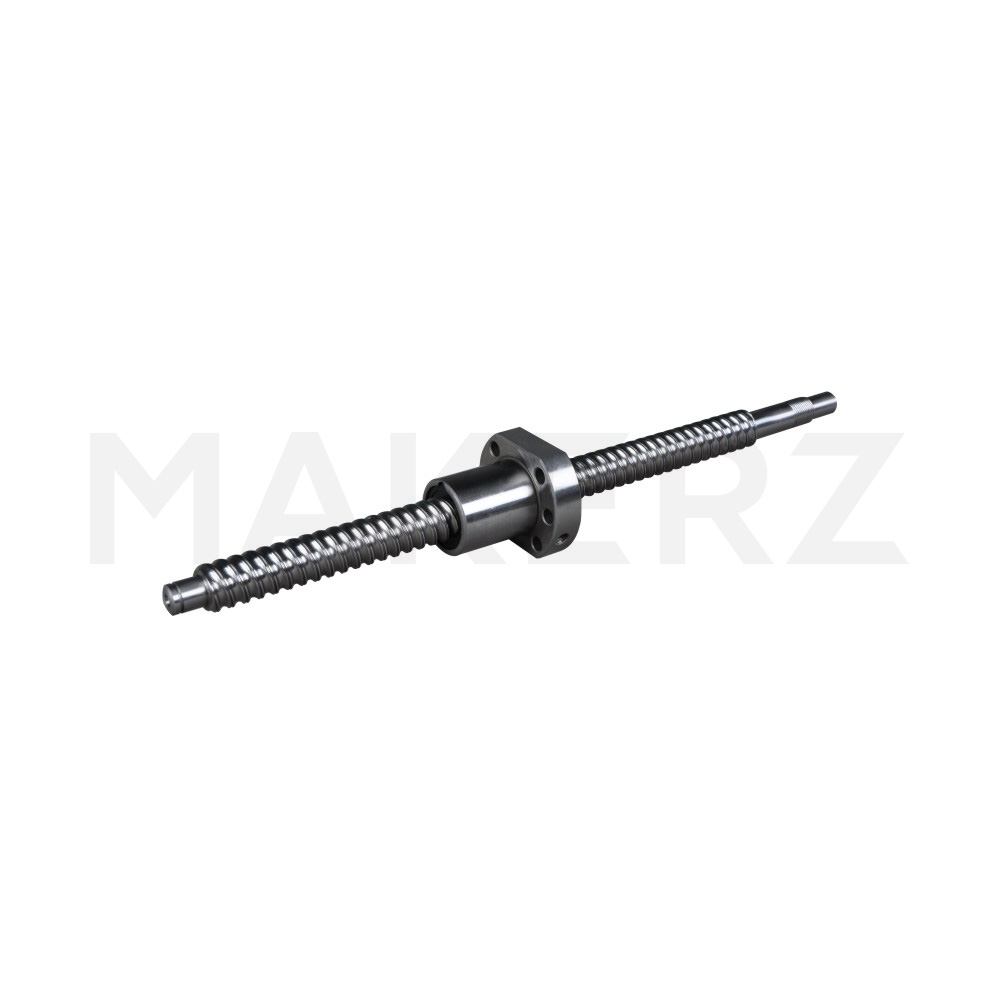

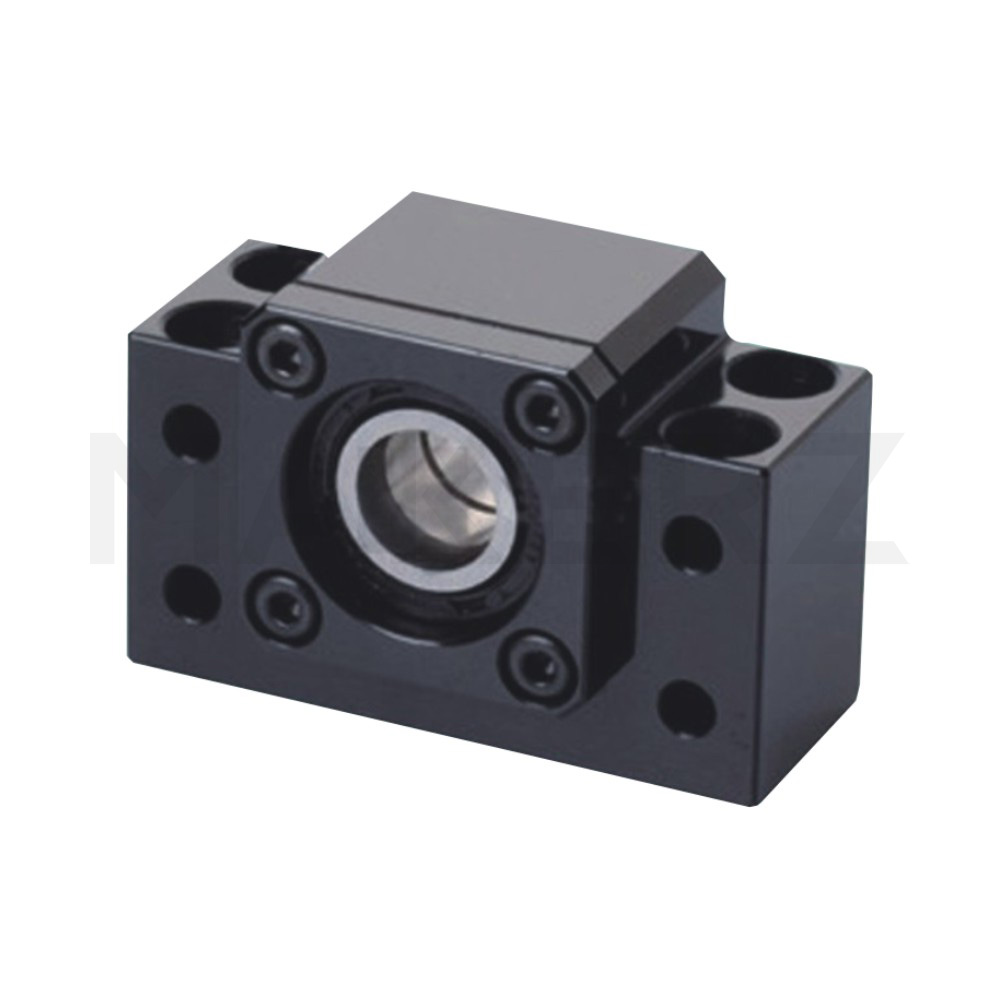

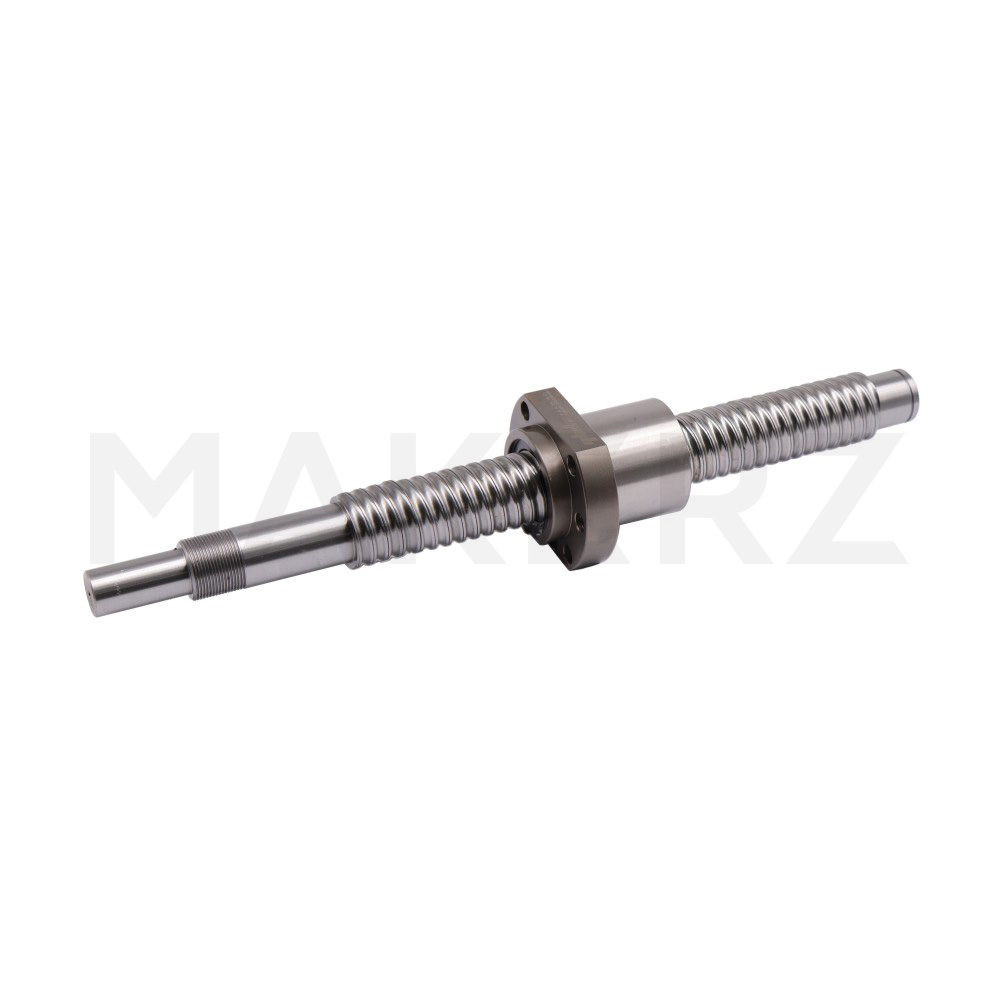

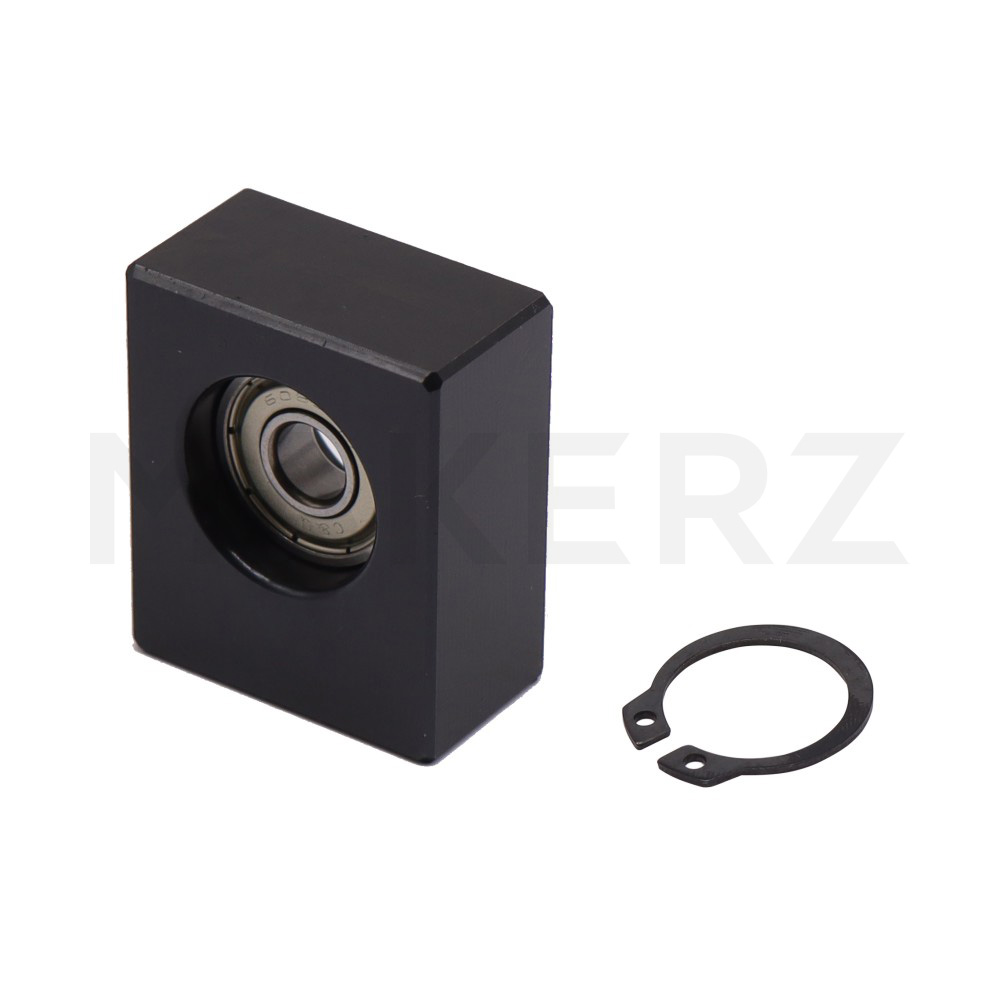

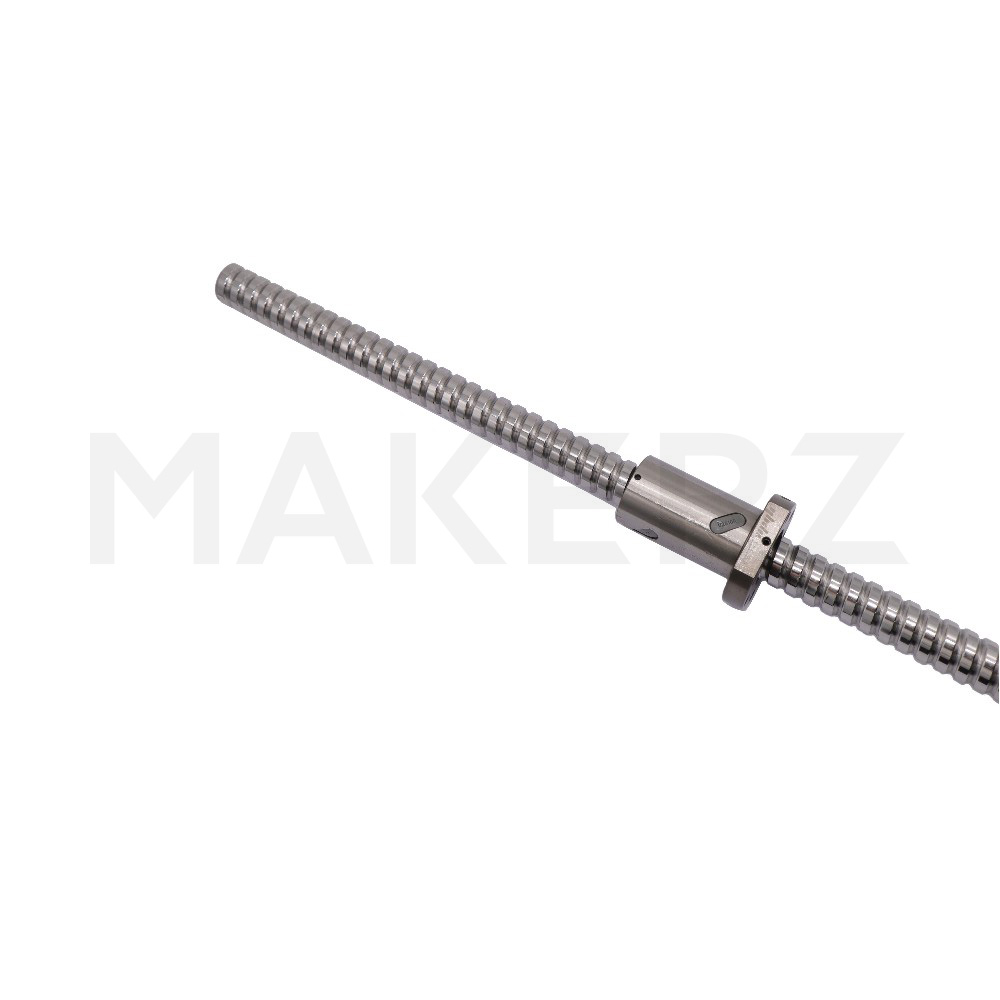

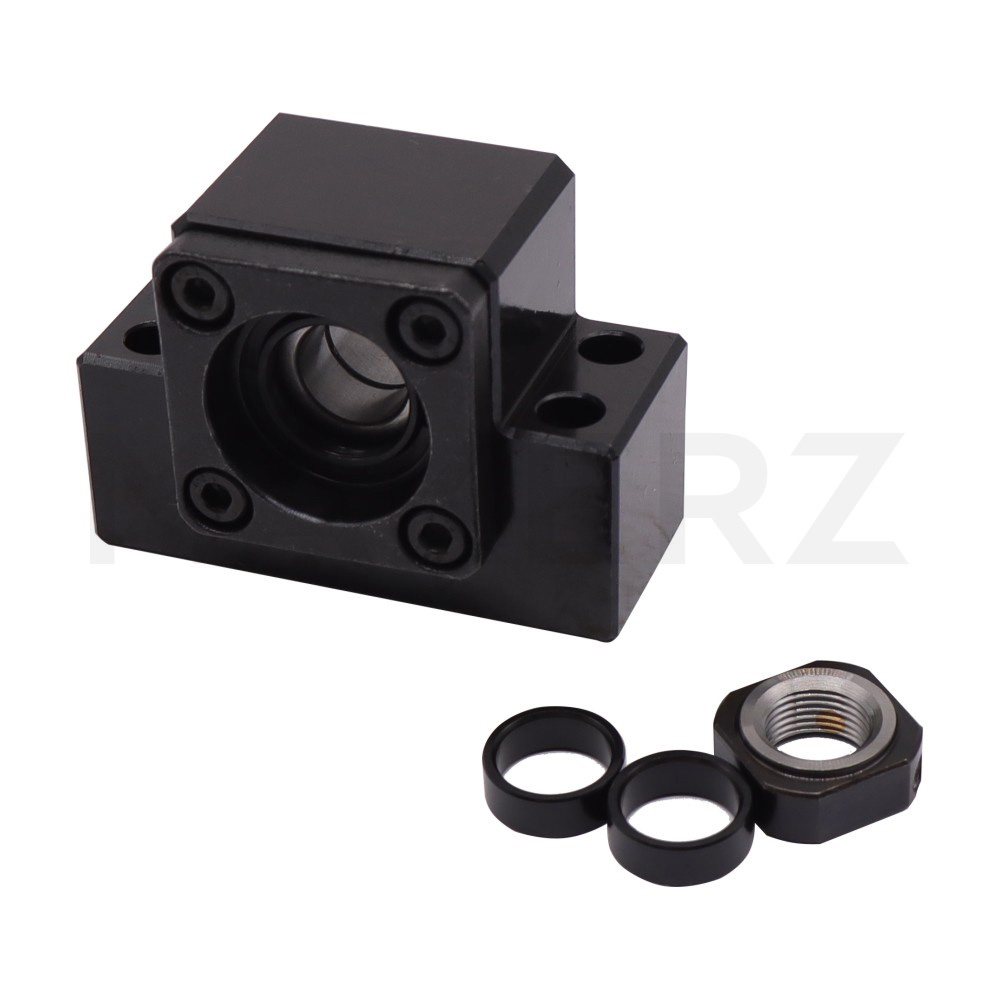

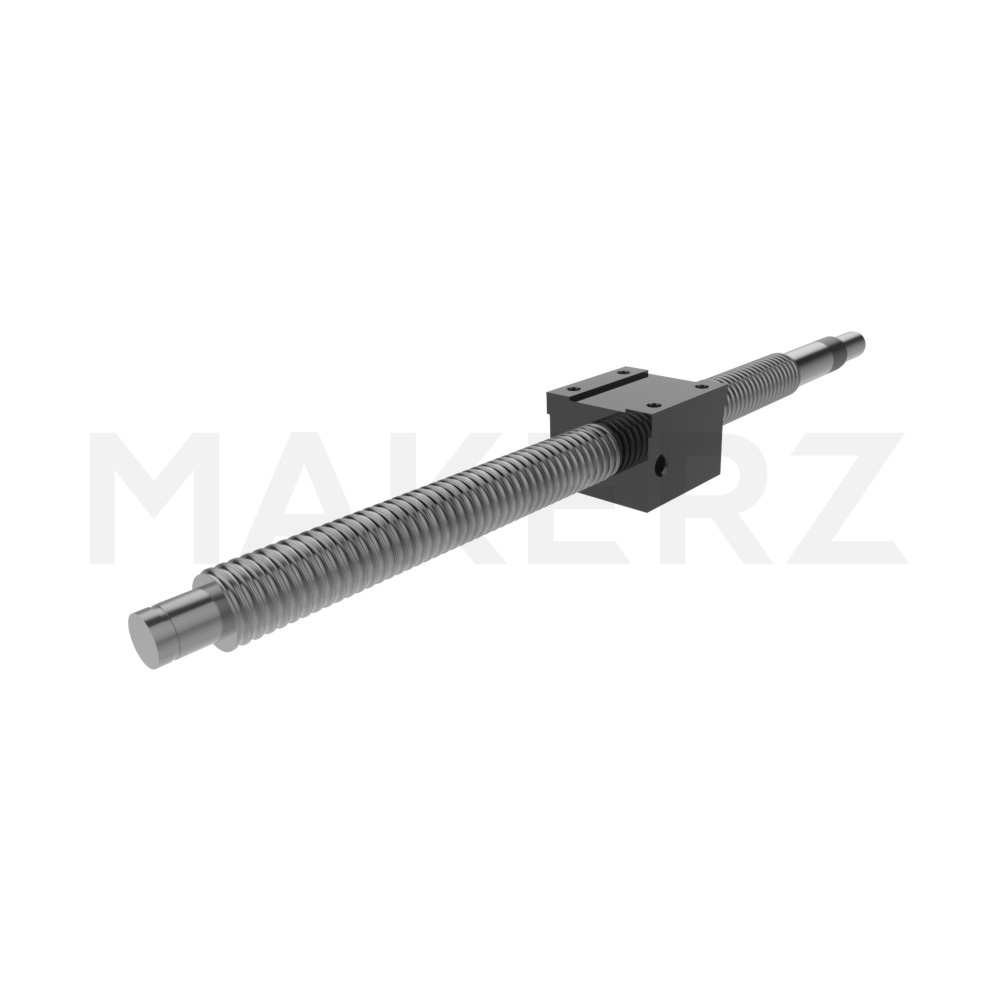

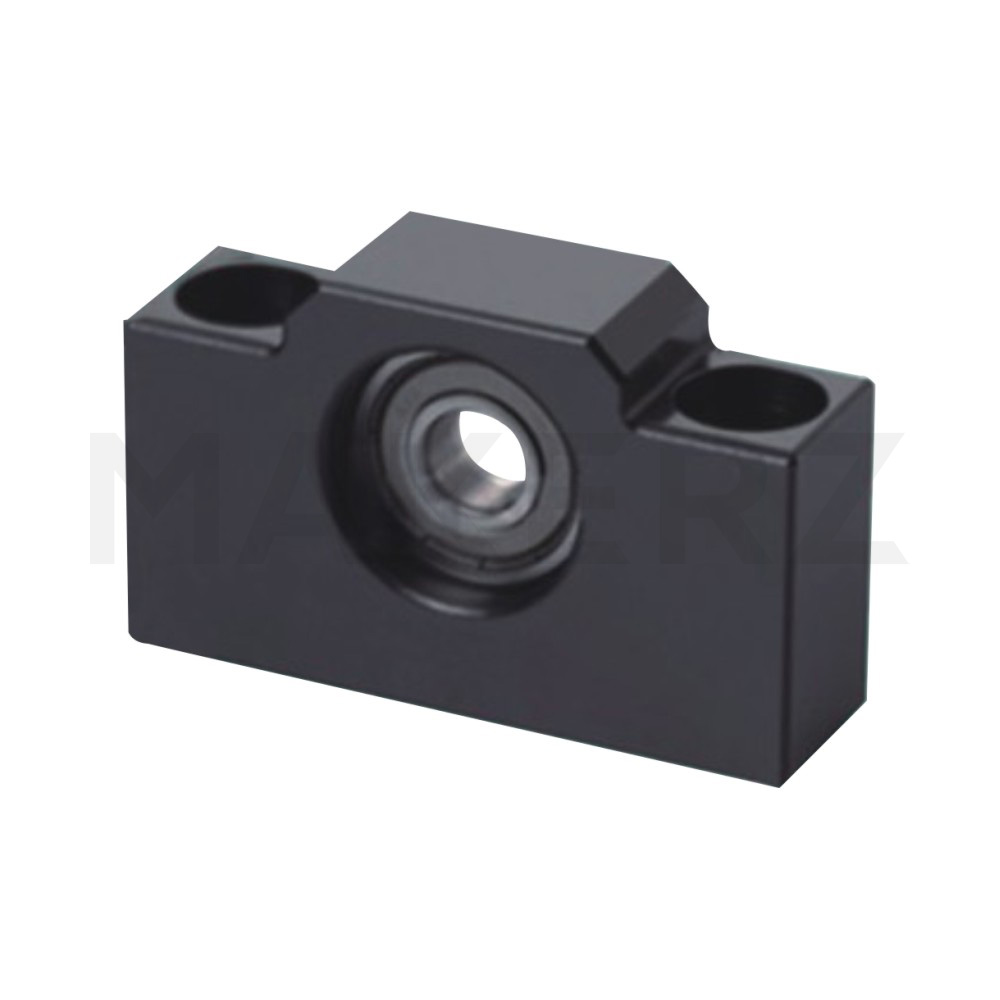

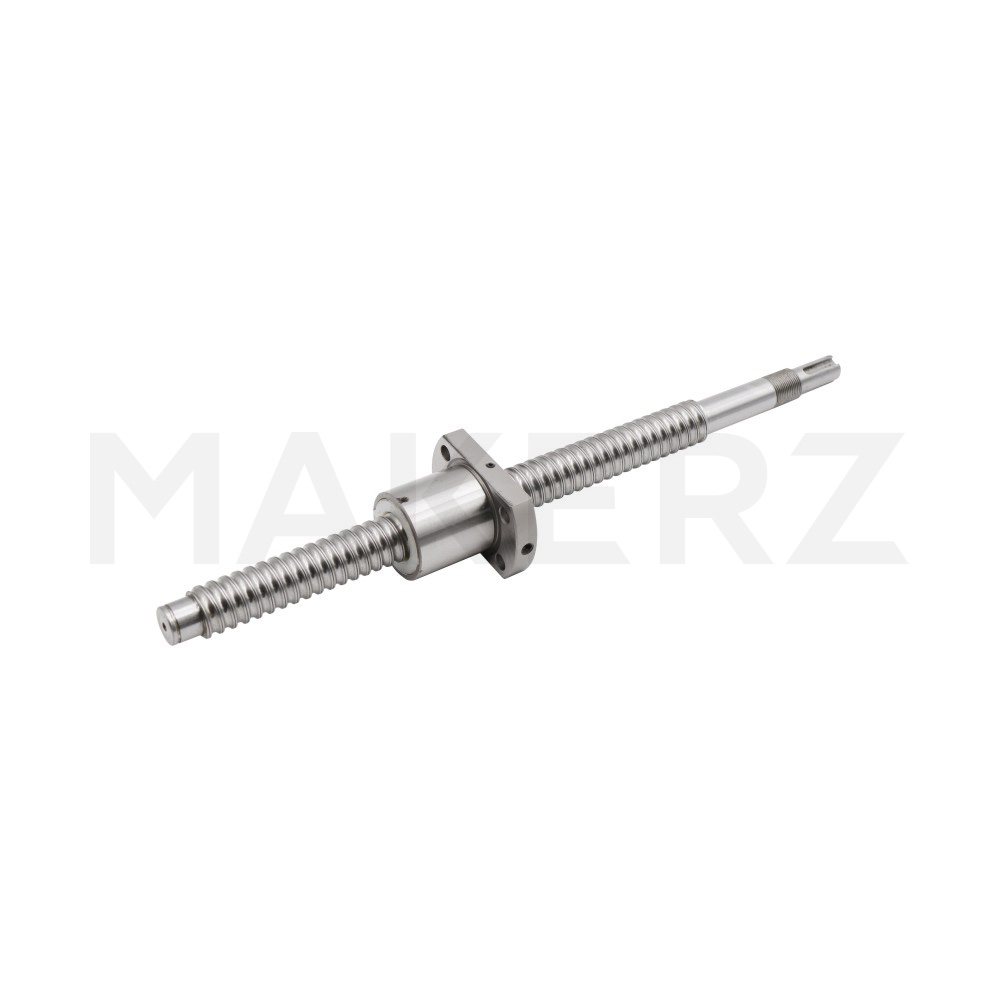

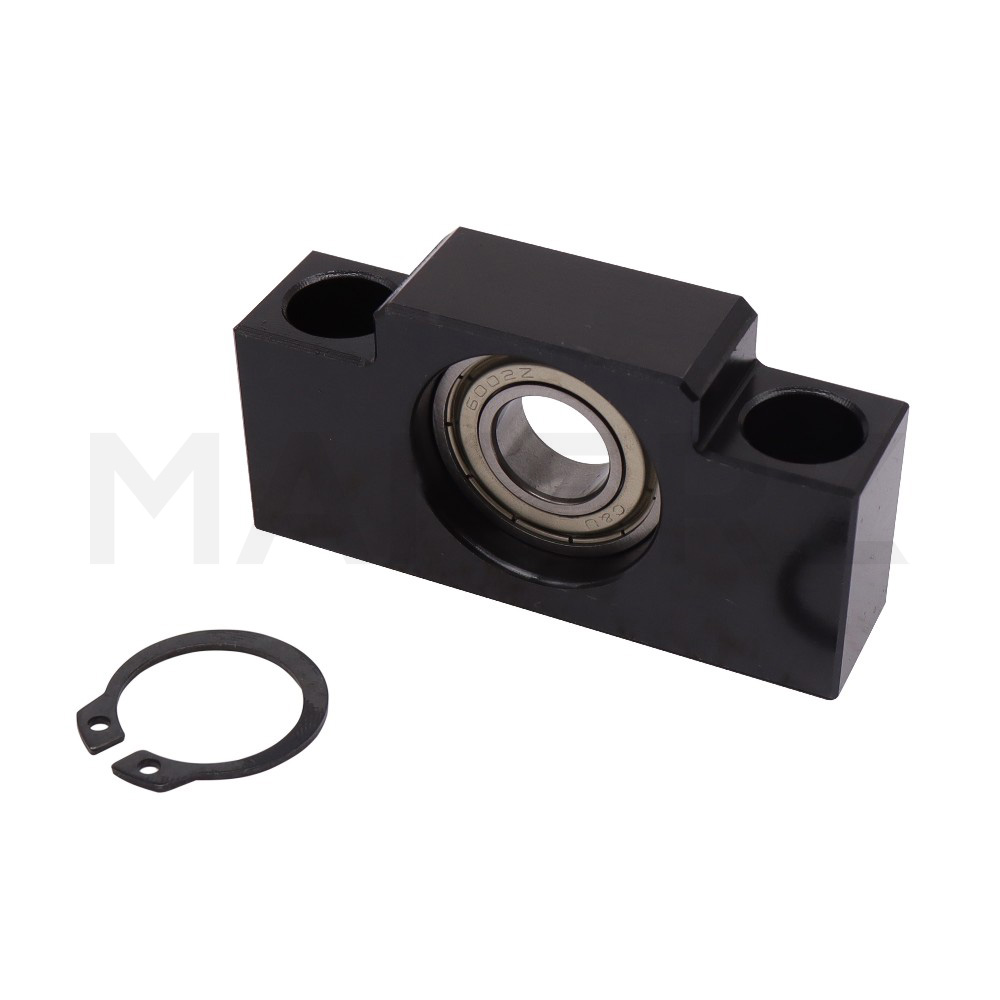

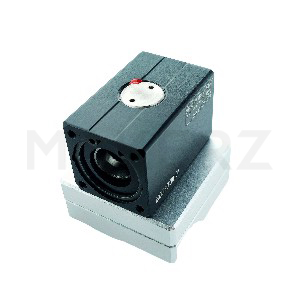

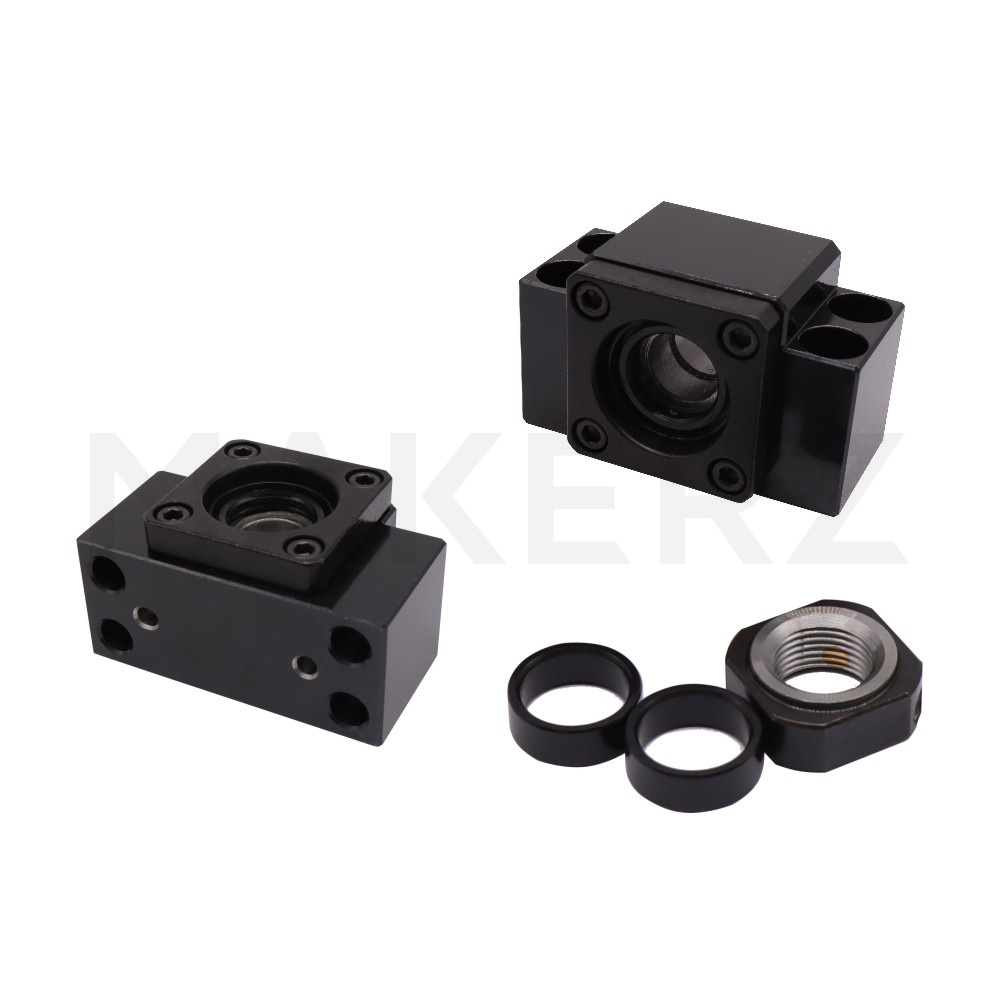

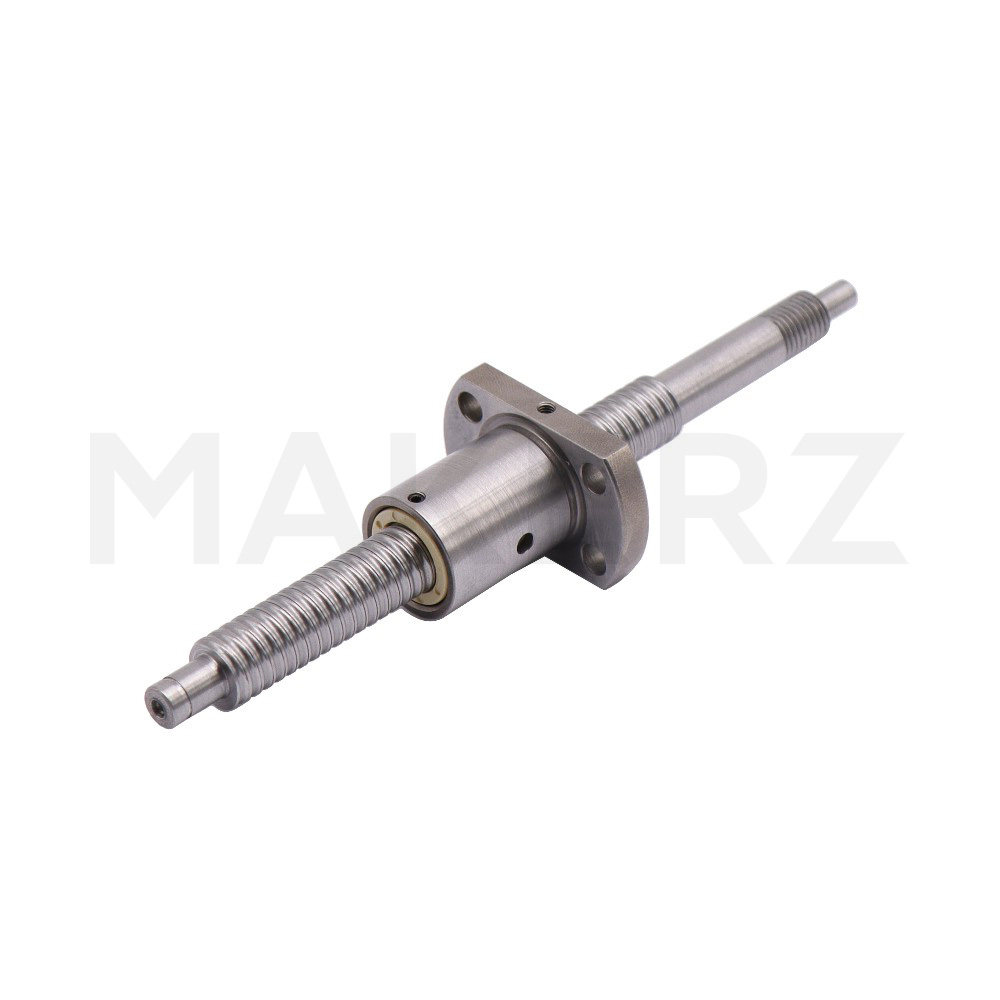

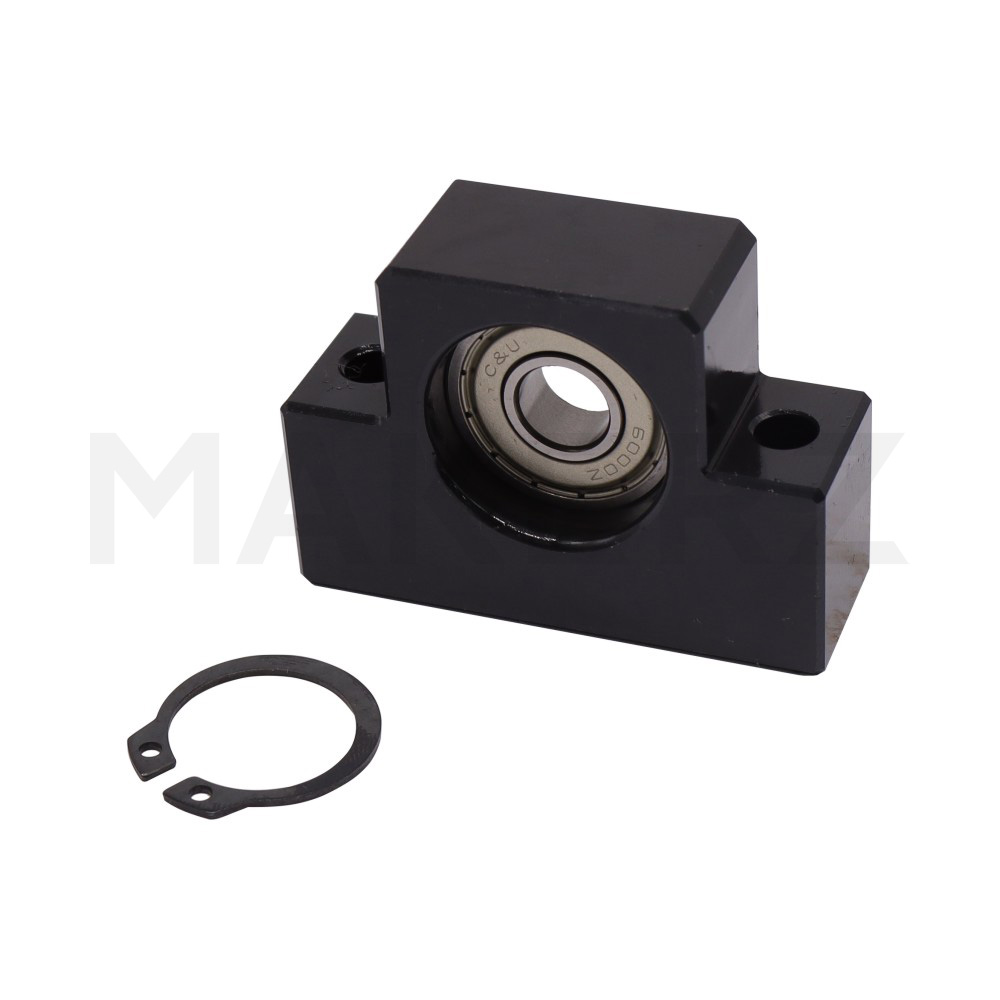

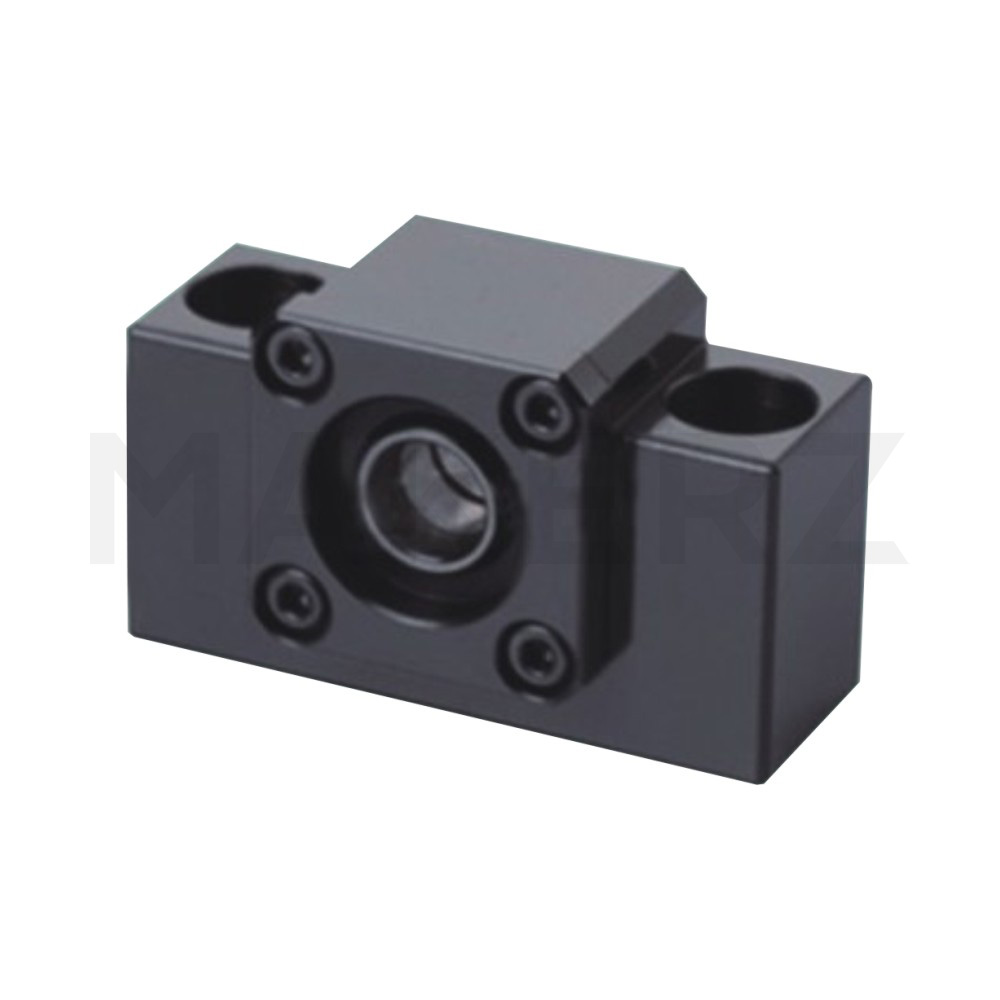

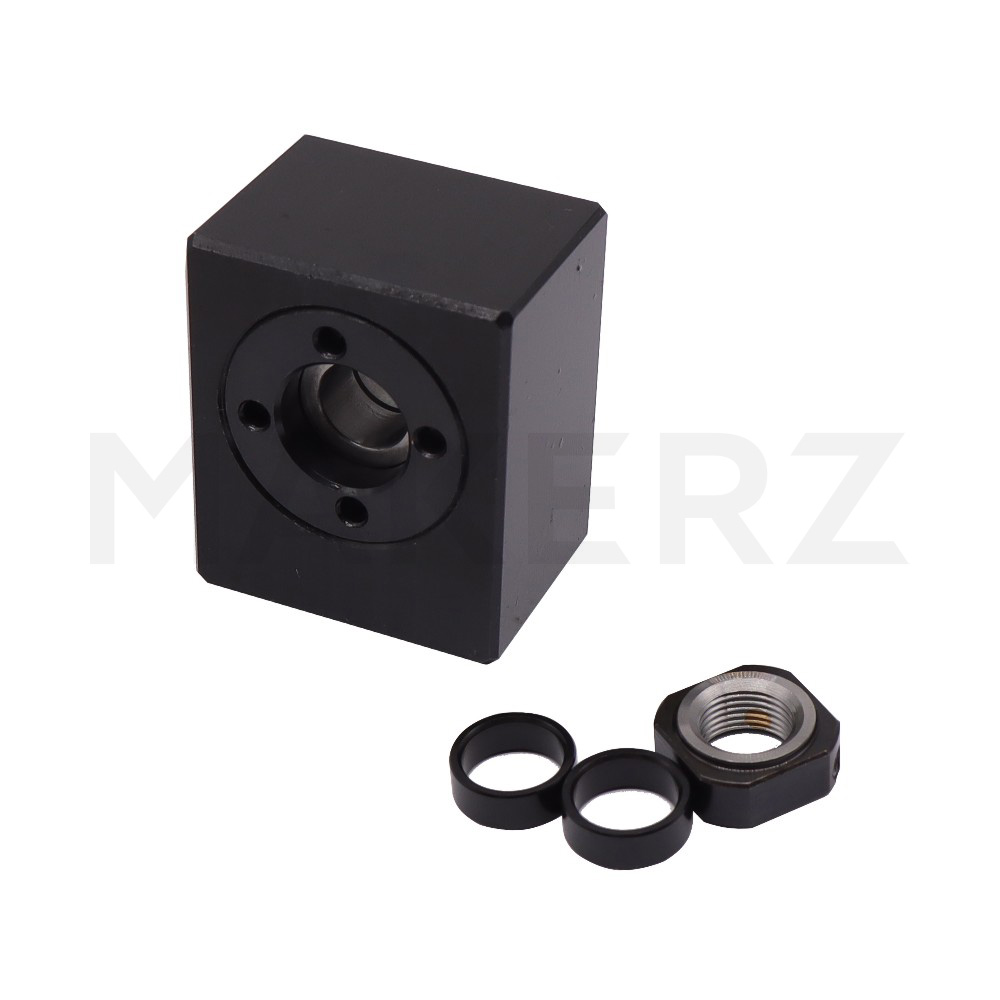

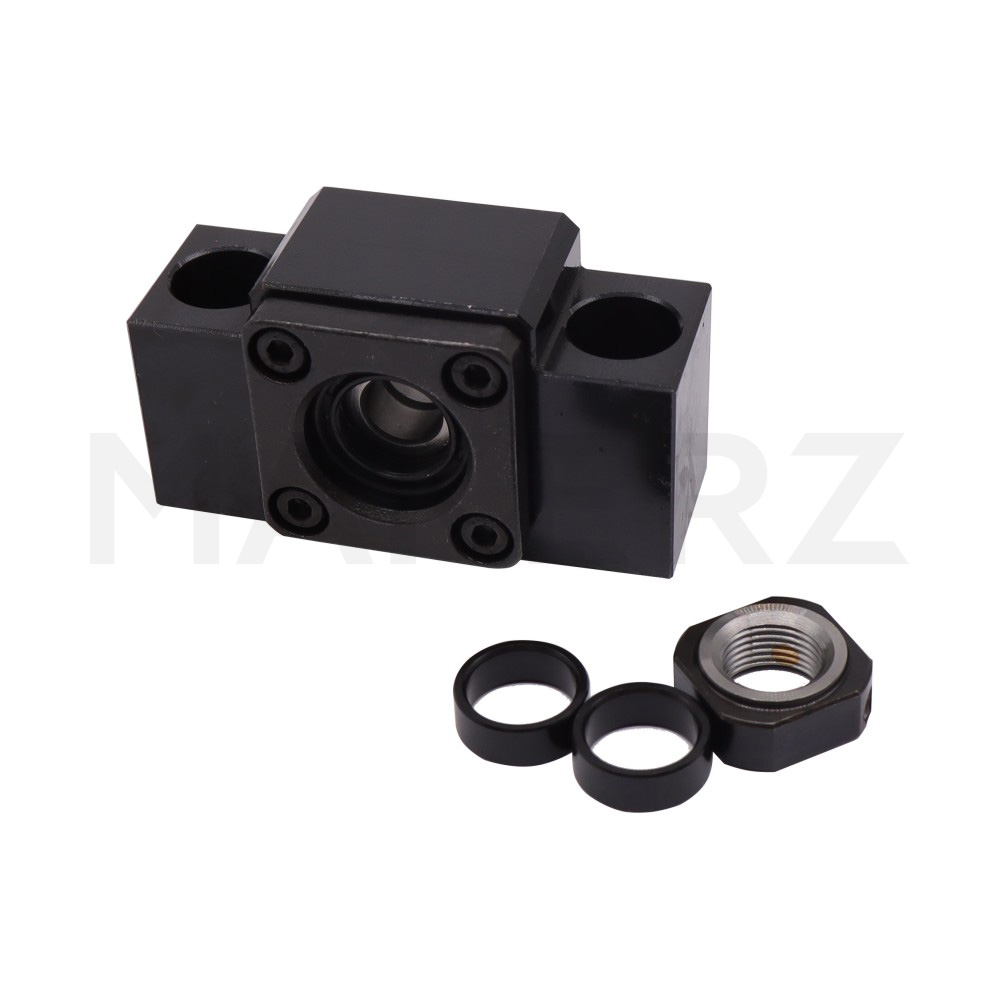

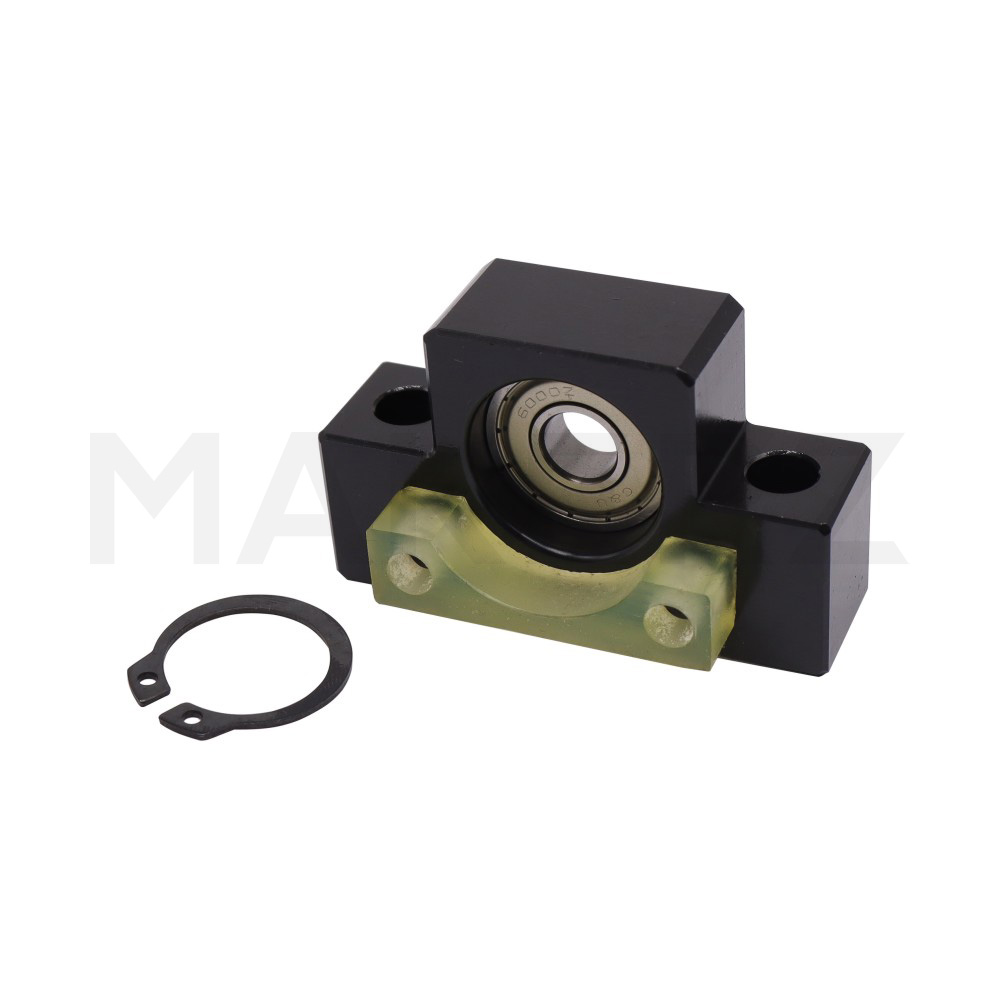

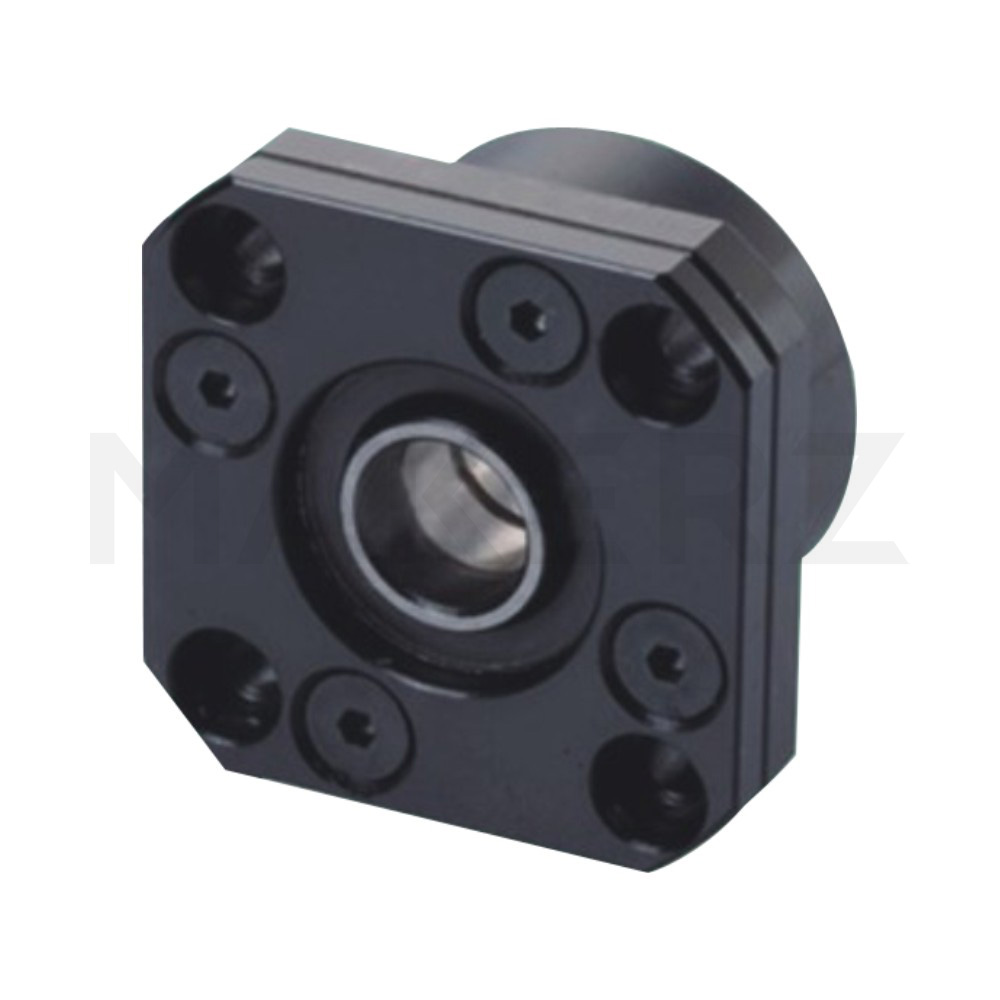

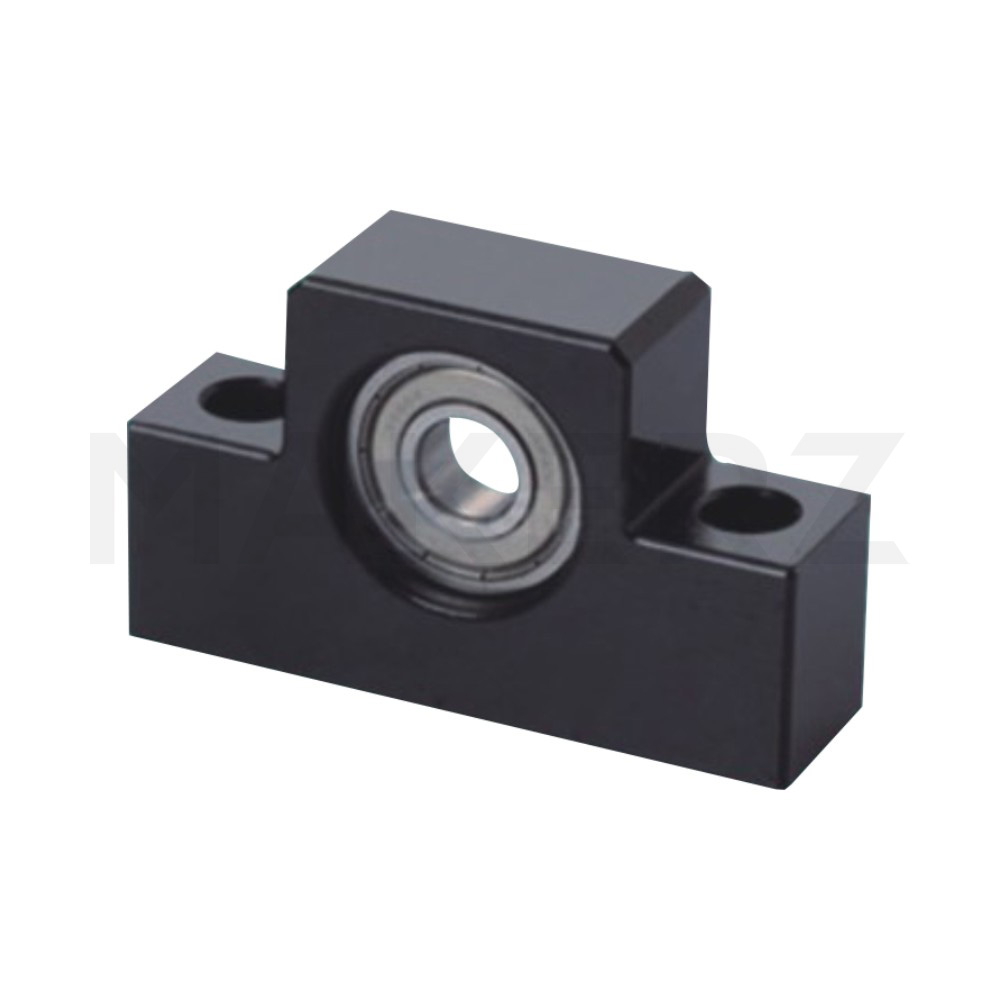

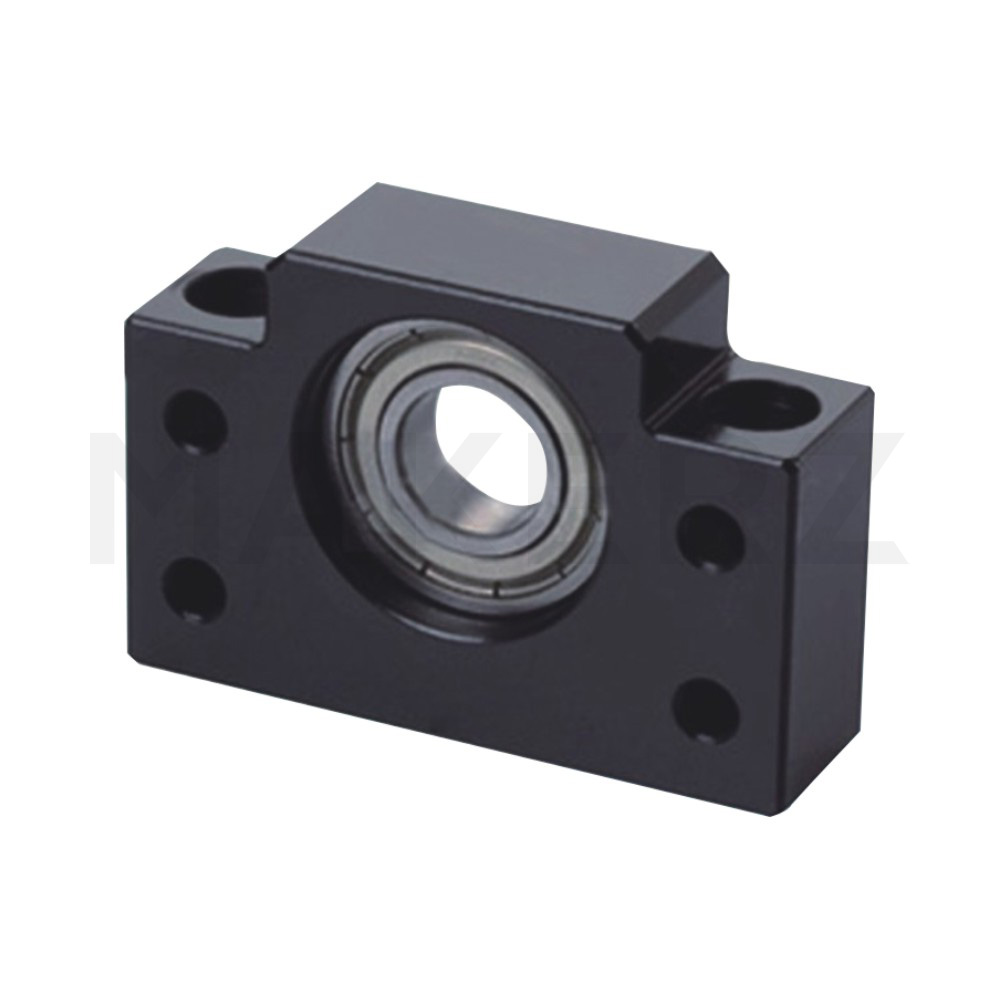

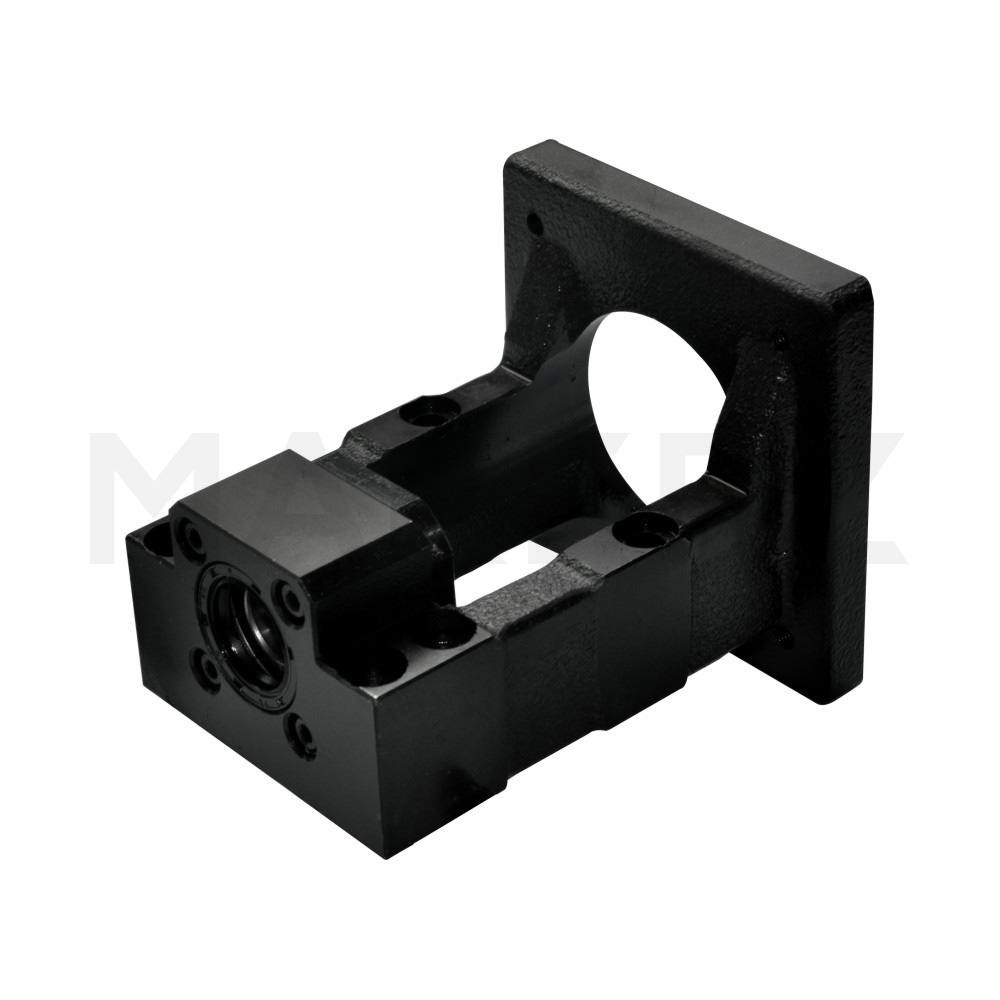

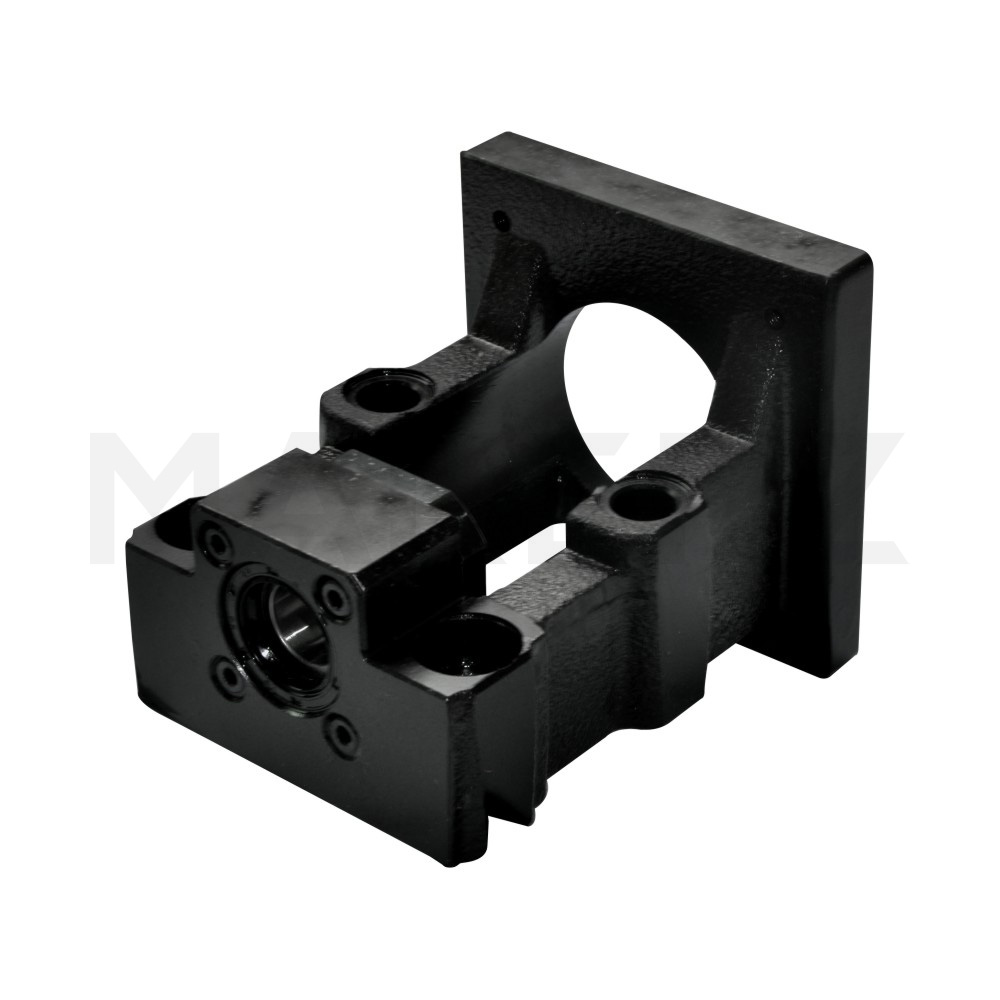

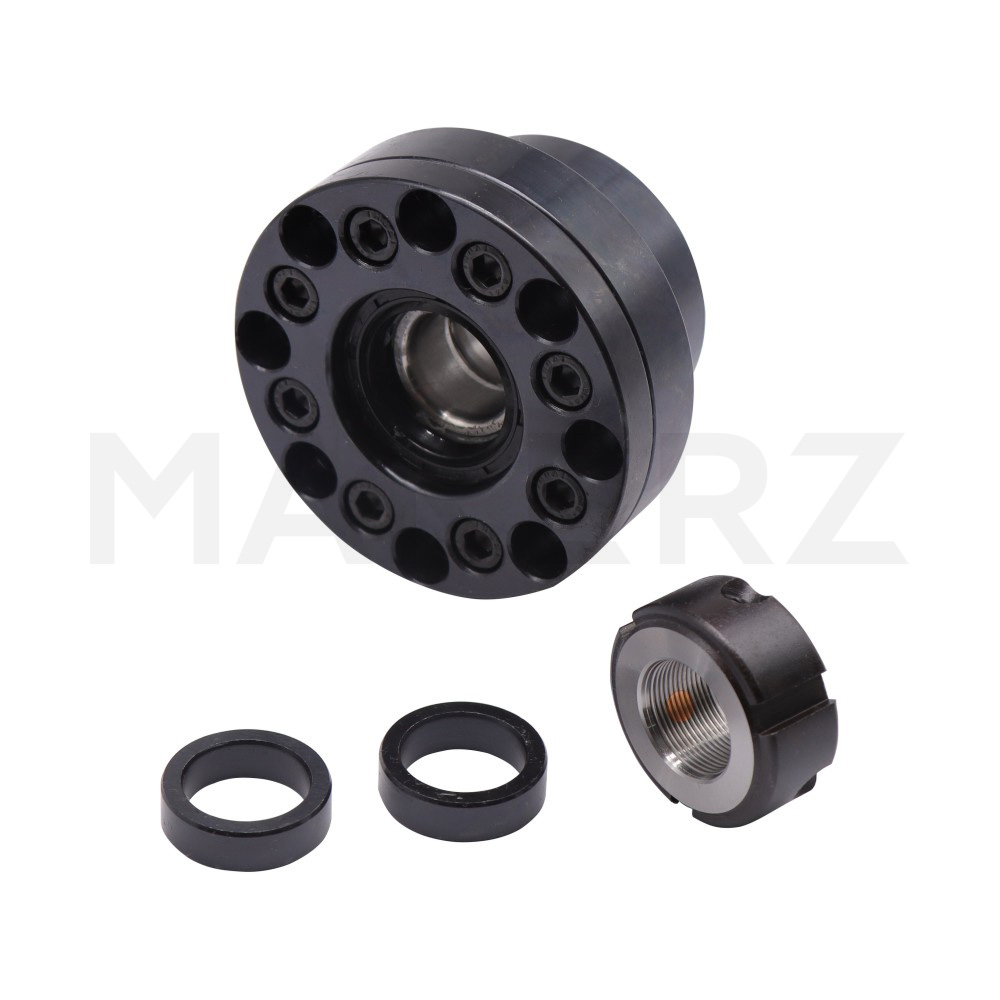

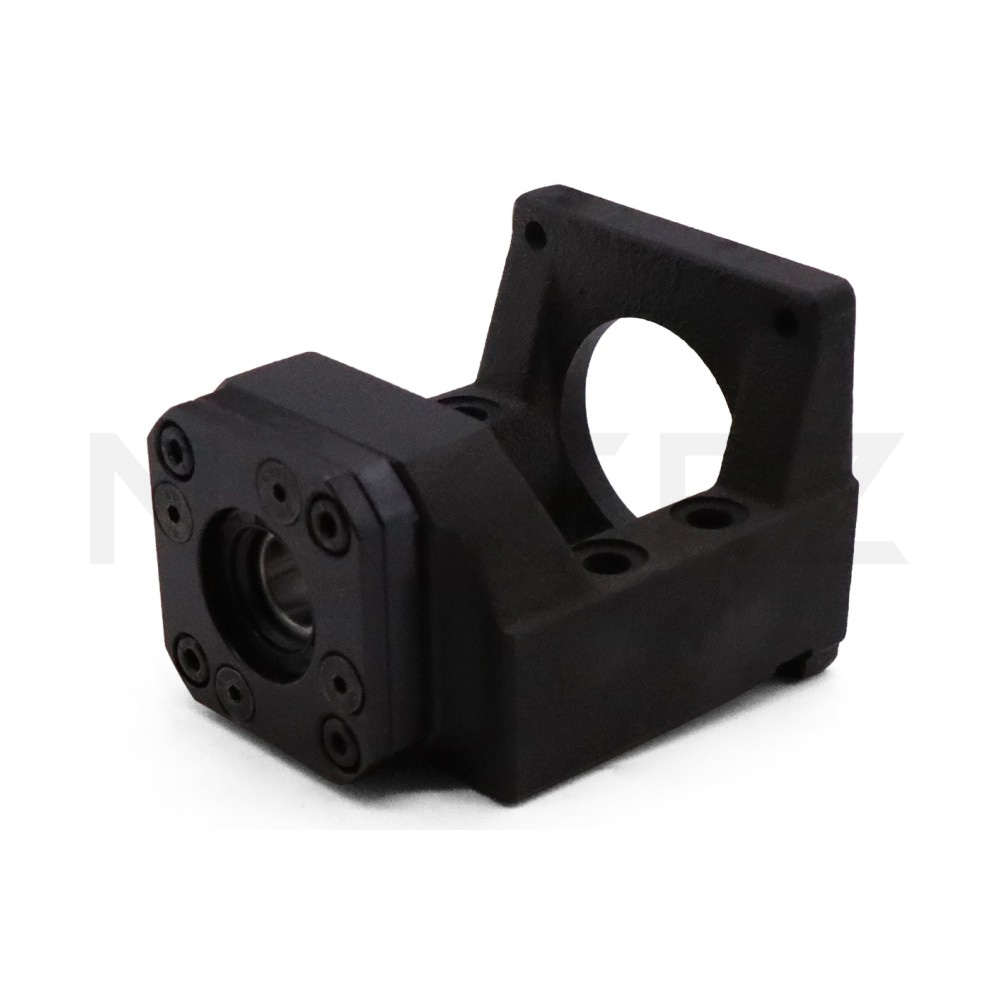

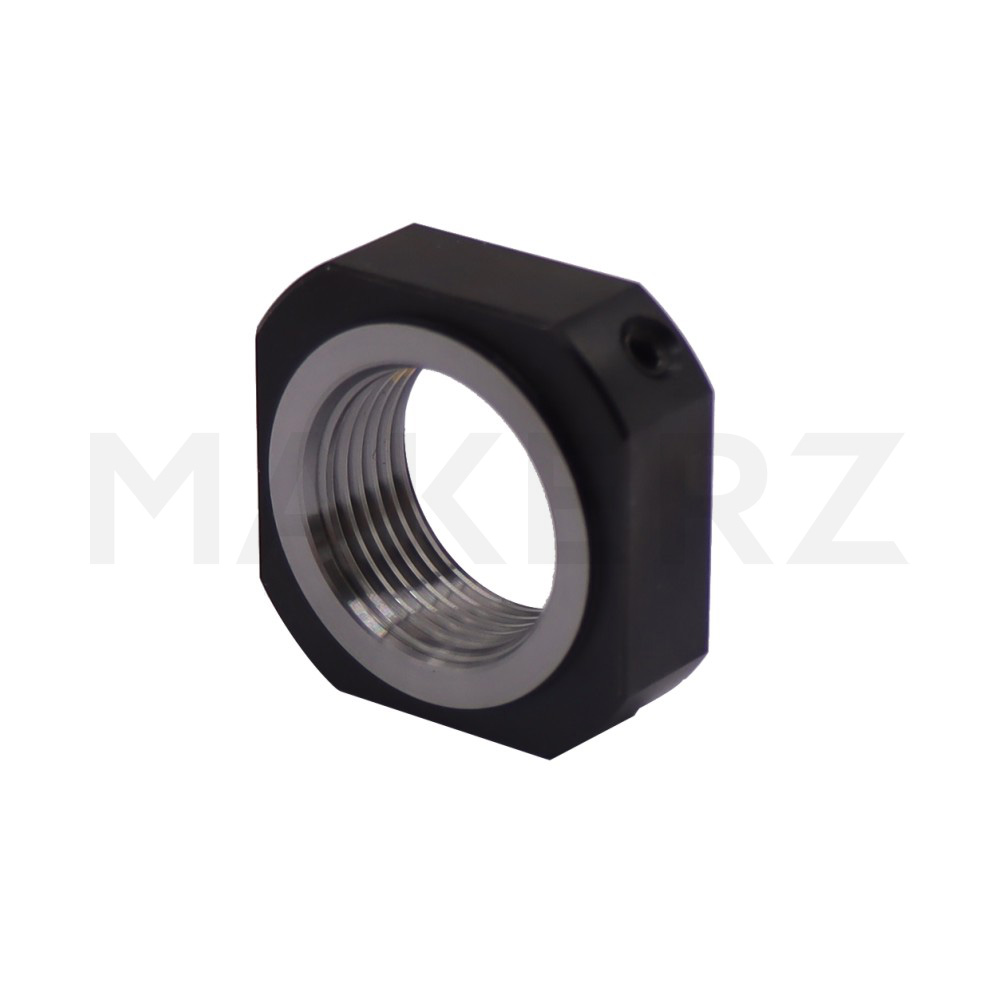

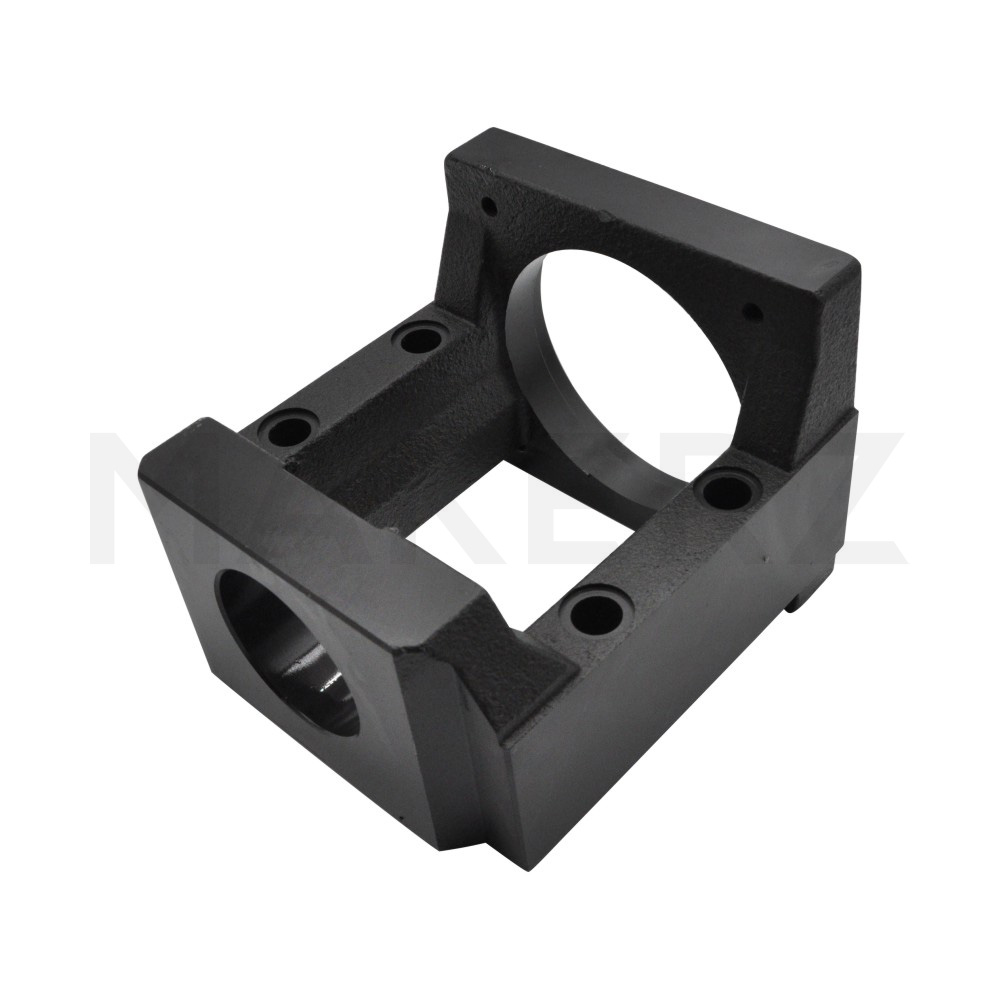

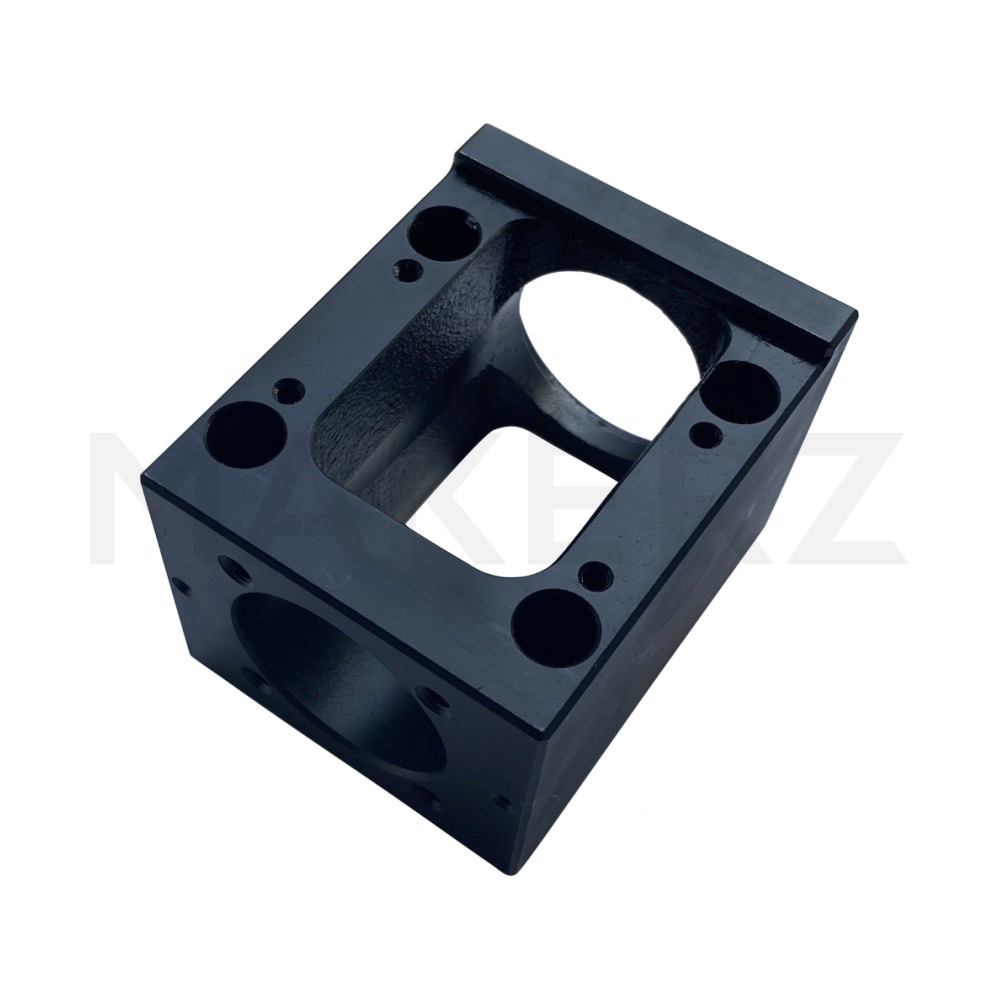

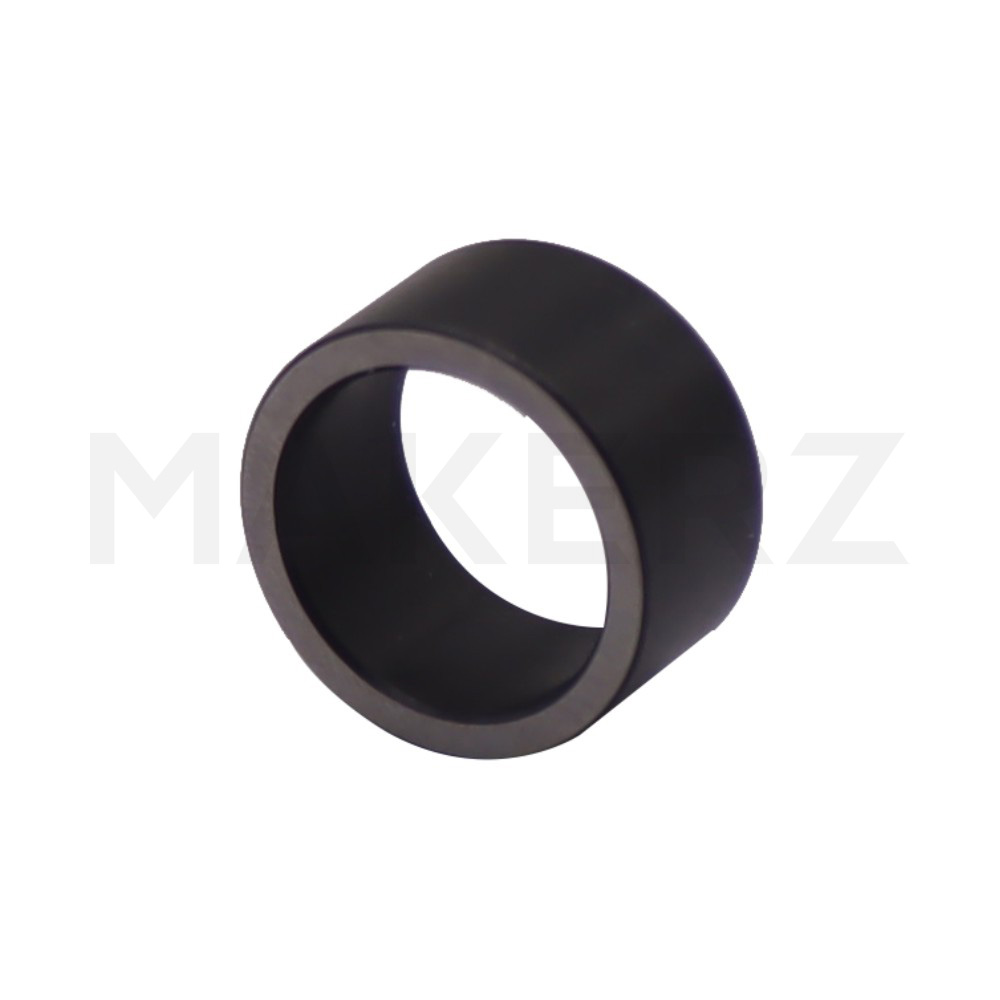

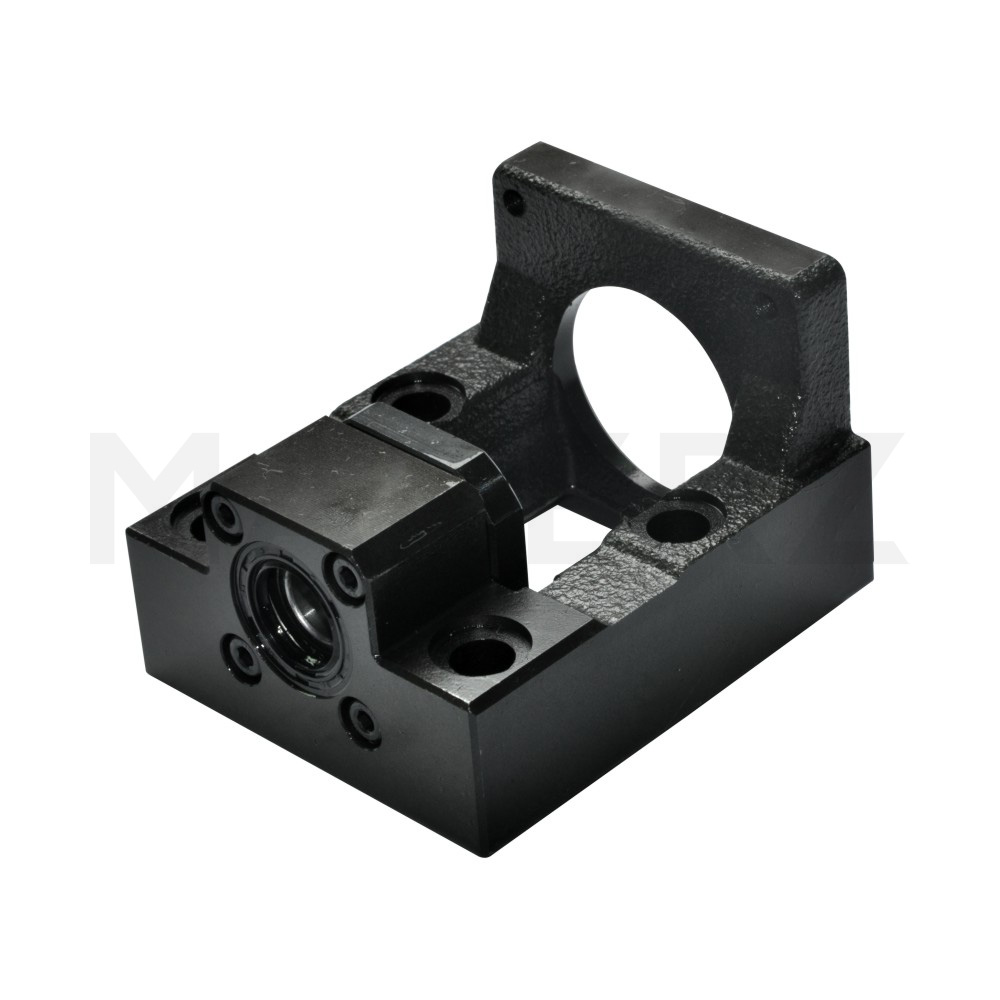

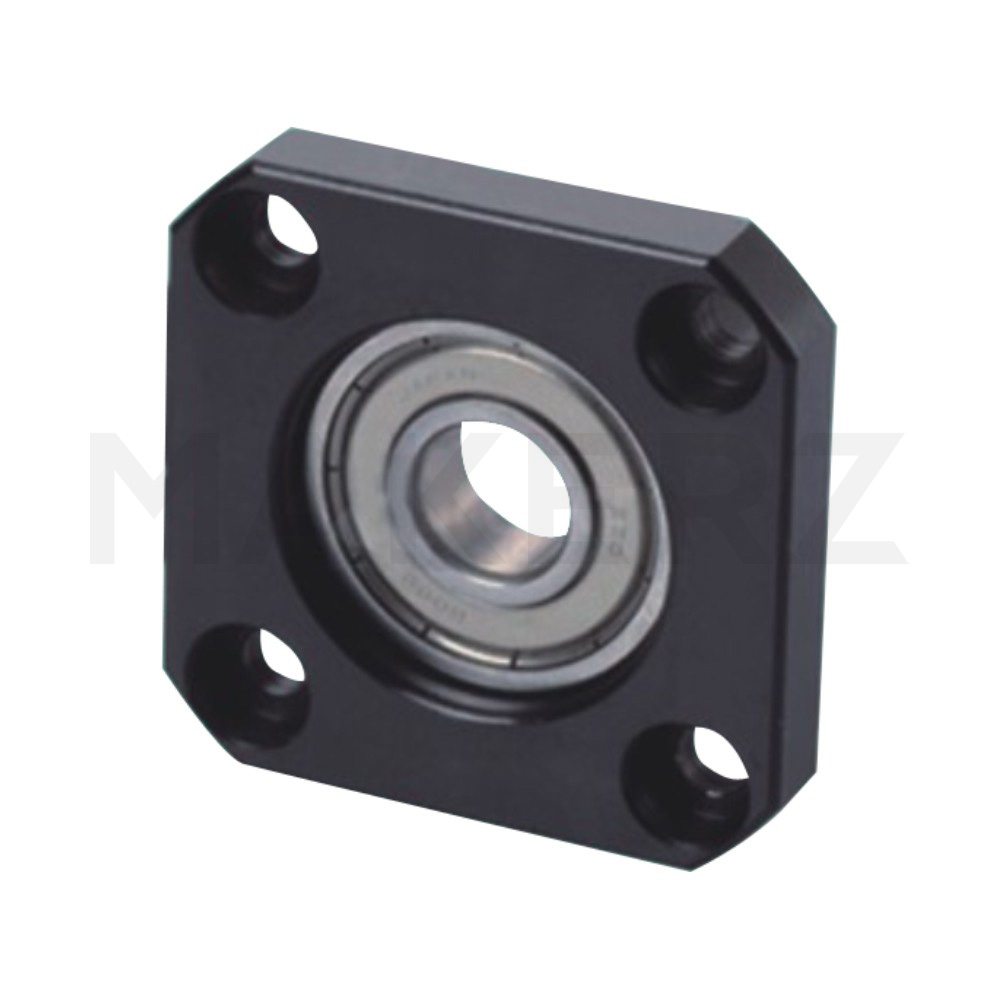

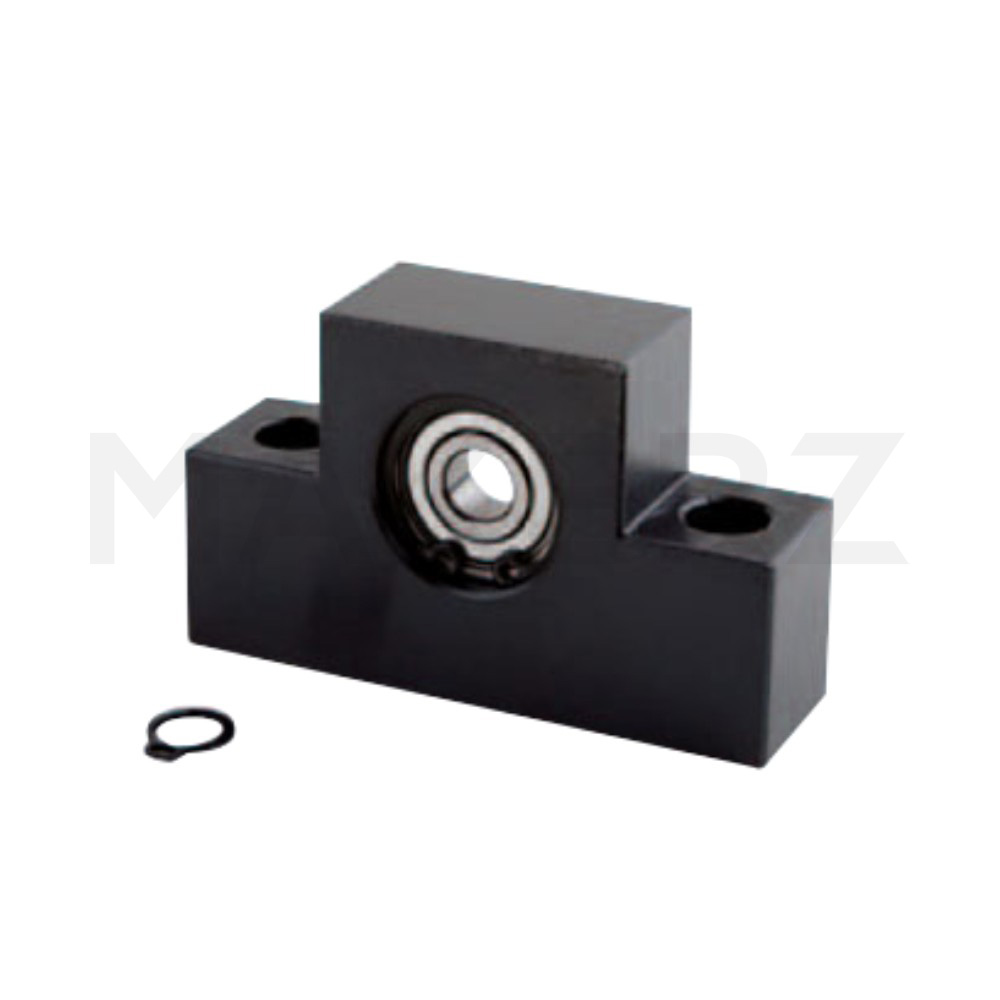

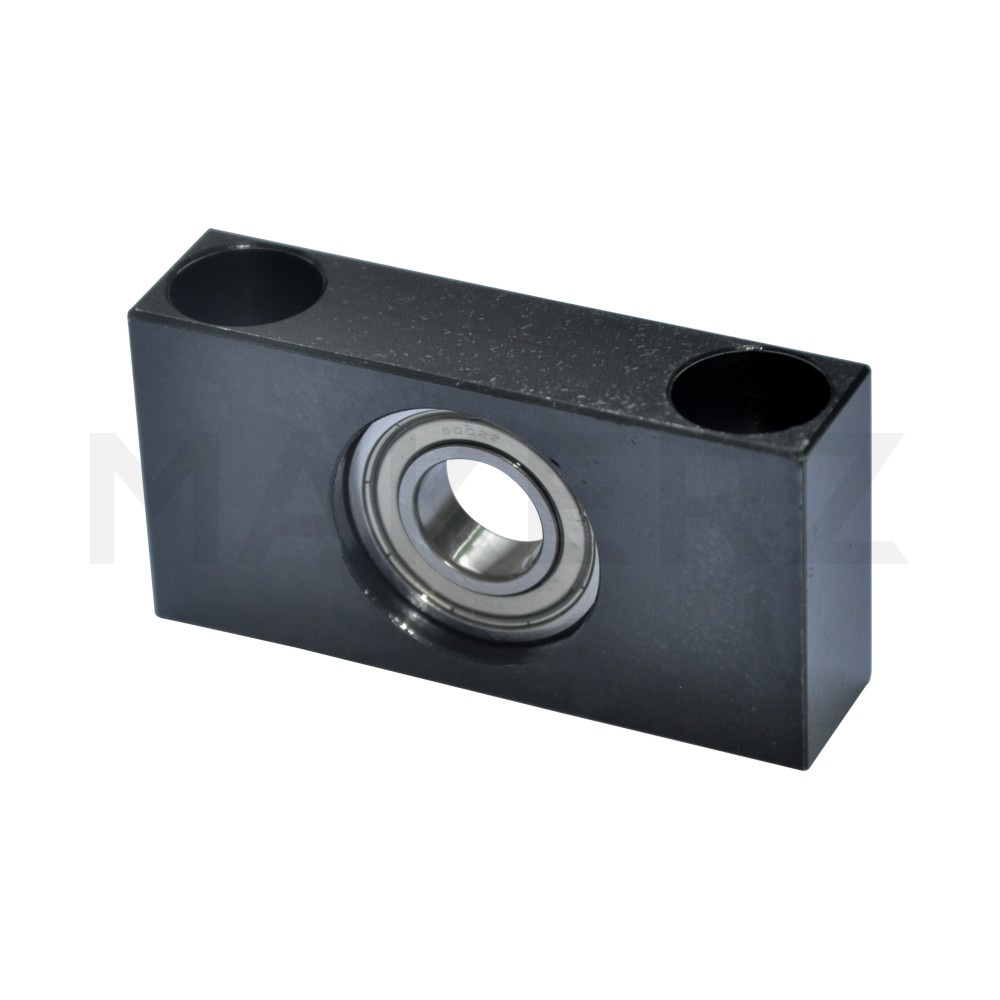

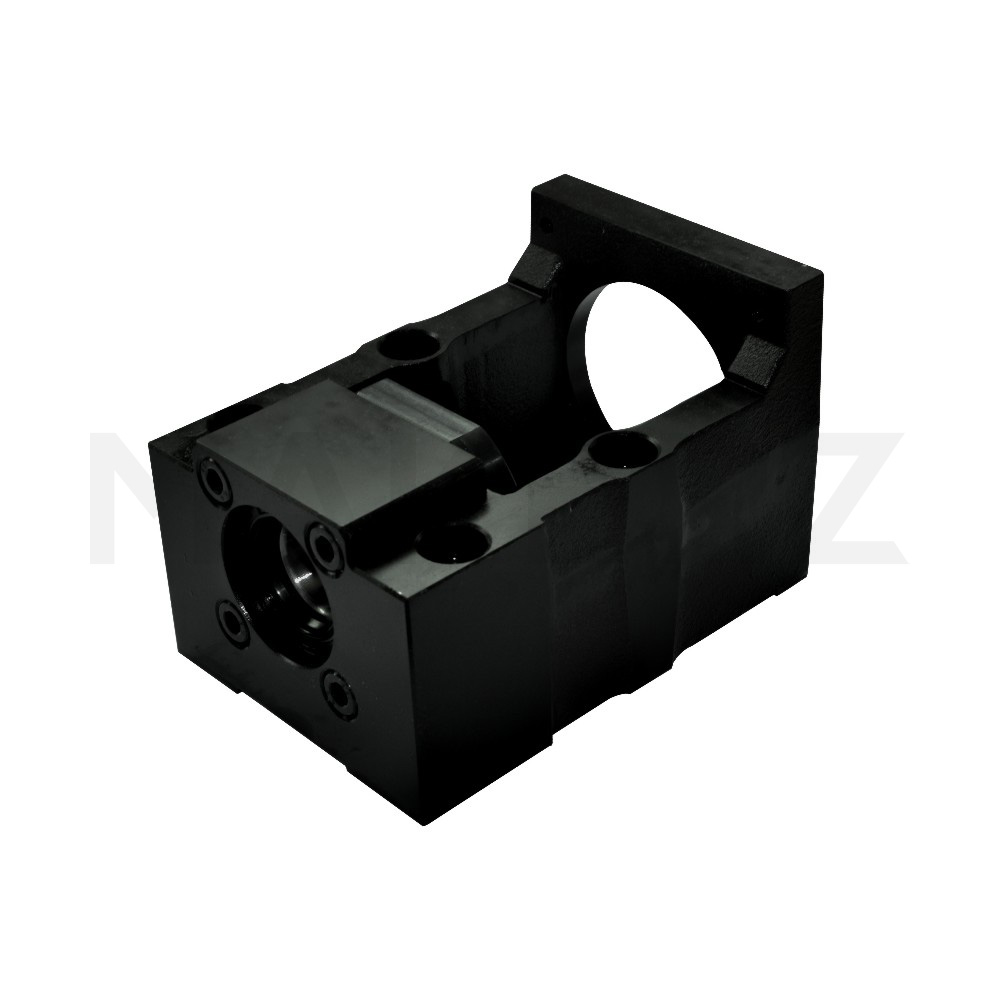

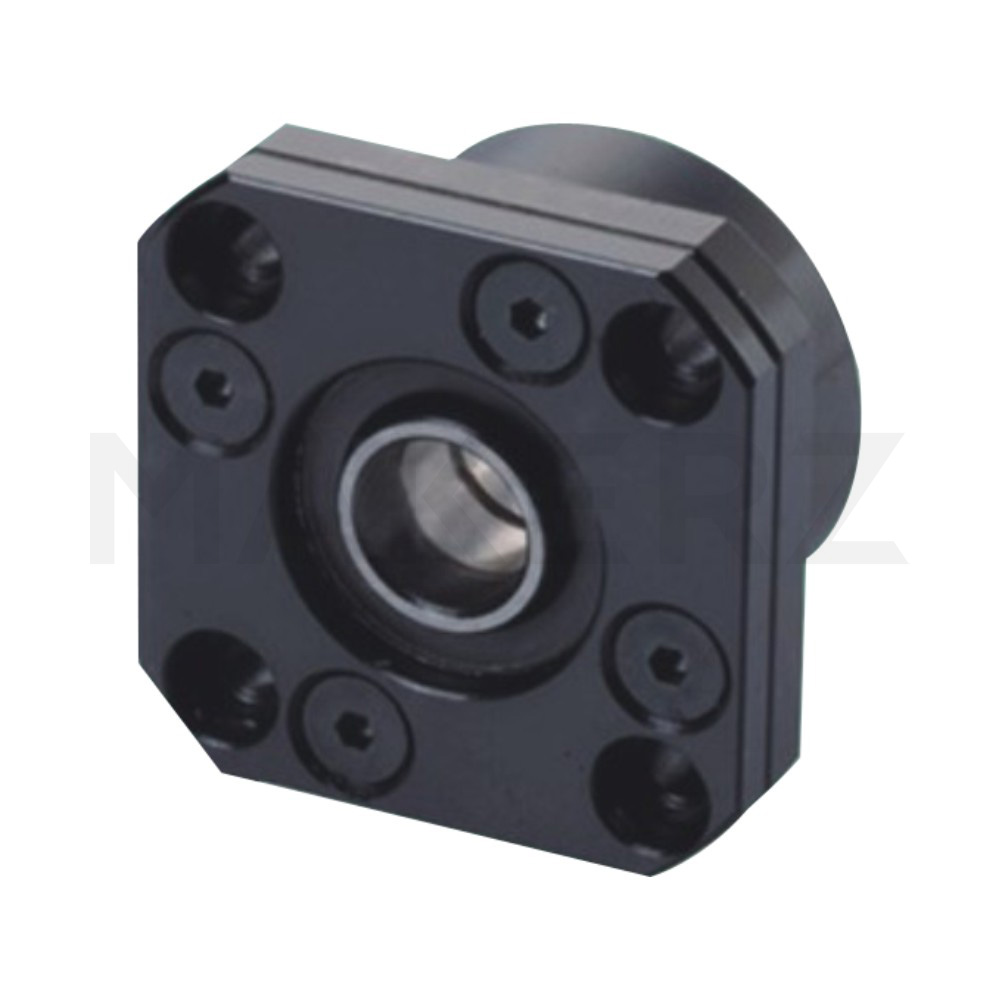

4 サポートユニット（軸受支持方式）

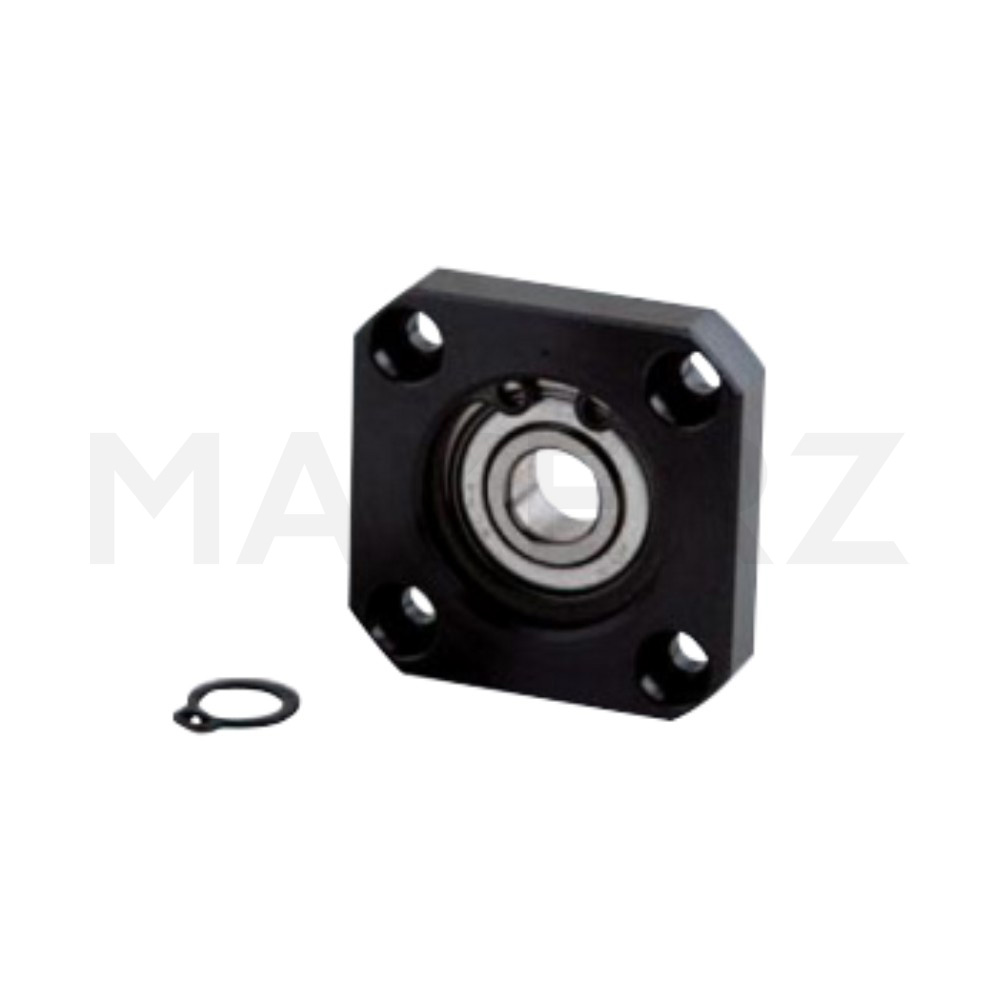

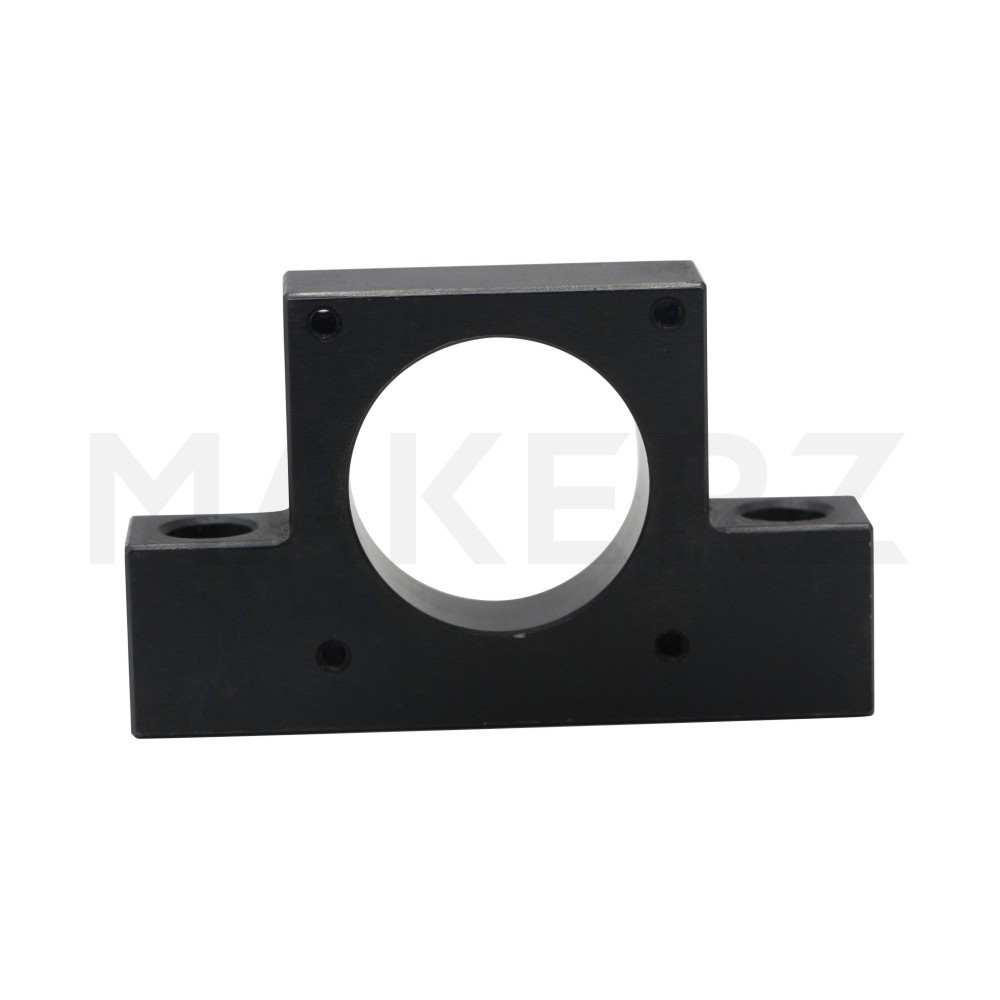

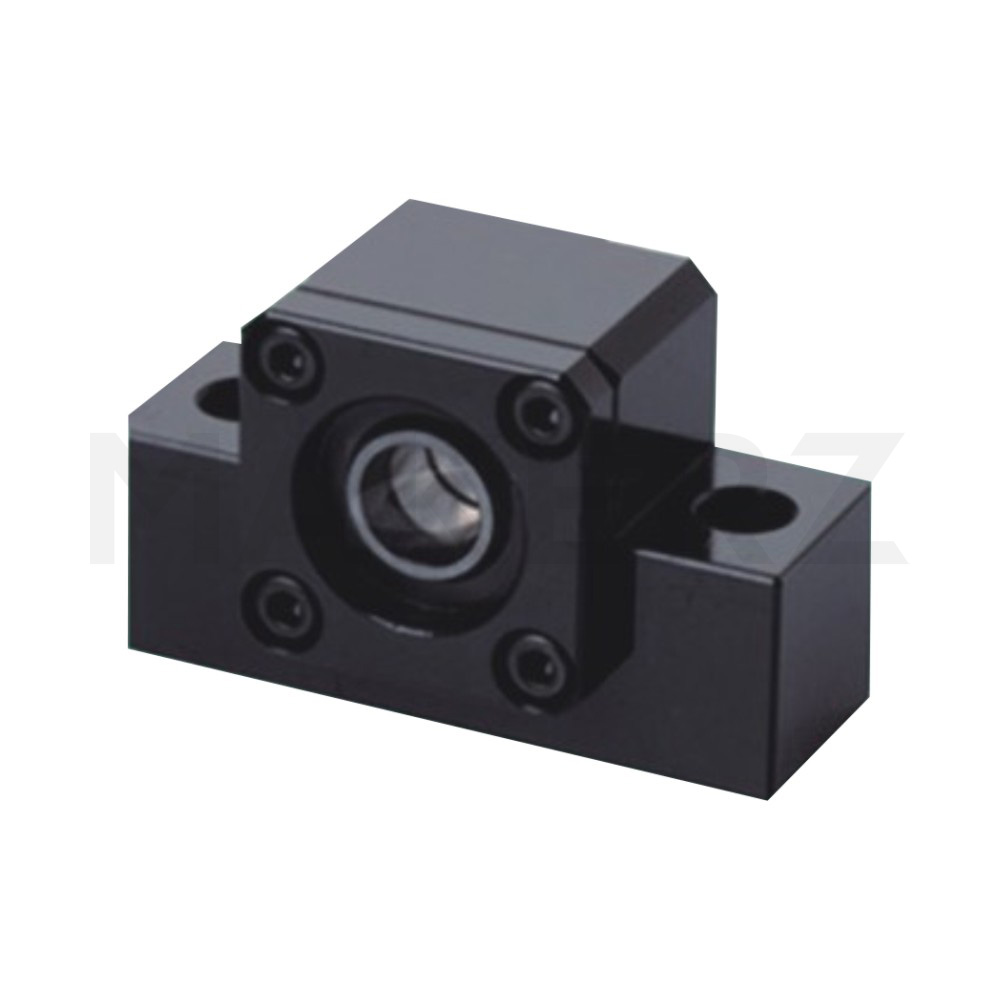

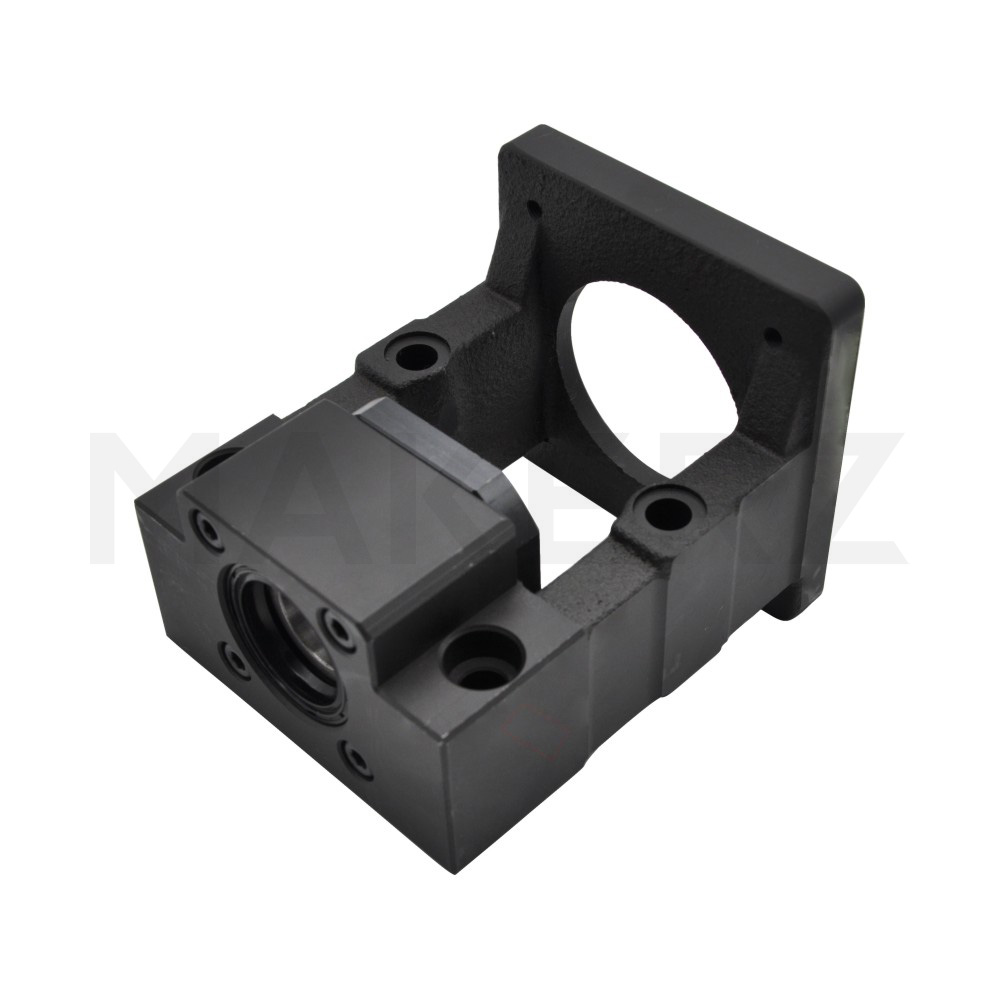

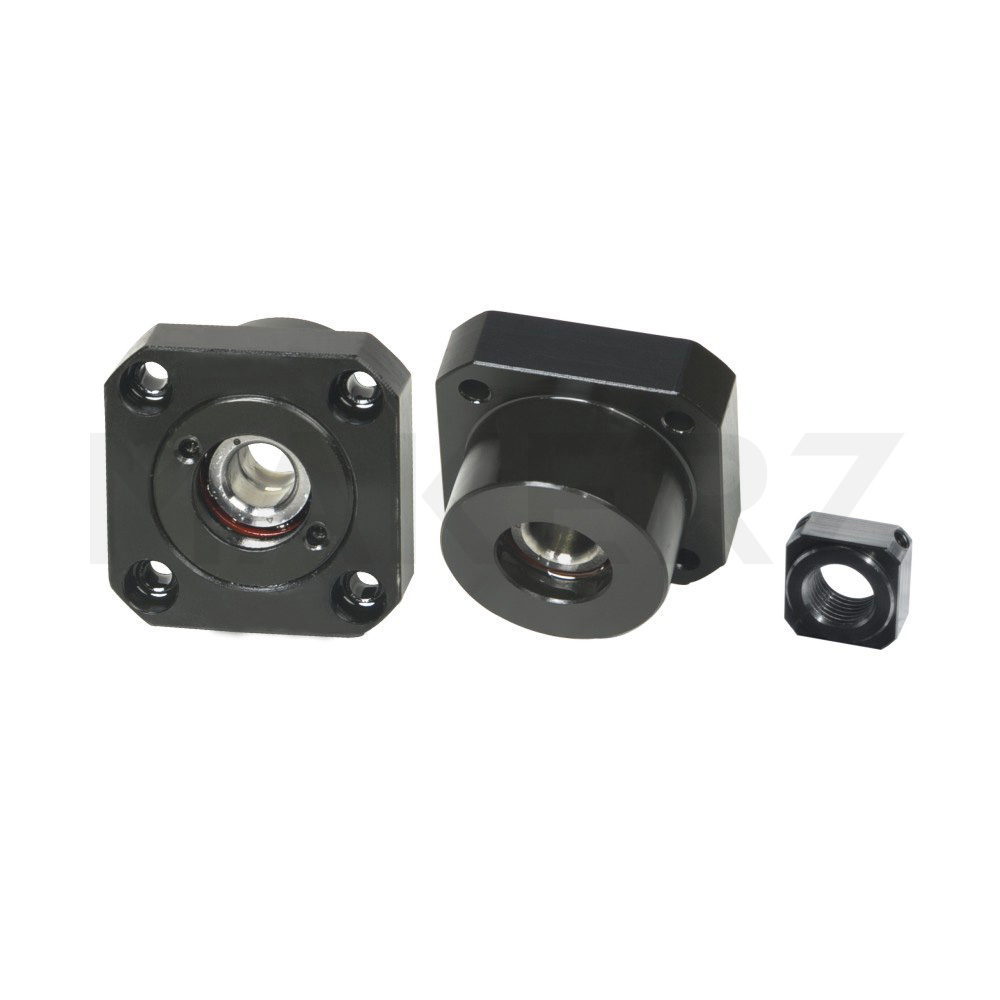

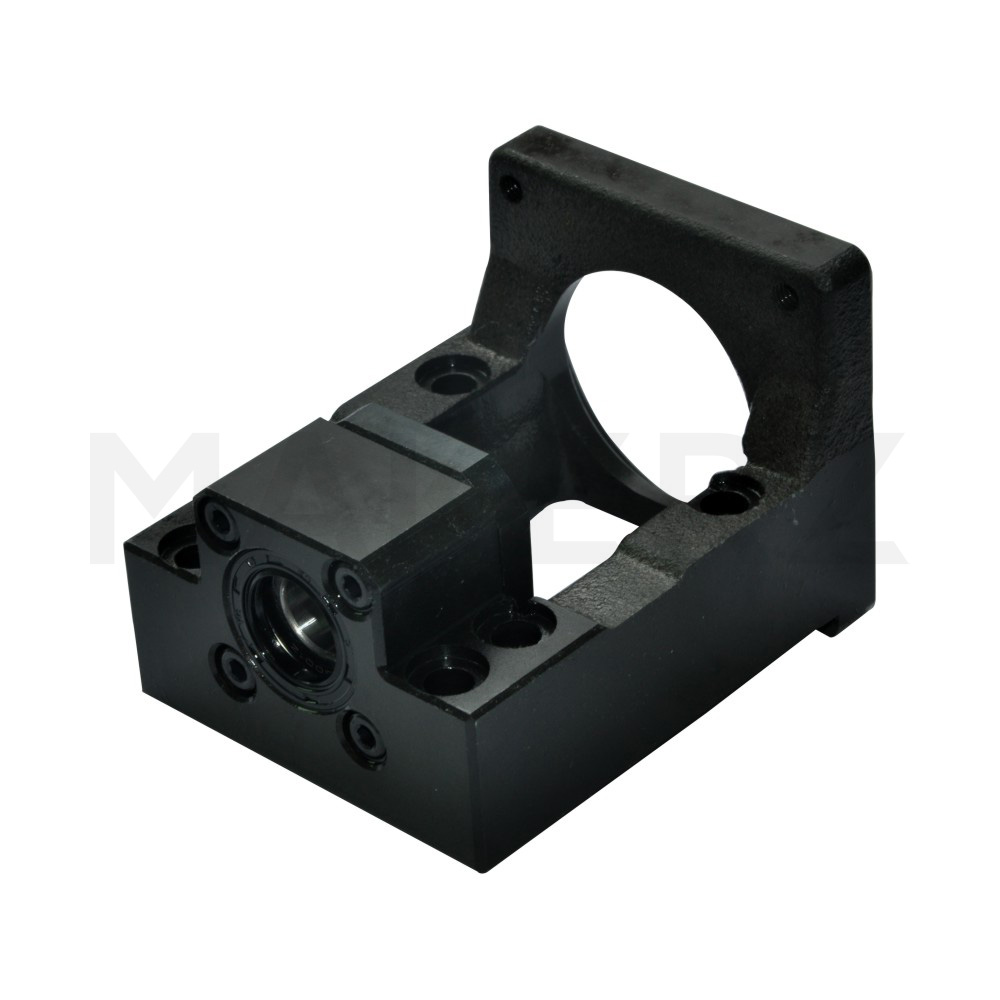

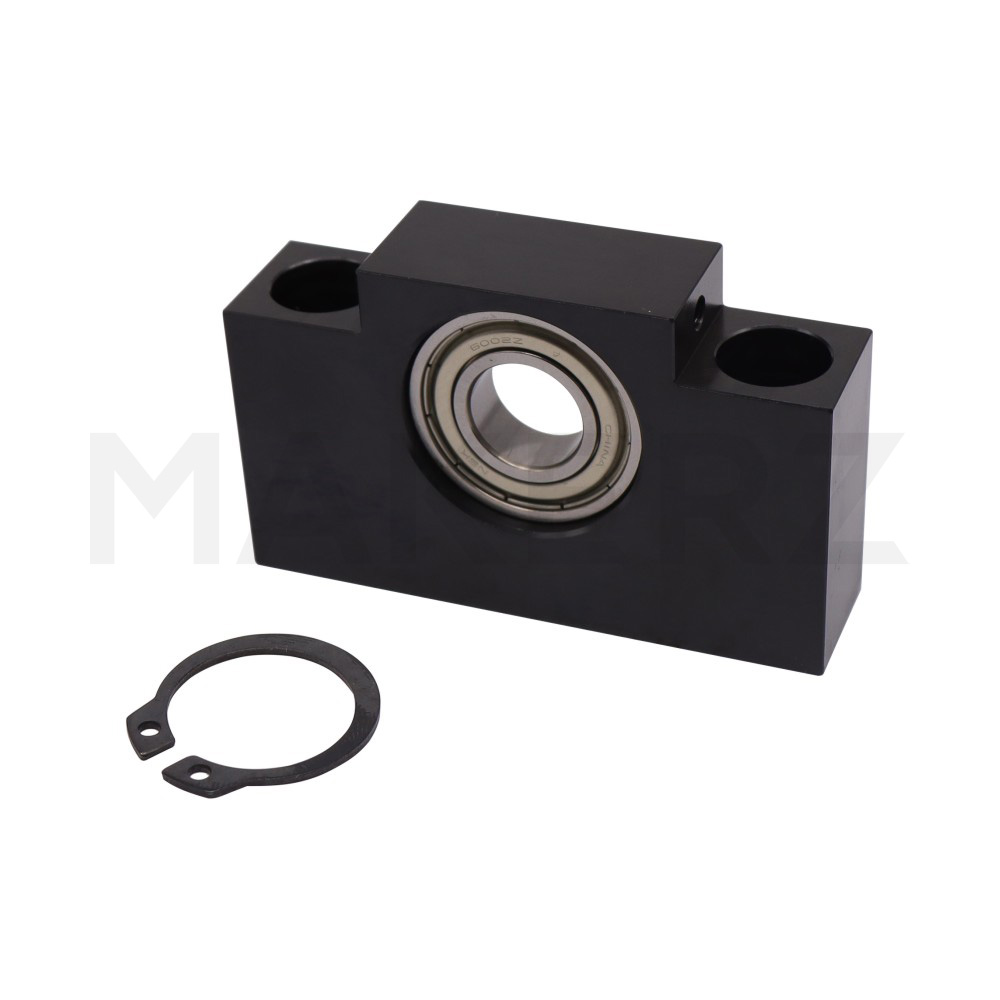

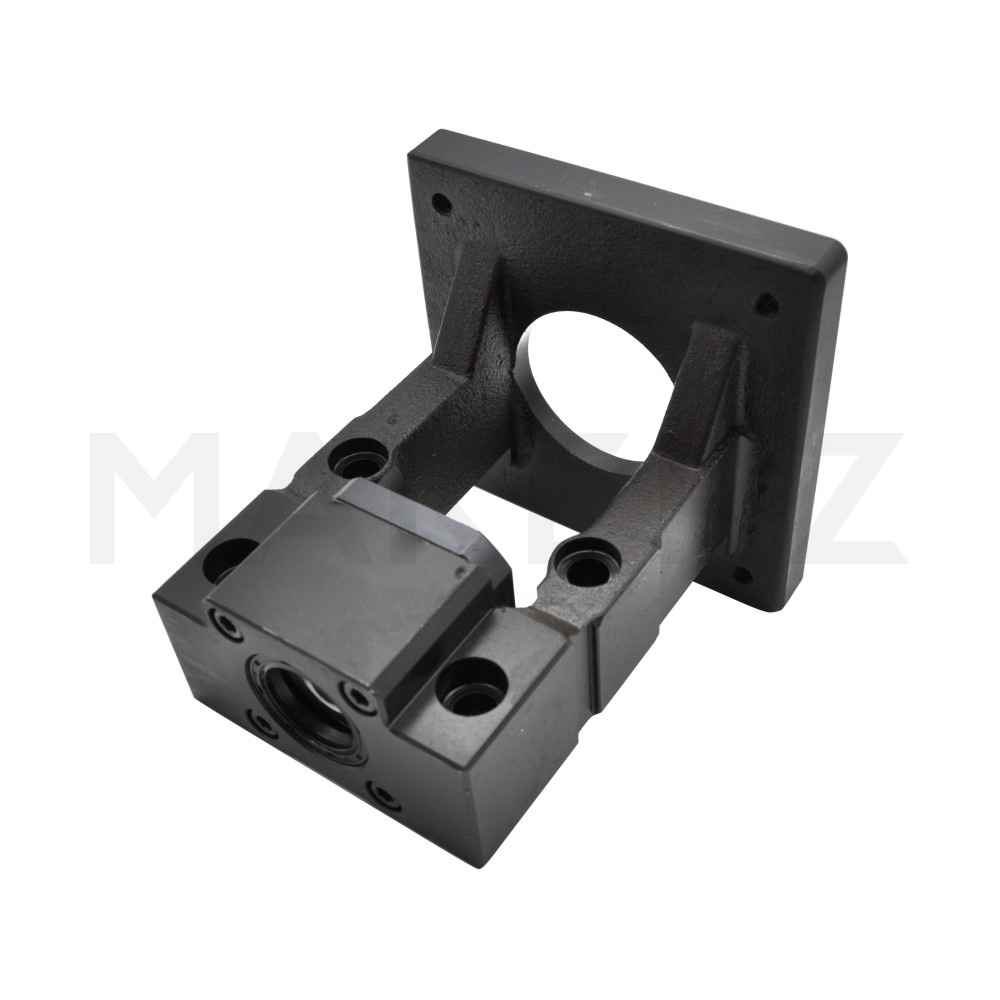

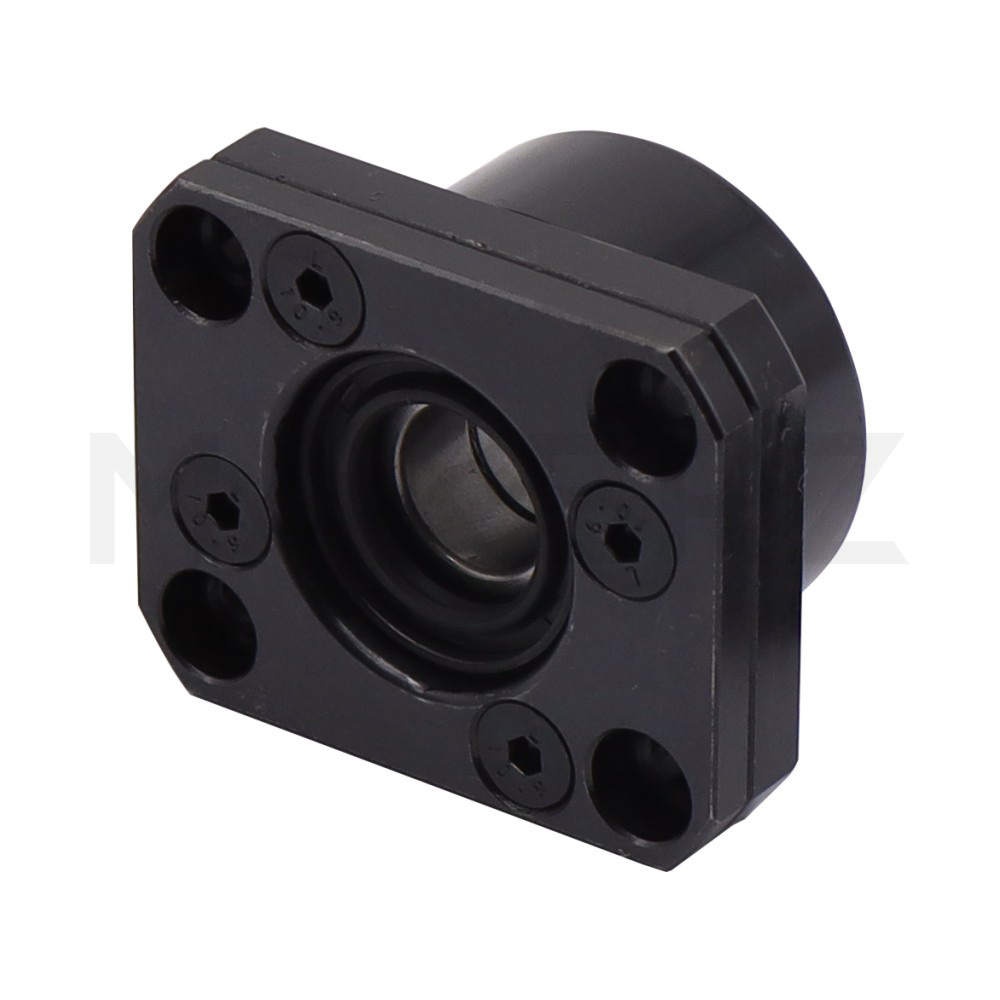

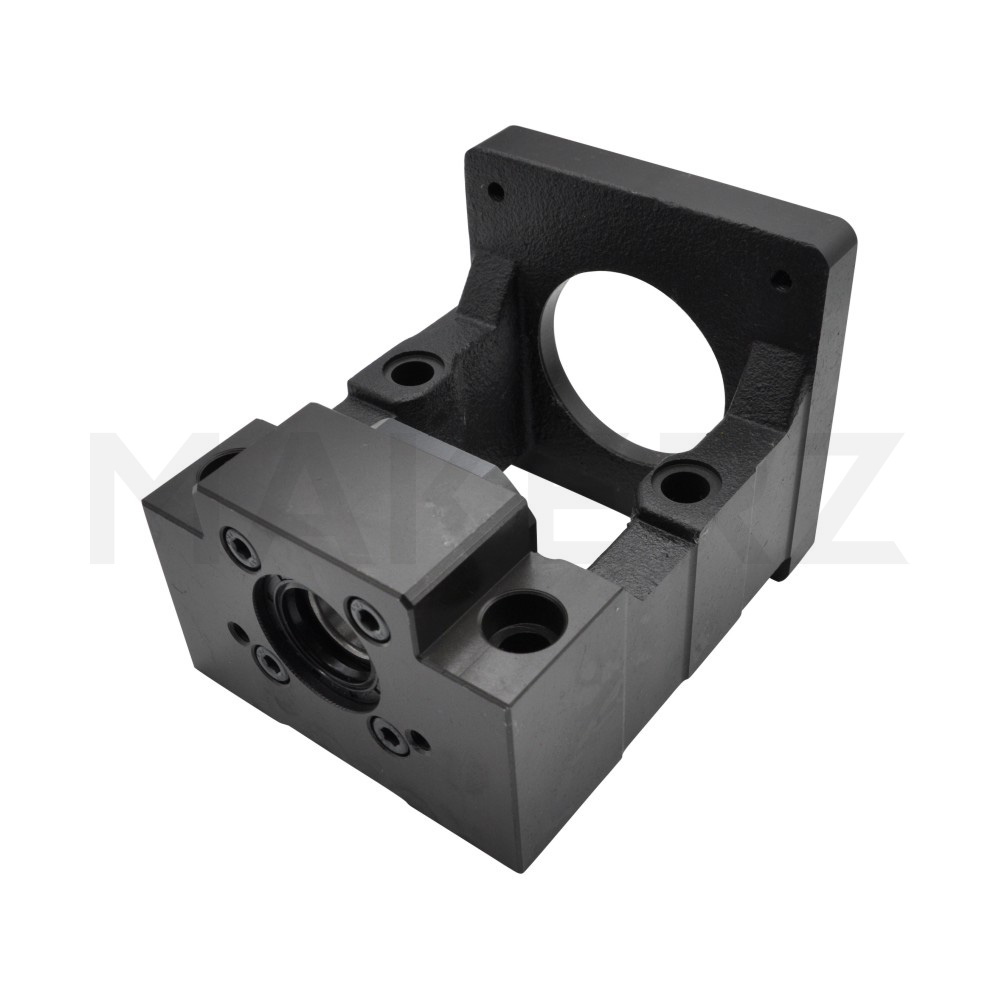

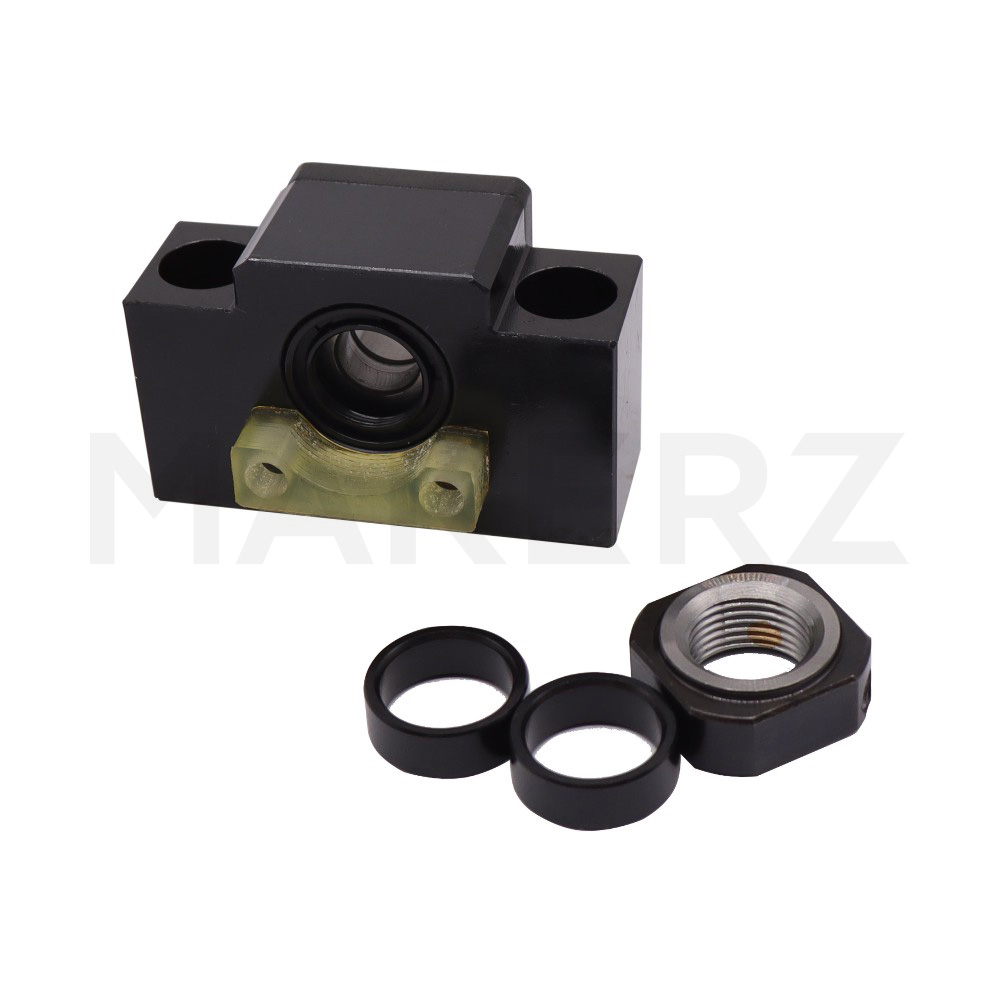

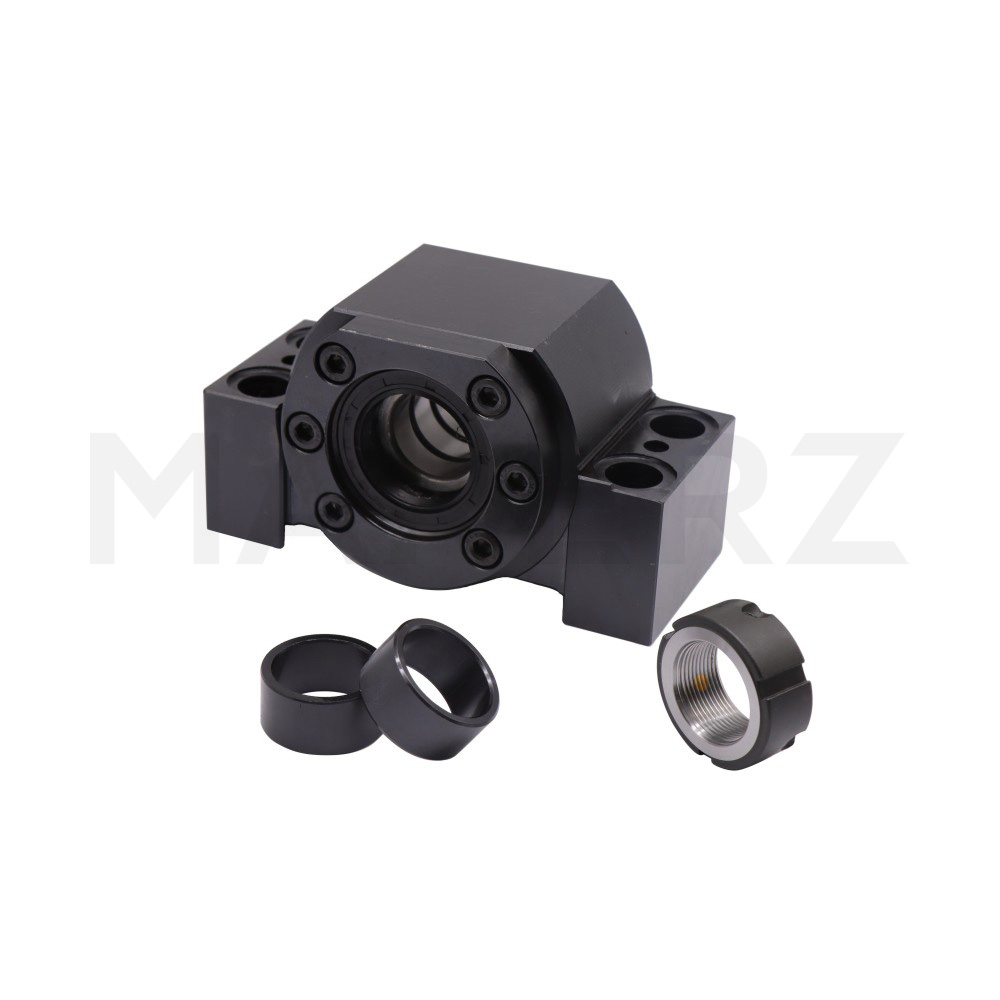

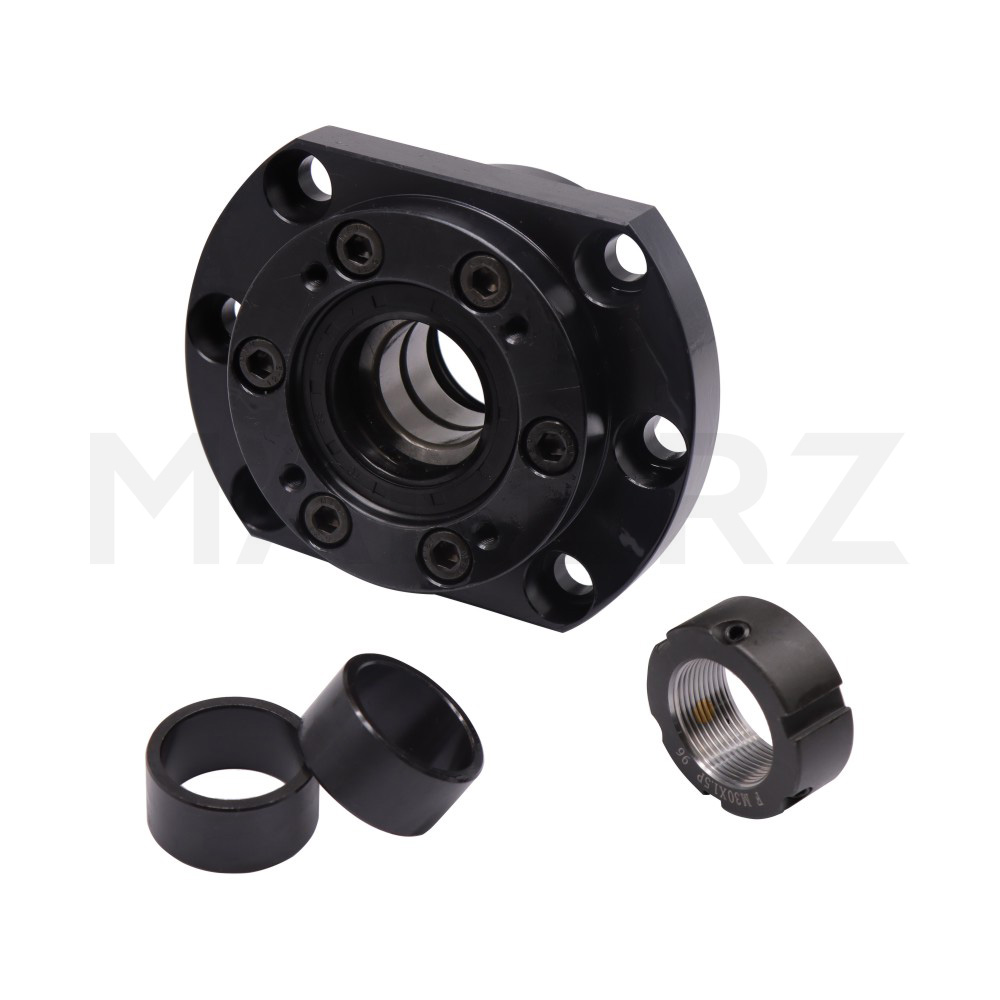

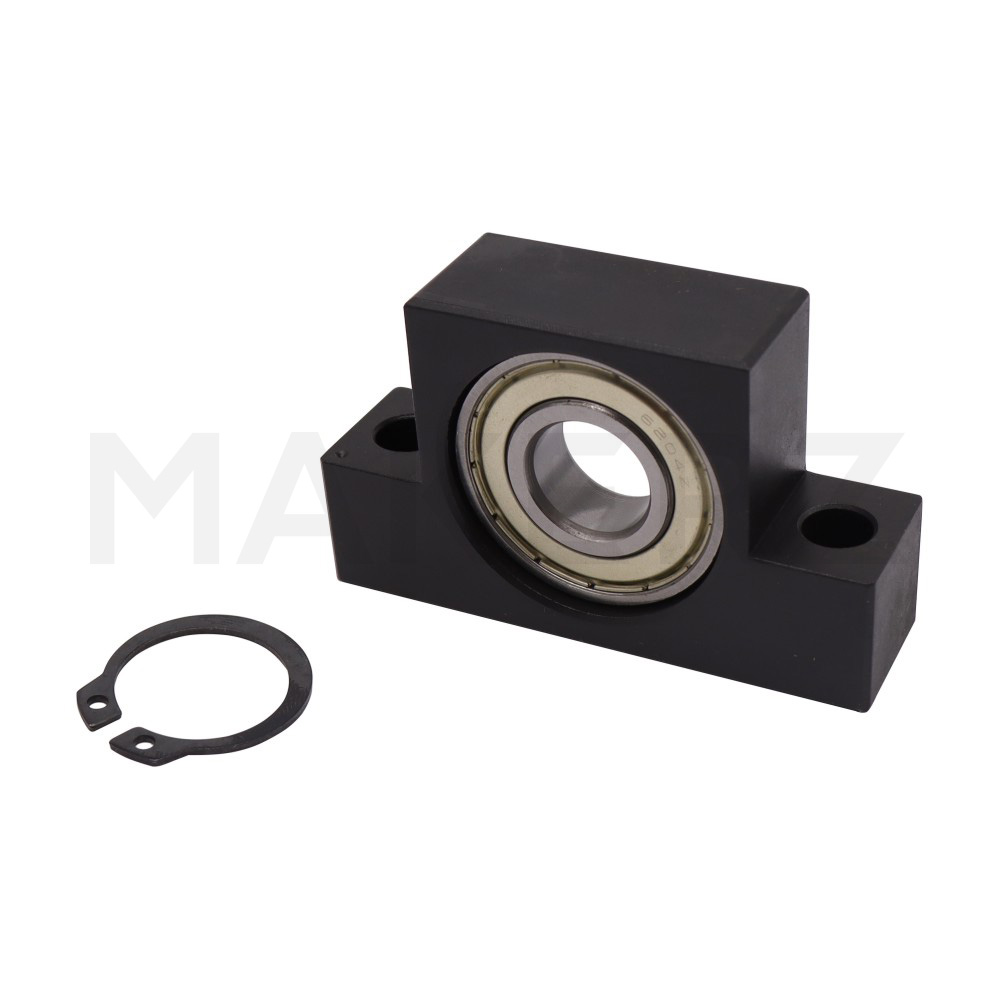

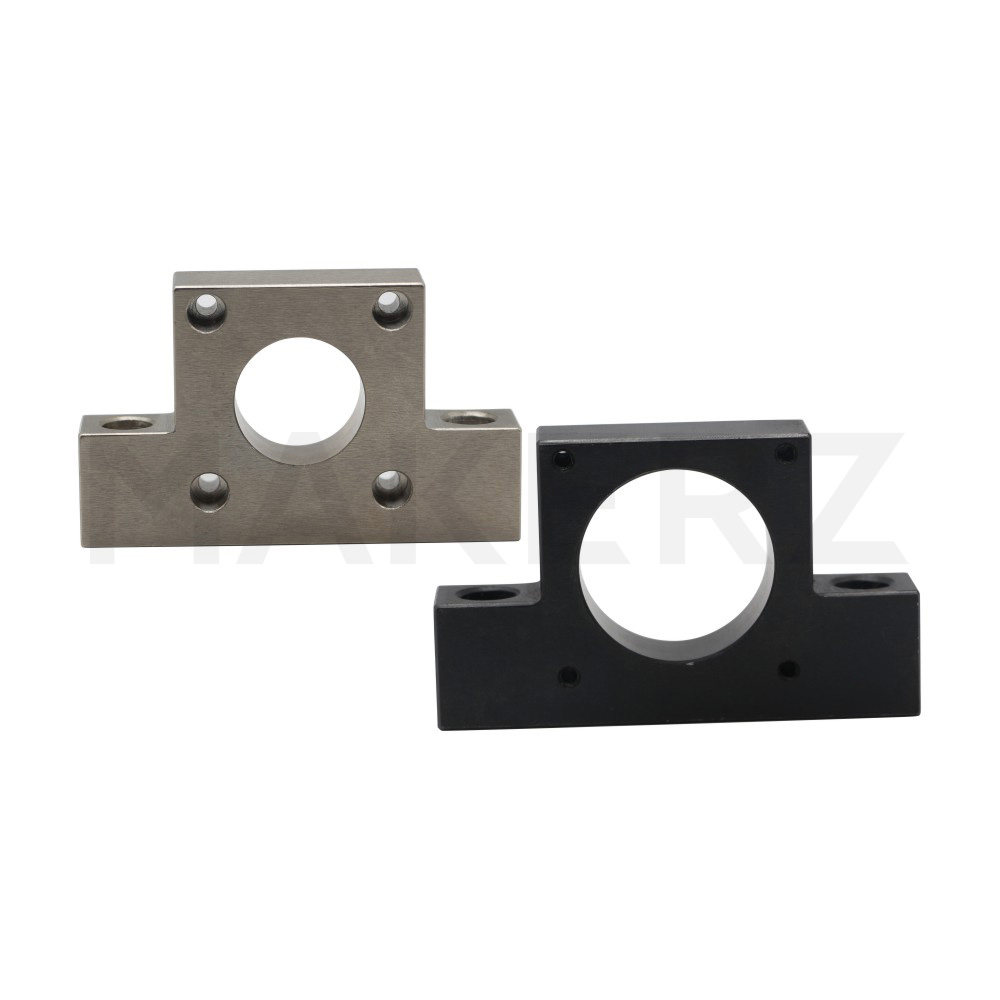

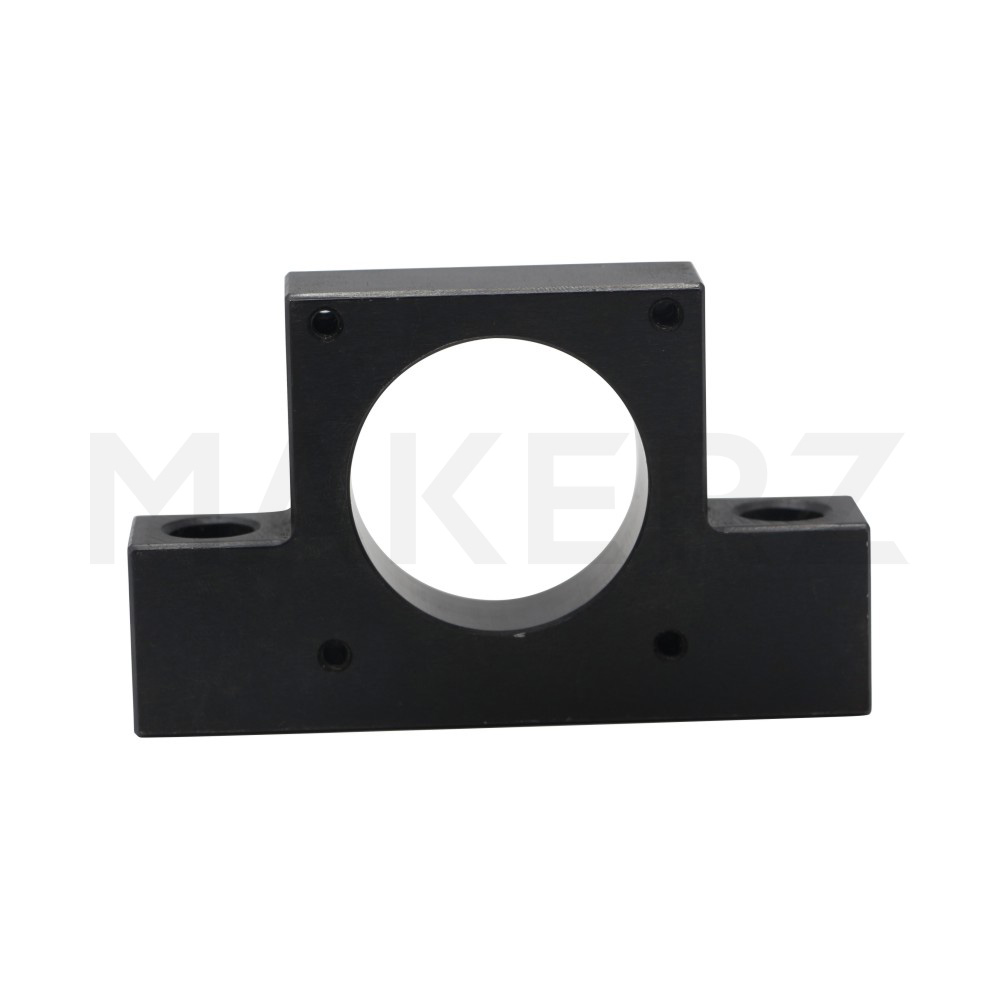

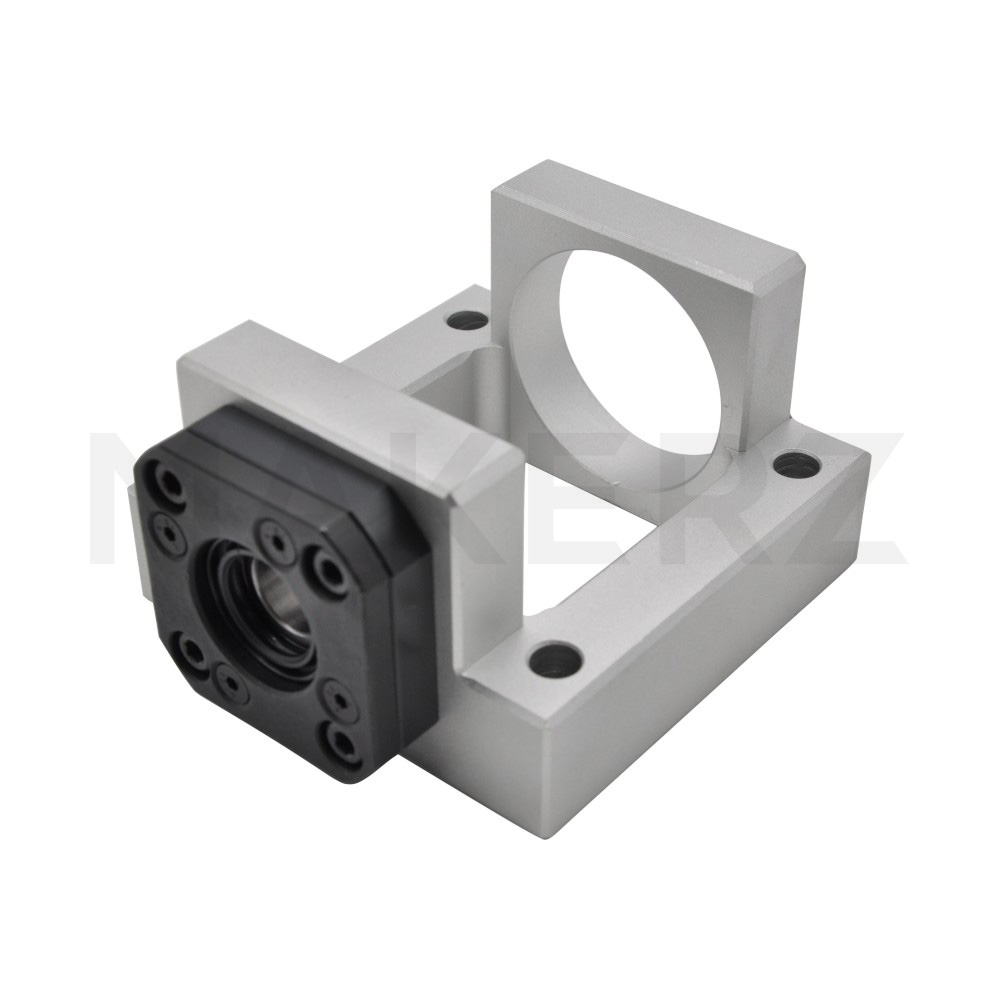

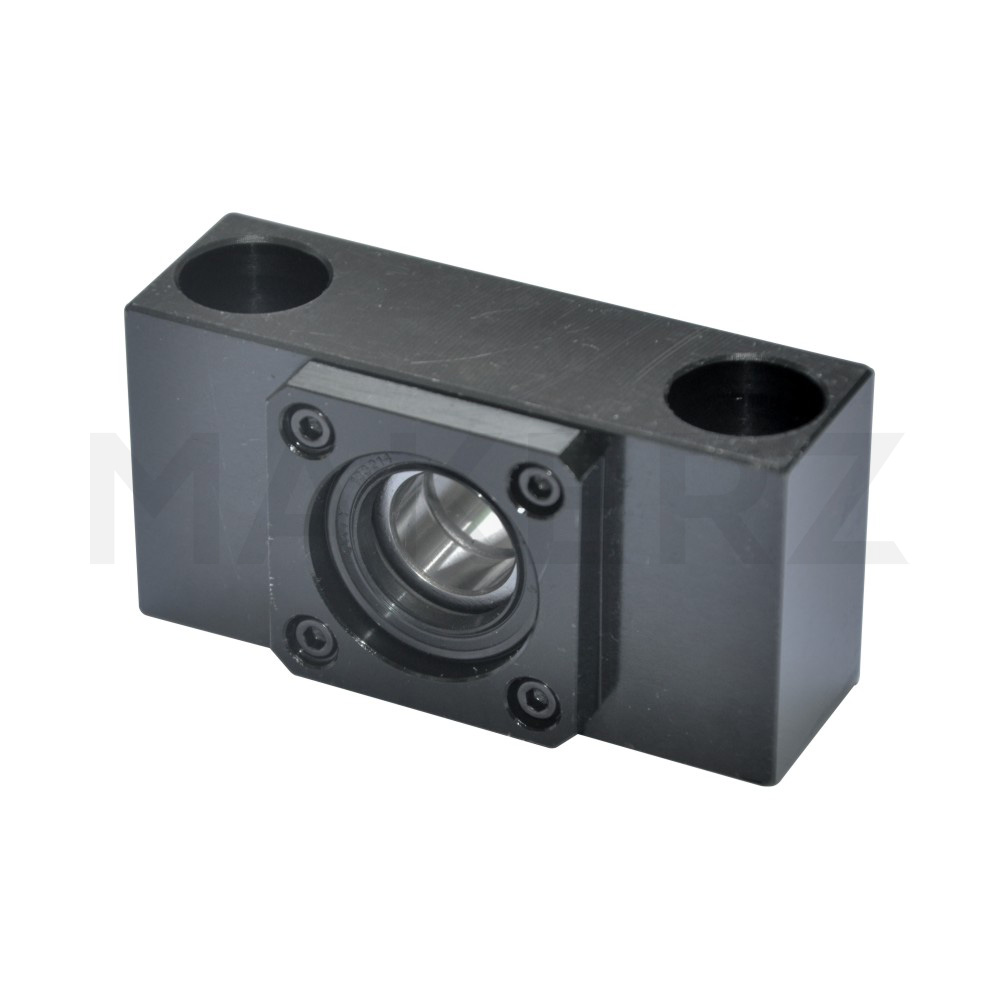

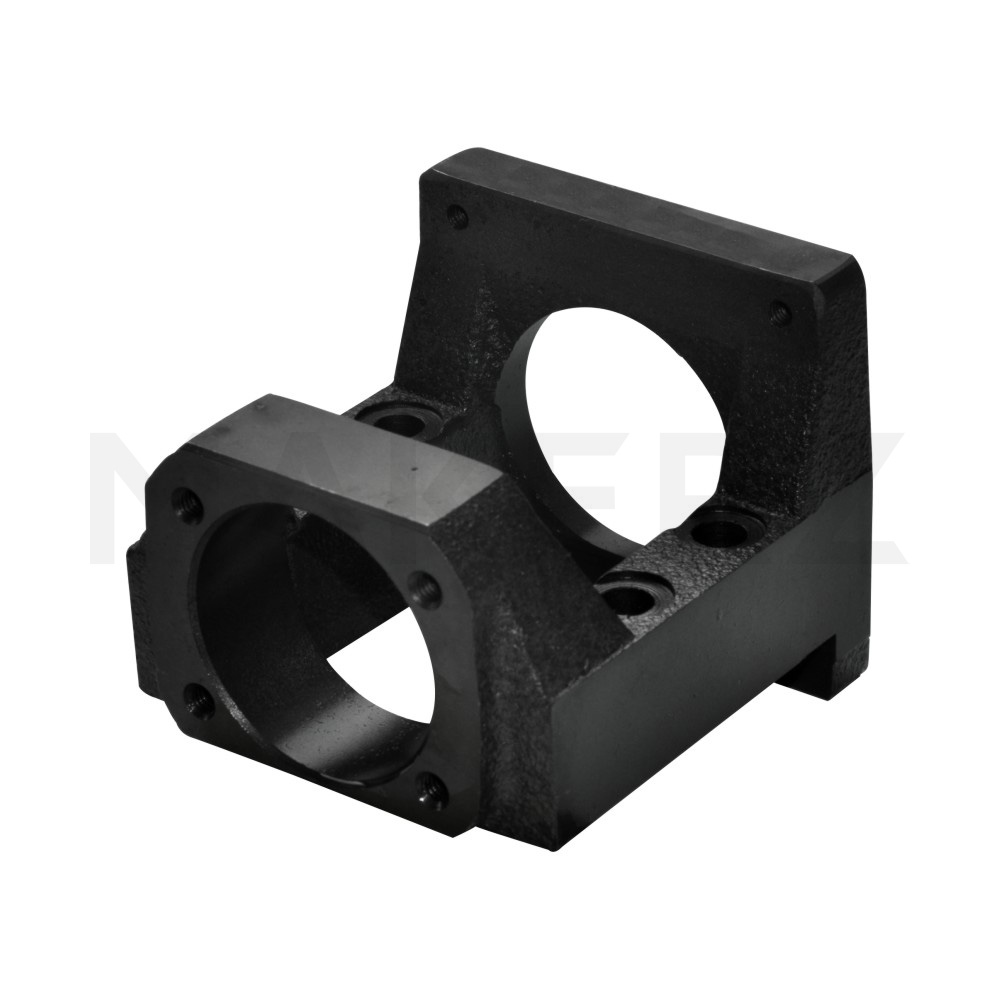

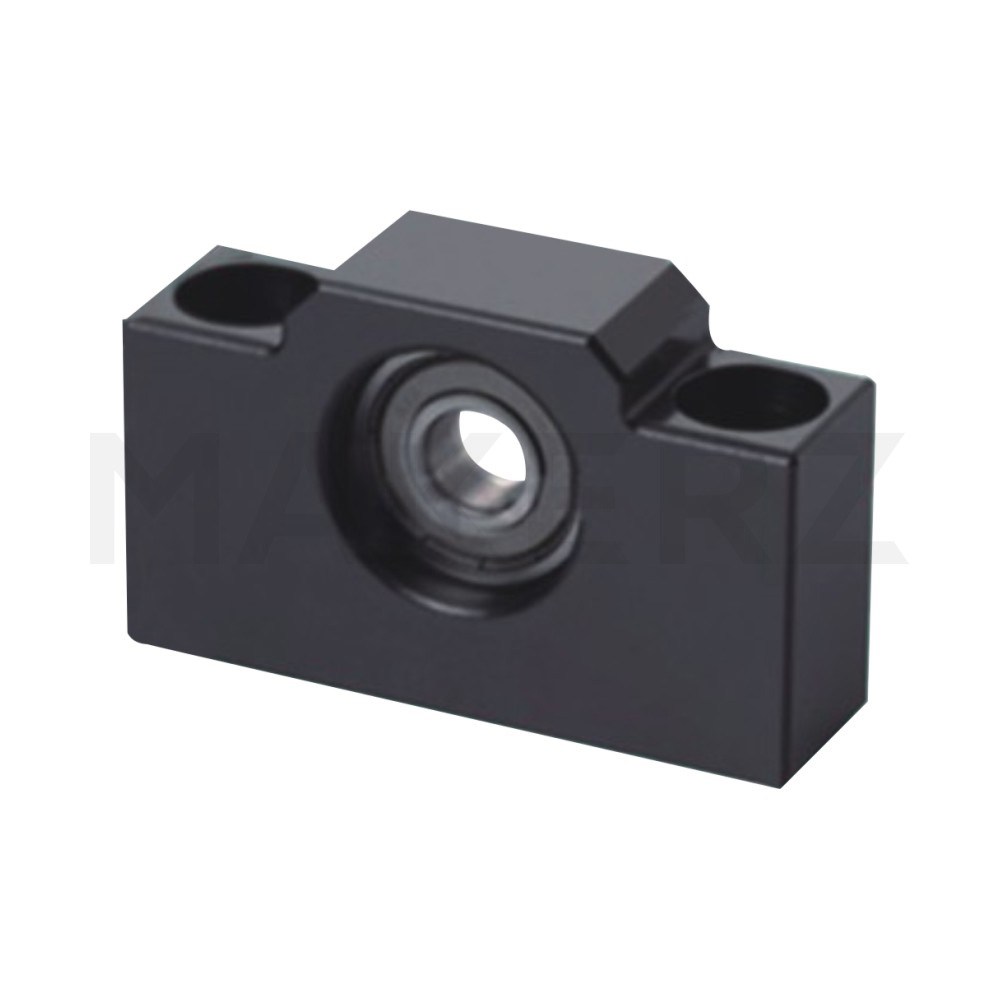

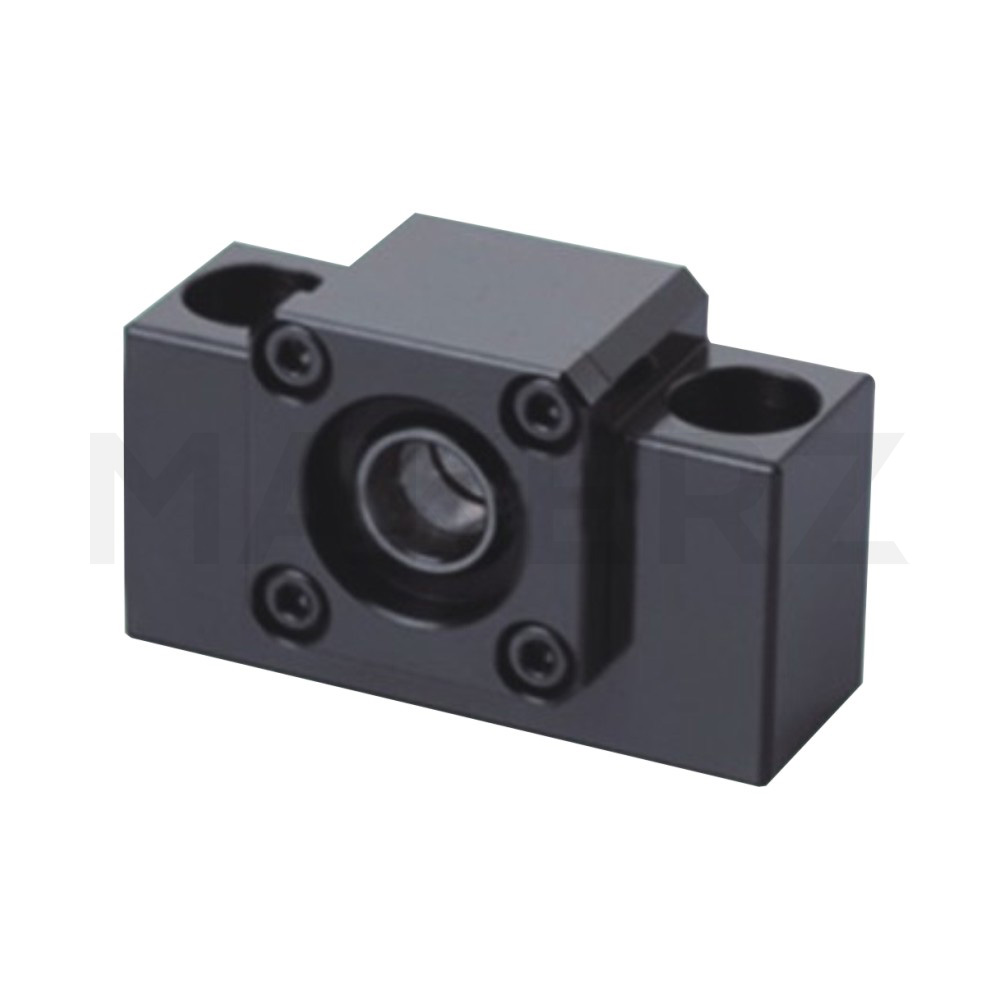

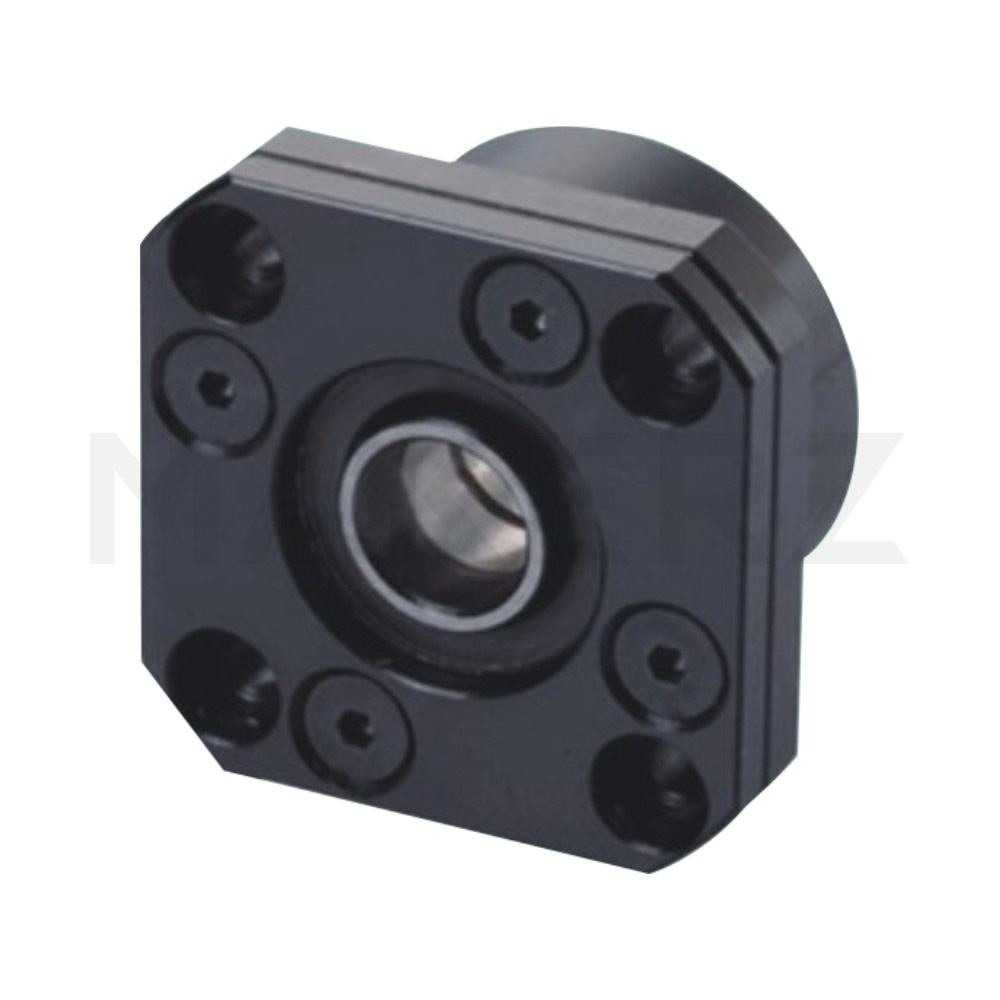

ボールねじ軸端の支持方式には、固定側-支持側、固定側-固定側などがあります。固定側にはアンギュラ玉軸受を使用し、軸方向荷重を受けます。長いストロークや高速回転では、固定-固定方式で座屈を防止します。サポートユニットの選定は寿命と精度維持に直結します。

ボールねじ·サポートユニットの用途別おすすめ

使用環境や目的に応じて、最適なボールねじ·サポートユニットをご提案します。

工作機械

推奨タイプ：精度等級C3〜C5、固定-固定支持

理由：高精度な切削加工には、繰り返し位置決め精度±3μm以下が求められます。長時間運転でも精度を維持するため、適切な潤滑システムが重要です。

材質：軸径φ32以下、リード5〜20mm、グリース潤滑または油潤滑

搬送装置

推奨タイプ：高負荷容量、大リードタイプ

理由：重量物の搬送には、高い負荷容量と高速移動を両立するボールねじが必要です。大リード（20〜40mm）により高速送りを実現し、サイクルタイムを短縮します。コストパフォーマンスに優れたチューブ式で十分な性能が得られます。

材質：軸径φ32以下、リード20〜40mm、グリース潤滑

ボールねじ·サポートユニットのよくある質問（FAQ）

Q. ボールねじと台形ねじの違いは何ですか？

A. ボールねじは転がり接触、台形ねじは滑り接触という根本的な違いがあります。ボールねじは摩擦係数が0.003〜0.005と小さく、伝達効率90%以上を実現します。一方、台形ねじは摩擦係数0.1〜0.2で効率は30〜50%程度です。ボールねじは高精度・高速・長寿命ですが価格は高く、台形ねじは低価格・大荷重対応ですが精度と効率は劣ります。

Q. リードと精度はどのような関係がありますか？

A. 一般的にリードが大きいほど、同じ精度等級でも絶対誤差は大きくなります。例えば精度等級C5の場合、リード10mmでは±5μm程度ですが、リード30mmでは±8μm程度になることがあります。高精度が必要な用途では、小リード（5〜10mm）を選定し、速度が必要な場合はモーター回転数を上げるか、複数軸で分担する設計を検討します。

Q. ボールねじの寿命はどのくらいですか？

A. 寿命は負荷条件と潤滑状態に大きく依存します。定格動荷重に対して実荷重が小さいほど、寿命は長くなります。適切なグリース潤滑下では、走行距離で数万km〜10万km以上が目安です。寿命計算式（L10寿命）を用いて、負荷・速度・使用頻度から算出できます。定期的なグリース補給と、異物混入防止が寿命延長の鍵です。

Q. サポートユニットの固定-支持と固定-固定の違いは？

A. 固定-支持方式は、一端を軸方向固定、他端を軸方向フリーとする方式です。熱膨張による軸の伸縮を吸収でき、短〜中ストローク（〜2m程度）に適しています。固定-固定方式は、両端を軸方向固定し、軸を引っ張り予圧する方式です。剛性が高く座屈しにくいため、長ストローク（2m以上）や高速回転に適しています。ストロークと回転数に応じて、危険速度計算を行い適切な方式を選びます。

Q. グリース潤滑と油潤滑、どちらを選ぶべきですか？

A. 一般的な用途ではグリース潤滑で十分です。メンテナンス頻度が少なく管理が容易です。ただし、高速回転（DN値が高い）や高負荷、長時間連続運転の場合は、油潤滑（強制給油）を検討します。油潤滑は冷却効果があり、寿命が延びます。クリーンルームでは低発塵グリース、食品機械では食品機械用グリースを使用します。
