台形ねじ·関連部品

台形ねじ・関連部品の特長・用途

台形ねじ・関連部品の主な特長

• 大きな推力を発生：すべり摩擦により高い推力を伝達でき、重荷重の移動に適している
• 高耐久性：金属同士の面接触で摩耗に強く、粉塵環境でも使用可能。長寿命
• コストパフォーマンス：ボールねじより安価で、メンテナンスも容易。汎用性が高い

台形ねじ・関連部品の主な用途

• 工作機械の送り機構（旋盤、フライス盤）
• プレス機・鍛造機の昇降機構
• ジャッキ・リフター
• 手動ステージ・位置決め装置
• バルブ開閉機構
• 搬送装置・コンベア昇降
• 産業ロボットのアーム駆動

台形ねじ・関連部品の選び方のポイント

最適な台形ねじ・関連部品を選ぶためには、以下のポイントを確認しましょう。

1 ねじの呼び径とリード

呼び径は負荷容量に応じて選びます。一般的に8mm〜50mm程度。 リードは、必要な送り速度と推力のバランスで決定します。 リードが大きいほど速く移動できますが、推力は小さくなり自己保持性も低下します。 垂直使用や高負荷用途では、リードの小さいねじを選んでください。

台形ねじ・関連部品の用途別おすすめ

使用環境や目的に応じて、最適な台形ねじ・関連部品をご提案します。

工作機械の手動送り機構

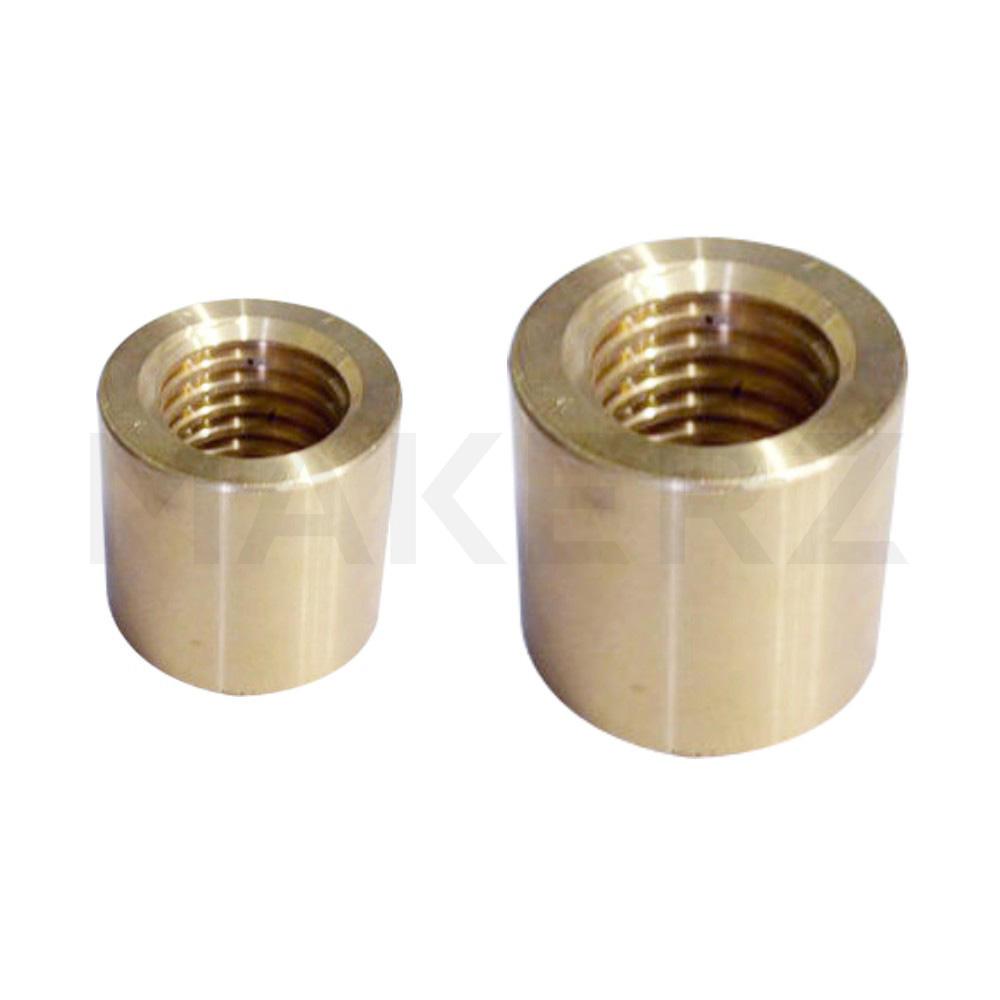

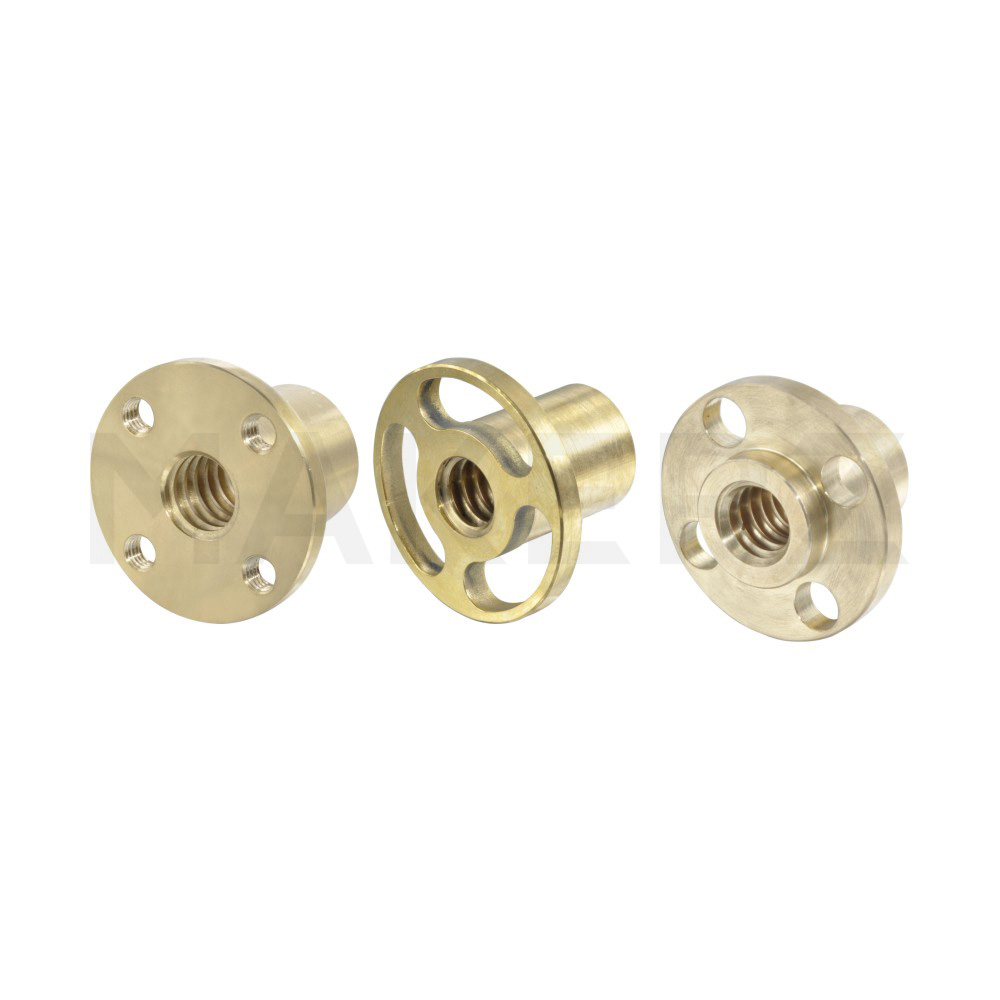

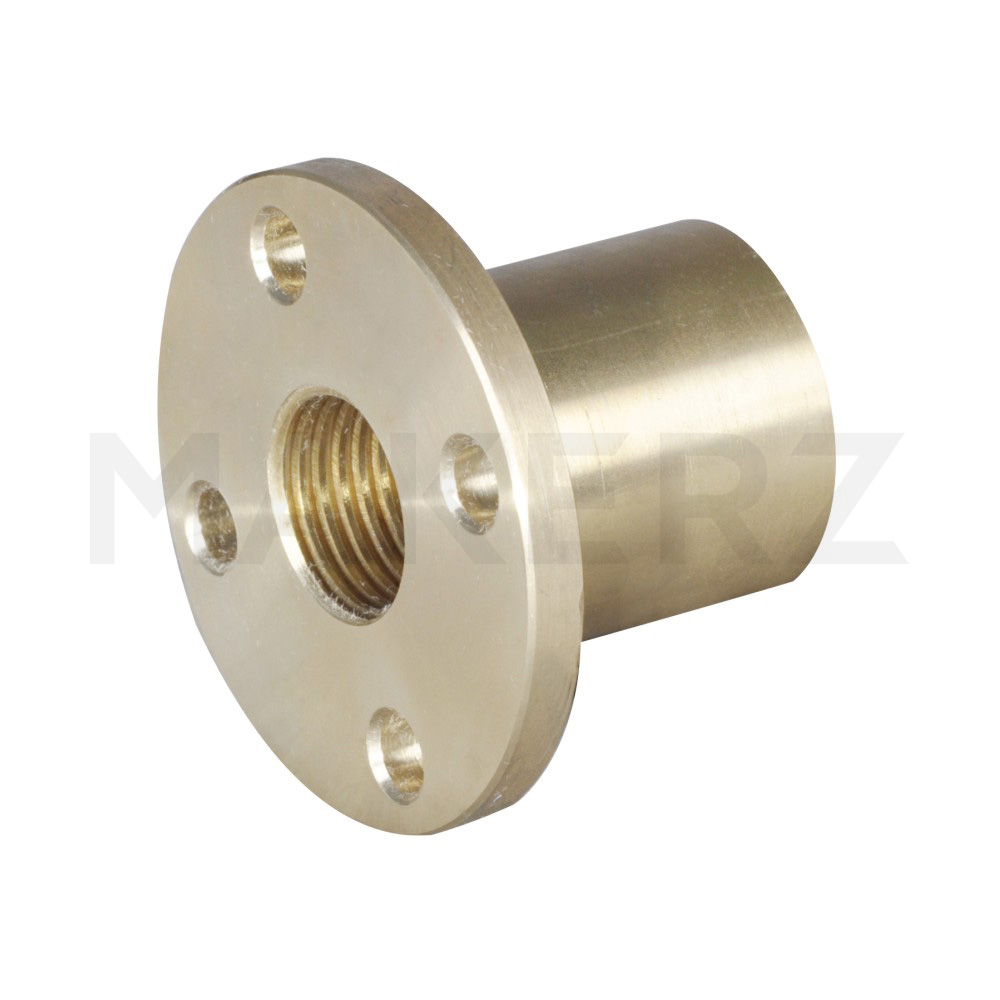

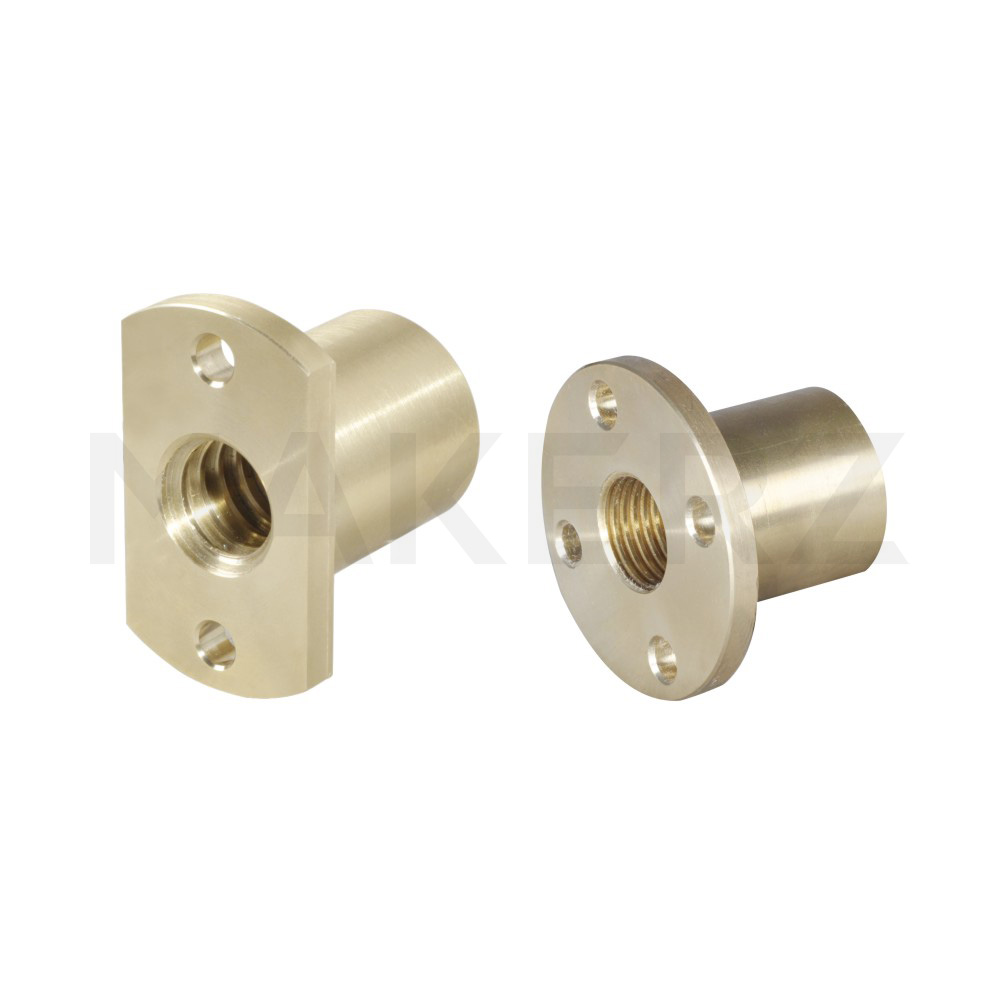

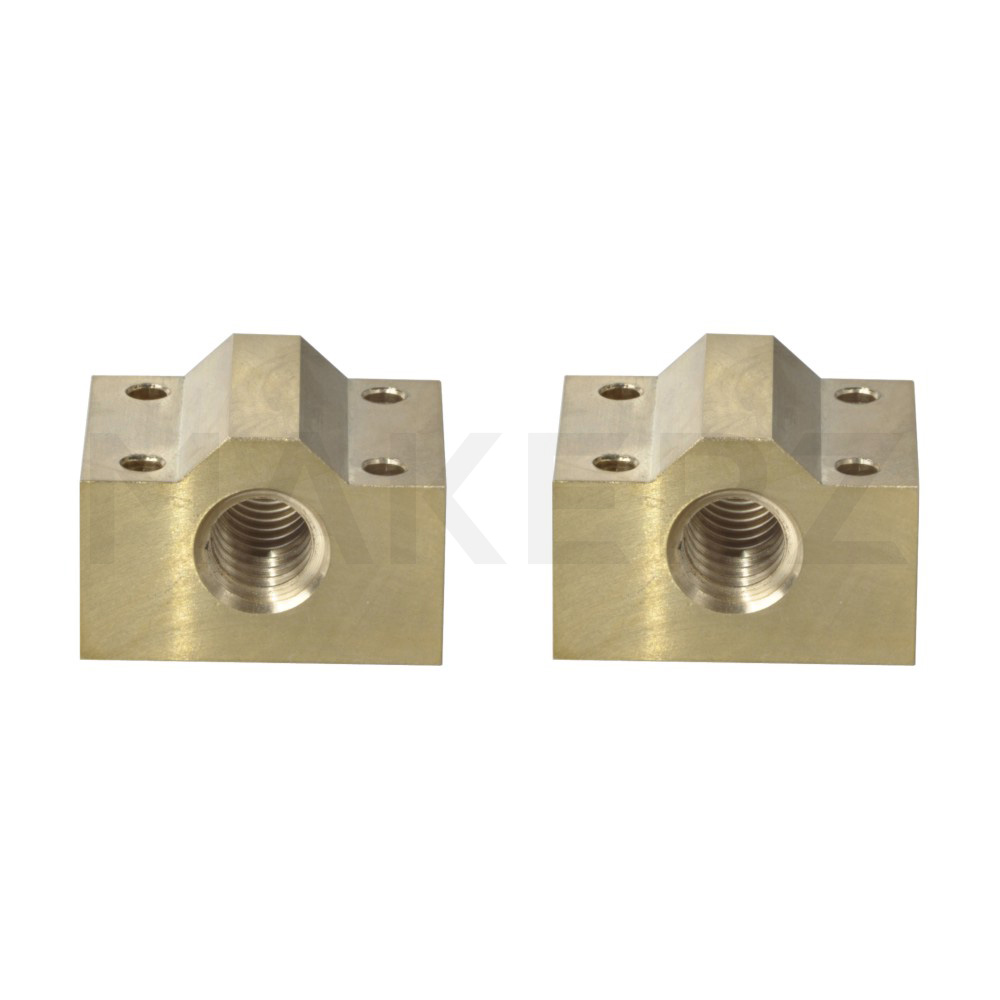

推奨タイプ：標準台形ねじ 黄銅ナット

理由：旋盤やフライス盤の手動送りには、適度なリードと自己保持性が必要です。汎用性が高く、 黄銅ナットとの組み合わせで耐摩耗性に優れます。 定期的な給油で長寿命が得られます。

ジャッキ・リフター

推奨タイプ：小リード台形ねじ 標準ナット

理由：垂直使用で自己保持性が重要です。ピッチの小さいねじを選んで 負荷が大きい場合は、複数本のねじで荷重を分散させます。

台形ねじ・関連部品のよくある質問（FAQ）

A. 台形ねじはすべり摩擦、ボールねじは転がり摩擦を利用します。 台形ねじ：高推力、自己保持性あり、低コスト、低速用途 ボールねじ：高効率、高速対応、バックラッシュ小、高精度 一般的に、手動送りや高荷重・低速用途には台形ねじ、 電動高速送りや精密位置決めにはボールねじが適しています。

A. ねじ軸が回転を止めた時、ナットが自重で下がらない性質です。 リードが小さく、摩擦係数が高い場合に自己保持性が得られます。 一般的にリード角が3〜4度以下で自己保持性が発生します。 垂直使用のジャッキやリフターでは、安全のため自己保持性が必須です。 ただし、自己保持性が強いと駆動トルクも大きくなります。

A. ピッチ：隣り合うねじ山の間隔 リード：1回転で進む距離 1条ねじの場合、ピッチ = リード 2条ねじの場合、リード = ピッチ × 2 多条ねじはリードが大きく、1回転での移動距離が長くなります。 高速送りが必要な場合は多条ねじを選定しますが、 自己保持性は低下するため垂直使用には注意が必要です。
