ケーブルキャリア

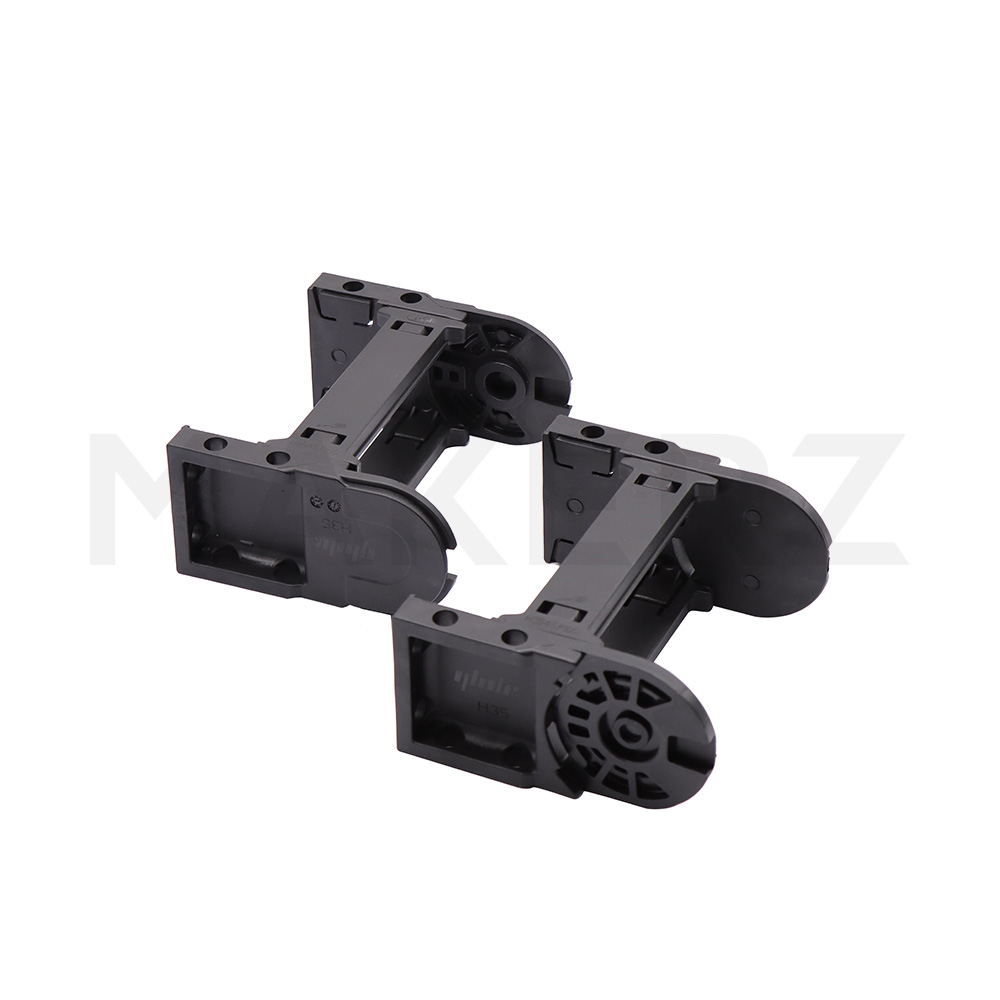

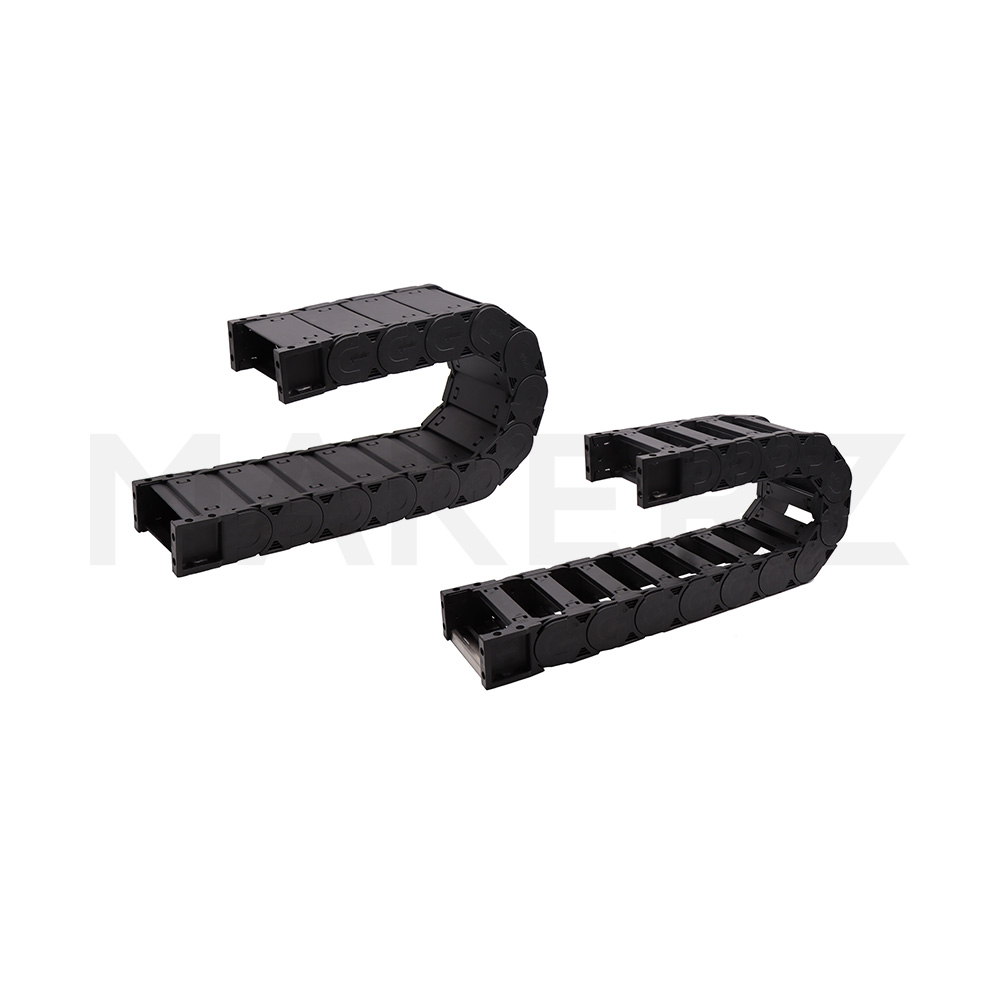

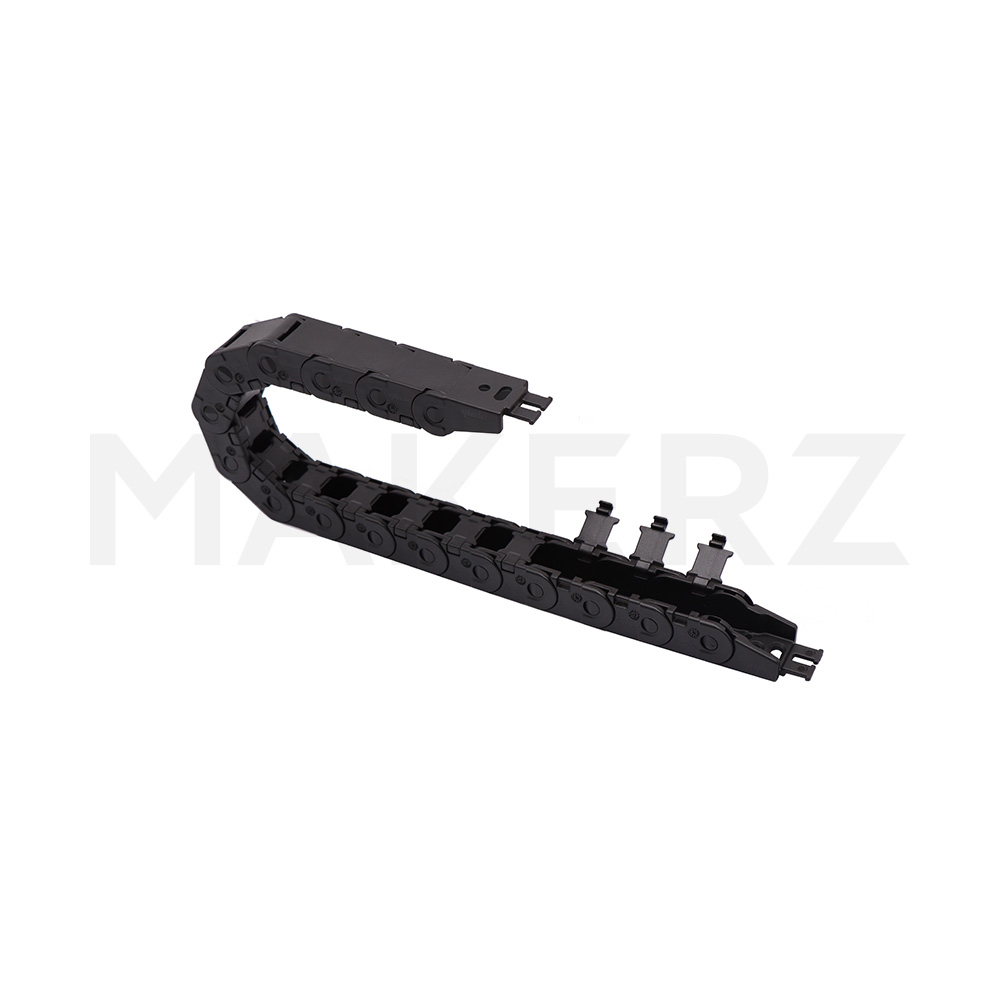

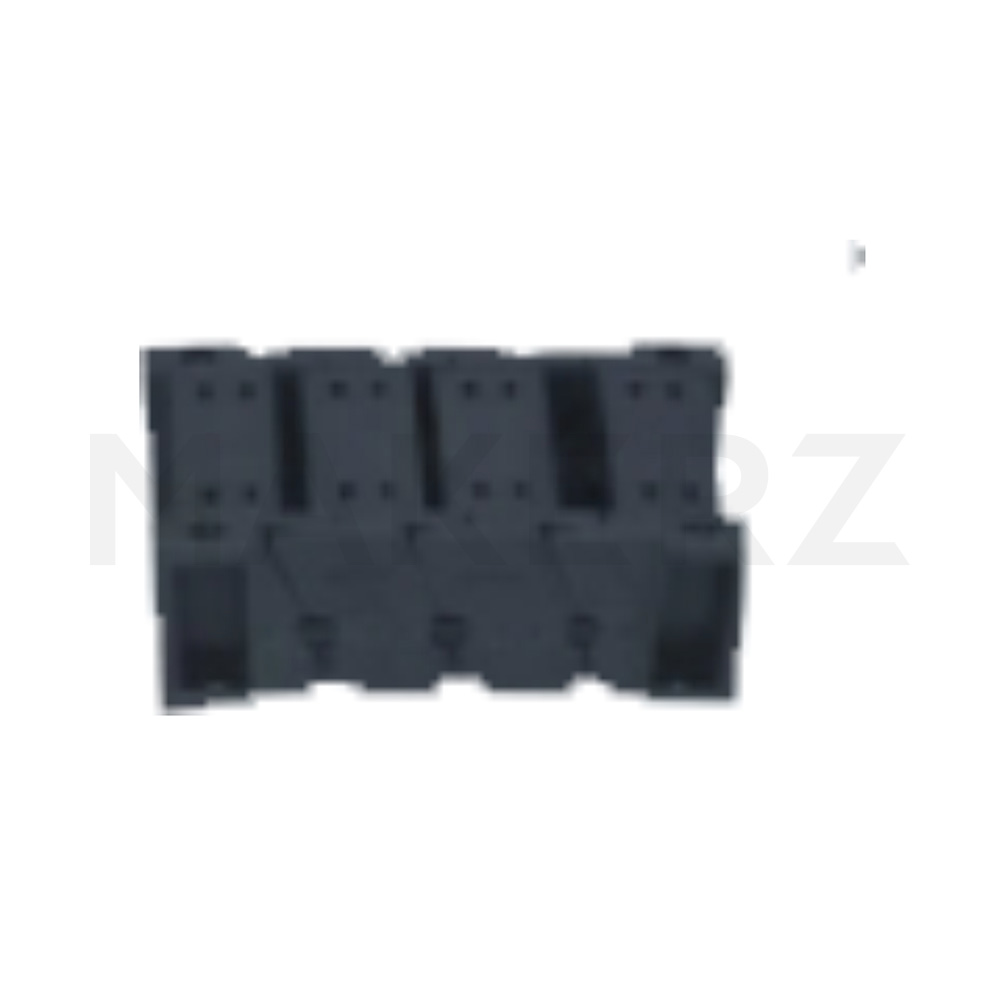

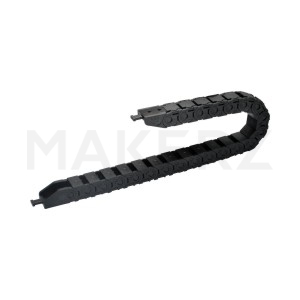

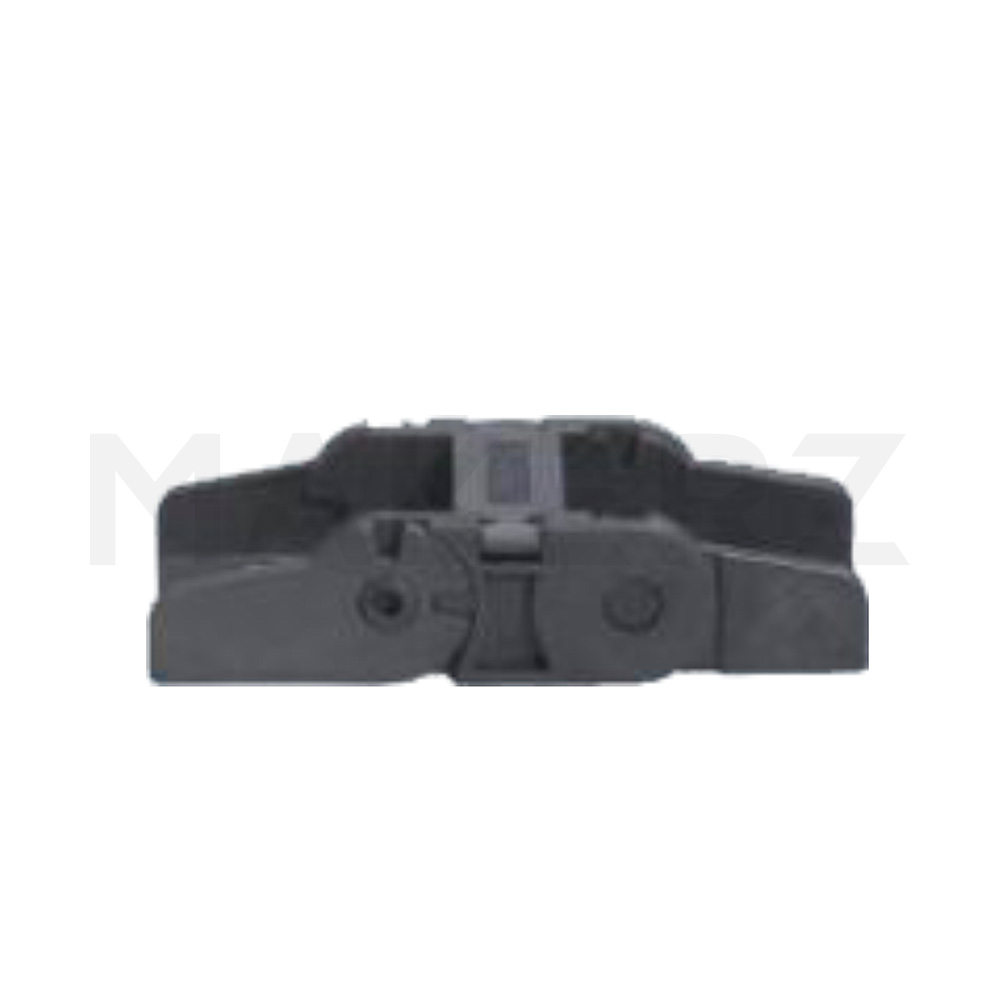

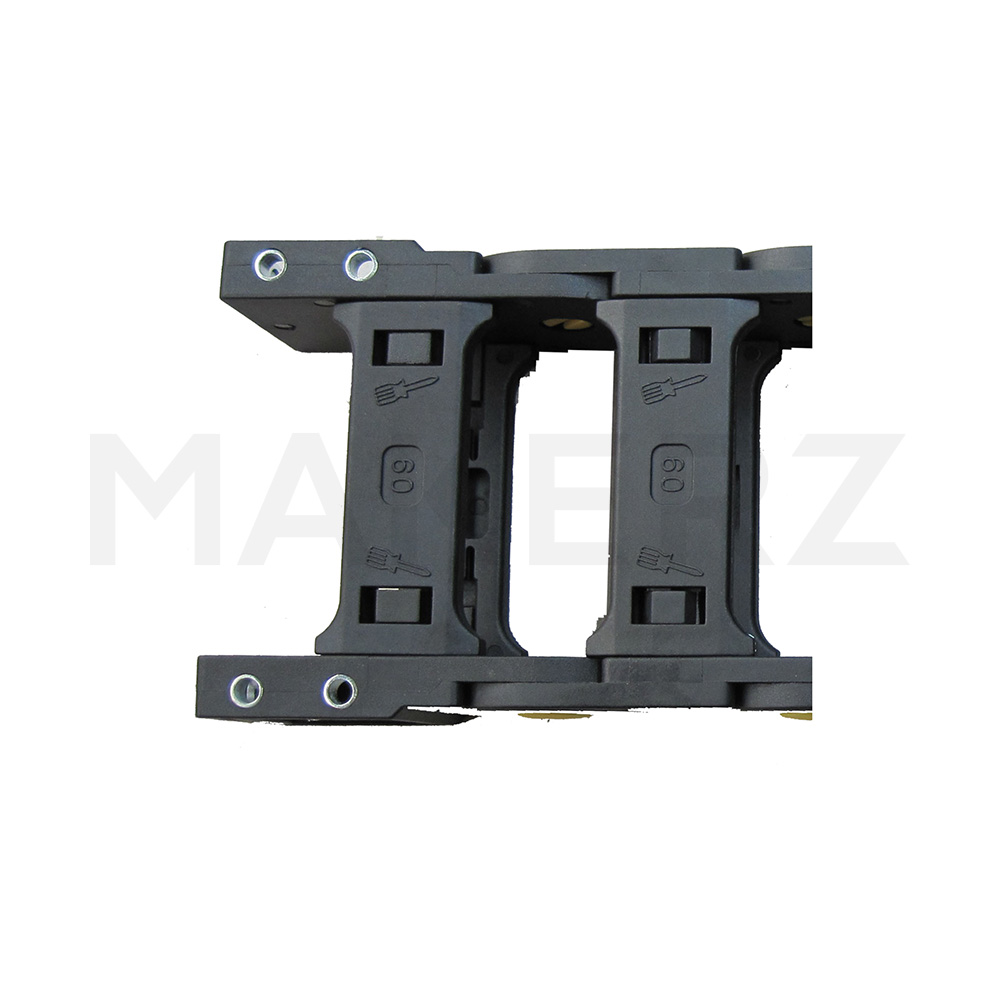

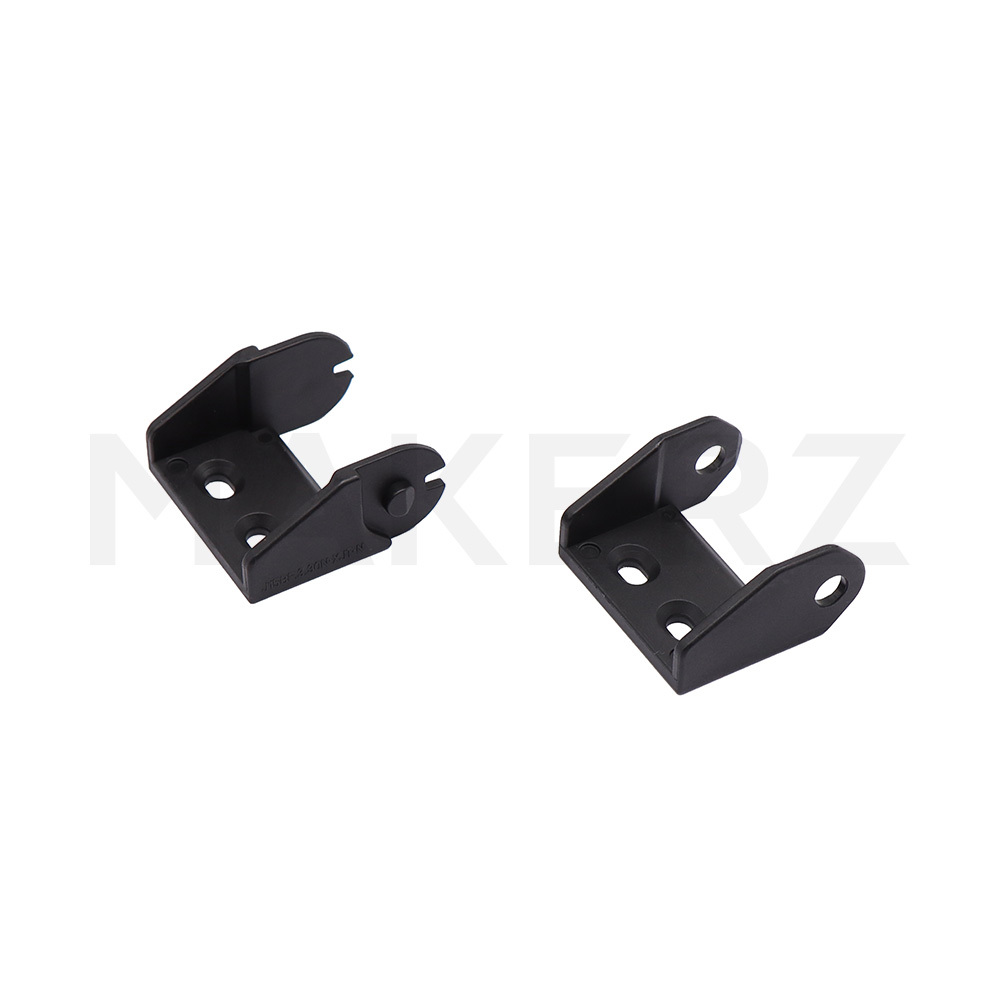

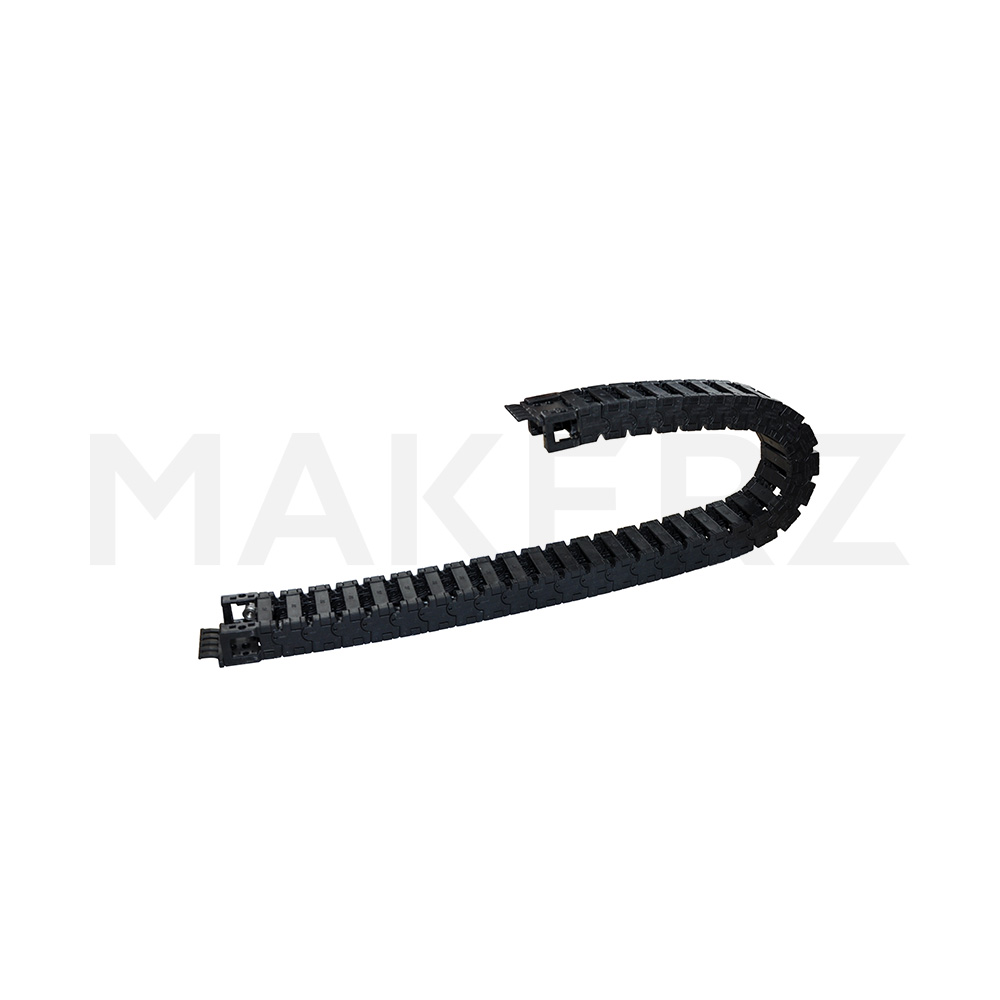

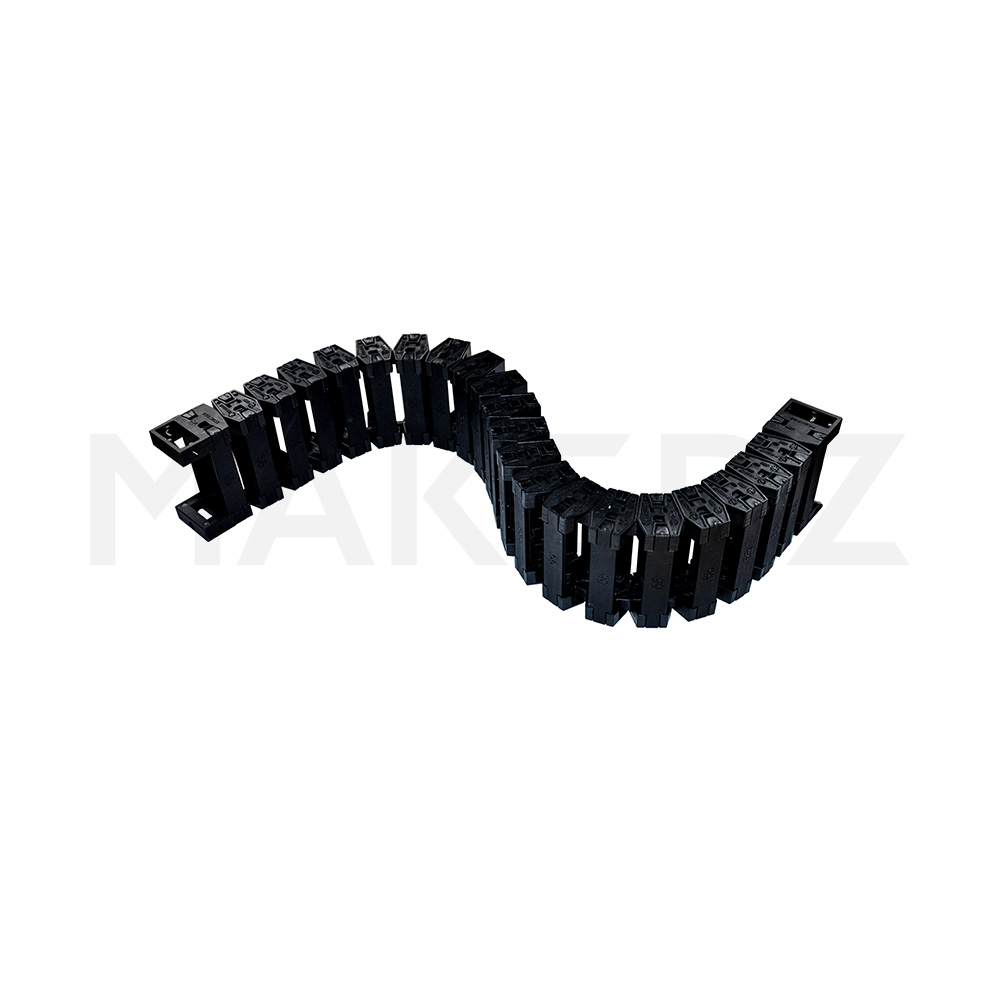

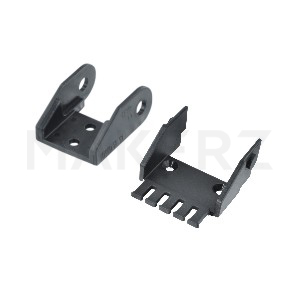

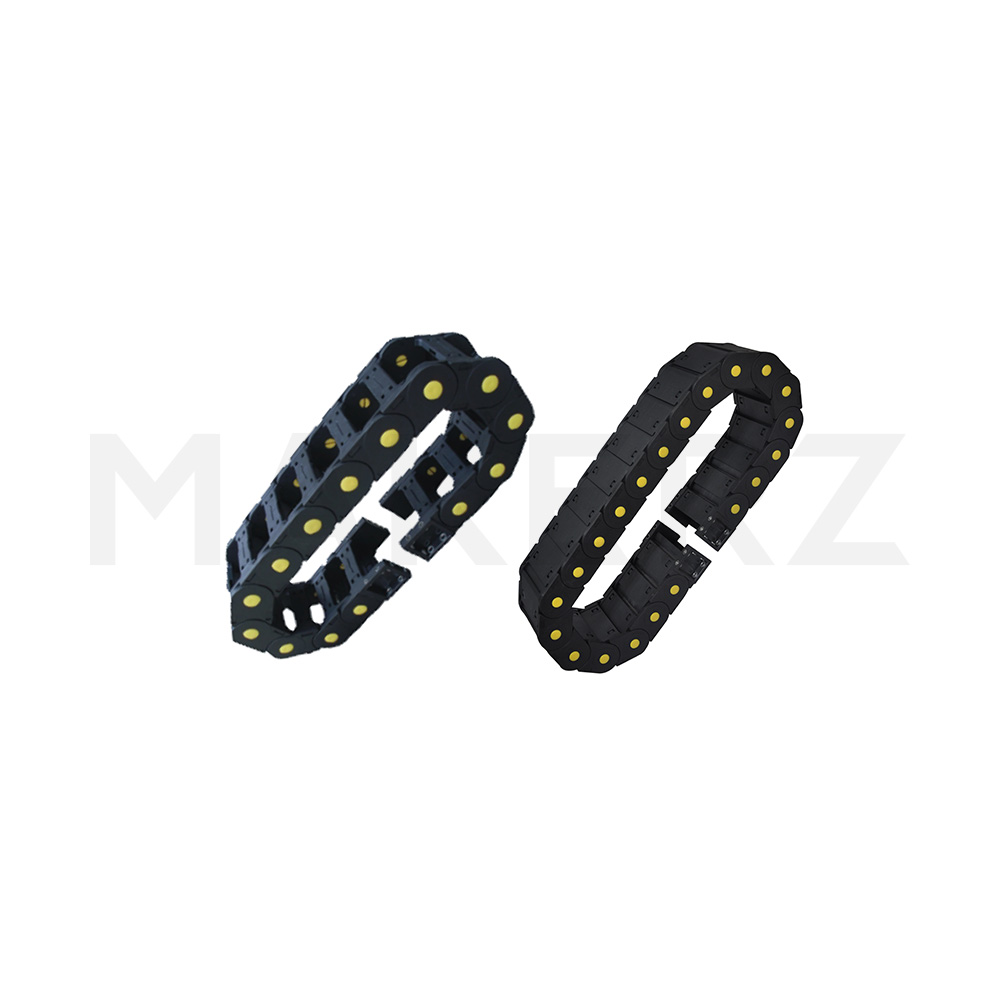

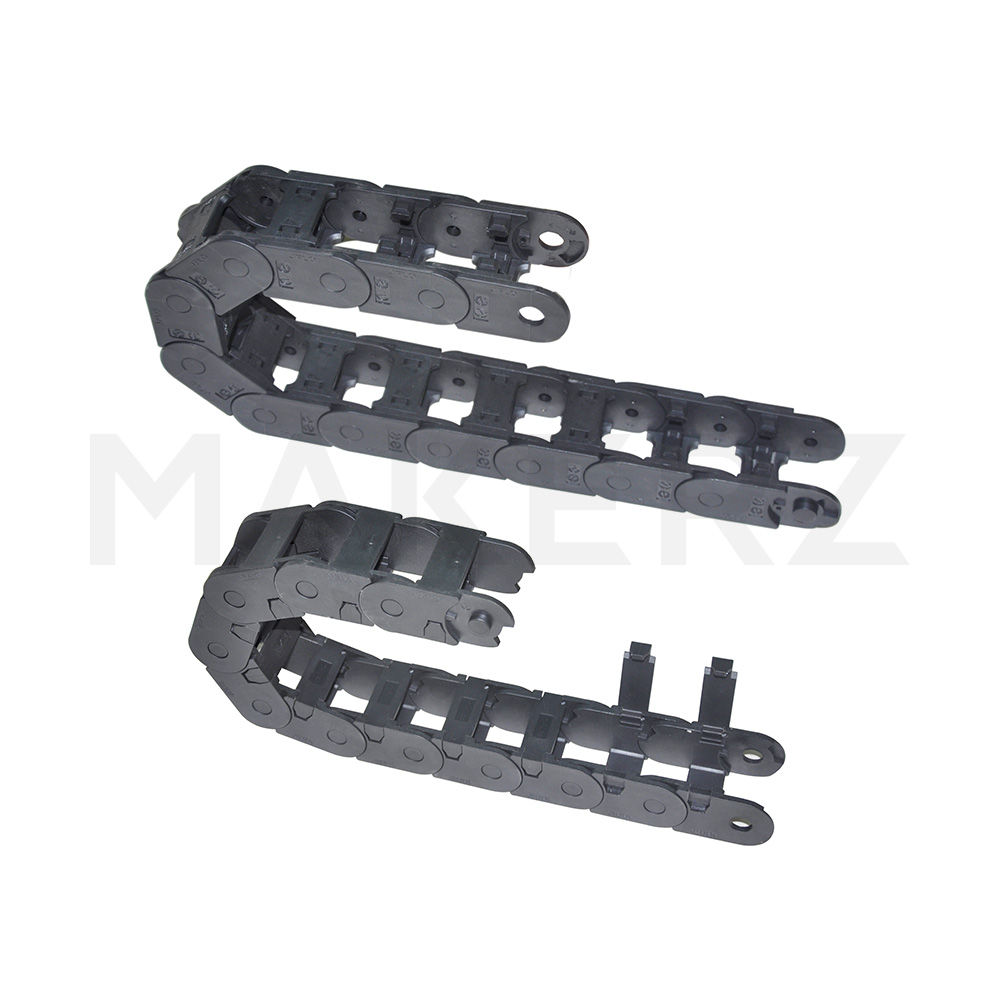

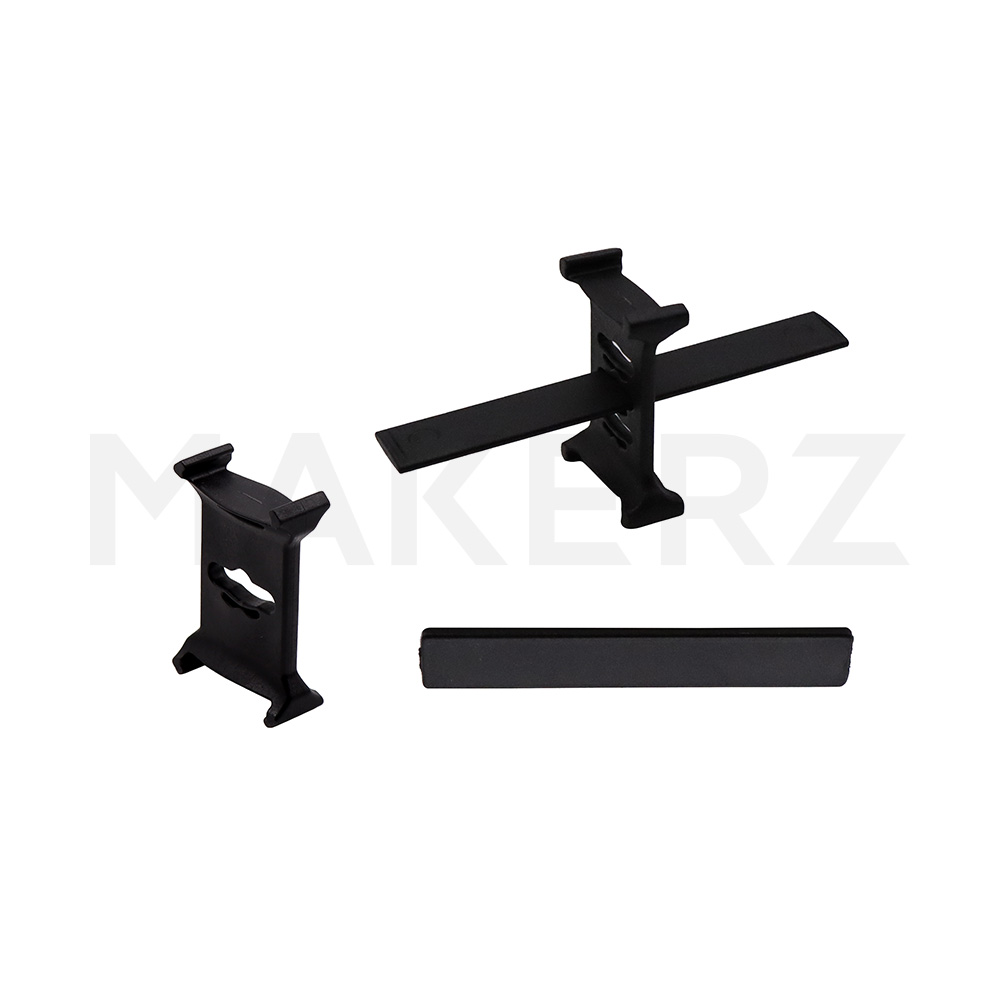

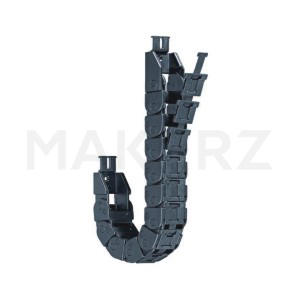

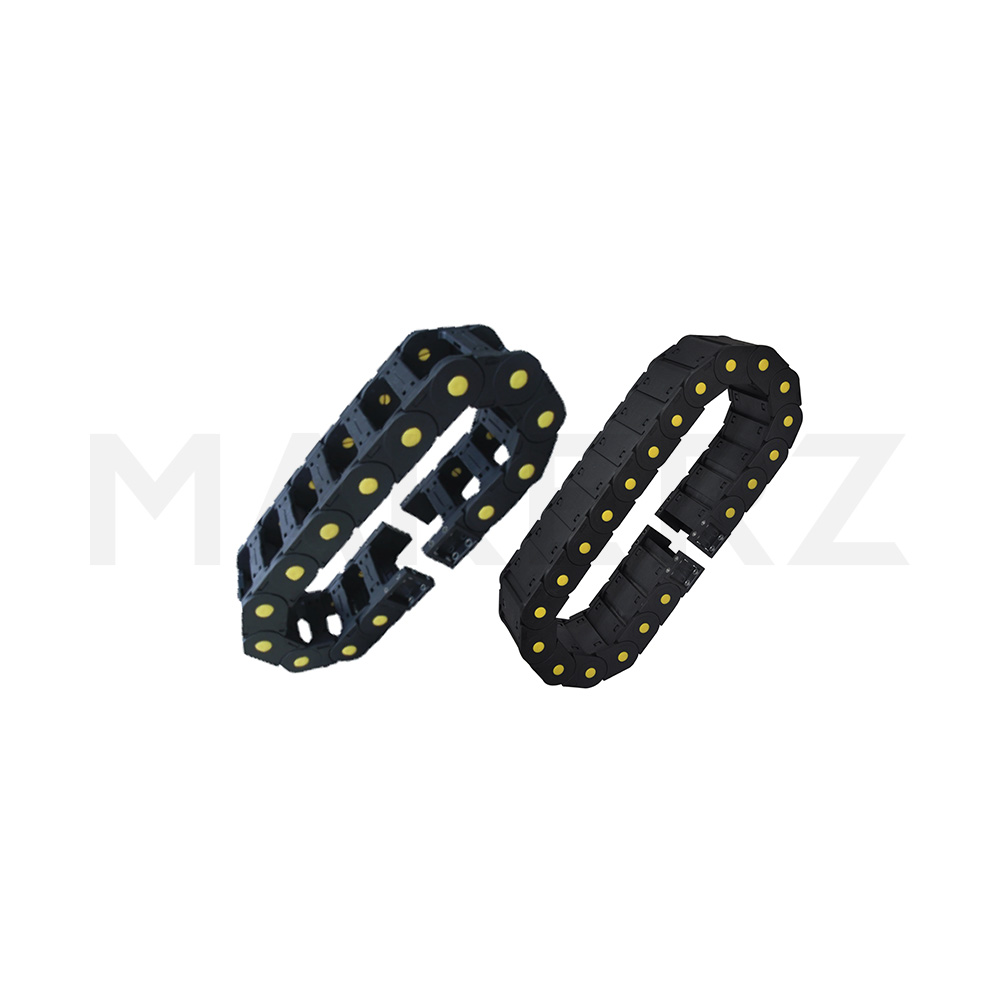

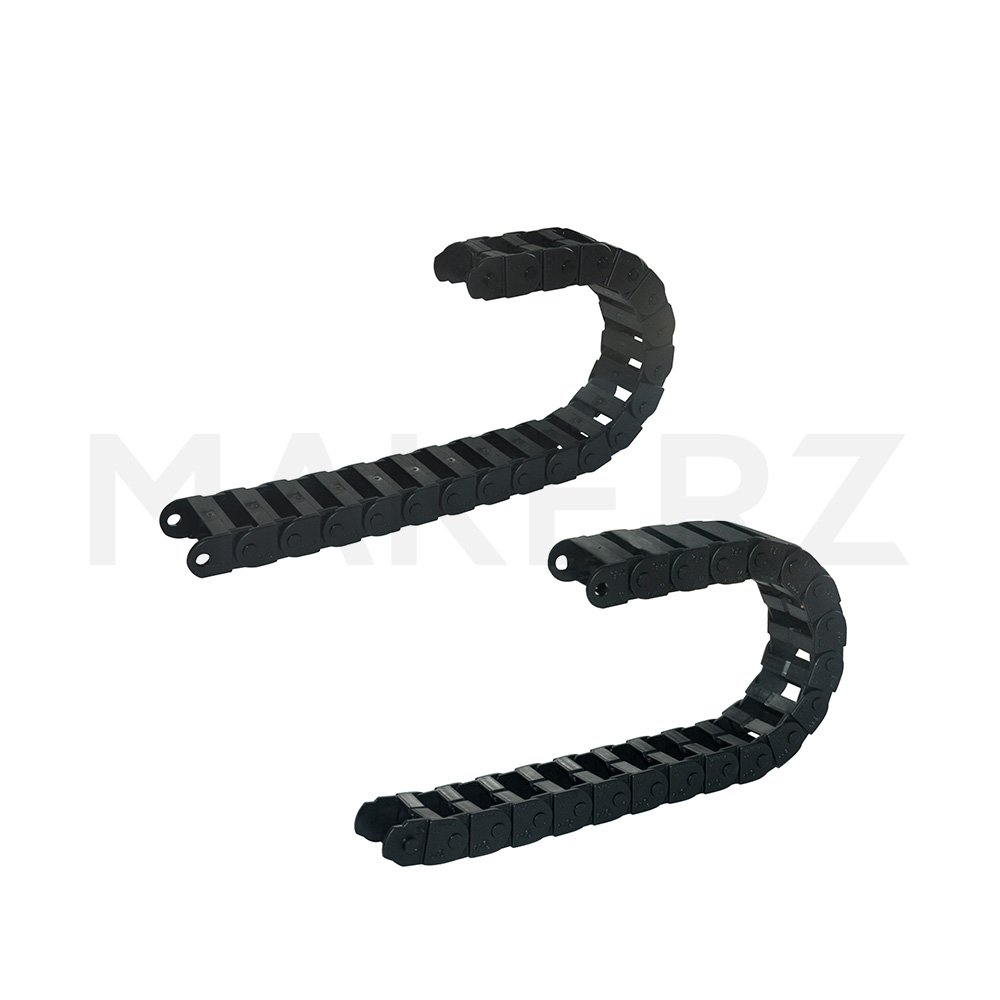

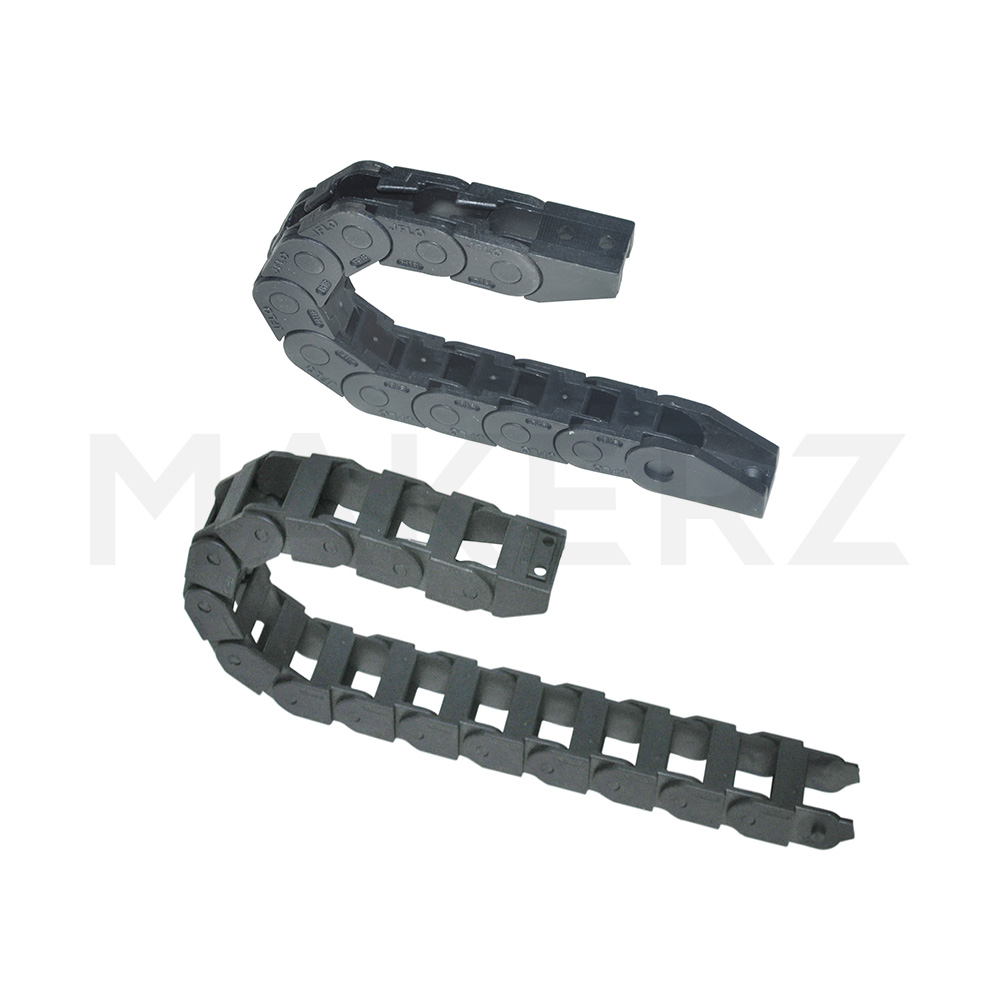

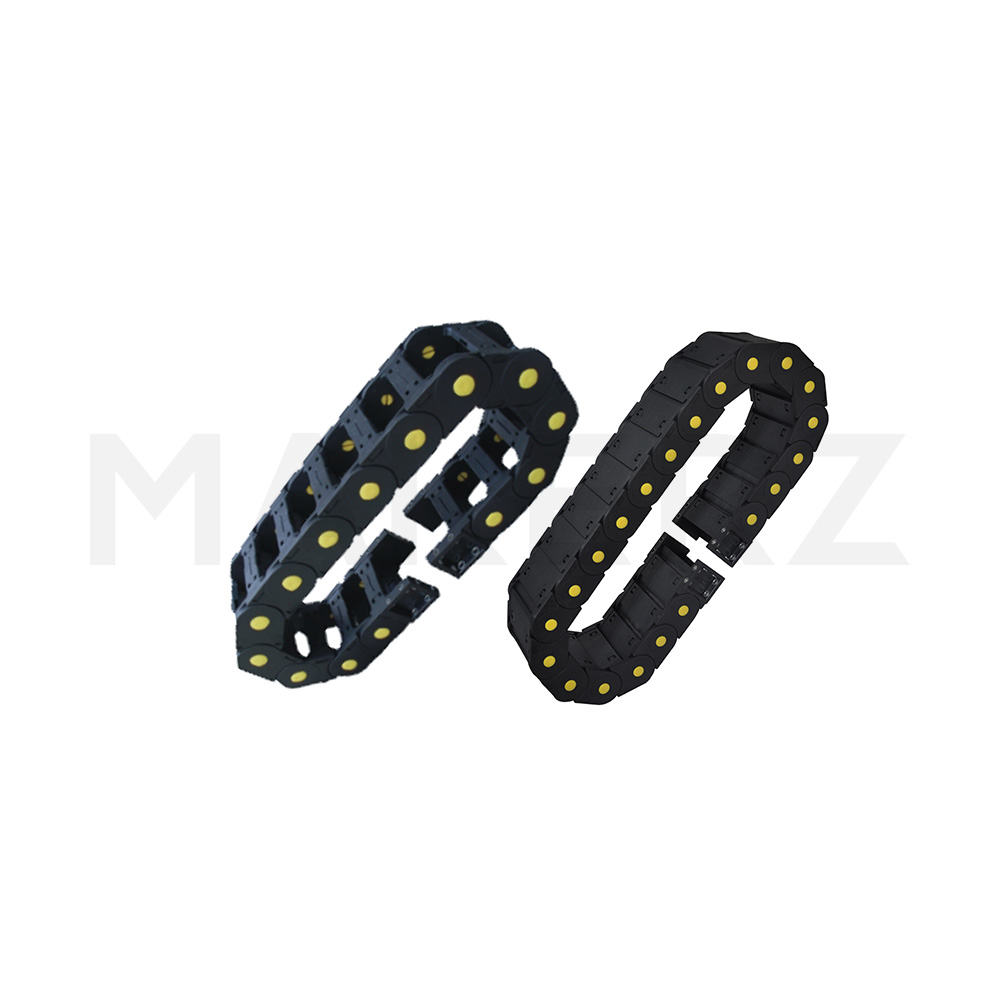

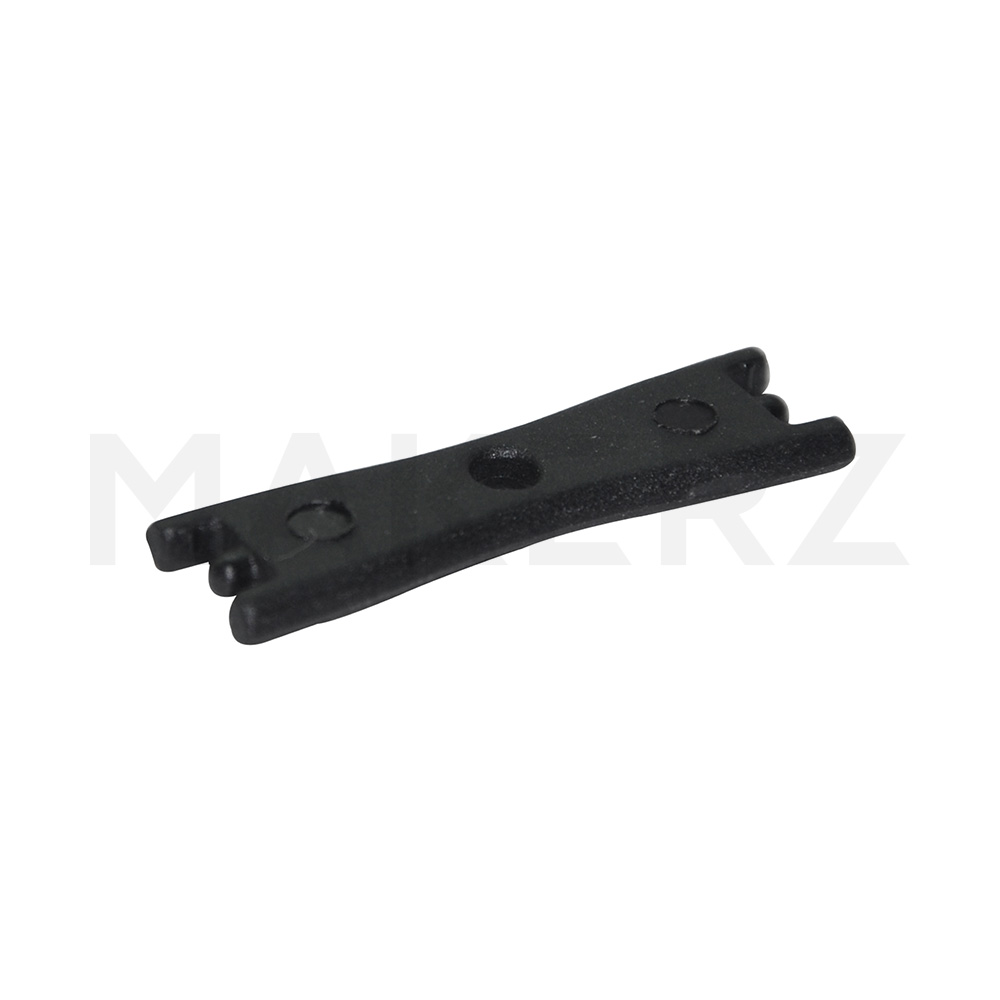

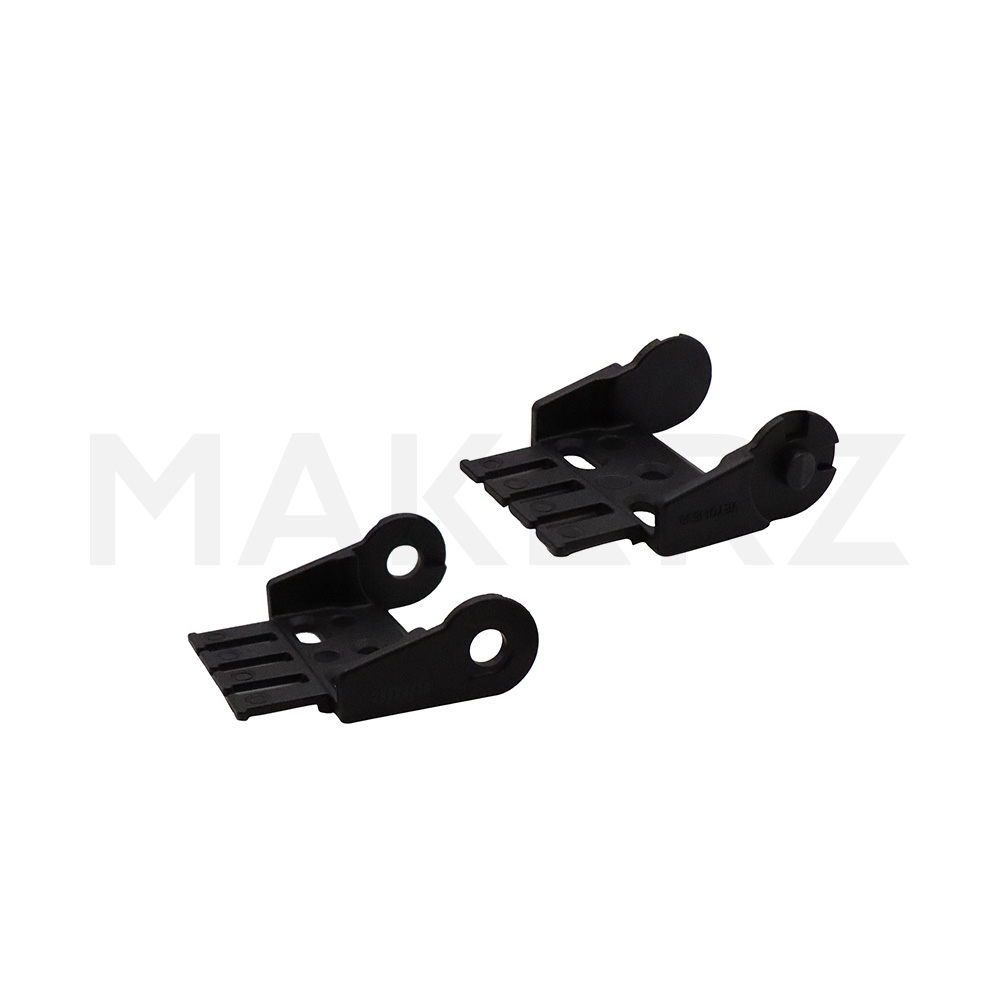

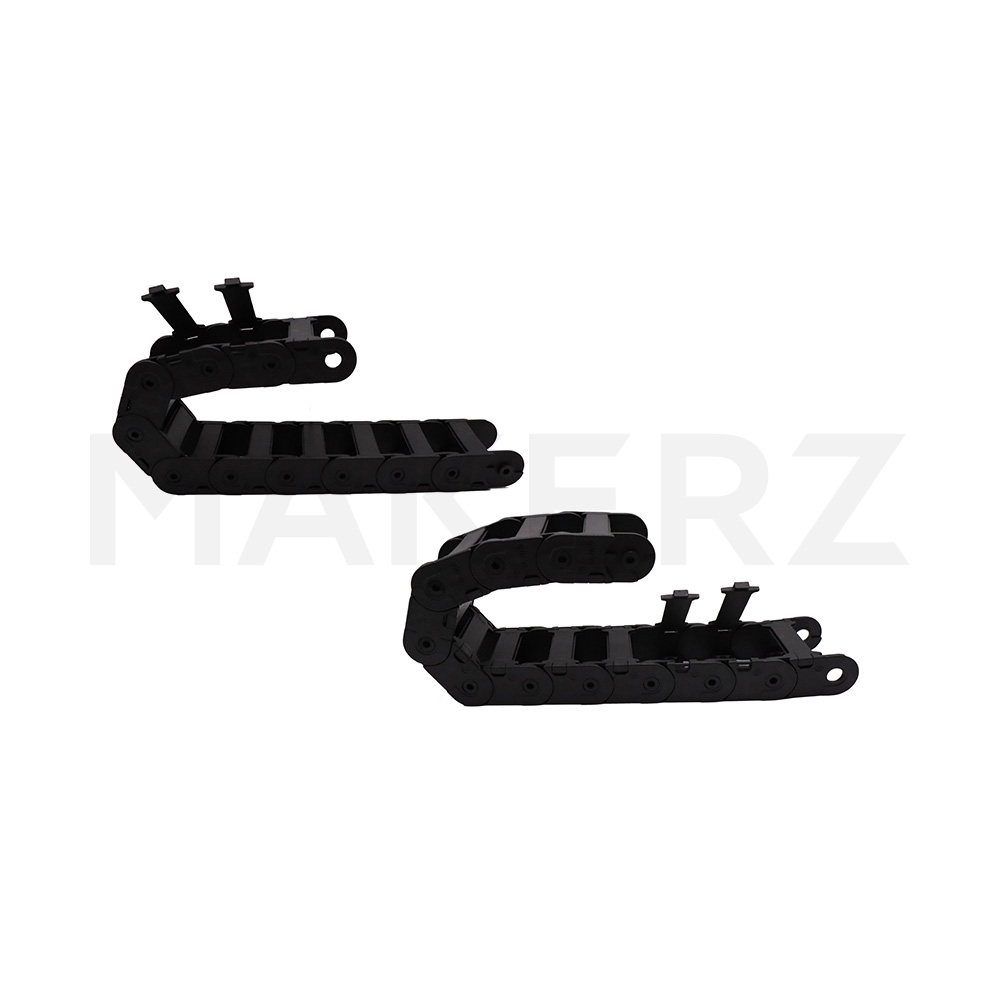

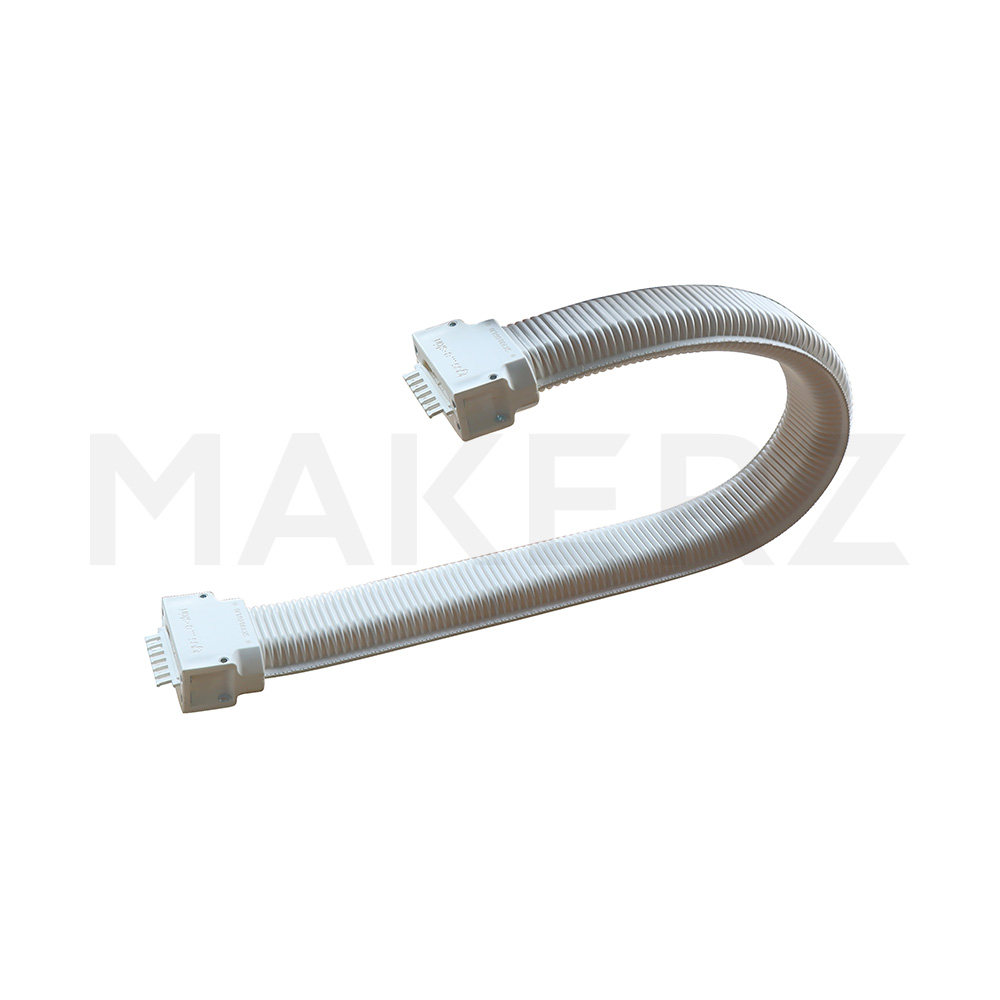

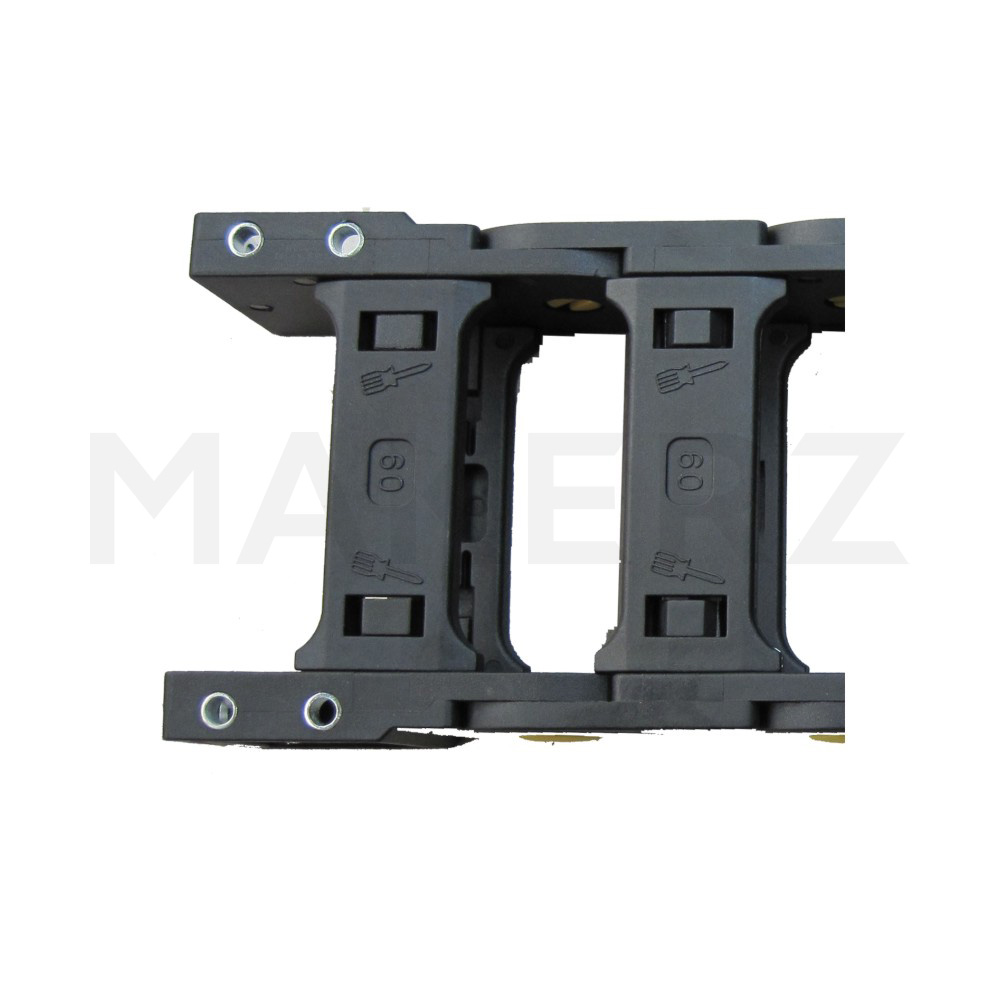

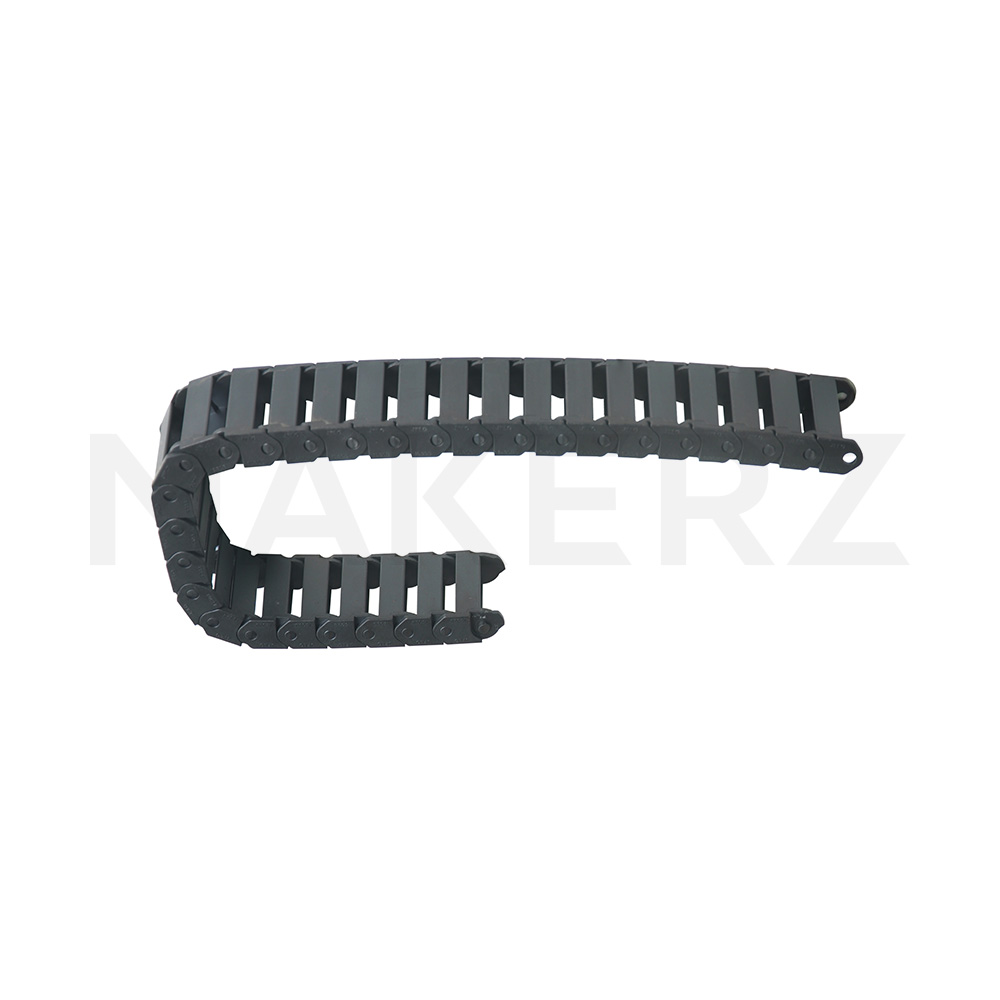

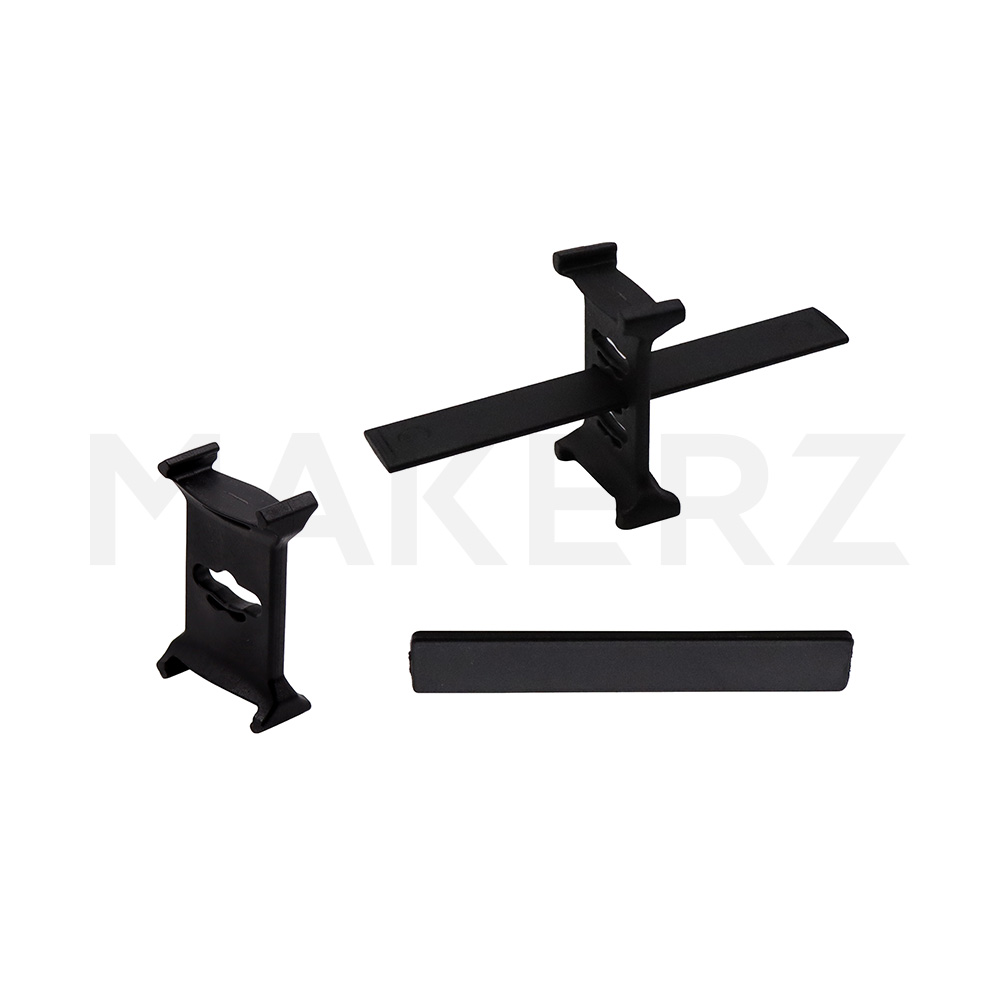

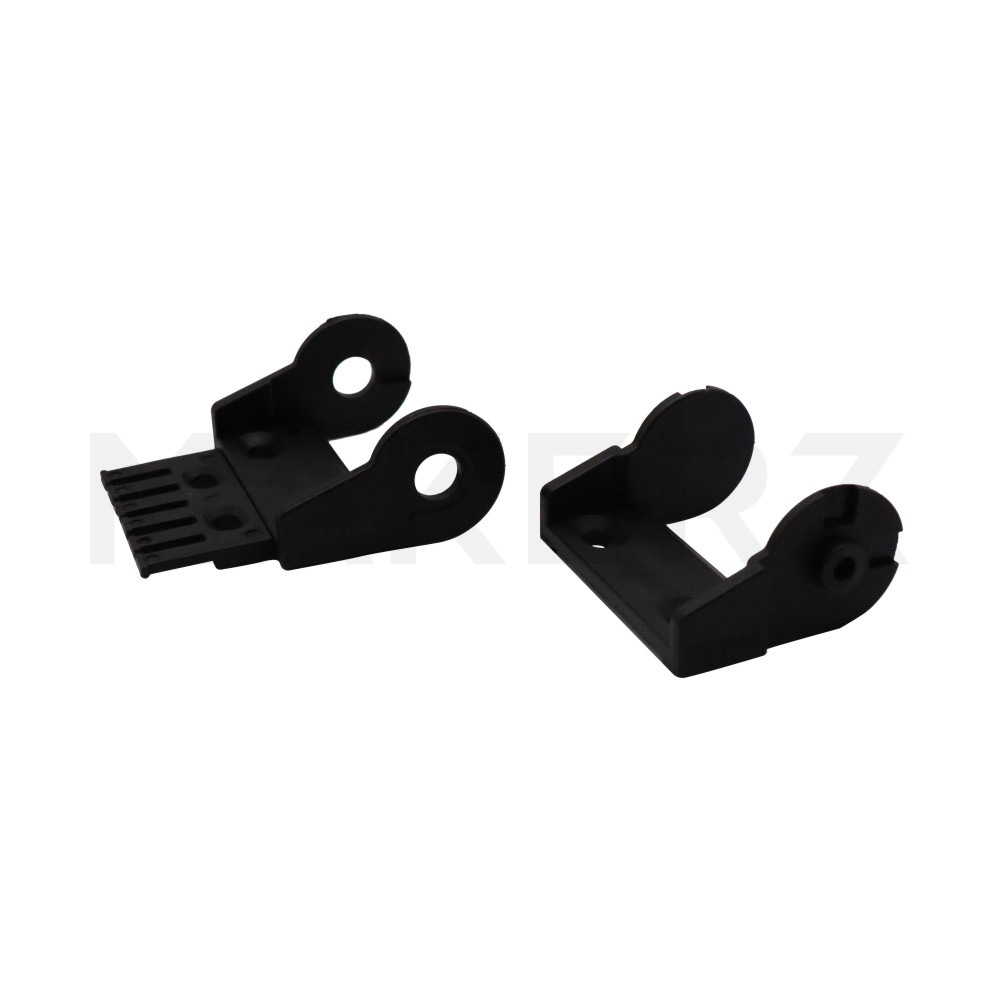

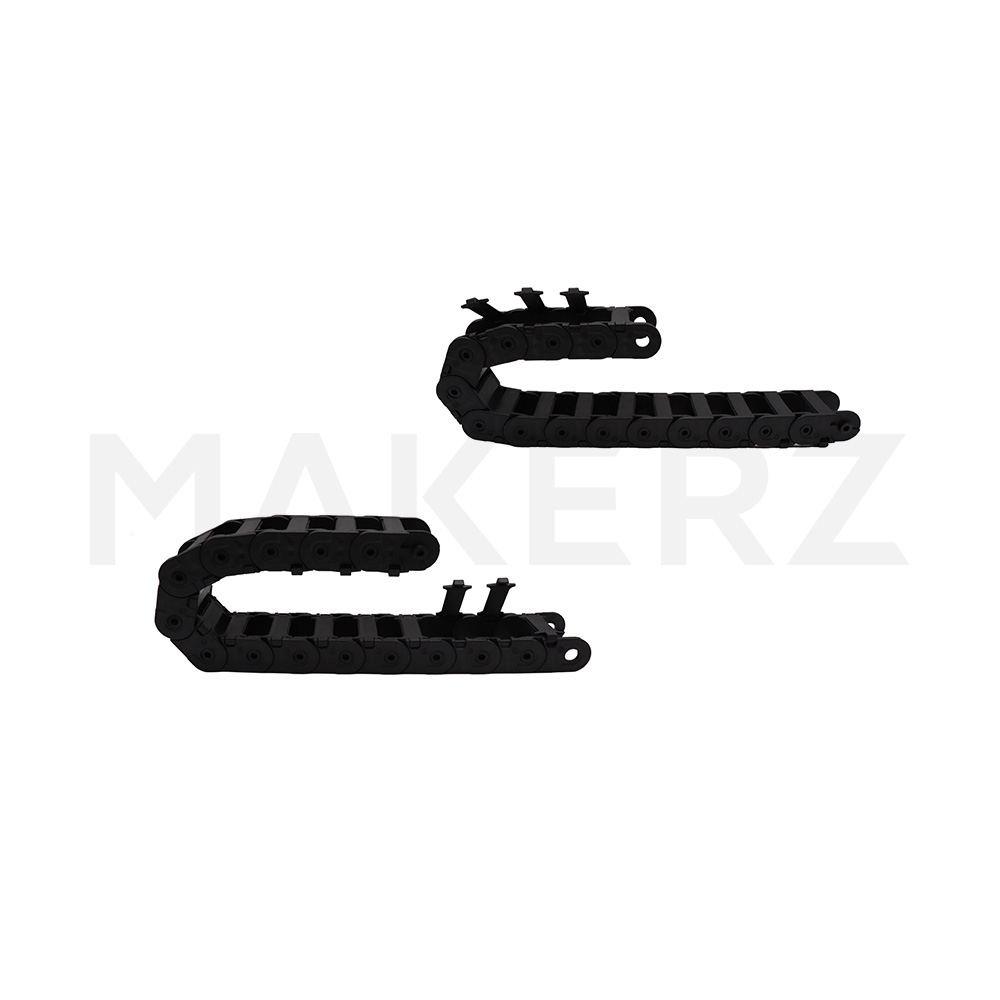

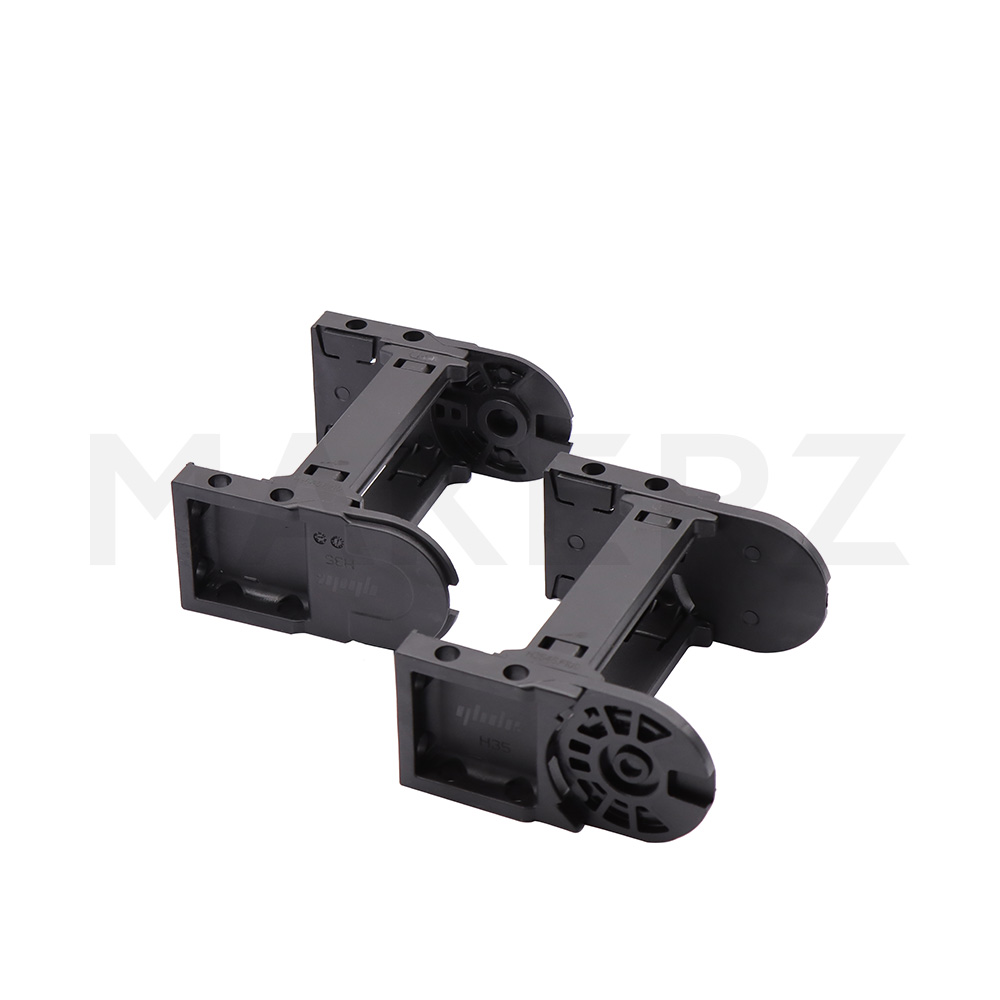

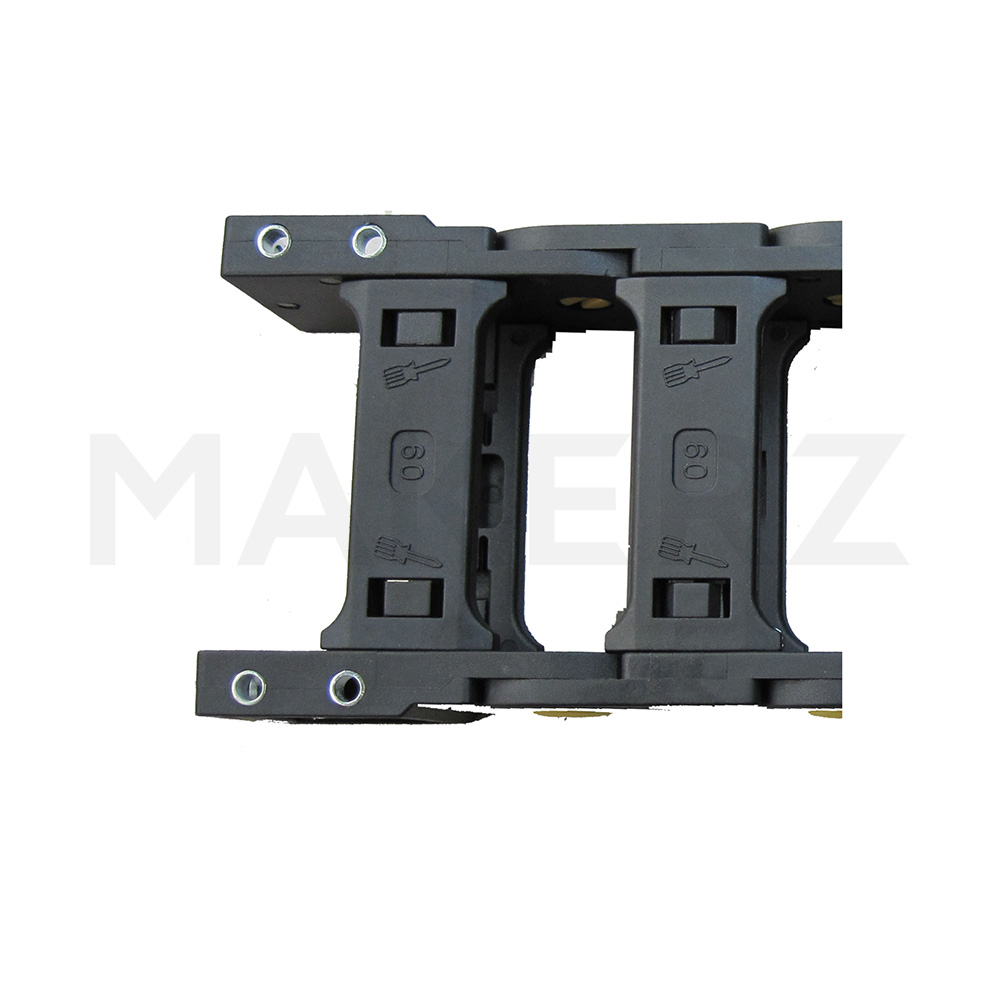

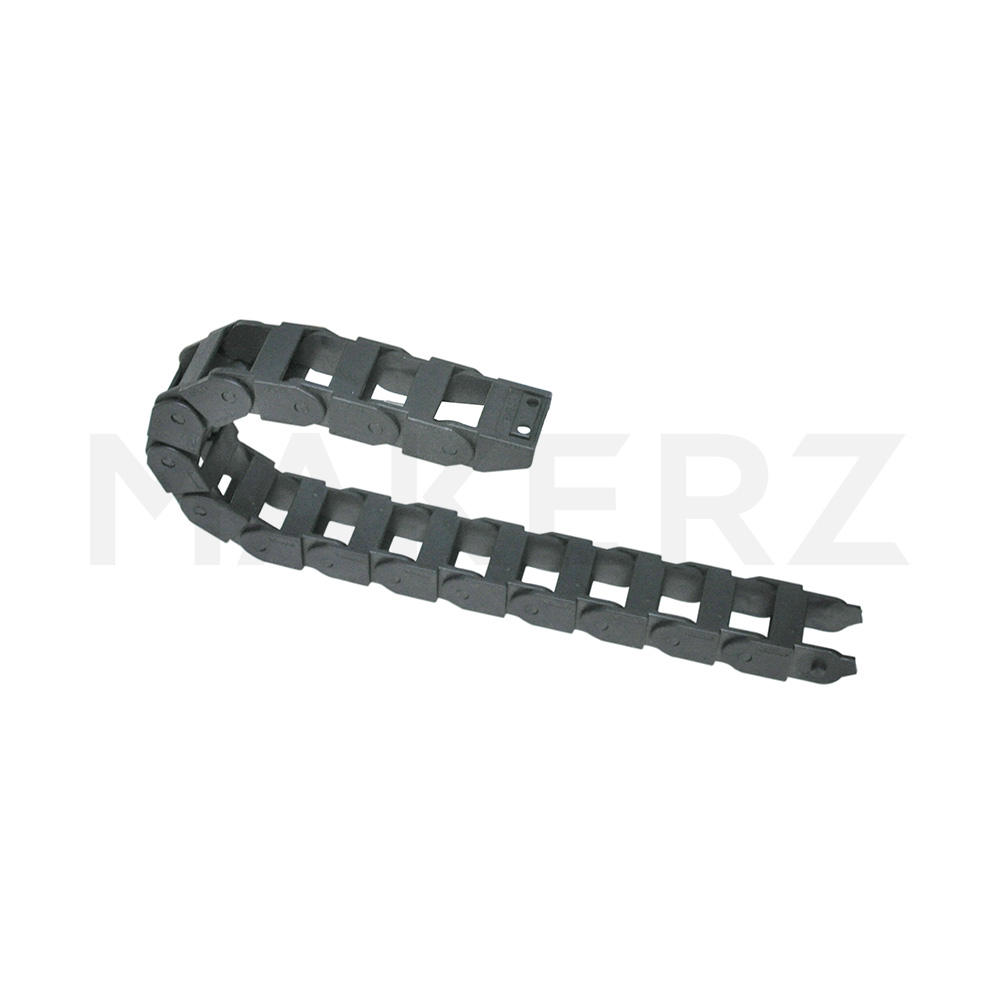

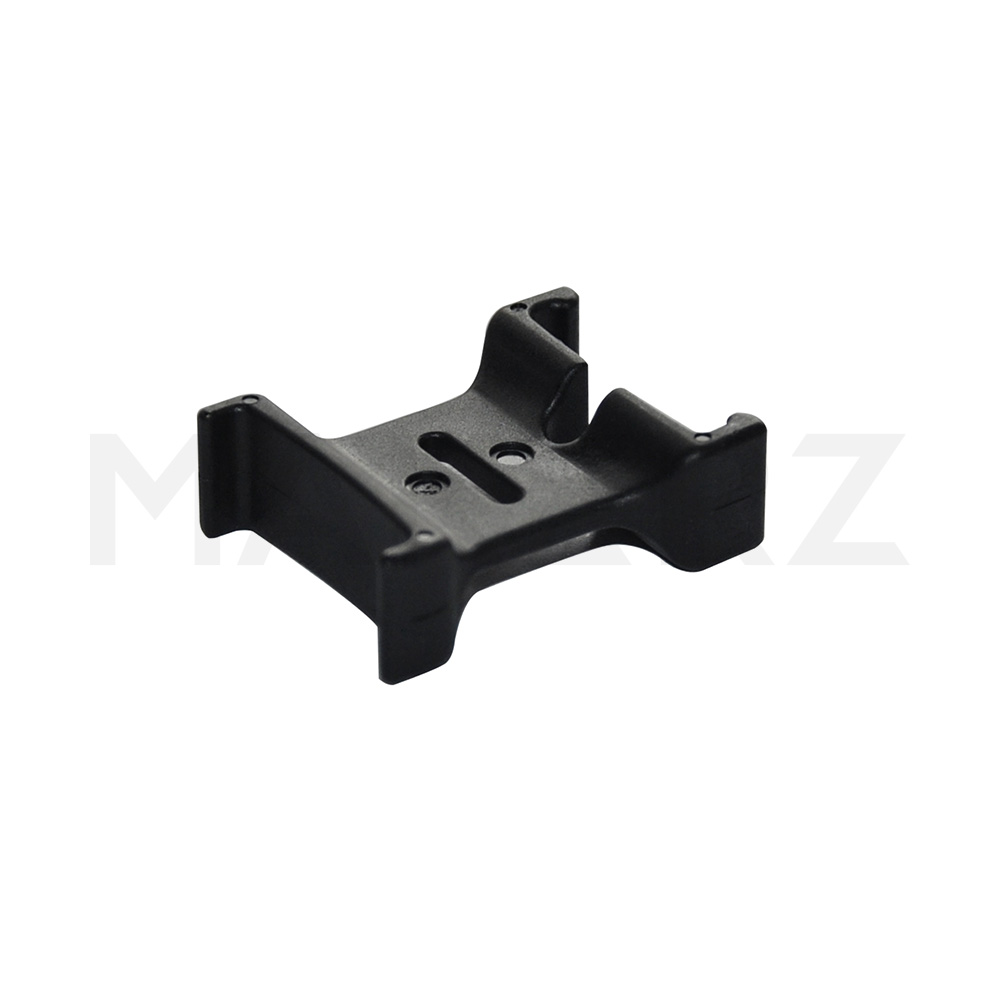

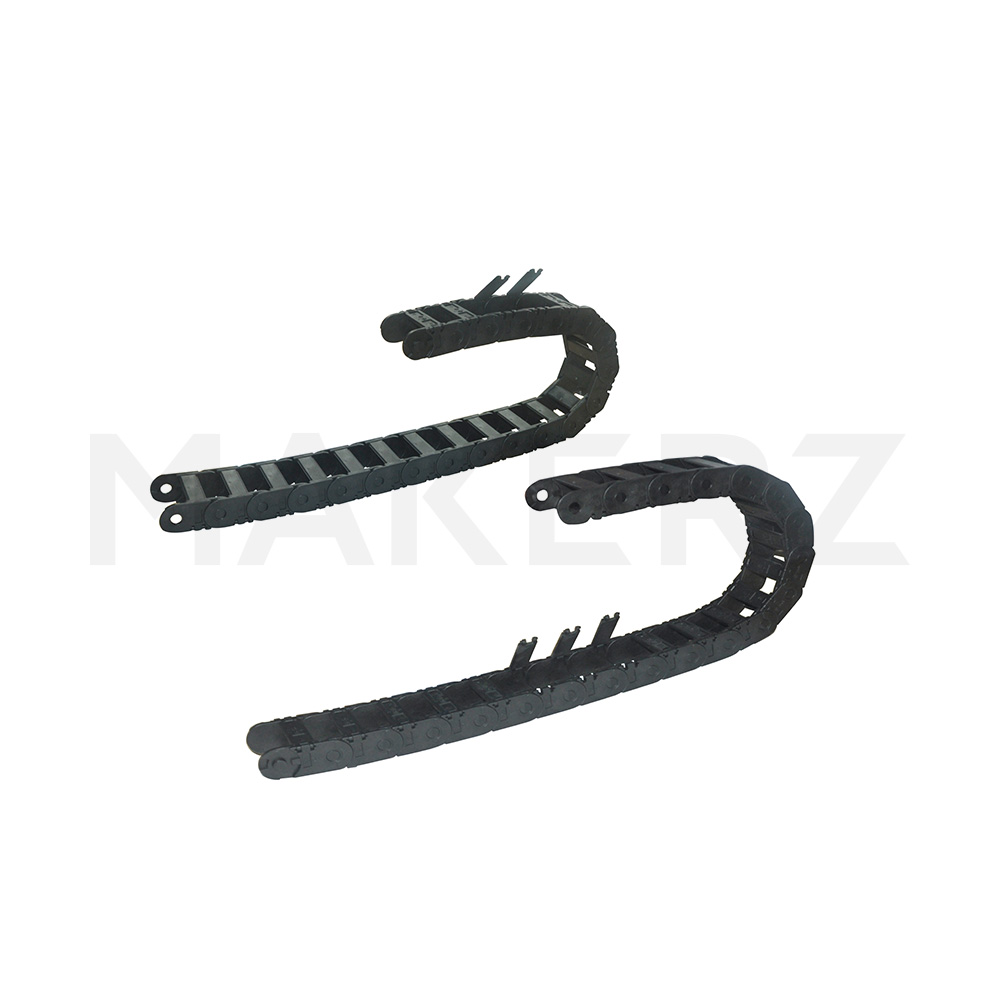

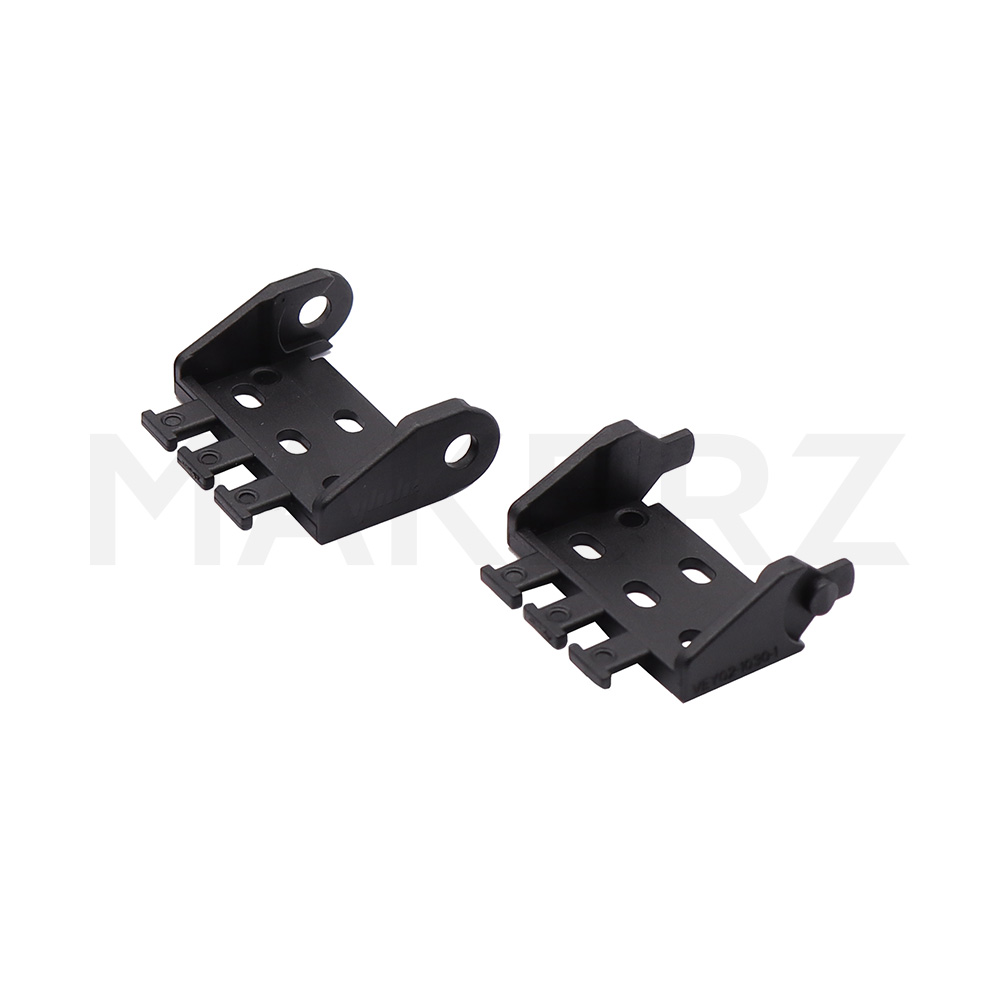

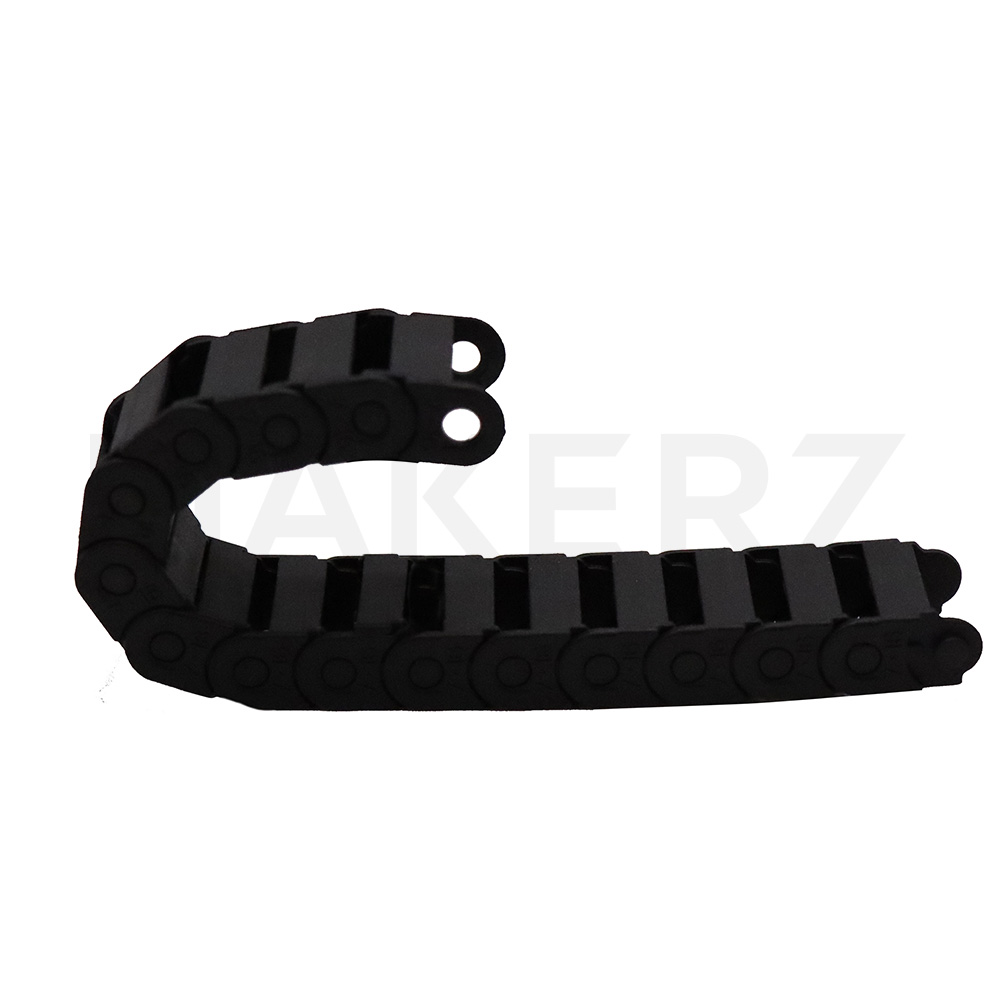

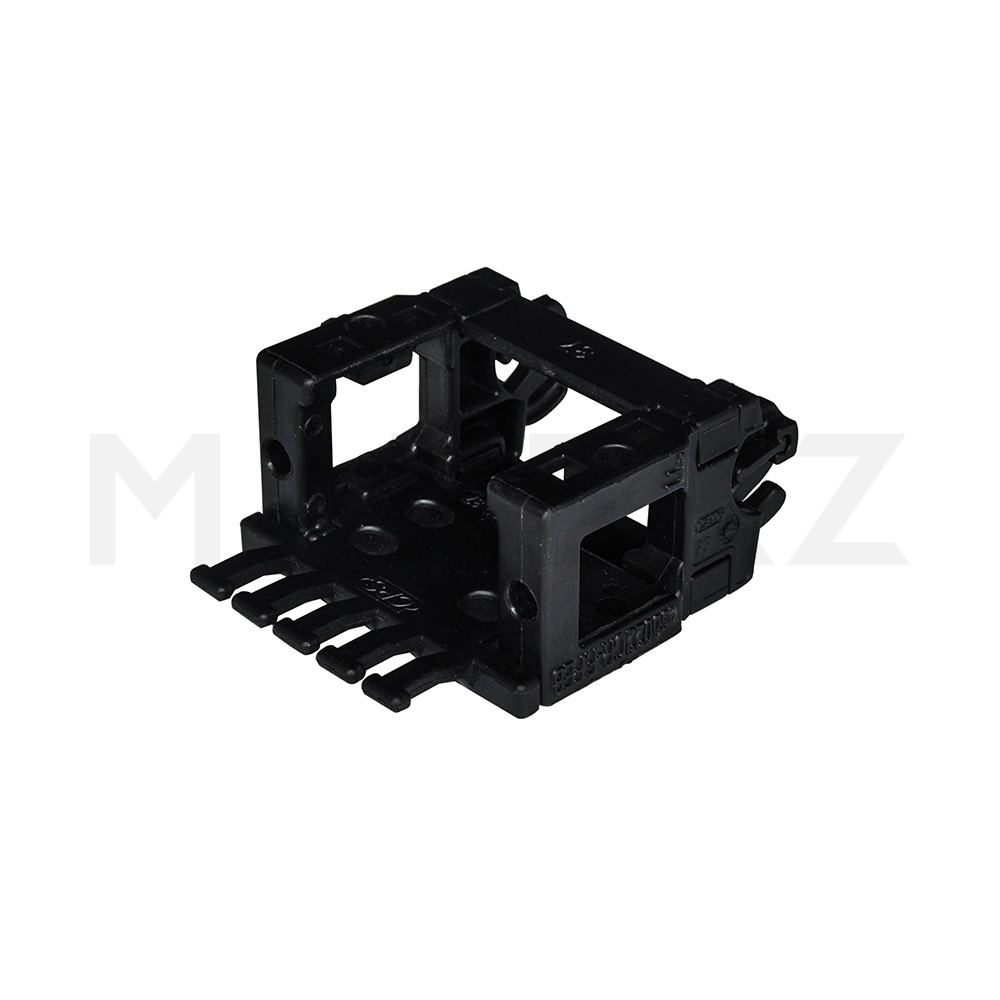

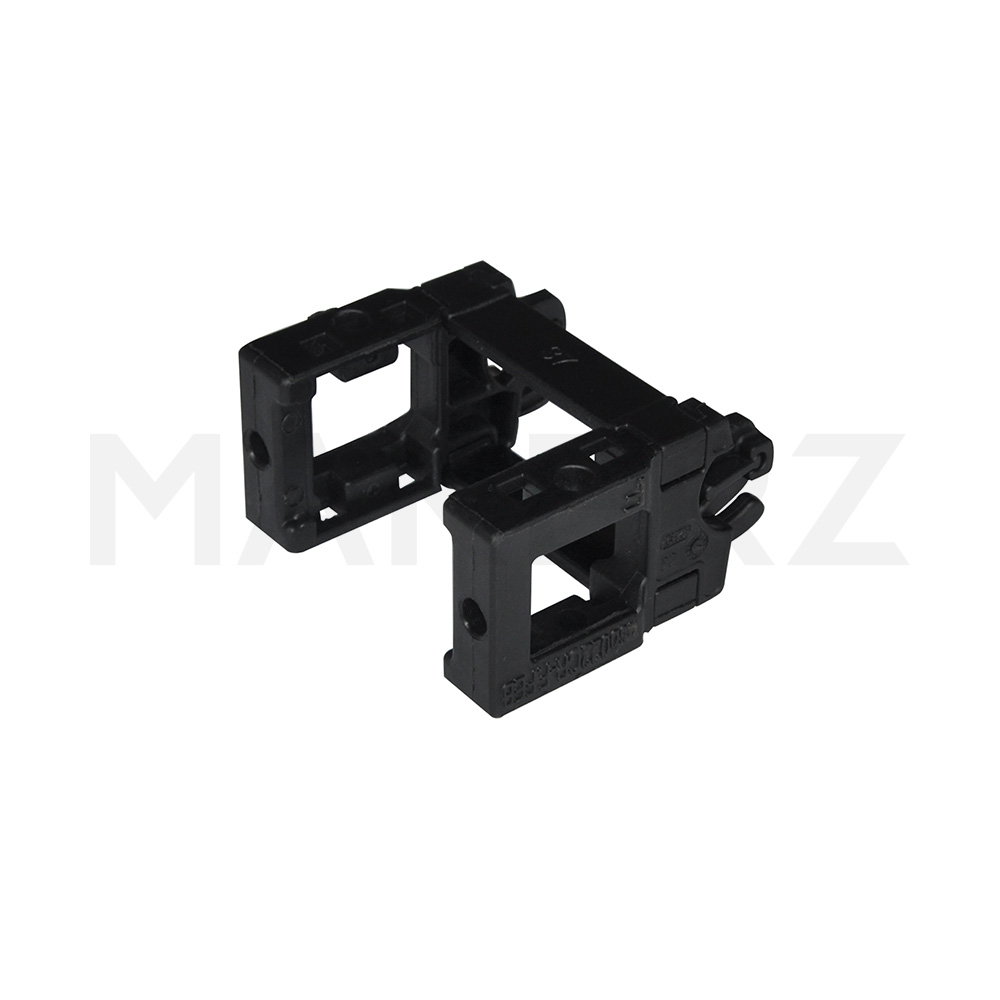

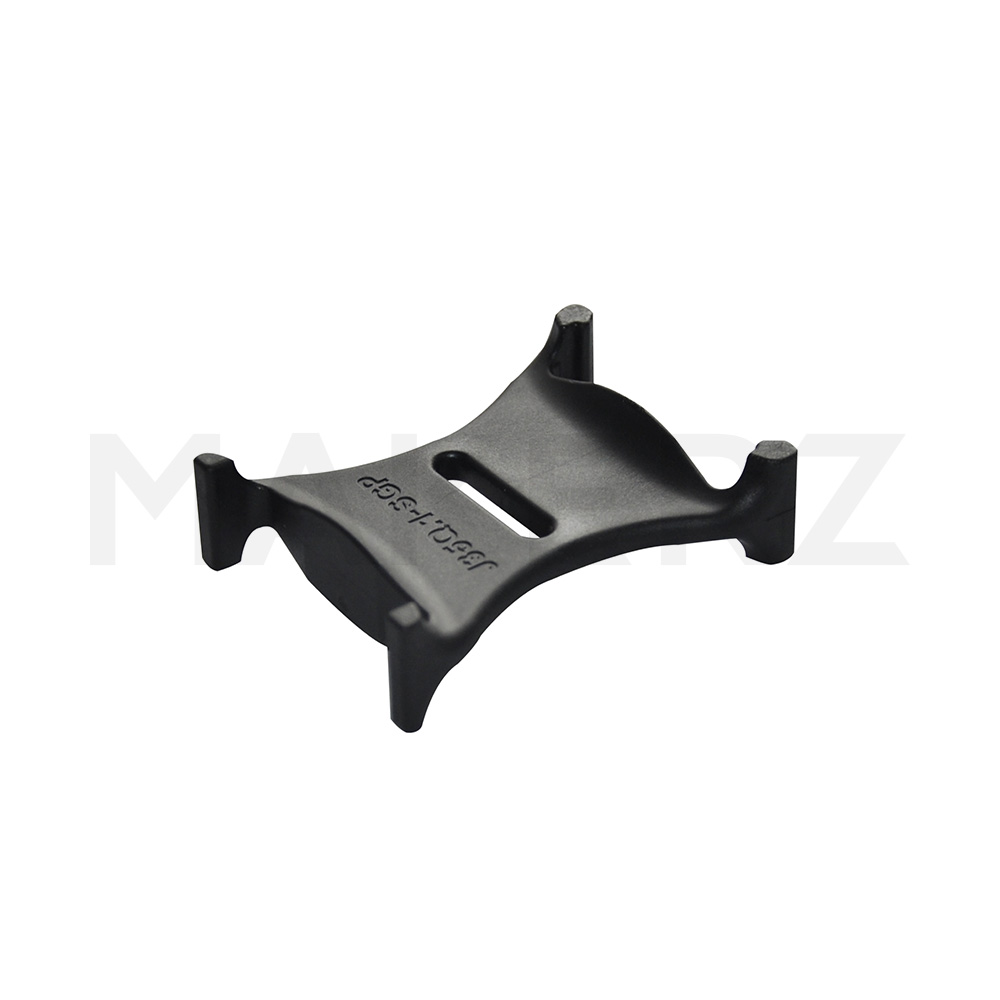

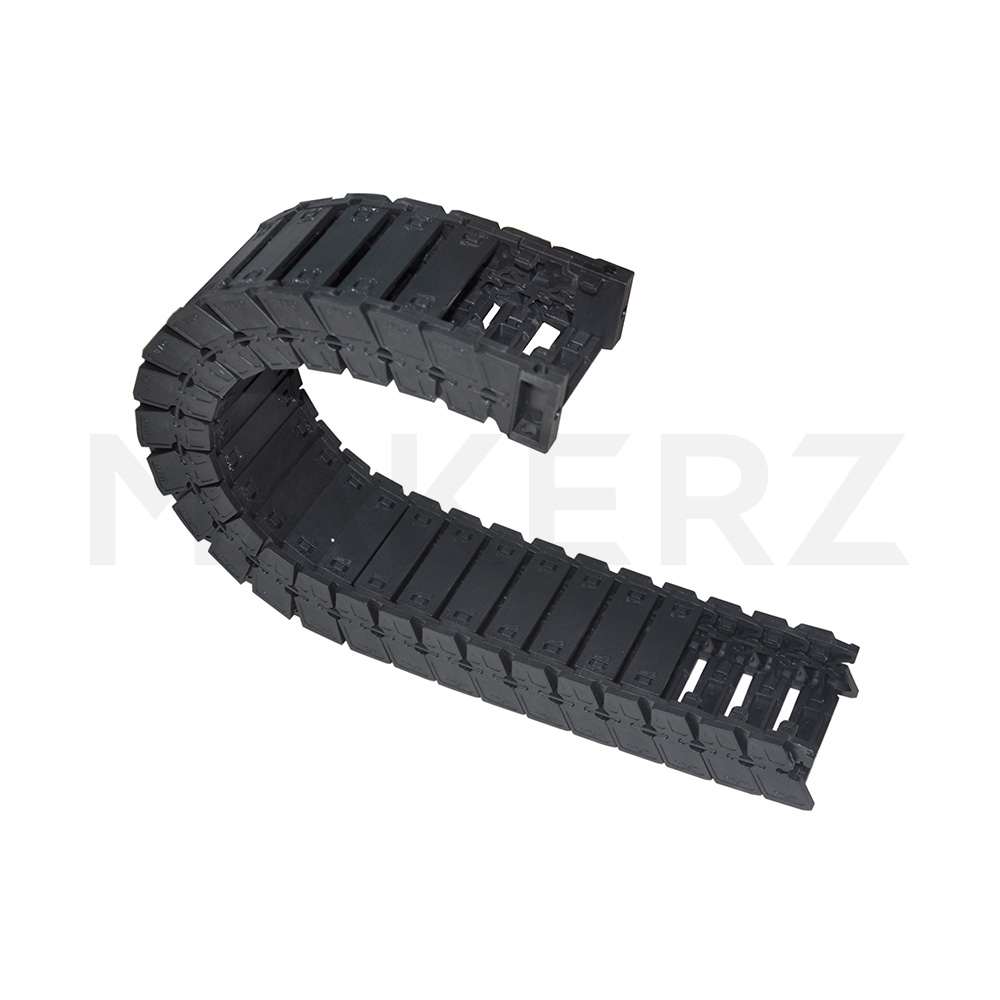

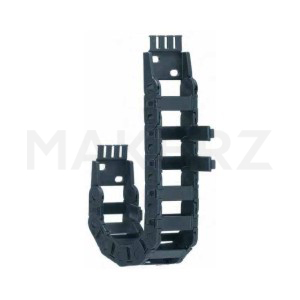

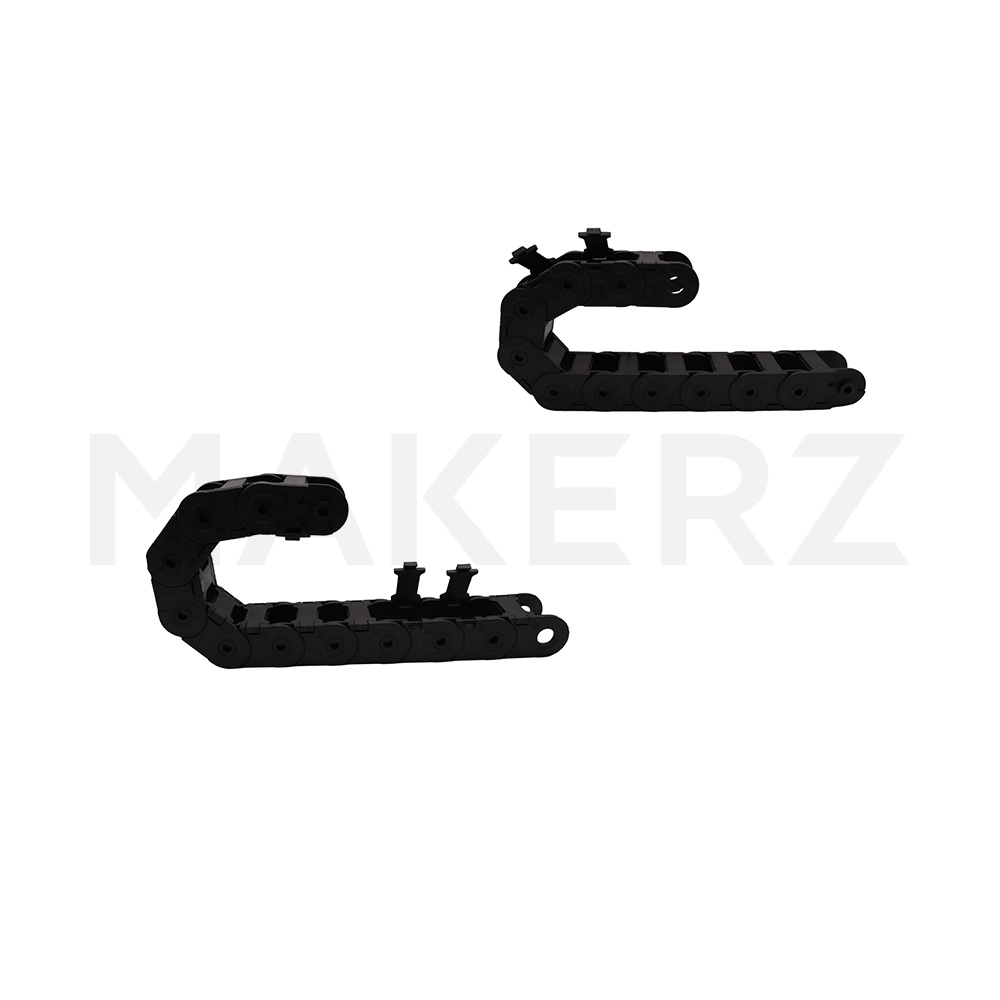

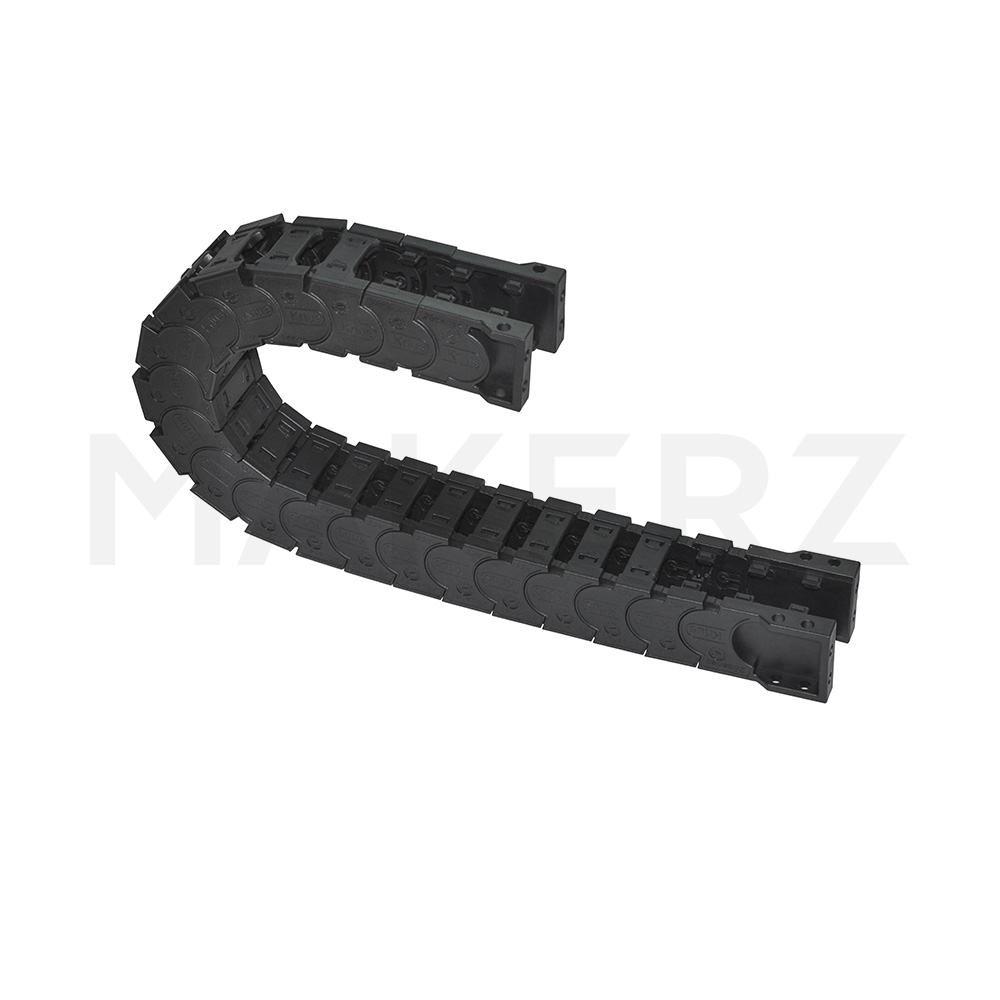

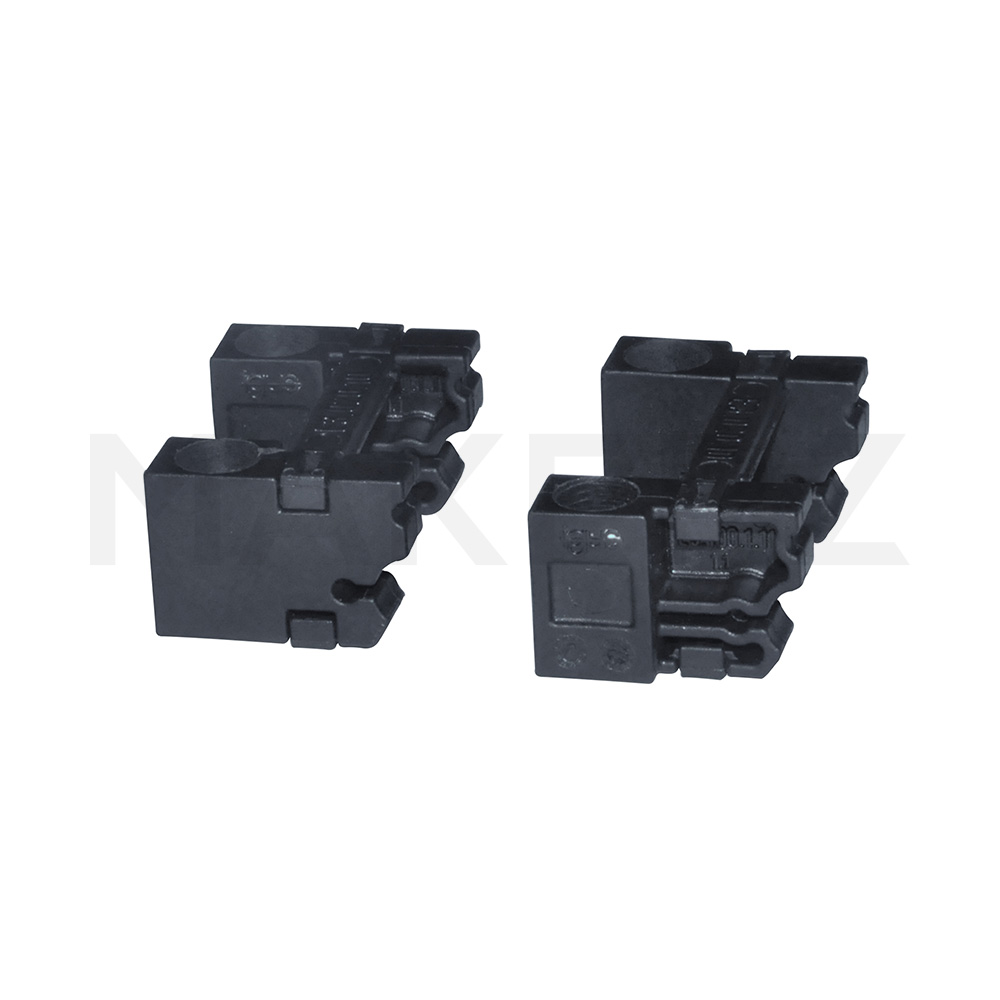

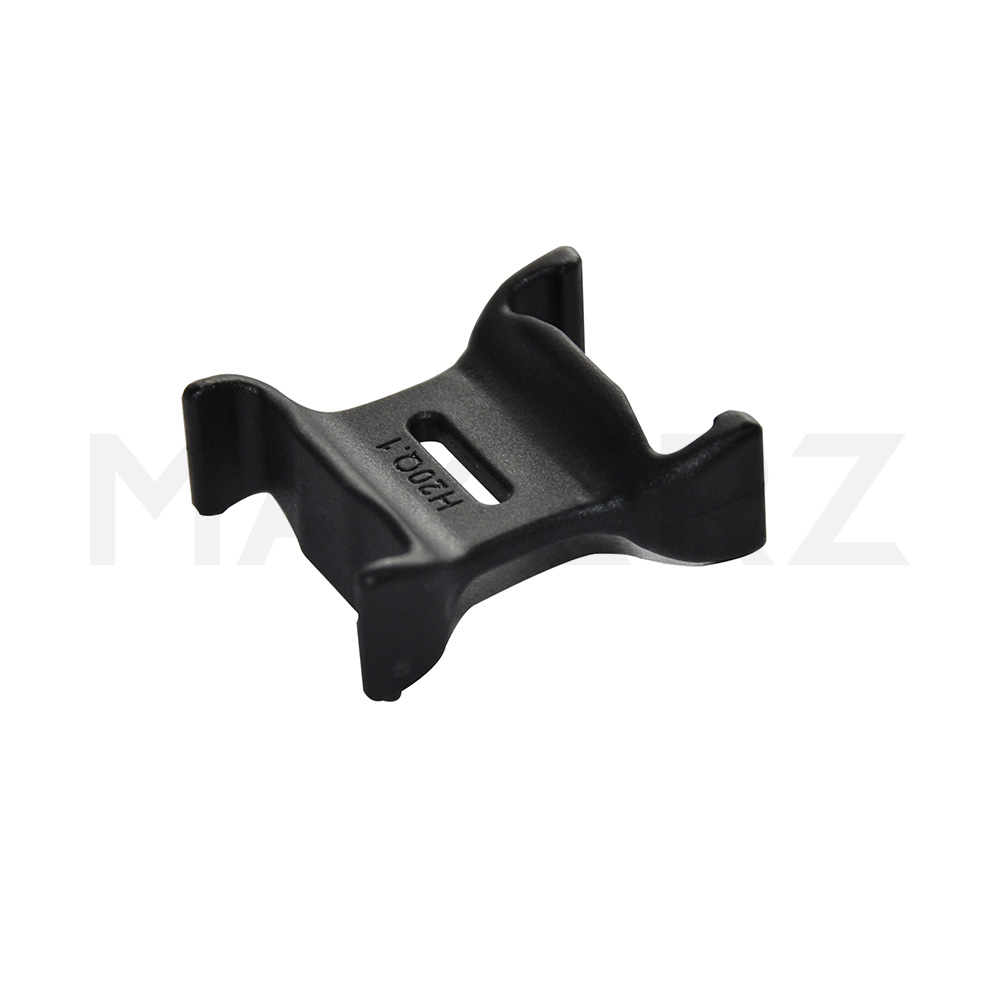

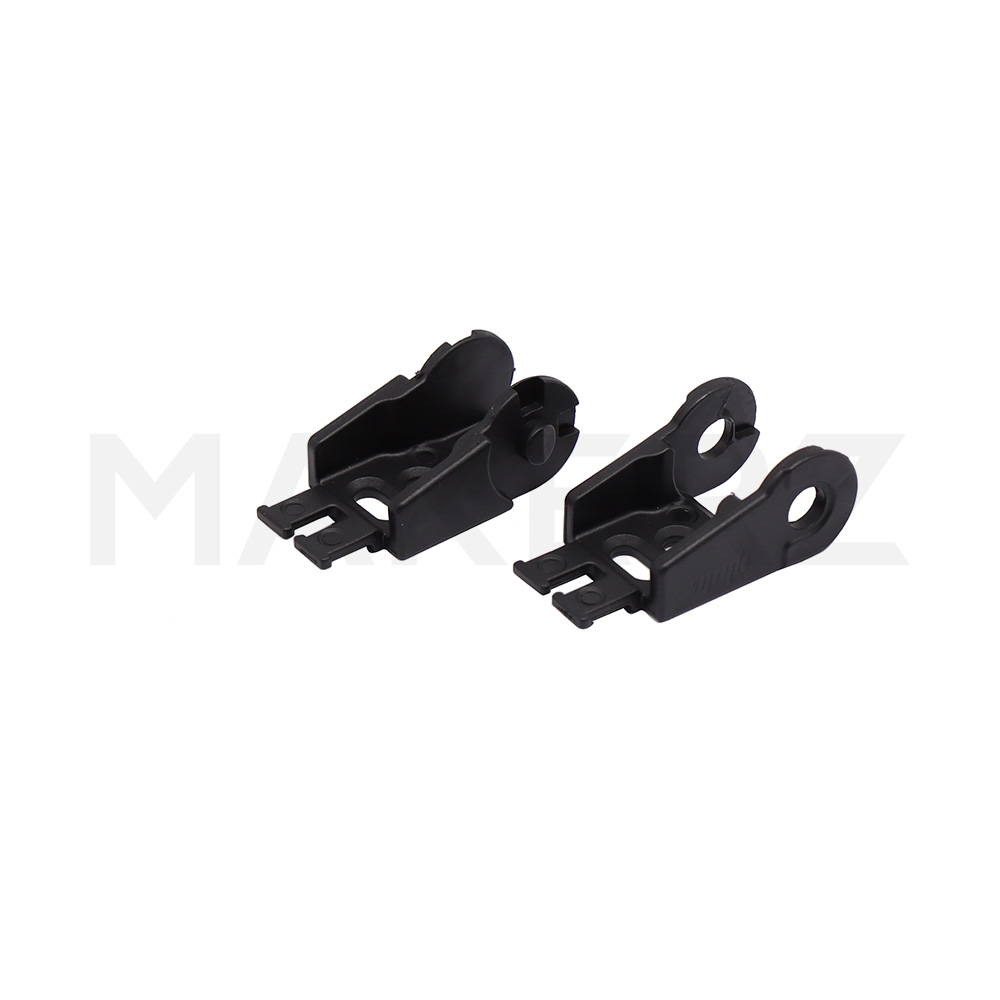

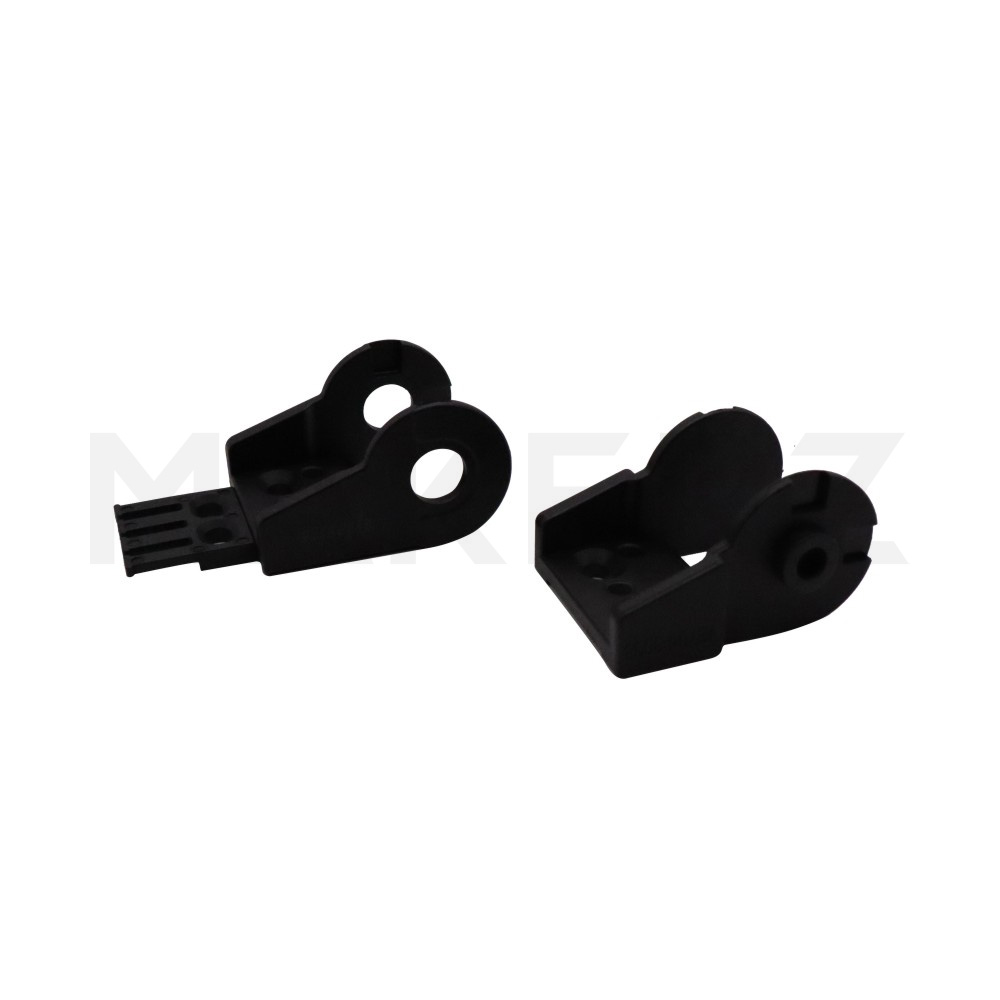

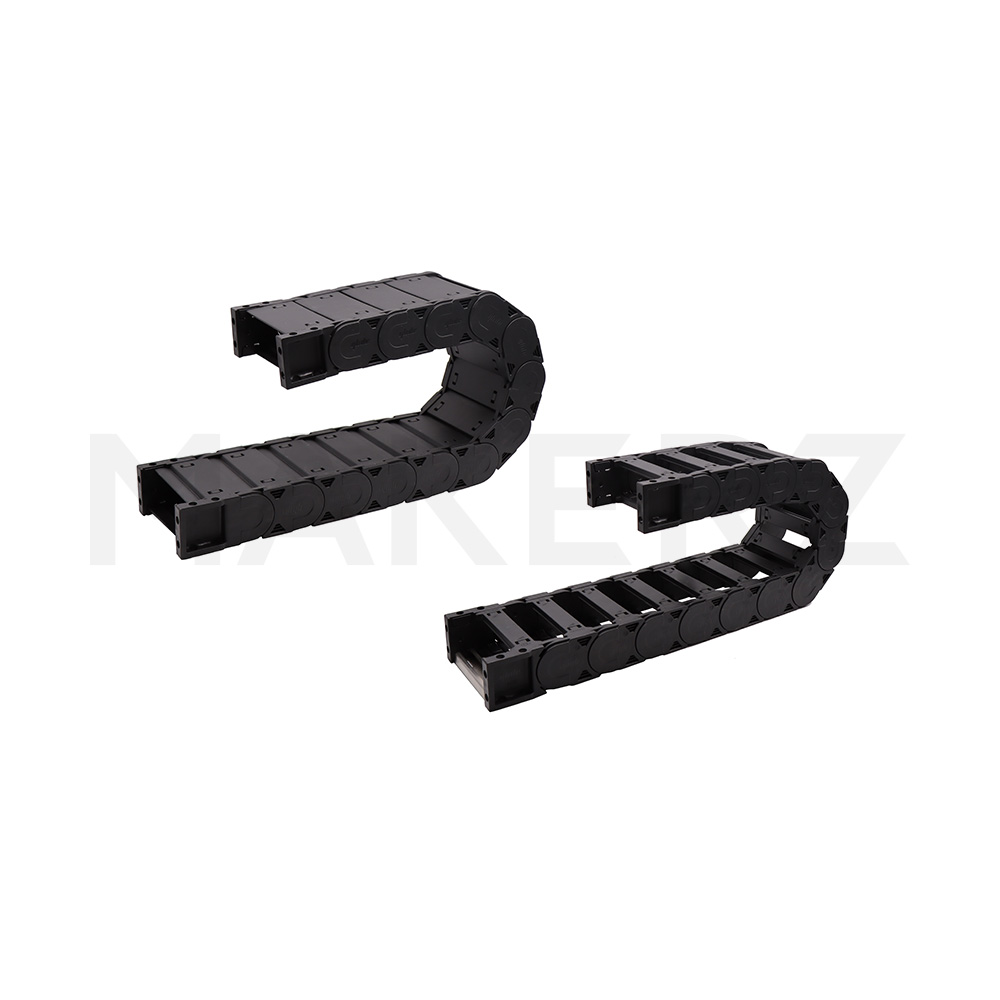

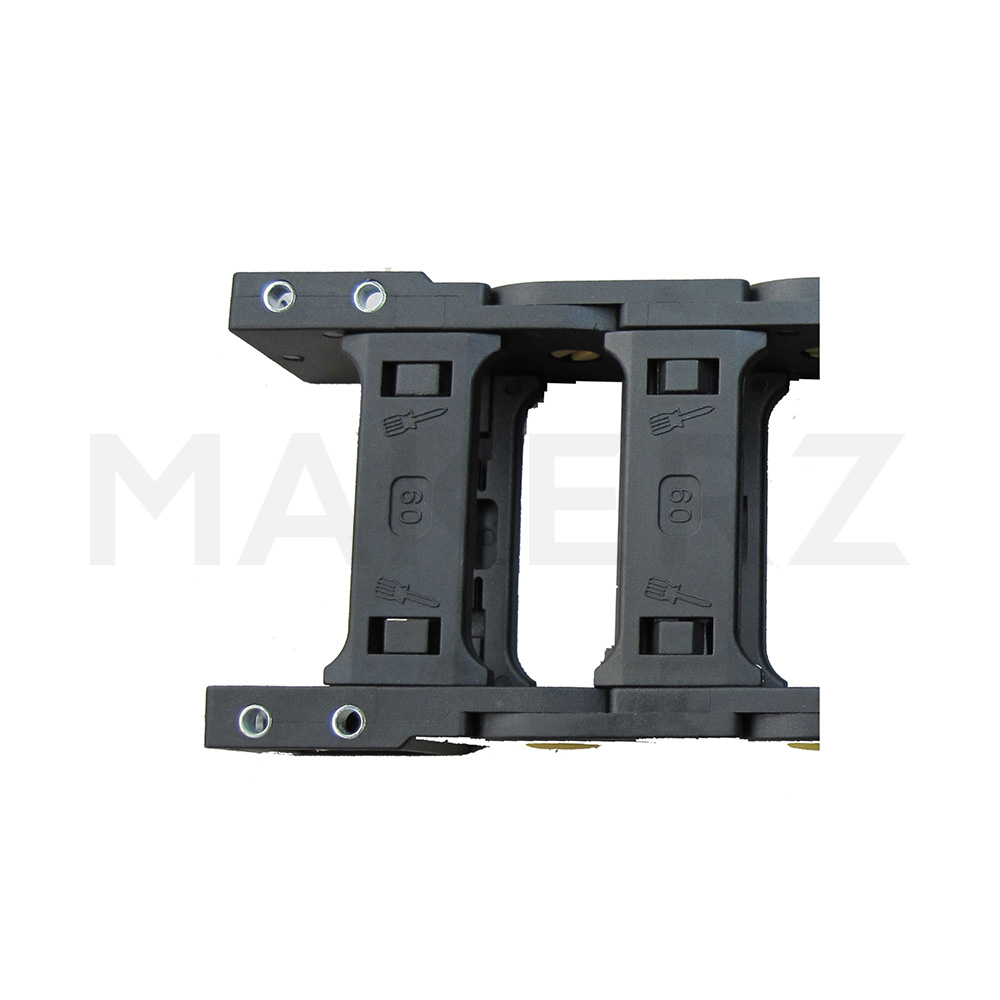

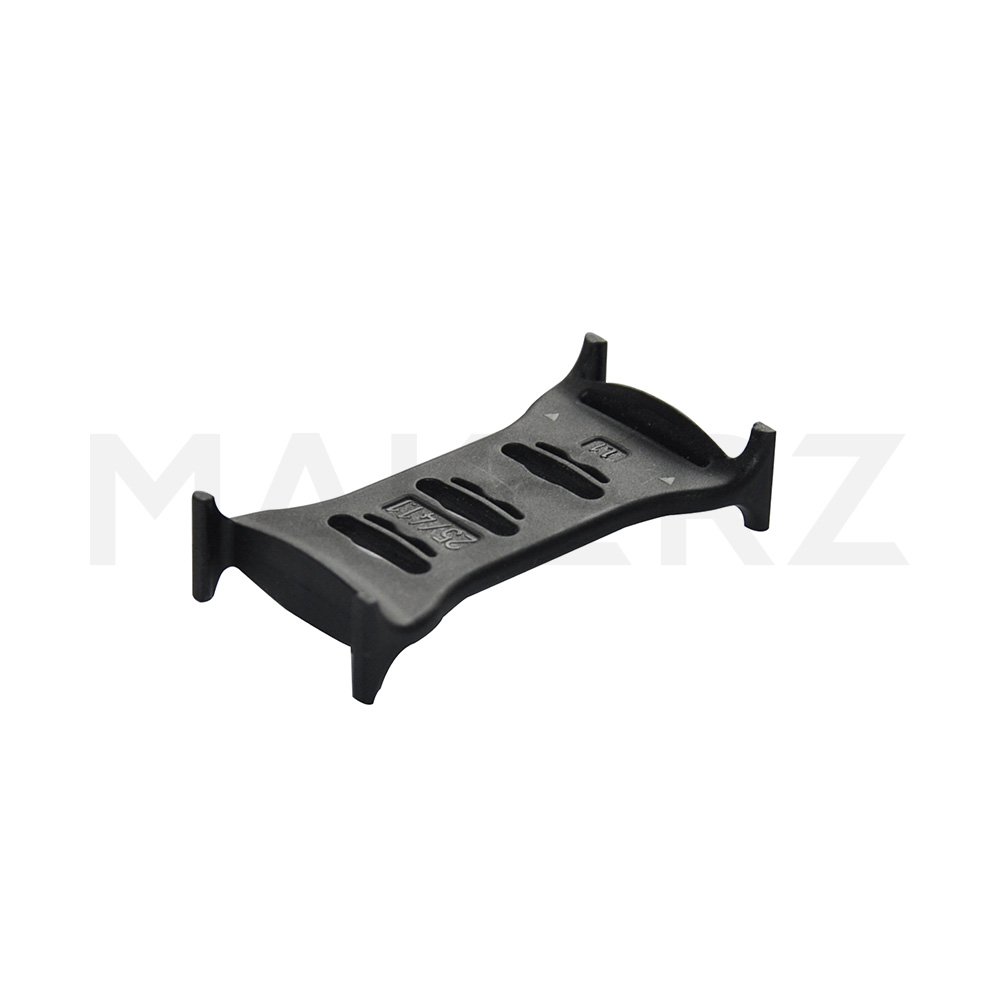

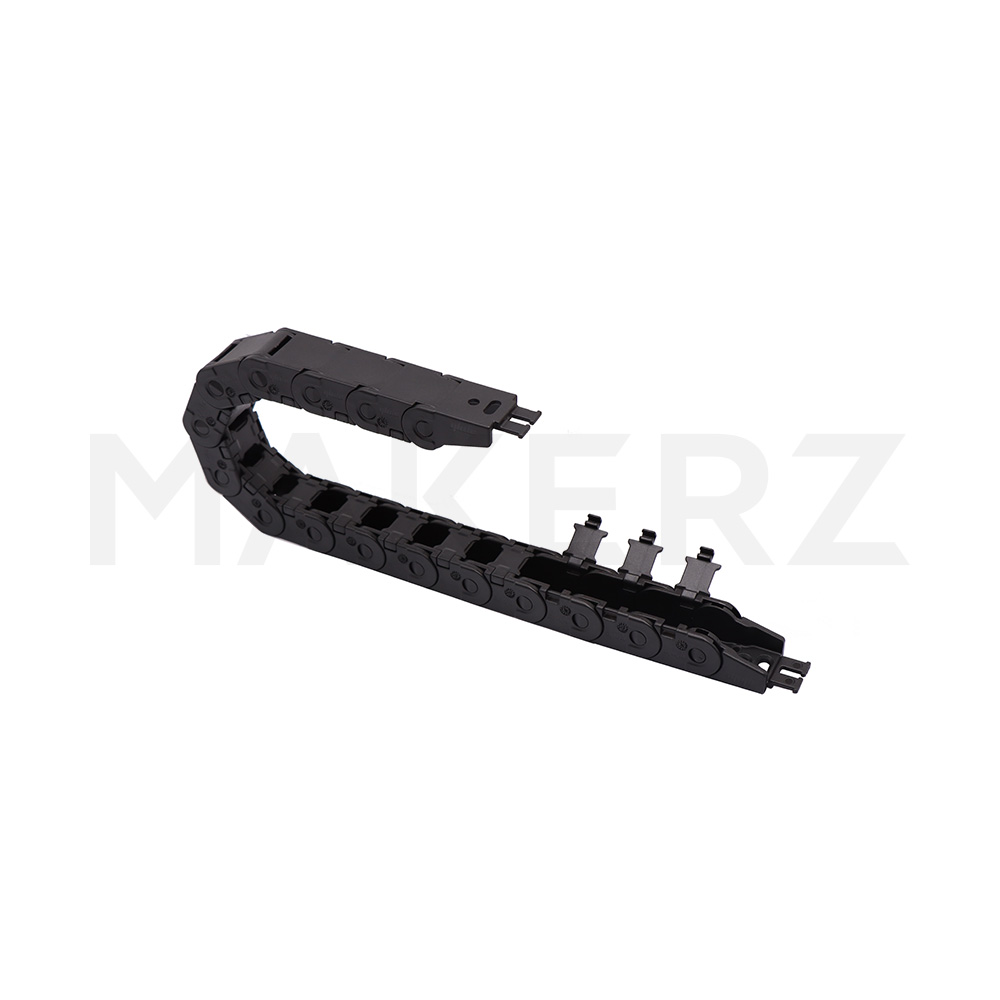

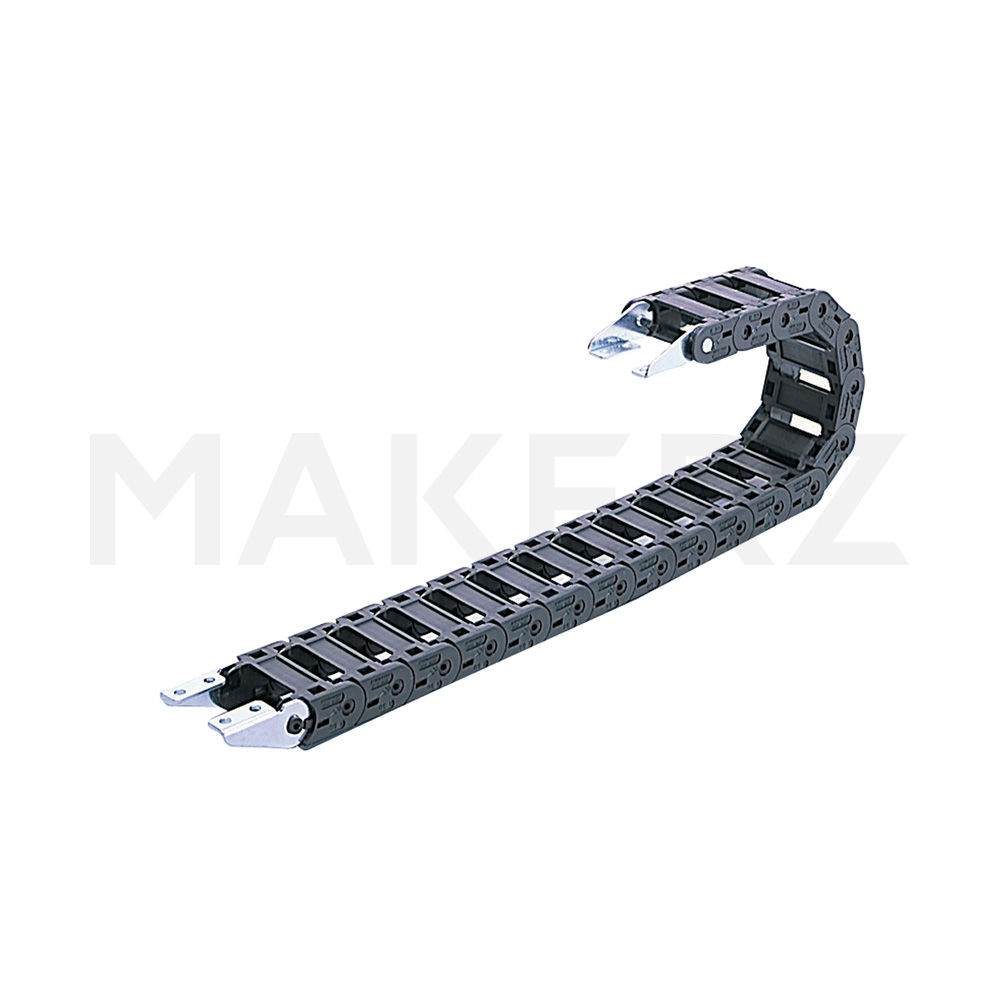

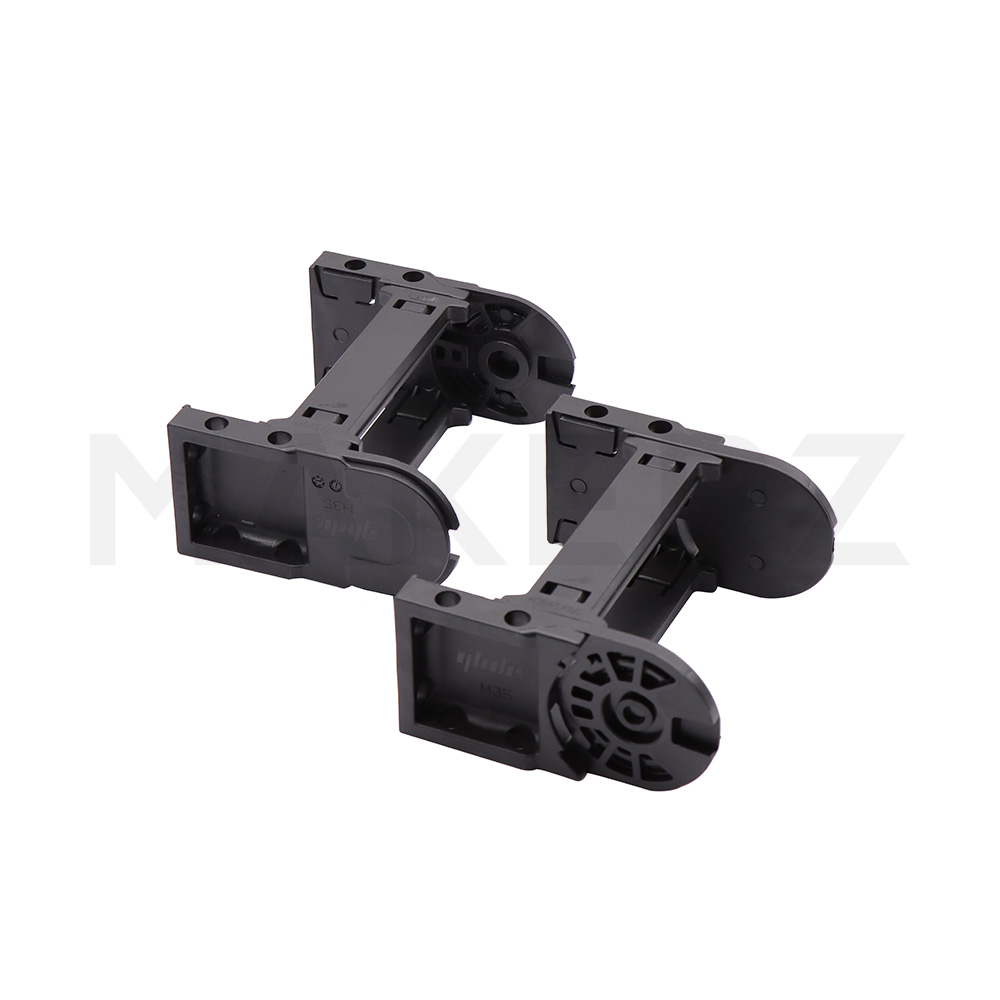

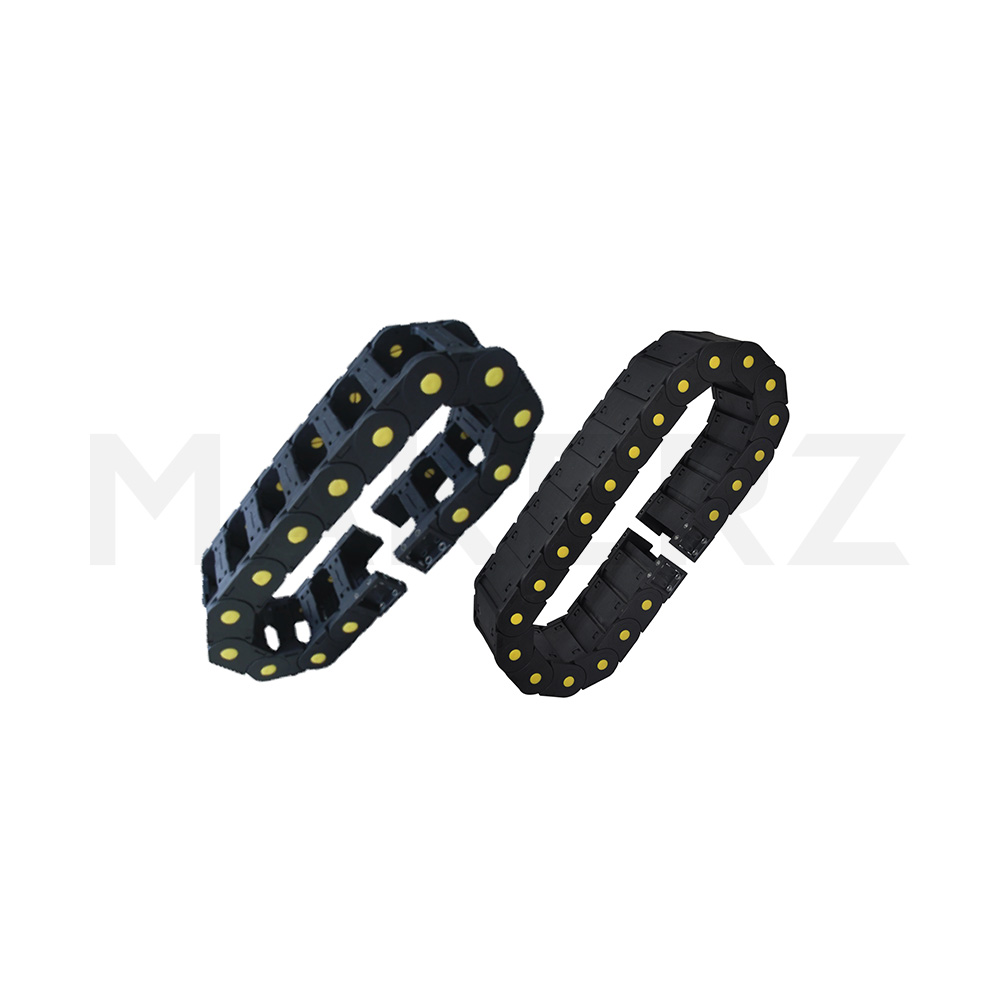

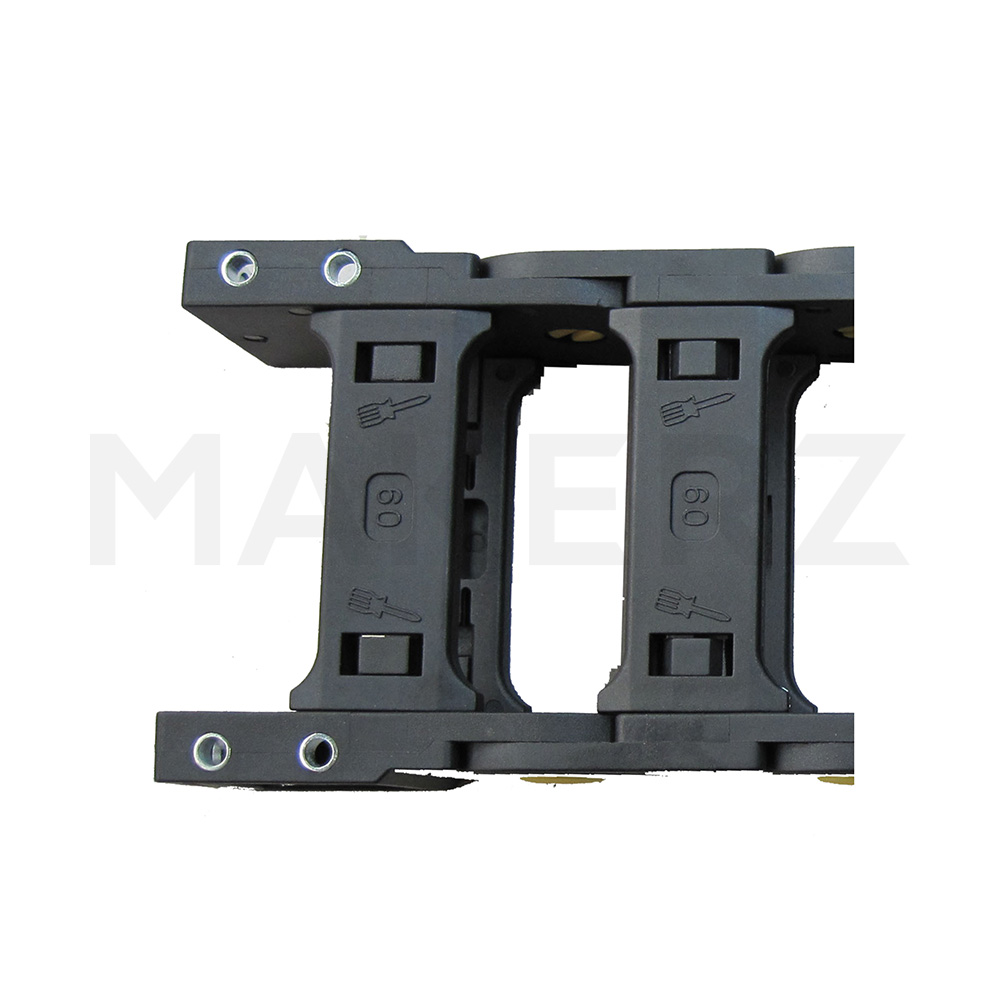

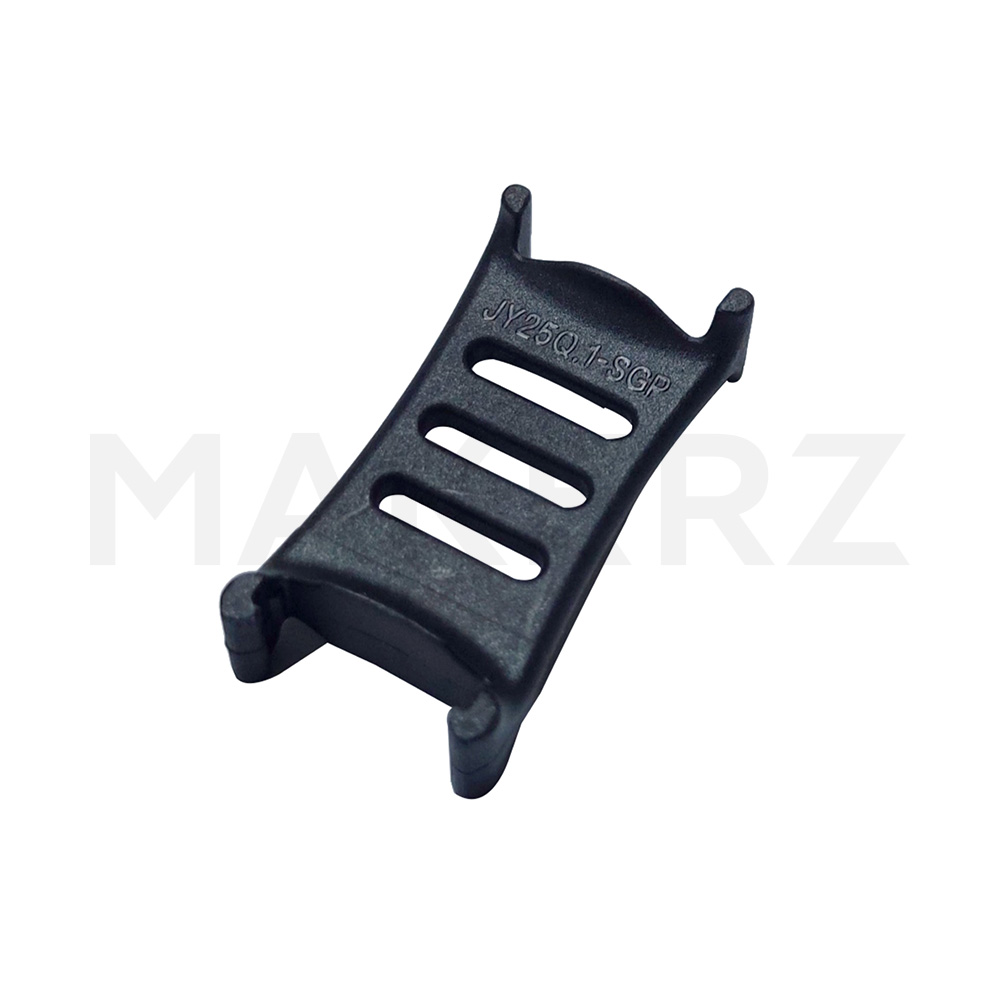

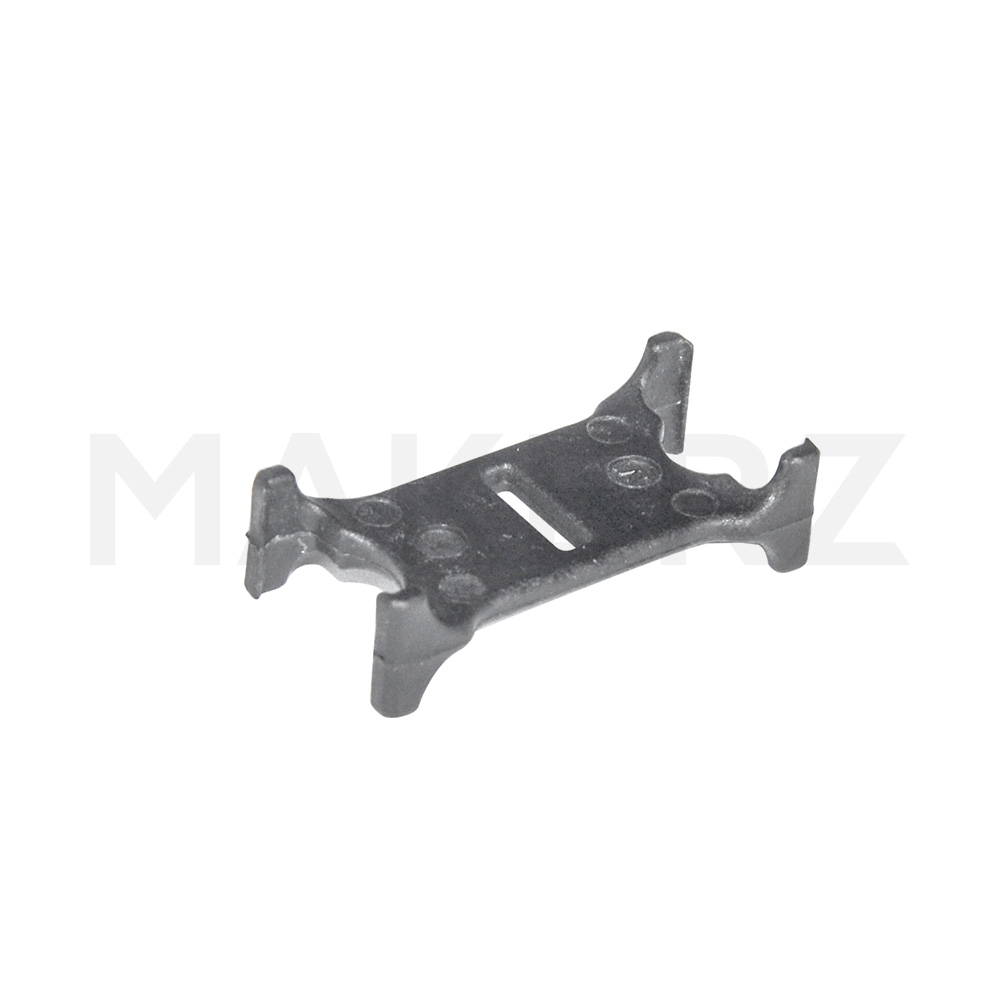

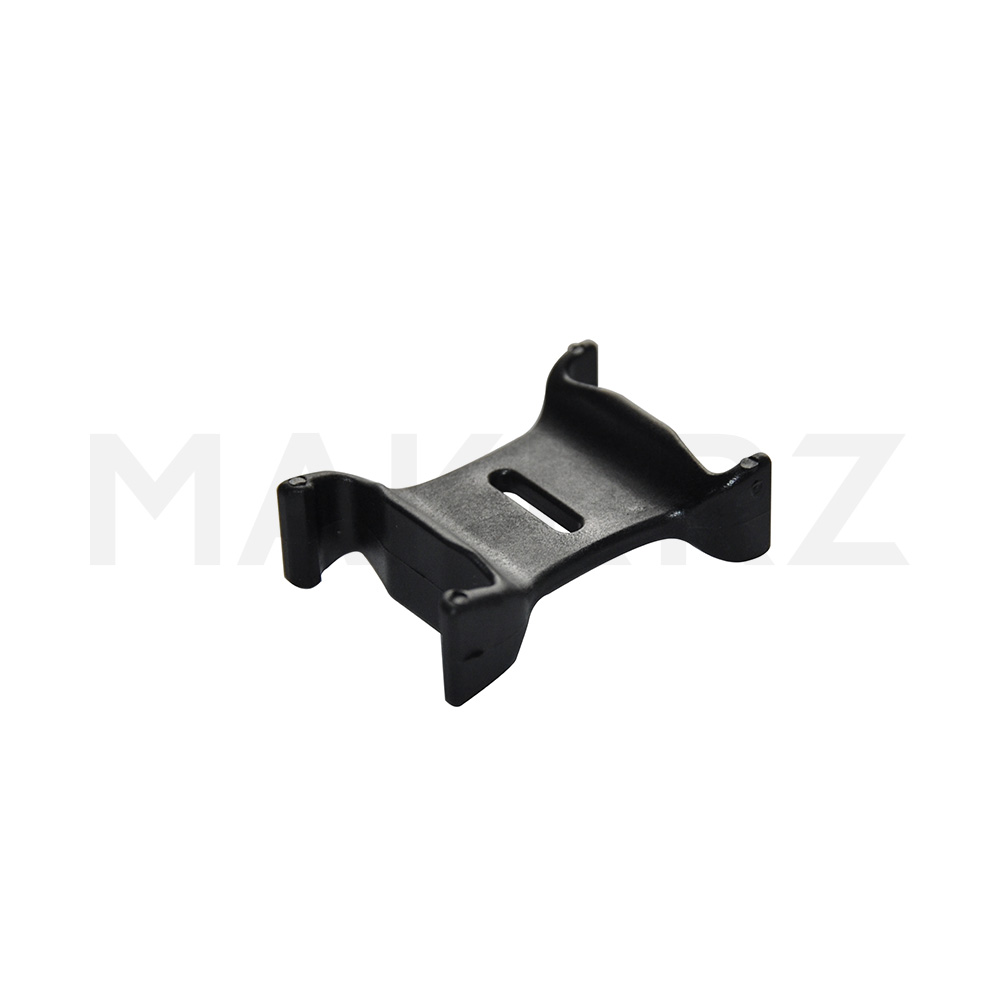

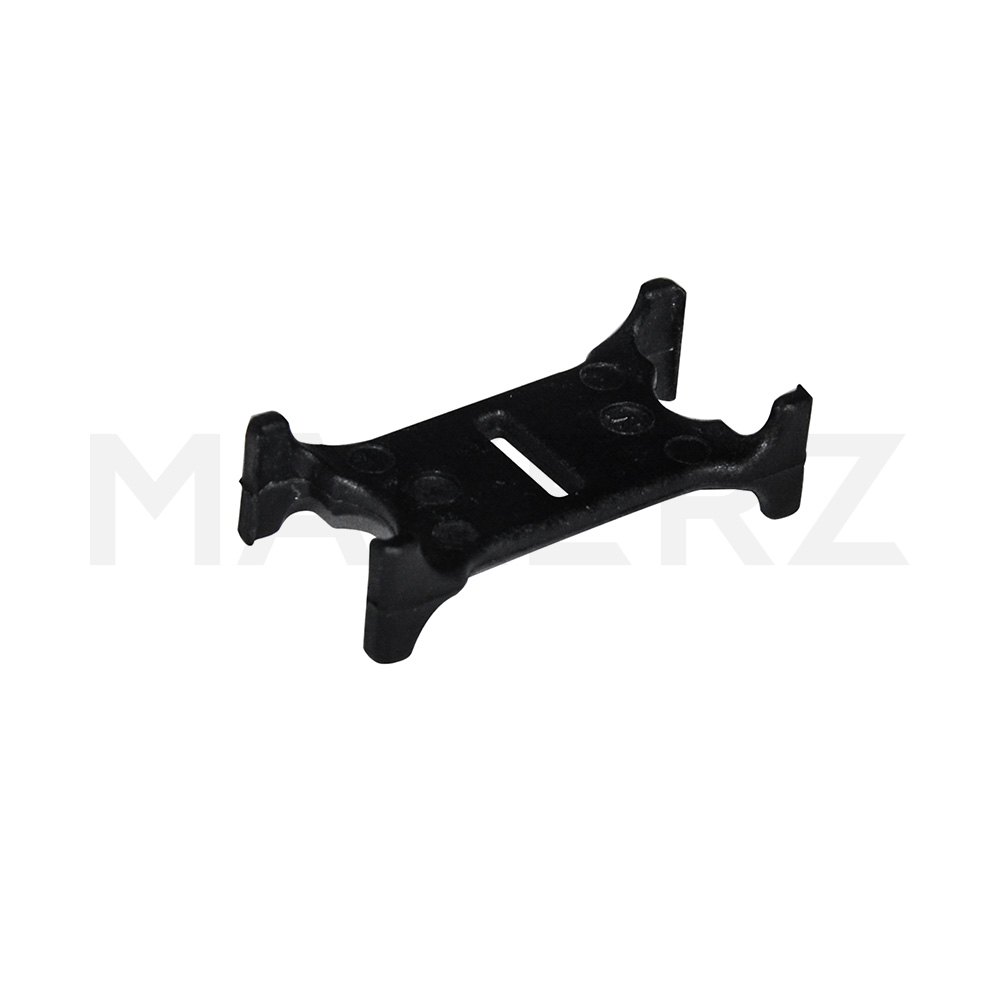

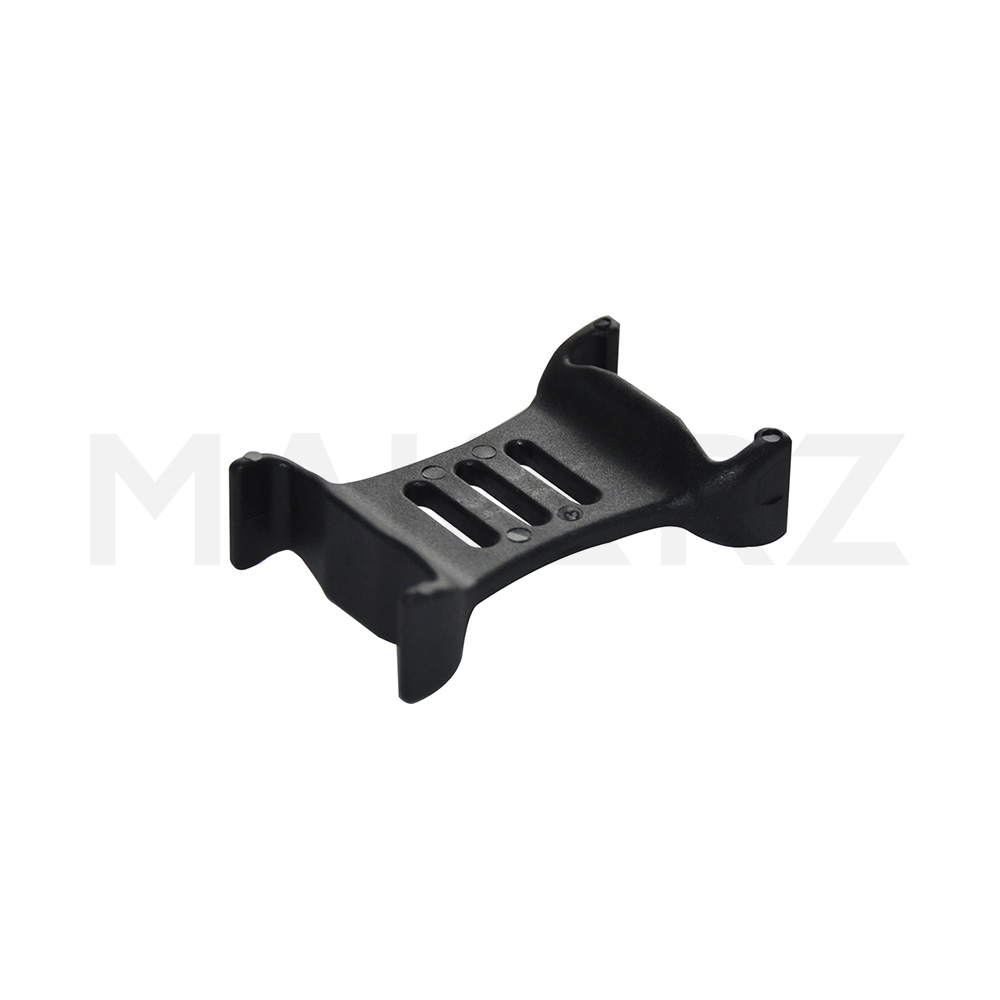

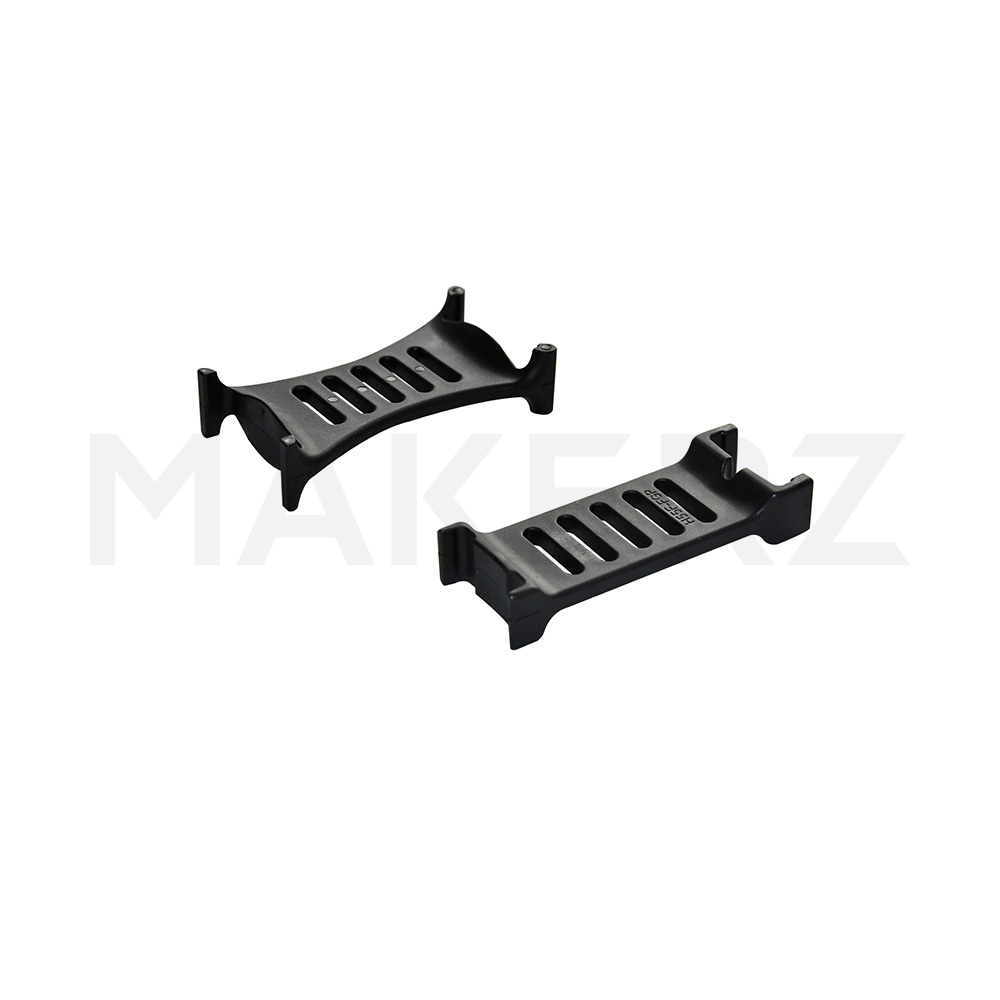

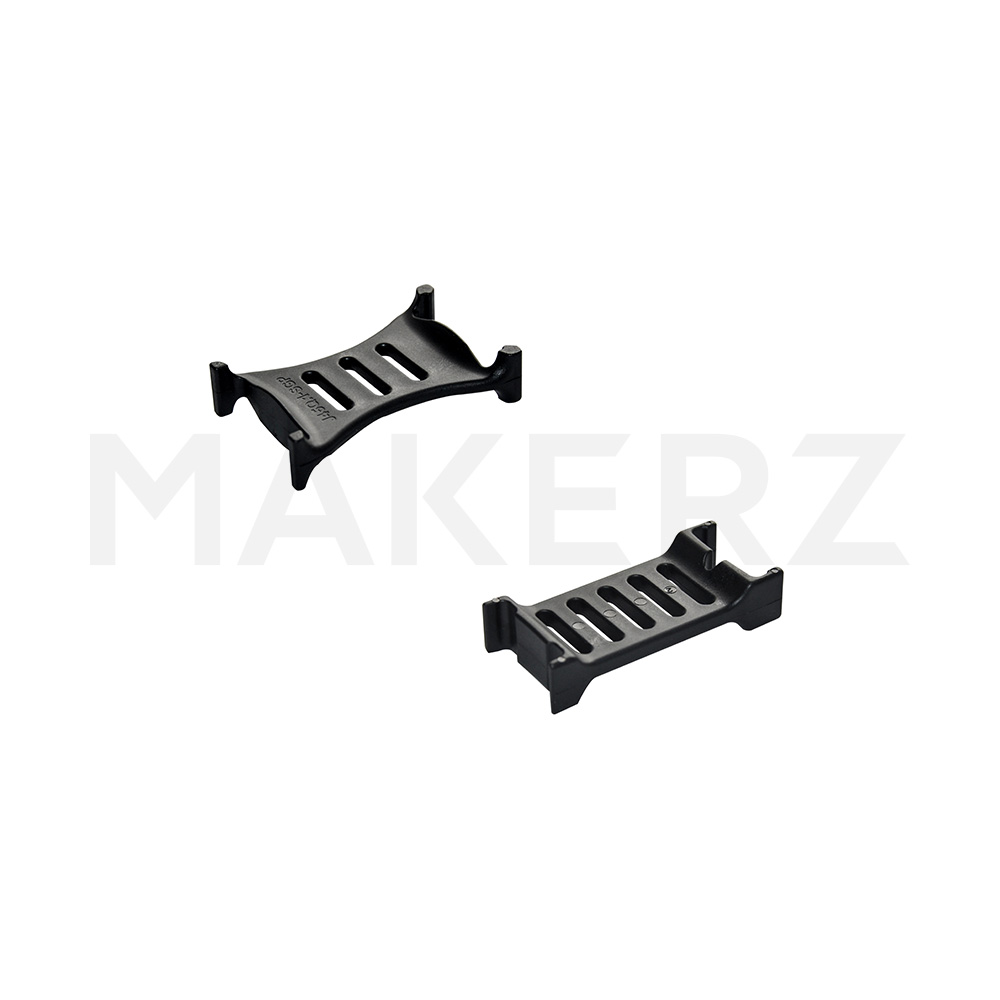

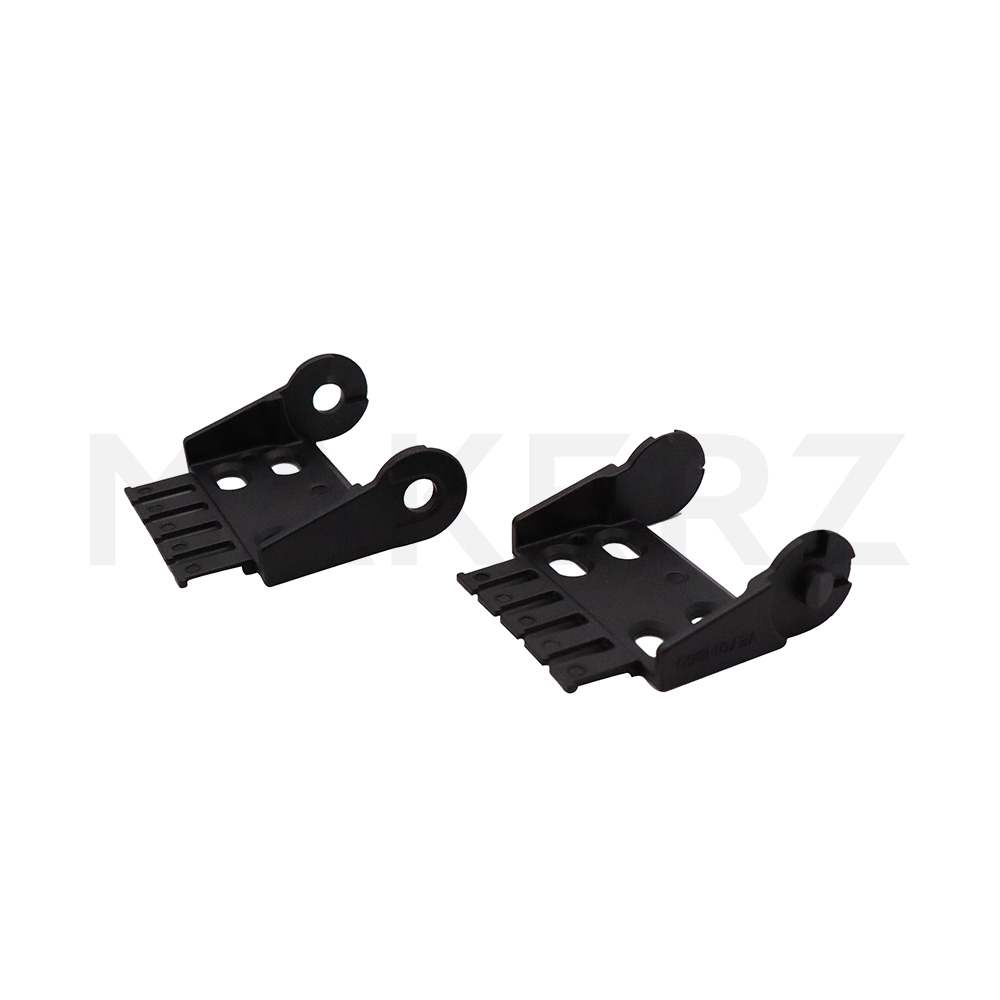

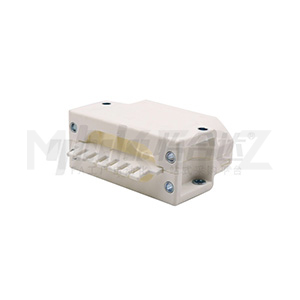

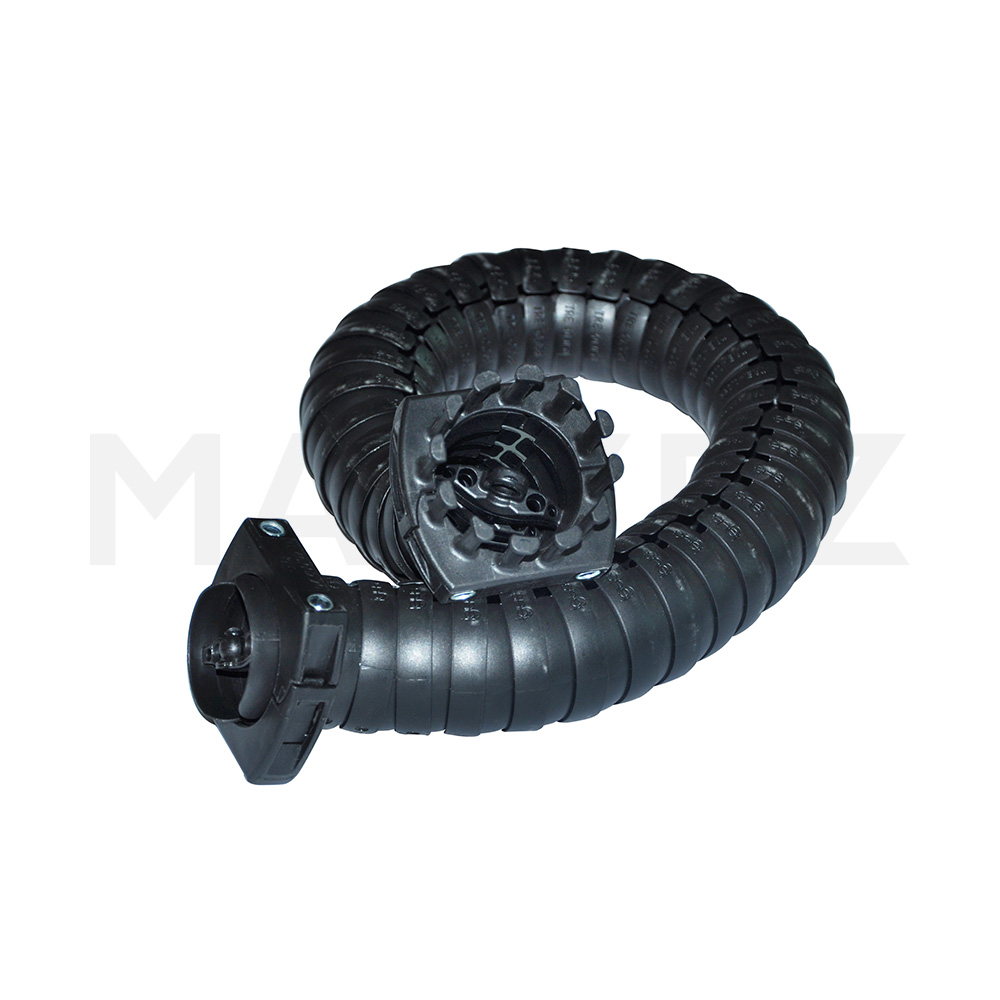

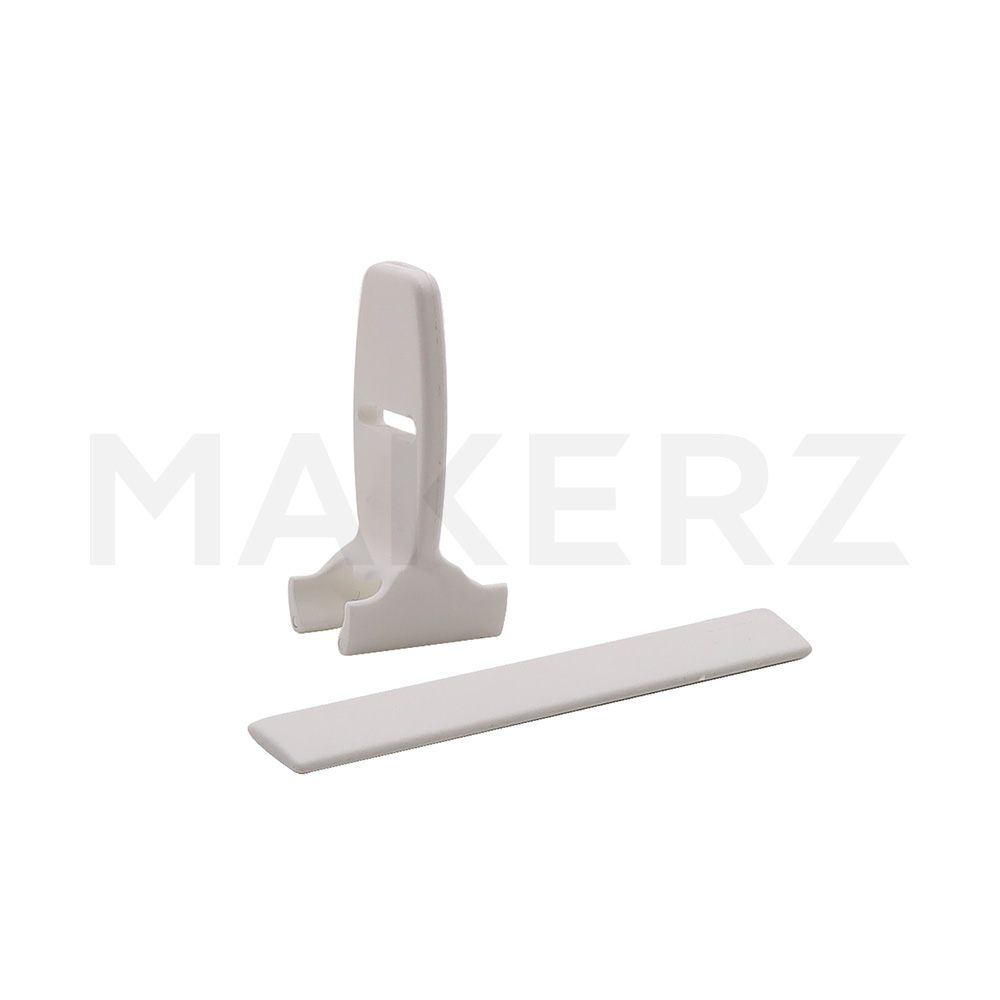

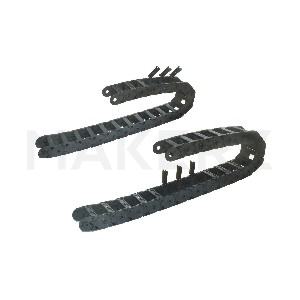

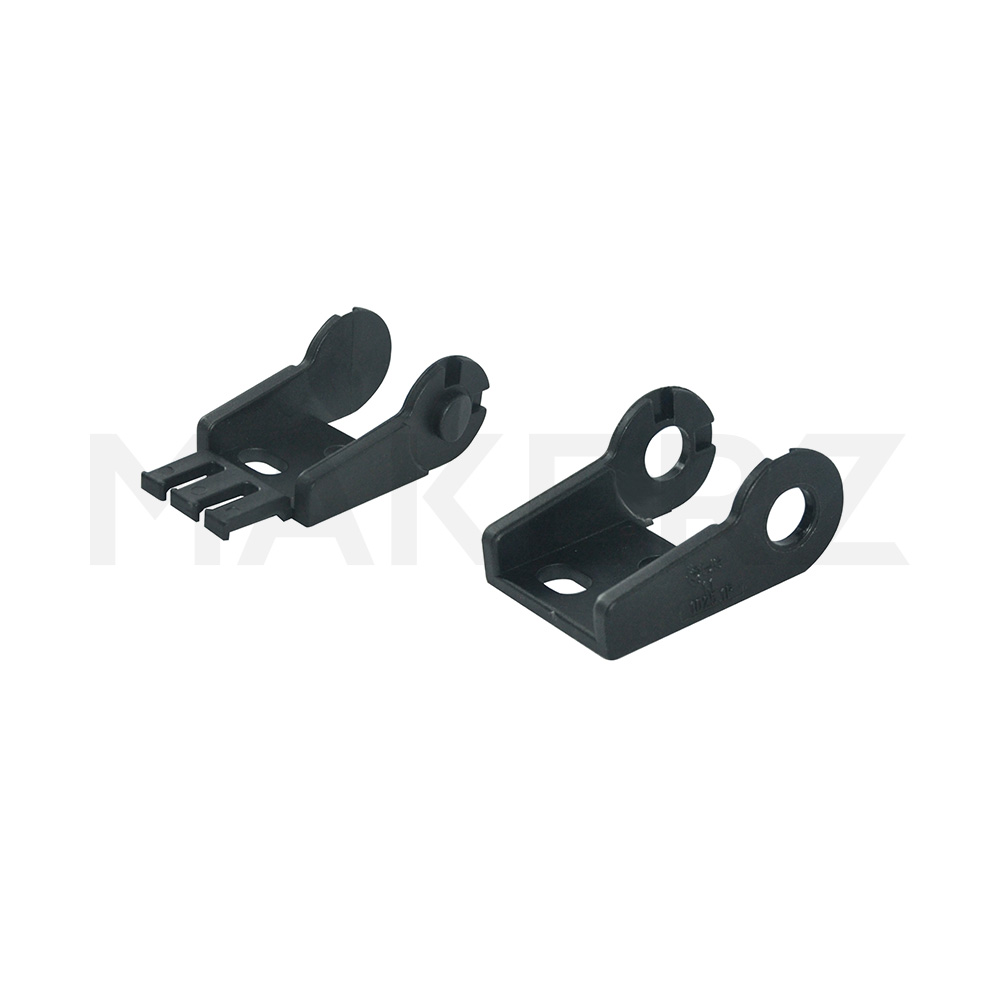

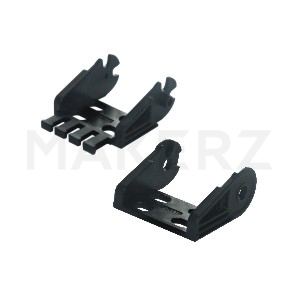

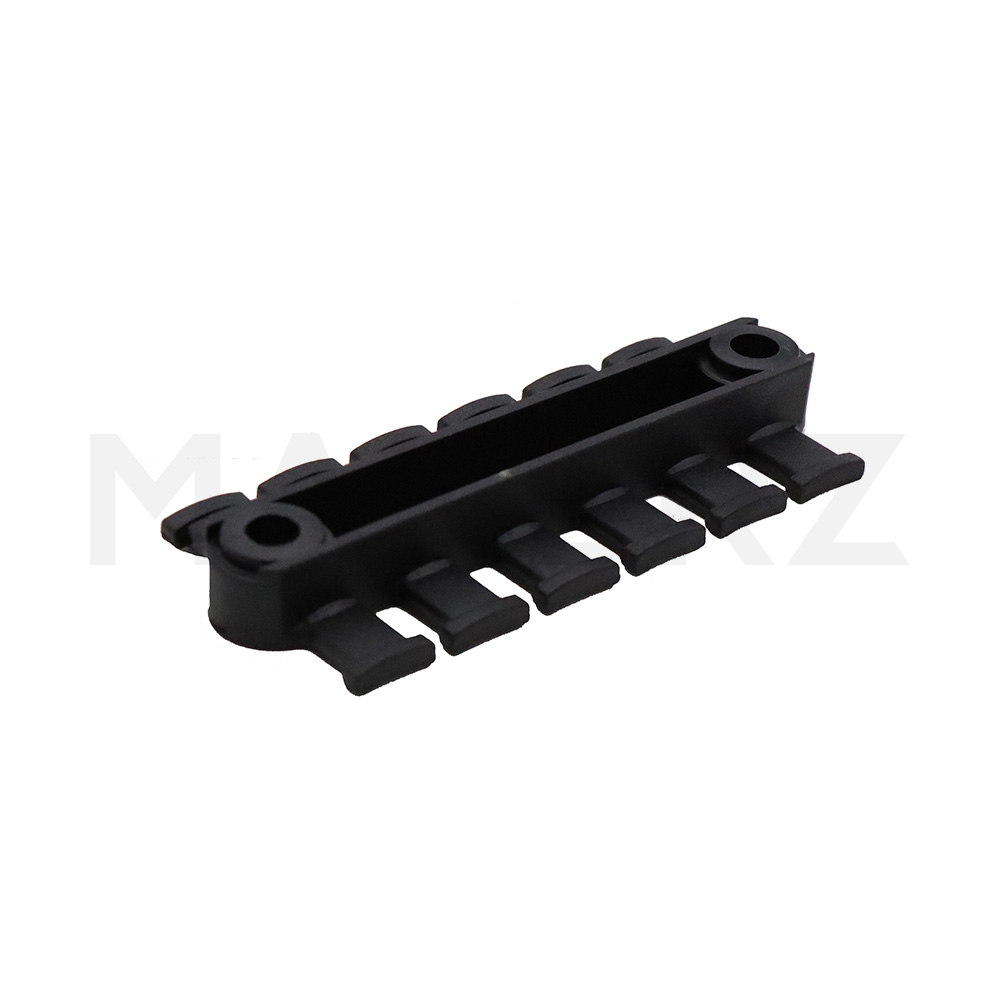

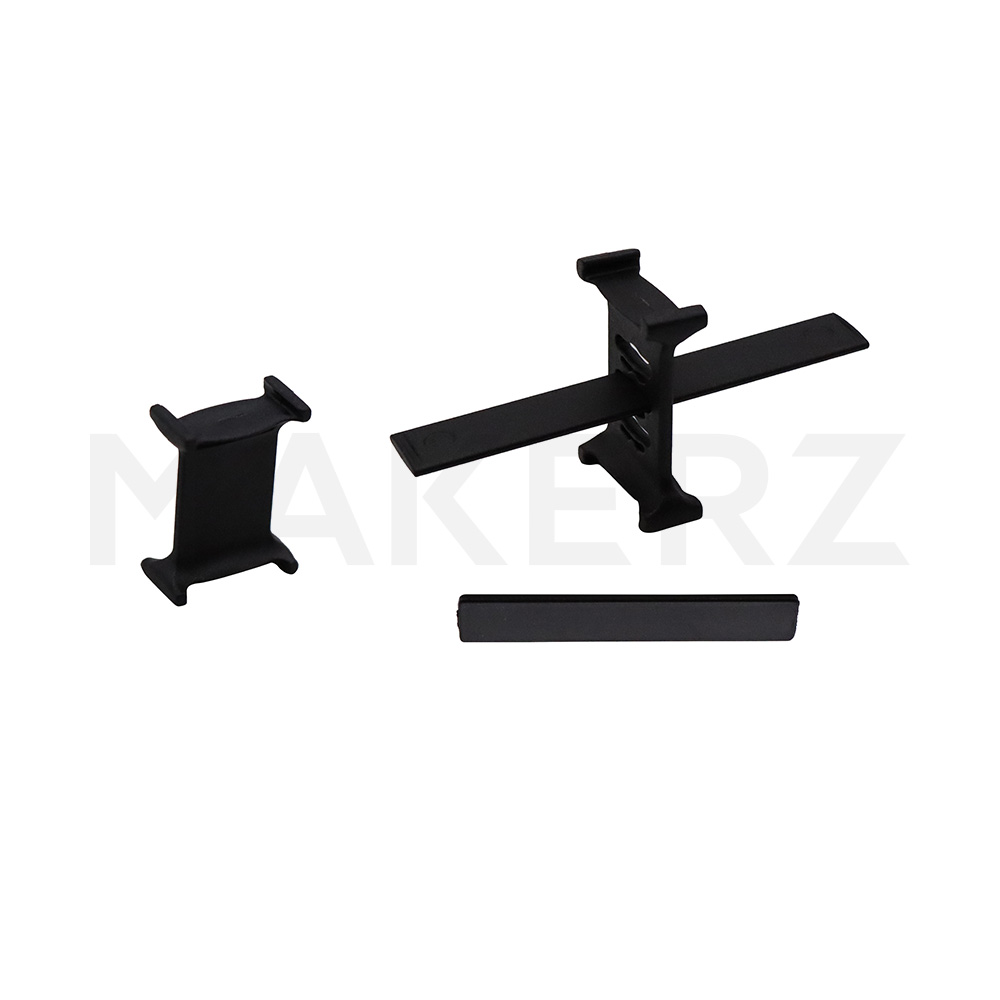

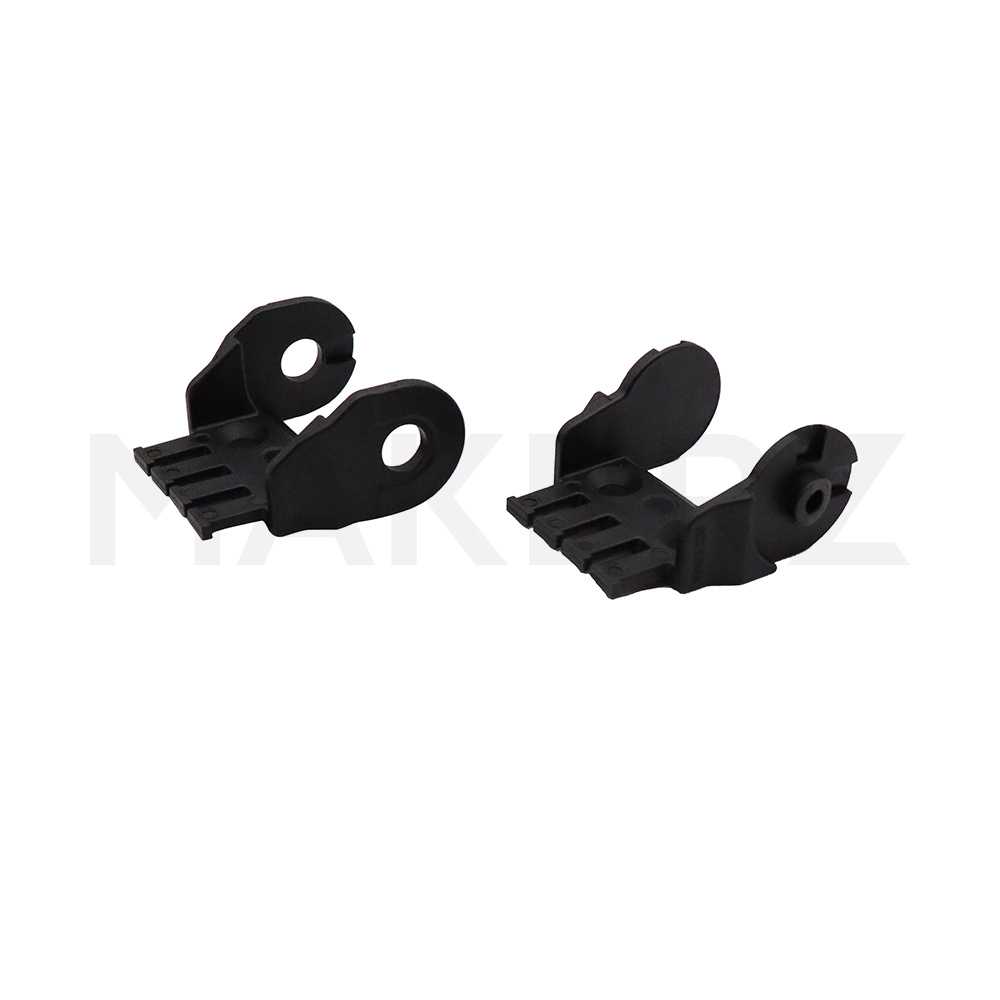

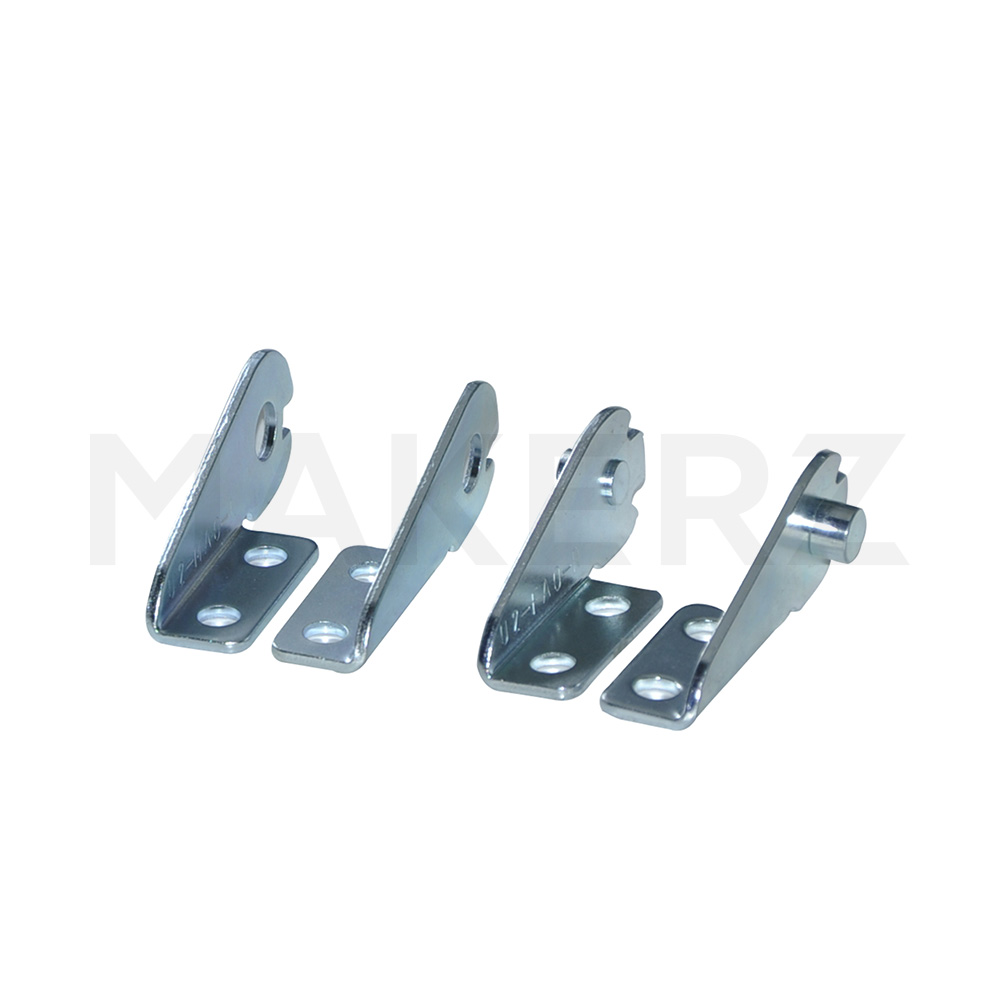

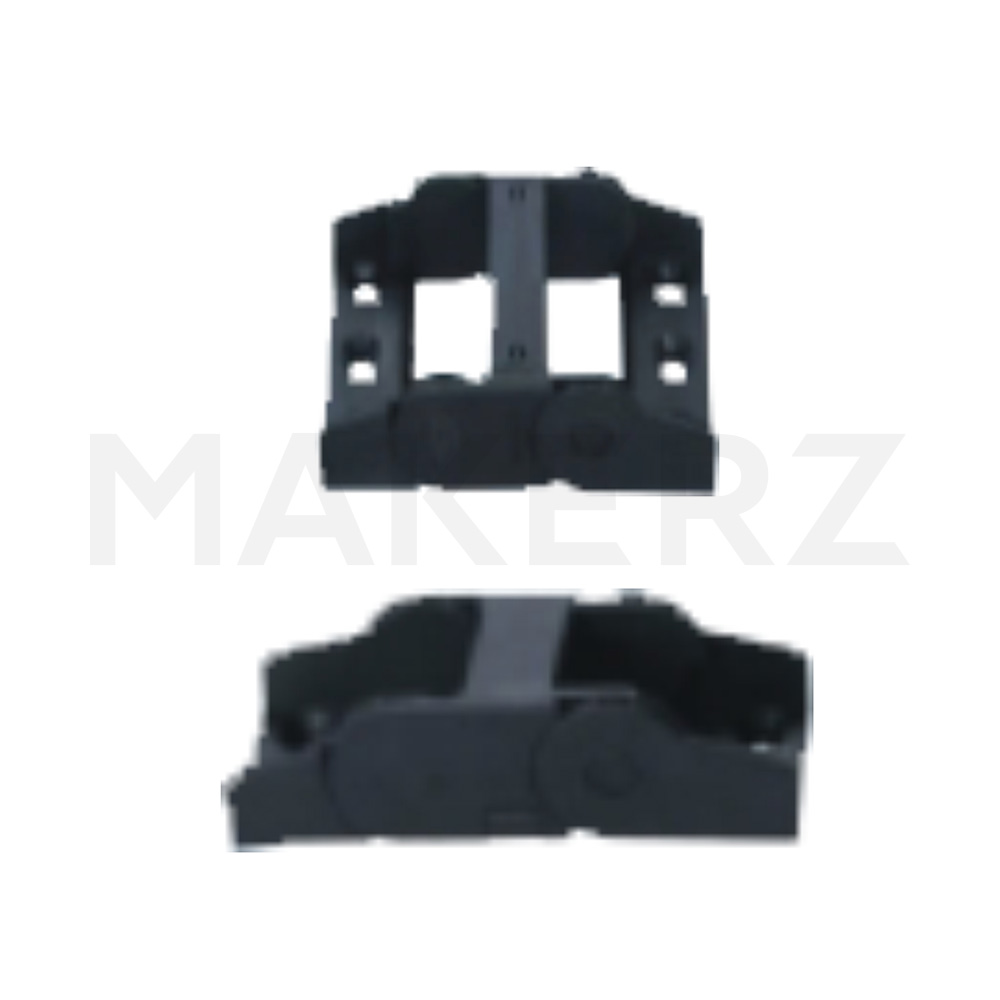

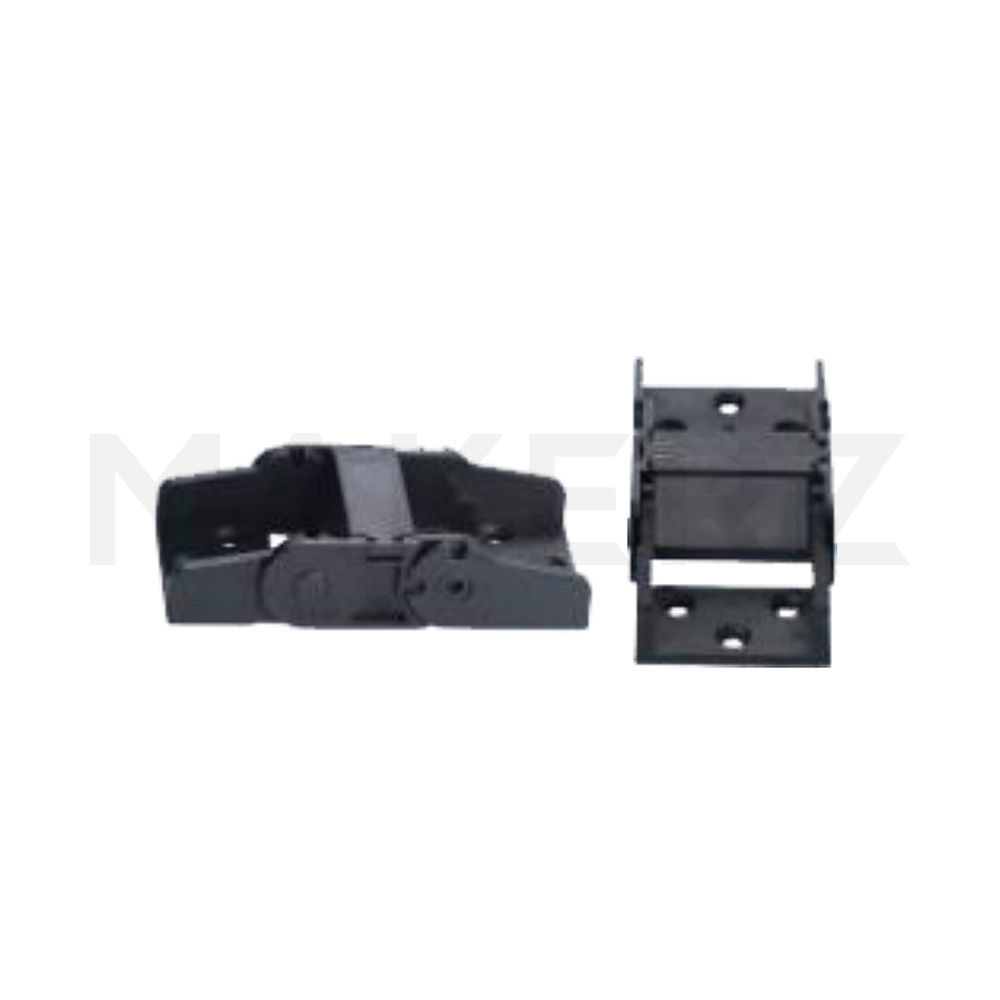

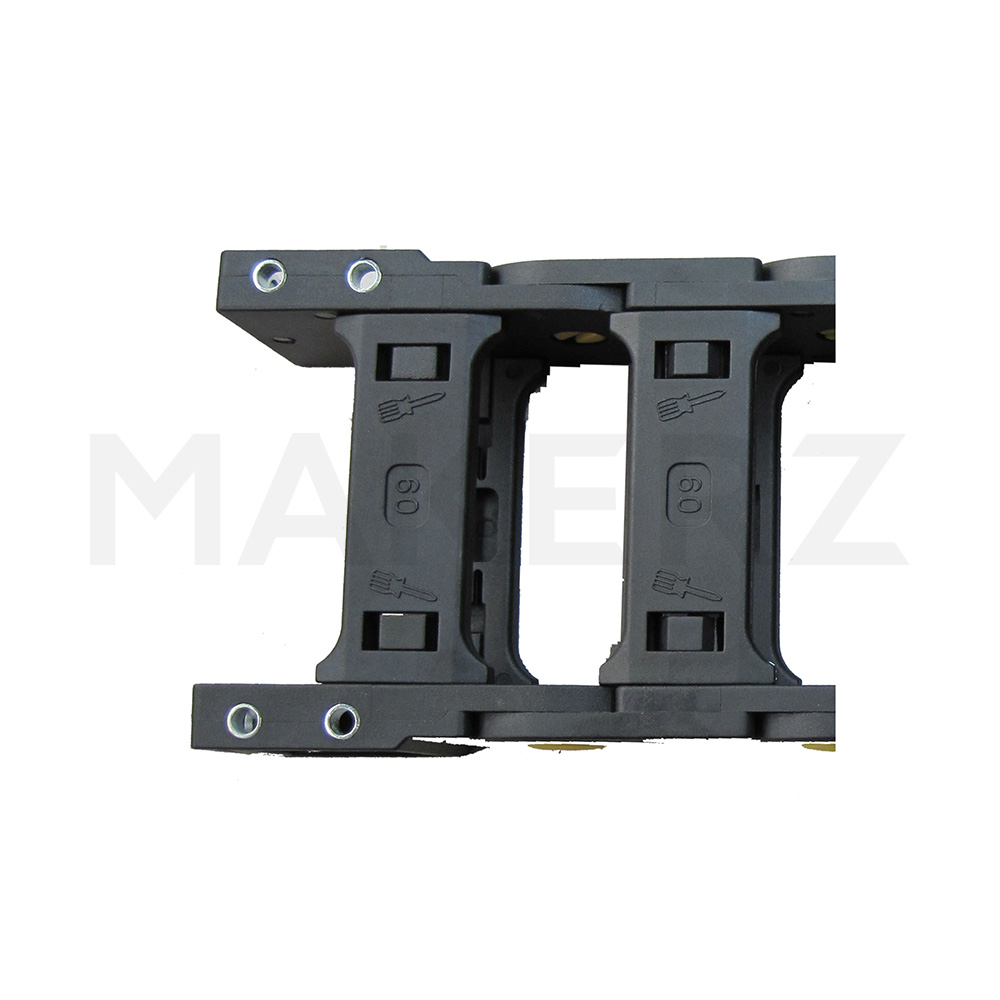

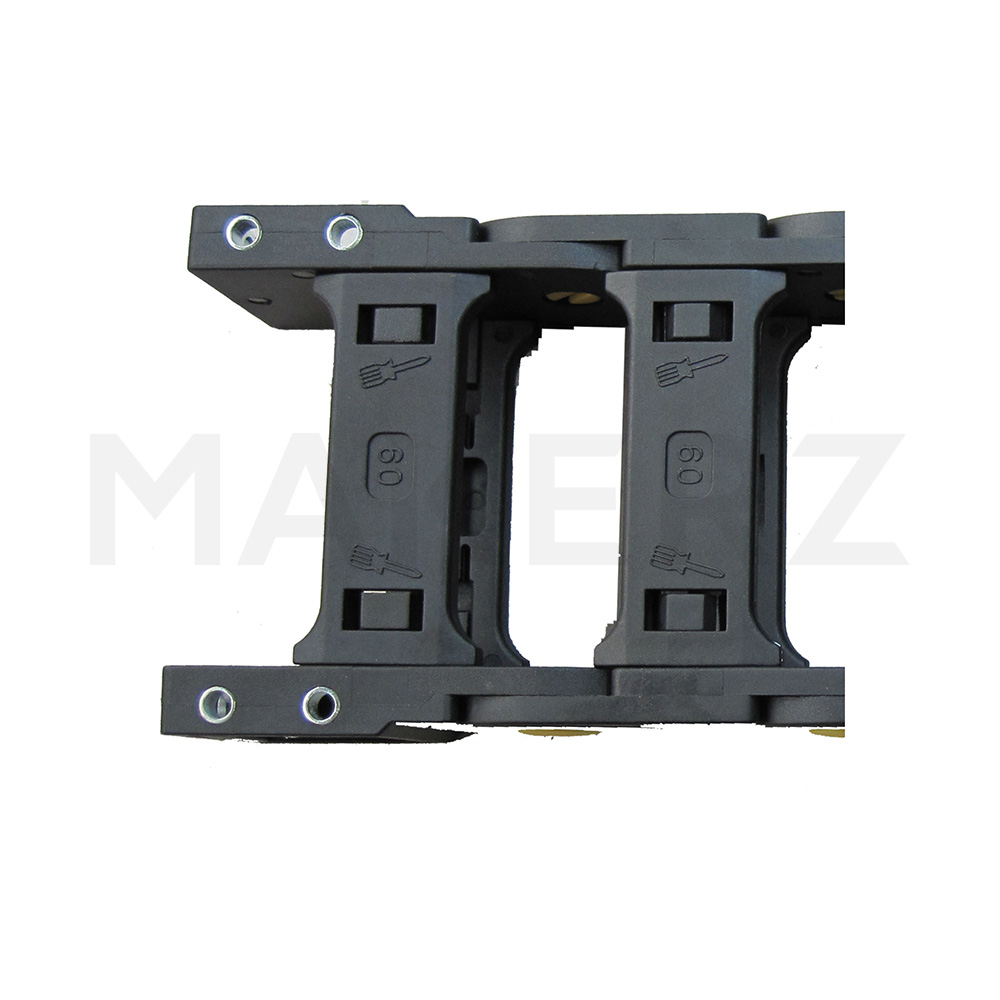

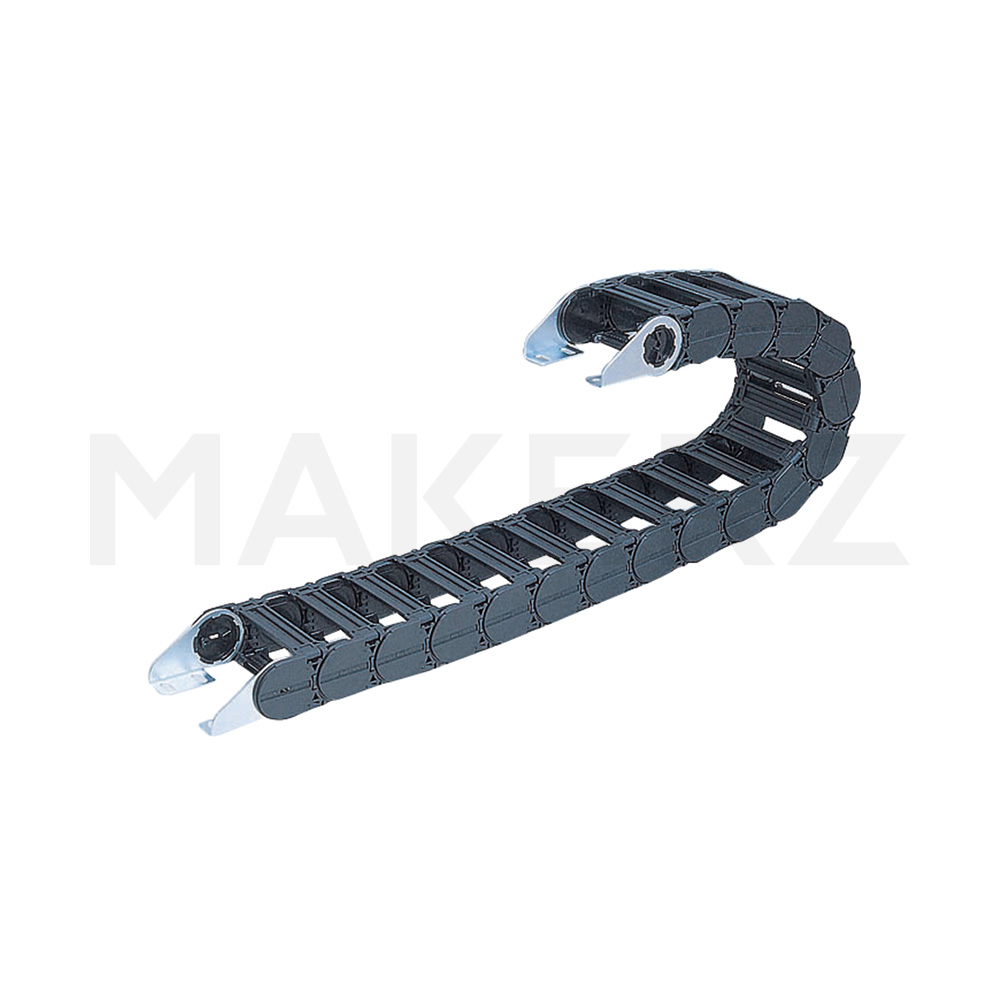

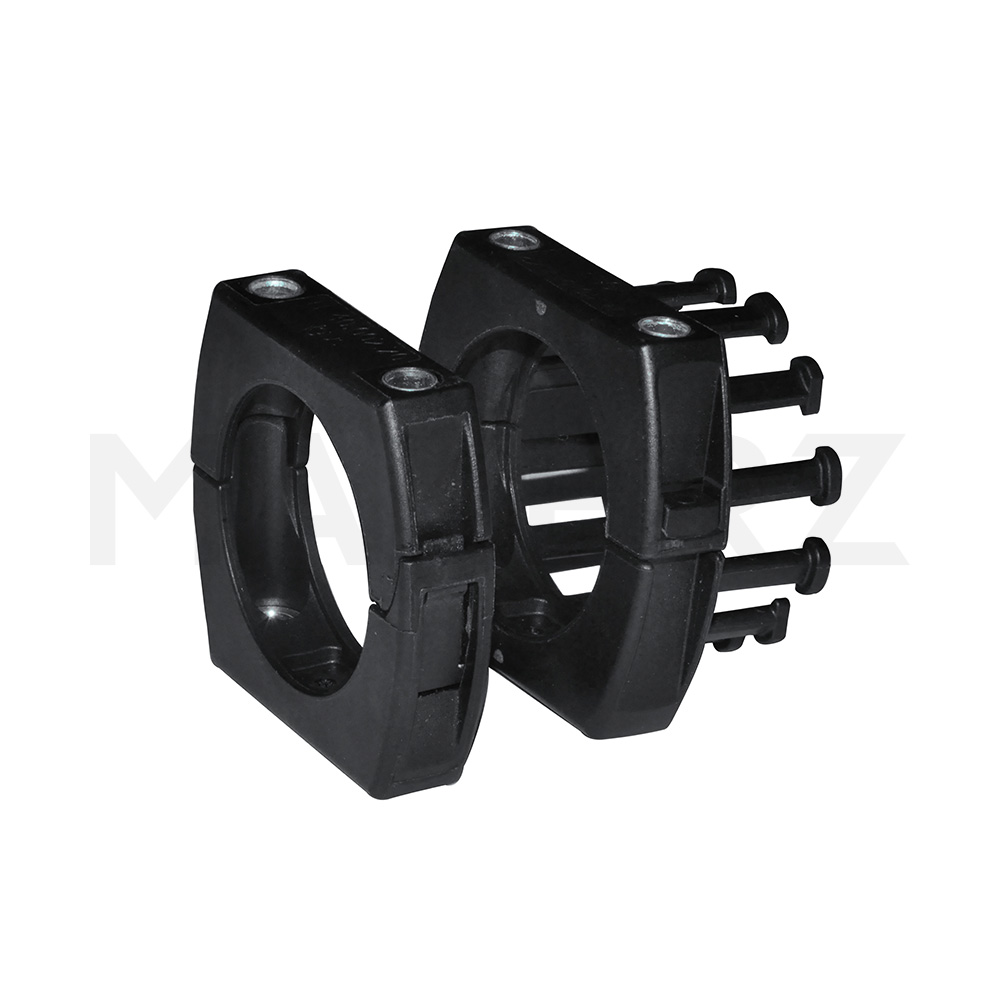

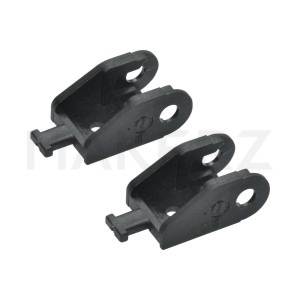

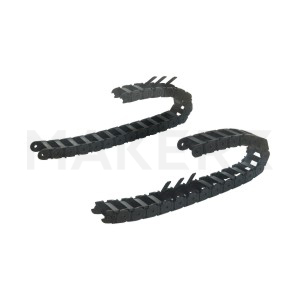

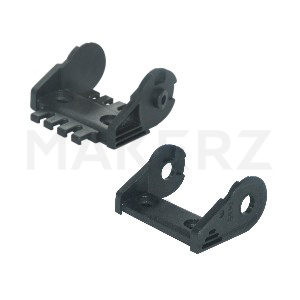

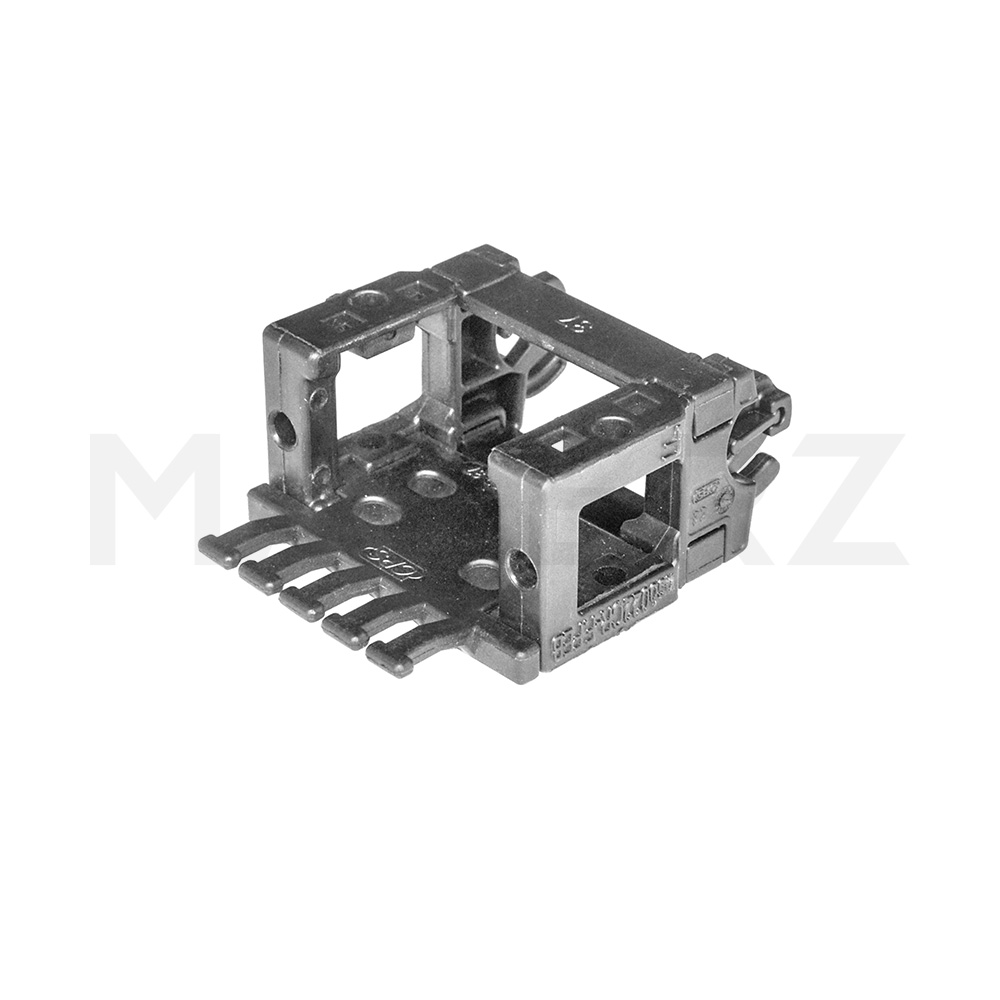

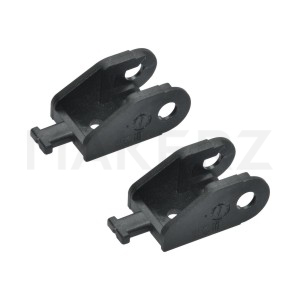

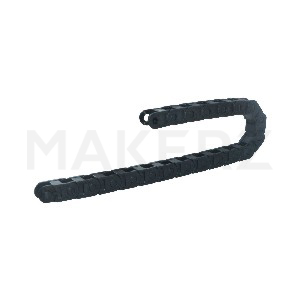

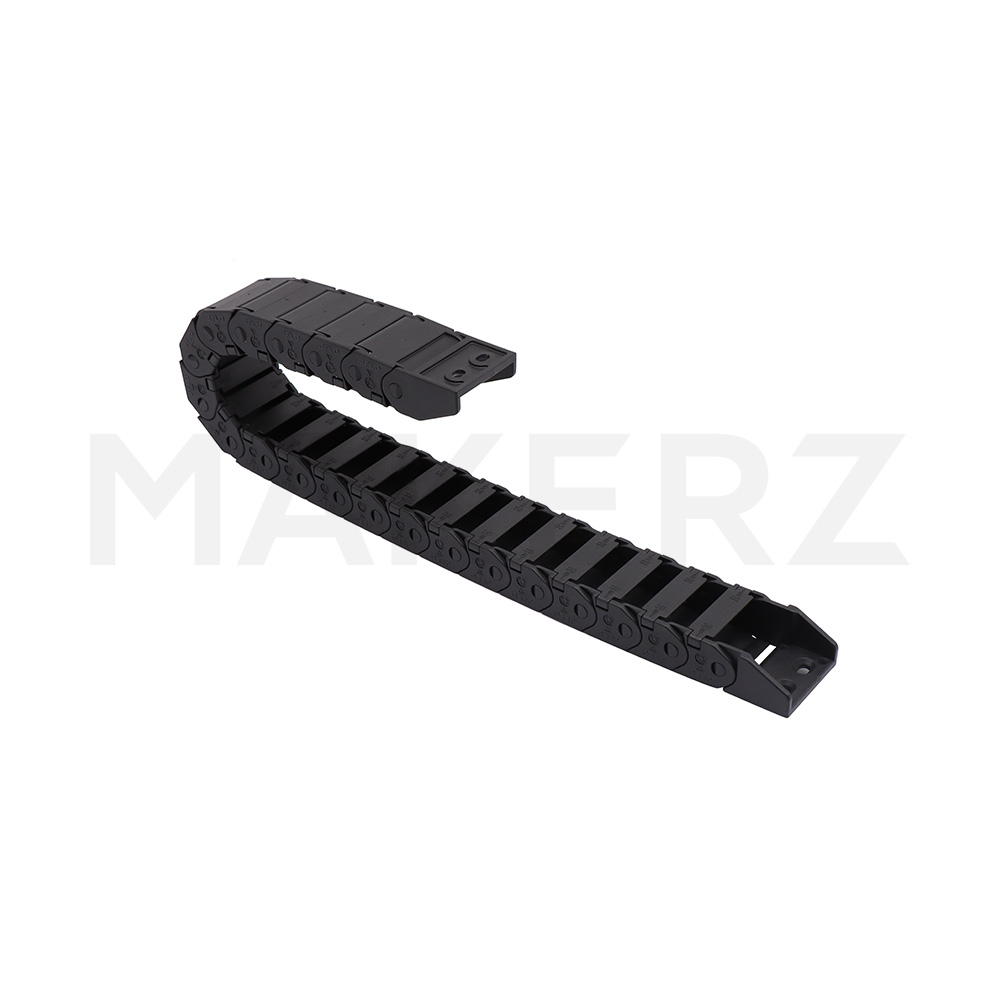

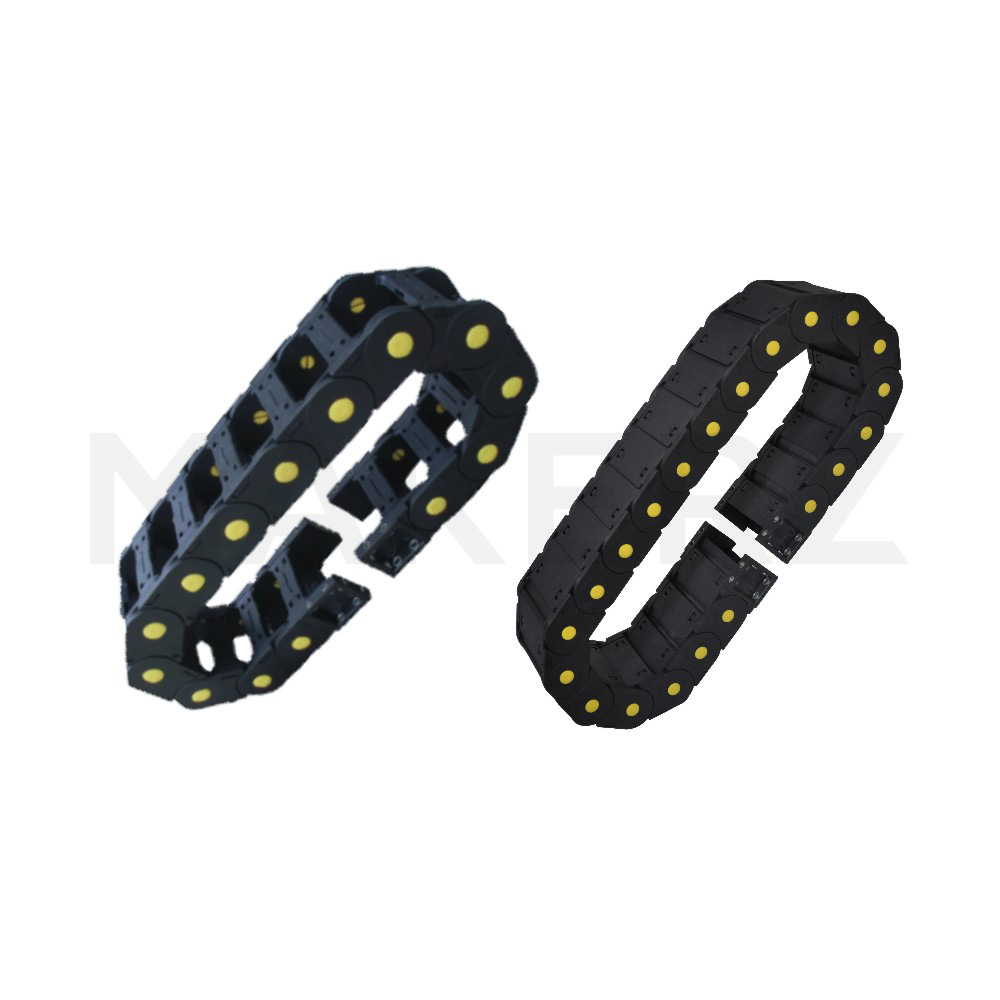

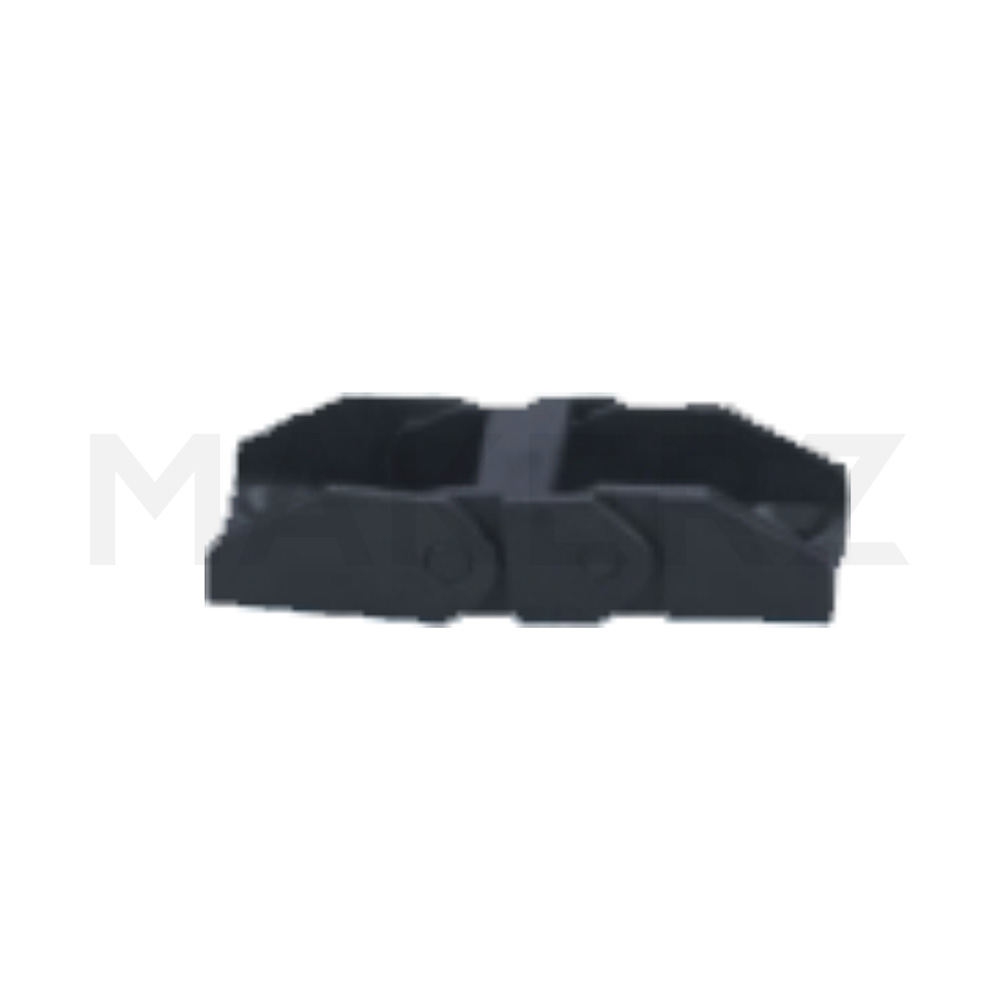

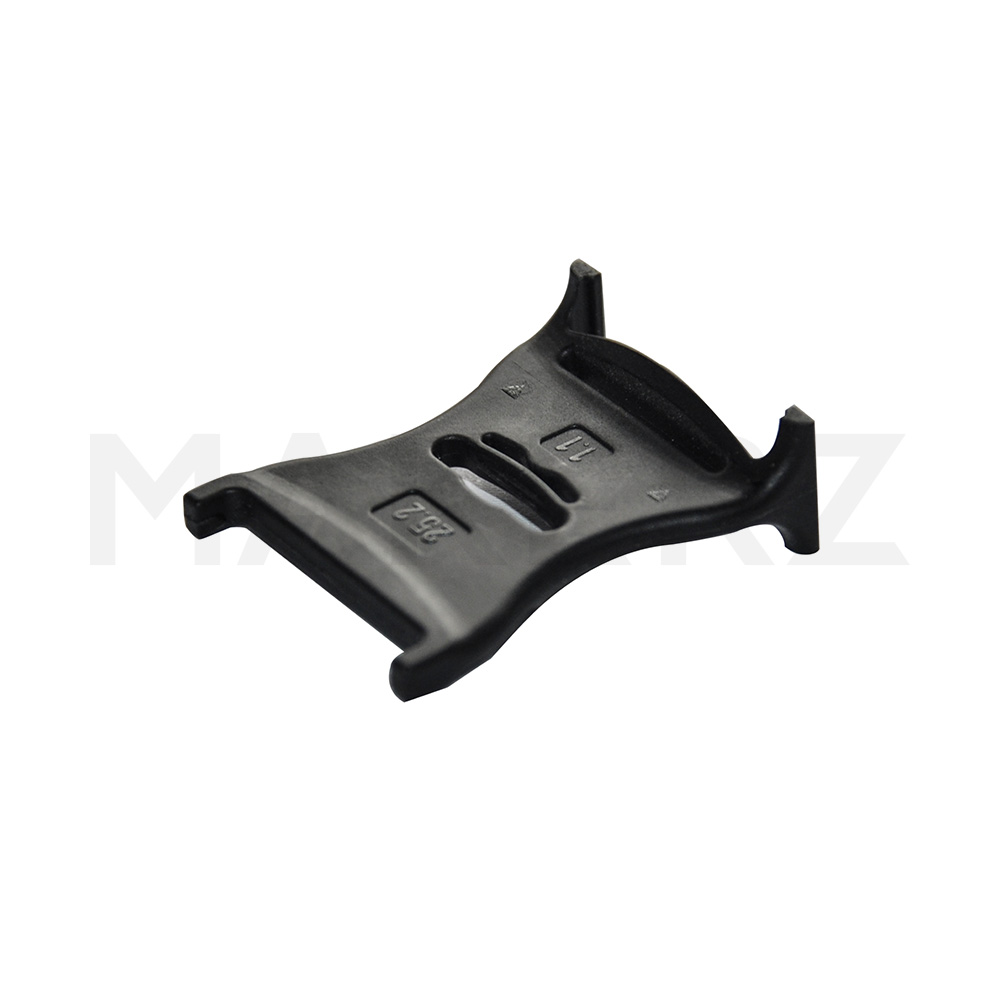

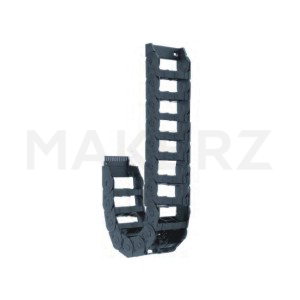

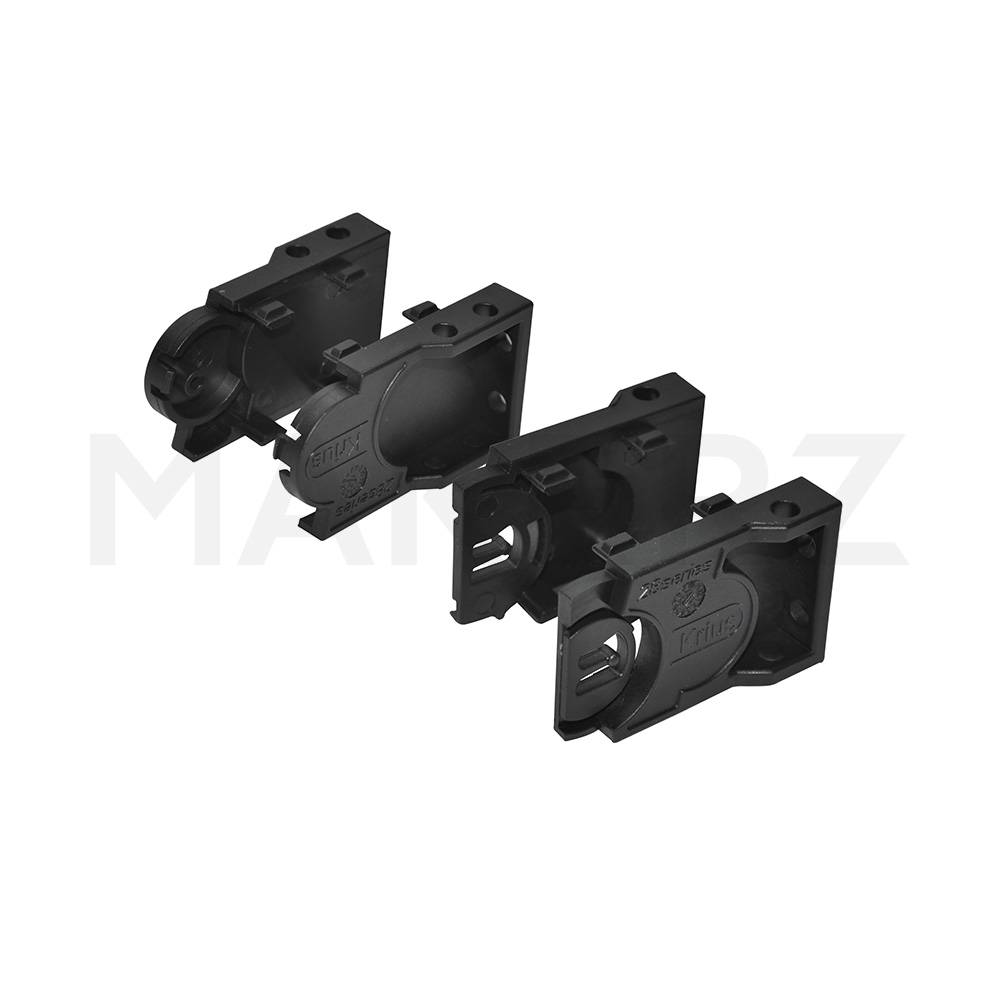

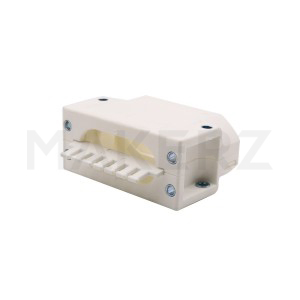

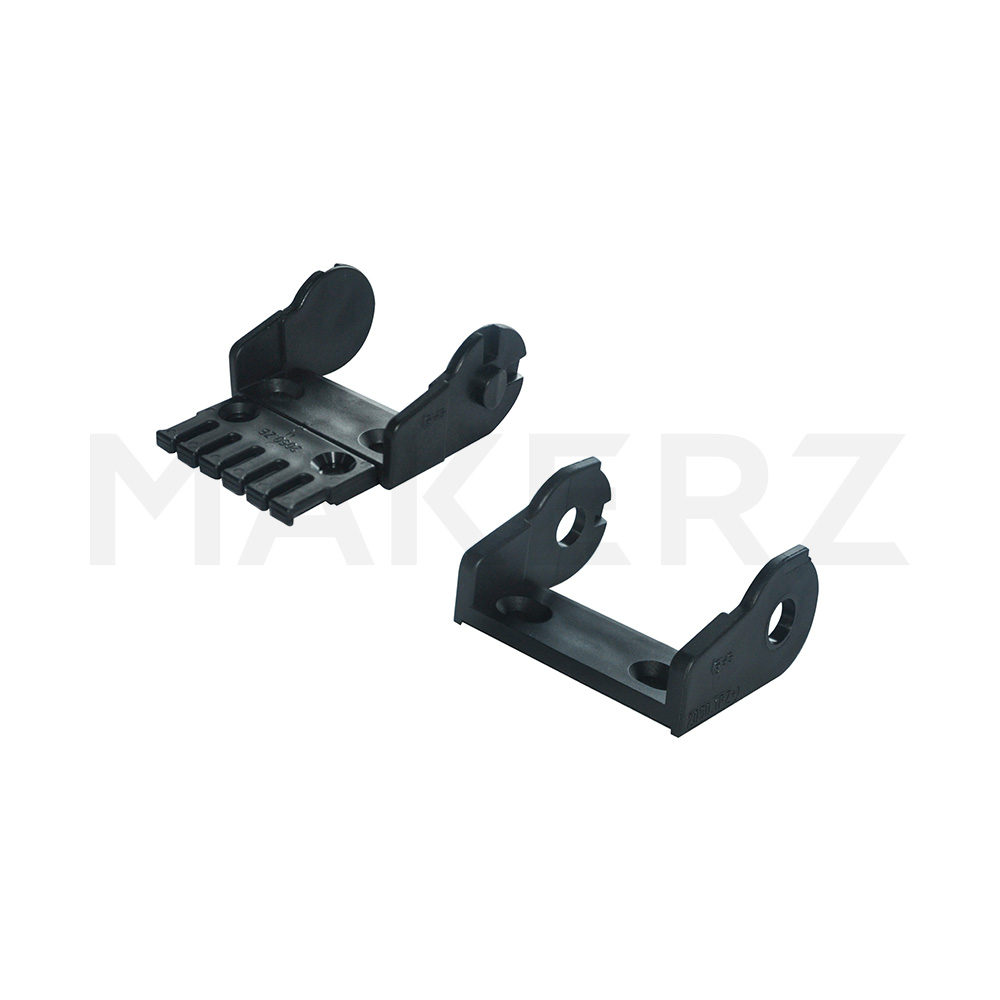

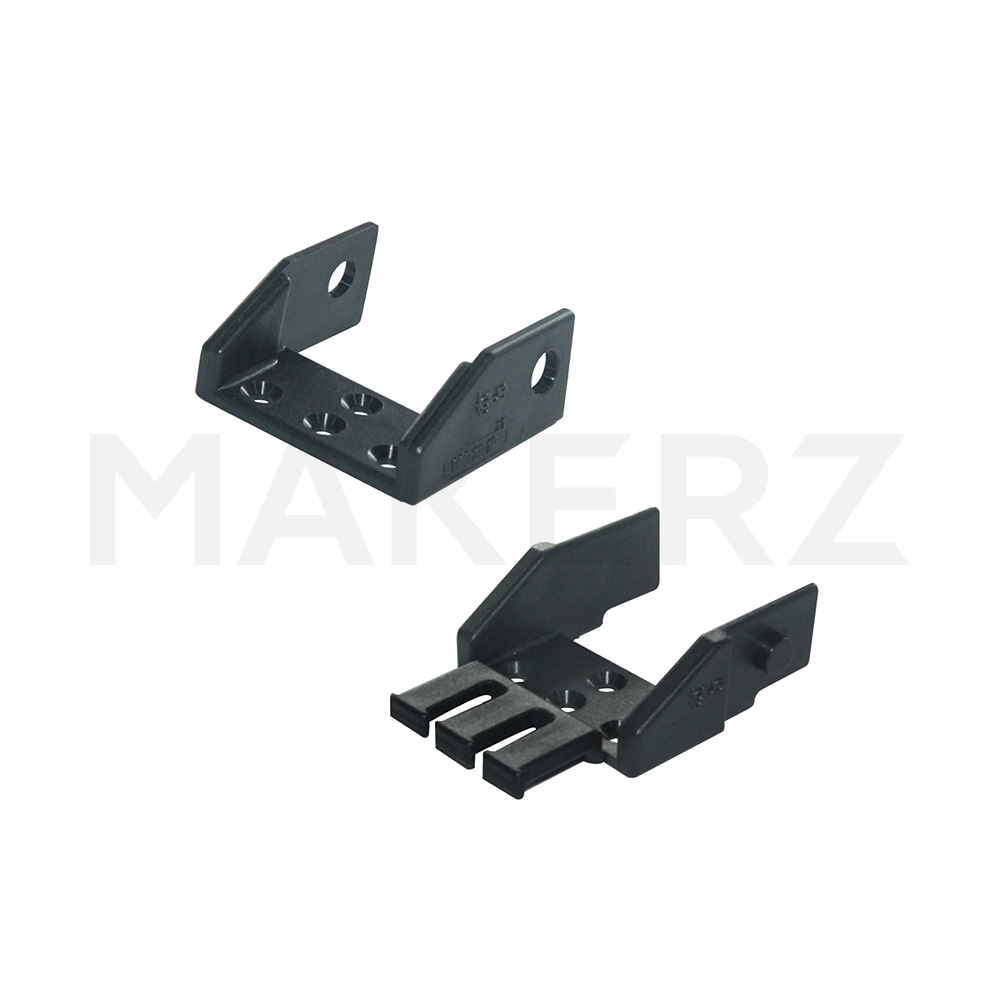

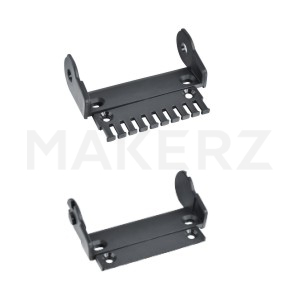

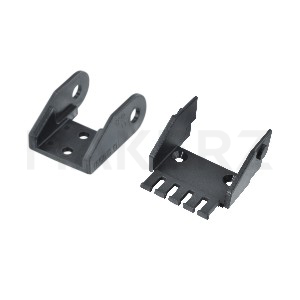

ケーブルキャリアを販売する通販サイトです。可動部でのケーブル・ホースの誘導・保護に使用され、距離調整や絶縁・振動吸収に使うスペーサーも取り扱い。内幅・高さ・厚さも豊富なバリエーションからお選びいただけます。

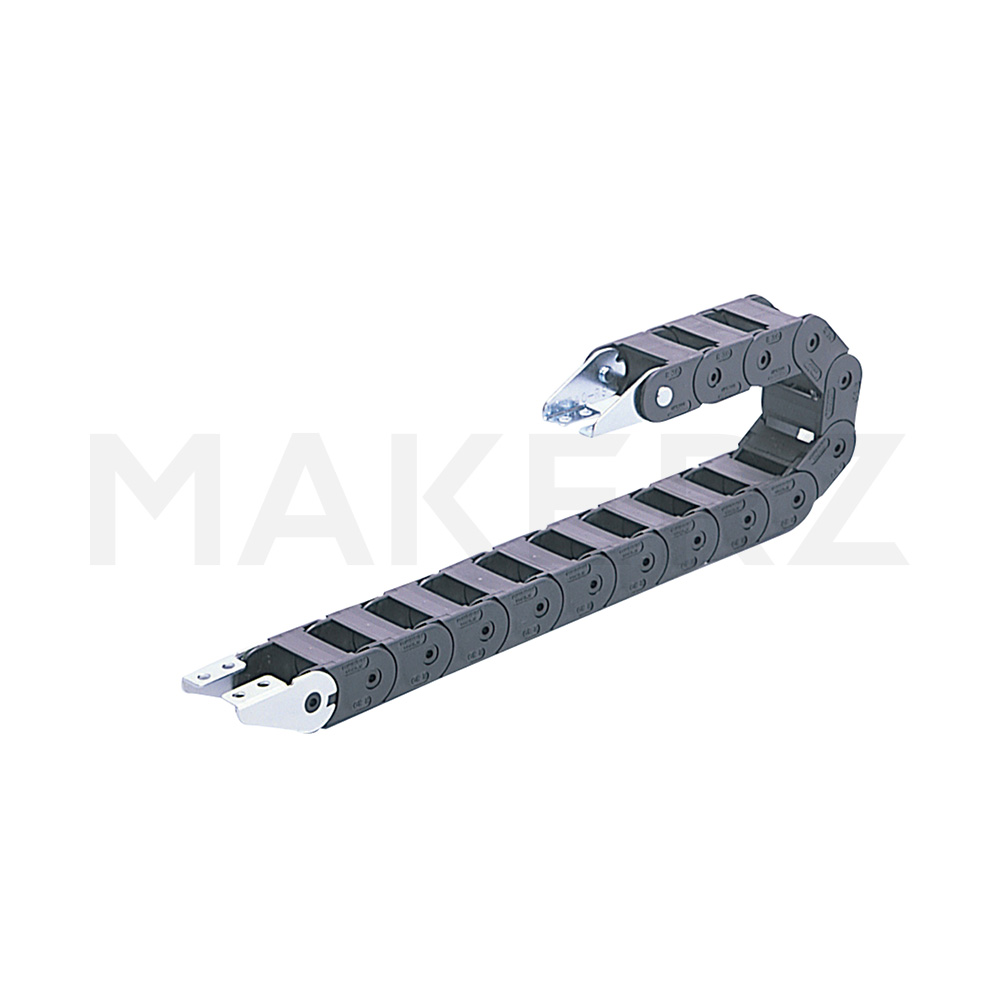

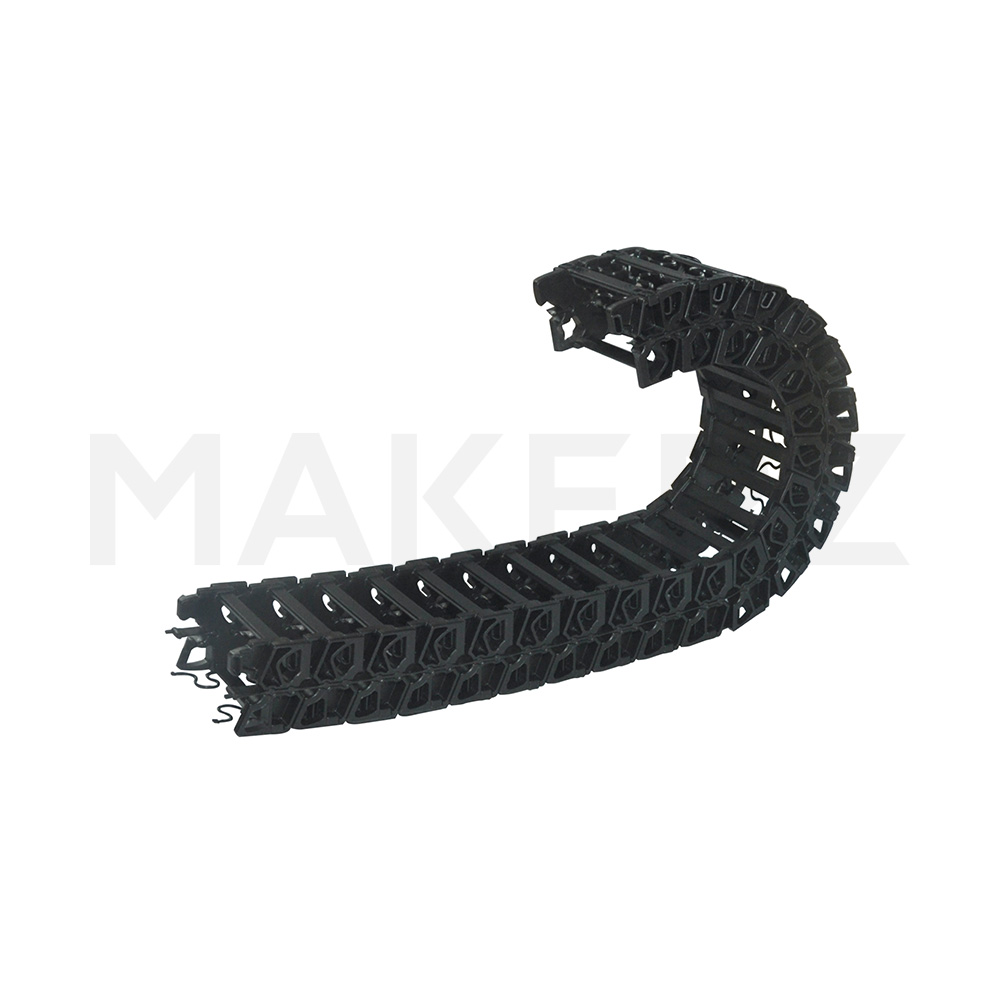

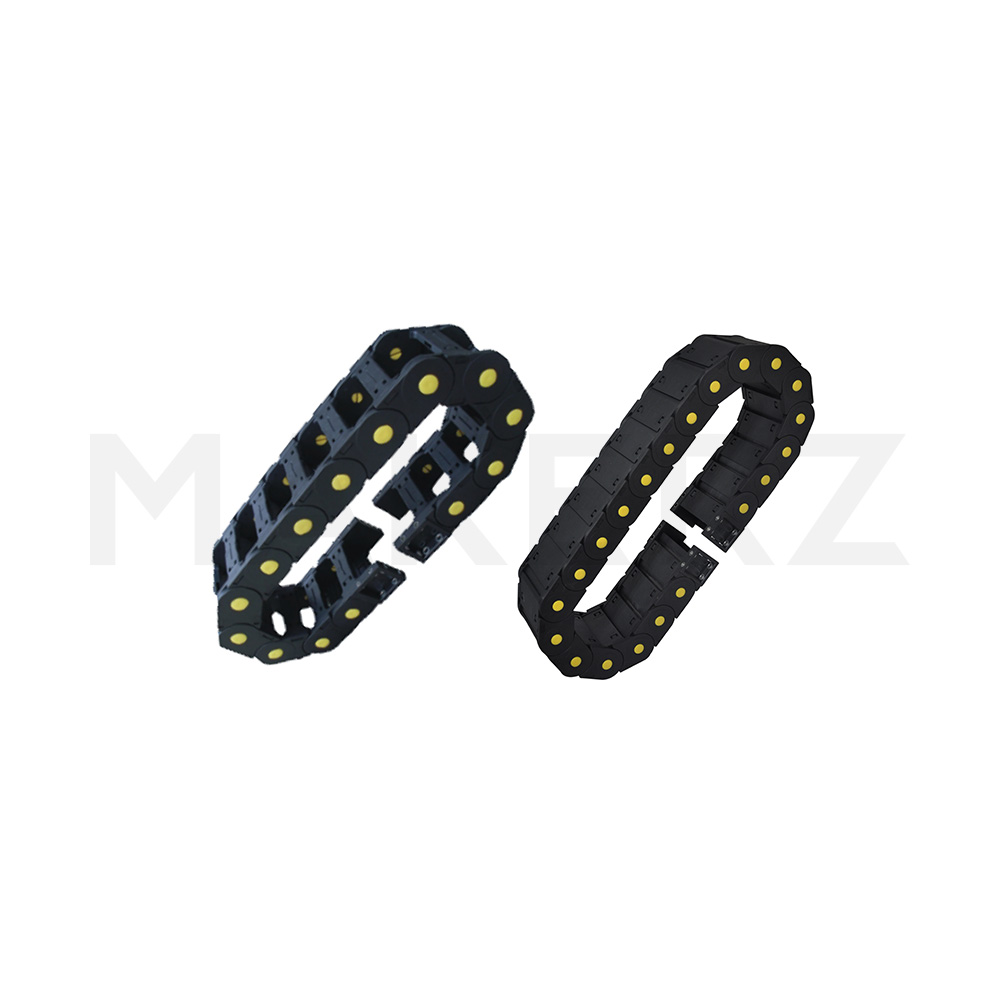

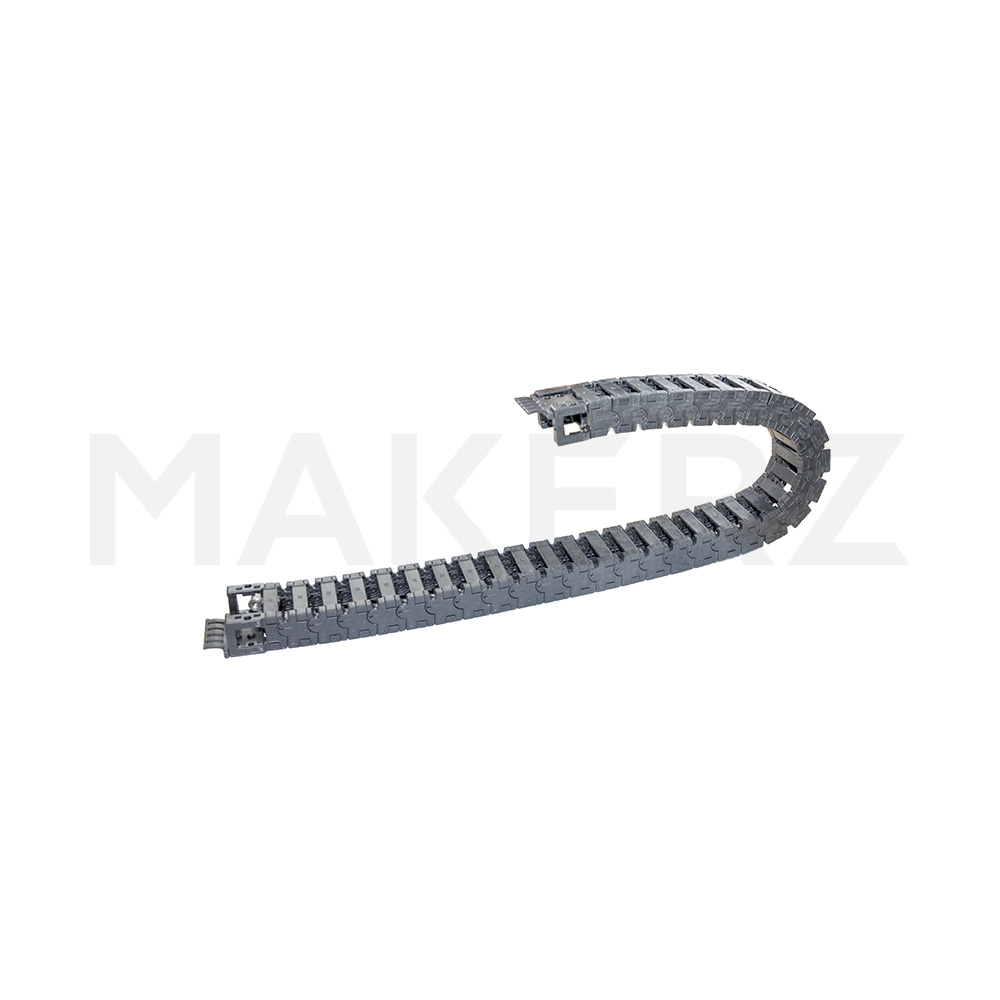

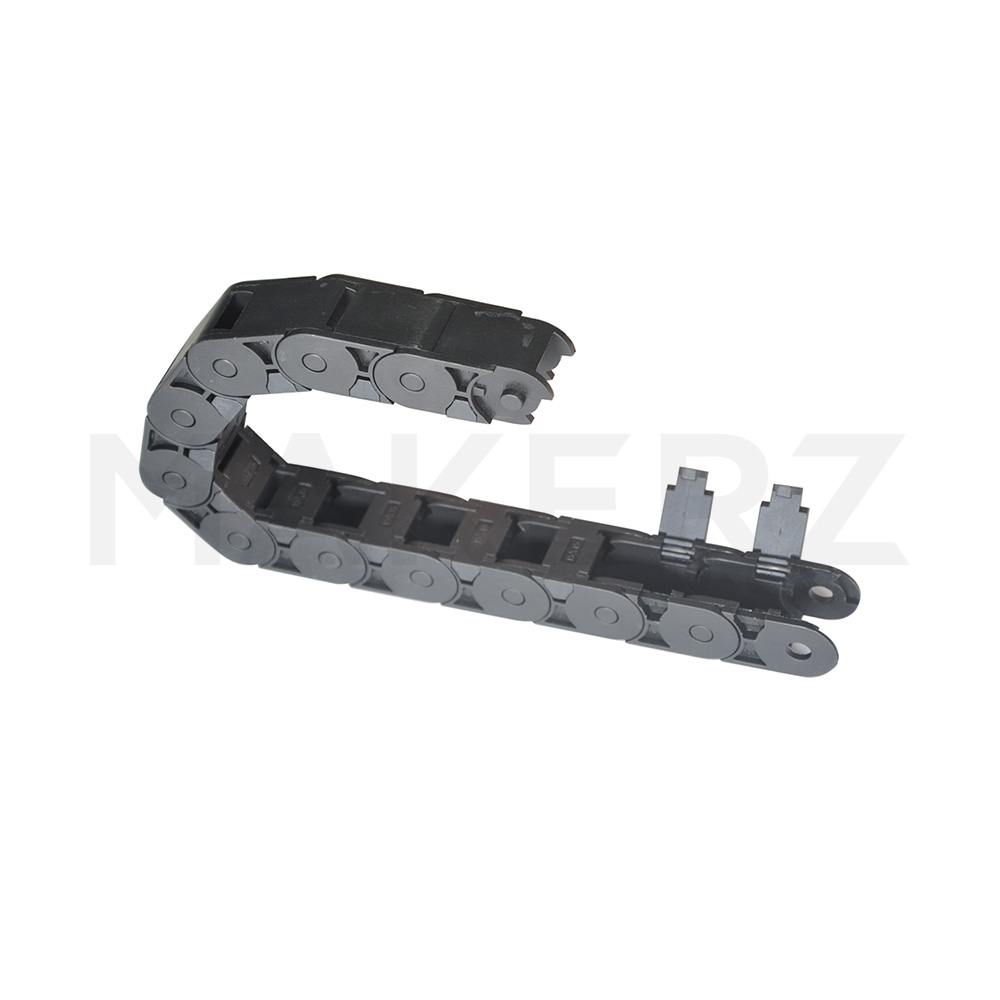

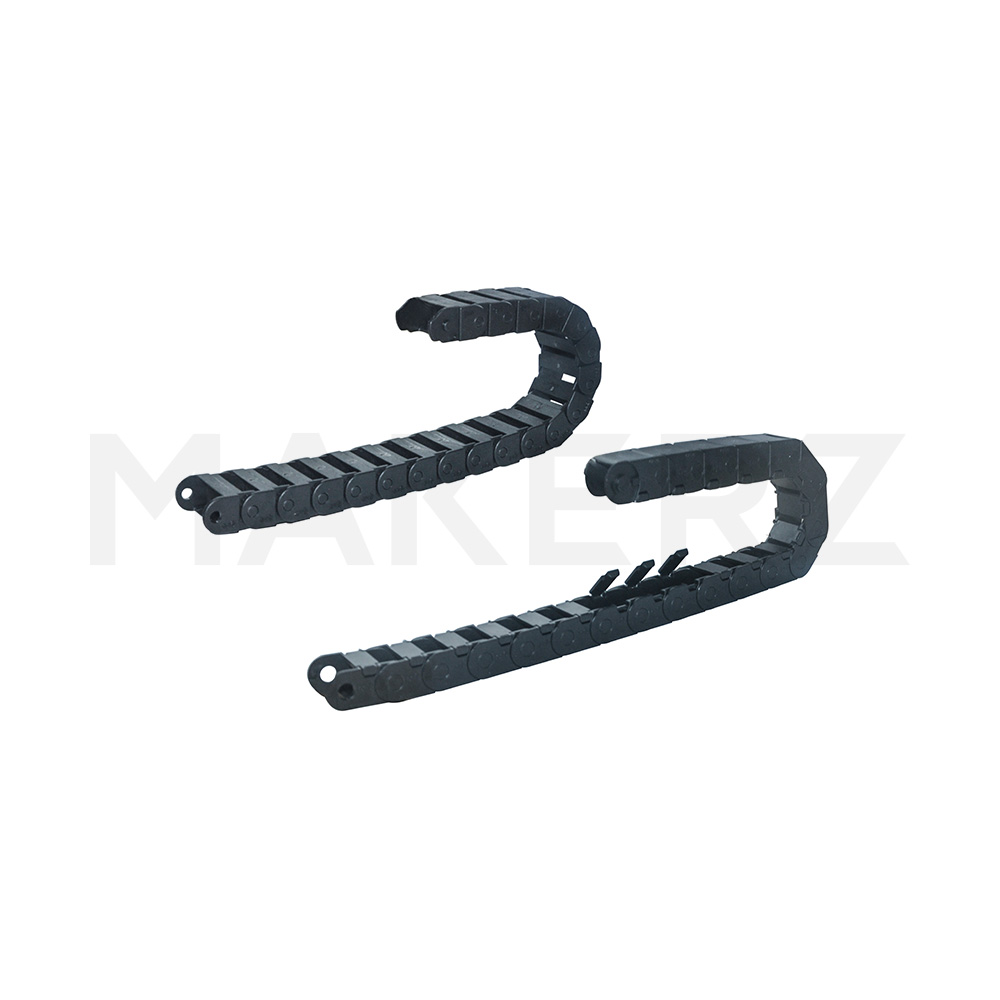

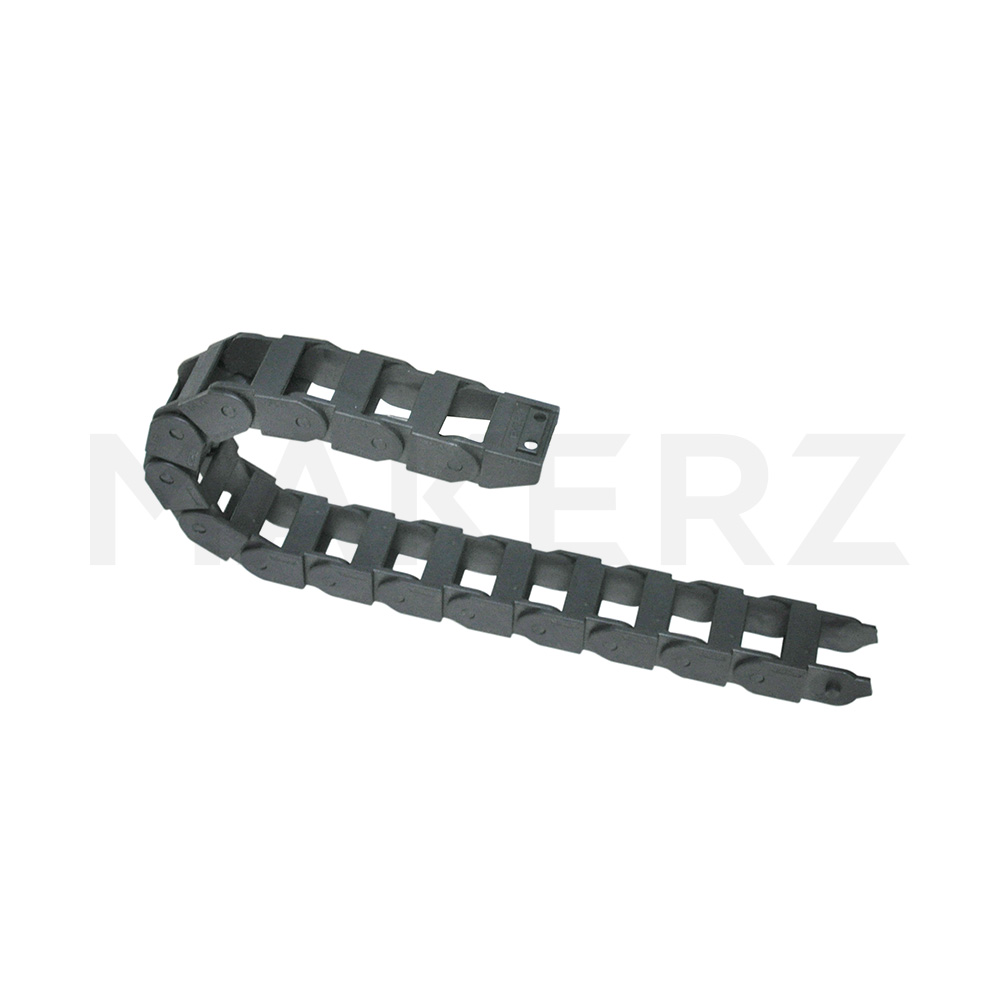

ケーブルキャリアとは、移動部のケーブルやホースを保護・整理するケーブルキャリア。機械の稼働部に追従してケーブルを案内し、断線やねじれを防止します。工作機械、搬送装置、産業ロボットなど、幅広い直動機構で使用される必須部品です。

ケーブルキャリアの特長・用途

ケーブルキャリアの主な特長

ケーブルの保護と寿命延長：屈曲による応力を分散し、ケーブルや配管の断線・破損を防止。設備の稼働率向上に貢献
整理された配線管理：複数のケーブル・ホースを一括収納でき、配線がすっきり整理され安全性が向上
高速・長距離移動に対応：高速移動や長ストロークにも対応する設計で、様々な機械仕様に適合
メンテナンス性の向上：ケーブルの追加・交換が容易な開閉式タイプもあり、保守作業が効率化

ケーブルキャリアの主な用途

工作機械（マシニングセンタ、NC旋盤）の移動軸
自動搬送装置・コンベアシステム
門型クレーン・天井クレーン

ケーブルキャリアの選び方のポイント

最適なケーブルキャリアを選ぶためには、以下のポイントを確認しましょう。

1 ストローク（移動距離）

機械の可動部が移動する距離に応じて、適切な全長のケーブルキャリアを選びます。ストロークが長い場合は、ケーブルキャリア本体の強度や支持方法も重要になります。一般的には、ストローク + たるみ代 + 固定部の長さが必要です。

2 屈曲半径（内側半径）

収納するケーブルや配管の最小曲げ半径に応じて選定します。屈曲半径が小さすぎるとケーブルに過度な負荷がかかり断線の原因になります。

3 内部スペース（幅×高さ）

収納するケーブル・ホースの総断面積と本数に応じて選びます。内部の充填率は50%以下を推奨します（余裕を持たせることで屈曲がスムーズになります）。将来的なケーブル追加も考慮して、やや大きめのサイズを選ぶと安心です。

ケーブルキャリアの種類別比較

ケーブルキャリアは構造と用途によって主に2つのタイプに分類されます。それぞれの特徴を比較して、機械仕様に最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

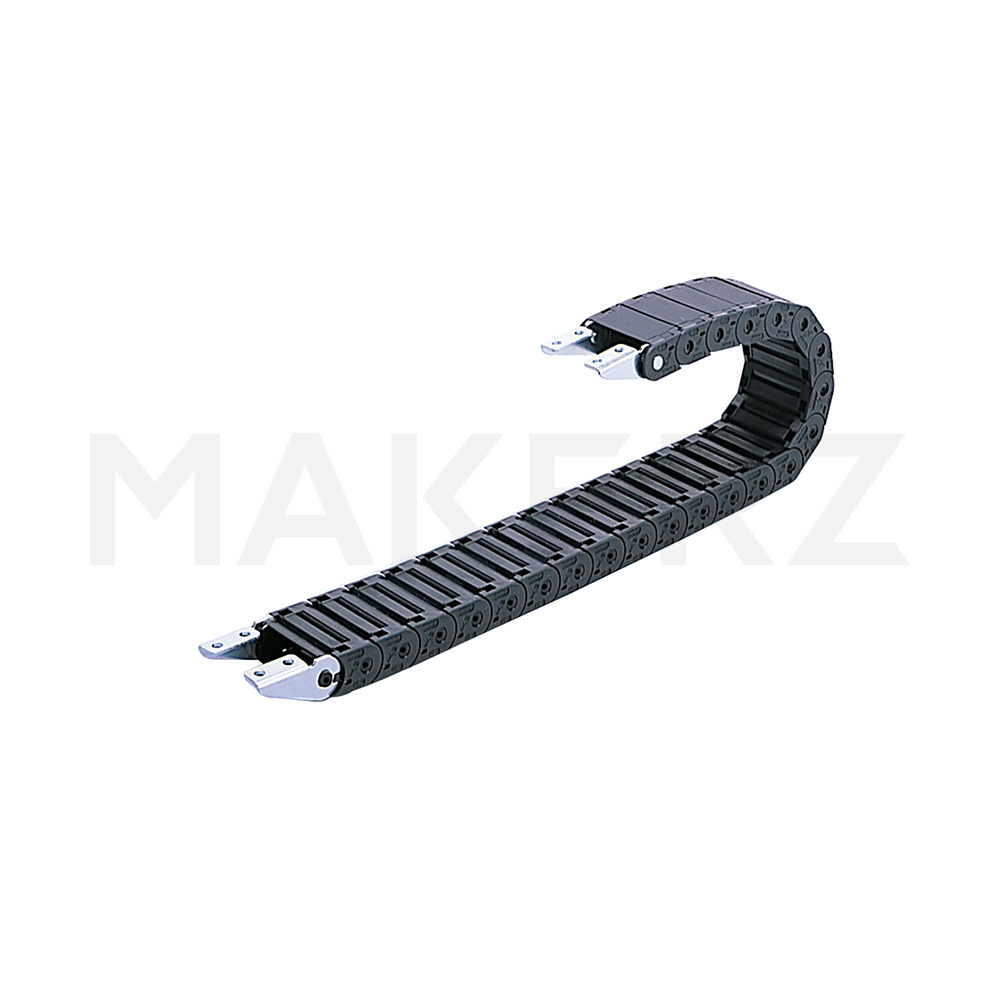

密閉型（フルカバータイプ）	上下左右が完全に覆われた構造	内部にケーブルを収納し、両端を固定	・ケーブル保護性能が最も高い・粉塵や切粉の侵入を防止・ケーブルの飛び出しがない	・ケーブル追加・交換時は分解が必要・価格がやや高い	工作機械、粉塵の多い環境、高速移動用途

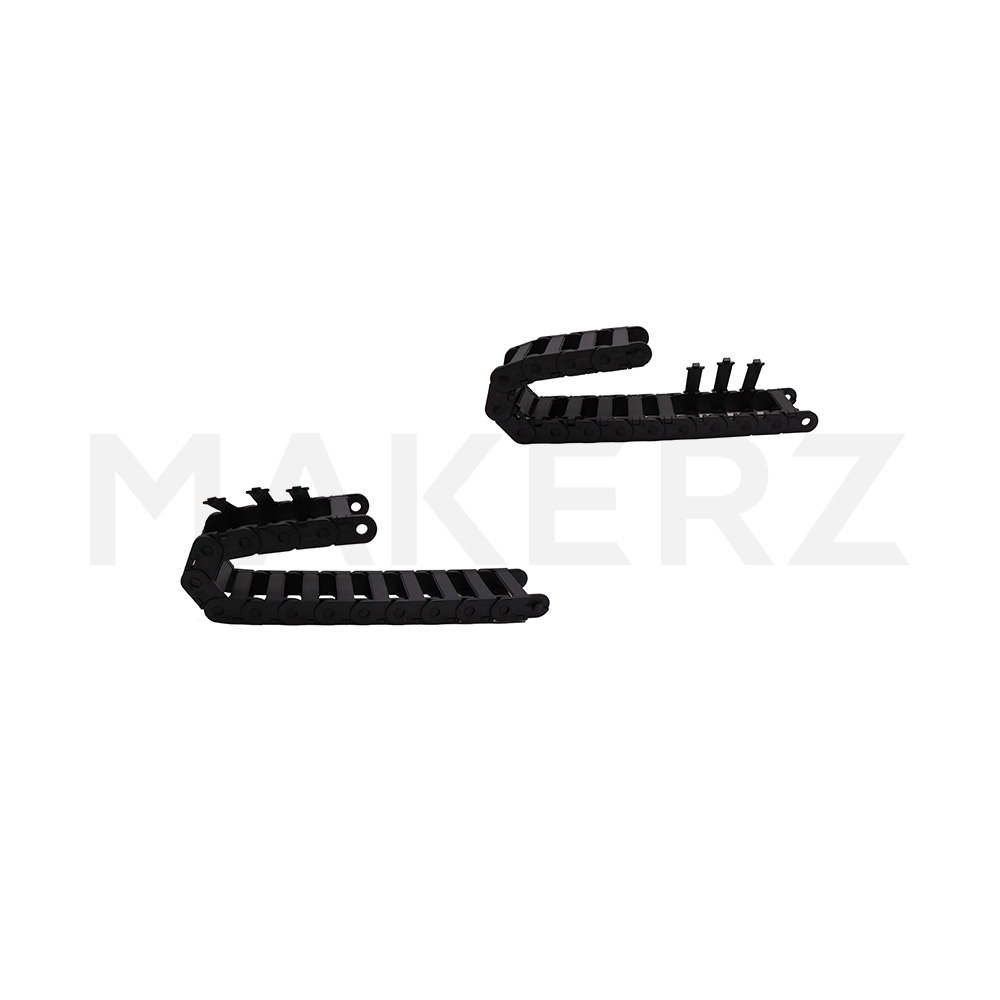

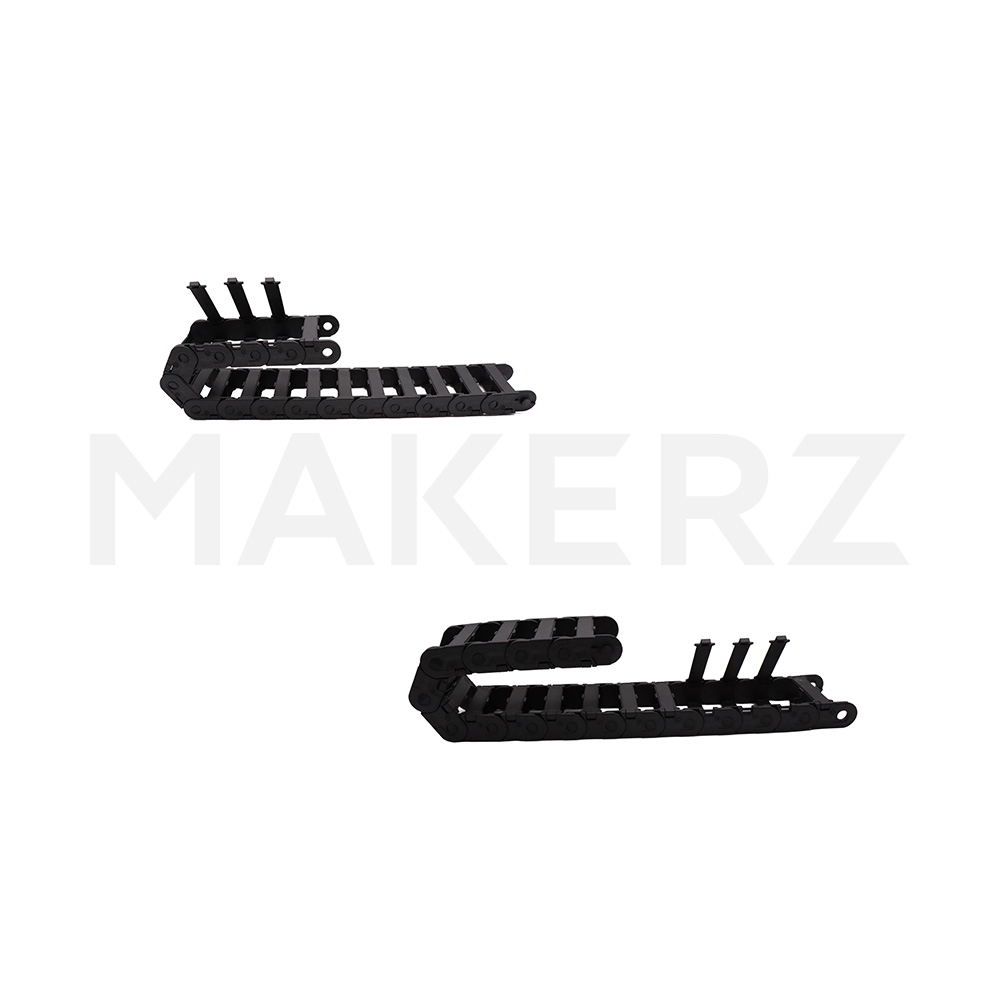

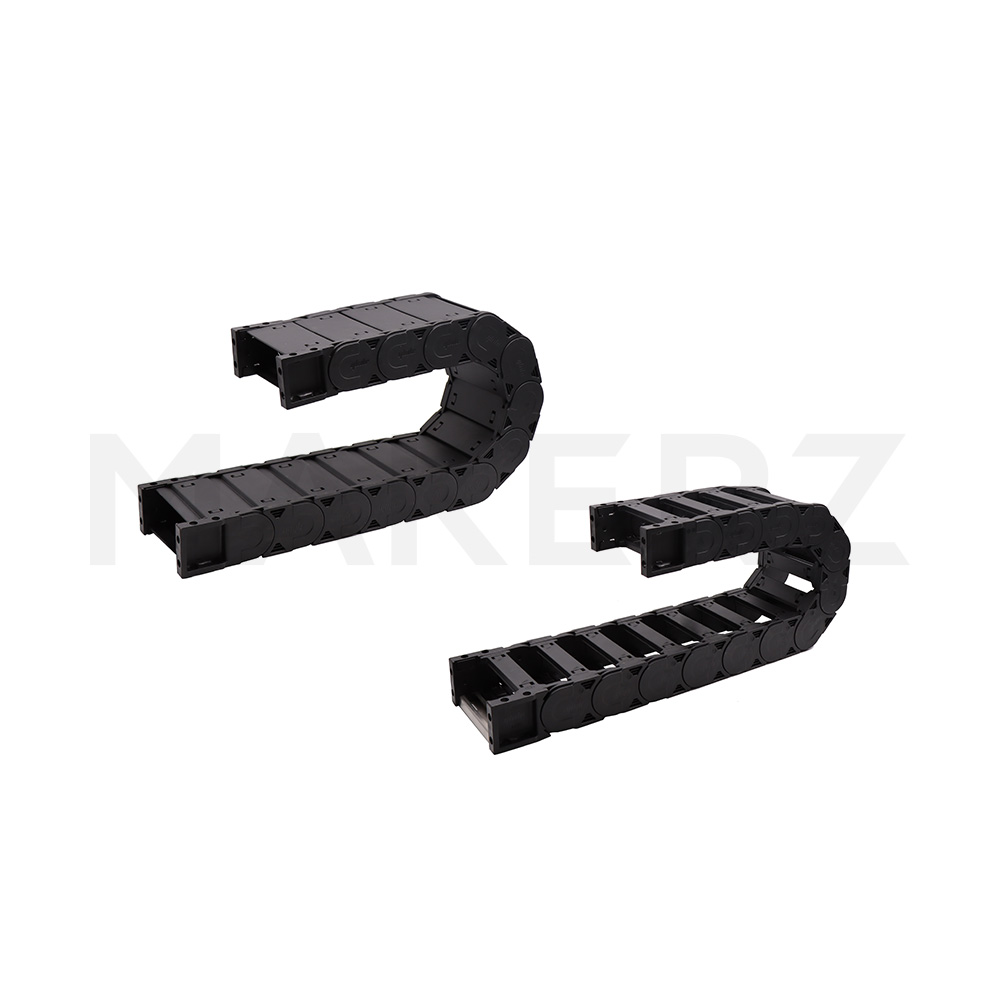

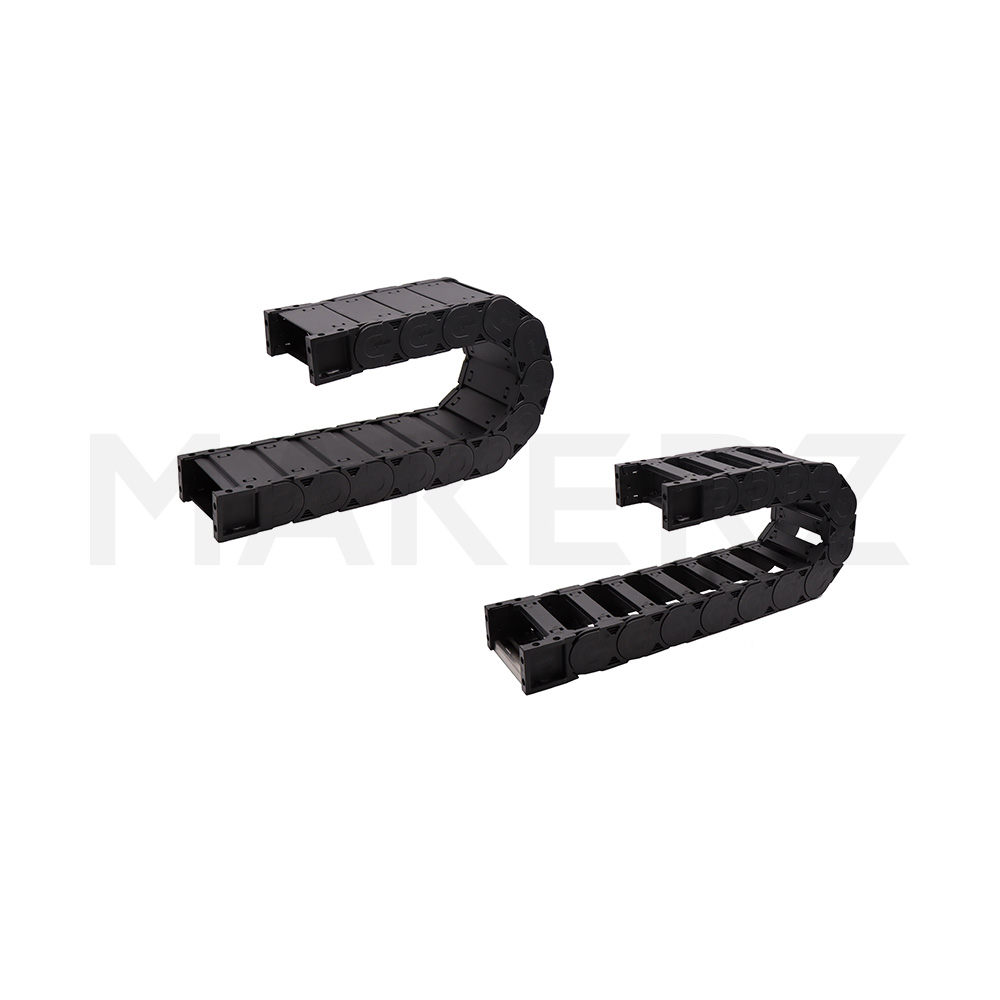

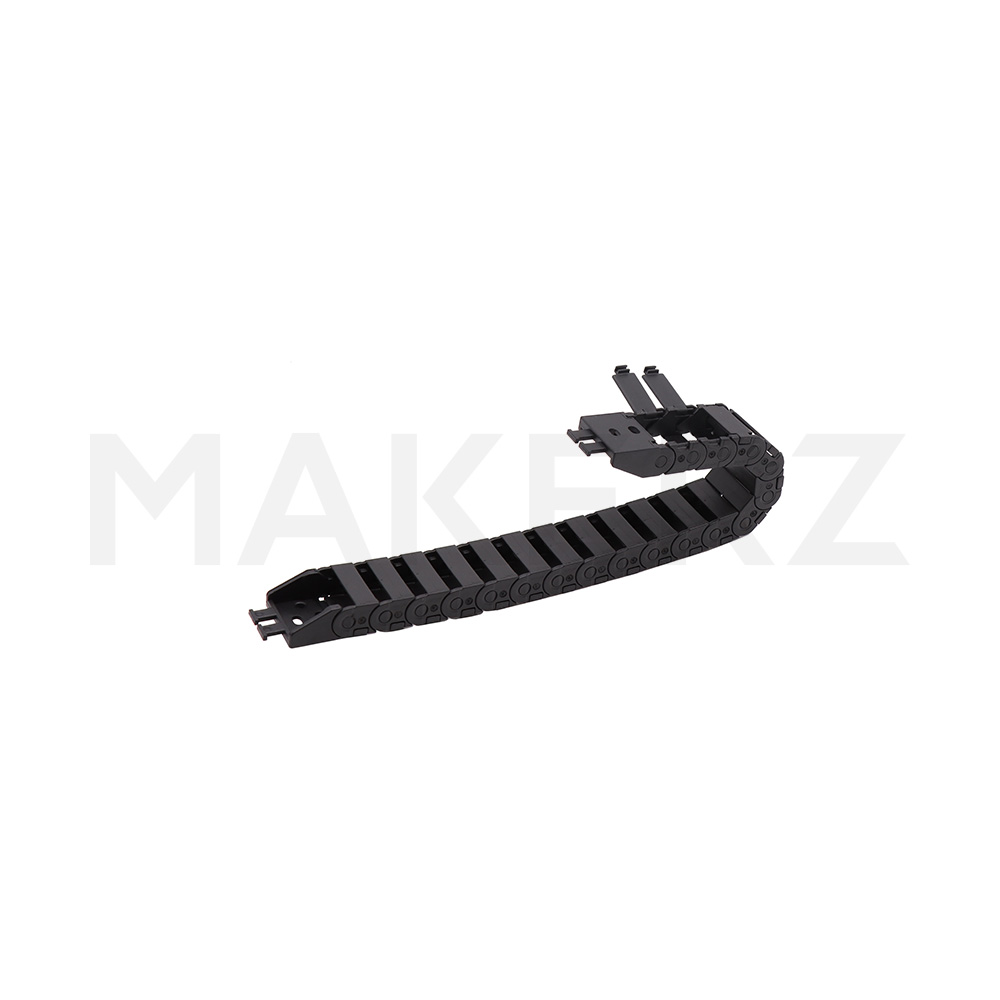

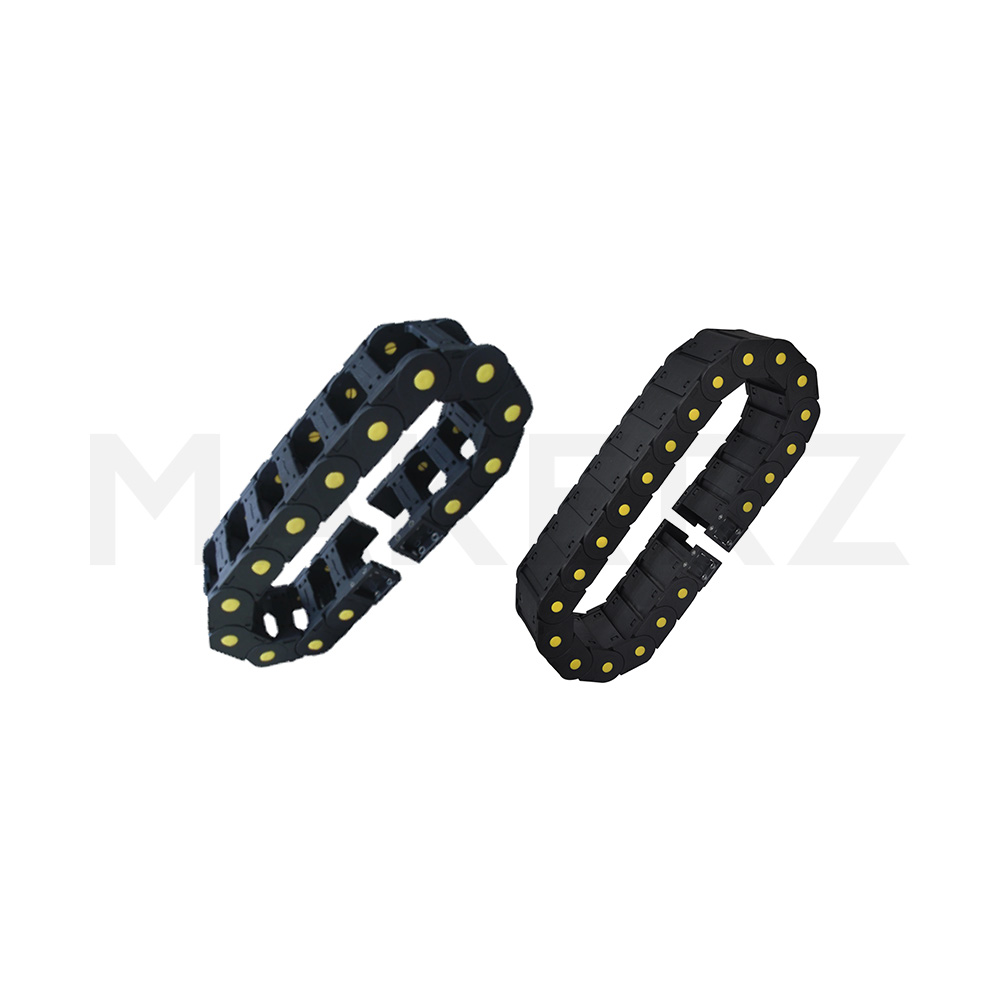

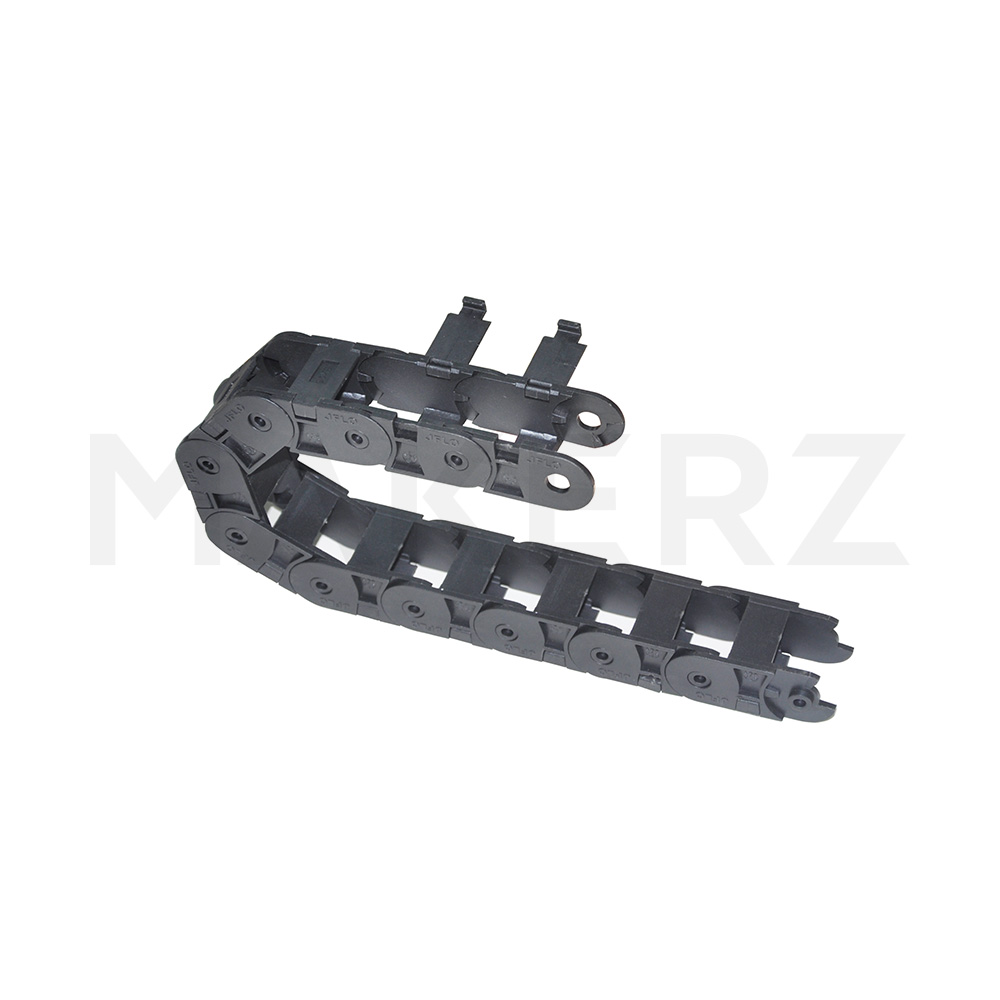

開閉型（セミカバータイプ）	側面が開閉可能な構造	工具なしまたは簡単な工具で開閉可能	・ケーブルの追加・交換が容易・メンテナンス性が高い・配線変更に柔軟対応	・密閉性は低い・開閉部の耐久性に注意	メンテナンス頻度が高い装置、配線変更が多い設備

ケーブルキャリアの用途別おすすめ

使用環境や目的に応じて、最適なケーブルキャリアをご提案します。

工作機械（NC旋盤・マシニングセンタ）

推奨タイプ：密閉型ケーブルキャリア内径R75〜150mm

理由：切削油や切粉が飛散する環境では、完全密閉型が必須です。ケーブルキャリア内部への切粉侵入を防ぎ、ケーブルの寿命を大幅に延長できます。

搬送装置・コンベアシステム

推奨タイプ：開閉型ケーブルキャリア内径R100〜200mm

理由：長距離ストロークの搬送装置では、中間支持が必要になることがあります。メンテナンス性を考慮し、開閉型を選ぶと配線追加・交換が容易です。

ケーブルキャリアのよくある質問（FAQ）

Q. ケーブルキャリアの寿命はどのくらいですか？

A. 使用環境や移動頻度により大きく異なりますが、適切に使用した場合、標準的なエンプラ製で200万〜500万サイクル程度が目安です。高速移動や高頻度使用では定期点検を行い、リンク部の摩耗やケーブルの損傷を確認してください。異音や動きの渋さが出たら交換時期です。

Q. ケーブルキャリアの内部にはどれくらいケーブルを入れられますか？

A. 内部スペースの充填率は50%以下を推奨します。充填率が高すぎるとケーブルが屈曲時に圧迫され、断線の原因になります。例えば内部スペースが50×50mmの場合、ケーブル総断面積は約1250mm²以下（直径10mmのケーブルなら約15本程度）が目安です。

Q. 屈曲半径はどのように決めればよいですか？

A. 収納する最も太いケーブルまたは配管の最小曲げ半径を確認し、その1.5〜2倍以上を屈曲半径として選定してください。例えば電力ケーブルの最小曲げ半径が外径の8倍であれば、ケーブル外径20mmの場合、最小曲げ半径160mm、推奨屈曲半径は240mm以上となります。
