ボールスプライン

ボールスプラインを販売する通販サイトです。搬送装置やロボット、組立機に最適。無段型や片端段付き型など多様な軸端形状をご用意し、直径6〜30mm、長さ60〜2000mmを1mm単位で指定可能な豊富なラインナップです。

ボールスプラインとは、直線運動と回転運動を同時に伝える機構部品。スプライン軸とナット間でボールが転動し、軸方向の移動と回転トルク伝達を両立します。工作機械のスピンドル、自動組立装置、ロボットアームなど高精度な用途で活躍します。

ボールスプラインの特長・用途

ボールスプラインの主な特長

直動と回転の同時実現：一つの軸で直線運動と回転運動を同時に行い、機構の簡素化と省スペース化が可能
高精度な運動伝達：ボール転動により摩擦が少なく、精密な位置決めと滑らかな動作を実現
高トルク伝達能力：スプライン構造により大きな回転トルクを確実に伝達

ボールスプラインの主な用途

工作機械の主軸・スピンドル
マシニングセンタの工具交換機構
産業用ロボットの多軸アーム
自動組立装置のピックアンドプレース
搬送装置の昇降回転機構
半導体製造装置の精密位置決め
検査装置の測定プローブ駆動

ボールスプラインの選び方のポイント

最適なボールスプラインを選ぶためには、以下のポイントを確認しましょう。

1 軸径とスプライン形状

使用する負荷とトルクに応じて軸径を選定します。一般的な軸径は10mm、13mm、16mm、20mm、25mm、30mmなどがあります。スプライン溝の数と形状（2溝、4溝など）によりトルク伝達能力が変わります。重荷重用途では溝数の多いタイプを選びます。

2 ナットタイプ（標準型 / フランジ型）

標準型ナットは軸方向にコンパクトで、狭いスペースに適しています。フランジ型ナットは取り付け面が広く、高負荷・高剛性が必要な用途に最適です。

ボールスプラインの種類別比較

ボールスプラインはナット形状と機能によって主に2つのタイプに分類されます。使用条件と取り付け方法に応じて最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

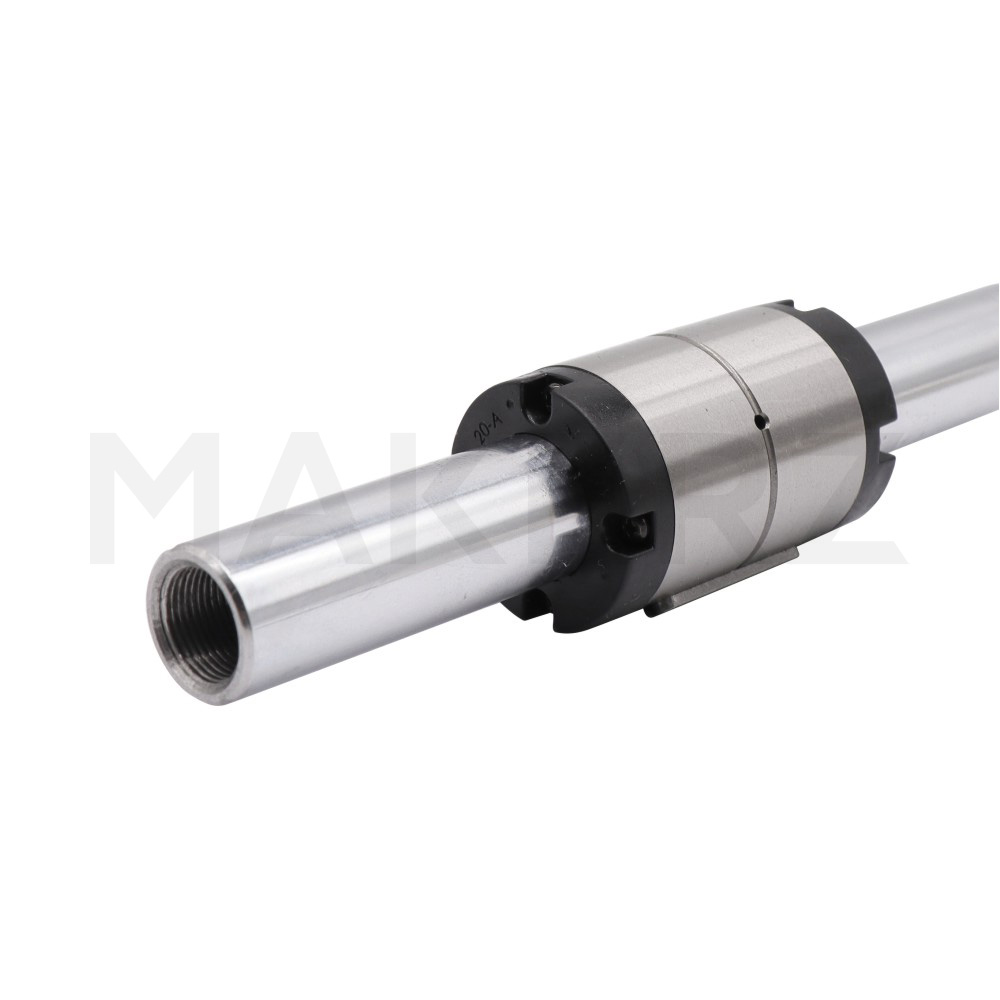

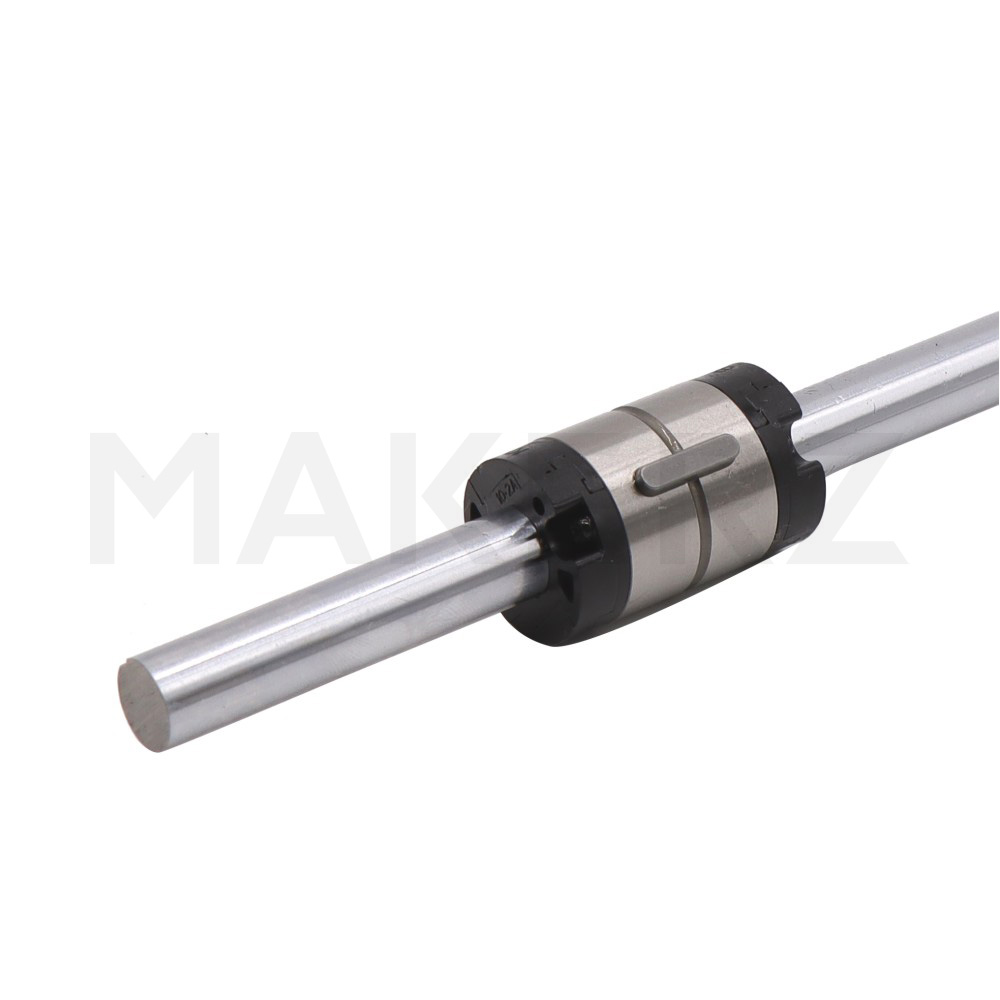

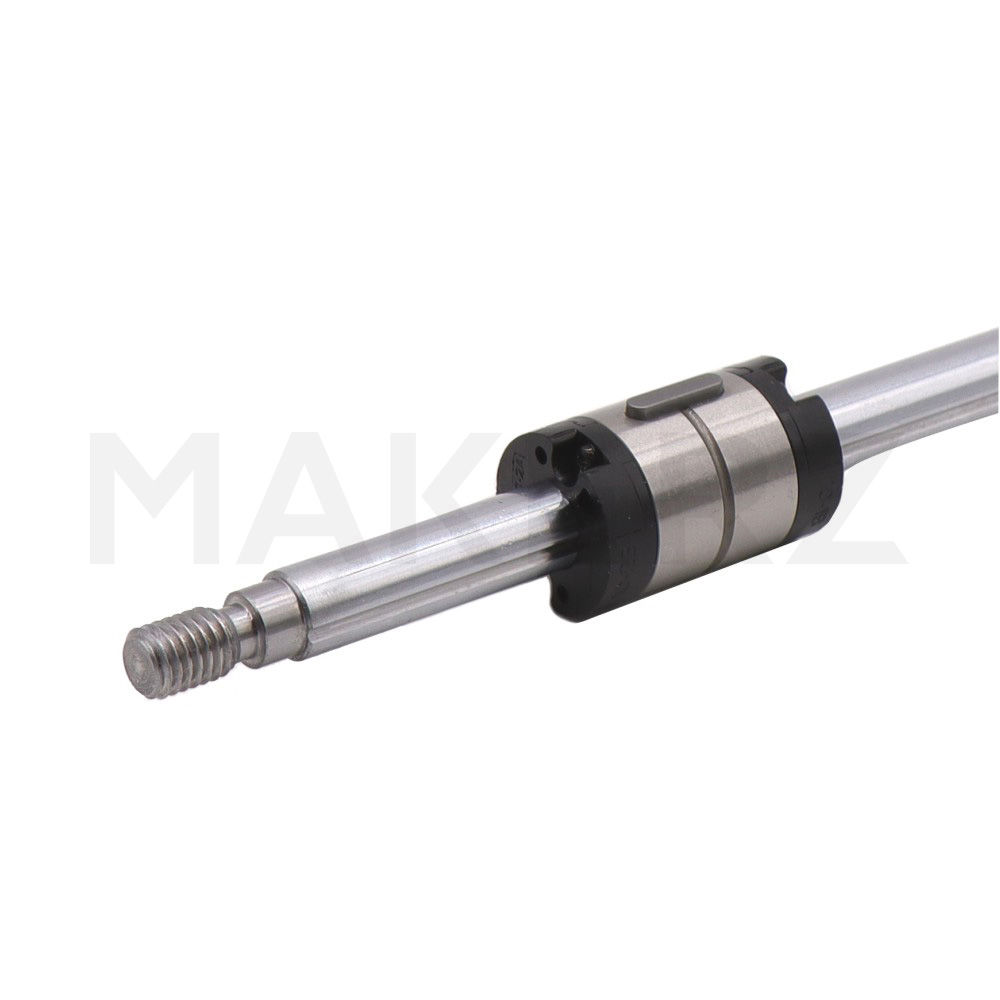

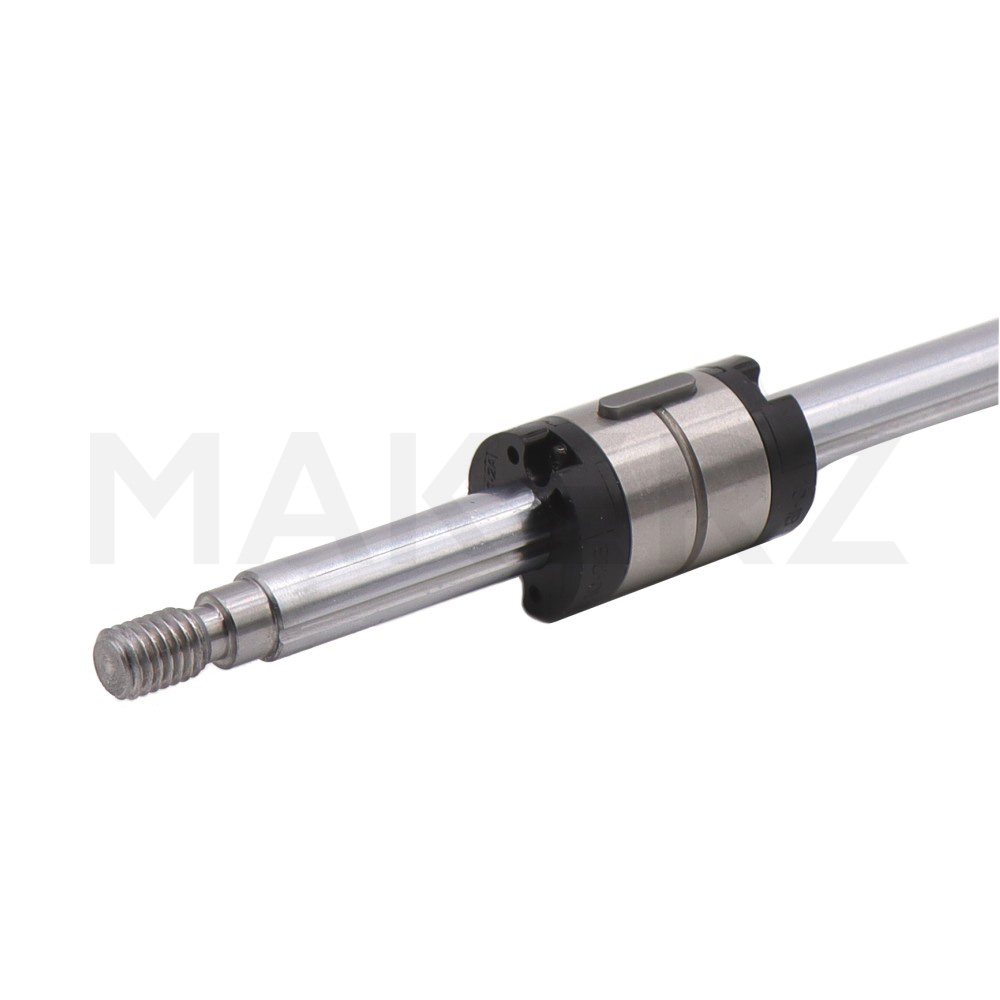

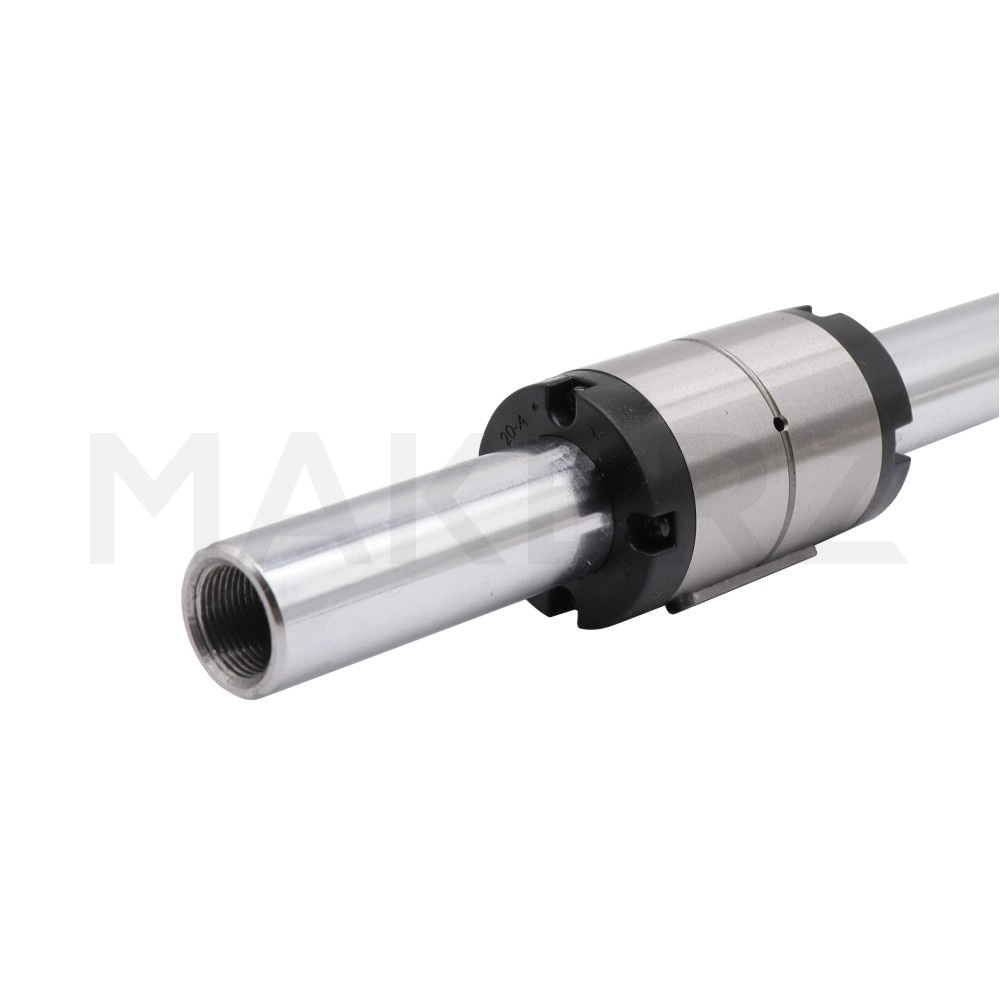

標準ナット型	コンパクトな円筒形状のナット	ナット外周をハウジングに圧入または接着固定	・最もコンパクト・軽量・低コスト	・取り付けがやや難しい・剛性は中程度	スペースが限られる用途、軽〜中荷重

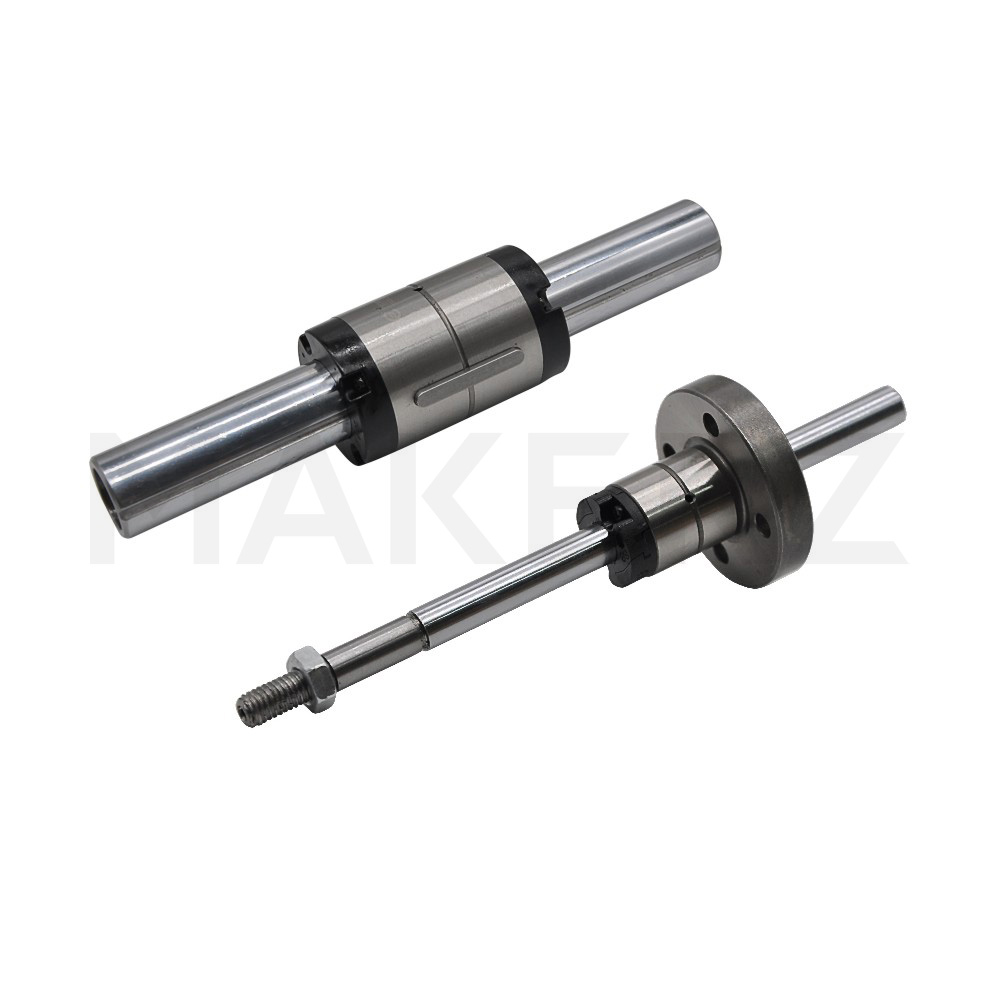

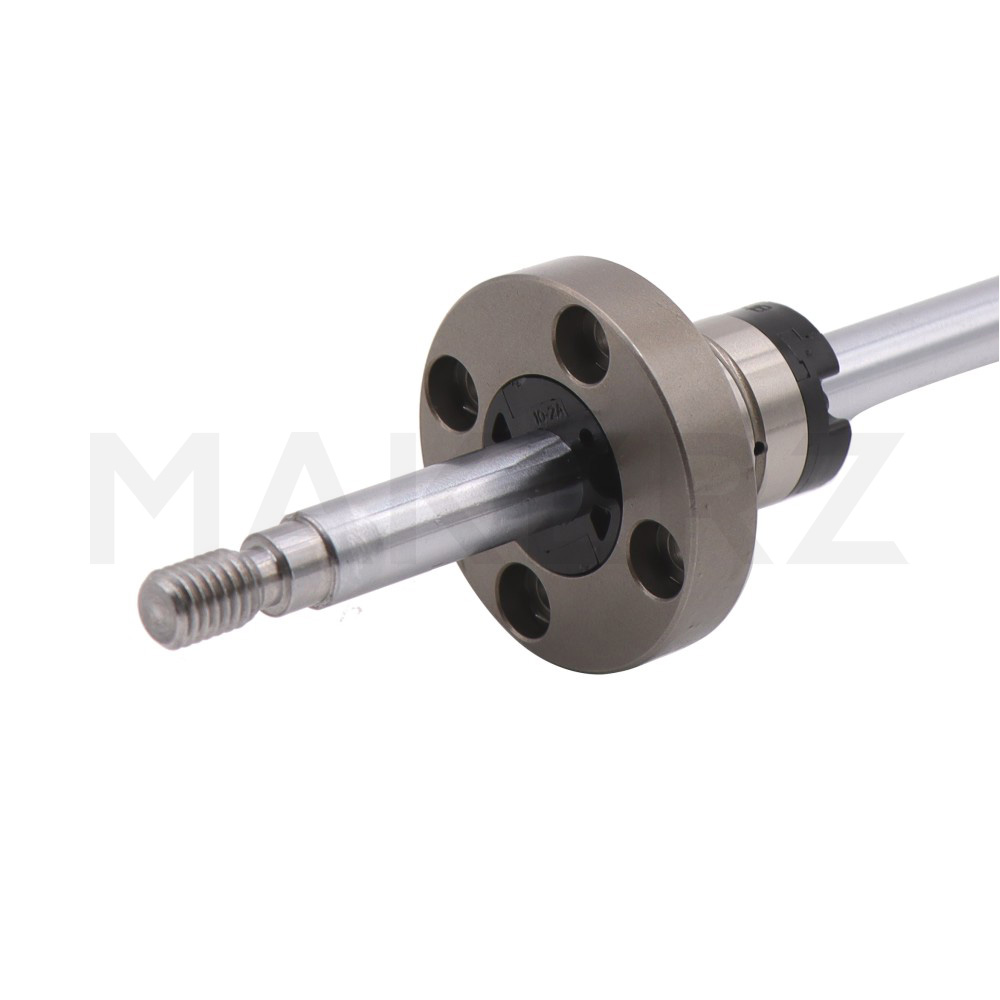

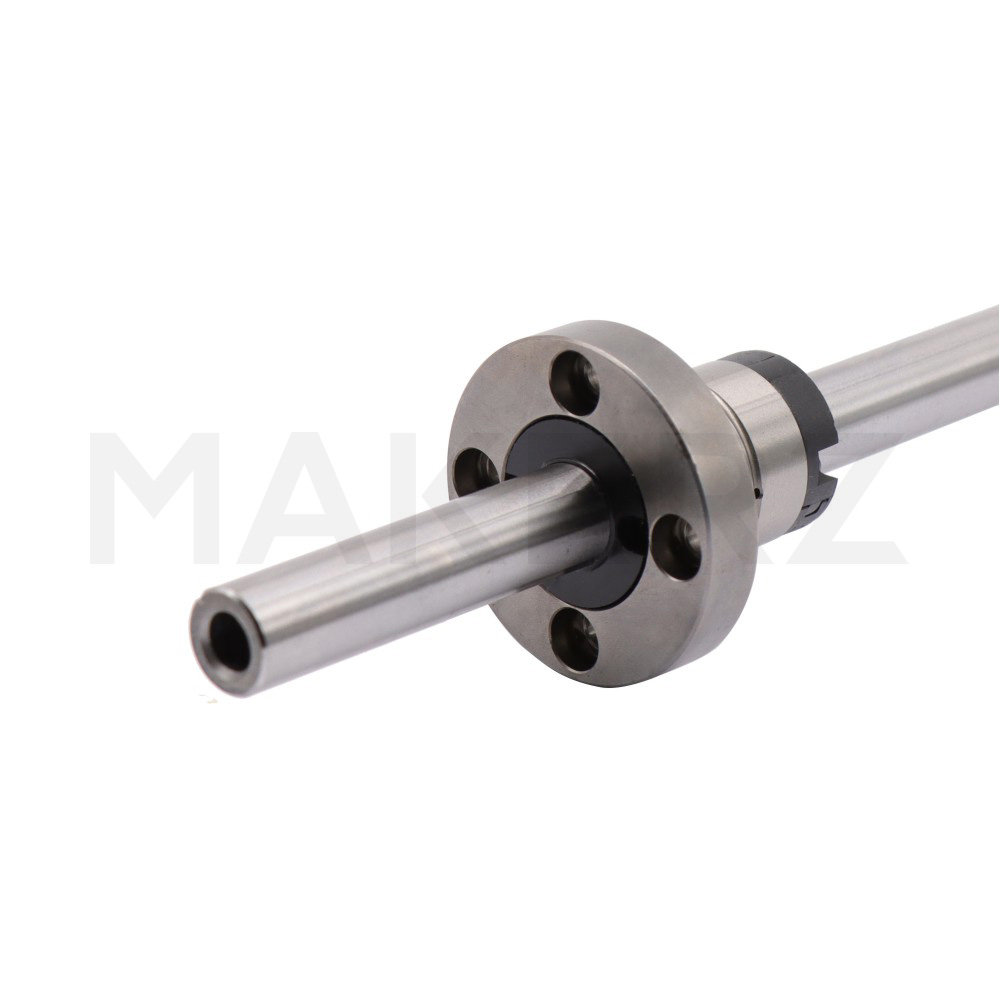

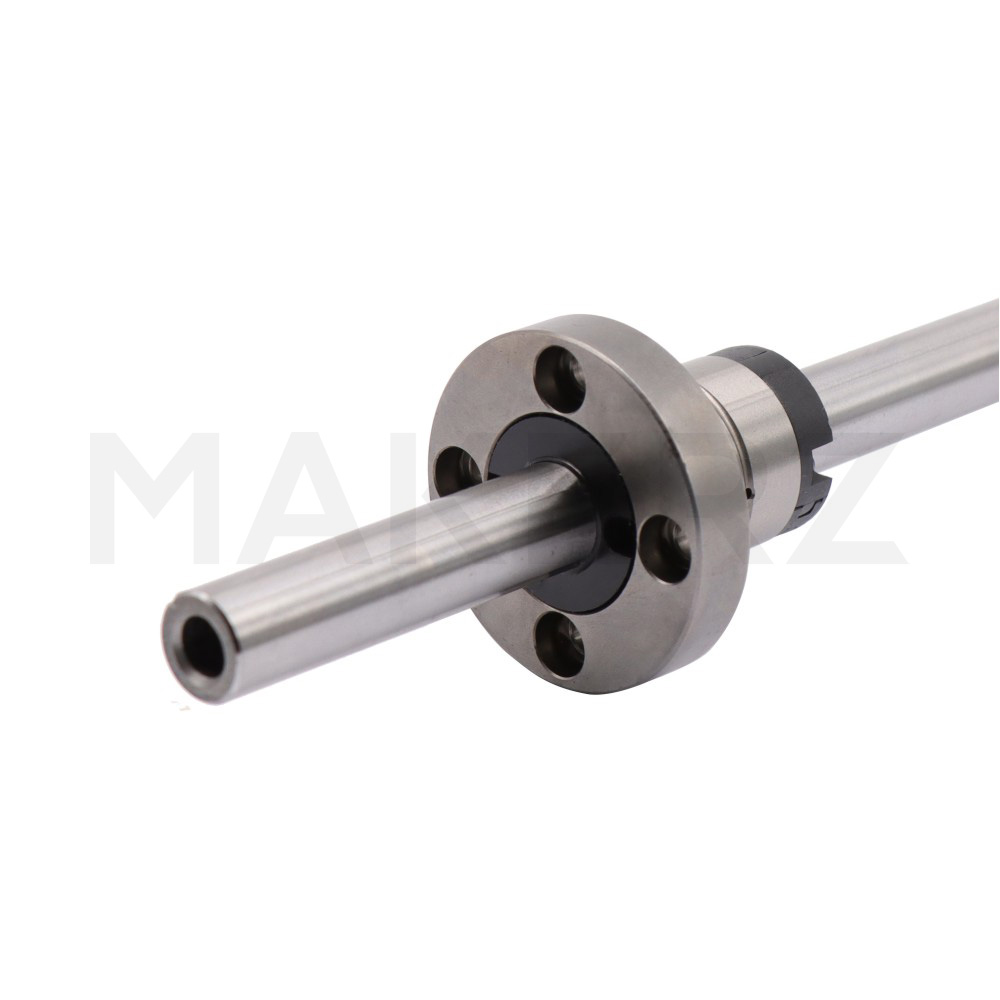

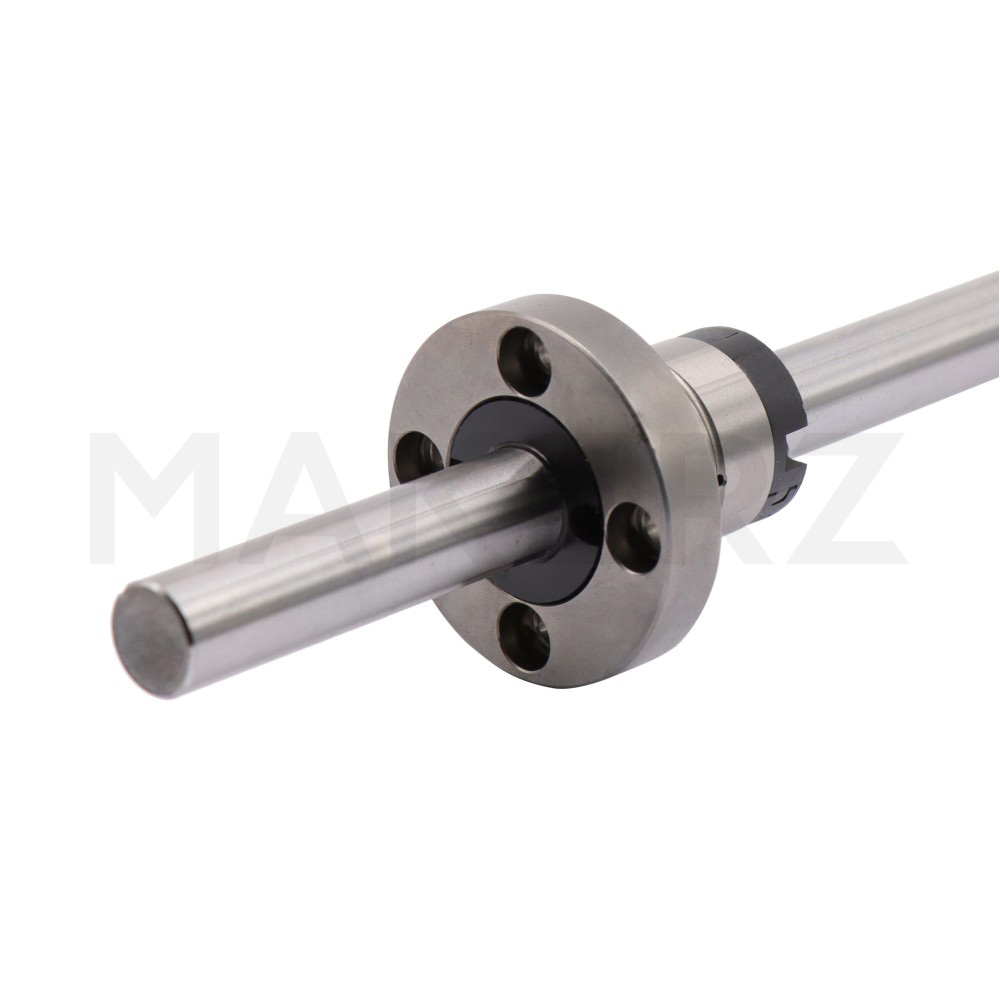

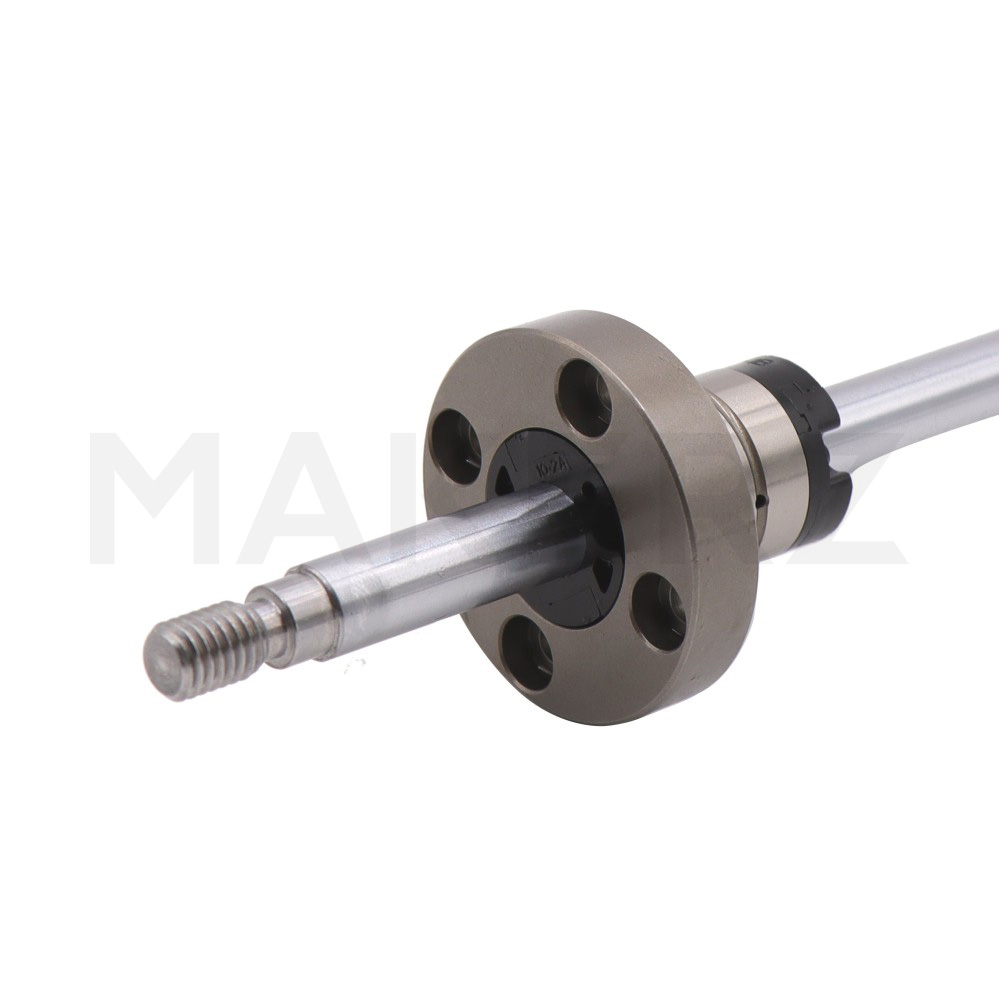

フランジナット型	ナット外周にフランジ（鍔）を持つ	フランジをボルトで固定	・取り付けが容易・高剛性・高負荷対応	・標準型よりやや大型・やや高価	高負荷・高剛性が必要な用途、頻繁な着脱

ボールスプラインの用途別おすすめ

使用環境や目的に応じて、最適なボールスプラインをご提案します。

産業用ロボットの多軸アーム

推奨タイプ：標準ナット型　軸径13〜25mm

理由：アーム関節部で回転と伸縮を同時に行う機構に最適です。軽量化を重視しつつ必要な剛性を確保するため、標準ナット型を選定します。

自動組立装置のピックアンドプレース

推奨タイプ：フランジナット型軸径10〜20mm

理由：ワークの掴み・回転・上下移動を一つの軸で行う機構に使用します。高精度な位置決めが必要です。

搬送装置の昇降回転機構

推奨タイプ：フランジナット型軸径16〜30mm

理由：ワークを持ち上げながら回転させる搬送機構では、高負荷に耐える太径のボールスプラインが必要です。フランジナット型で確実に固定し、無予圧または軽予圧でスムーズな動作を実現します。

ボールスプラインのよくある質問（FAQ）

Q. ボールスプラインとリニアシャフトの違いは何ですか？

A. リニアシャフトは直線運動のみを行い、回転トルクは伝達できません。ボールスプラインは直線運動と回転運動を同時に行え、スプライン構造により高い回転トルクを伝達できます。用途の違いとしては、リニアシャフトは単純な直動案内、ボールスプラインは直動と回転が同時に必要な機構に使用されます。価格はボールスプラインの方が高めですが、機構の簡素化によりトータルコストが下がる場合もあります。

Q. 伝達できるトルクはどのくらいですか？

A. 軸径とスプライン溝数により異なりますが、一般的な目安は以下の通りです：軸径10mm：5〜10 N·m 軸径16mm：20〜40 N·m 軸径20mm：40〜80 N·m 軸径25mm：80〜150 N·m 軸径30mm：150〜300 N·m これは静トルクの目安で、動的使用時は安全率（2〜3倍）を考慮してください。詳細な許容トルクはメーカーカタログをご確認ください。

Q. ボールスプラインの寿命はどのくらいですか？

A. 使用条件により大きく異なりますが、目安は以下の通りです：適切な給油・メンテナンス下：5〜10年または数百万回の往復動作グリース封入型・軽負荷：3〜5年または数十万回高負荷・高速回転：1〜3年または定期点検による寿命判定寿命の指標はボールやスプライン溝の摩耗、異音、振動の発生です。定期的にグリース補給と点検を行うことで寿命を延ばせます。

Q. メンテナンスの頻度はどのくらいですか？

A. 使用条件により異なりますが、一般的な目安：半年〜1年ごとに目視点検、異常があれば給油給油式：1〜3ヶ月ごとにグリース補給、清掃高負荷・高速回転：毎月点検、グリース補給点検項目：異音・振動の有無、スムーズな動作確認、グリース漏れ確認、摩耗・傷の目視確認。定期メンテナンスで寿命を大幅に延ばせます。

Q. ボールスプラインとボールねじの違いは？

A. ボールスプラインは直動と回転を同時に行いますが、ボールねじは回転運動を直線運動に変換する機構です。ボールねじは精密な送り機構（工作機械のテーブル送りなど）に使用され、ナットが回転すると軸が直進します。トルクを直動力に変換するため、用途が全く異なります。両者を組み合わせて使用するケースもあります。
