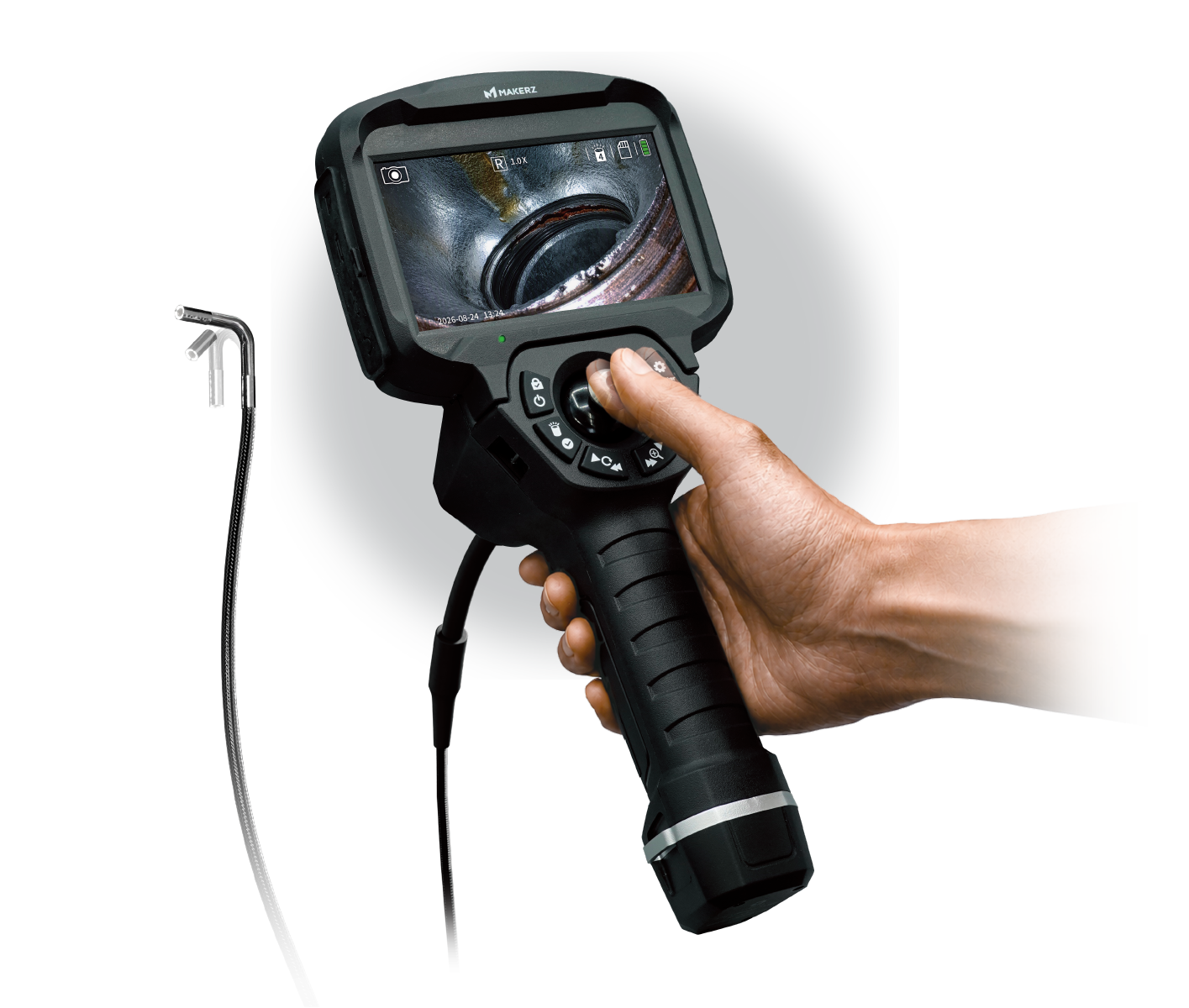

メタルフレックスファインダー
MF-ES Series
工業用内視鏡 メタルフレックスファインダー MF-ES Series — 入り込む、φ4の目。Φ4.0mmタングステン編組プローブと360°ジョイスティック操作で、狭い隙間や装置の内部を映像で確認・記録できます。

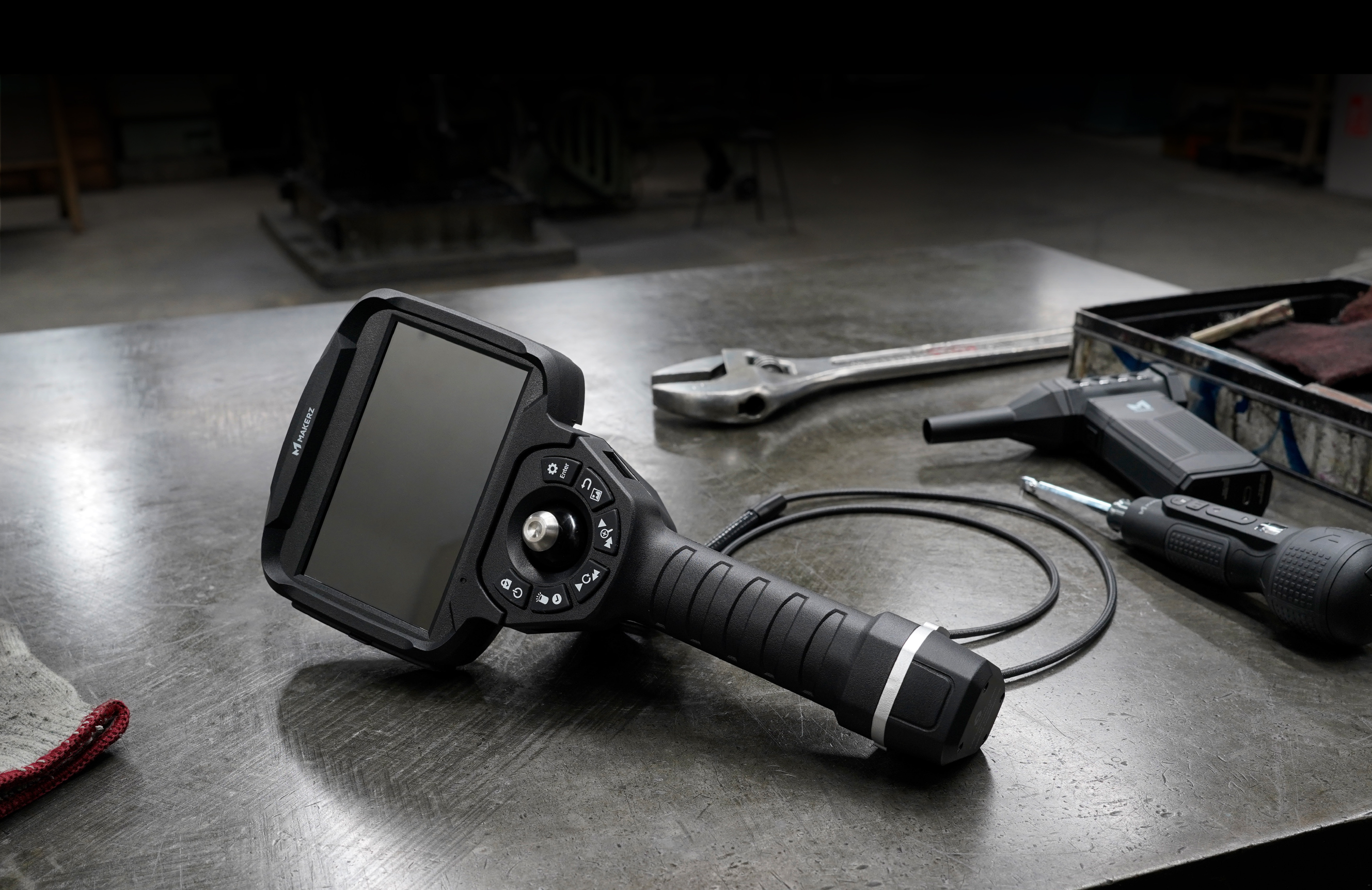

本体＋AC充電器セット
Concept
見えなかった異常を、簡単に可視化。
目視点検が難しい“見えない死角”。これまでは装置や機器の停止・分解・移動が必要で、長時間装置を止めたり、原因がわからないまま部品を交換することがありました。
先端は360°自在に可動。ステンレスより強いコシのタングステン編組だから、細いのに頑丈。狭い場所やプラグホール、抵抗のある経路にもスムーズに入り、映像で確認・記録します。分解や長期間の設備停止を最小限に抑えながら点検でき、不具合の早期発見と補修後の確認で、設備の安定稼働に貢献します。
Use Cases
さまざまな狭所の確認が、素早くできる。
配管や入り組んだ装置の異常診断、納品前の最終検査など、
様々なシーンで確実な状態把握をサポート。業務の品質向上に貢献します。

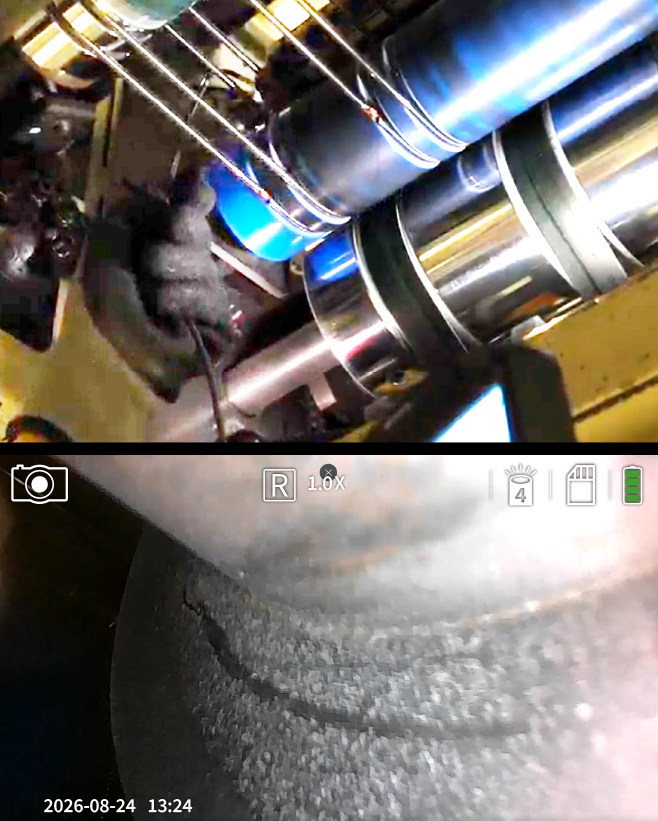

摩耗

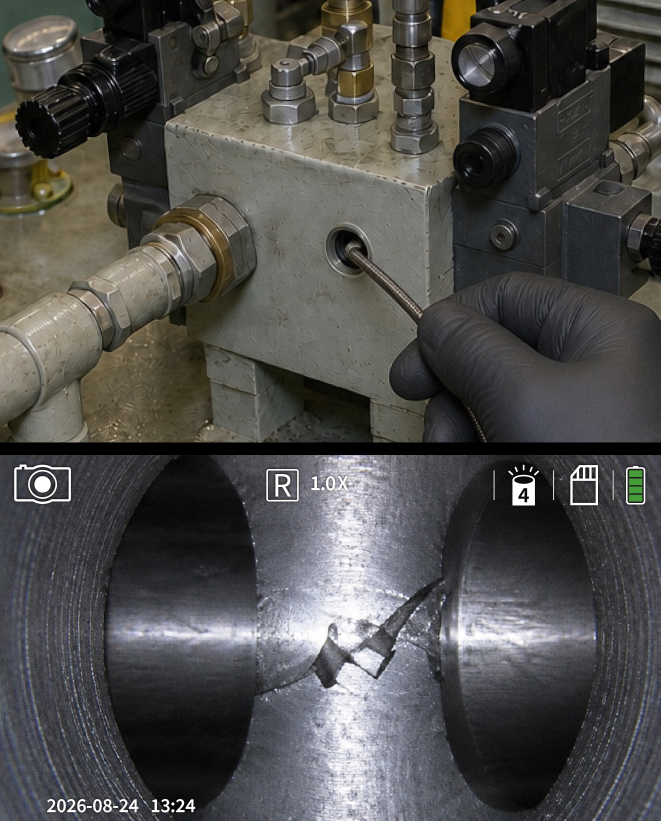

欠け

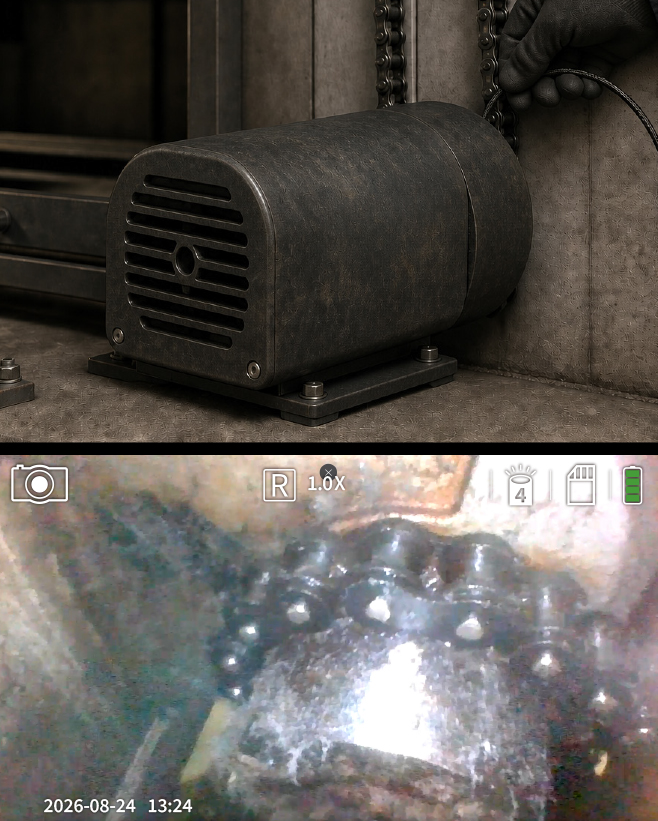

劣化・噛み込み

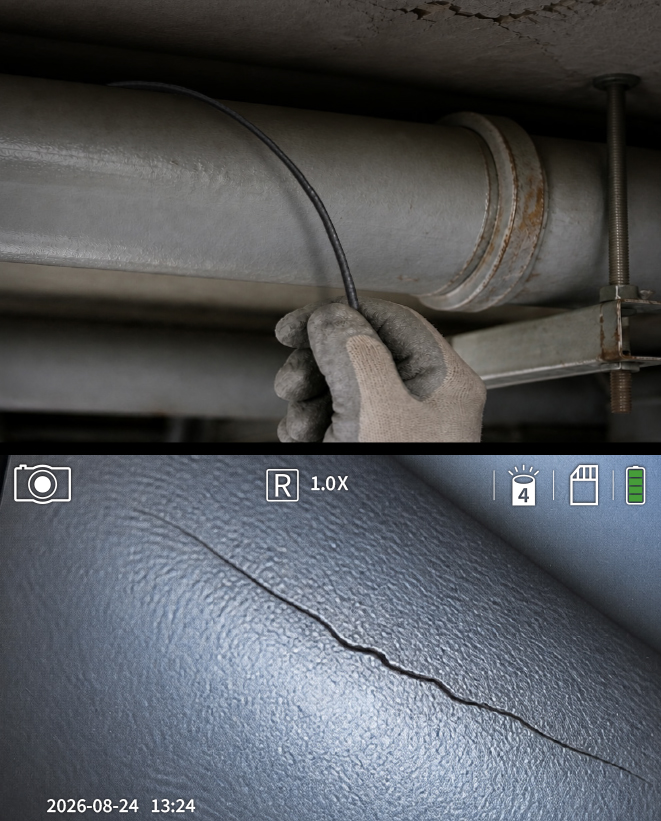

亀裂

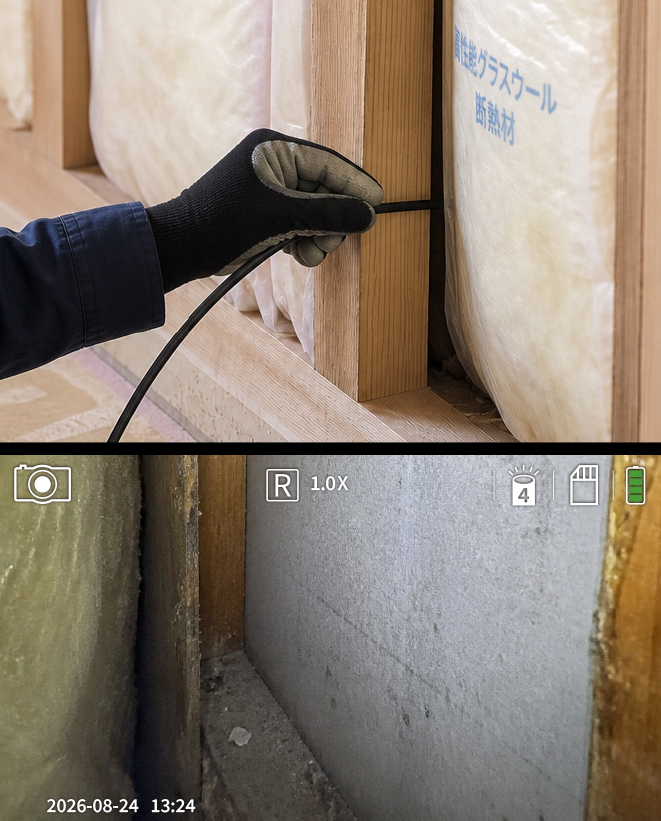

腐食・変色

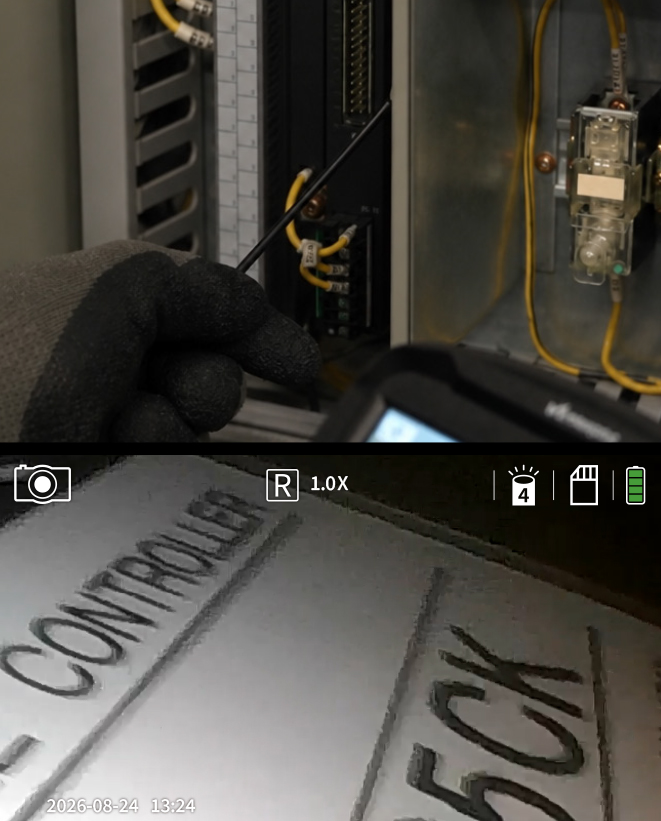

型番や印字

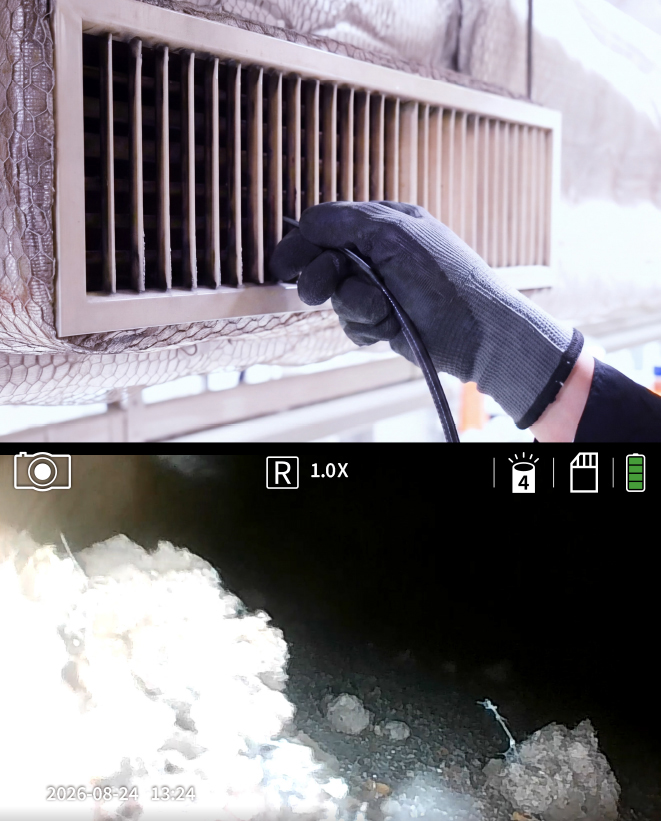

堆積物

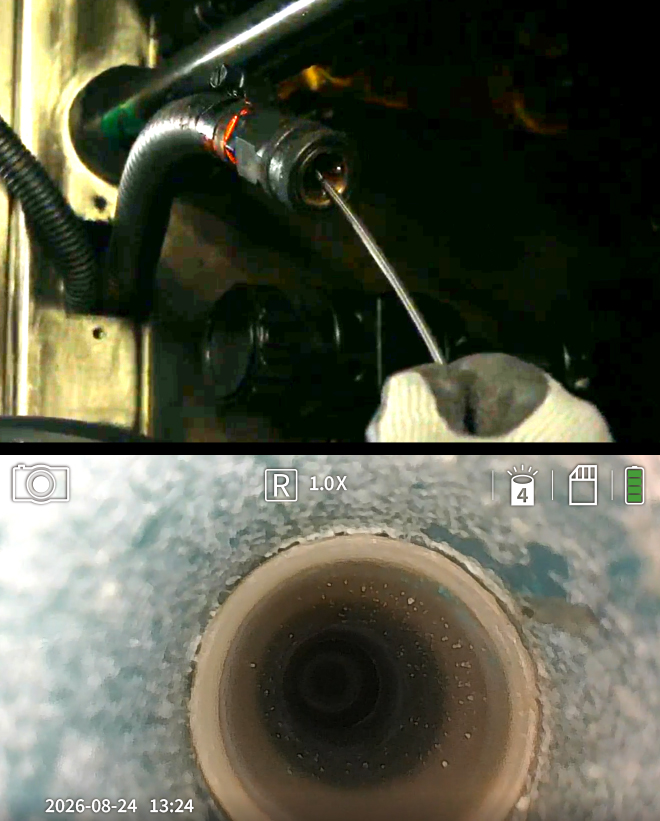

内面

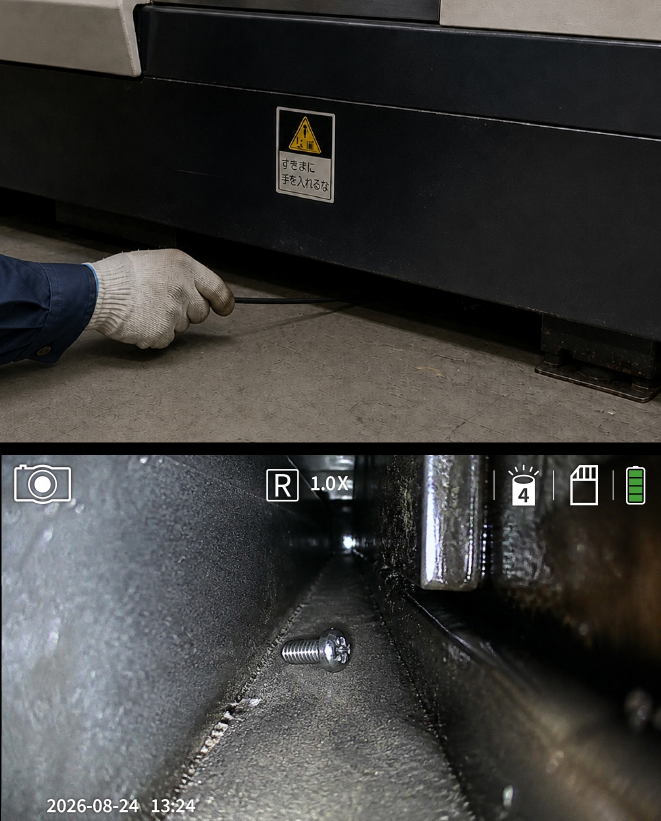

落下物
Feature 01
堅牢なのに、細くて柔軟。

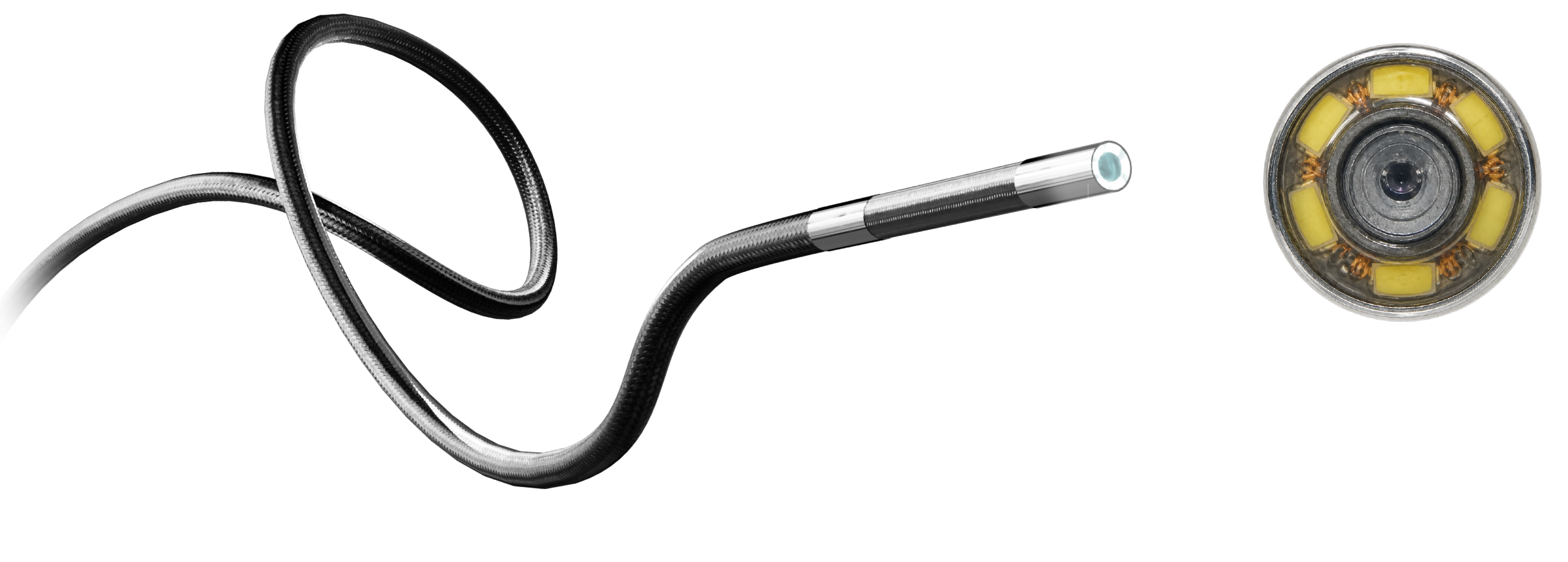

耐環境に優れるφ4 タングステン編組プローブ。
耐摩耗・高耐久。押し込みやすい、強いコシ。

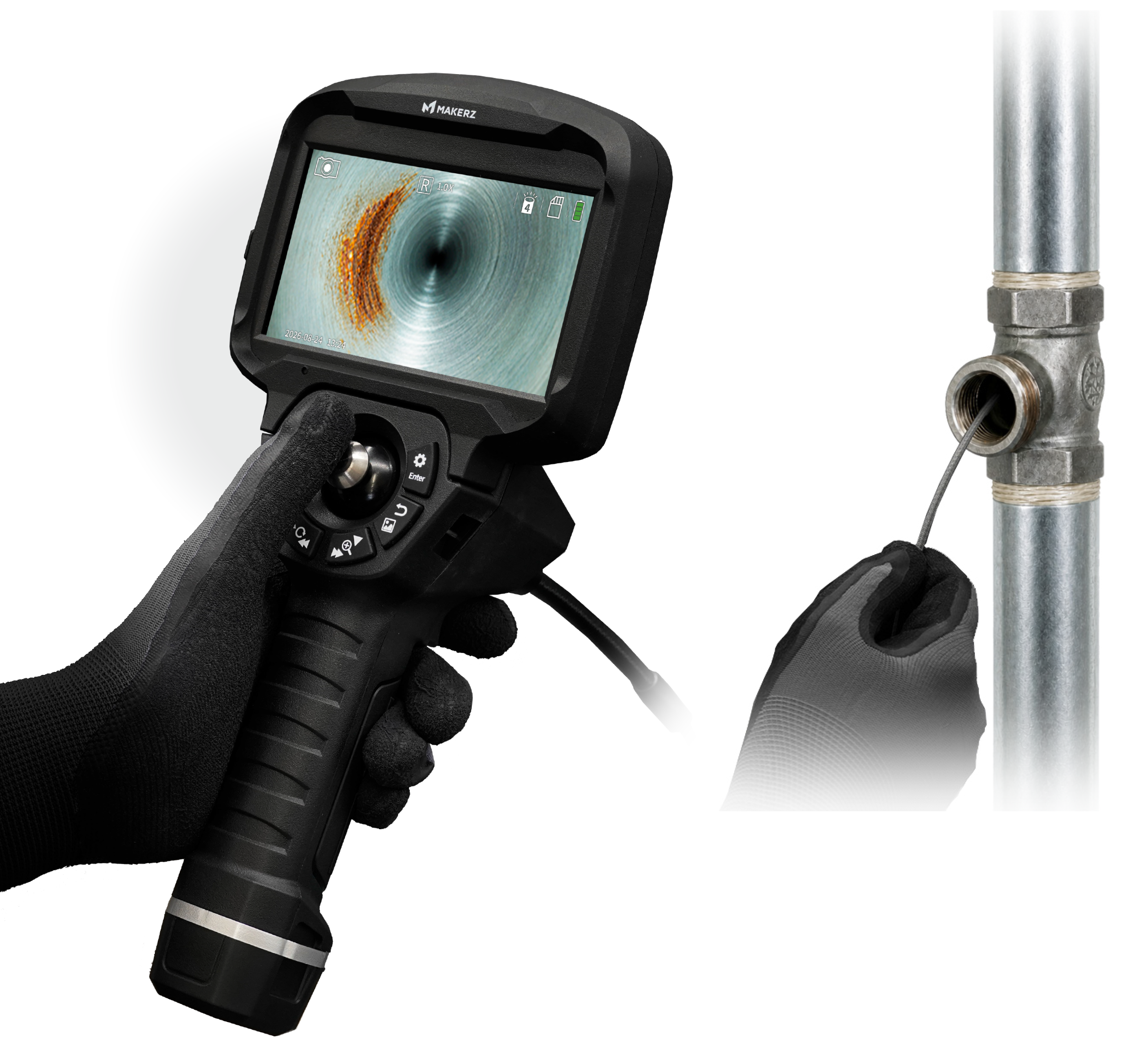

耐油・耐薬品のタングステン編組外装は、ステンレス製プローブより強いコシ（剛性）を持ち、横引きや抵抗のある経路でも押し込みやすい設計。細径化と柔軟性、耐久性を高い次元で両立します。Φ4.0mmだから、装置の狭小箇所や細い配管、プラグホールにもスムーズに挿入できます。毎日の点検業務を支える、タフな設計です。
| プローブ素材 | タングステン編組 本機 | ステンレス編組 | 樹脂製ソフトチューブ |
|---|---|---|---|
| 柔軟性 | ◎ | ○ | ◎ |
| 曲げ耐久性 | ◎ | ○ | ◎ |
| 耐摩耗性 | ◎ | ○ | × |
| 切創抵抗性 | ◎ | ○ | × |
| 押し込みやすさ | ◎ | ○ | △ |
| 表面の滑らかさ | ◎ | ○ | ◎ |
| 細径化 | ◎ | △ | ○ |
Feature 02
360°屈曲自在。片手で、直感的に。
ワンハンド操作。トレーニング不要。

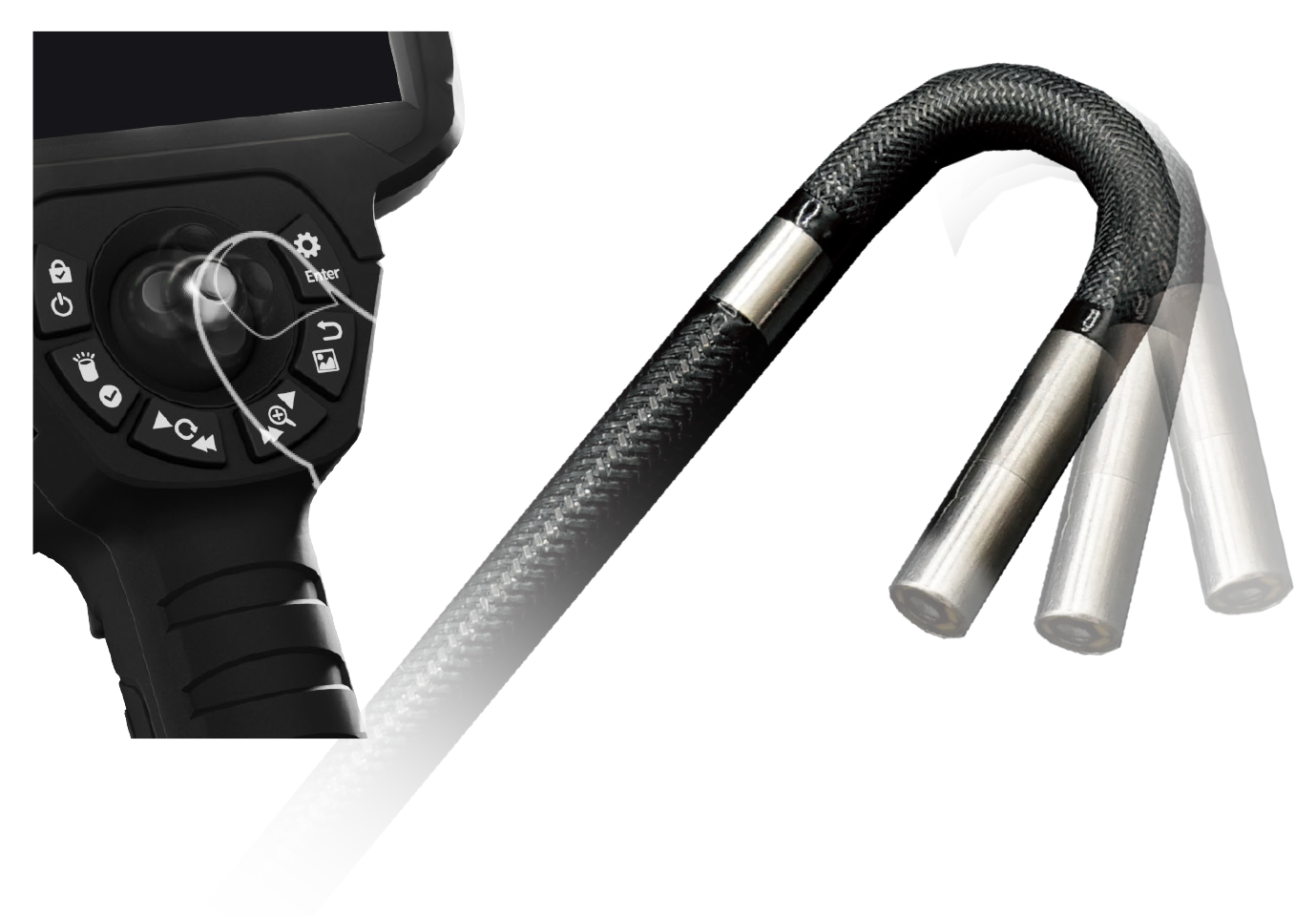

片手で握れるガングリップ型。ジョイスティックとトリガーボタンによりカメラ操作と記録操作をワンハンドで行えます。操作は直感的で、特別な習熟がなくても使用できます。

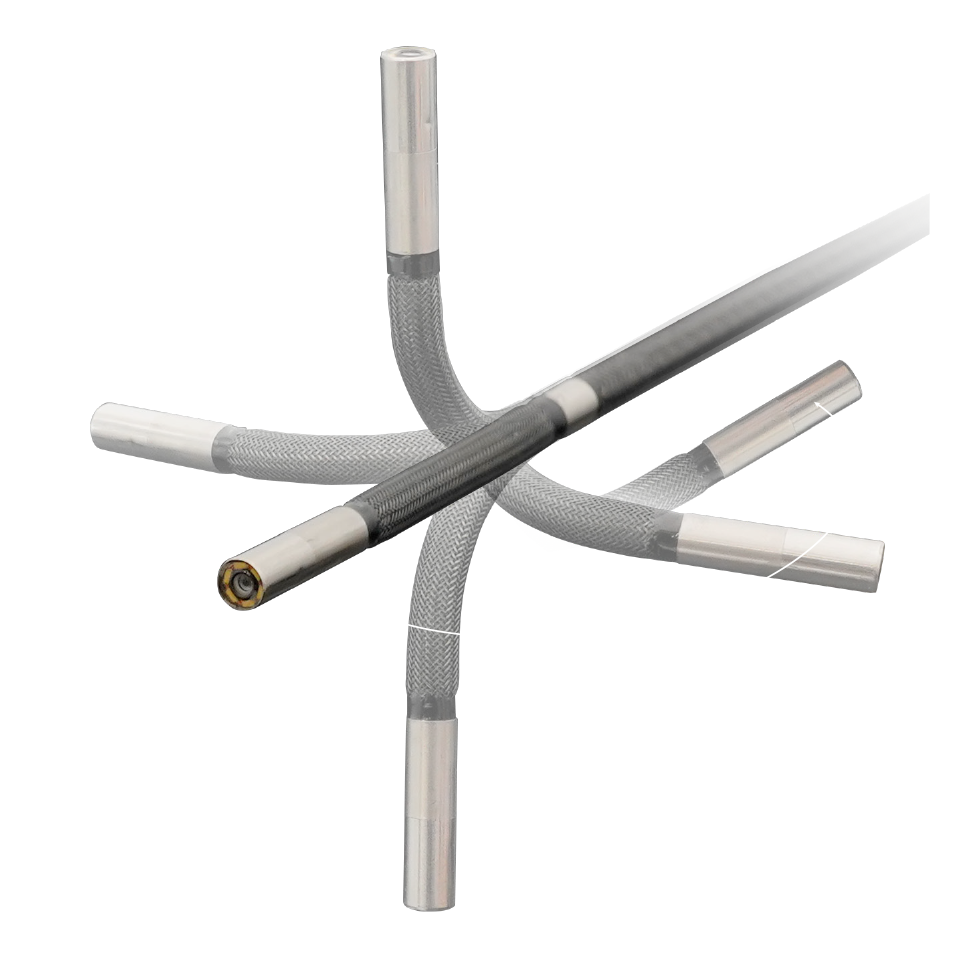

先端360°可動。見たい方向へ、自在に。
金属製軸を採用したジョイスティックで、挿入後にプローブ先端を見たい方向へ向けられます。狭く入り組んだ内部でも、対象を的確にとらえます。
Feature 03
簡単操作で、異常を記録。
直感的な撮影操作と、1MPカメラとデジタル2倍ズームで、異常箇所を確実にとらえて記録します。先端の温度もモニタリングしており、安心して確認作業が可能です。

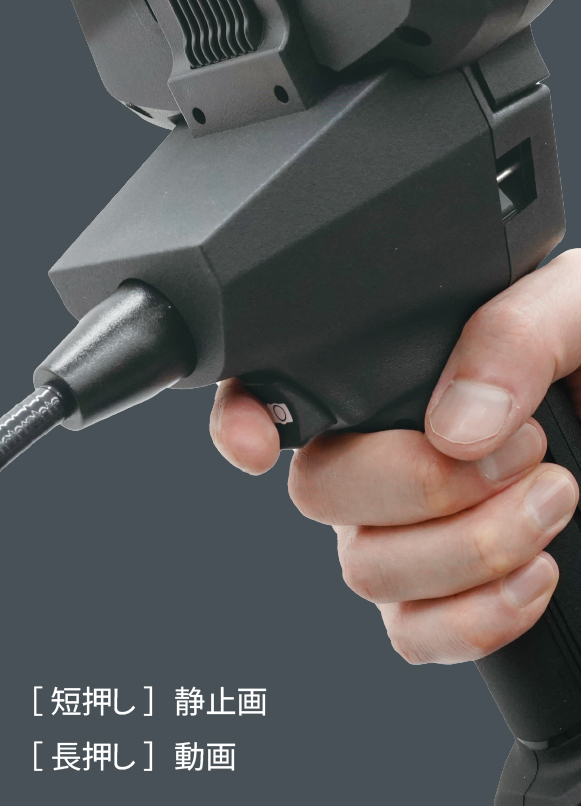

ワンボタンで静止画・動画撮影
背面のトリガーボタンを押すだけで、静止画・動画をかんたんに撮影。検査中でもスムーズに記録できます。

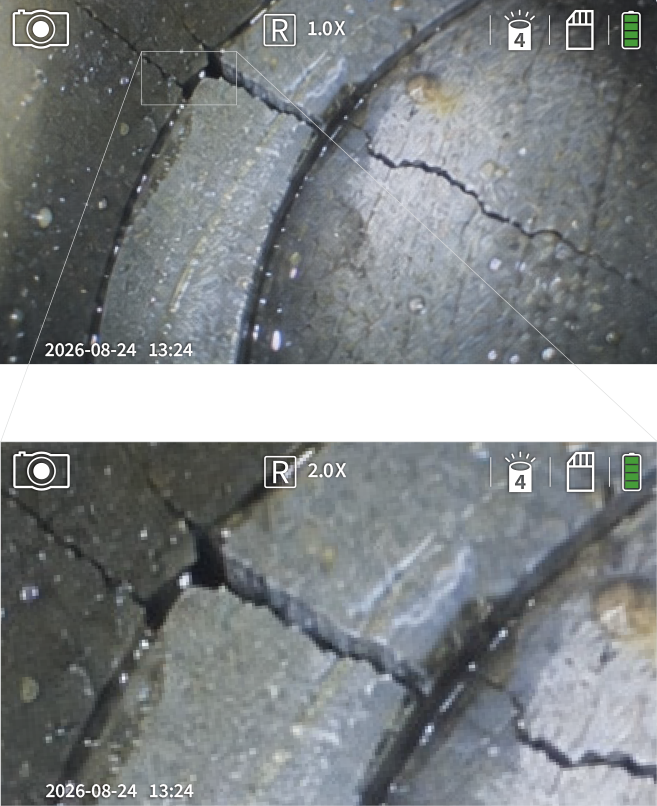

1MPカメラ＋デジタル2倍ズーム
5.0インチの大画面IPS液晶で先端の映像を確認。デジタル2倍ズームで異常箇所を拡大して記録できます。静止画はJPEG、動画はMOV（H.264）で保存し、PCでそのまま再生できます。

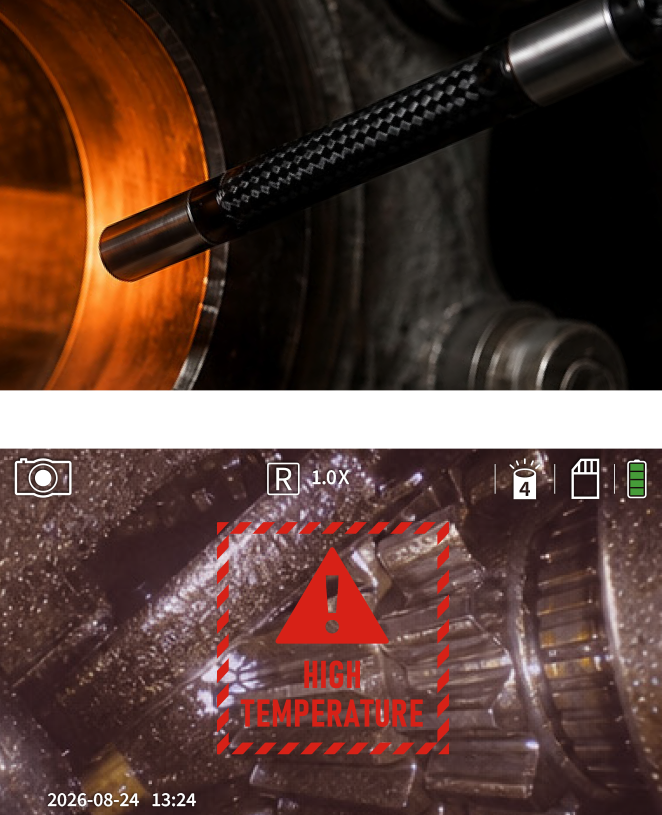

先端温度モニタリング＋警告
先端温度をモニタリングしており、動作範囲を超える高温状態になると警告を表示しブザーでお知らせすることで、高温部の点検でもプローブを守り、機器の破損リスクを抑えながら安心して使用できます。
Feature 04
「視た」を、残す・伝える。

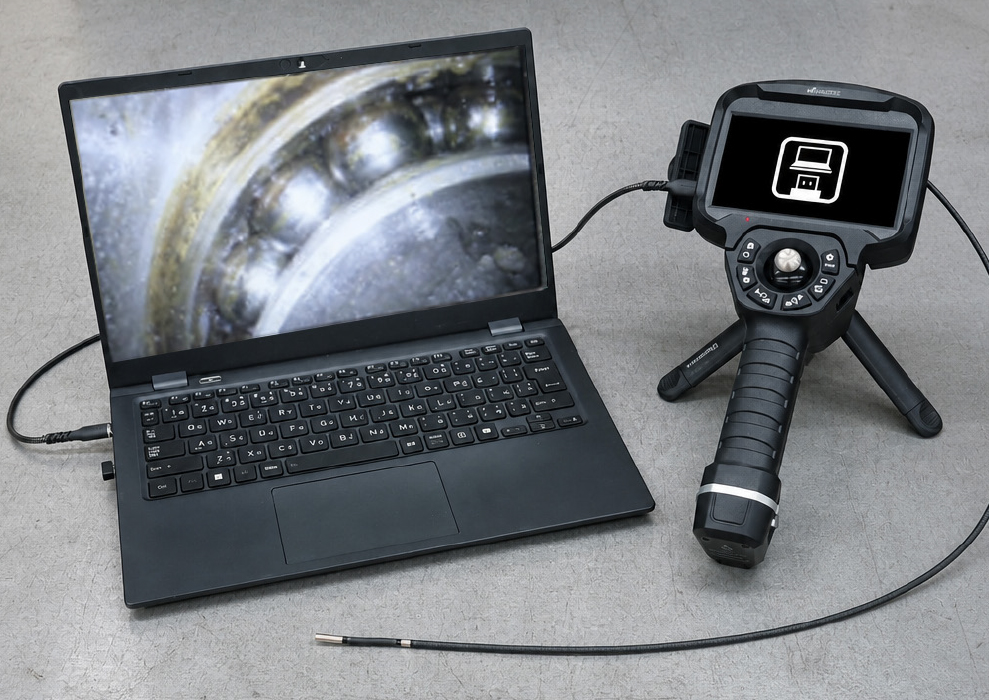

フルサイズHDMIで、その場で共有
本体側面のフルサイズ HDMI コネクタで、会議室の汎用 PC モニタにそのまま接続・投影。点検状況をその場で共有でき、工事判断やトラブル時の復旧が早くなります。記録は MicroSDカード（標準 32GB・最大 128GB）に保存し、USB で PC へ取り込めます。

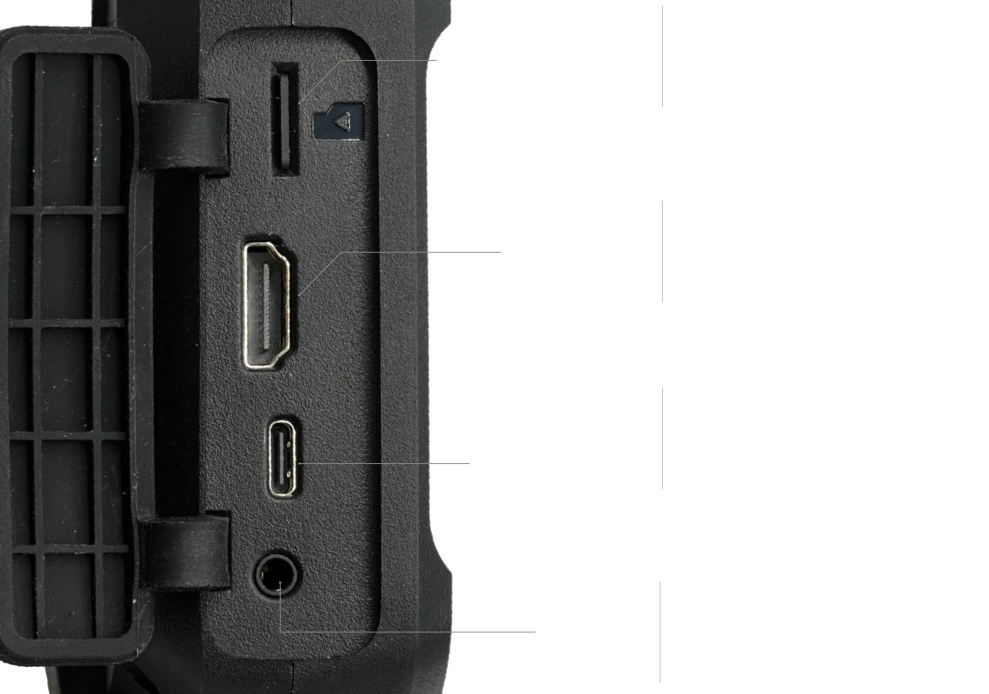

保存・出力・共有に応えるインターフェース
データ転送は USB または SD カード経由、共有は HDMI 出力で完結。microSD ／HDMI（音声出力非対応）／ USB Type-C ／AUX（Φ3.5音声入出力対応）と、現場で使い切るためのインターフェースを備えます。
Feature 05

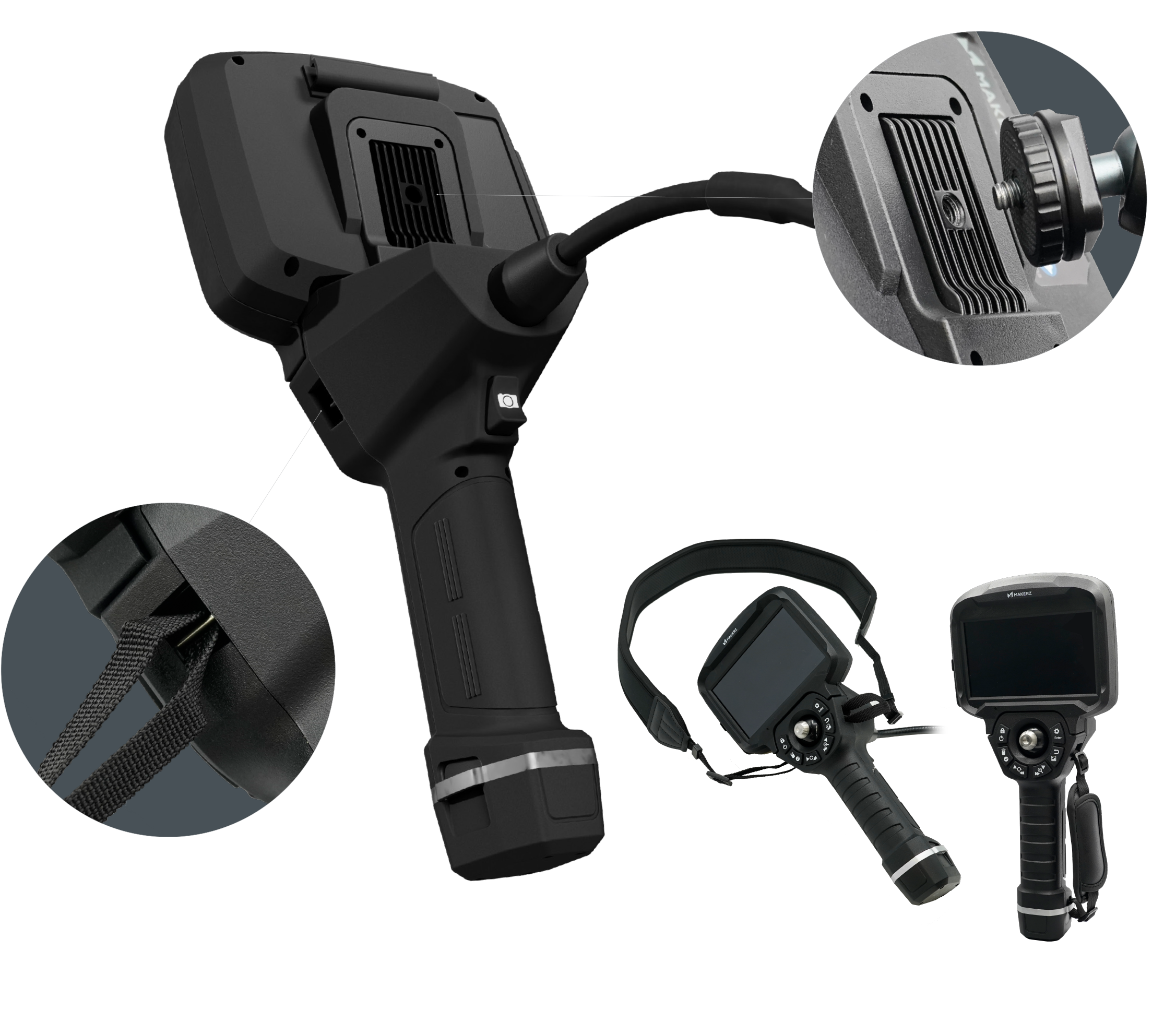

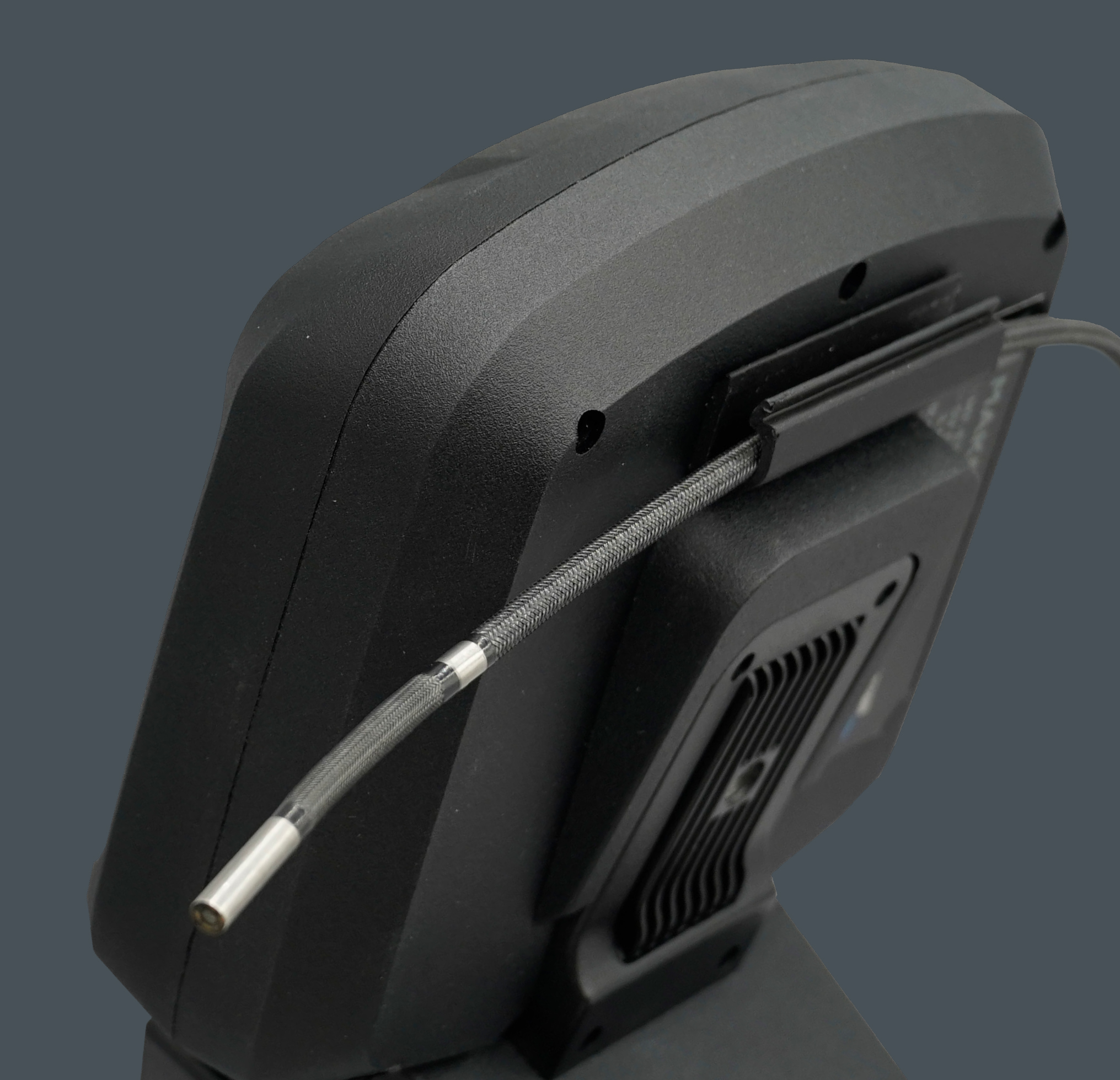

検査姿勢を選ばない、便利な装備。
Feature 06
1日、現場に連れて行ける。
5000mAhで約4時間連続稼働

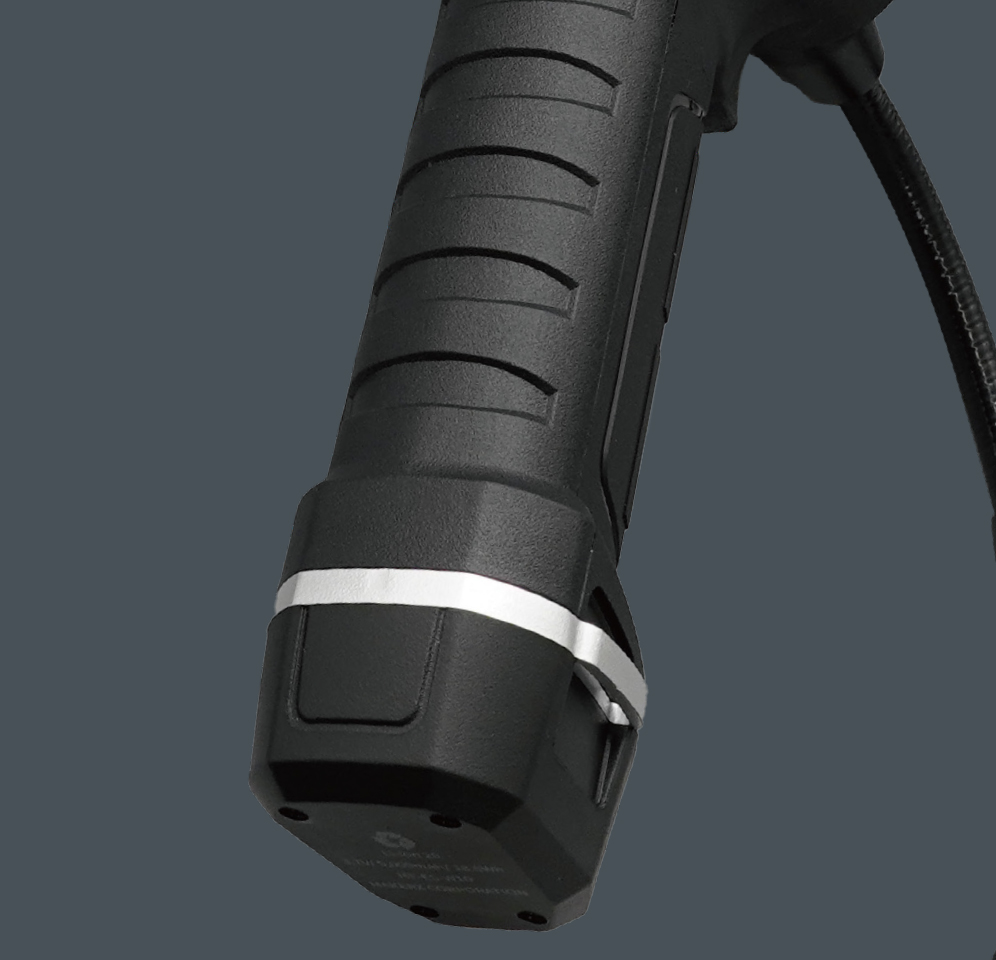

内蔵5000mAhバッテリーで約4時間の連続稼働。USB Type-Cで約4.5時間の充電に対応します。プローブ部はIP67相当の防塵防水。
※バッテリー及びプローブの交換はできません。
Spec
仕様
メタルフレックスファインダー＋AC充電器セット
| 型番 | MF-ES-W10-SET1 |
|---|---|
| プローブ径 / 長さ | Φ4.0mm ／ 1.0m |
| プローブ素材 | タングステン編組（耐油・耐薬品） |
| カメラ | 1MP（静止画・動画 1920×1080 アップスケーリング） |
| 先端可動 | 360°（金属軸ジョイスティック） |
| ディスプレイ | 5.0インチ IPS液晶（854×480・広視野角） |
| ズーム | デジタル2倍 |
| 照明 | 先端6灯LED／8段階 照度調整 |
| 音声メモ | 外付けマイクで動画に同時記録（再生はAUX／PC） |
| 保存データ形式 | 静止画：JPEG／動画：MOV（H.264） |
| 外部メディア | MicroSDカード（標準32GB・最大128GB） |
| インターフェース | フルサイズHDMI出力／USB Type-C／AUX（Φ3.5） |
| バッテリー | 内蔵5000mAh／約4時間連続稼働／USB Type-C 約4.5時間充電 |
| 保護等級 | プローブ部 IP67相当 |
| 多言語機能 | 日本語・英語・中国語（2種）・韓国語・ドイツ語 |

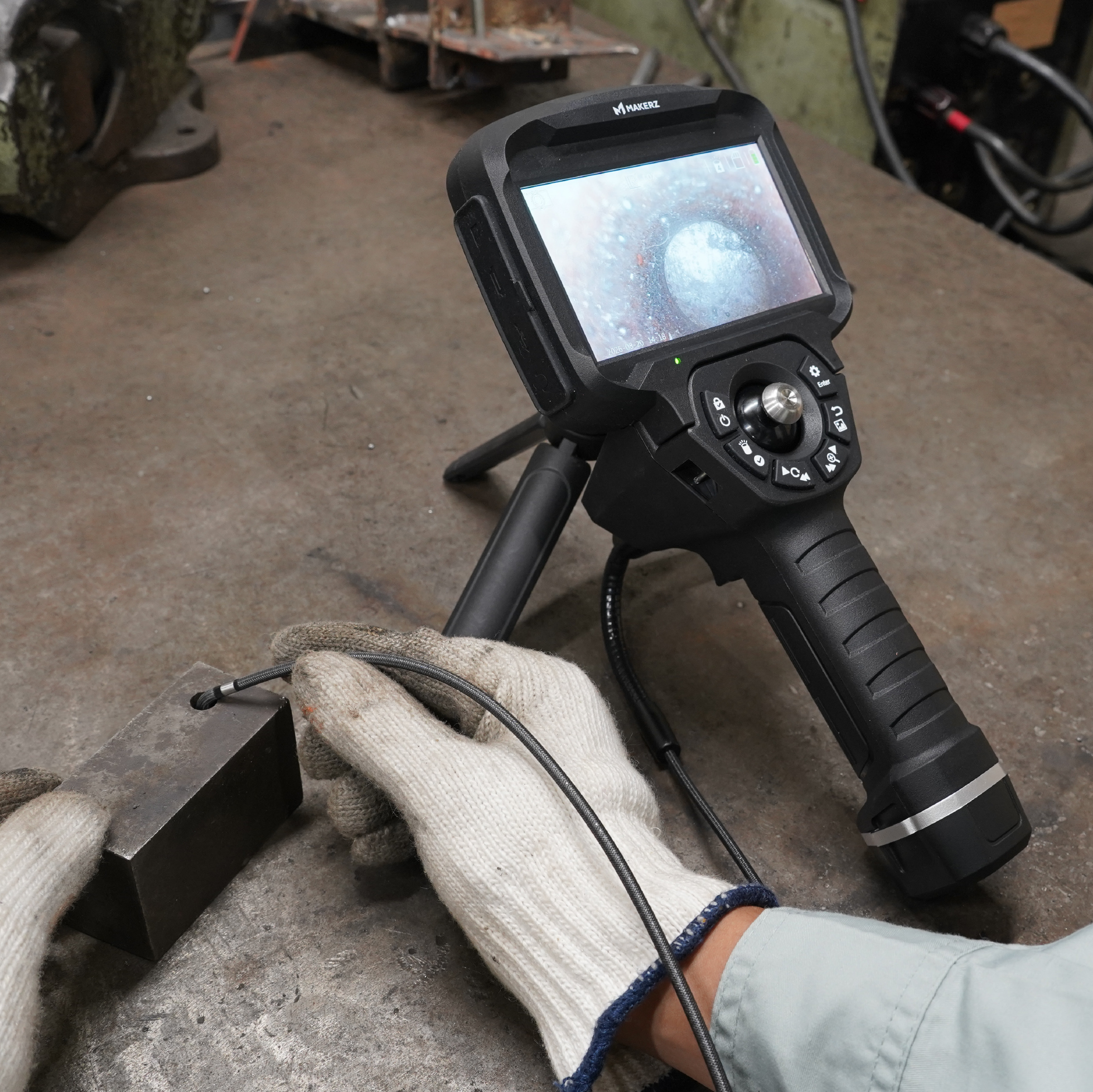

| 三脚固定 | 1/4-20UNC |

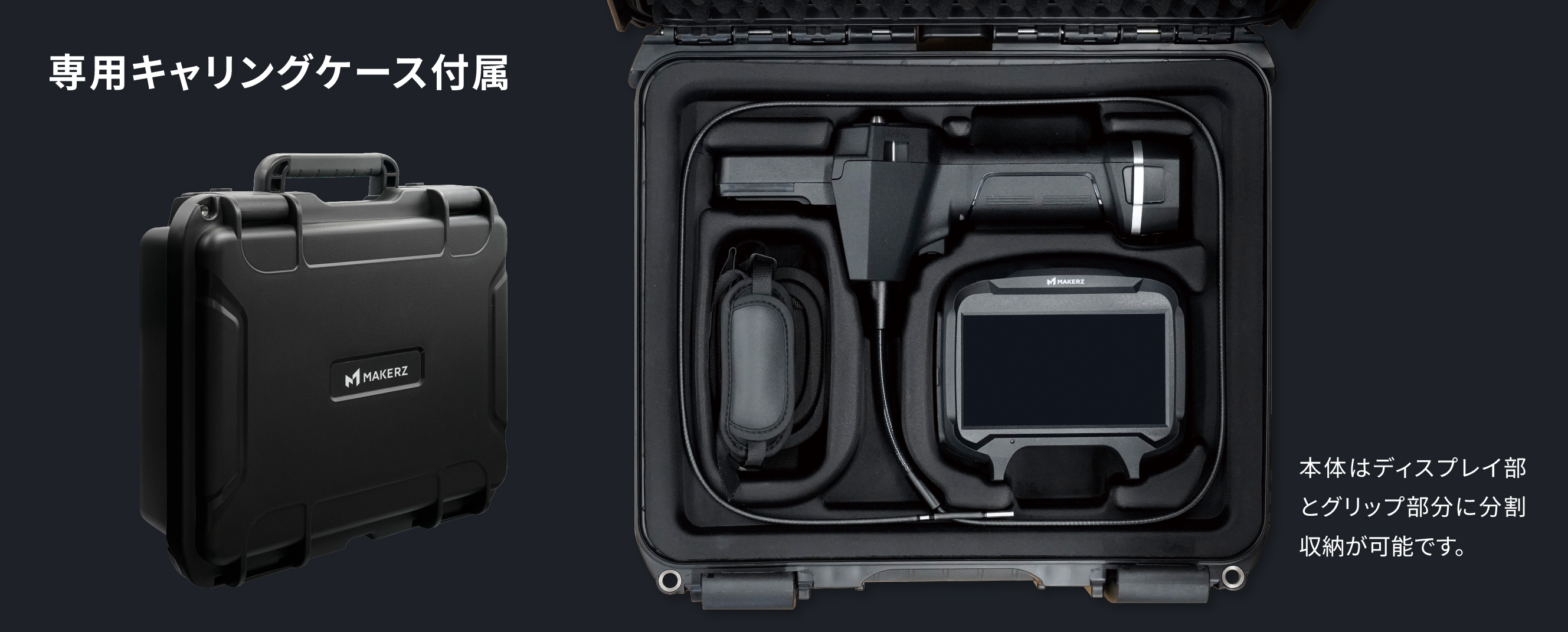

| 付属品 | 本体、AC充電器、ハンドストラップ、ネックストラップ、 MicroSDカード（本体に装着済）、専用キャリングケース |
| 保証 | 本体1年間 |
※仕様は改良のため予告なく変更する場合があります。
