スイッチ・ブザー

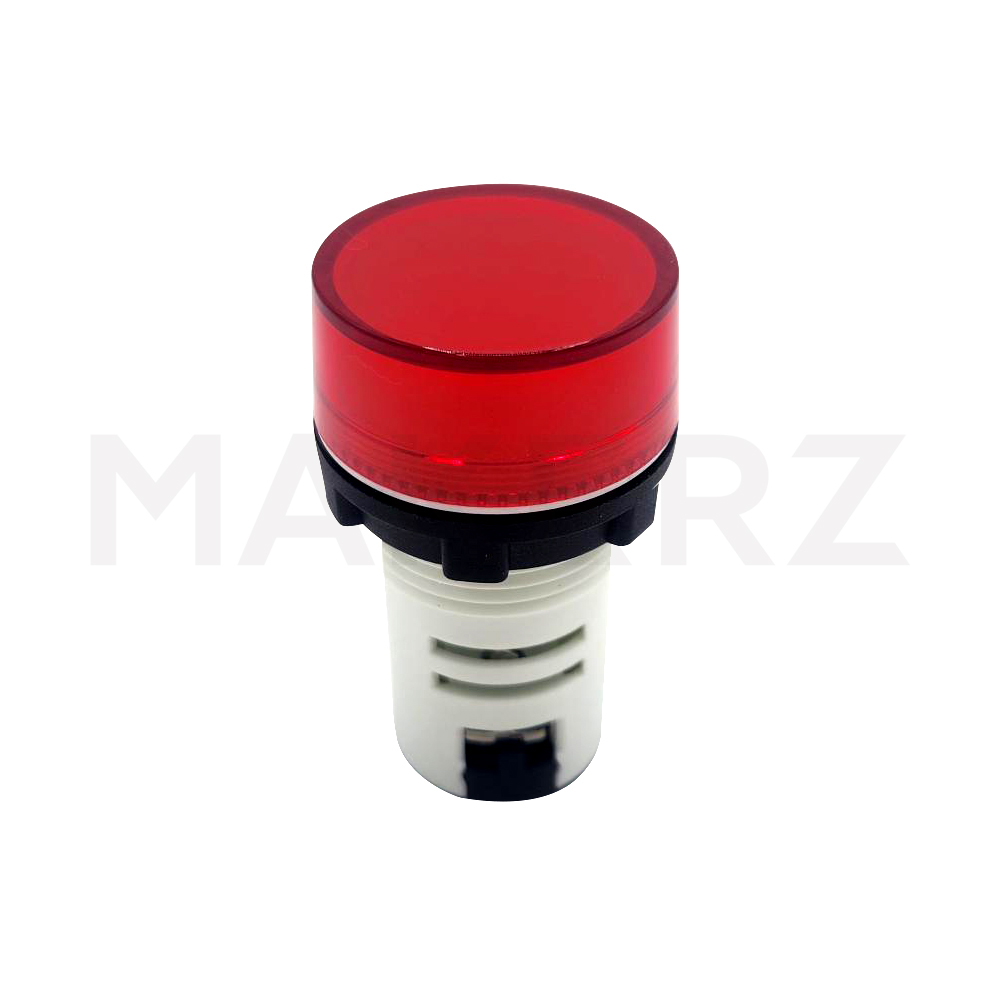

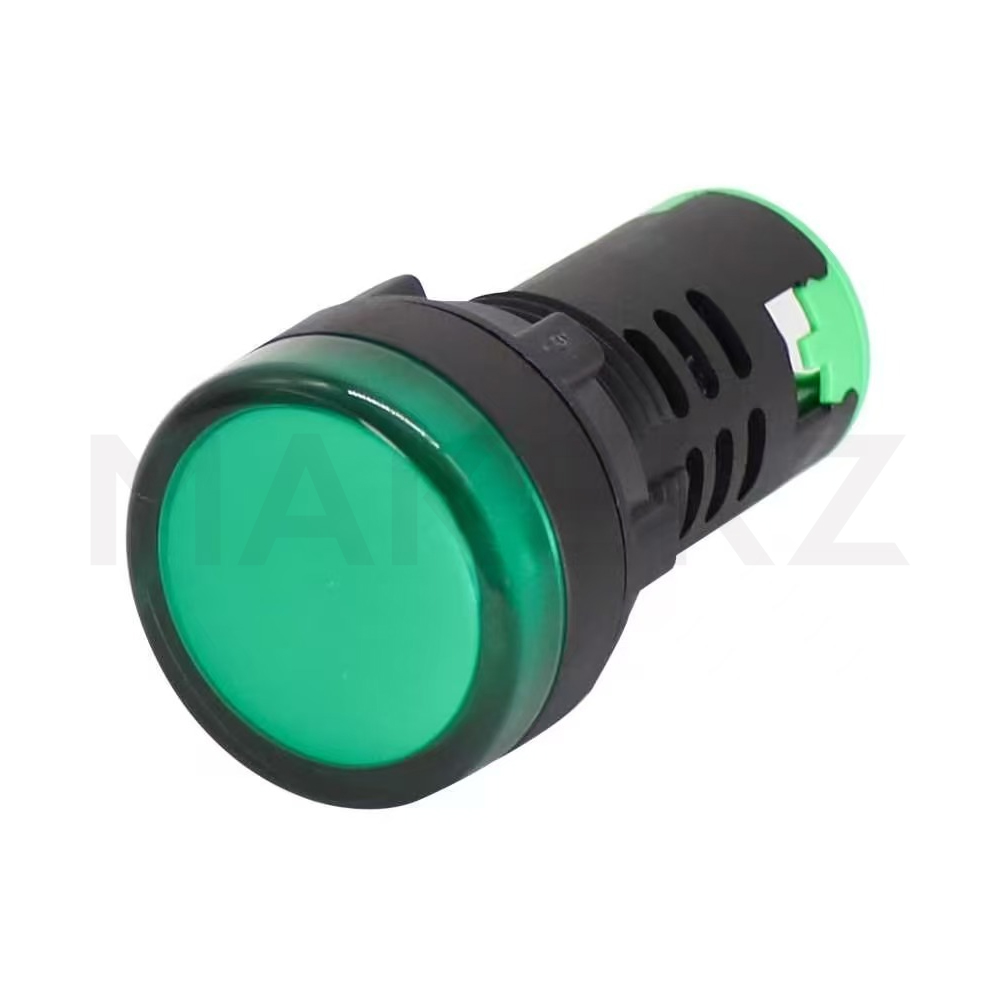

スイッチ・ブザーを販売する通販サイトです。φ16・φ22のスイッチ、ブザー、表示灯を豊富にラインナップ。5色以上のカラーと5種類の接点構成から選べ、平形・突出形・大形を用意。IP65対応で防塵・防水用途にも適しています。

スイッチ・ブザーとは、制御盤や装置の操作・表示に欠かせないスイッチ類とブザー。押しボタンスイッチ、セレクタスイッチなど、用途に応じた豊富なラインナップ。

スイッチ・ブザーの特長・用途

スイッチ・ブザーの主な特長

高い信頼性と耐久性：産業環境での長期使用に耐える機械的寿命（100万回以上）と電気的寿命を持つ
規格対応：IECなど国際規格に適合
防塵・防水性能：IP65の保護等級により、粉塵や水滴のある環境でも使用可能
豊富なバリエーション：ボタン色、接点構成、取付方法など、用途に応じた選択が可能

スイッチ・ブザーの主な用途

制御盤の操作スイッチ
産業機械の始動・停止ボタン
生産ラインの動作切替
異常警報ブザー
作業完了通知

スイッチ・ブザーの選び方のポイント

最適なスイッチ・ブザーを選ぶためには、以下のポイントを確認しましょう。

1 スイッチの種類

用途によって最適なスイッチを選びます。瞬時操作には「押しボタンスイッチ」、モード切替には「セレクタスイッチ」が適しています。

2 接点構成（a接点/b接点）

制御回路に応じた接点構成を選びます。 a接点（NO：ノーマルオープン）は押すと閉じる、 b接点（NC：ノーマルクローズ）は押すと開きます。 1a1b、2a2bなど複数接点を持つタイプもあります。安全回路にはb接点の使用が推奨されます。

3 定格電圧・電流

制御回路の電圧・電流に適合した定格を選びます。 AC/DC24Vに対応しています。負荷電流が定格を超えると接点寿命が短くなったり、溶着の原因になるため、余裕を持った選定が重要です。

4 保護等級（IP等級）

設置環境に応じた保護等級を選びます。 IP20：屋内制御盤内（指の侵入防止）、 IP65：防塵・防噴流（屋外パネル面）。保護等級が高いほど価格も上がります。

5 取付方法とパネル厚

取付パネルの厚みに対応した製品を選びます。標準は1〜5mmに対応。 φ16、φ22など取付穴径も確認が必要です。

スイッチ・ブザーの種類別比較

スイッチ・ブザーは操作方法や用途によって主に3つのタイプに分類されます。制御回路と操作性を考慮して最適なタイプを選びましょう。

タイプ	構造	取り付け方法	メリット	デメリット	おすすめ用途

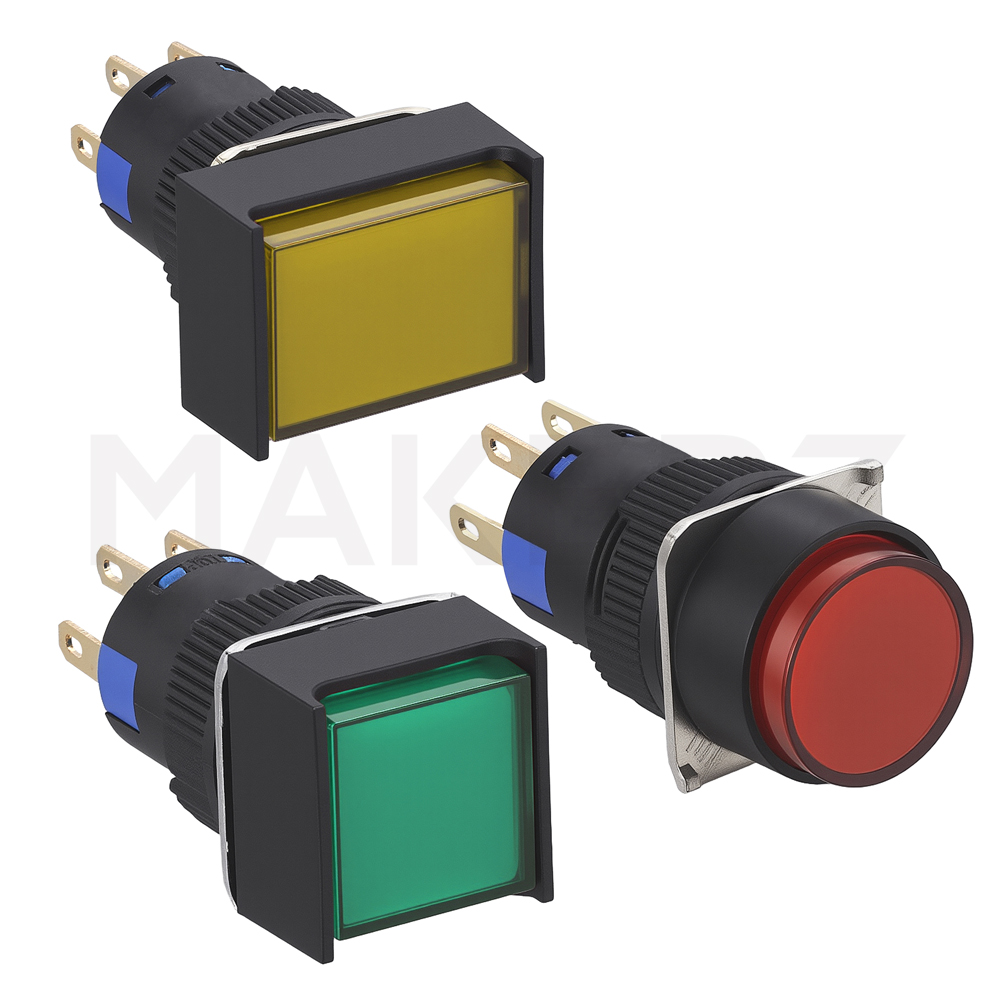

押しボタンスイッチ	ボタンを押すことでON/OFF操作	パネル取付（φ16、φ22等）	・瞬間的な操作に最適・色分けで操作を視覚化・LED照光タイプで状態表示可能	・押している間だけONの場合が多い・連続ON保持にはオルタネイト型が必要	機械の始動・停止、一時動作、信号入力

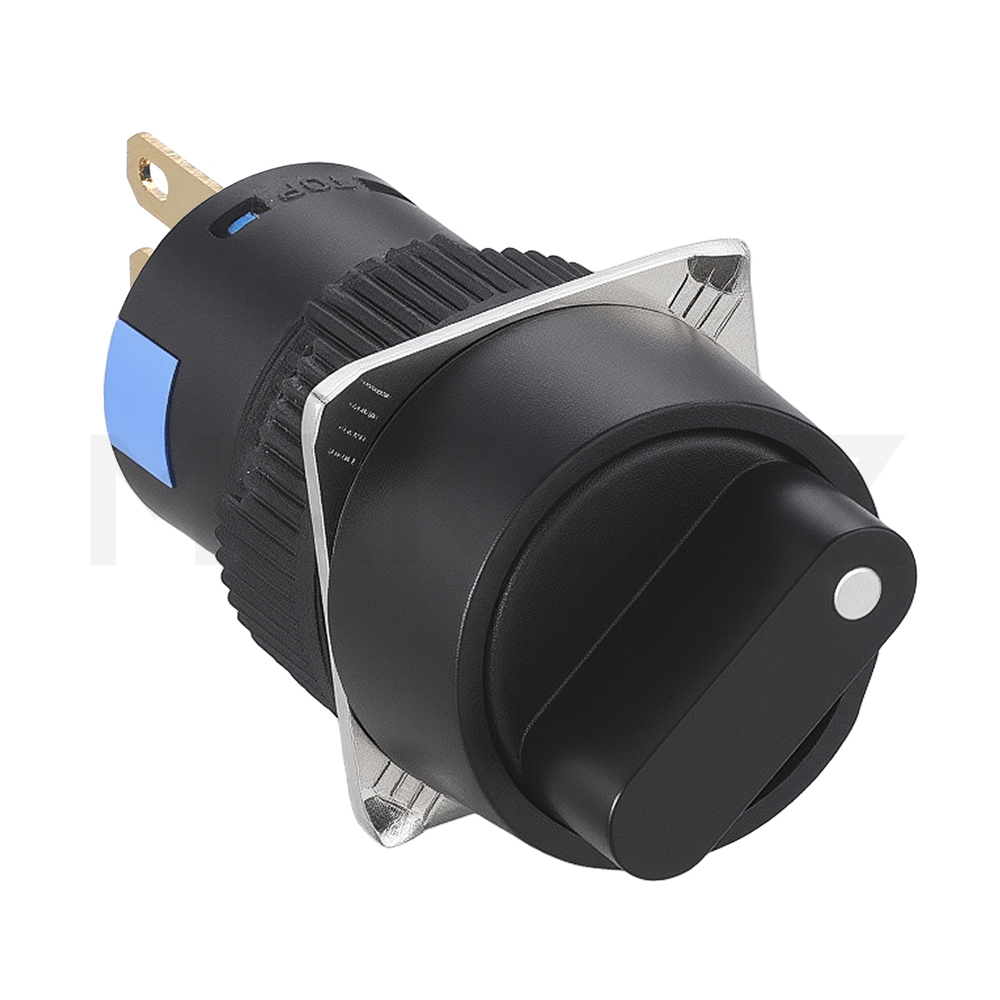

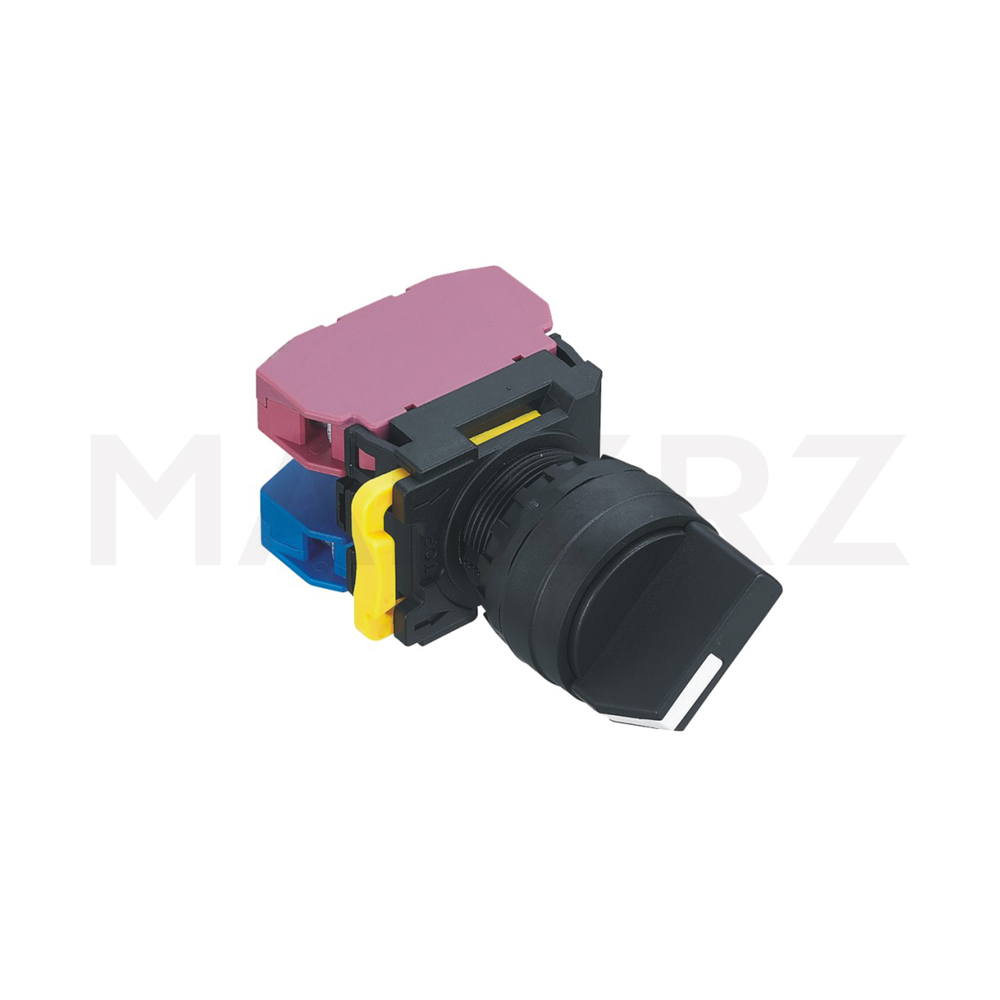

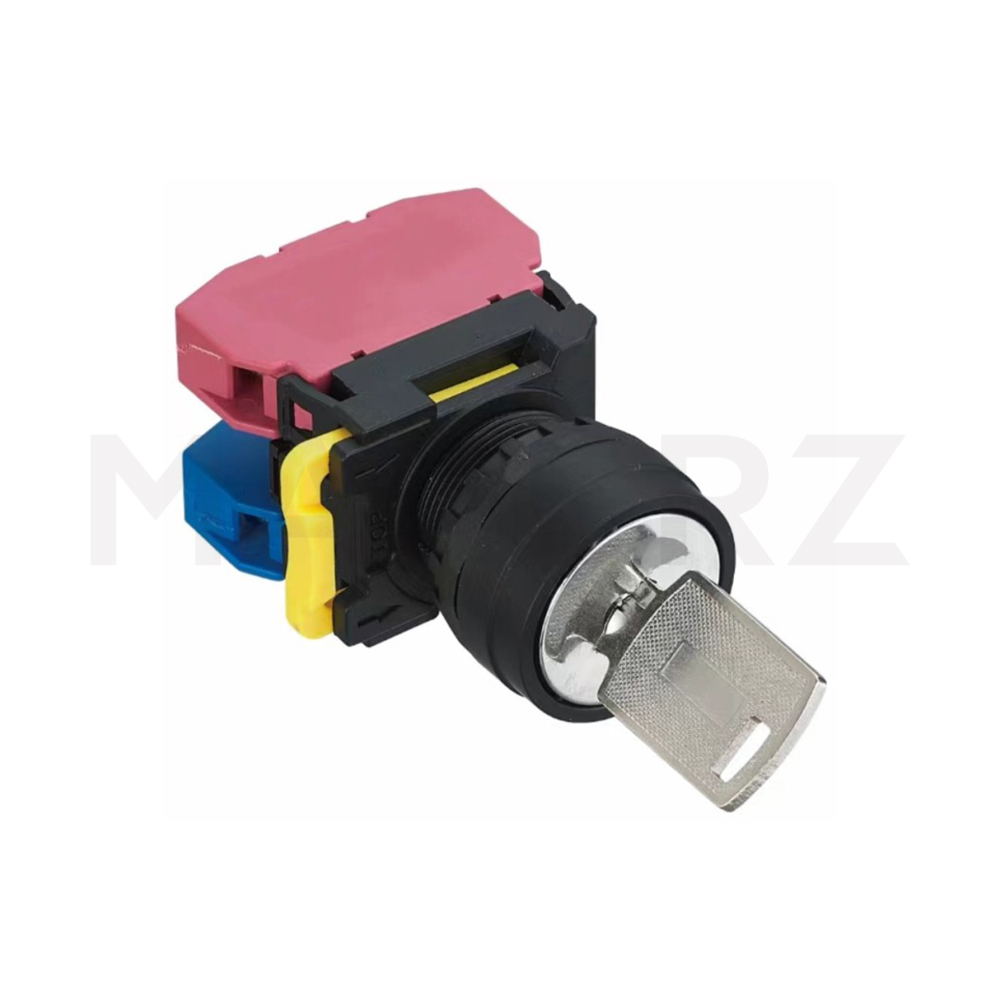

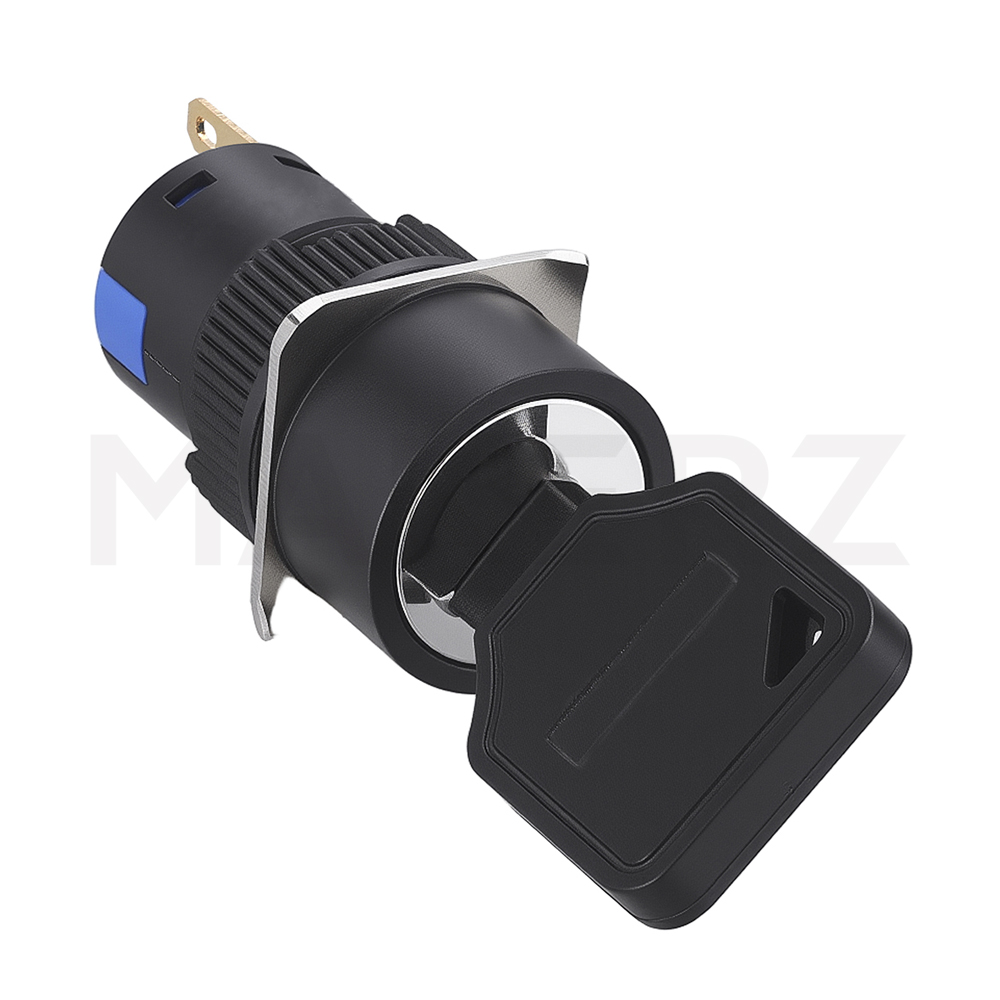

セレクタスイッチ	つまみを回転させて位置切替	パネル取付、2〜3ポジション	・モード切替に最適・ポジションが保持される・キー付きで不正操作防止可能	・素早い操作には不向き・ポジション数に限りあり	運転モード切替、自動/手動切替、電源ON/OFF
ブザー	電圧印加で音を発生	パネル取付	・遠方でも異常を認識可能・LED照光との併用で視認性向上	・騒音環境では聞こえにくい・連続鳴動は騒音問題の可能性	異常警報、作業完了通知、タイマー終了通知

スイッチ・ブザーの用途別おすすめ

使用環境や目的に応じて、最適なスイッチ・ブザーをご提案します。

制御盤内操作パネル向け

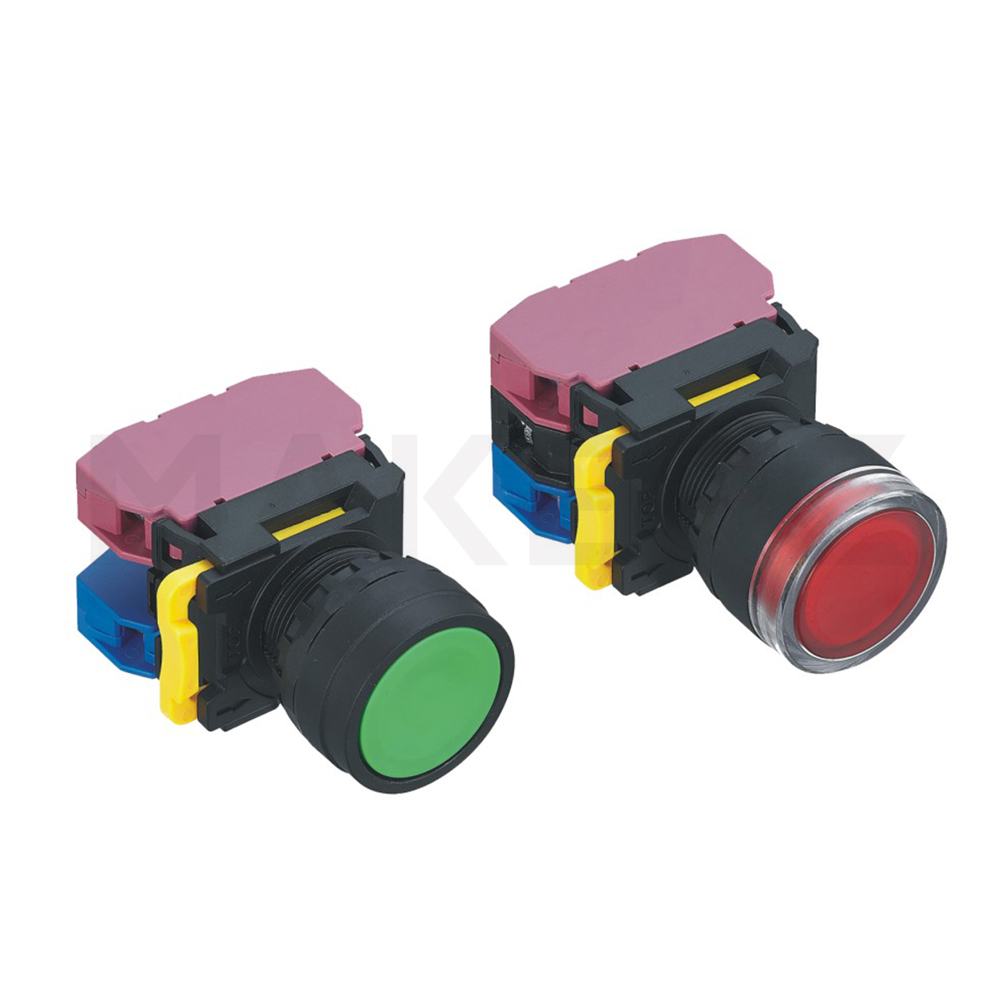

推奨タイプ：押しボタンスイッチ φ22 IP40

理由：制御盤内部であれば防水不要なIP40で十分です。始動ボタンは緑色や黒色、停止ボタンは赤色、リセットは黄色などが多いです。 LED照光タイプを選ぶと運転状態が視覚的に分かります。

材質：樹脂製ボタン、定格使用電圧AC/DC24V

生産ライン操作盤向け

推奨タイプ：押しボタンスイッチ φ22 IP65

理由：屋内でも粉塵や水滴がかかる環境ではIP65以上を選びます。 φ22ボタンは手袋作業でも操作しやすく、視認性も高いため生産現場に最適です。

材質：金属ベゼル、定格使用電圧AC/DC24V

異常警報・通知向け

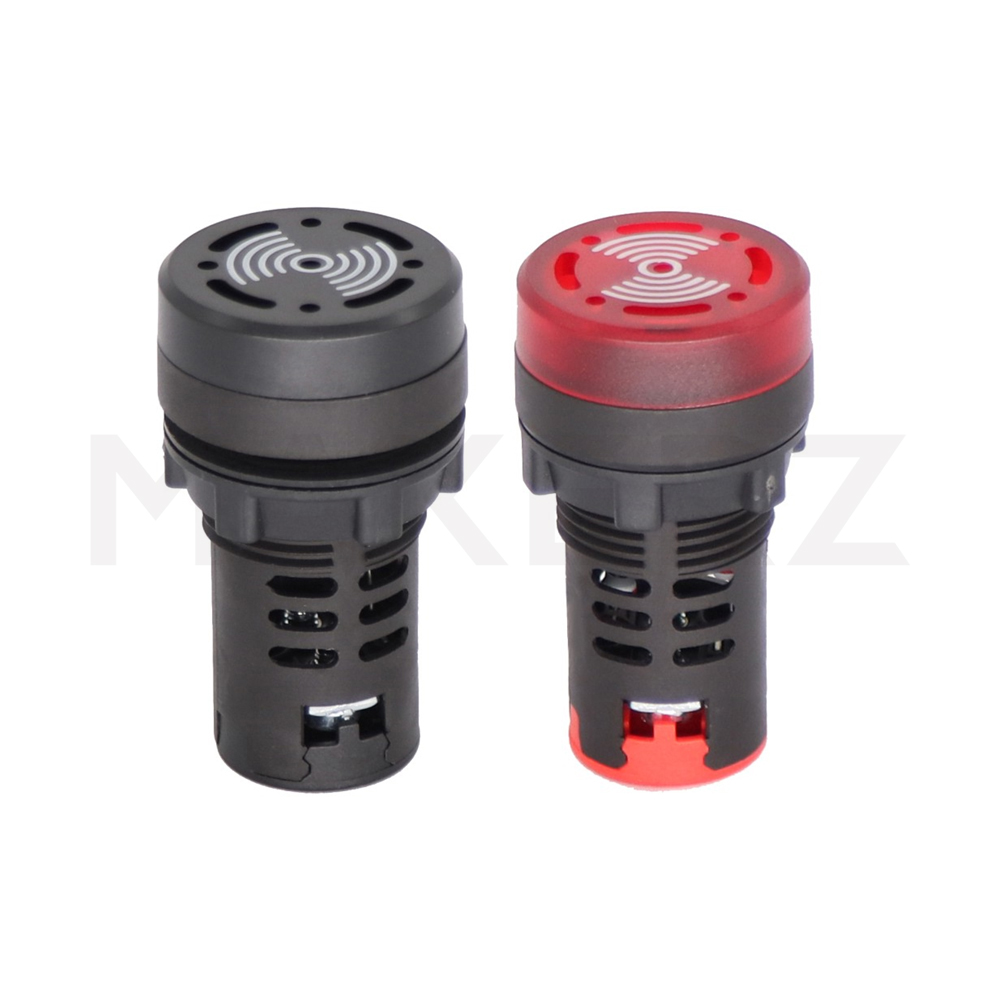

推奨タイプ：電子ブザー AC/DC24V 80dB以上

理由：工場内で聞こえる音量は80dB以上が目安です。連続音、断続音、パルス音など音色を選べる製品もあります。 LEDランプと組み合わせると視覚・聴覚の両方で警報できます。

材質：圧電ブザー、電磁ブザー、定格DC24Vが一般的

スイッチ・ブザーのよくある質問（FAQ）

Q. a接点とb接点の違いは？

A. a接点（NO：ノーマルオープン）は、スイッチを押していない状態で「開（OFF）」、押すと「閉（ON）」になります。一般的な始動ボタンに使用します。 b接点（NC：ノーマルクローズ）は、押していない状態で「閉（ON）」、押すと「開（OFF）」になります。非常停止や安全回路に使用され、スイッチ故障時も安全側（停止）に動作する設計が可能です。

Q. LED照光タイプの利点は？

A. LED照光タイプはボタン内部にLEDが組み込まれており、機械の運転状態を視覚的に表示できます。例：運転中は緑ランプ点灯、停止中は消灯、異常時は赤ランプ点滅。遠方からでも状態が分かるため、大型装置や複数台管理に便利です。 LED寿命は約30,000～40,000時間と長寿命です。

Q. ブザーの音量はどのくらい必要？

A. 一般的な工場の騒音レベルは60〜75dB程度です。警報音として認識されるには、周囲騒音より10dB程度大きい音が必要なため、 80〜95dBのブザーを推奨します。音量は距離に応じて減衰するため、設置位置も考慮してください。騒音が激しい環境では、パトライト（回転灯）との併用が効果的です。

Q. スイッチの寿命はどのくらい？

A. 機械的寿命（物理的な動作回数）：100万〜1000万回電気的寿命（接点の開閉回数）：10万〜50万回電気的寿命は負荷電流に大きく依存します。定格電流に近い負荷をかけると寿命が短くなるため、定格の50〜70%程度の使用を推奨します。
