スライドレール

スライドレールの特長・用途

スライドレールの主な特長

• 荷重クラス別ラインナップ：軽負荷型・中負荷型・重負荷型の3クラスで、産業用途の広い荷重範囲に対応
• 豊富なレール幅シリーズ：15〜76シリーズを揃え、設置スペースに最適なサイズを選択可能
• 多彩な材質：SPCC（圧延鋼板）・SUS304（ステンレス鋼）・アルミ合金（A6063・A7075）から選択可能
• 2段式・3段式の構造選択：2段式と3段式（フルエクステンション対応）を用途に応じて選択可能
• 接触部方式の選択：複軸ころ方式・外レール溝面ガイドローラー方式から選択でき、荷重・精度要件に対応

スライドレールの主な用途

• 産業装置の引き出しユニット・ドロワー部品の案内
• 制御盤・配電盤の引き出しトレイ・スライドシェルフへの取り付け

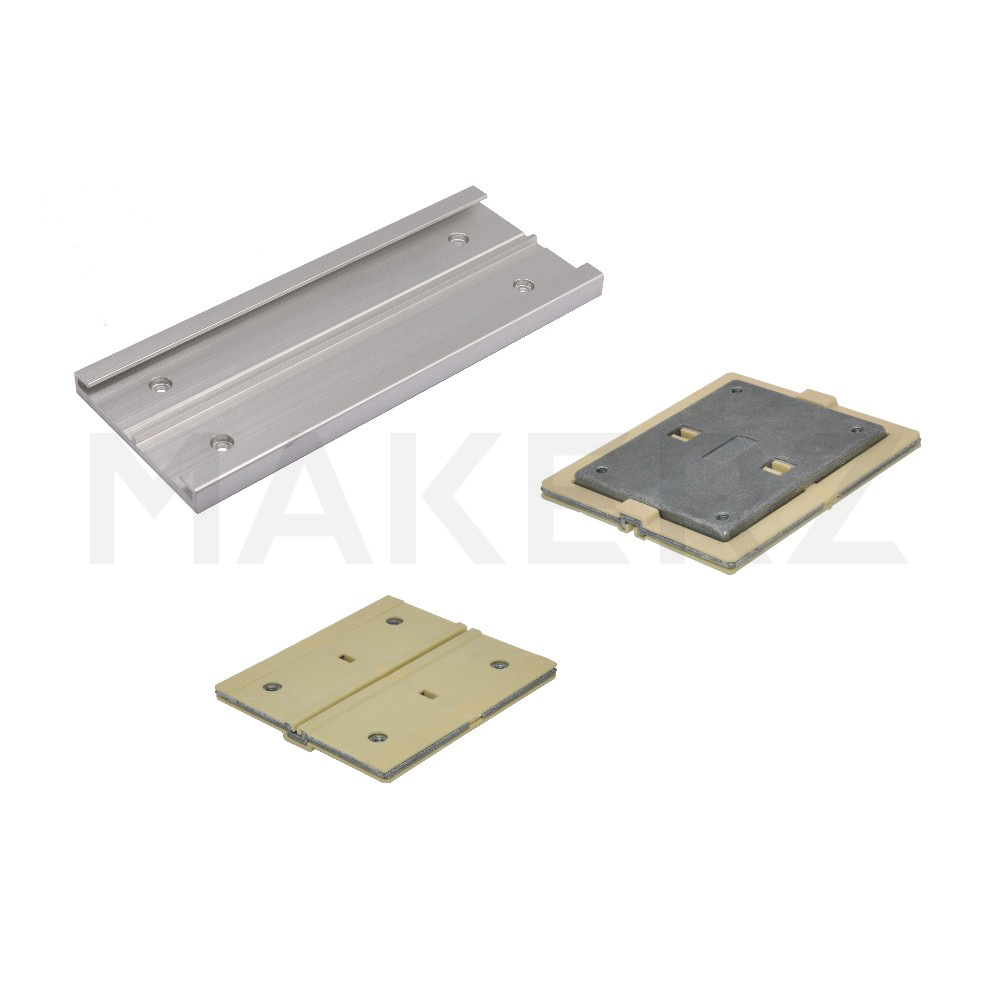

• アルミフレーム構造の可動パネル・スライドテーブルの案内
• 工場設備の工具収納キャビネット・部品棚の引き出し案内
• 重荷重対応の工具・部品搬送スライドユニット

スライドレールの選び方のポイント

最適なスライドレールを選ぶためには、以下のポイントを確認しましょう。

1 耐荷重クラスの選択

引き出しや搭載物の重量に応じて軽負荷型・中負荷型・重負荷型を選択する。スライド動作時の慣性荷重・振動荷重も考慮し、余裕のある荷重クラスを選ぶ。

2 レール幅シリーズ

取り付けスペースの横幅に応じてシリーズを選択する。15〜27シリーズは省スペース用途、35〜53シリーズは標準的な産業装置、71〜76シリーズは大型・重荷重用途に対応する。

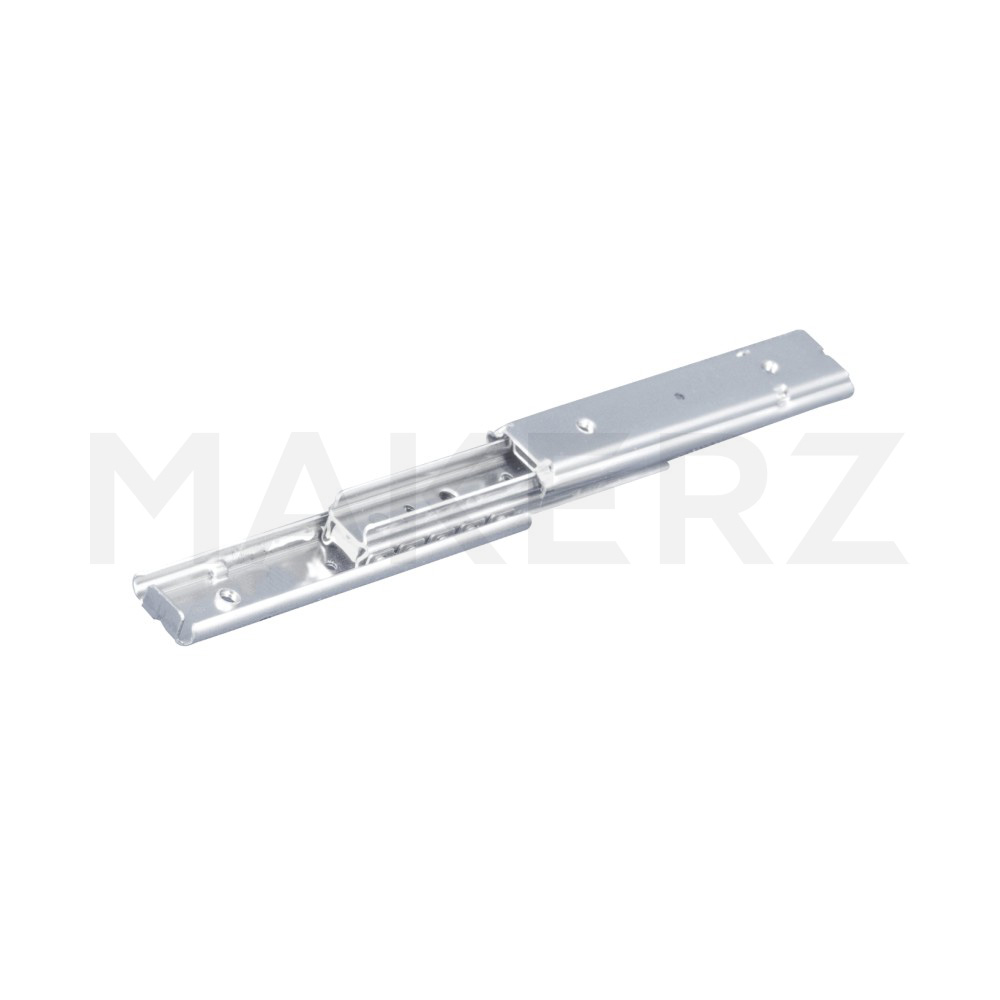

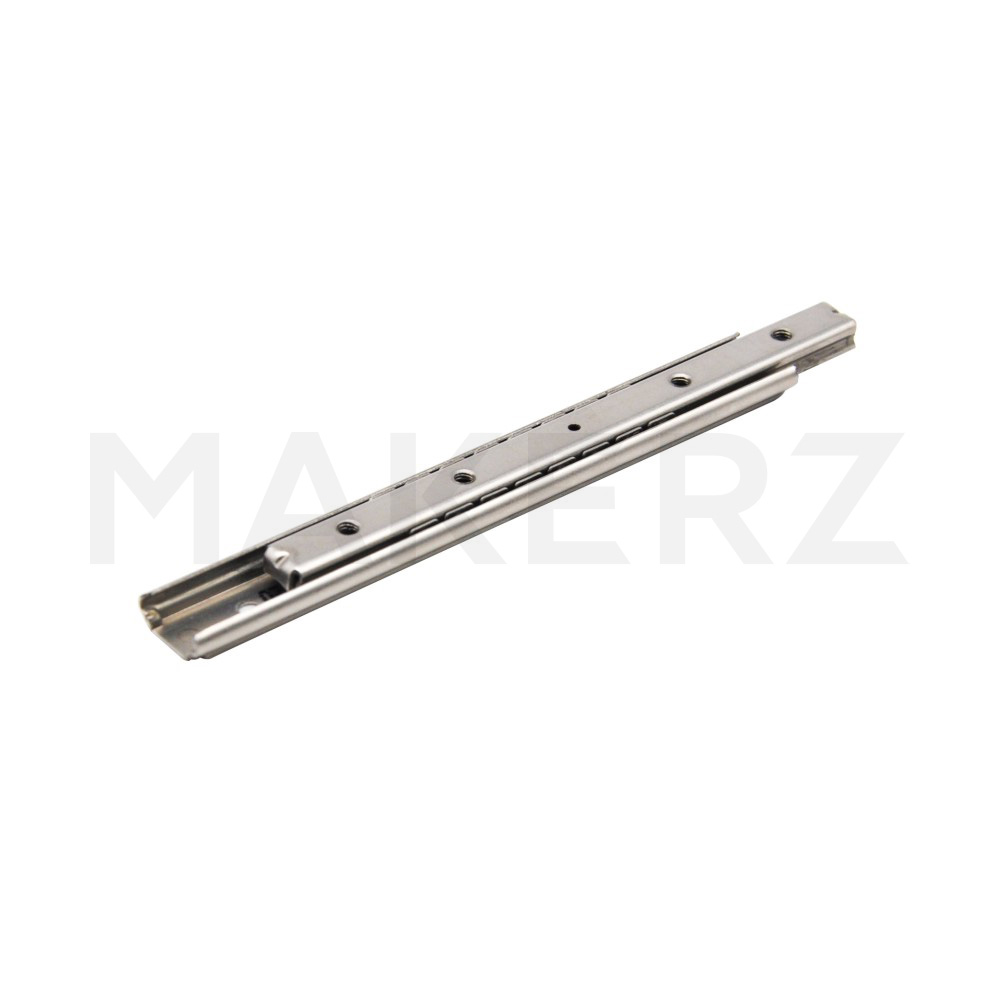

3 段数（スライドストローク）

2段式はコンパクトなスライドストロークが必要な場合、3段式はフルエクステンション（完全引き出し）が必要な場合に使用する。

4 材質・表面処理

一般屋内環境ではSPCC相当＋亜鉛メッキが標準。水・油にさらされる環境ではSUS304相当を選択。軽量化にはアルミ合金を使用する。

5 取付方式

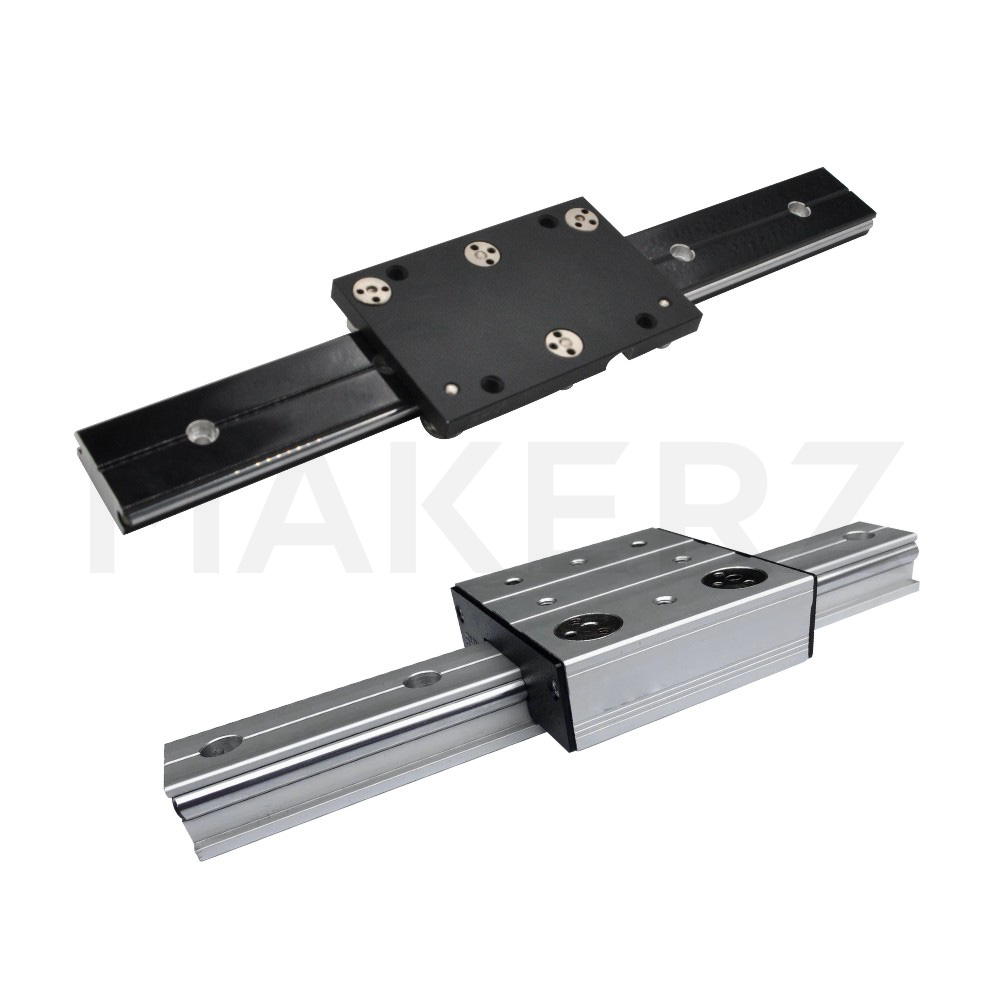

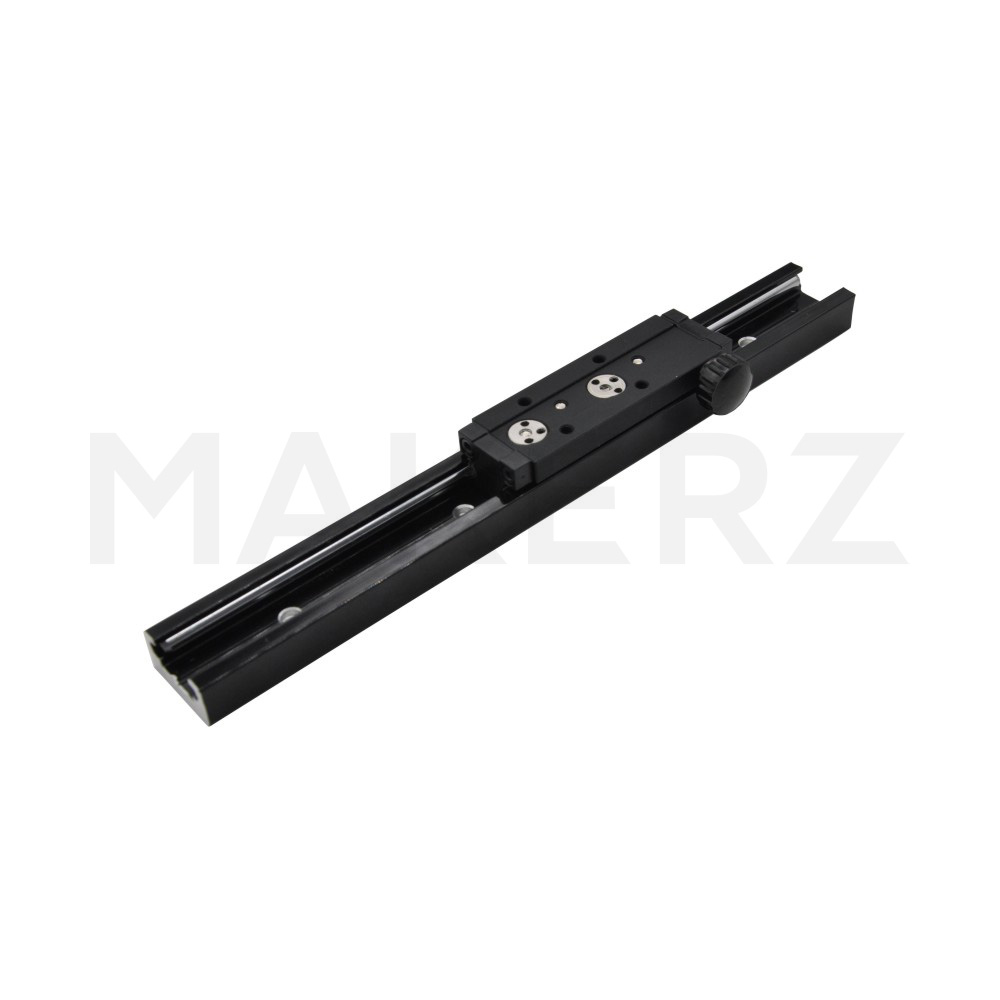

左側取付・右側取付の方向性を確認する。屋外型・内蔵型のすべりばめ形状は設置環境に応じて選択する。

スライドレールの種類別比較

スライドレールの用途別おすすめ

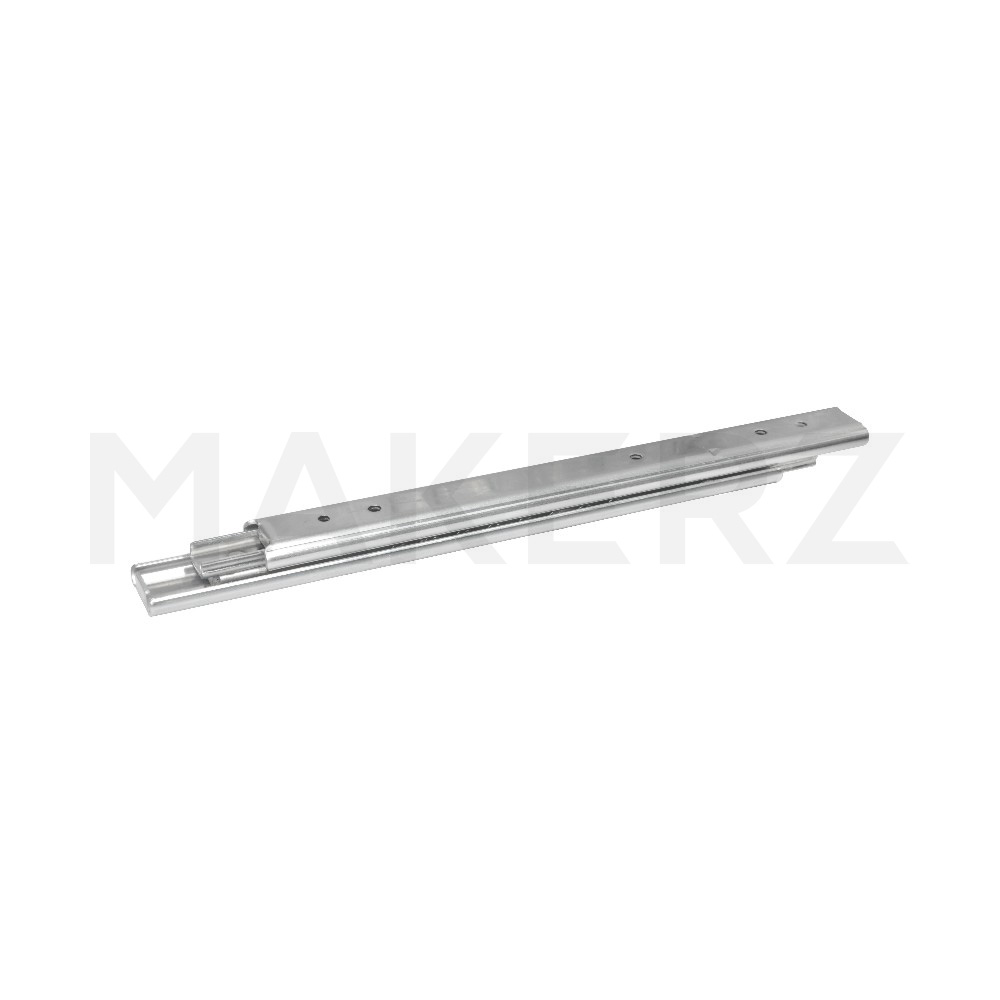

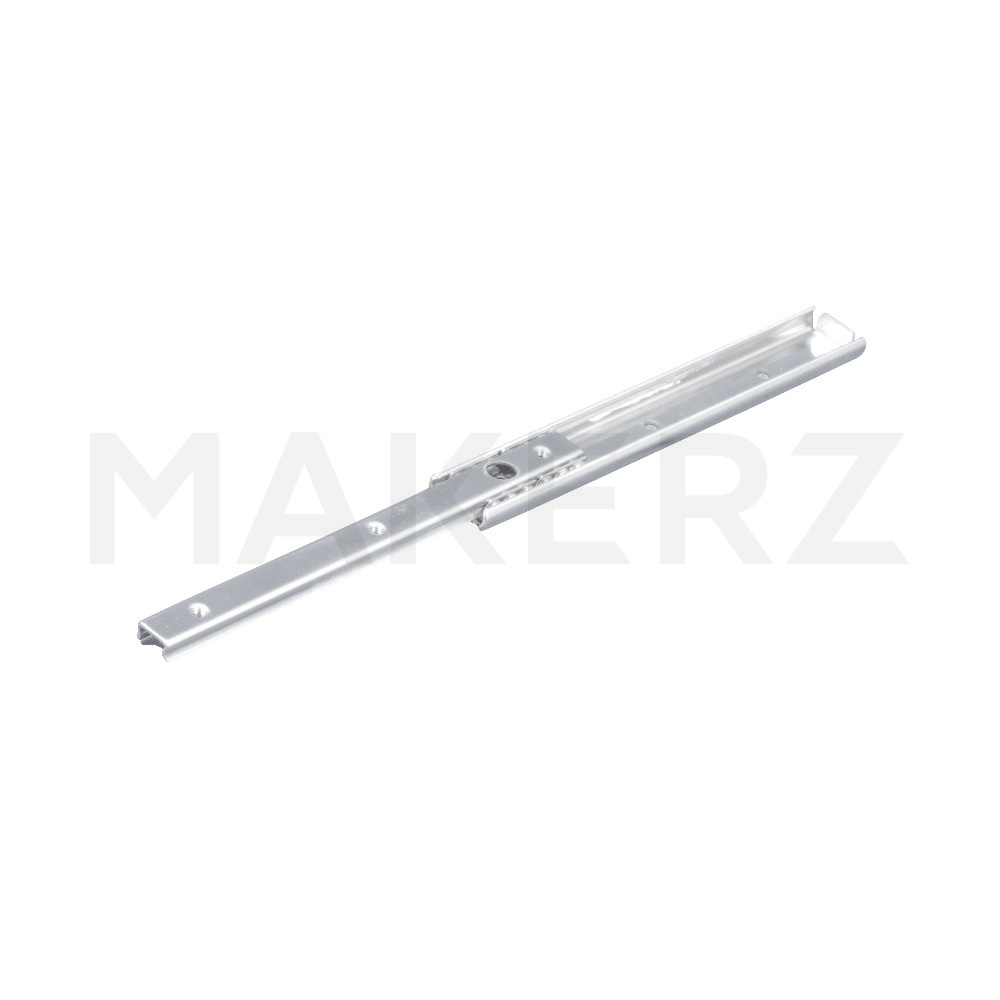

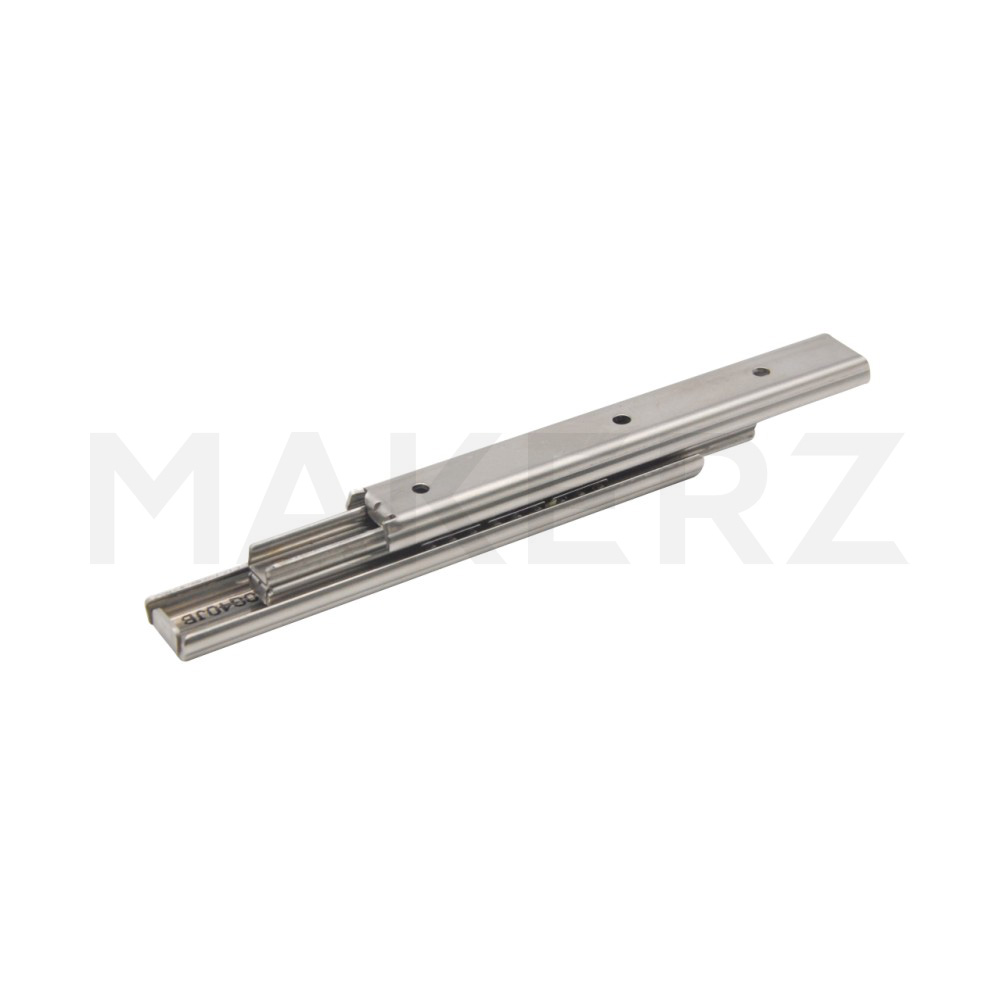

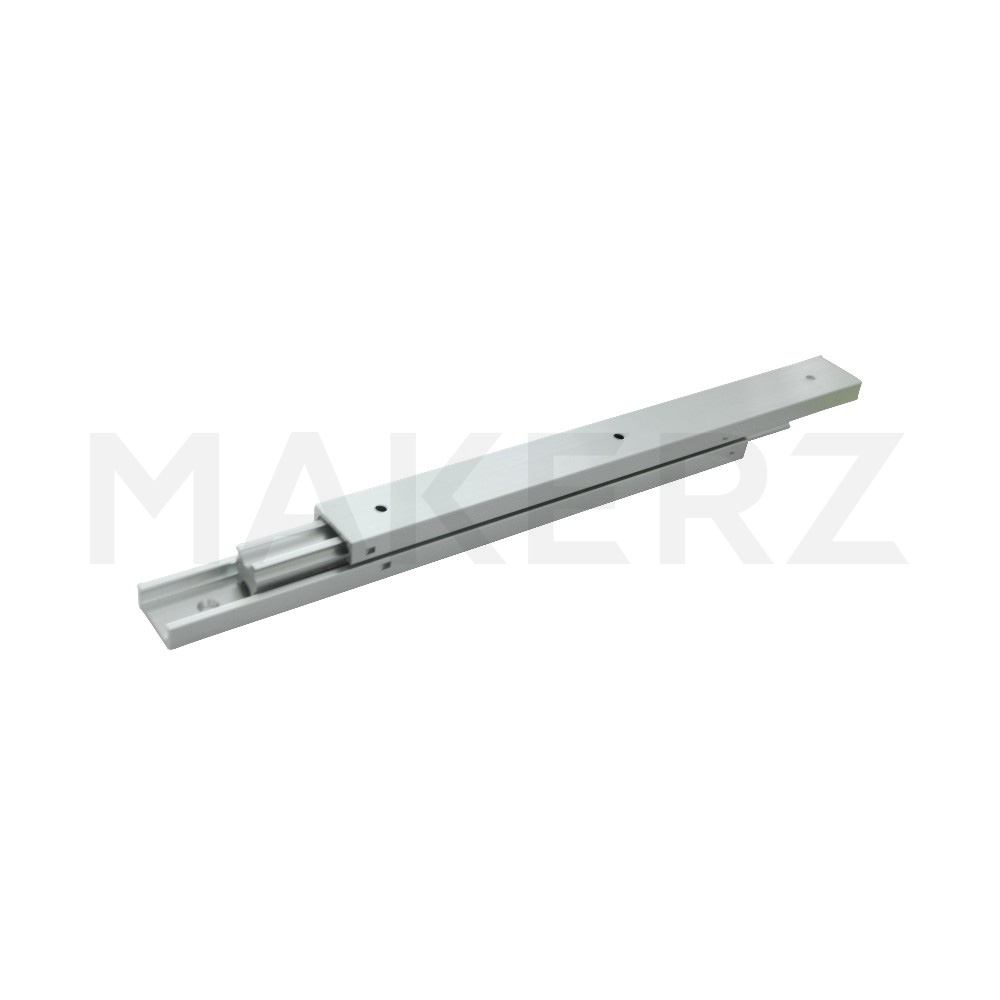

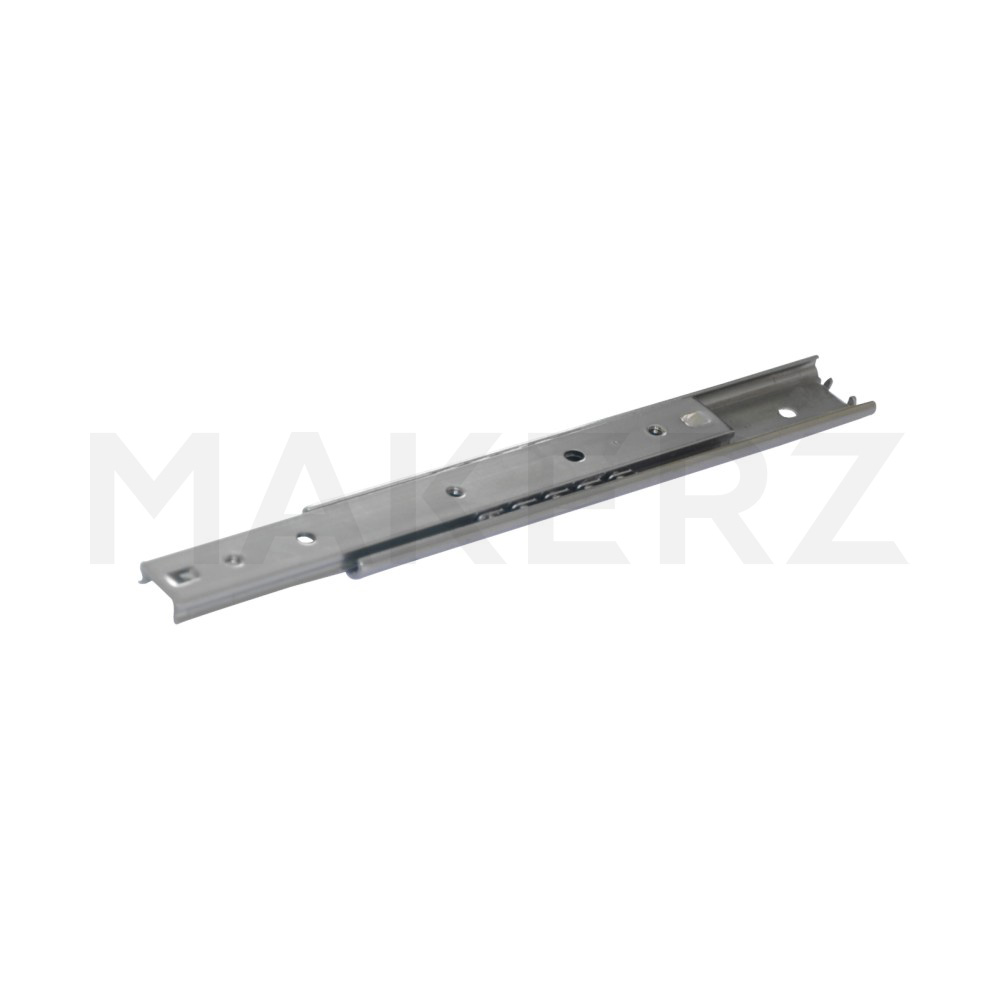

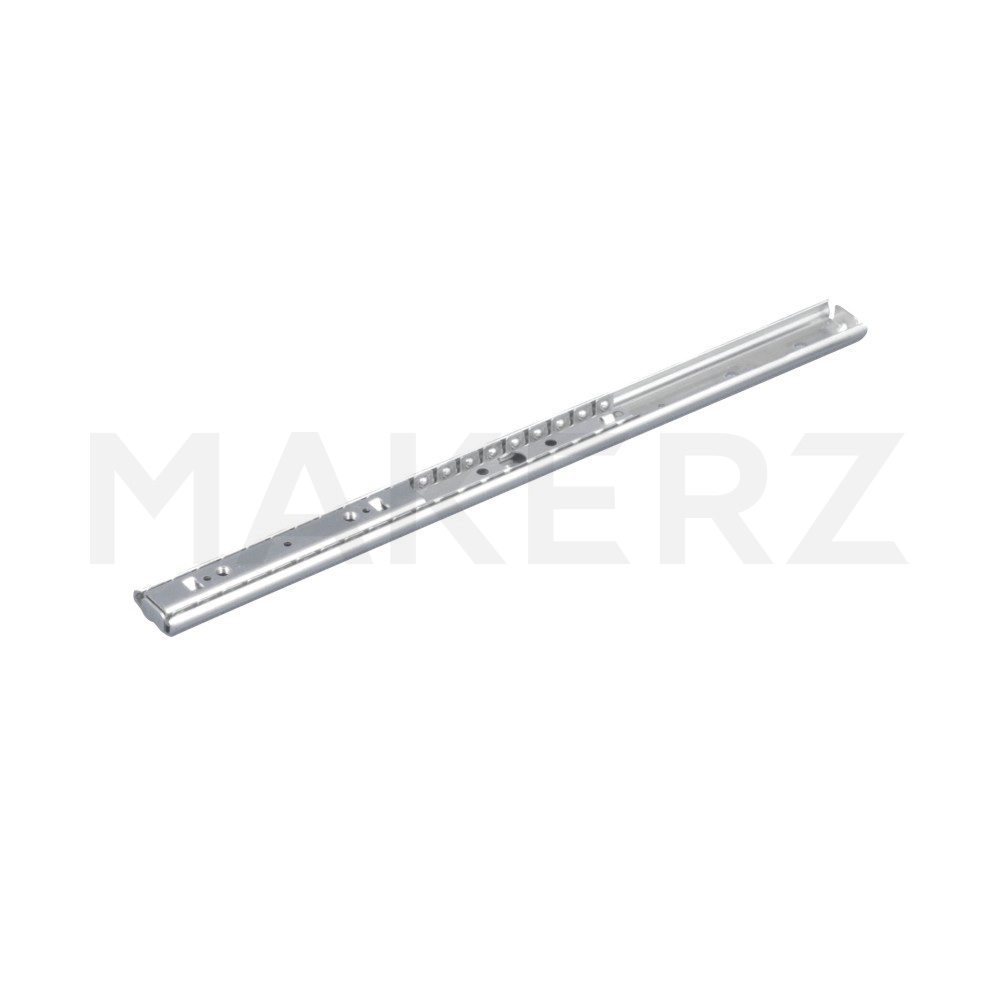

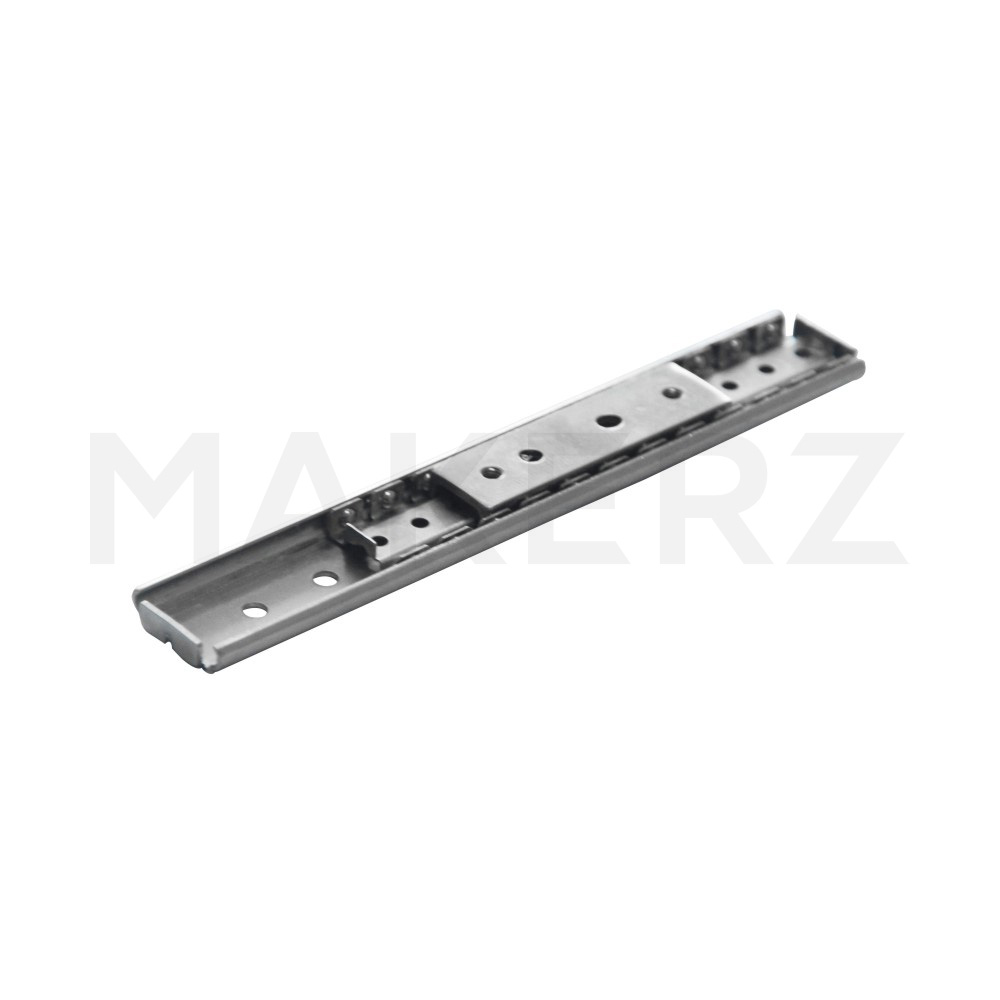

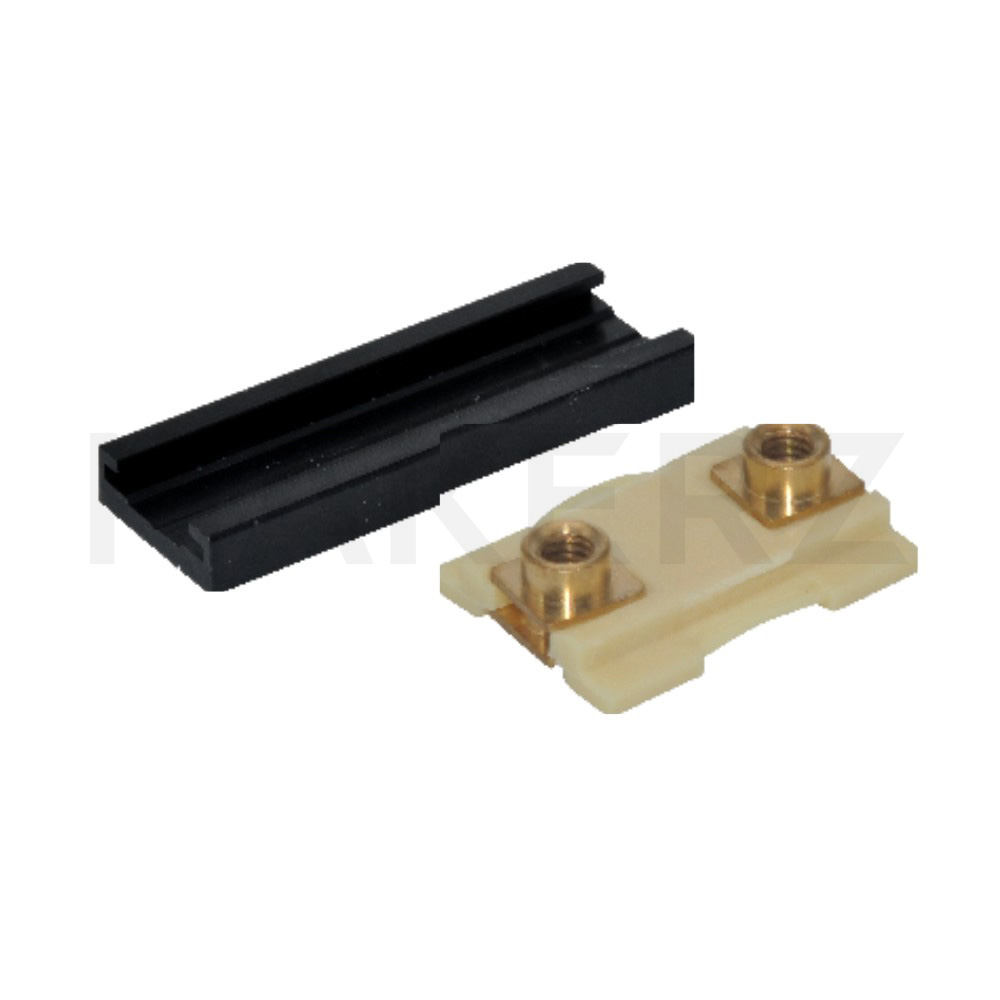

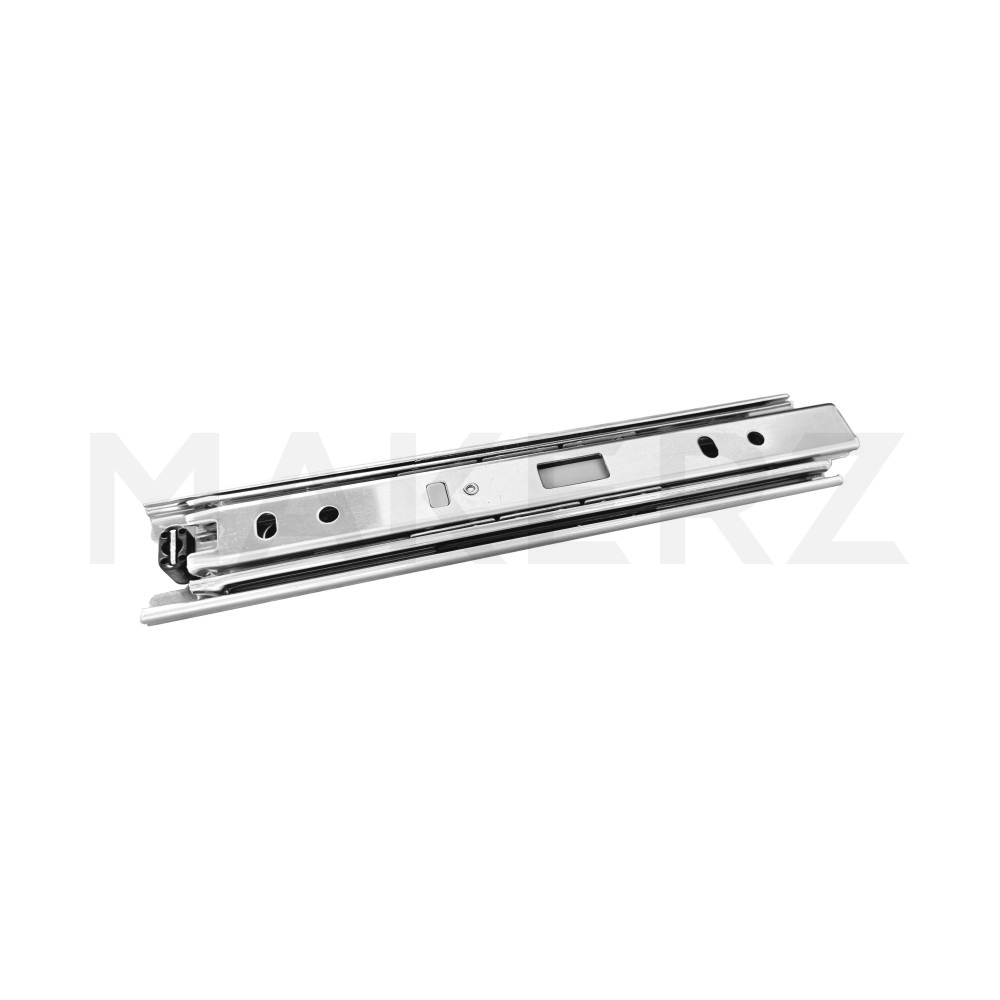

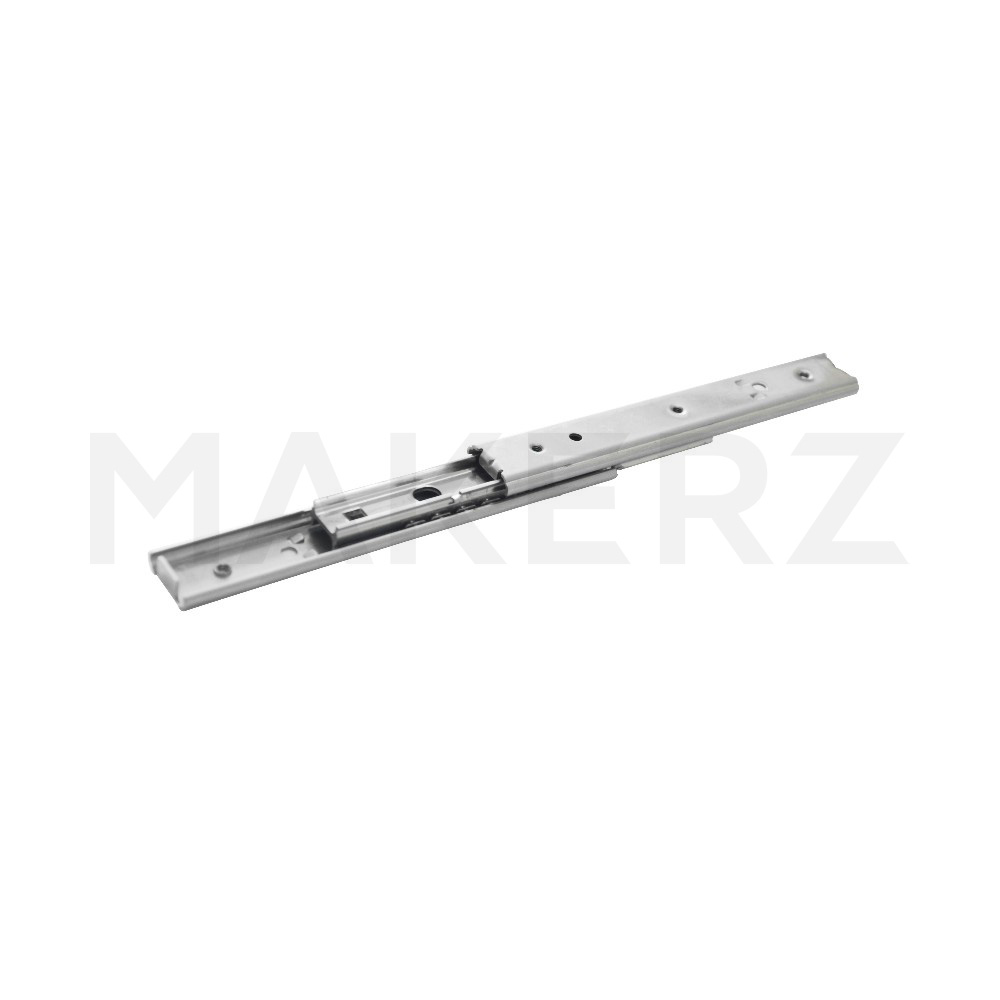

制御盤・配電盤の引き出しトレイ

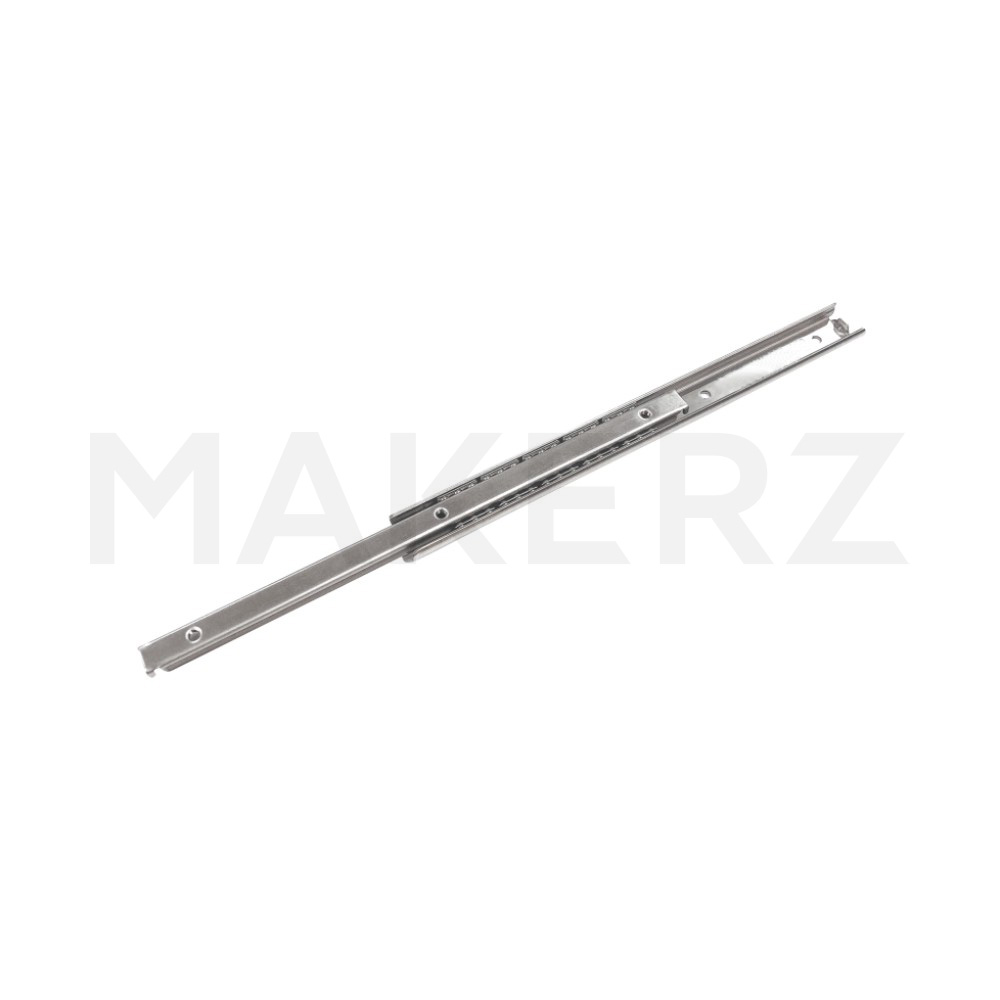

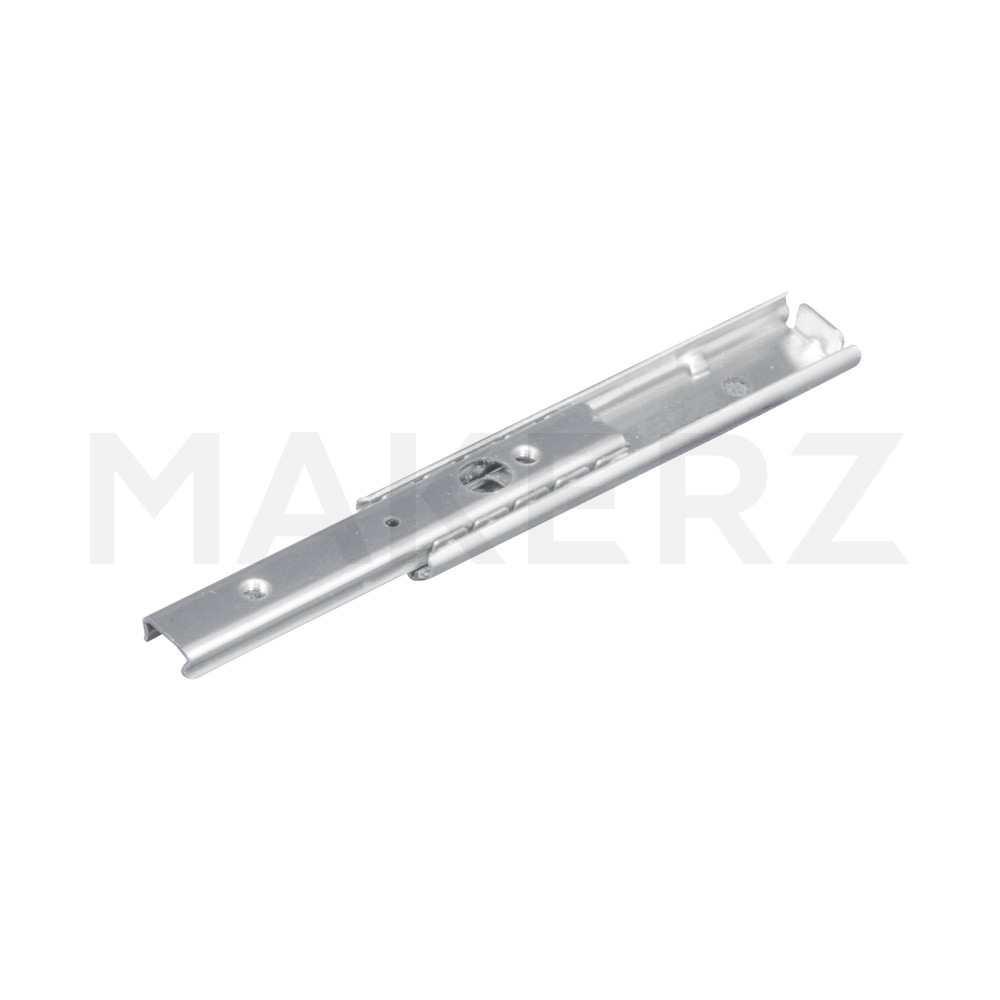

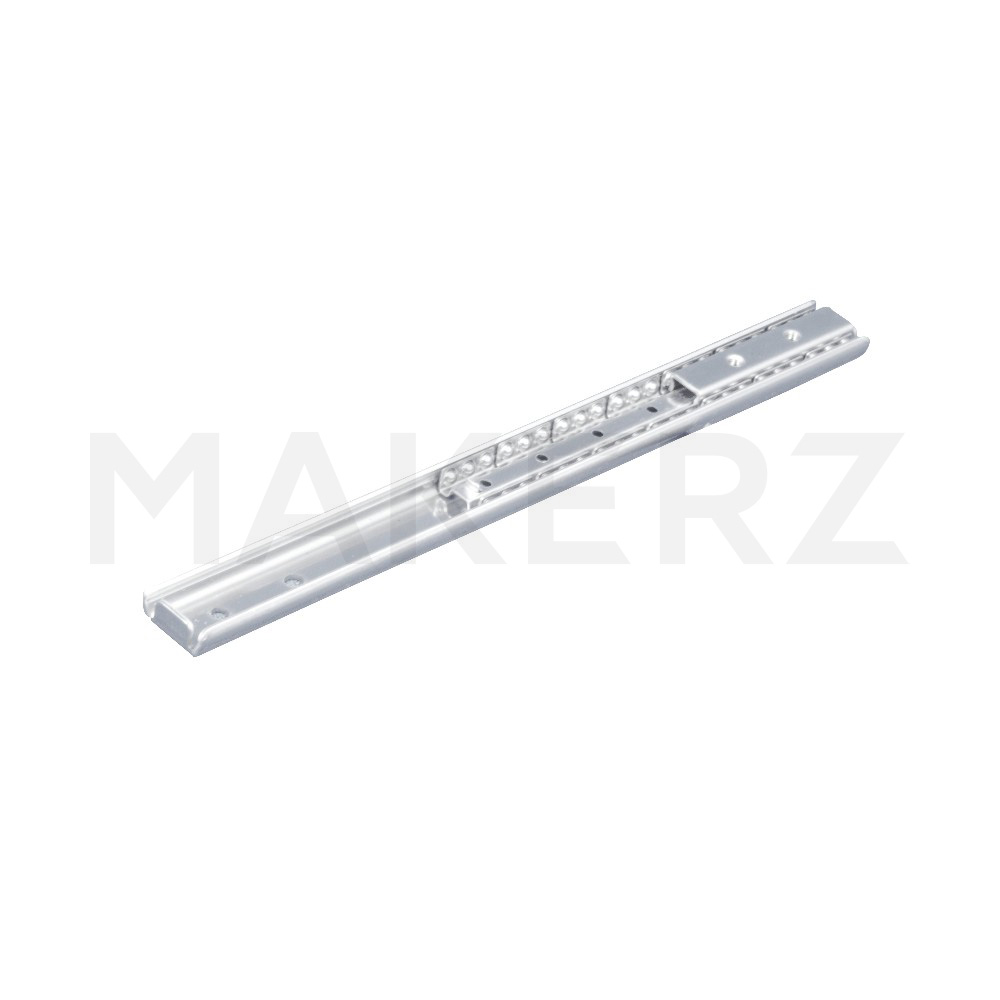

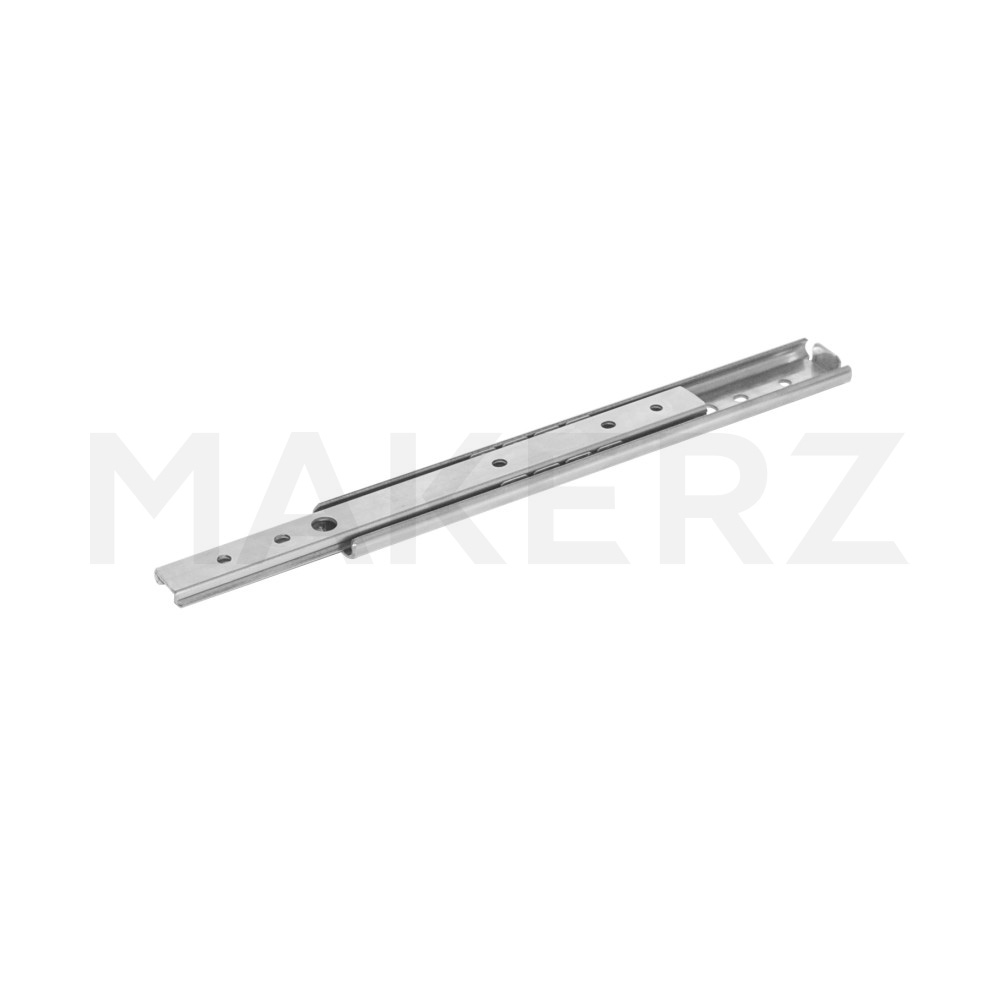

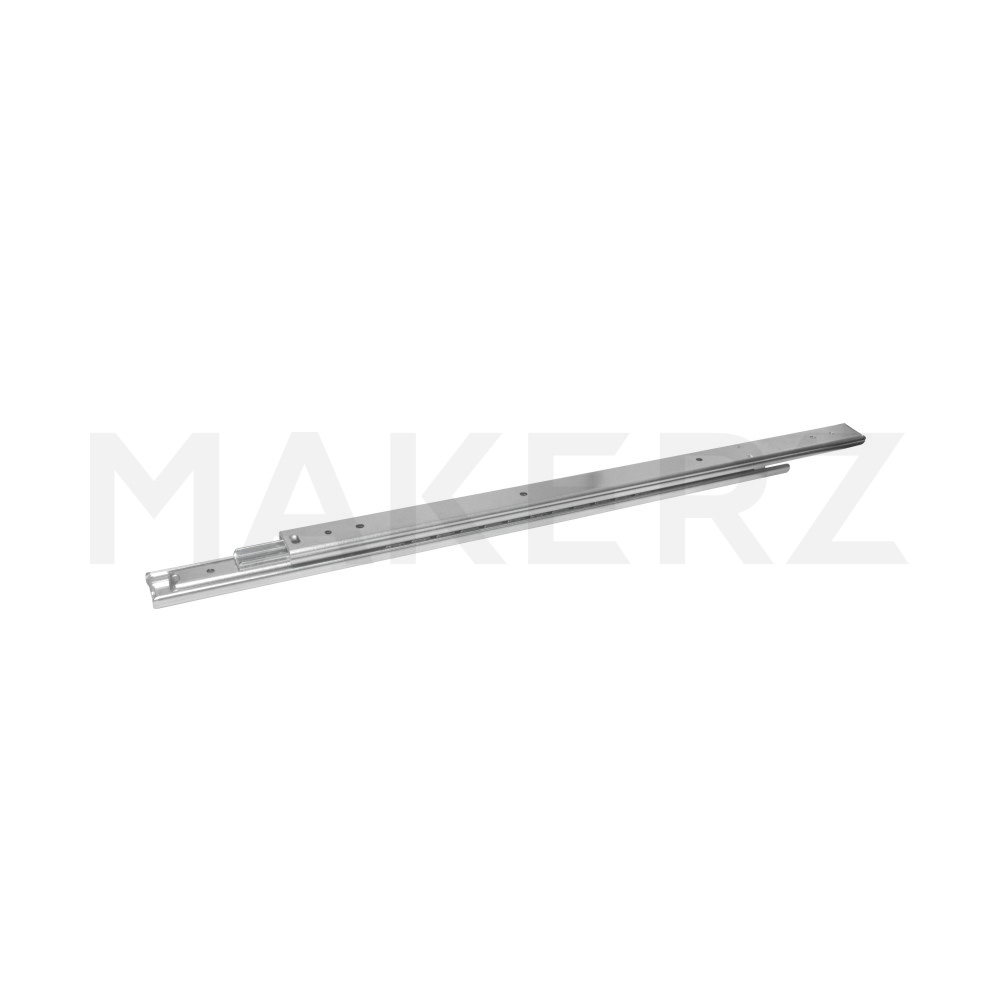

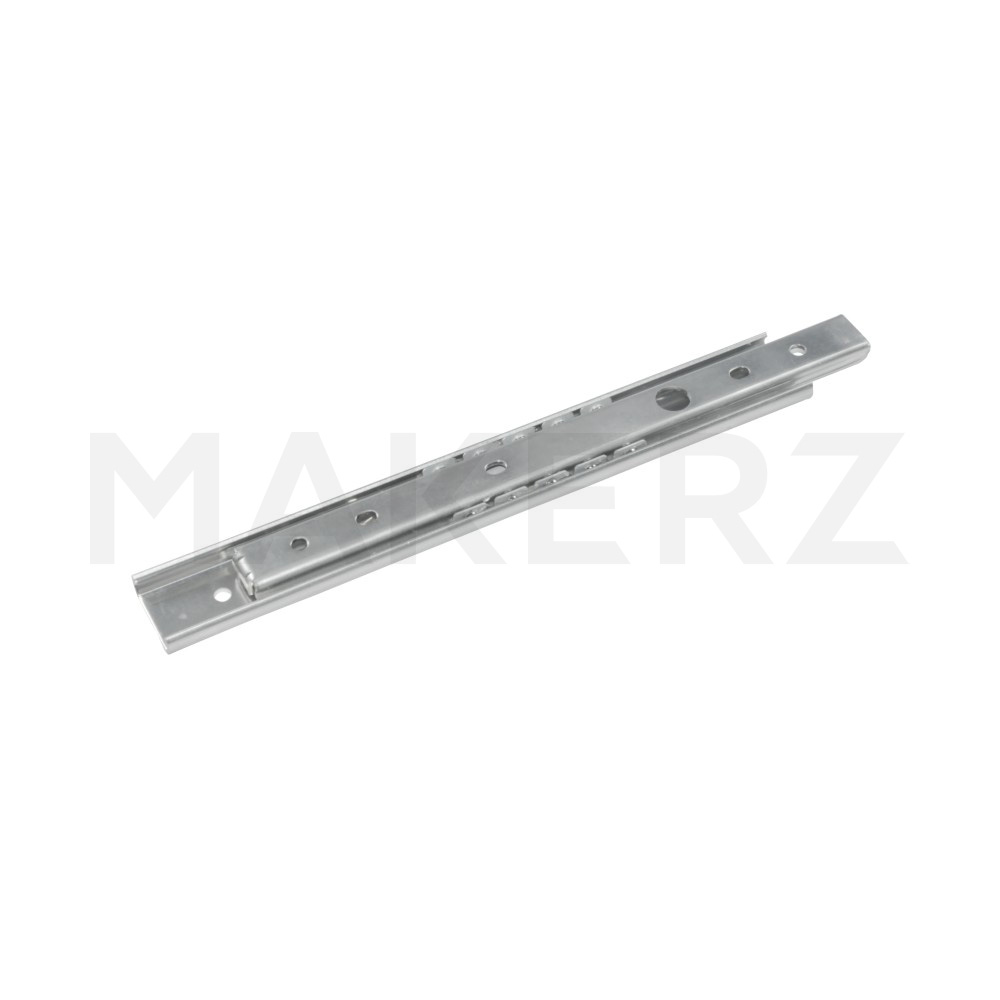

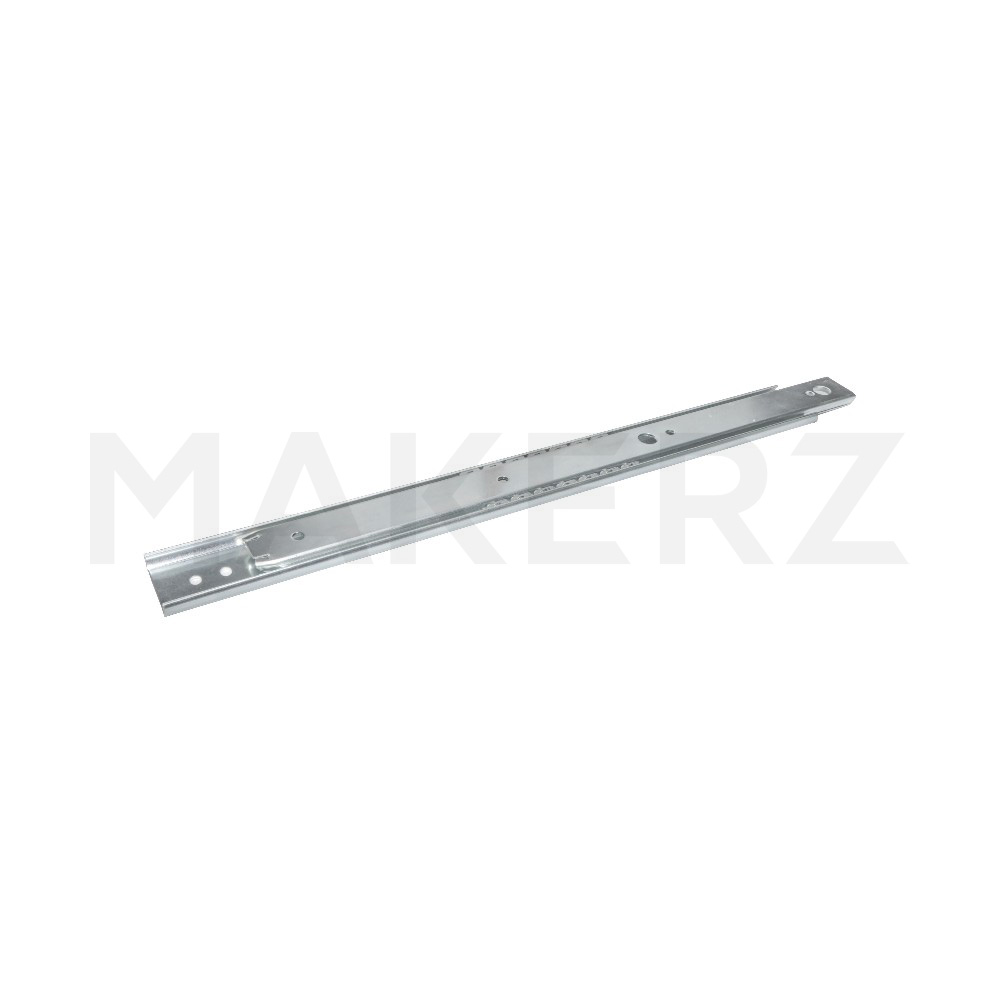

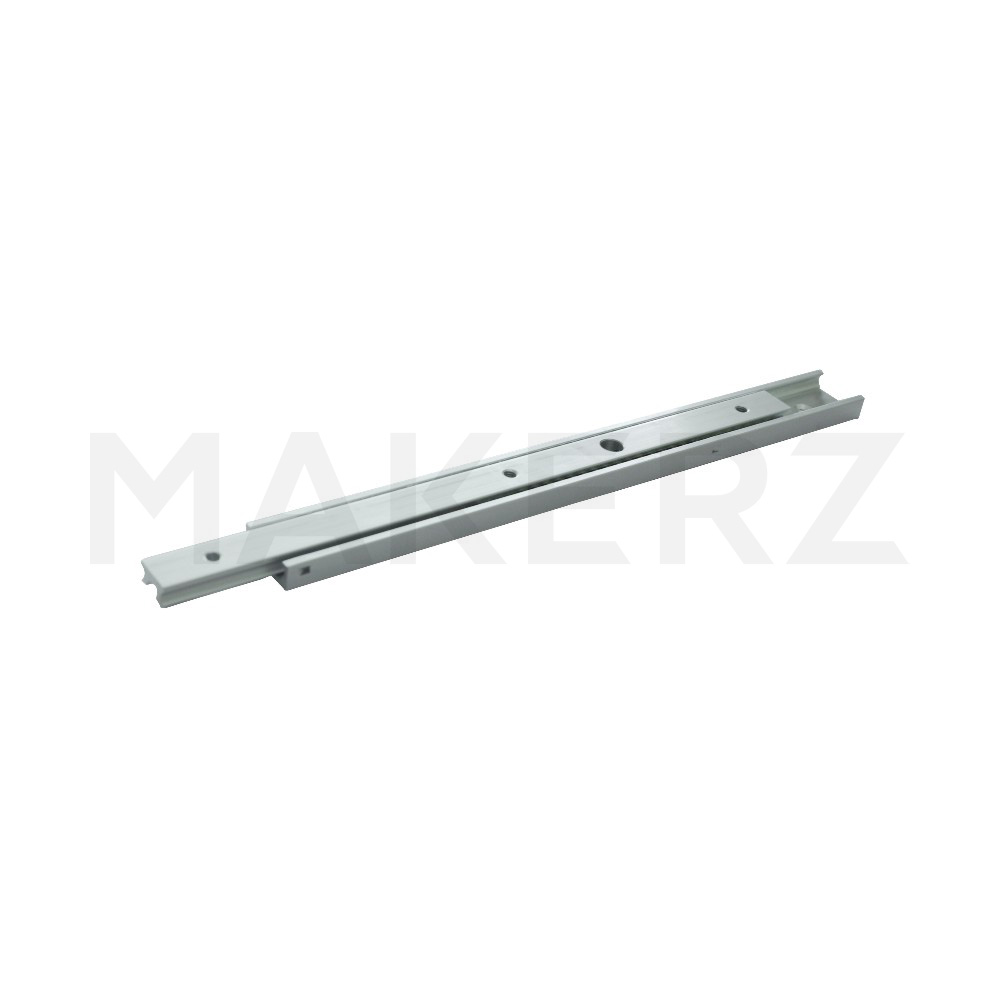

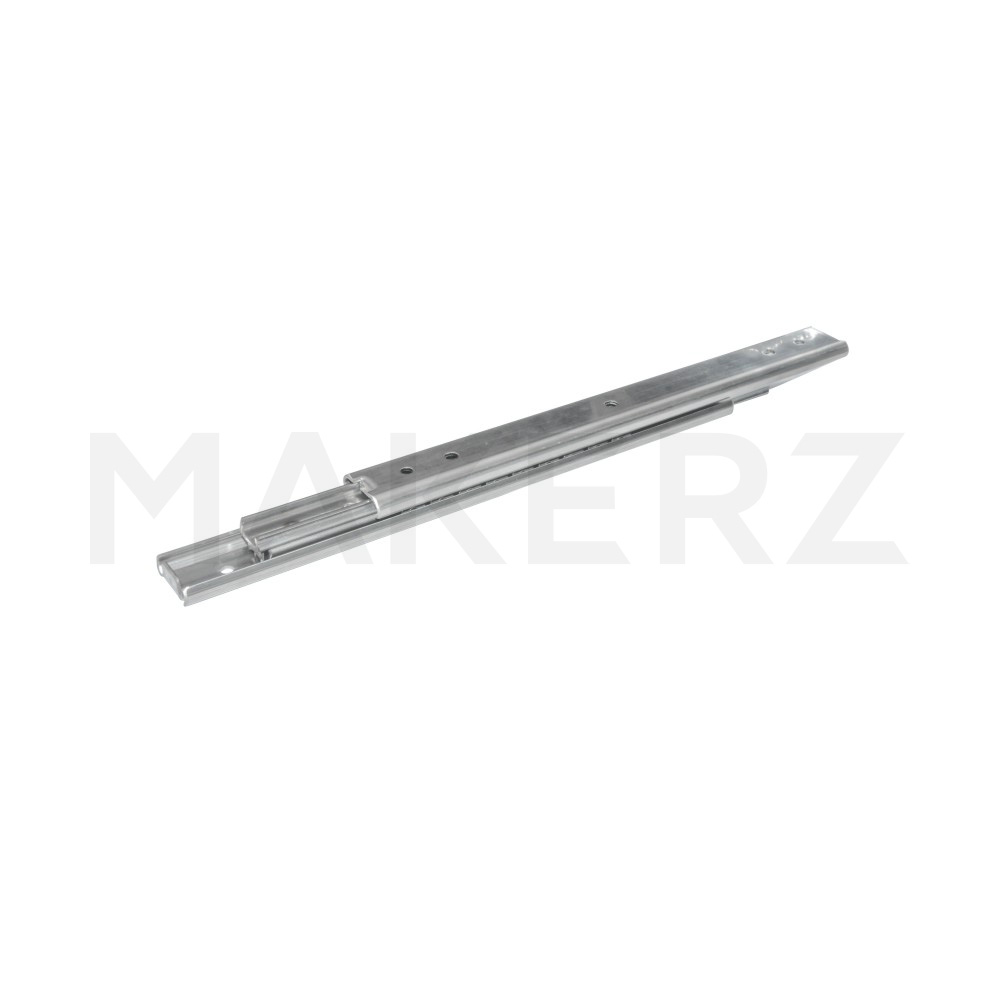

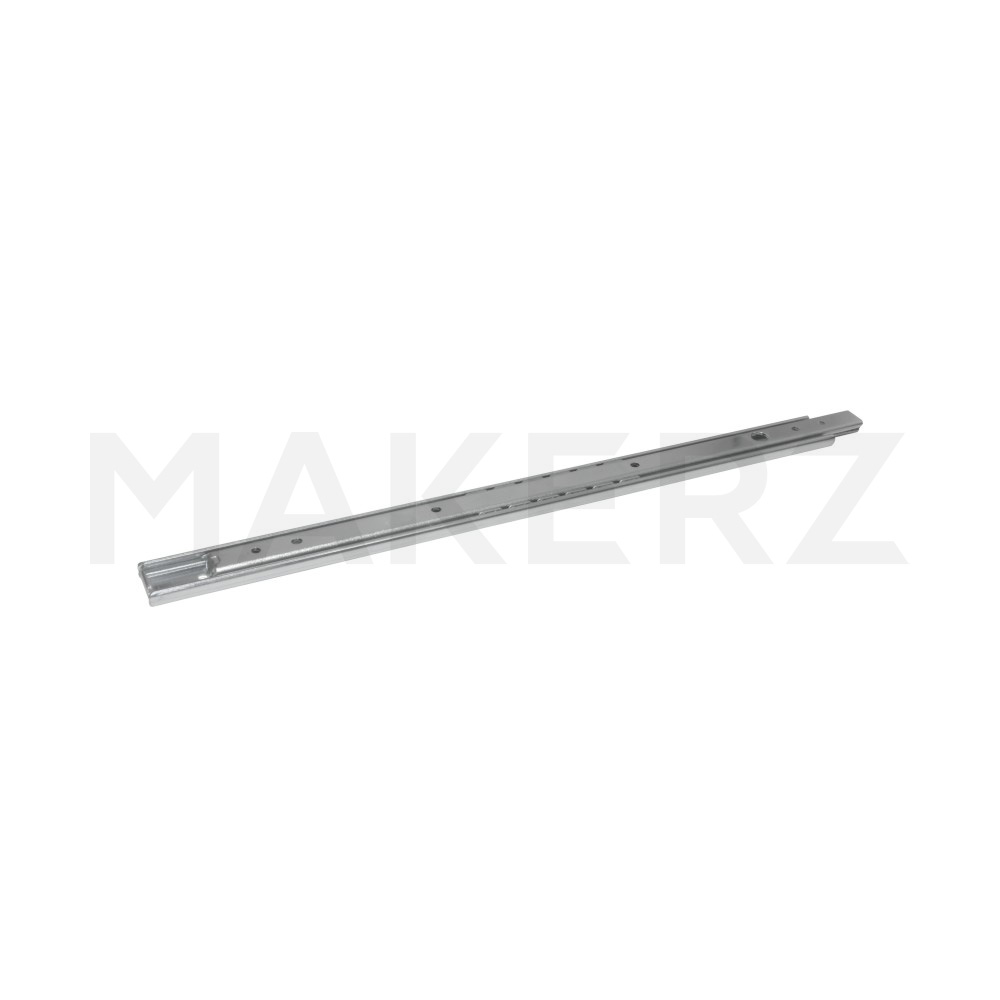

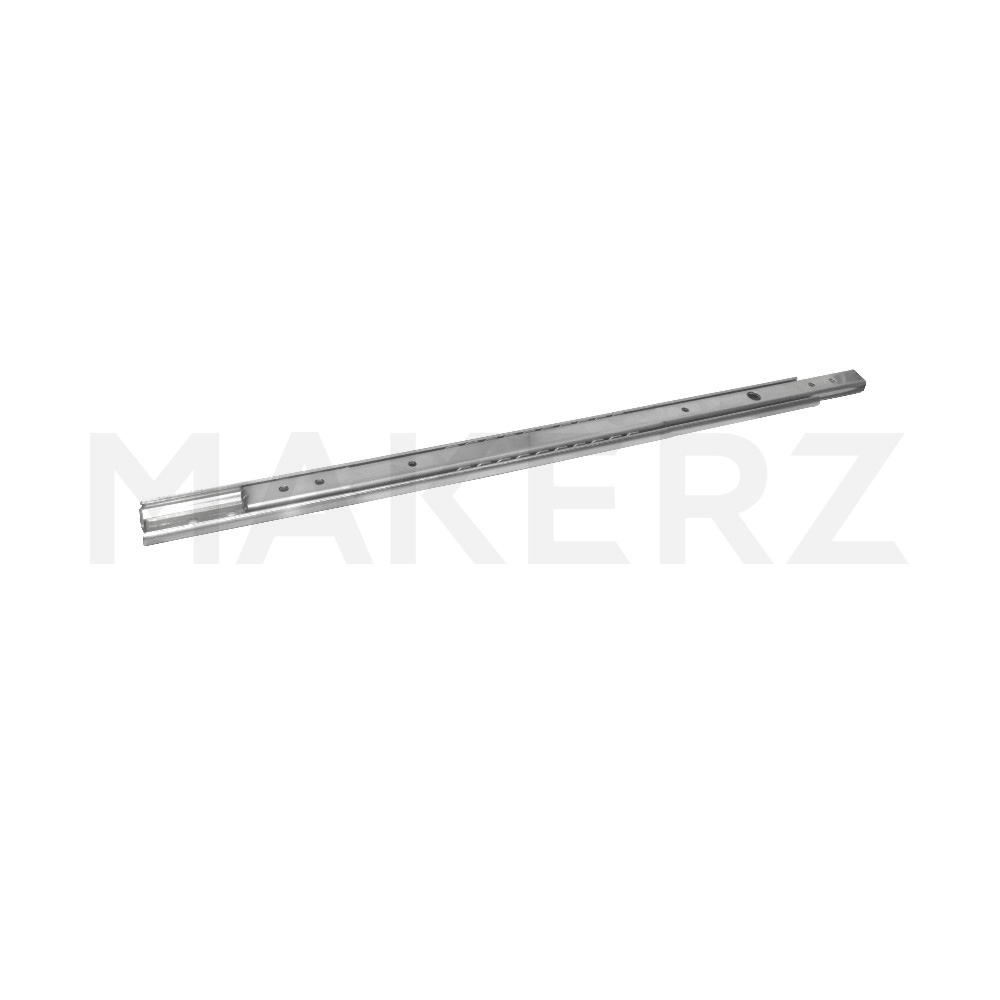

推奨タイプ：軽負荷型 20または27シリーズ（鋼 / SUS304）

理由：省スペース・軽量なレール幅設計で制御盤内部への取り付けに適する。SUS304材は湿潤環境でも耐食性を確保できる。

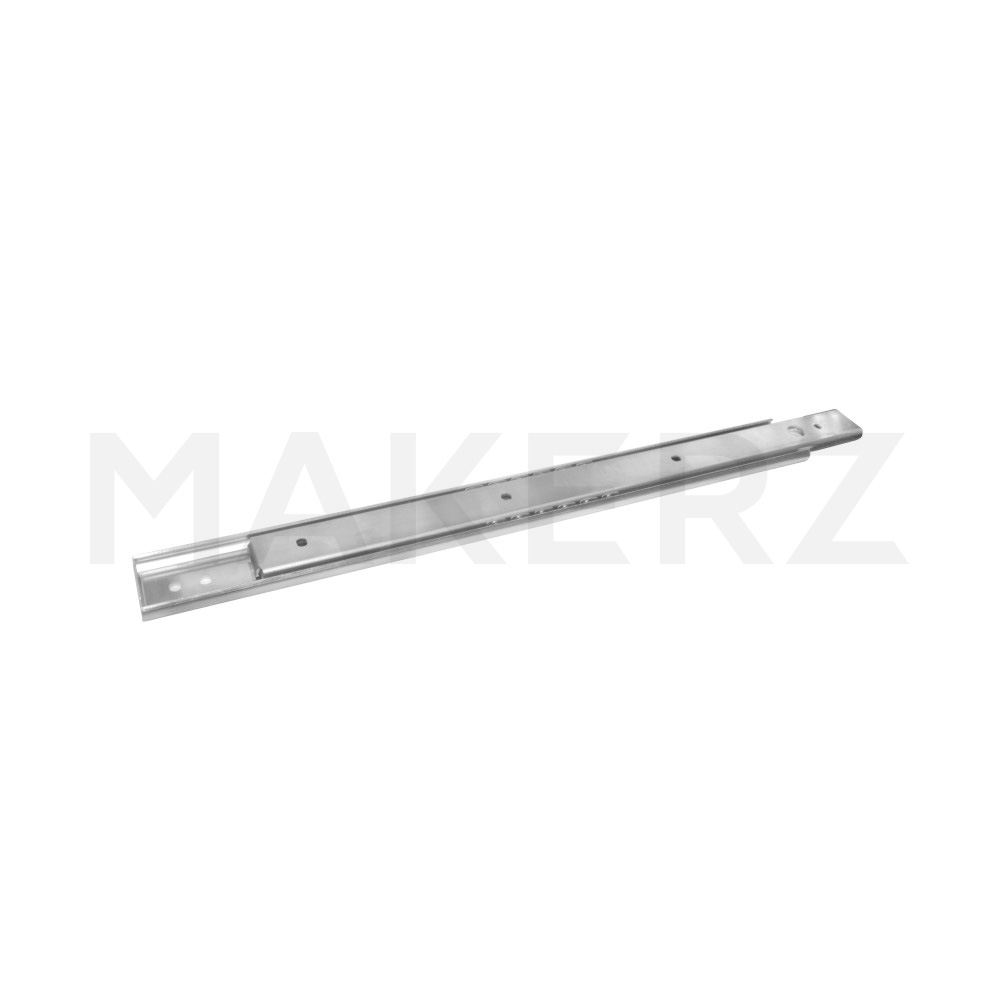

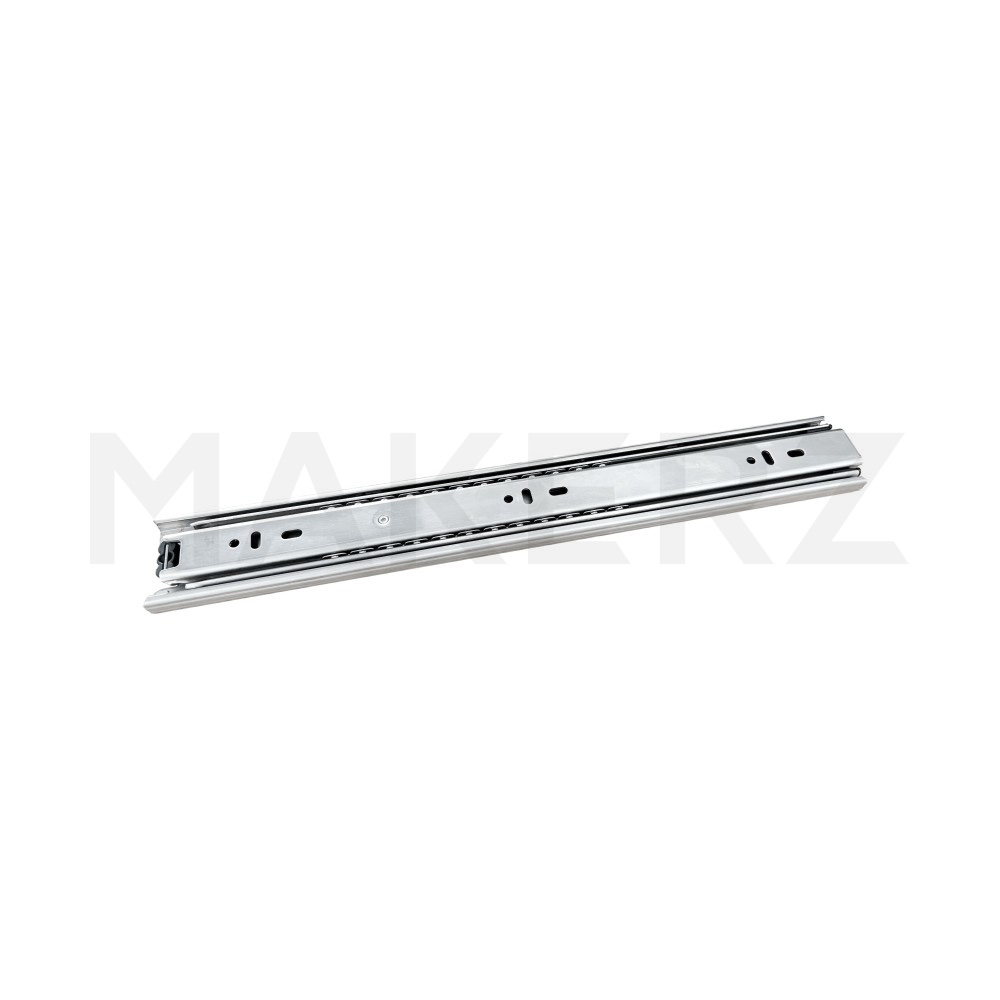

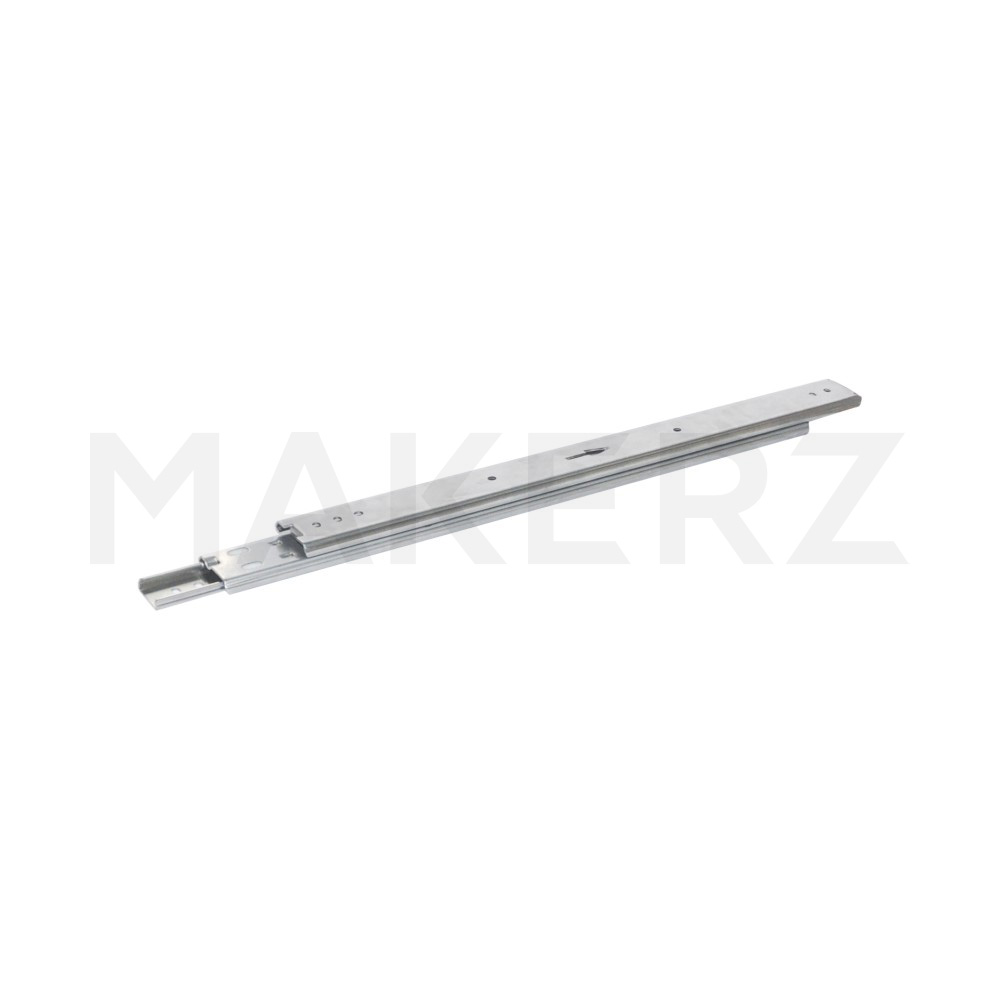

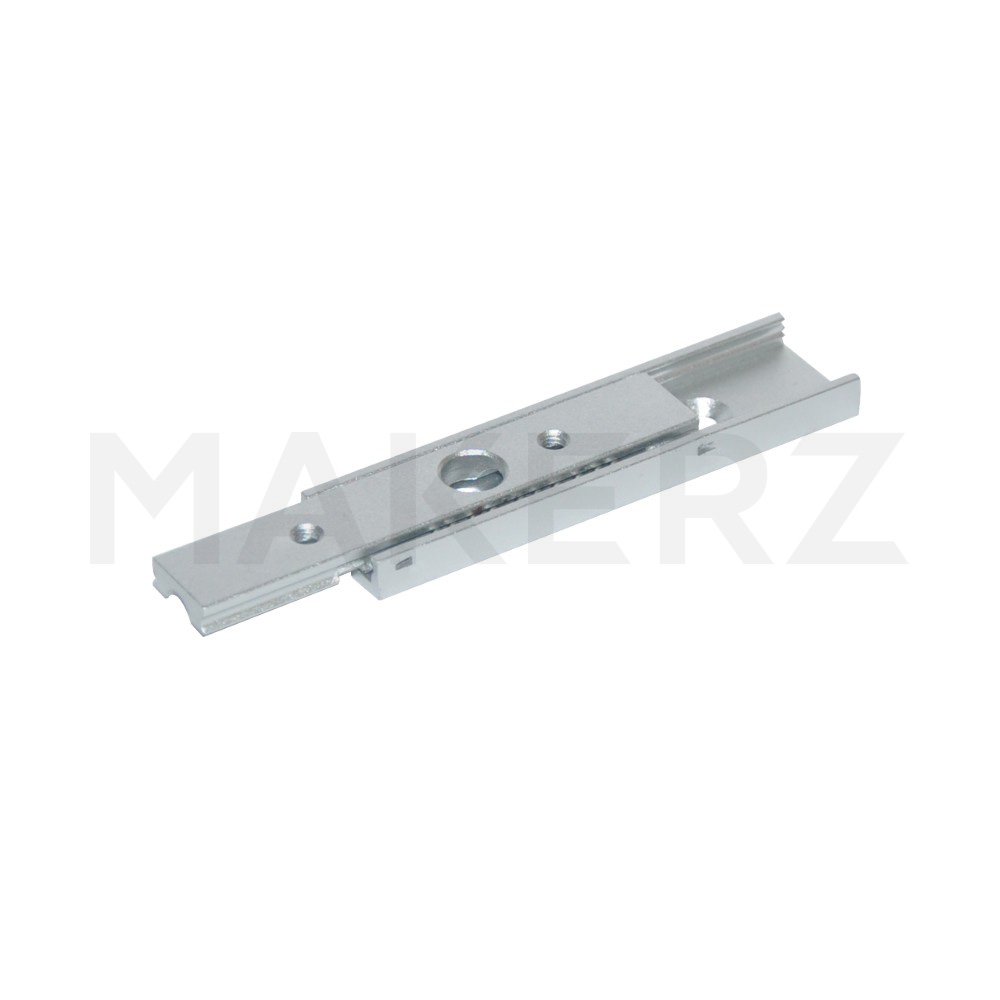

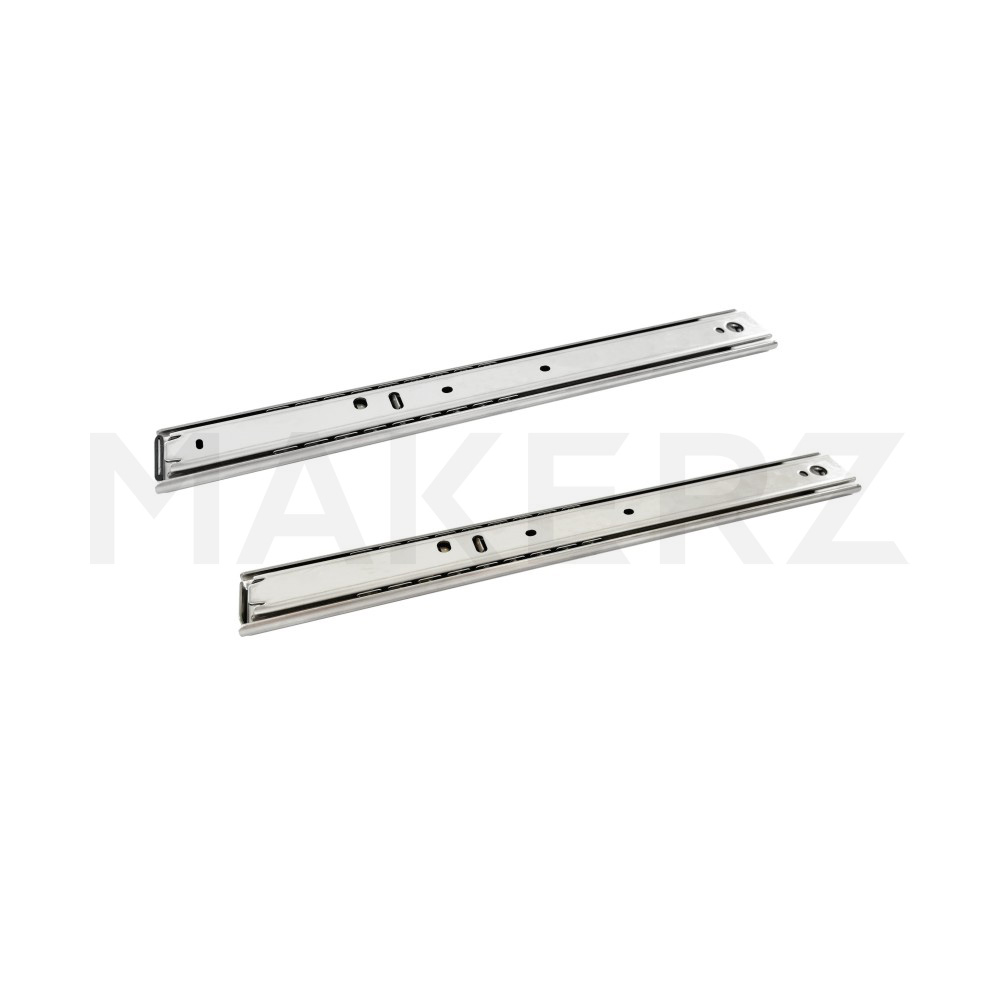

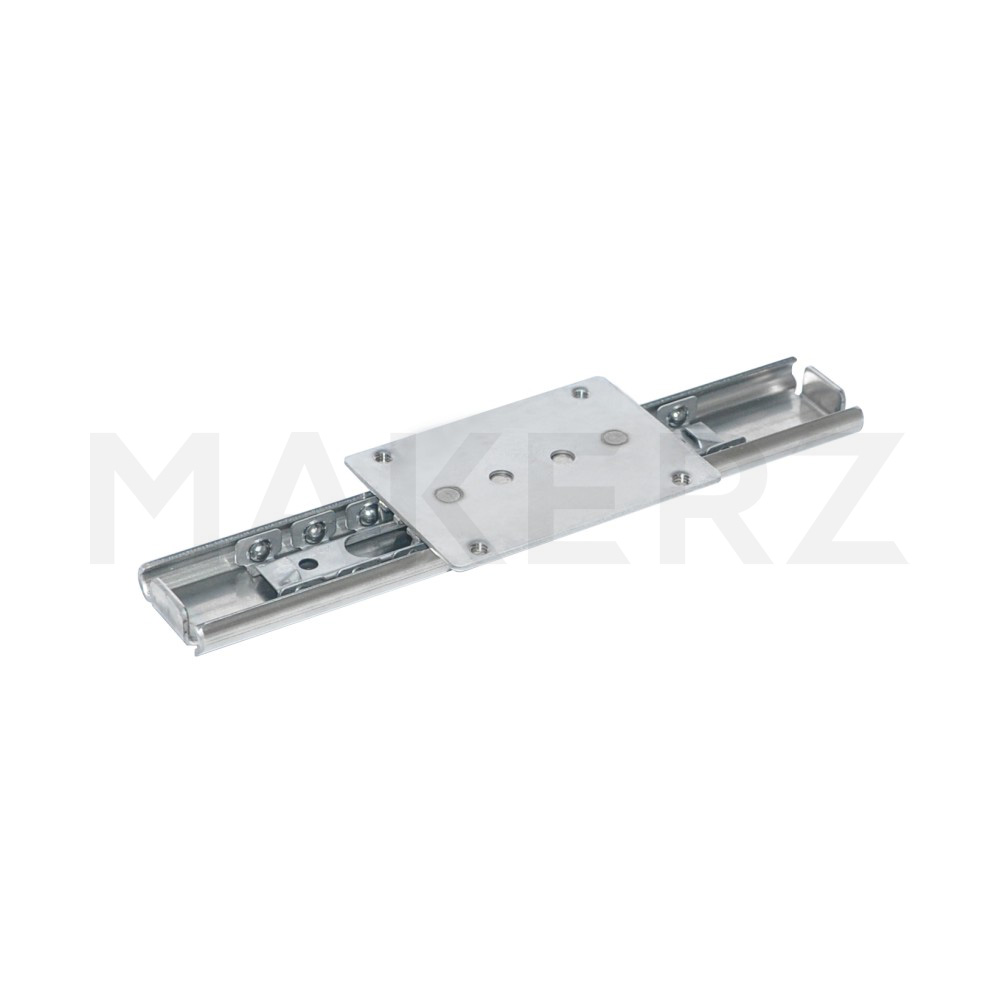

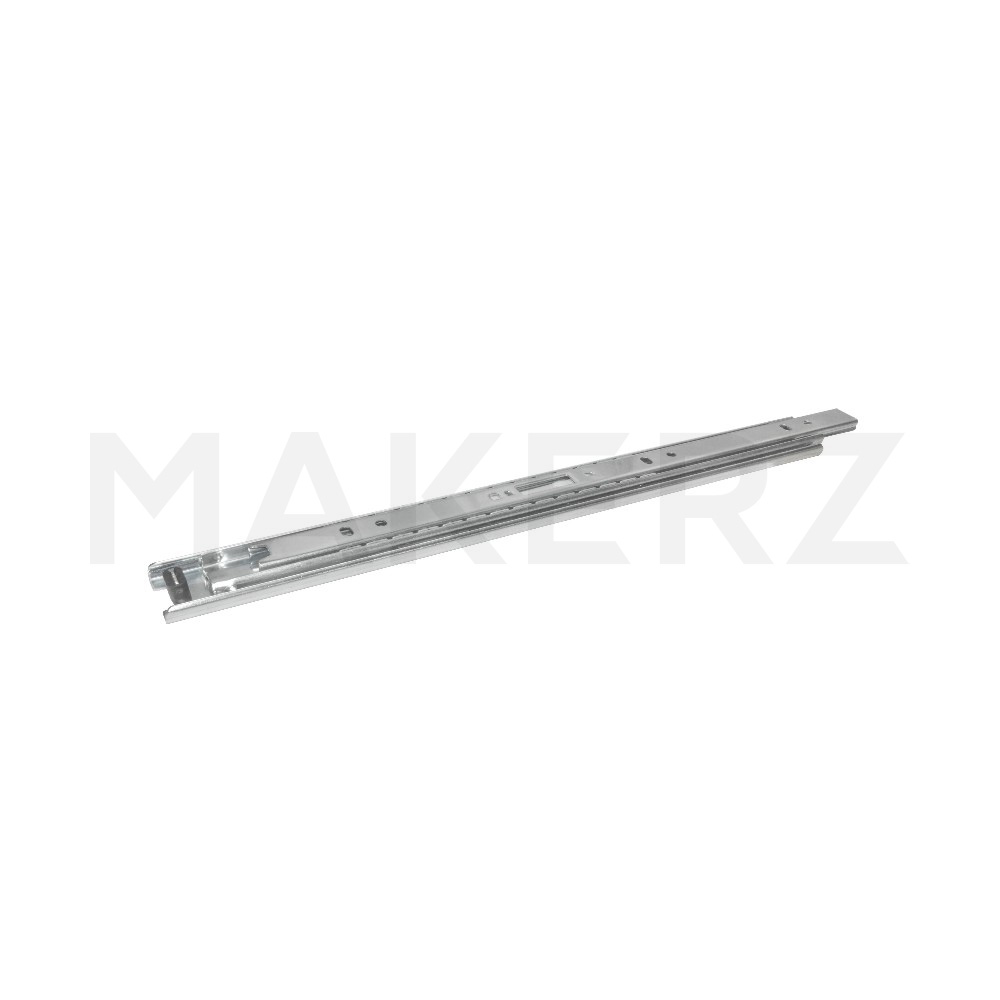

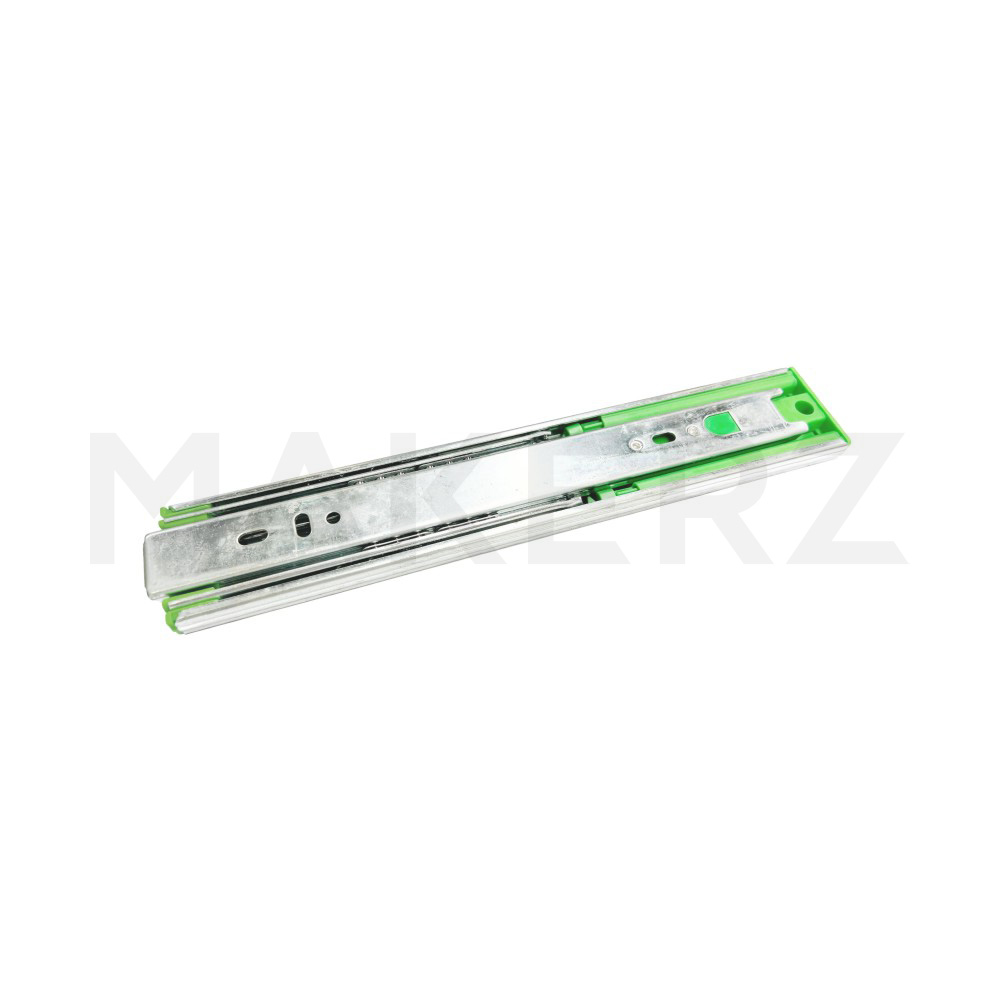

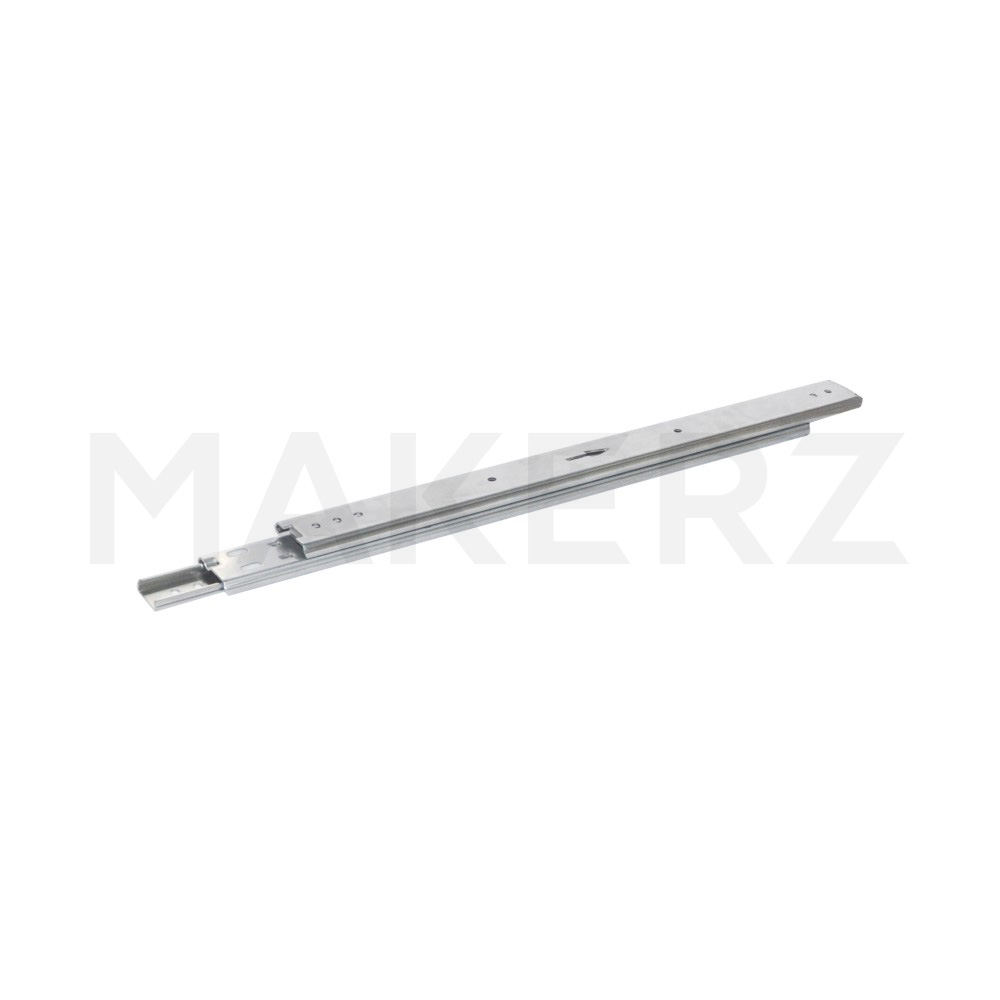

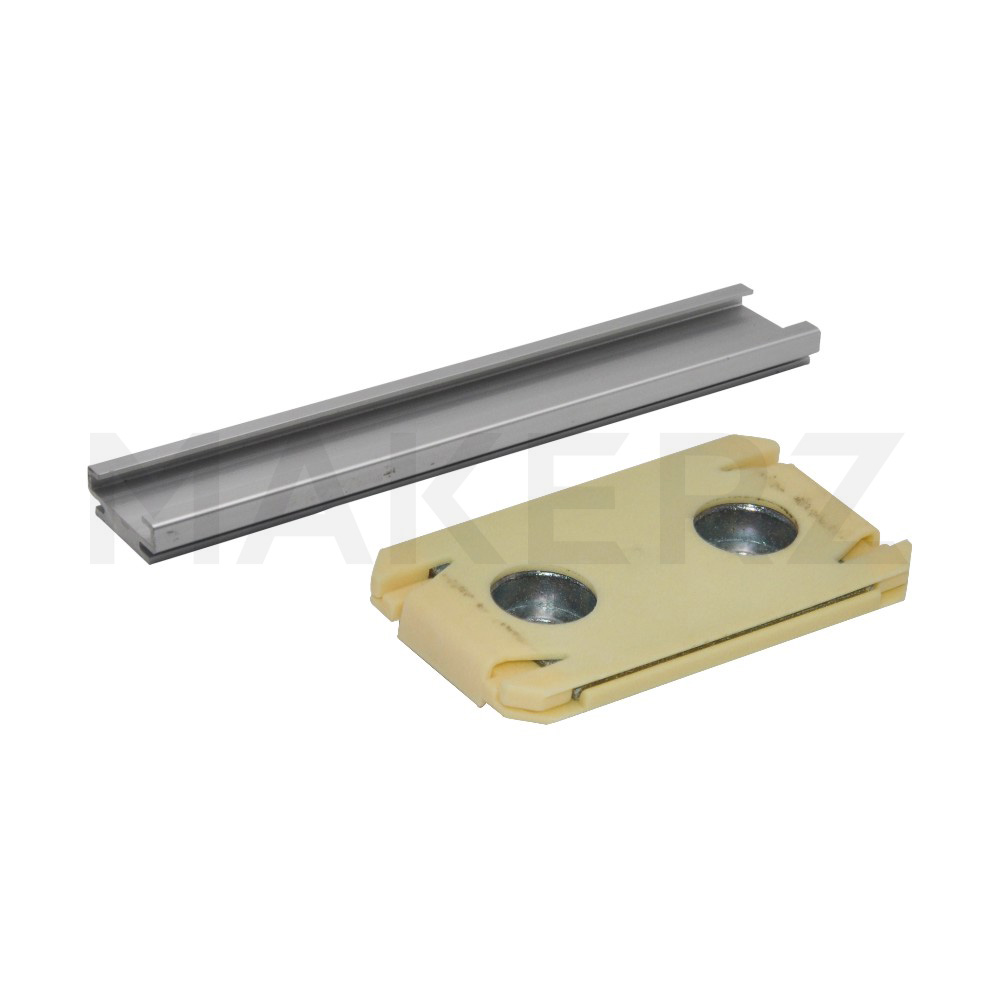

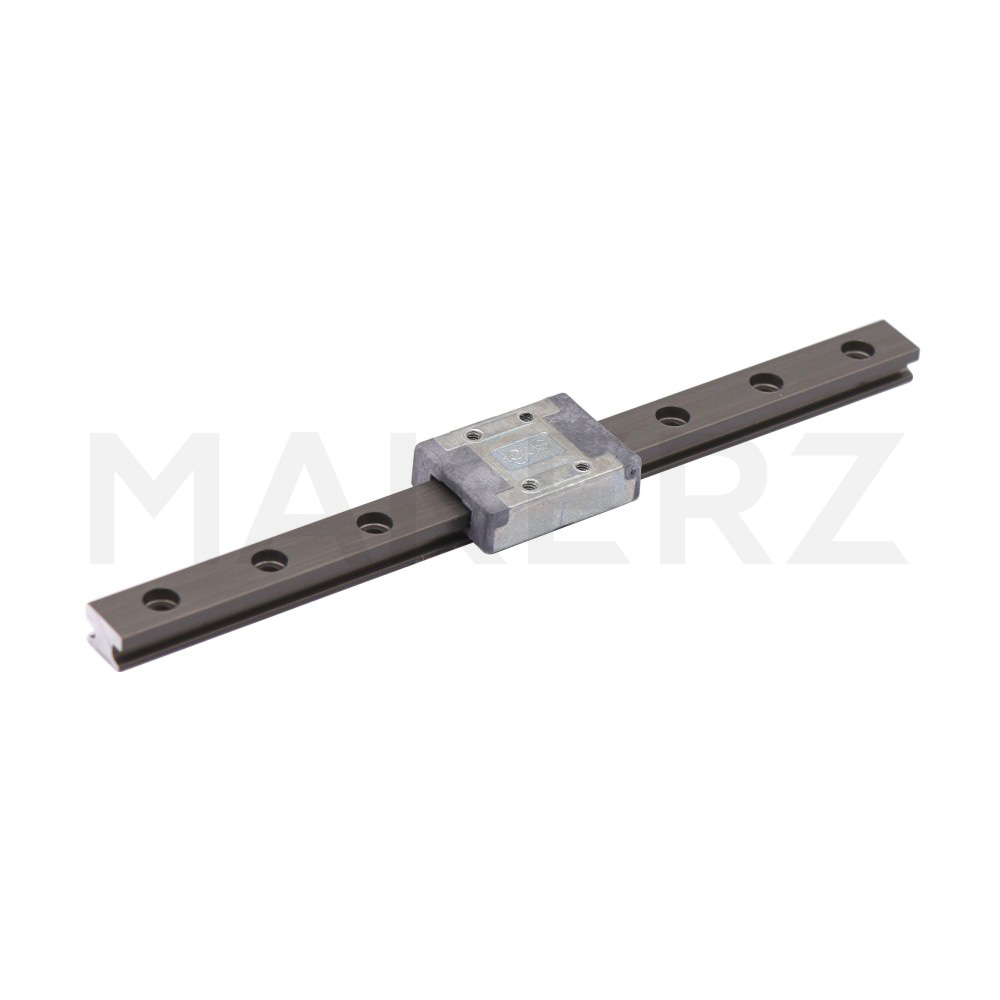

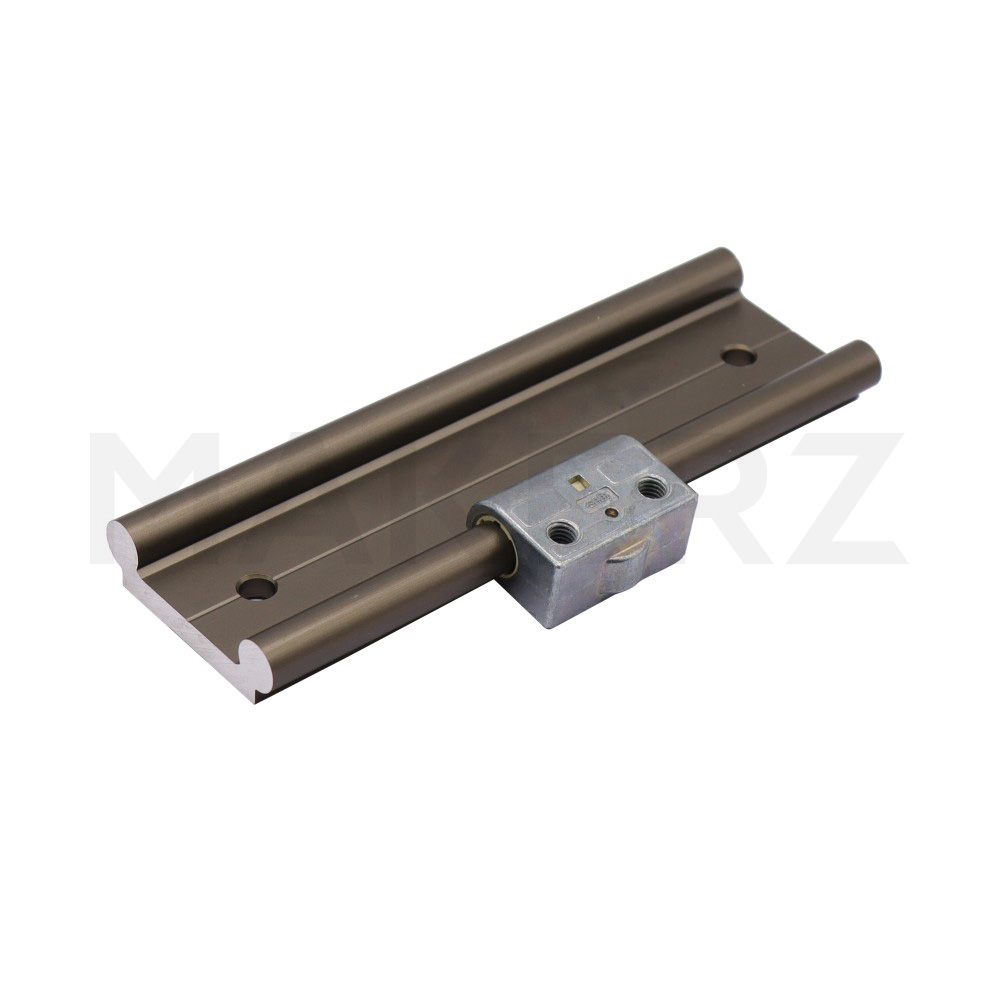

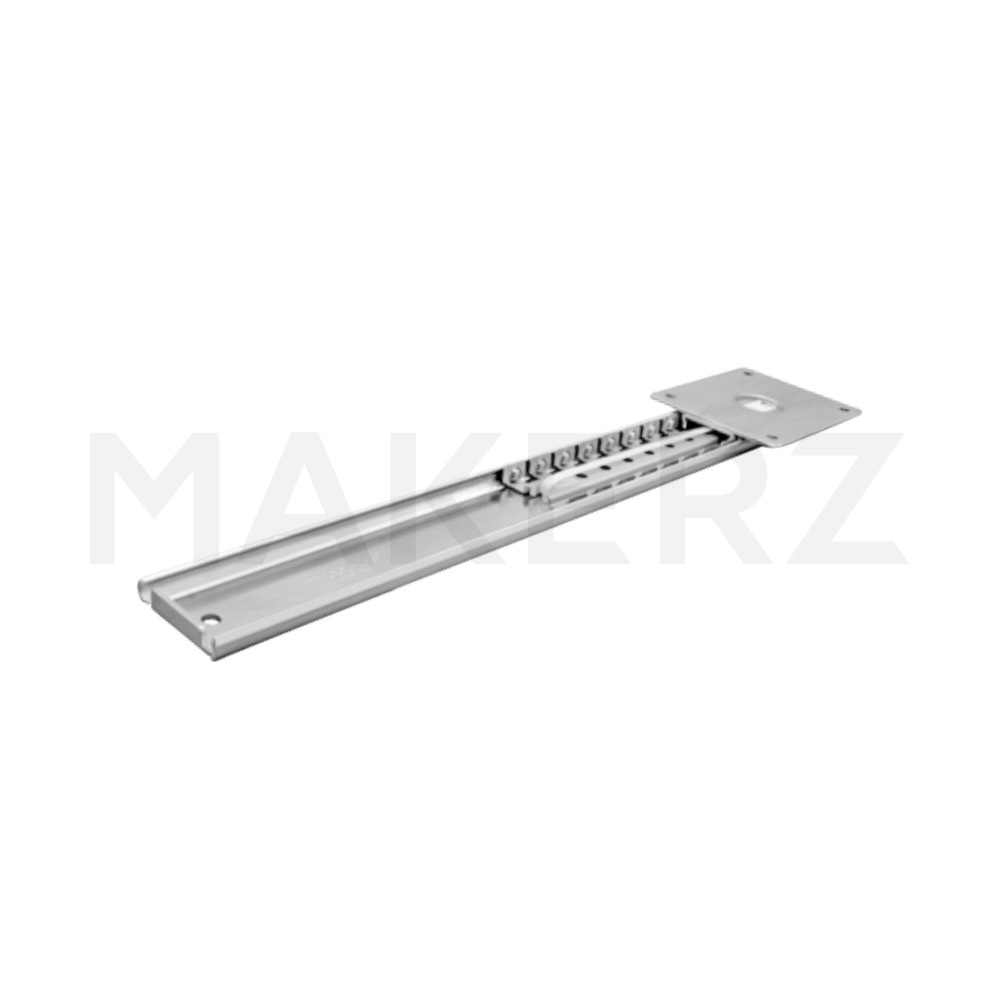

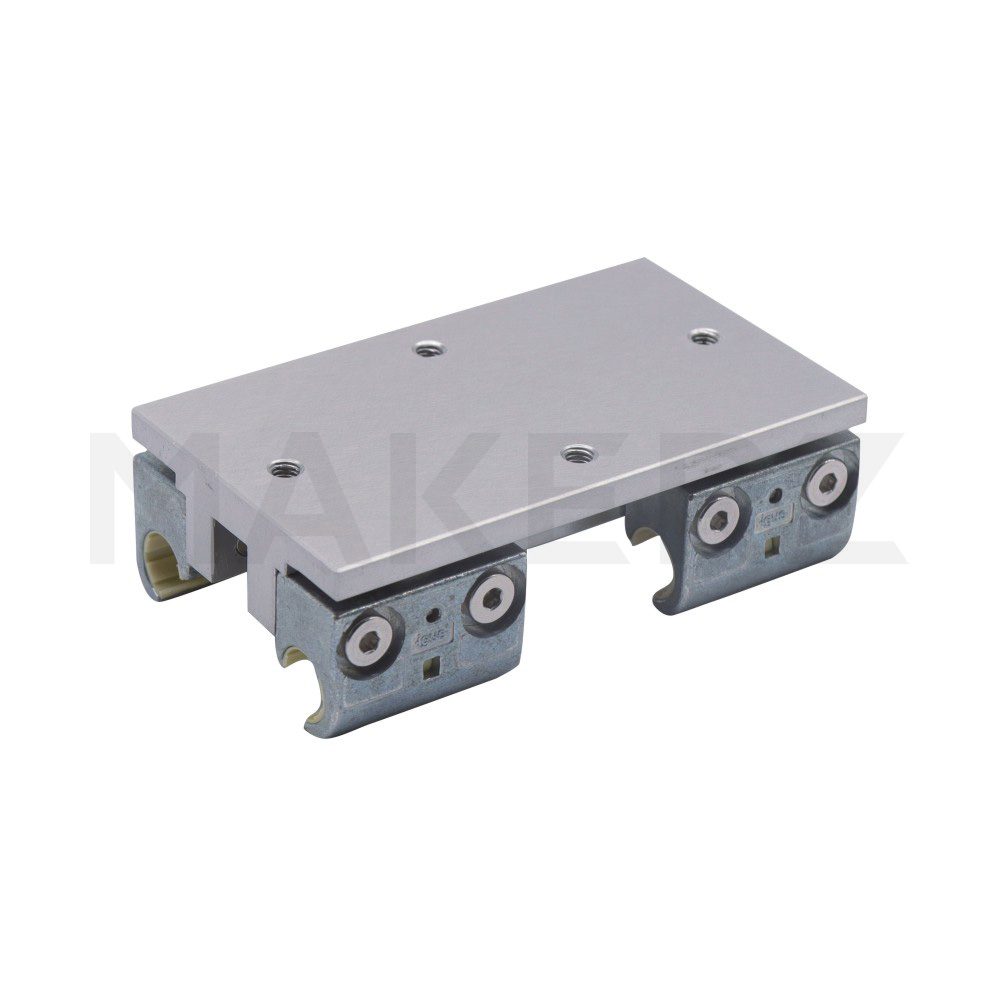

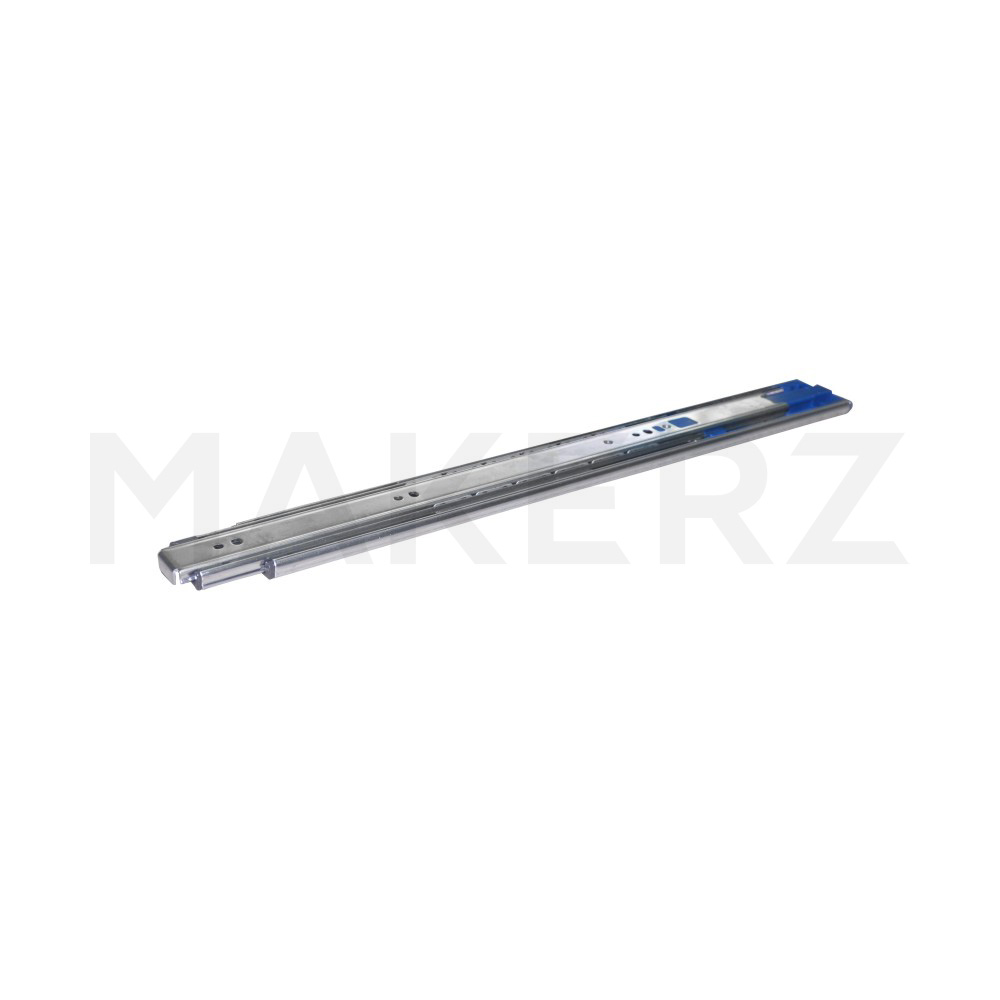

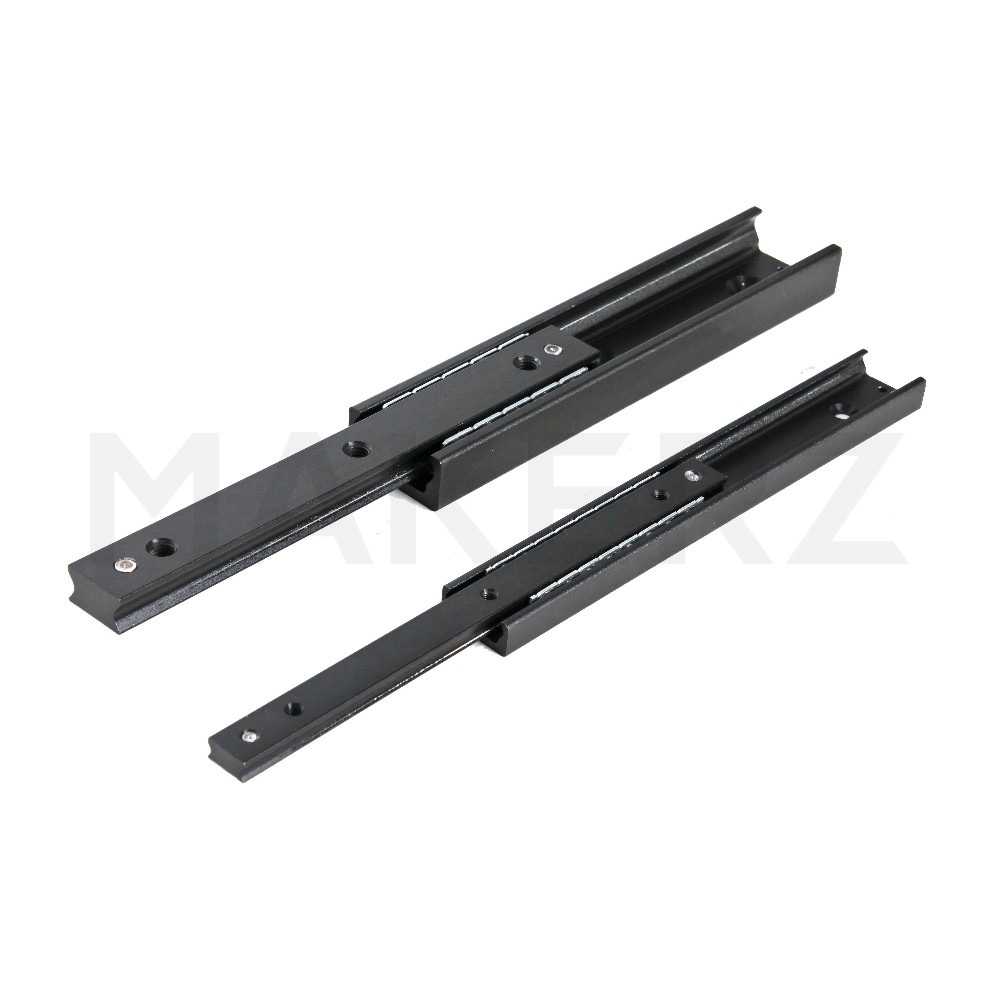

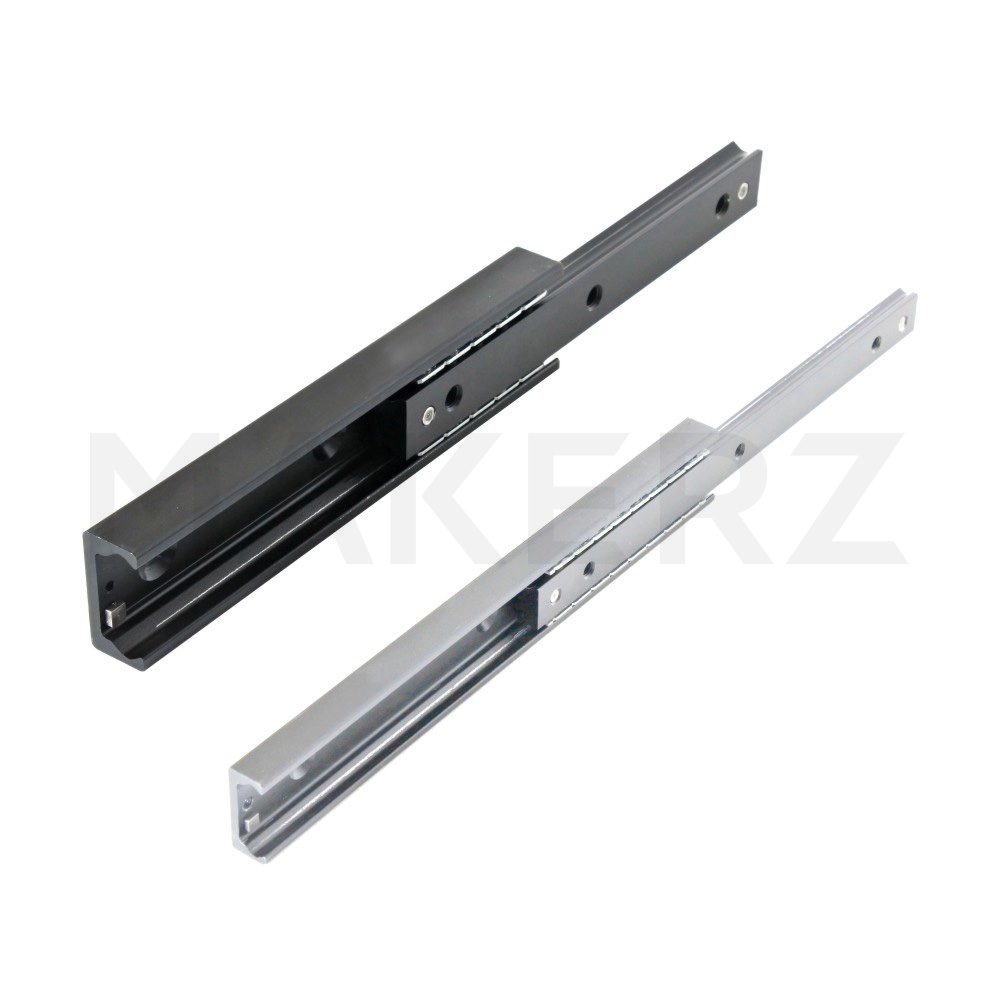

産業装置のスライドユニット

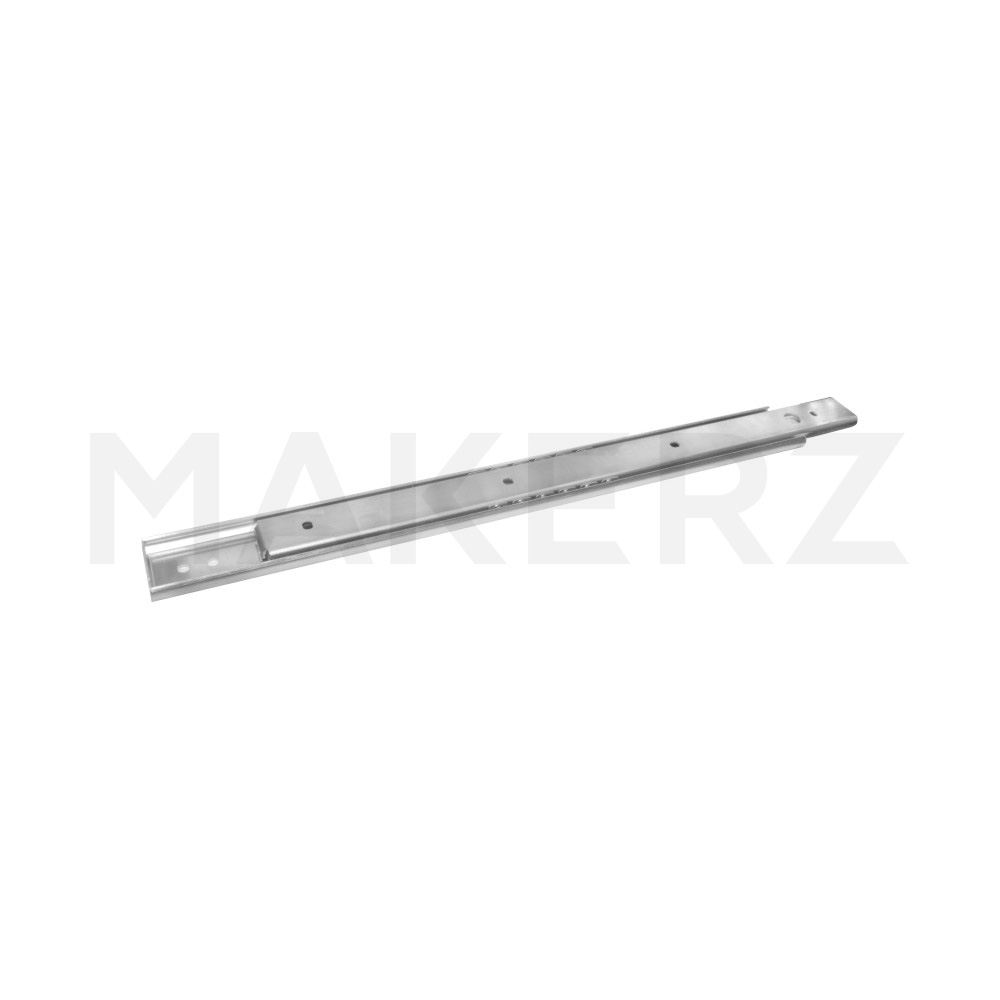

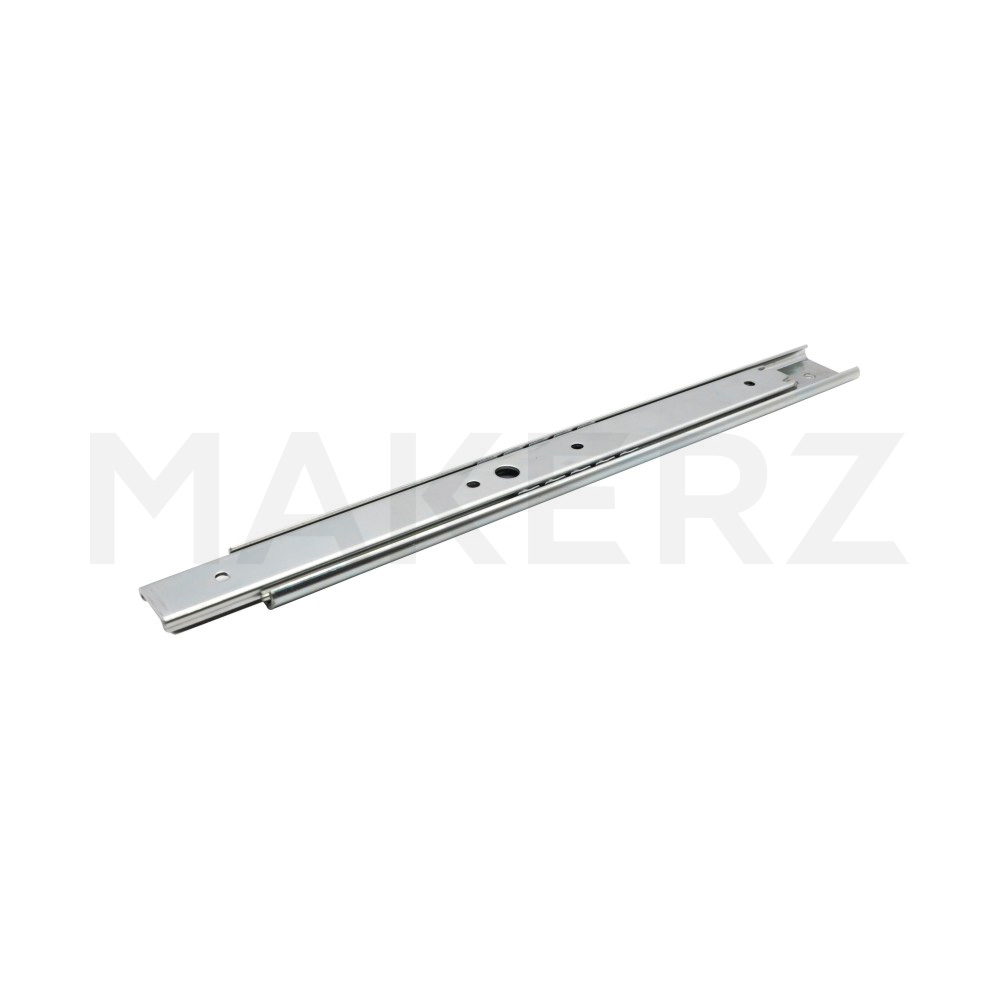

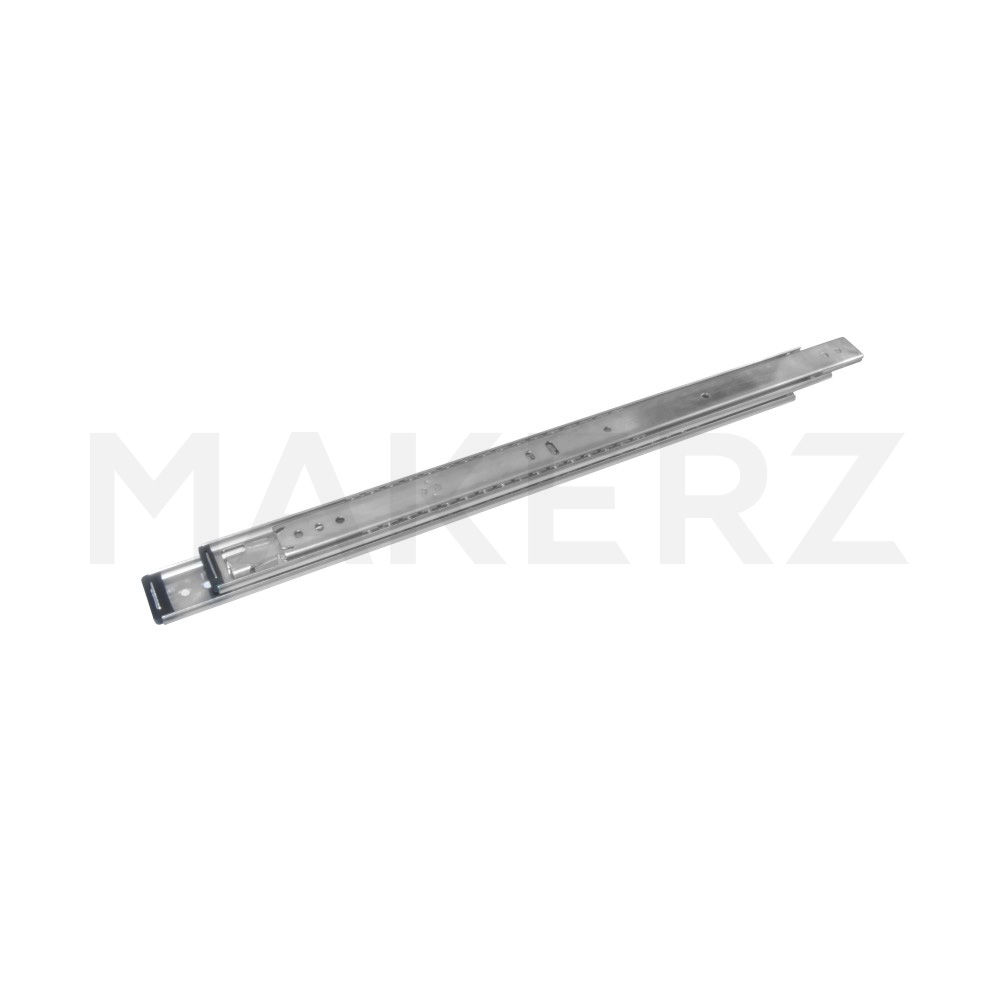

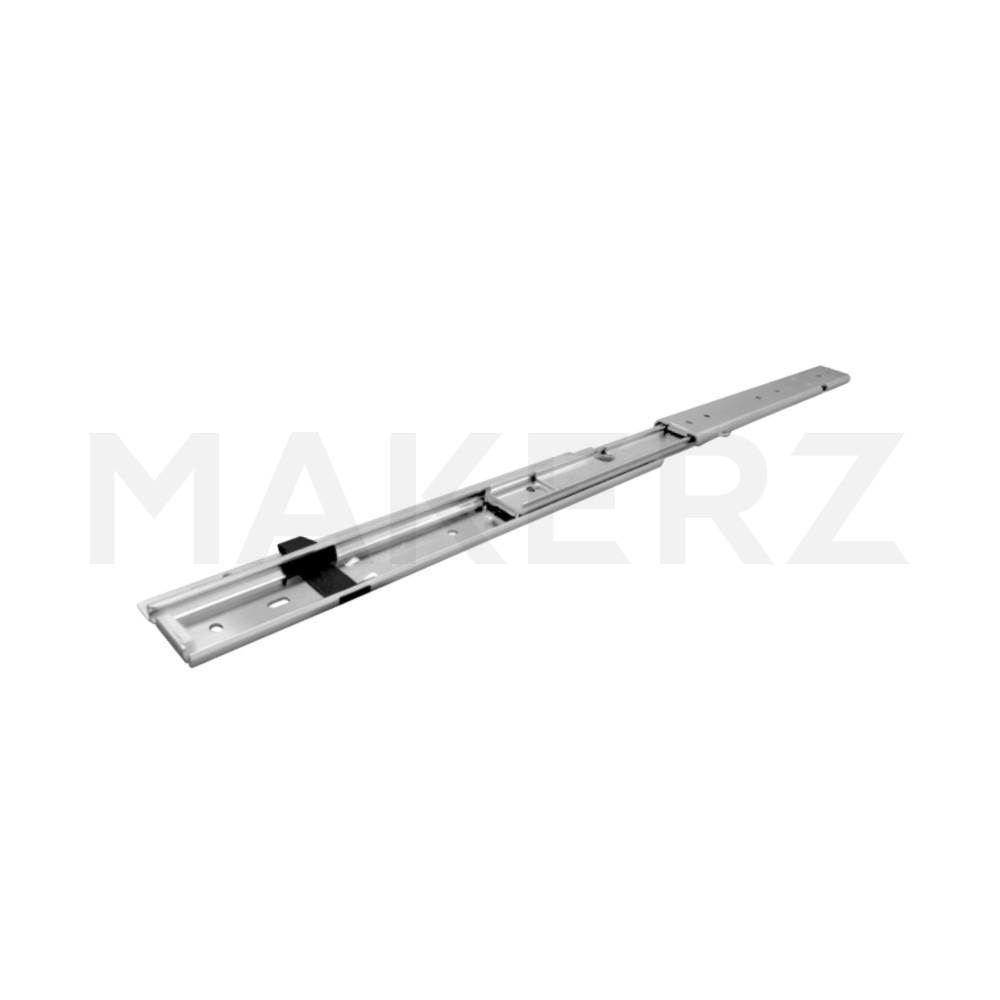

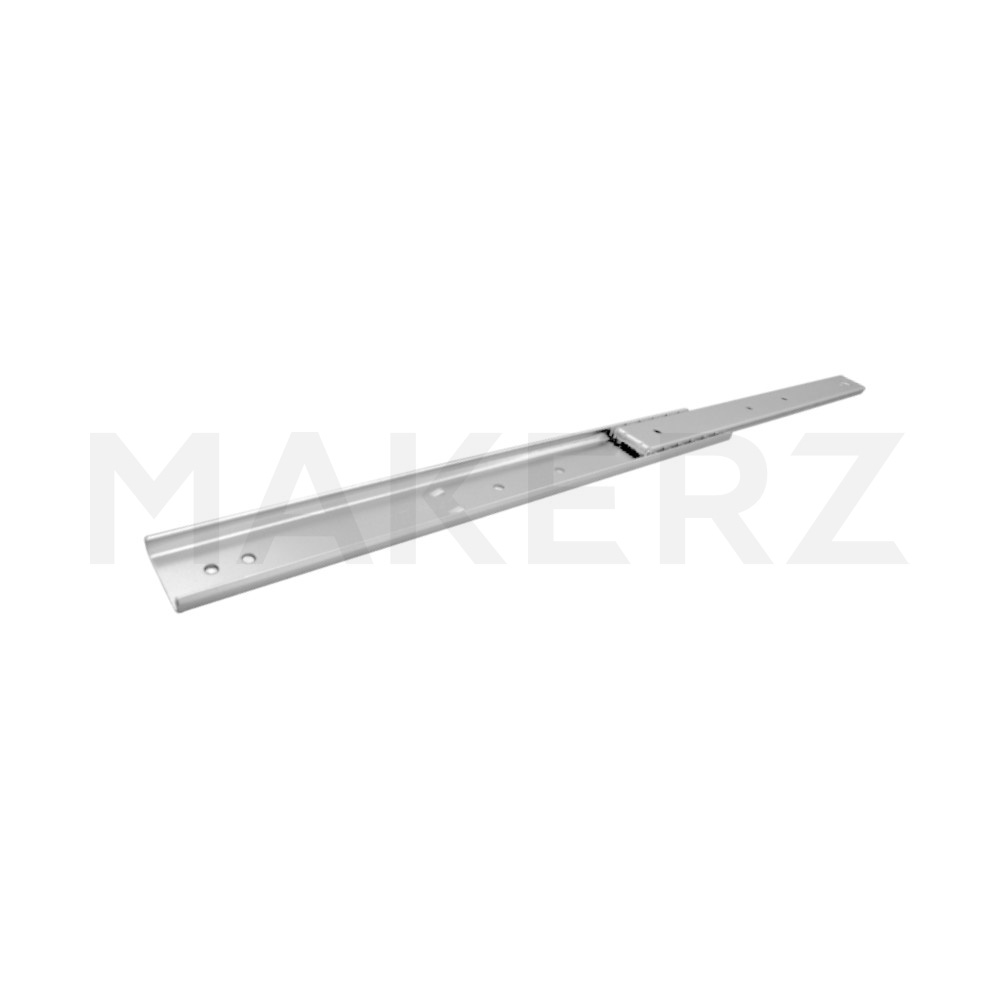

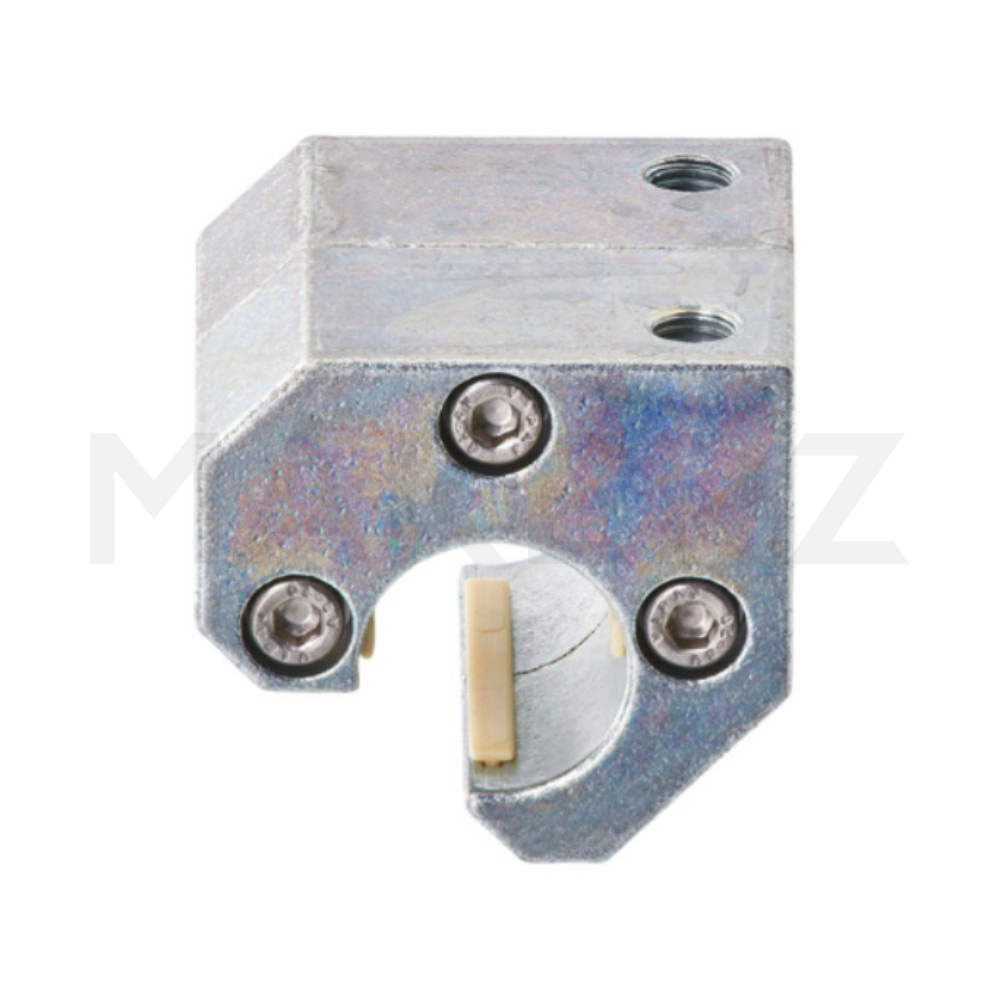

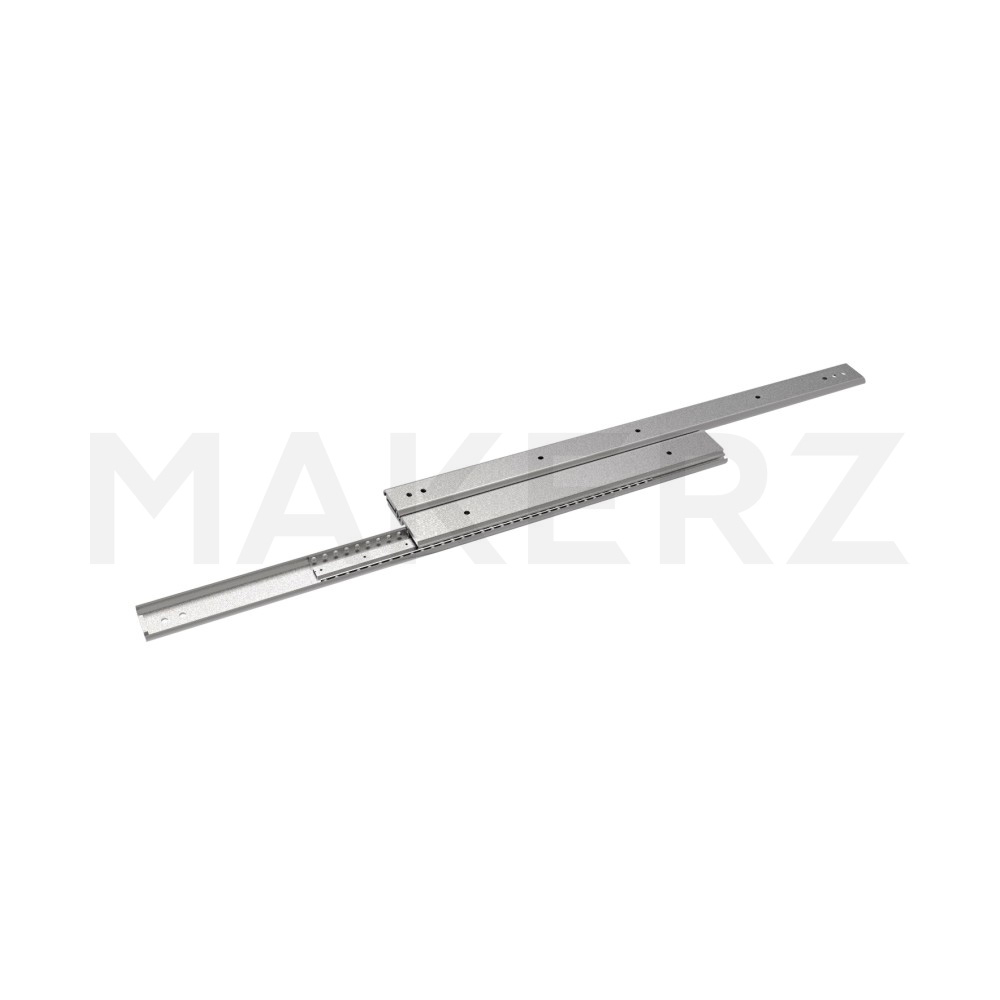

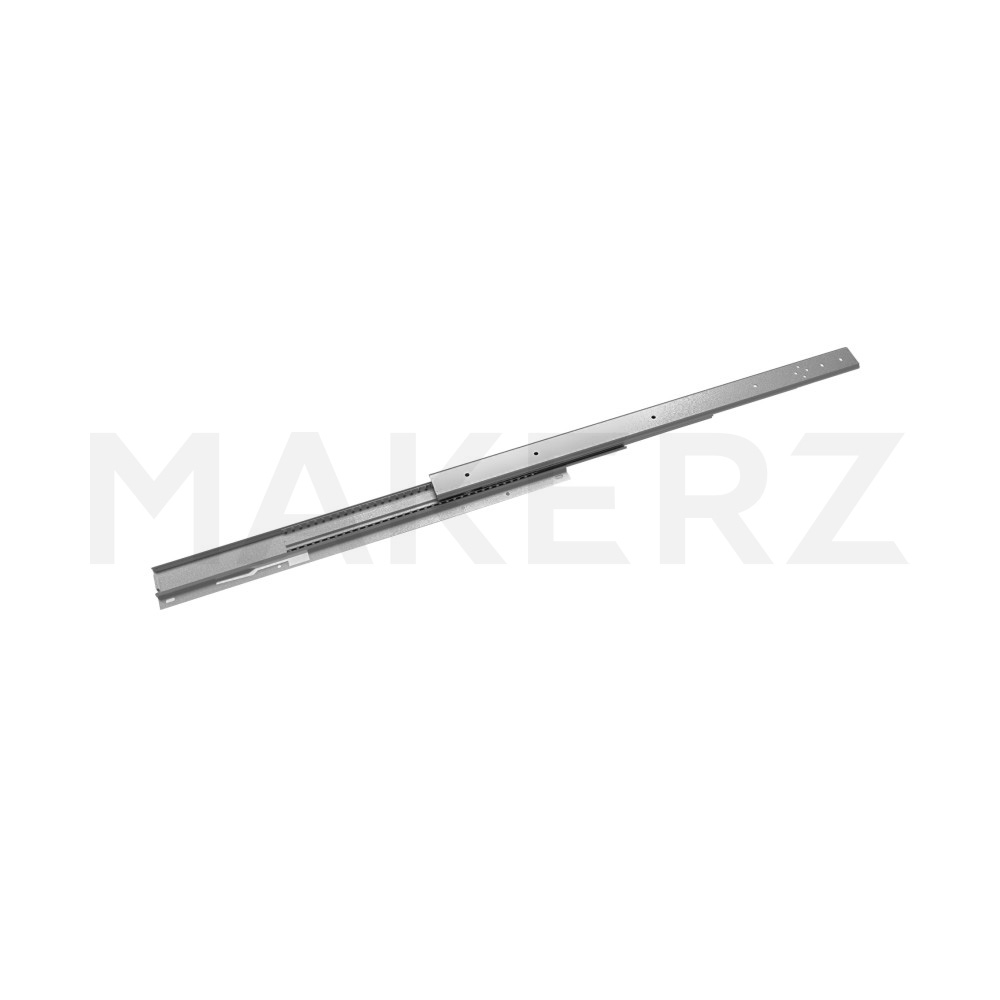

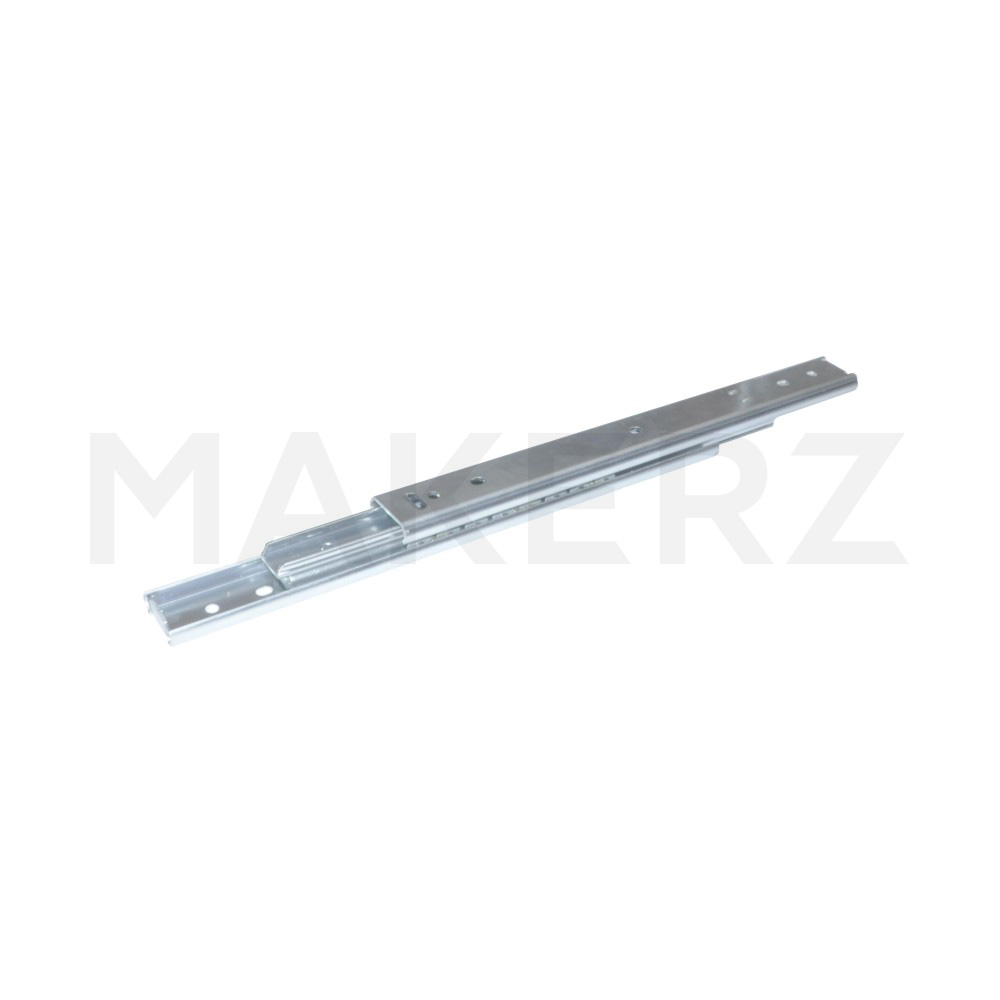

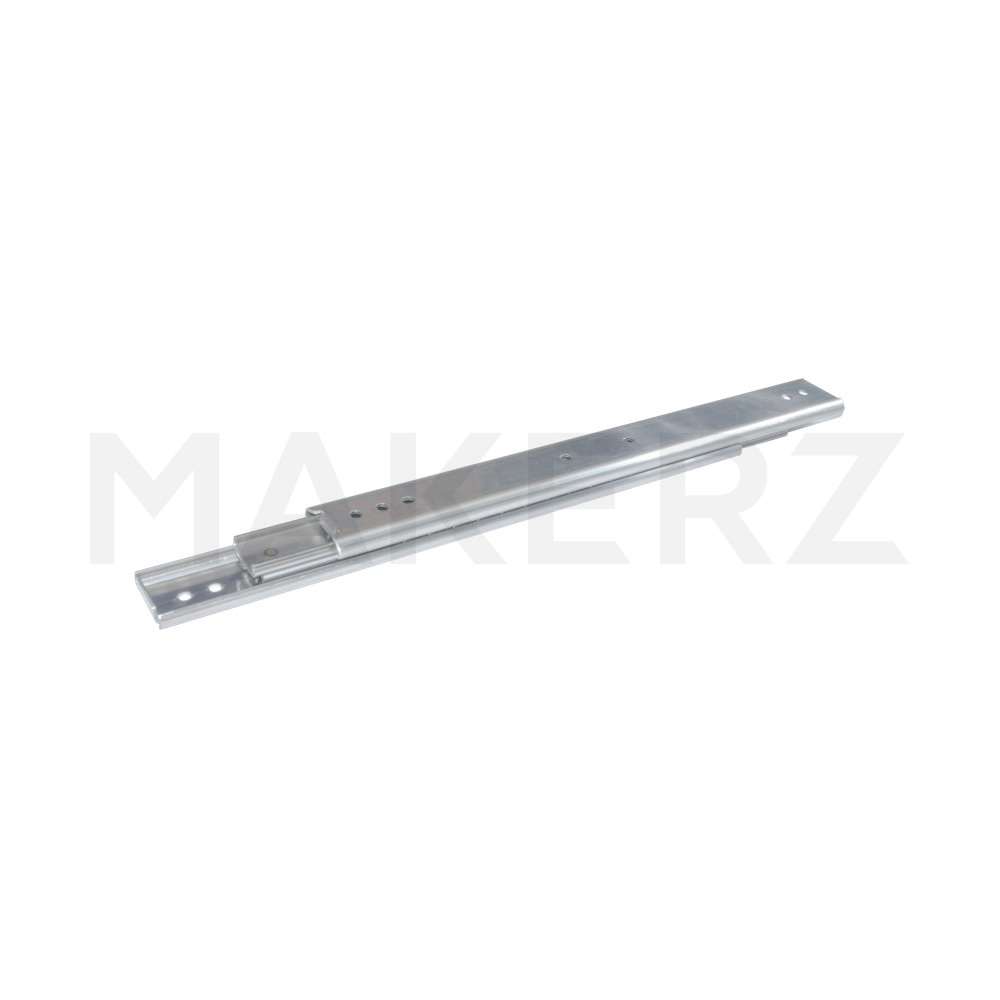

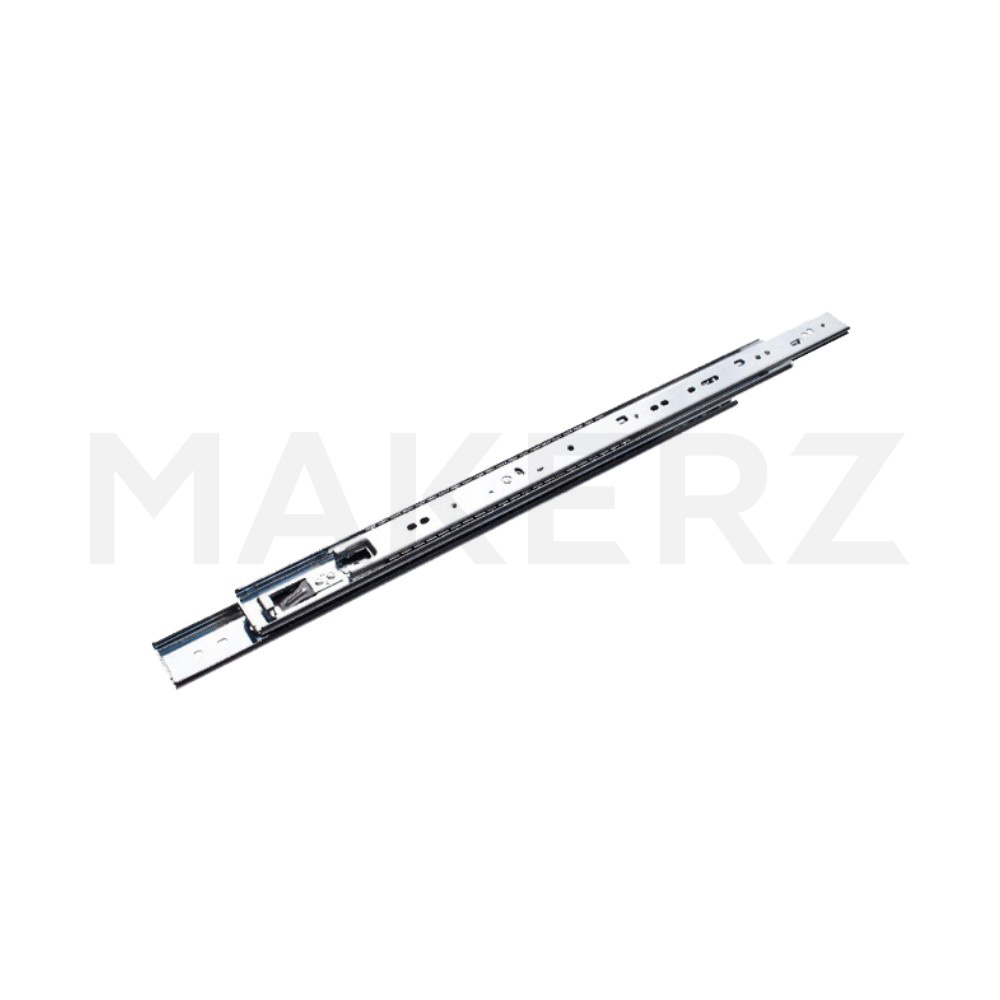

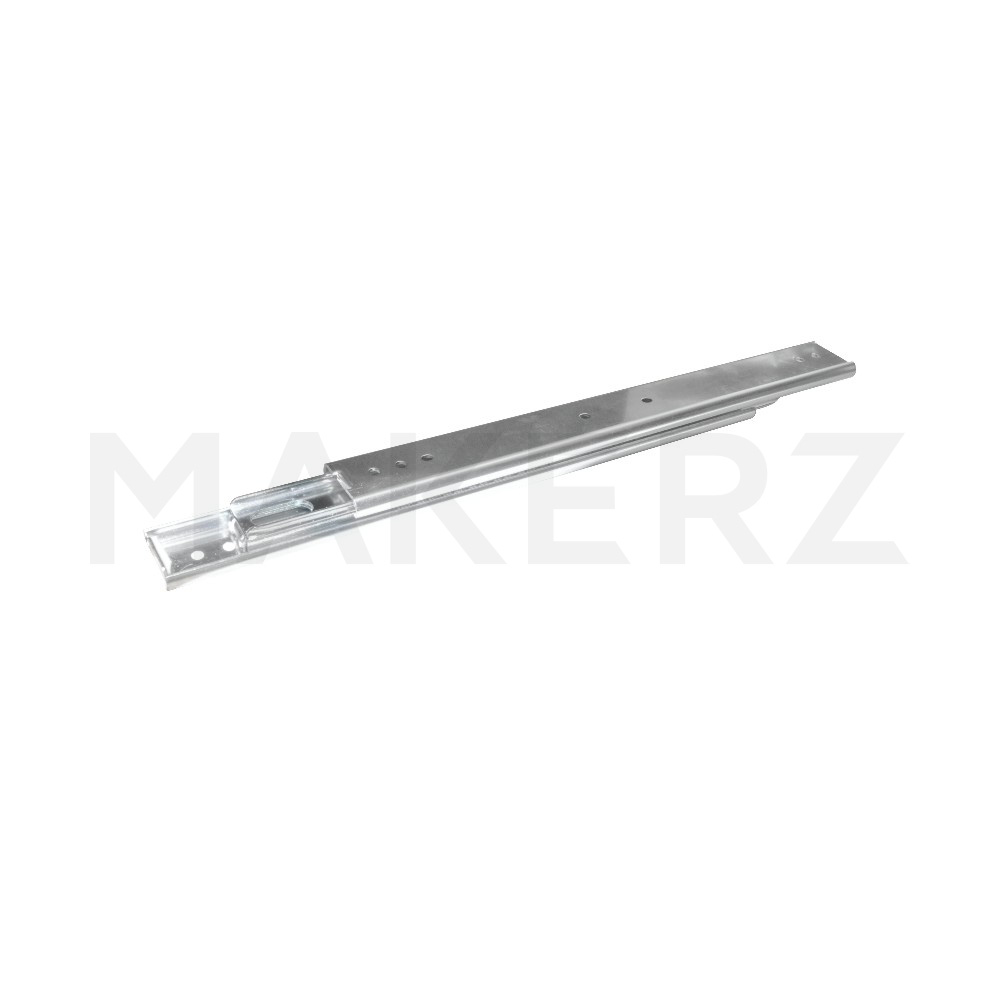

推奨タイプ：軽負荷〜中負荷型 27〜35シリーズ（アルミ合金 / 鋼）

理由：アルミフレームへの取り付けには軽量なアルミ合金製が適合する。3段式でフルエクステンション対応が可能。

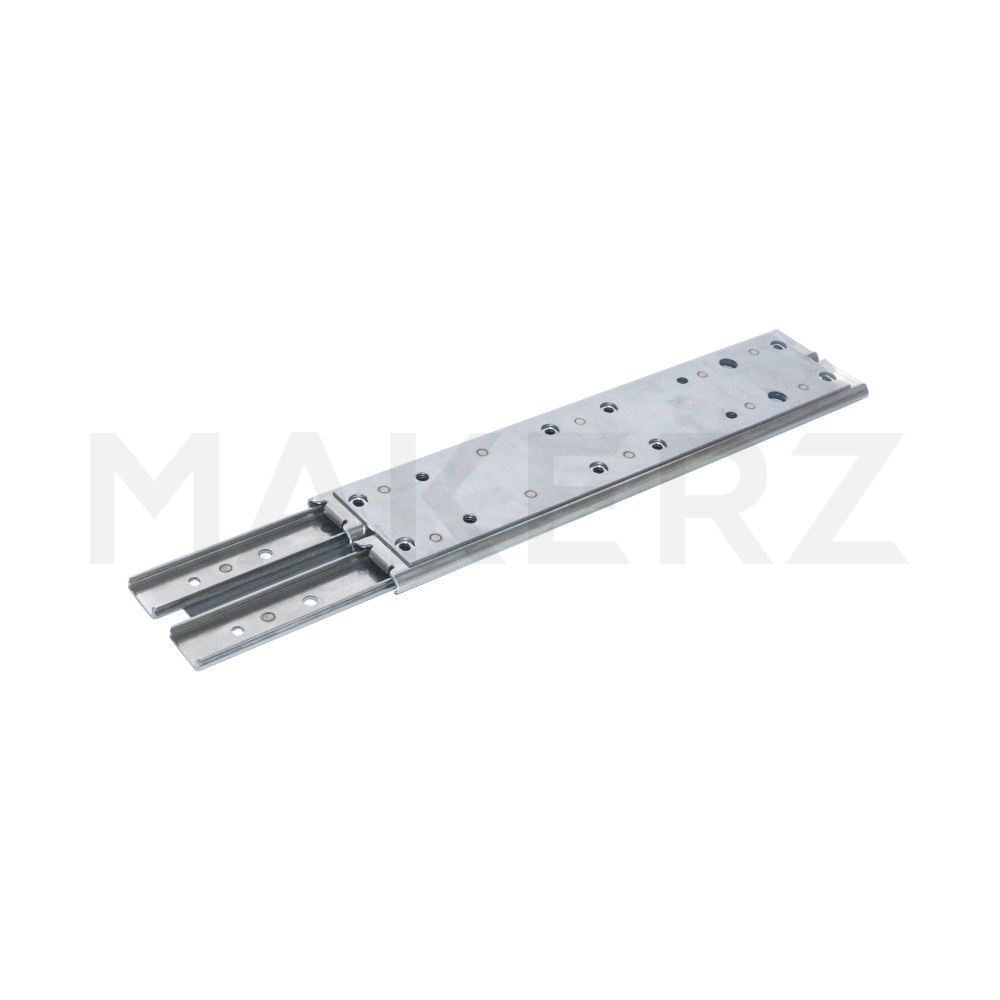

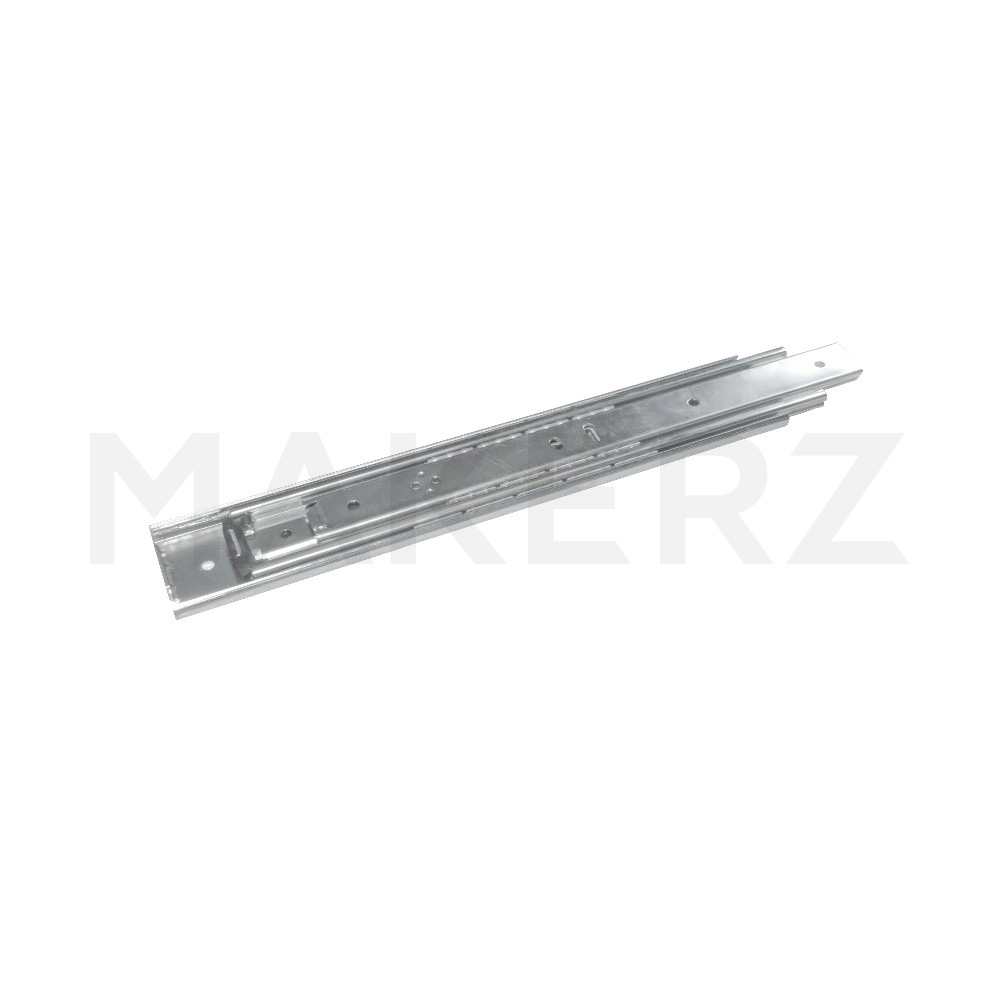

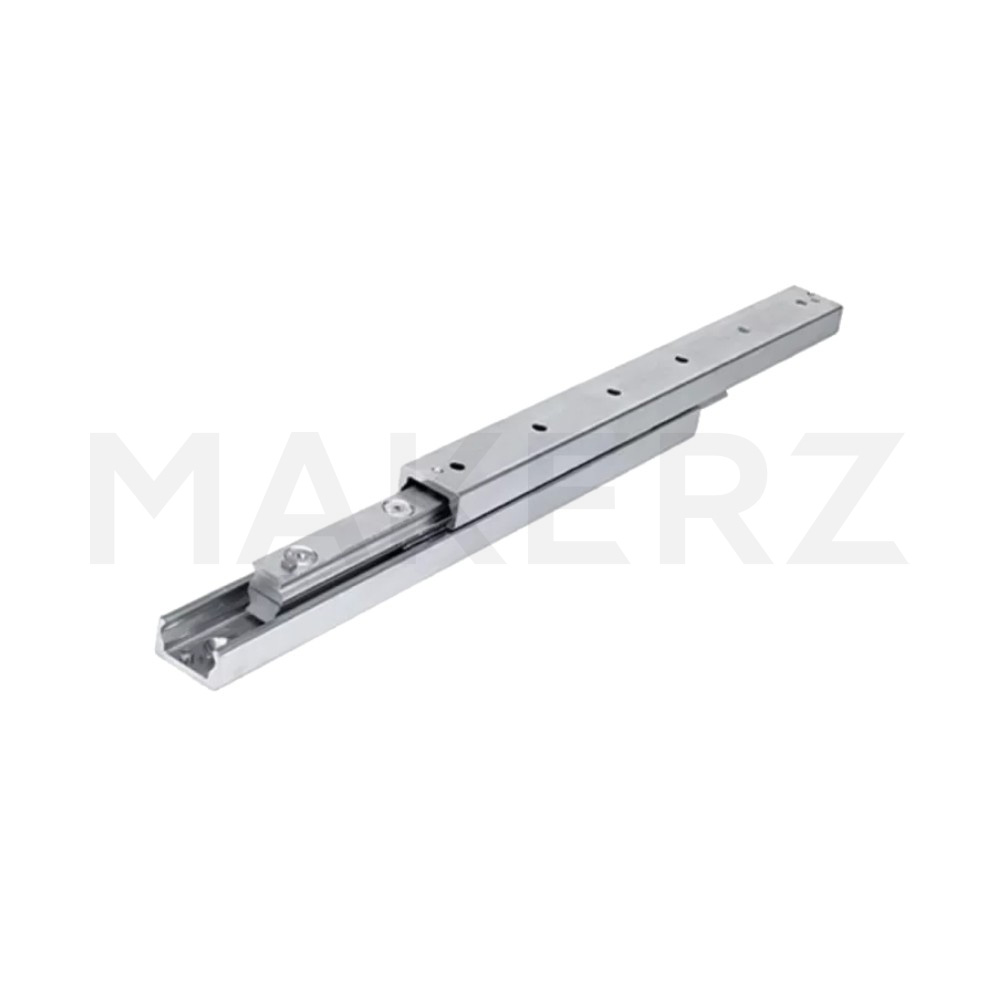

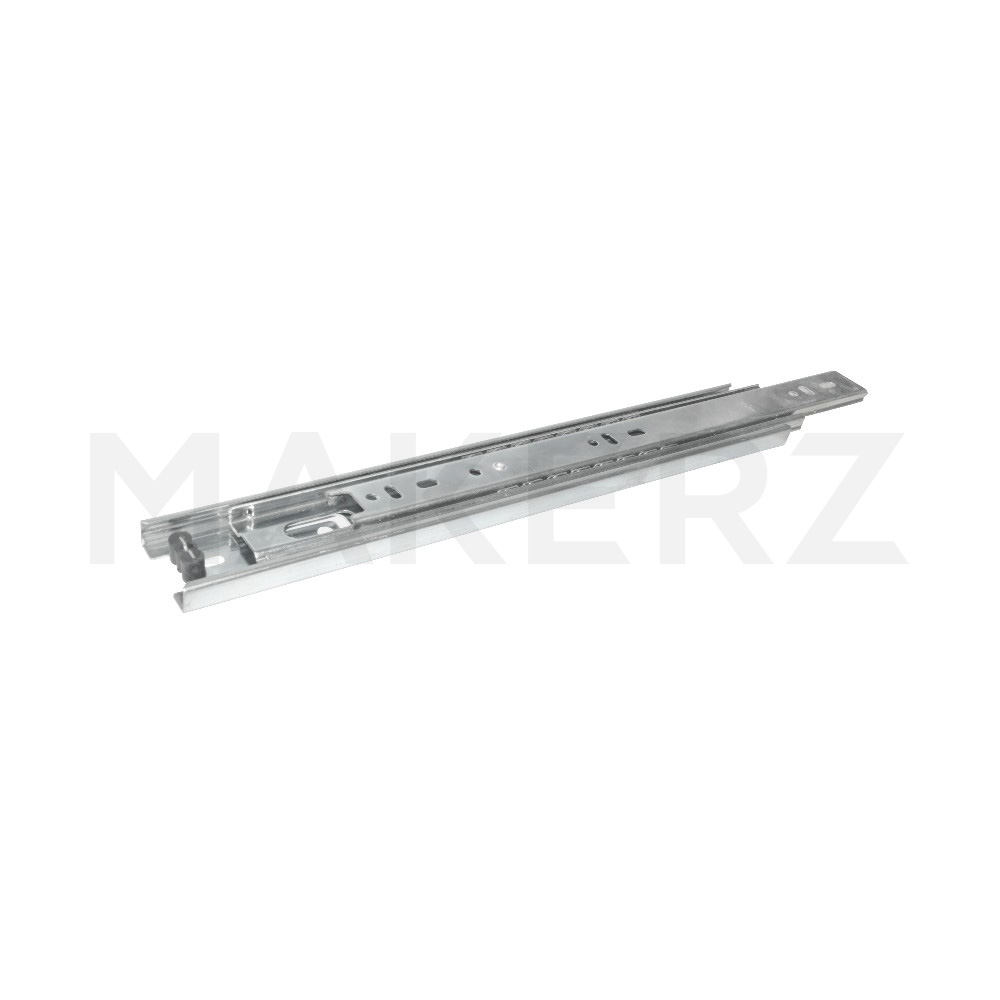

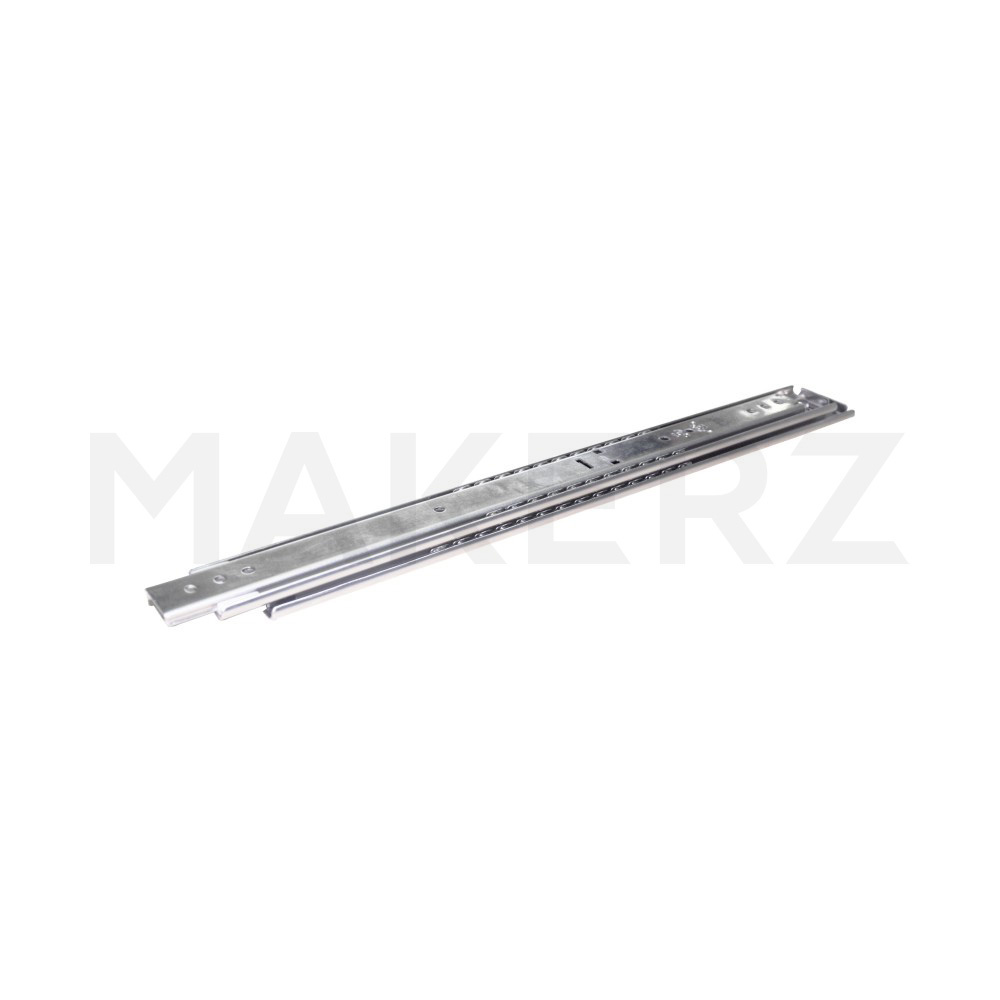

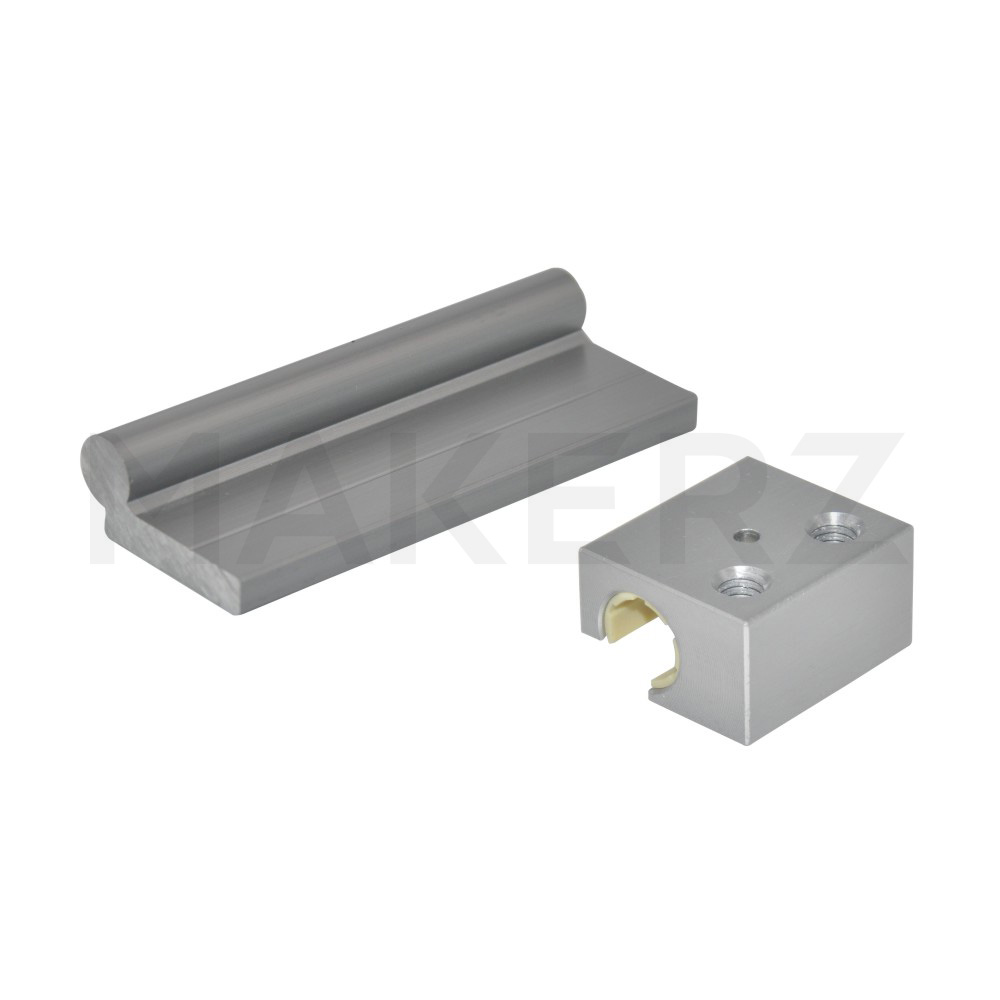

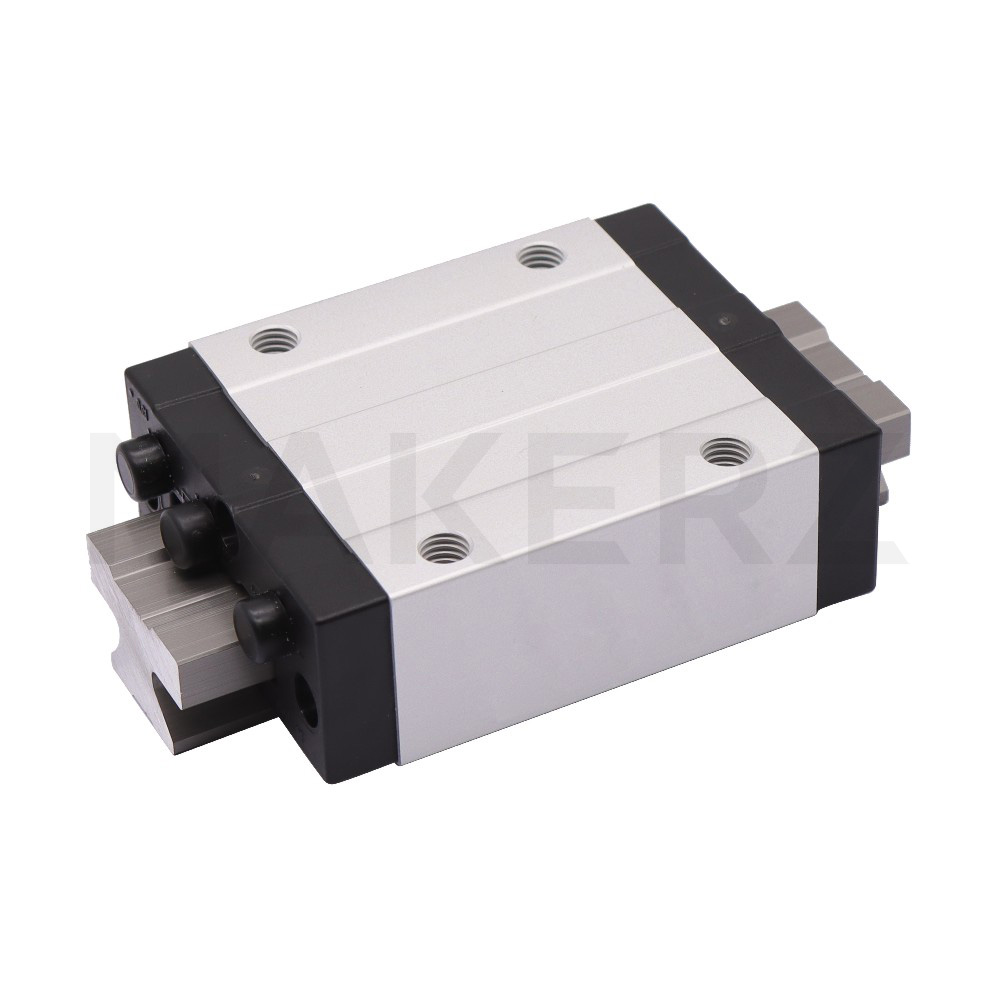

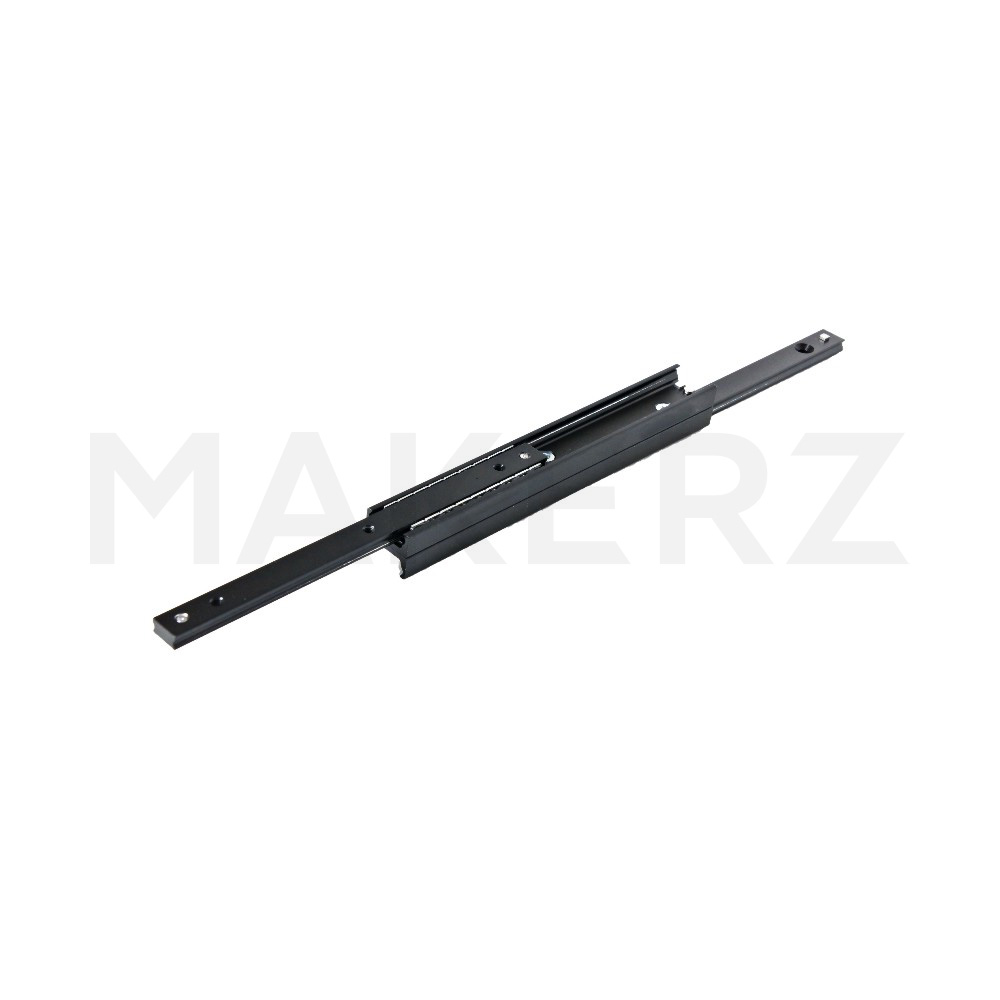

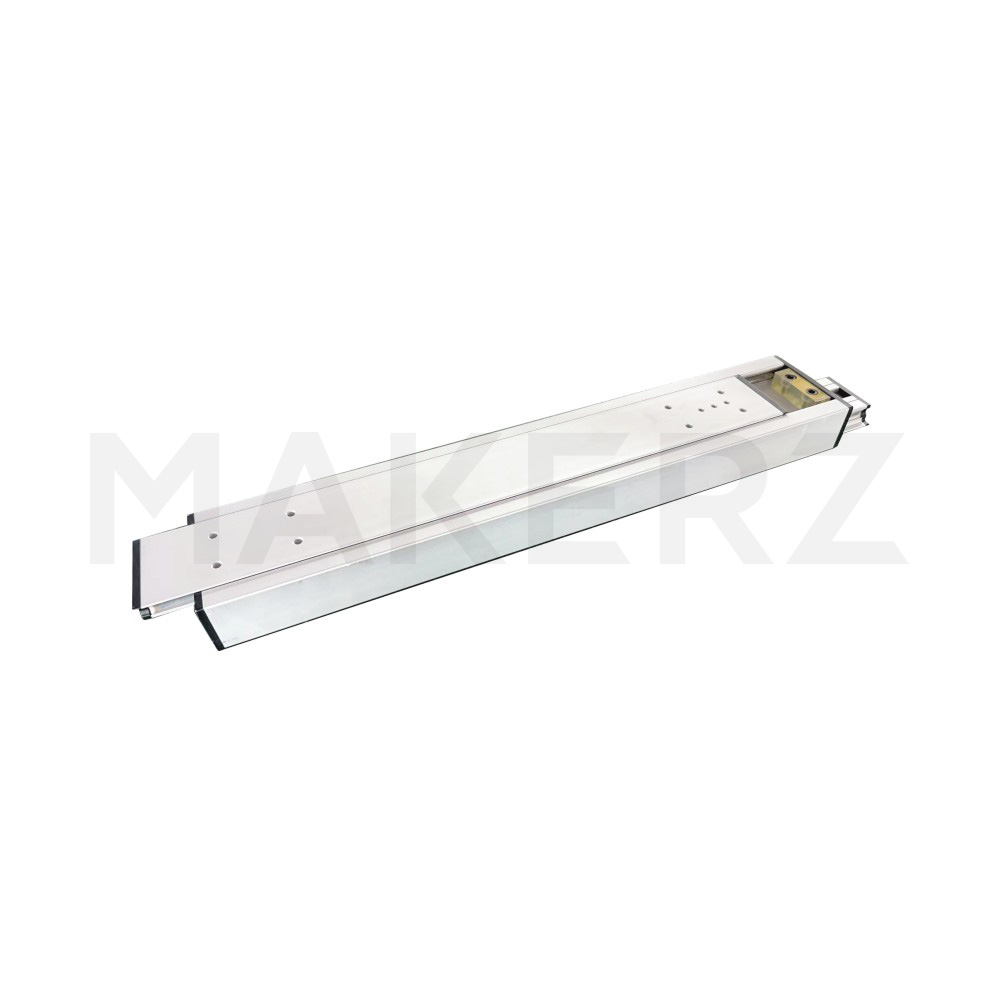

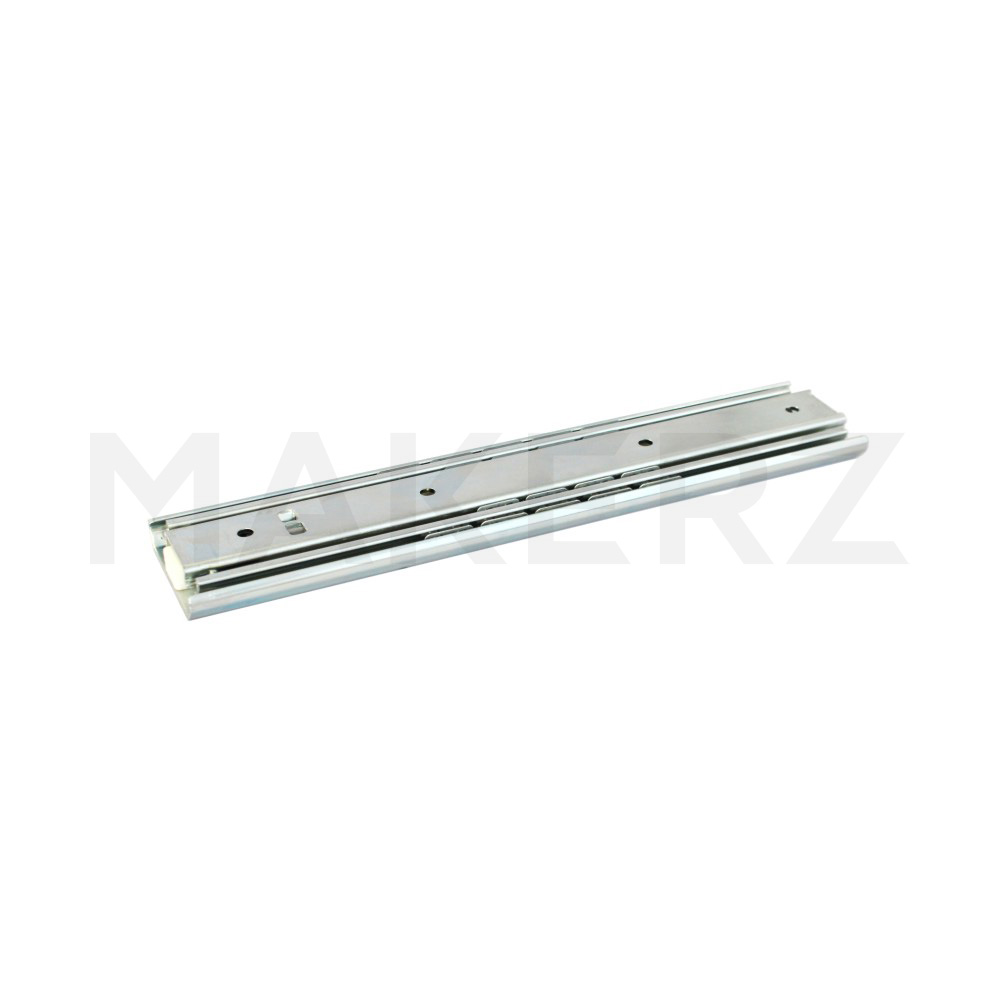

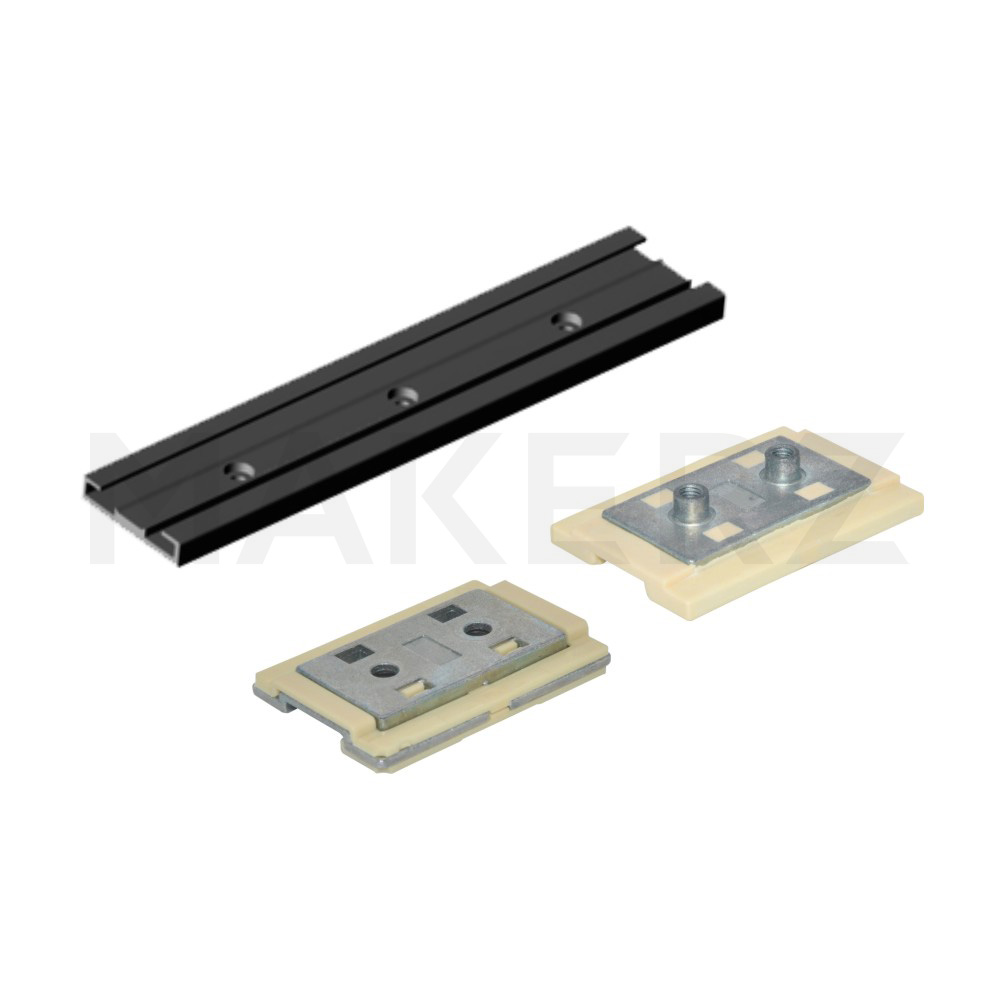

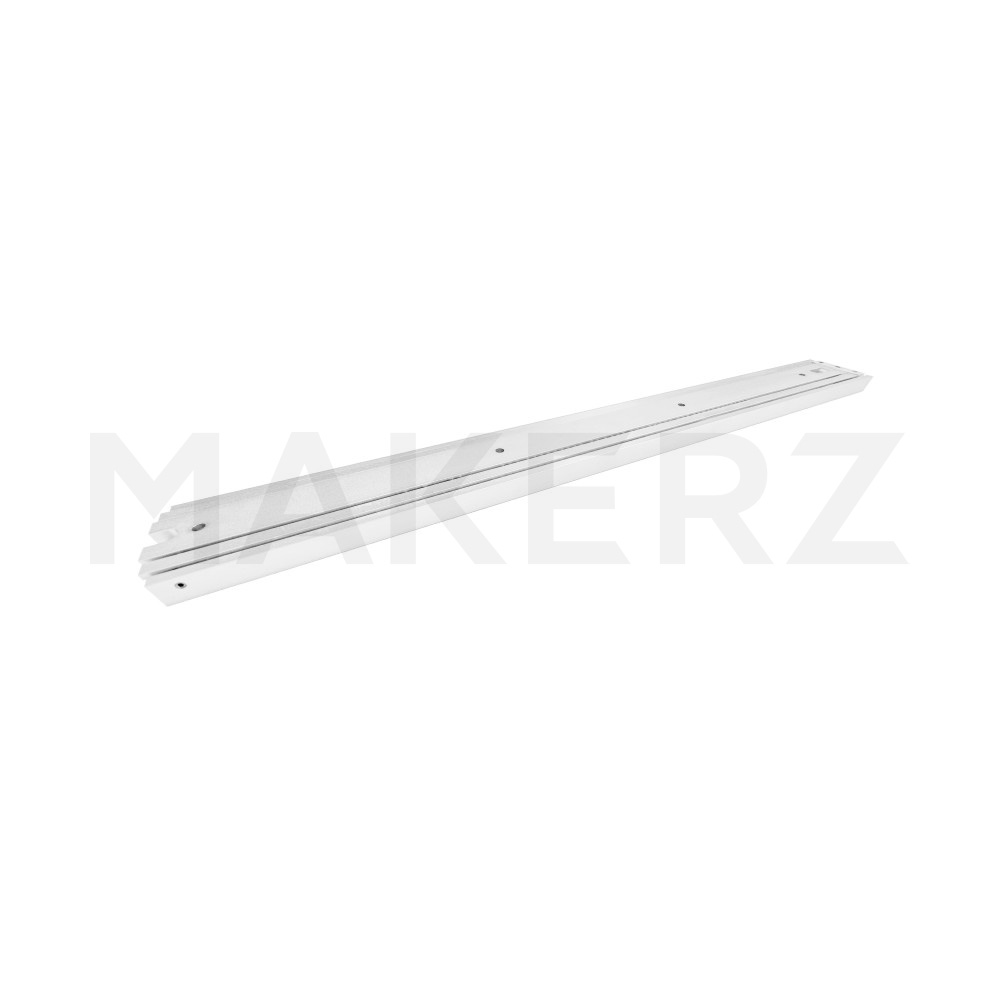

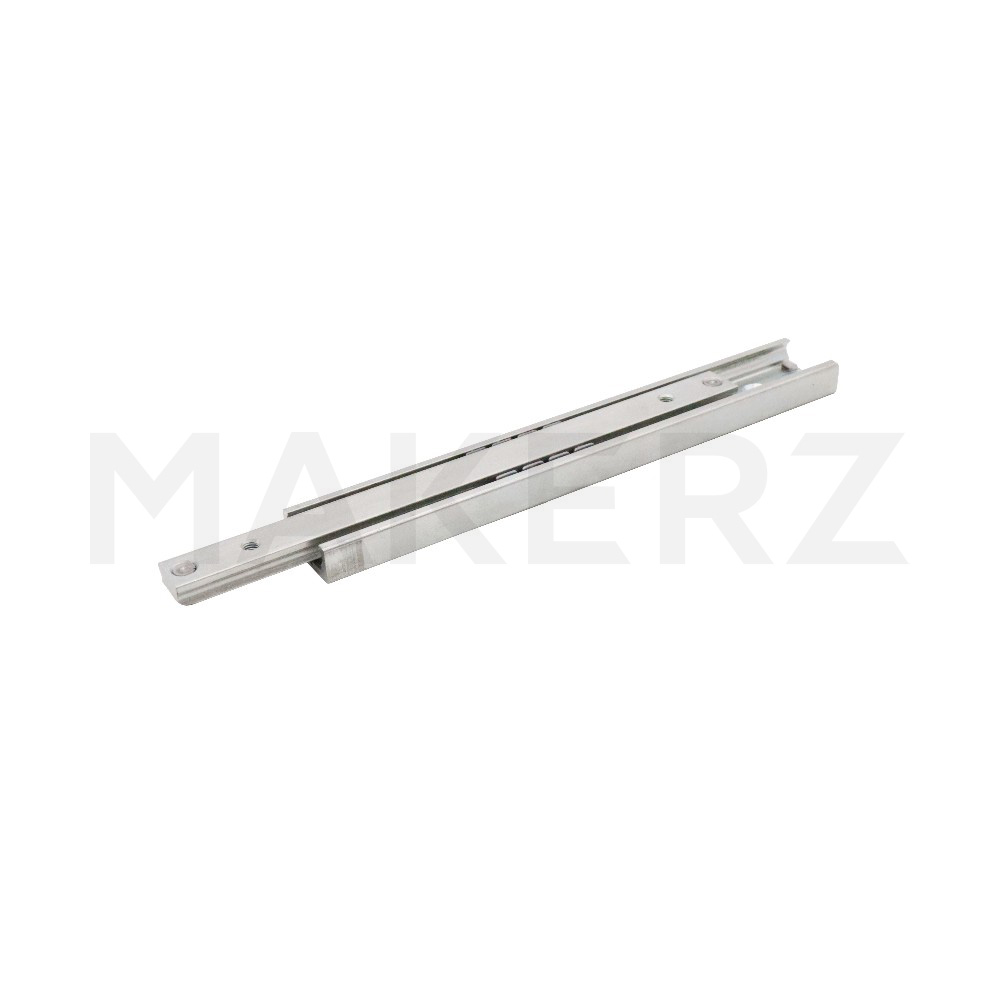

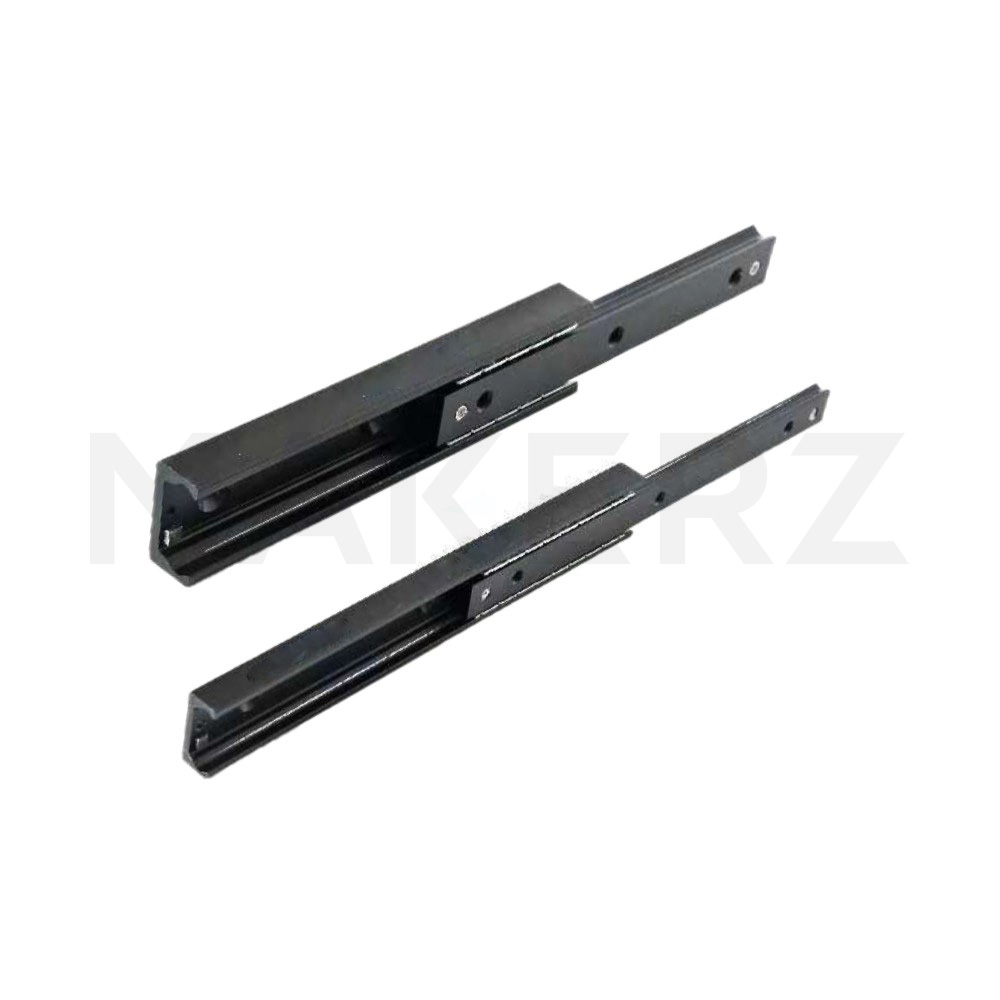

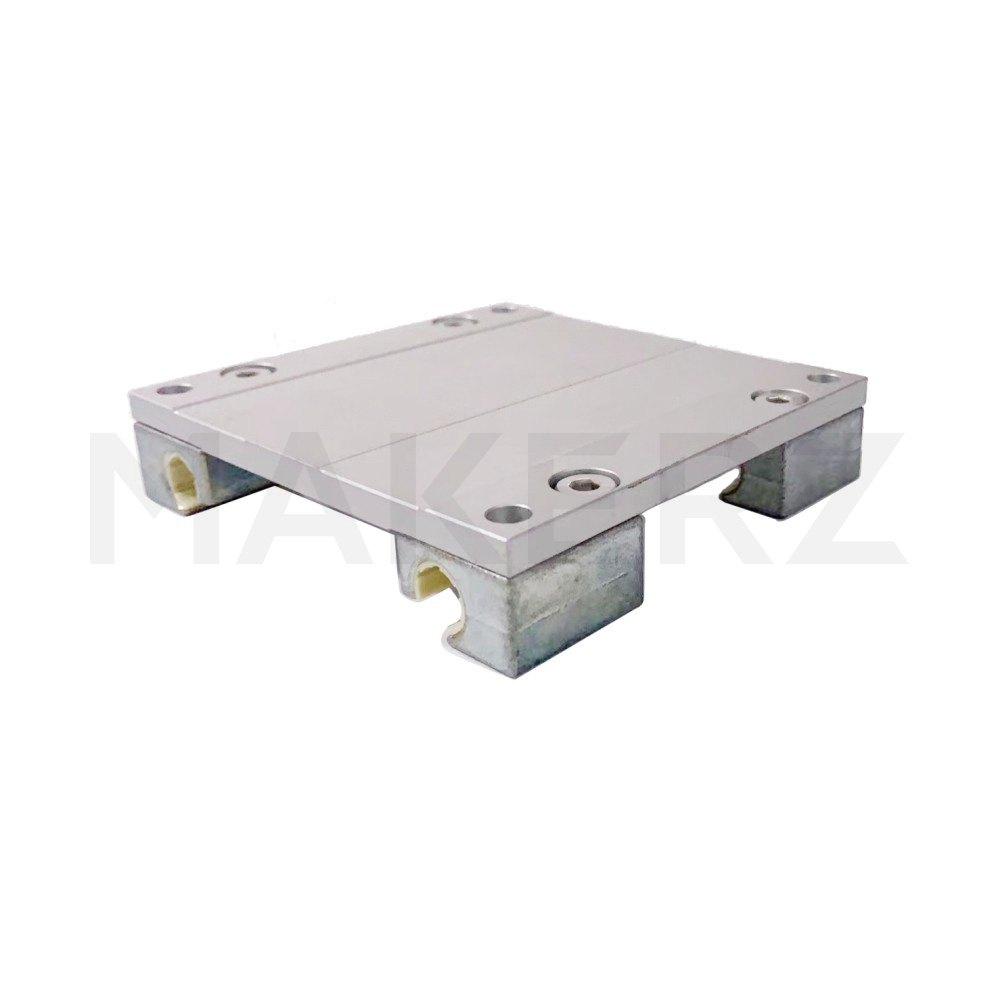

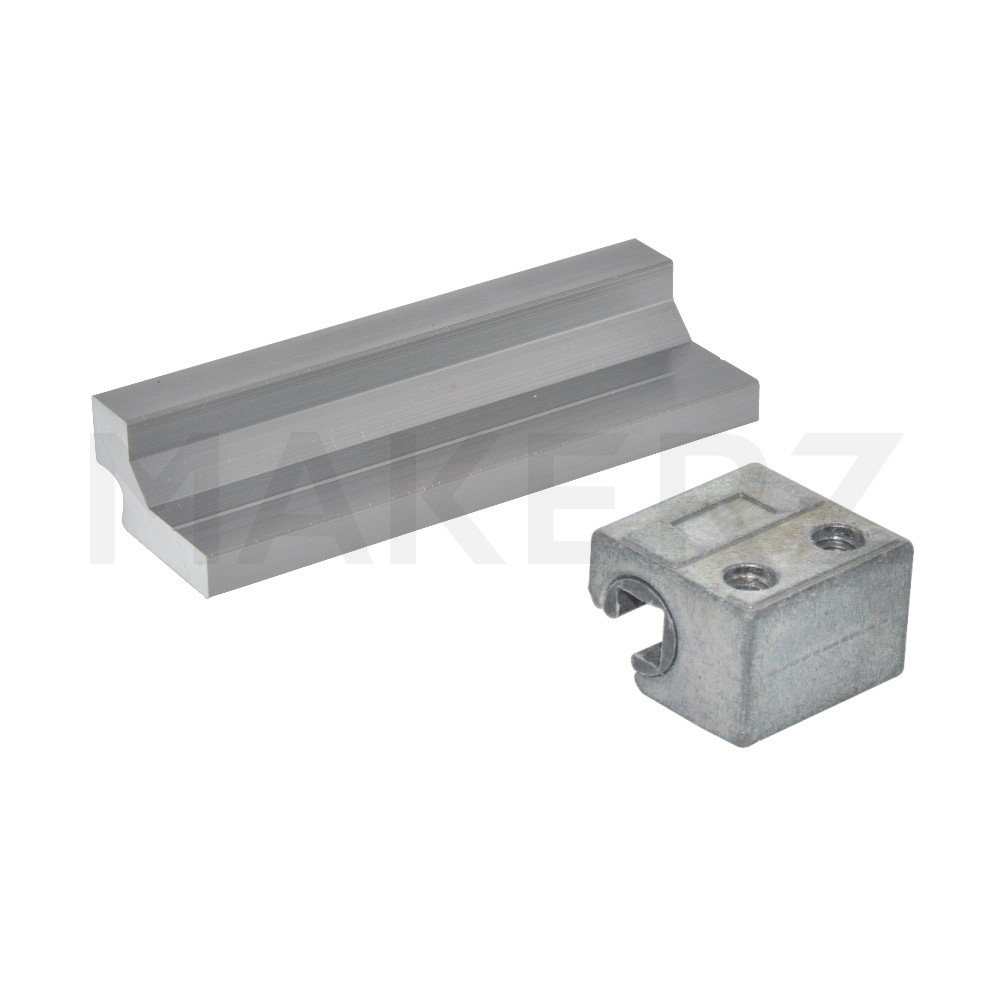

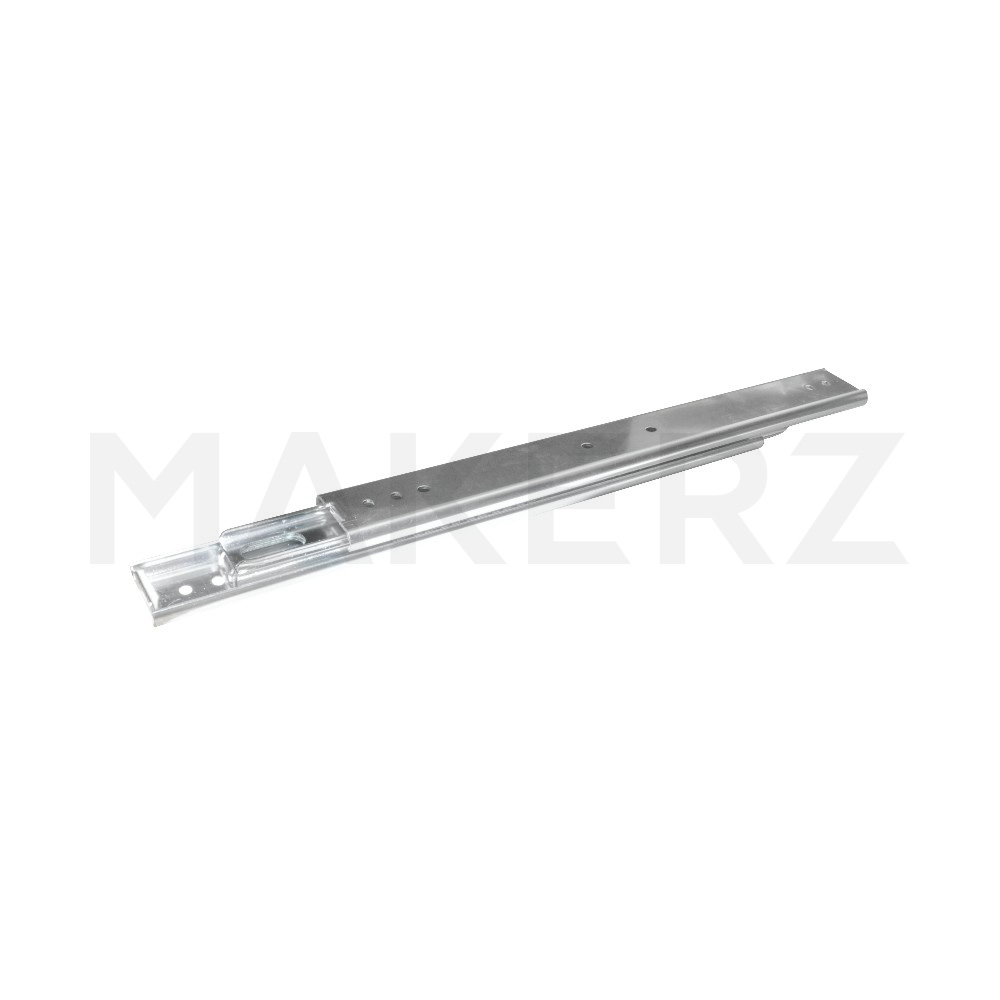

重荷重工具・部品収納

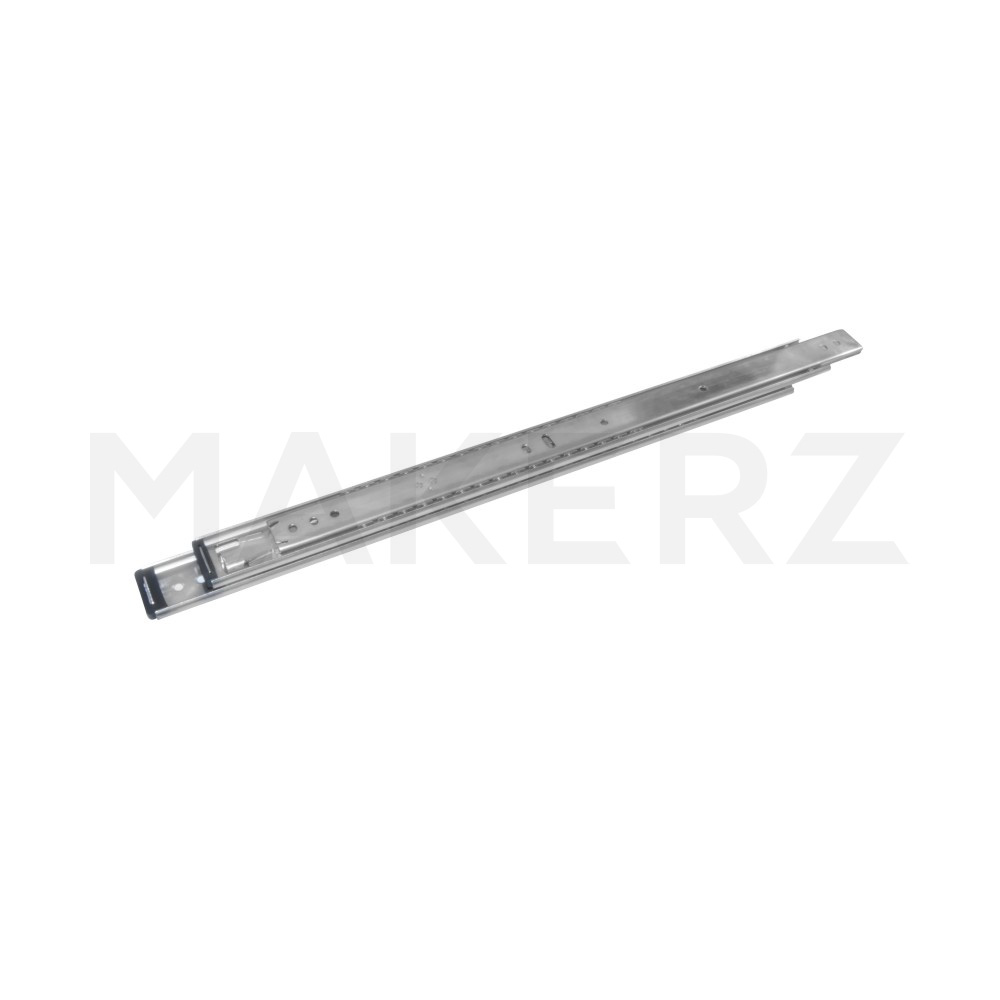

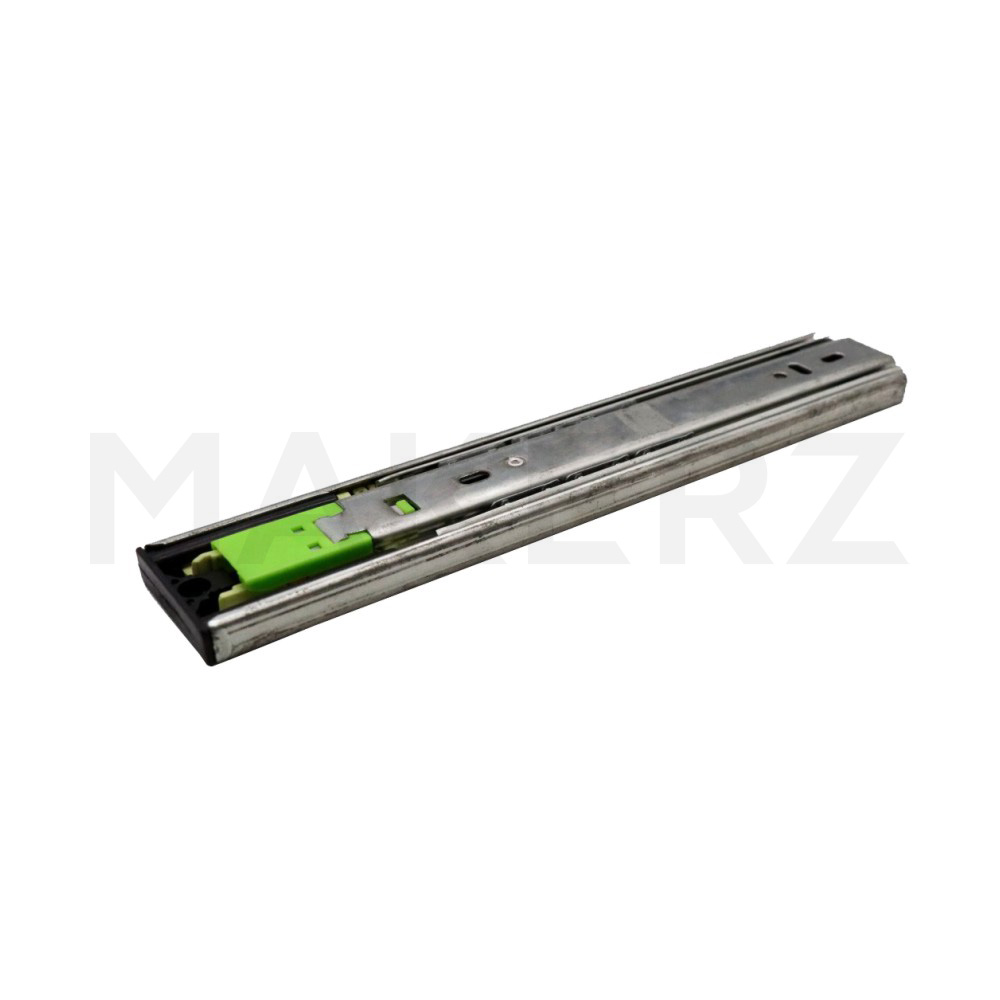

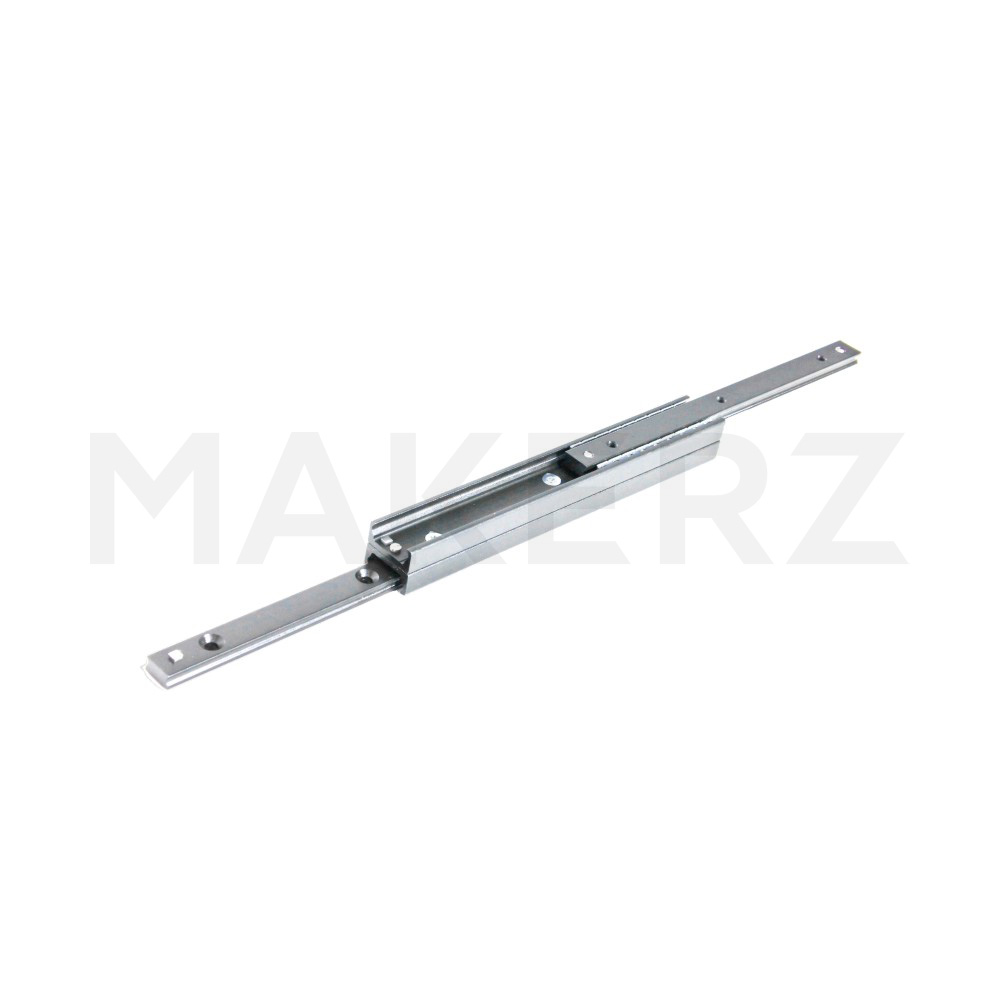

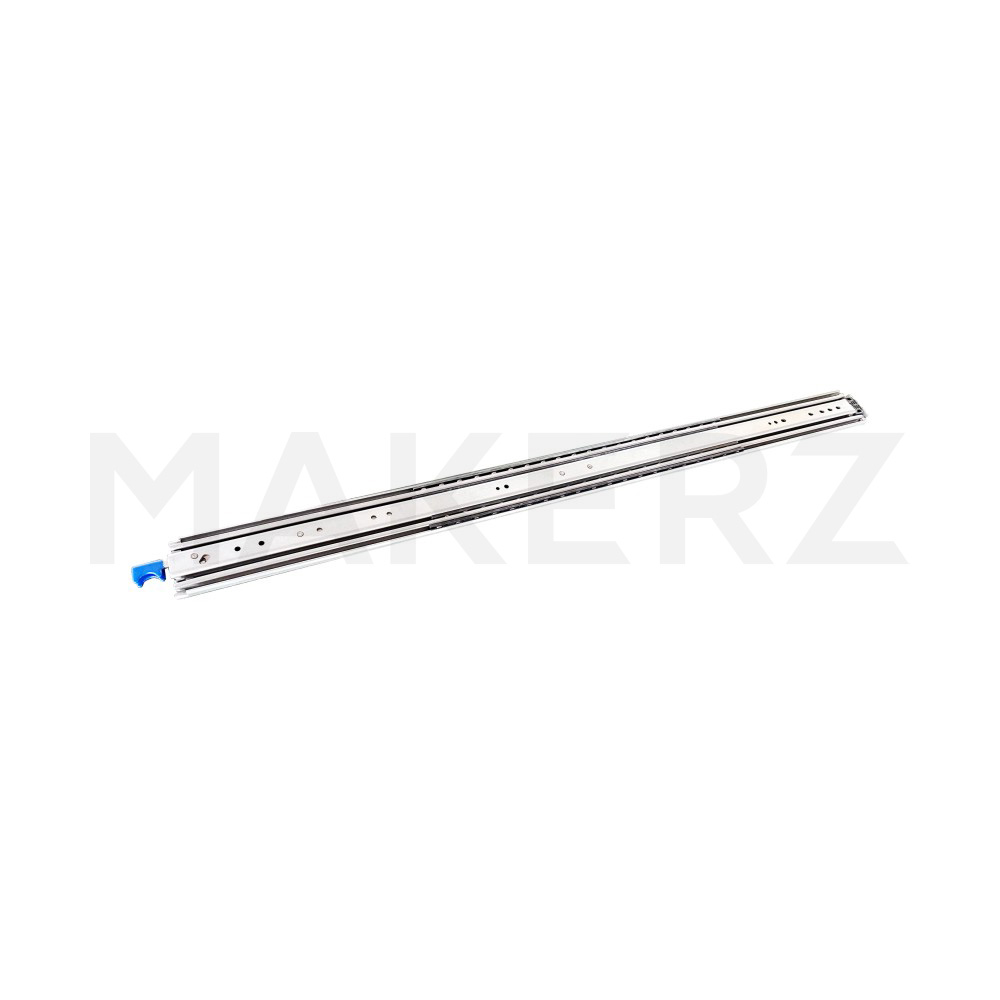

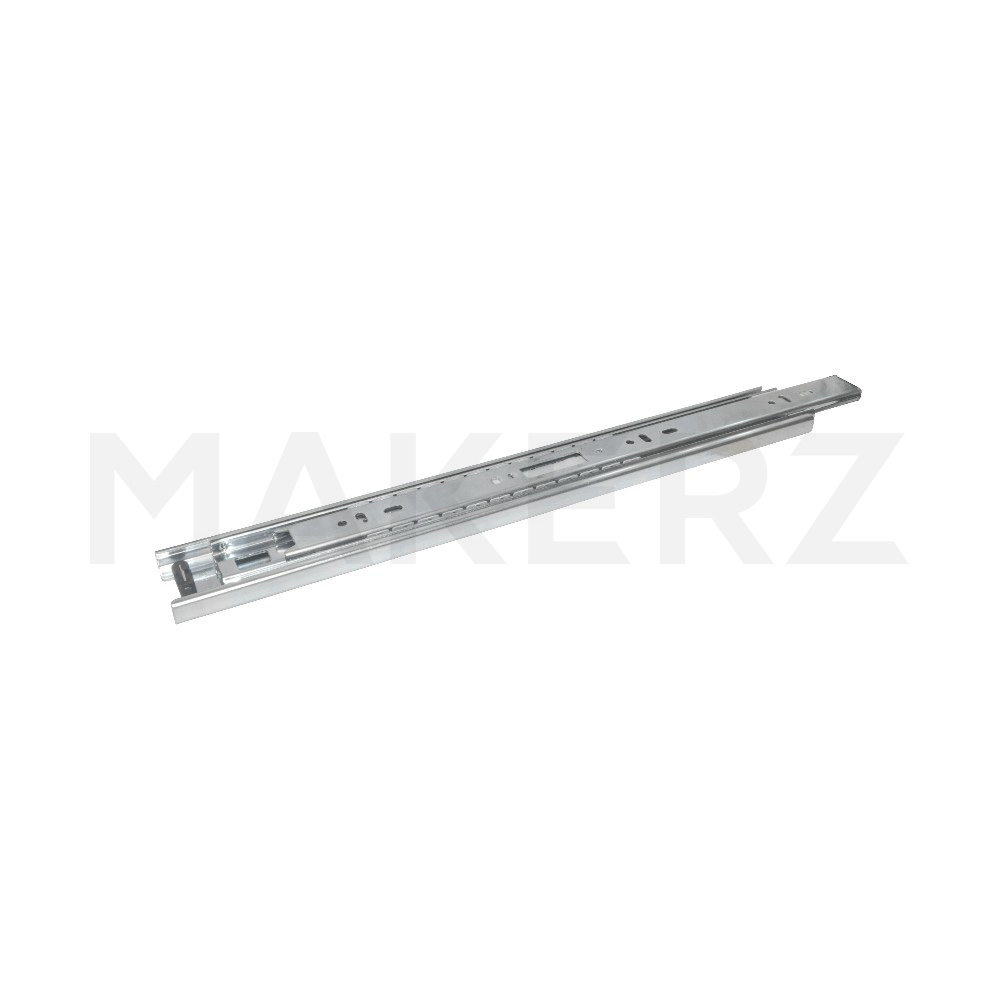

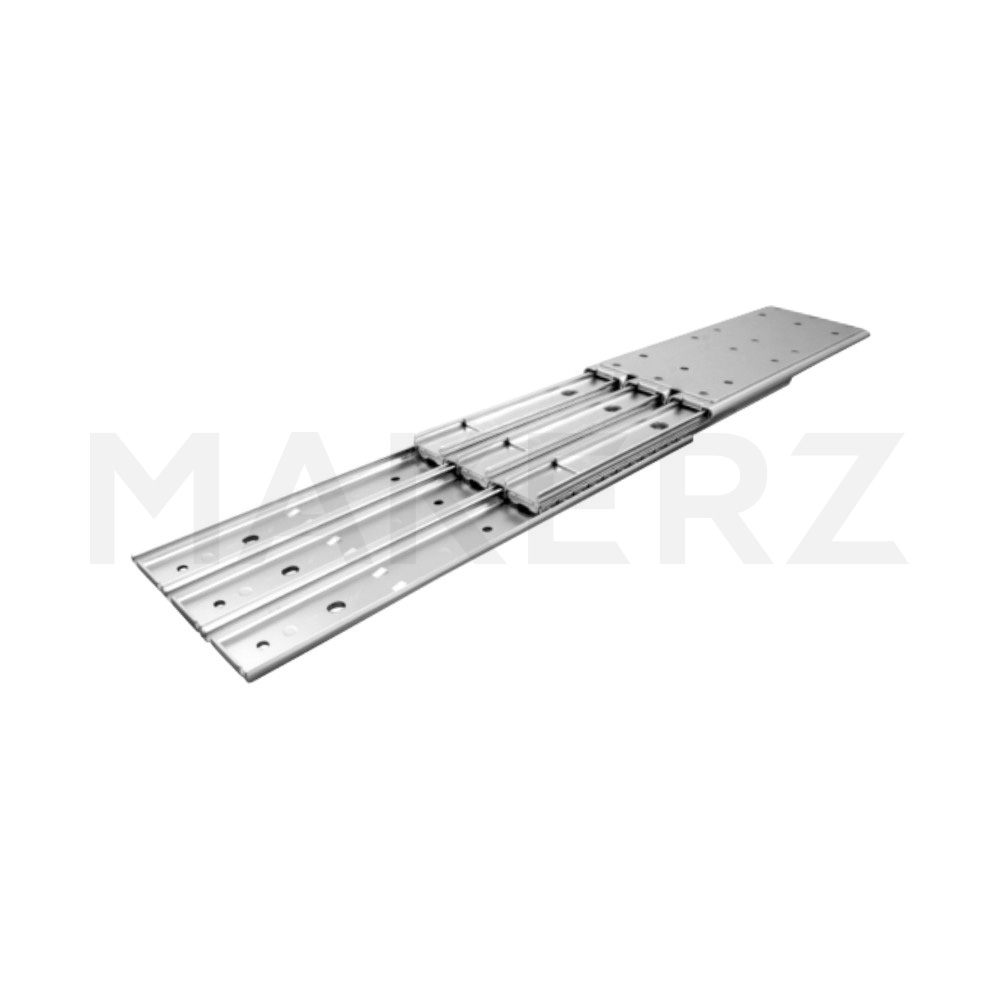

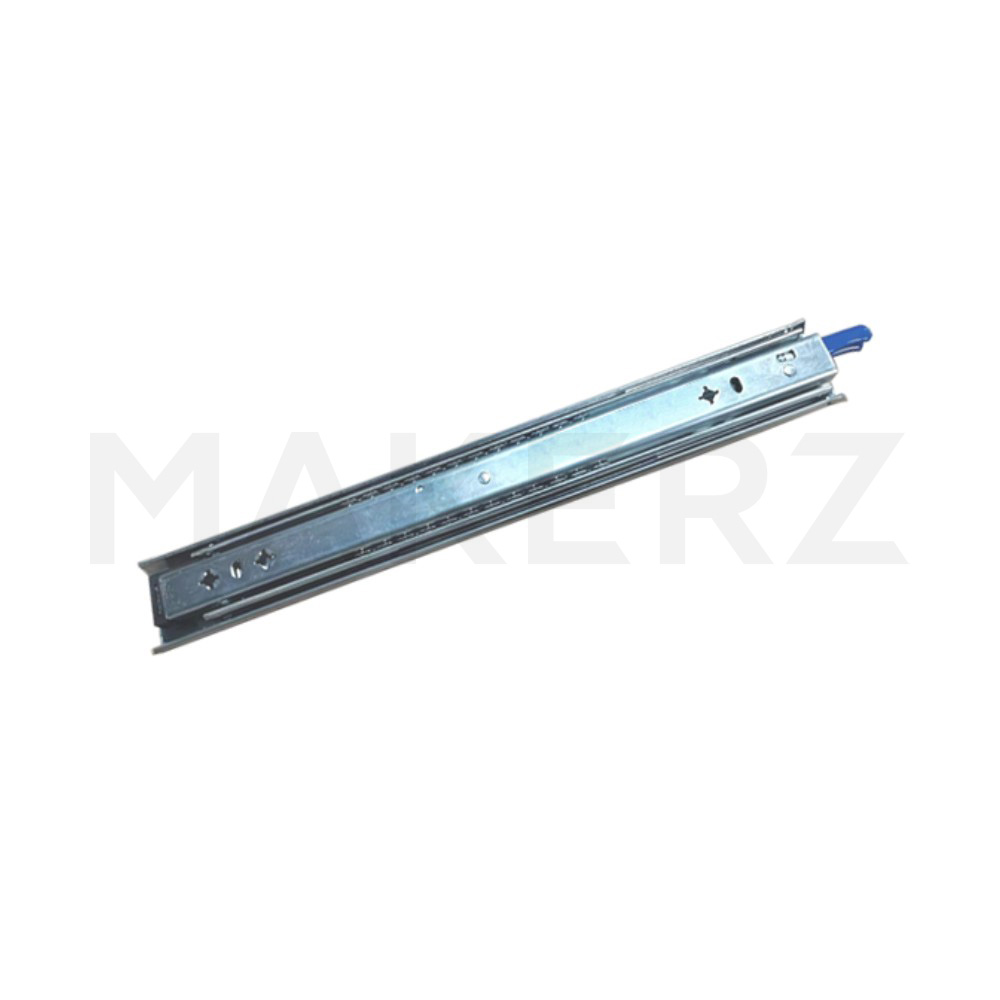

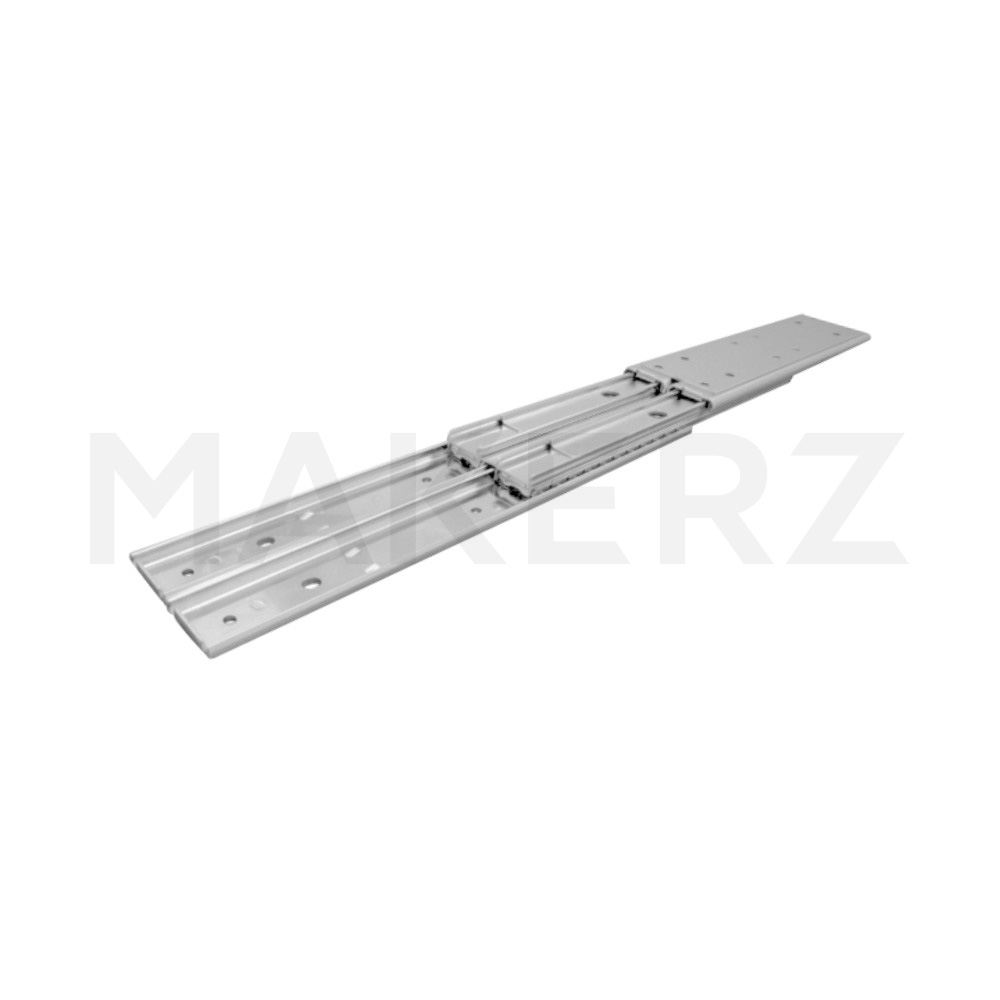

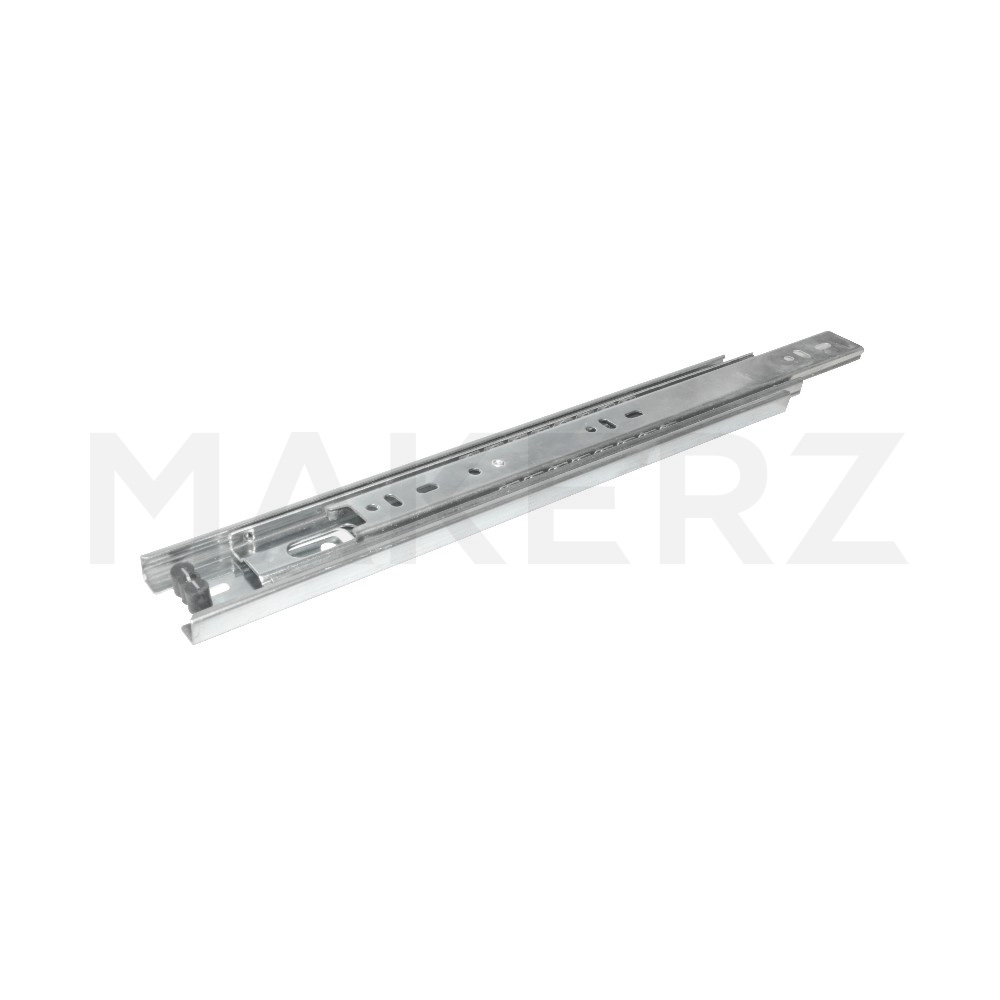

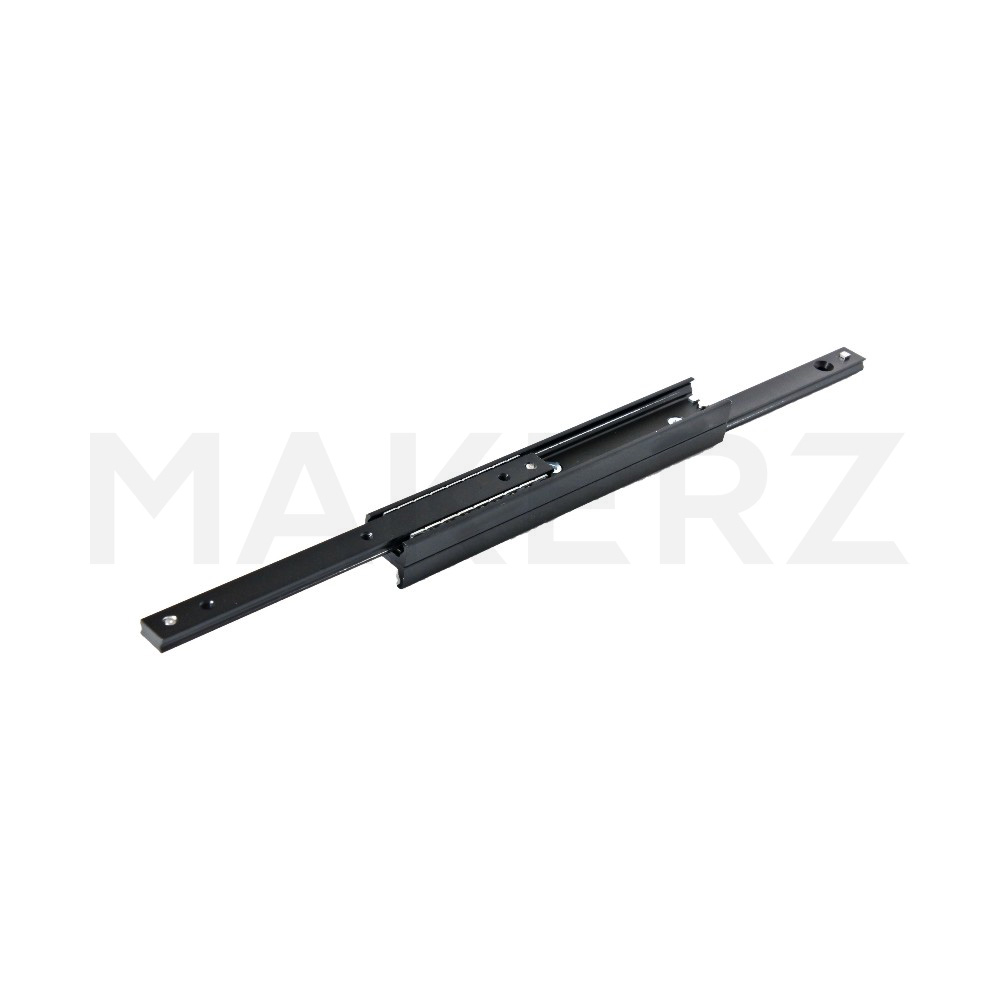

推奨タイプ：重負荷型 44〜76シリーズ（鋼 / SS400相当）

理由：重量物の搭載に耐える高剛性設計。複軸ころ方式により安定したスライド動作と耐久性を確保する。

スライドレールのよくある質問（FAQ）

A. 2段式は引き出しストロークが短く、コンパクトな設置が可能です。3段式はフルエクステンション対応でレール全長に近いストロークが得られます。内容物を全量取り出す必要がある場合は3段式を選択してください。

A. 各商品の仕様プレビューに定格荷重が記載されています。スライド時の動荷重を考慮し、静荷重の1.5〜2倍の余裕を持った荷重クラスを選択することを推奨します。

A. 耐食性を優先する場合はSUS304相当を、軽量化・放熱性を重視する場合はアルミ合金を選択します。アルミ合金製は黒アルマイト・白アルマイト処理により耐食性を向上させています。

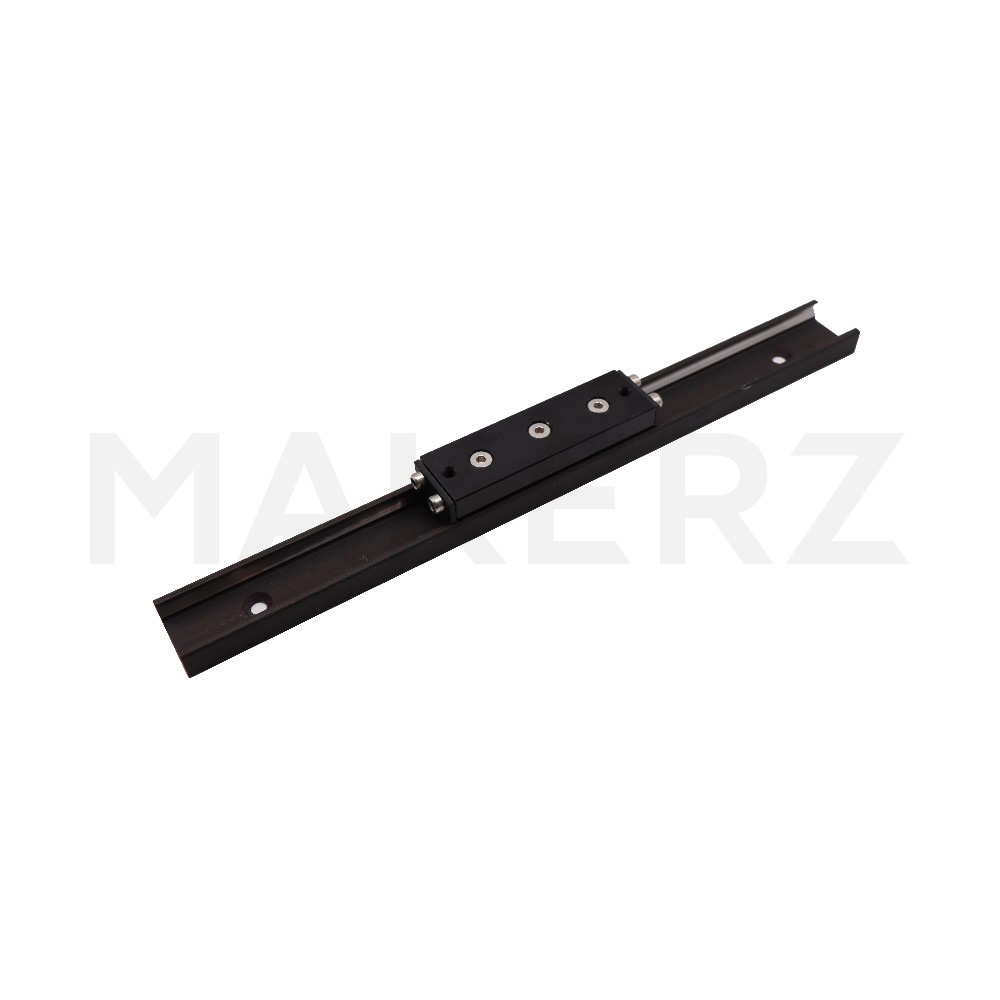

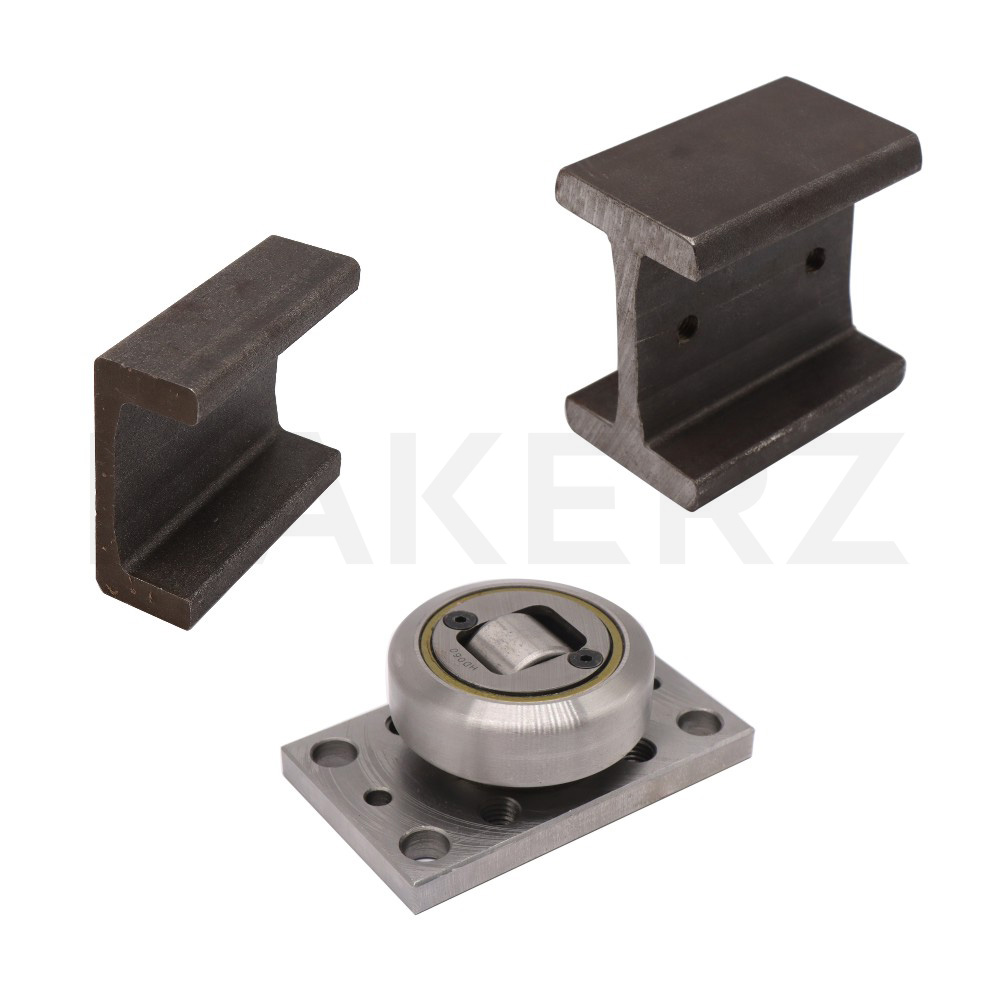

A. 複軸ころ方式は転動体を複数軸に配置し、高い剛性と耐荷重性を持ちます。外レール溝面ガイドローラー方式はローラーが溝面を転がる構造で、横方向の位置精度とスムーズなスライドを特長とします。
