アジャスタ

アジャスタの特長・用途

アジャスタの主な特長

• 精密な高さ調整：ねじ機構により数mm〜数十mmの範囲で高さを細かく調整可能
• 強固な支持力：数十kg〜数トンまで、用途に応じた耐荷重製品をラインナップ

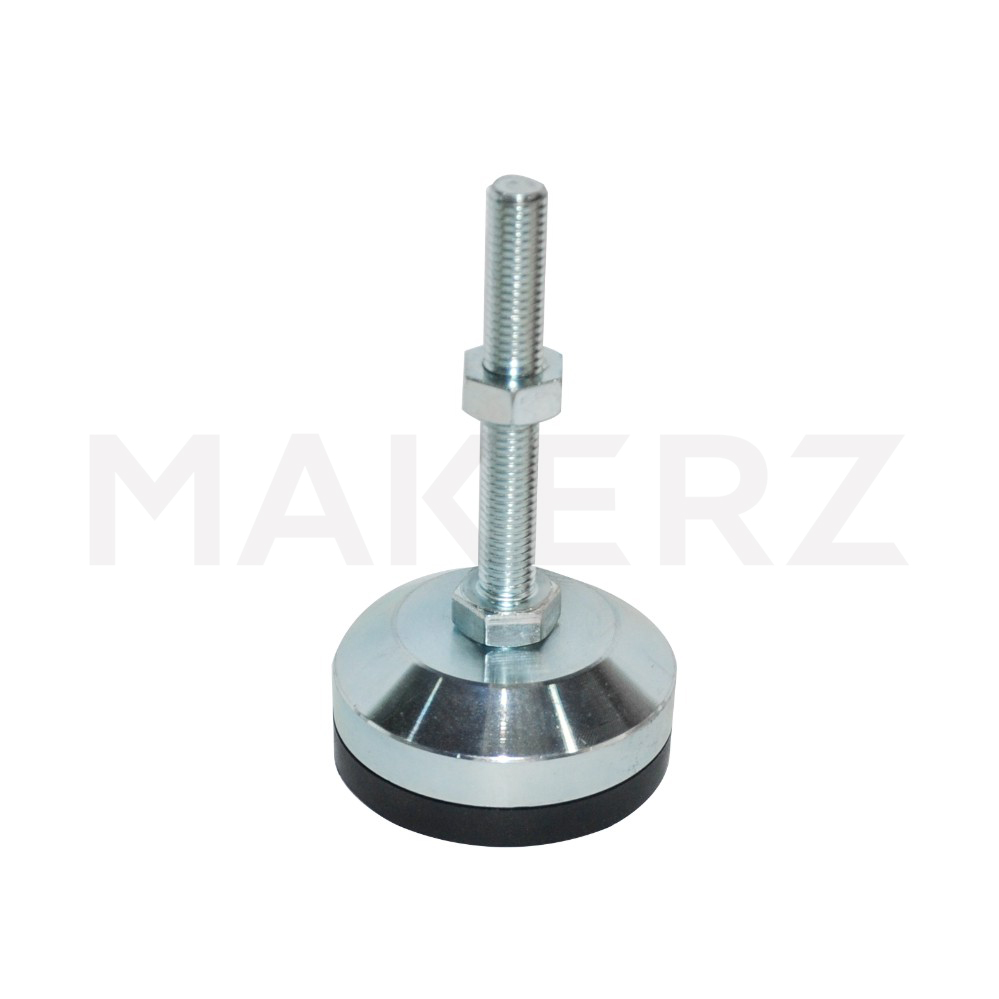

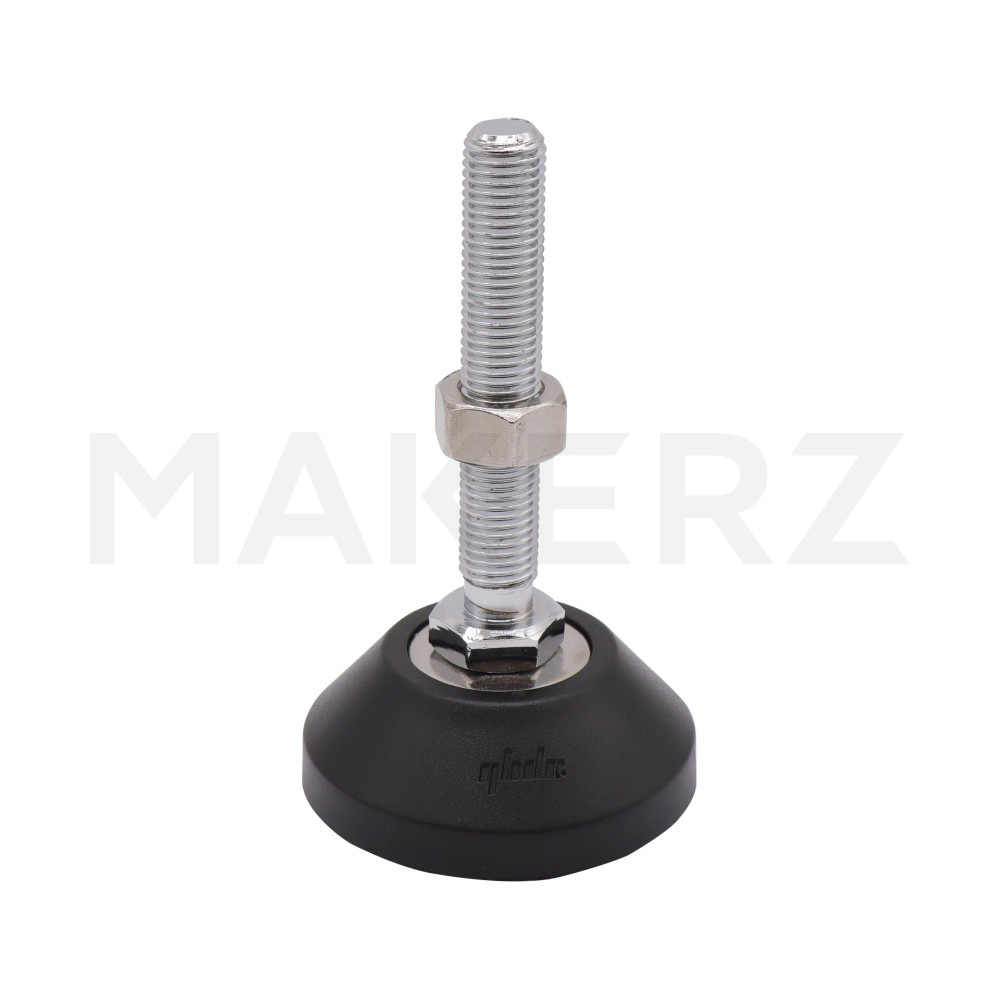

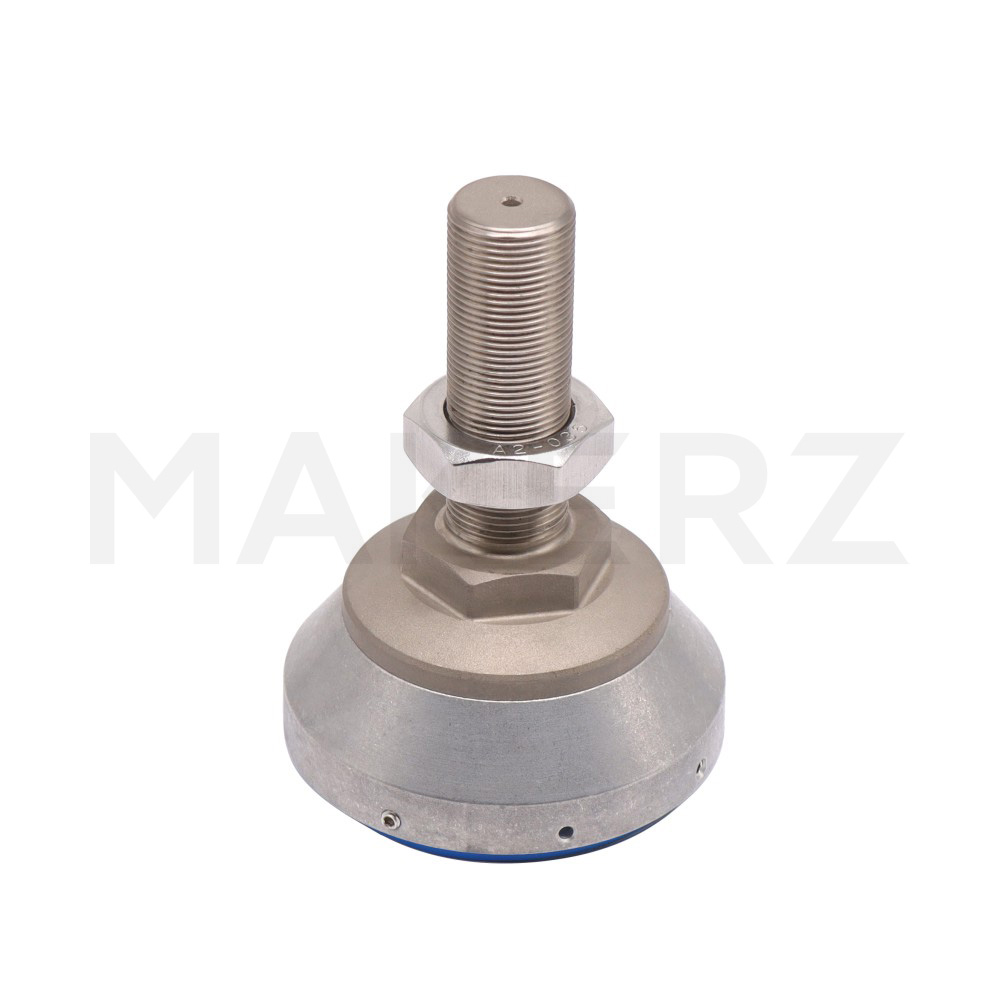

• 防振機能：ゴムやウレタンパッド付きで振動を吸収し、装置の精度を維持
• 床面保護：樹脂やゴム製の接地面で床を傷つけず、滑りにくい構造

アジャスタの主な用途

• 工作機械・NC旋盤の水平出し
• 測定器・検査装置の精密設置
• 生産設備の脚部調整
• アルミフレーム構造物の脚部
• ワークテーブルの高さ調整
• 重量機械の防振設置

アジャスタの選び方のポイント

最適なアジャスタを選ぶためには、以下のポイントを確認しましょう。

1 耐荷重（許容荷重）

装置の総重量を支持するアジャスタの個数で割り、安全率を考慮して選定します。 計算式：必要耐荷重/個 =（装置重量 ÷ アジャスタ数）× 安全率（1.5〜2.0） 例：400kgの装置を4個で支持する場合：400kg ÷ 4 × 1.5 = 150kg以上/個 重量機械には余裕を持った耐荷重の製品を選びましょう。

2 調整範囲（ストローク）

床面の凹凸や装置の高さ調整に必要な範囲を確認してください。 一般的な調整範囲は20〜50mm程度ですが、大きな段差がある場合は ストロークが長いものを選択します。 調整後のねじの引き出し長さが過度に長いと強度が低下するため注意が必要です。

3 取り付け方式（ねじサイズ・形状）

装置側の取り付け穴に応じて、M12、M16、M20などのねじサイズを選びます。 オスねじタイプは装置の穴にねじ込み、メスねじタイプはボルトで固定します。 アルミフレームには専用のフレーム取り付けタイプが便利です。 取り付け部の形状とねじサイズを事前に確認してください。

4 使用環境（屋内・屋外、温度）

屋外や高湿度環境ではステンレス製を選び、錆による固着を防ぎます。 高温環境では耐熱性のある材質を選択します。 床面の種類（コンクリート、樹脂床など）に応じた接地面の材質も重要です。

アジャスタの種類別比較

アジャスタは構造と機能によって主に3つのタイプに分類されます。 用途と設置条件に応じて最適なタイプを選びましょう。

アジャスタの用途別おすすめ

使用環境や目的に応じて、最適なアジャスタをご提案します。

アルミフレーム構造物向け

推奨タイプ：フレーム取り付け専用アジャスタ M12

理由：アルミフレームのT溝や取り付け穴に対応した専用タイプが便利です。 軽量〜中荷重用（50〜100kg/個）で十分な場合が多く、 調整範囲20〜40mmの標準タイプで対応できます。

材質：スチール製またはステンレス製、樹脂パッド付き

重量生産設備向け

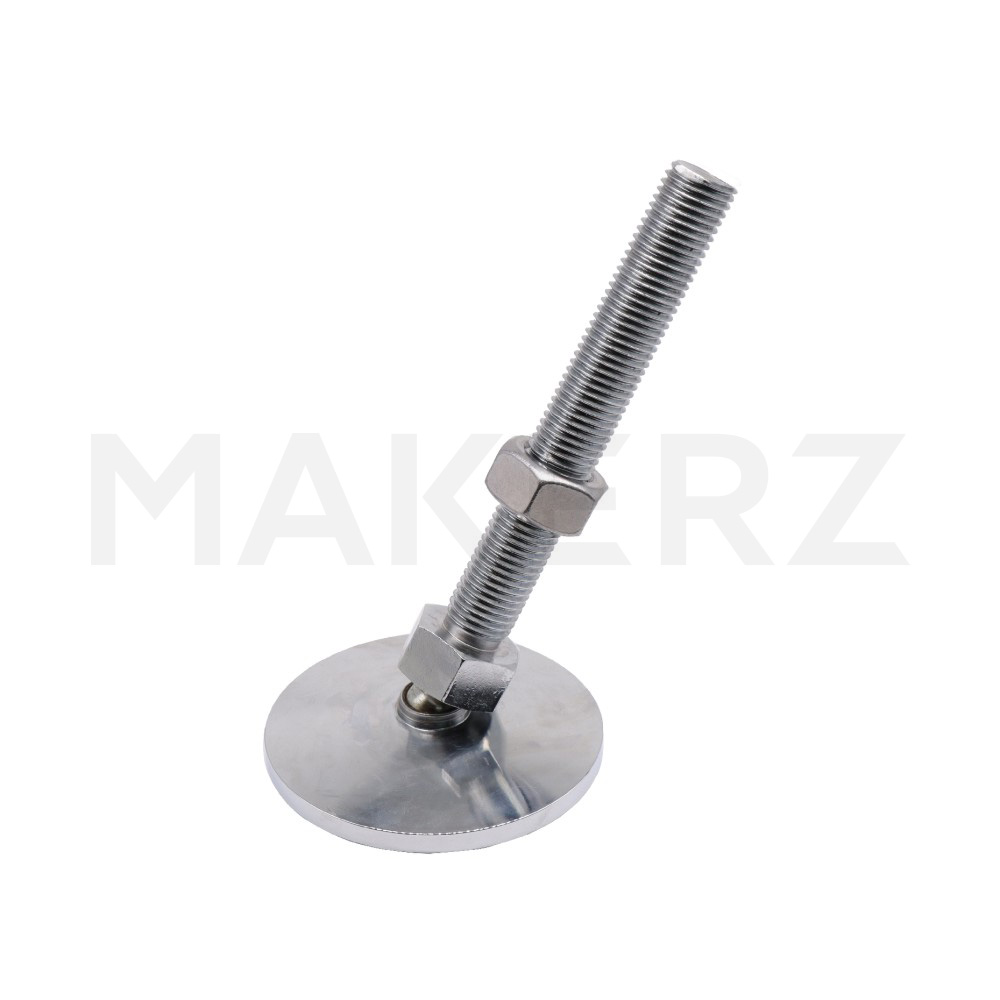

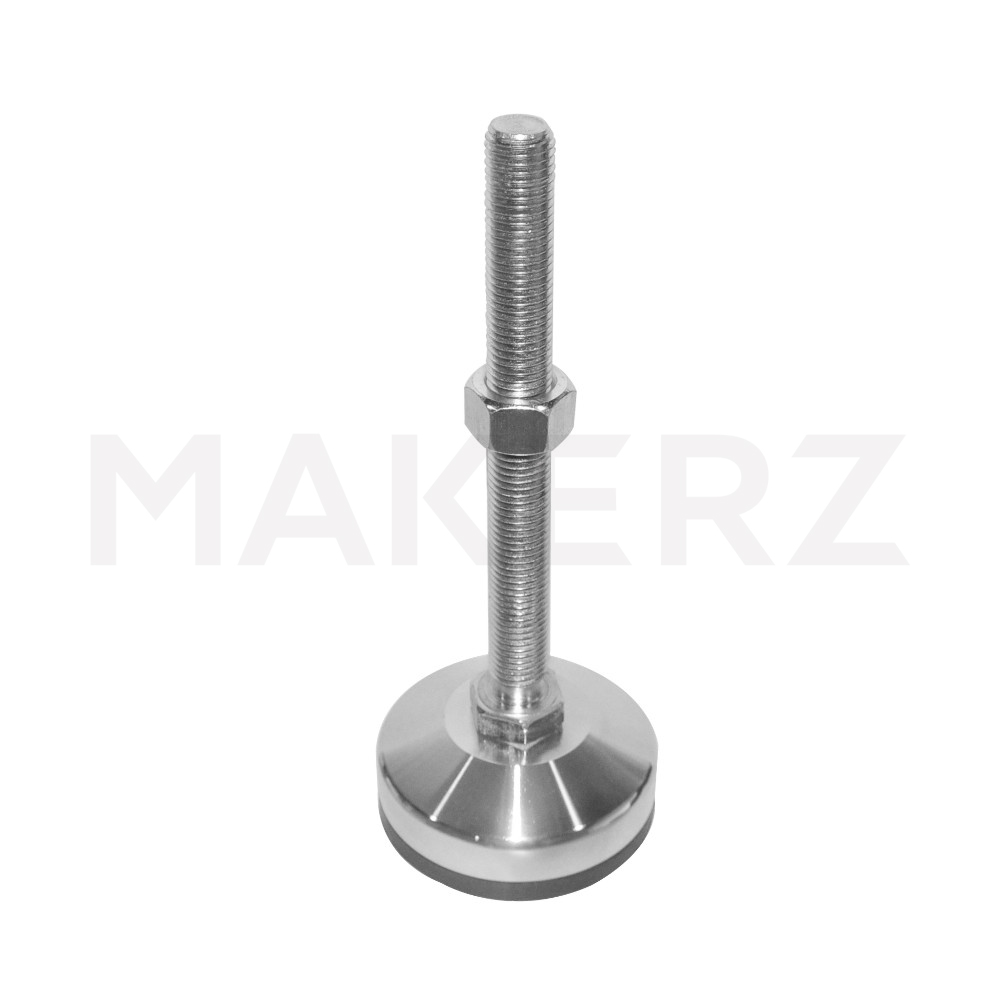

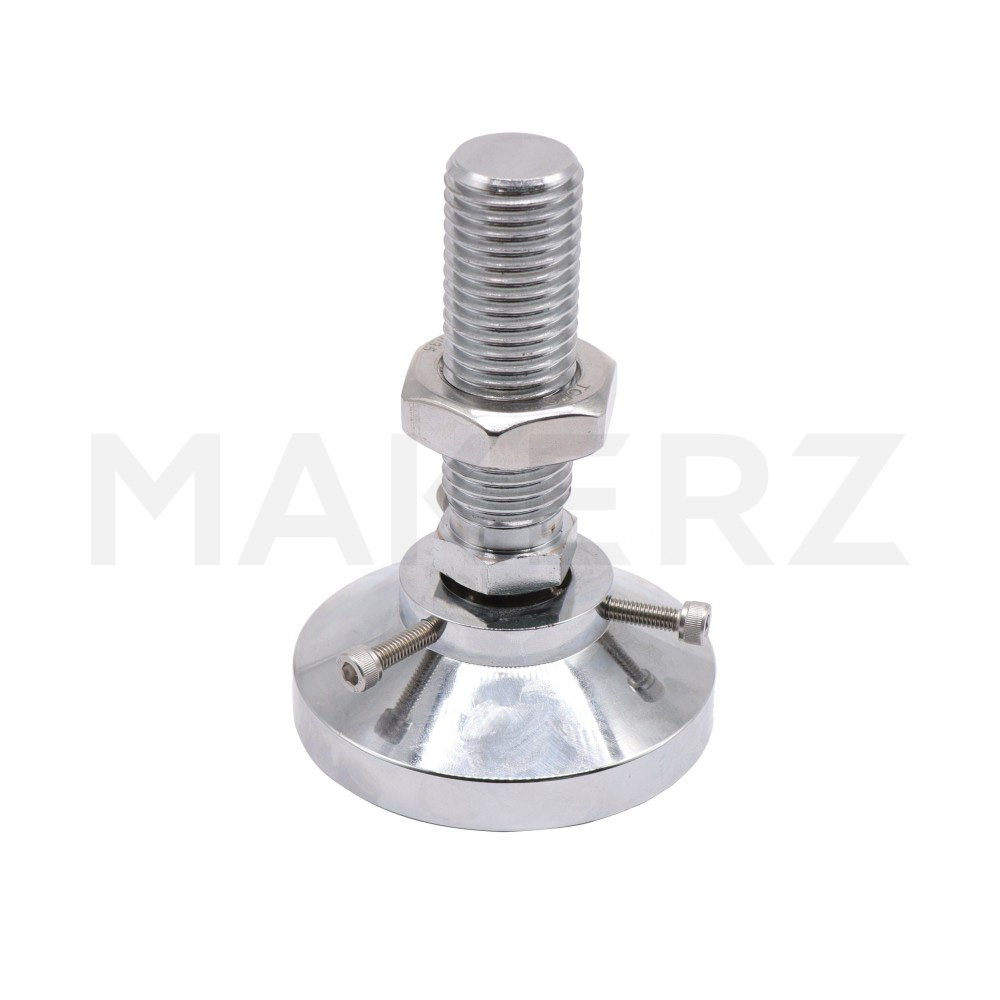

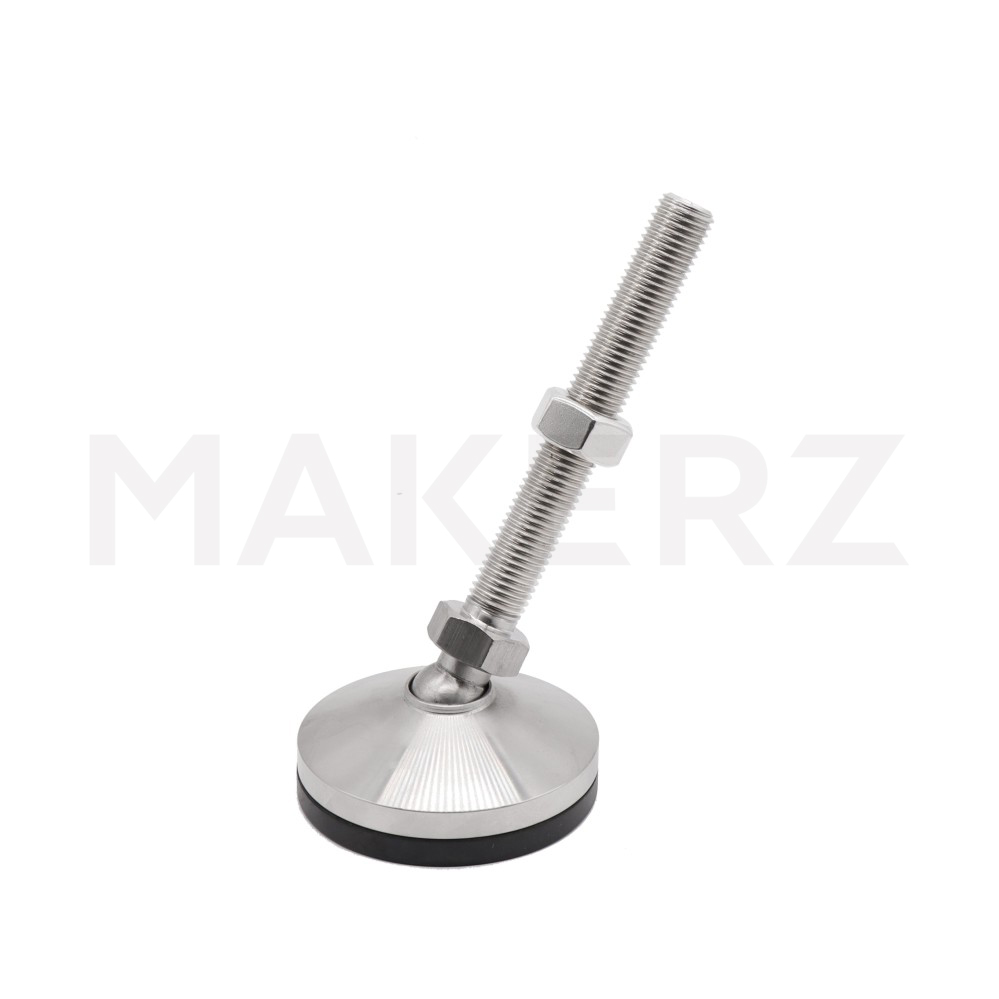

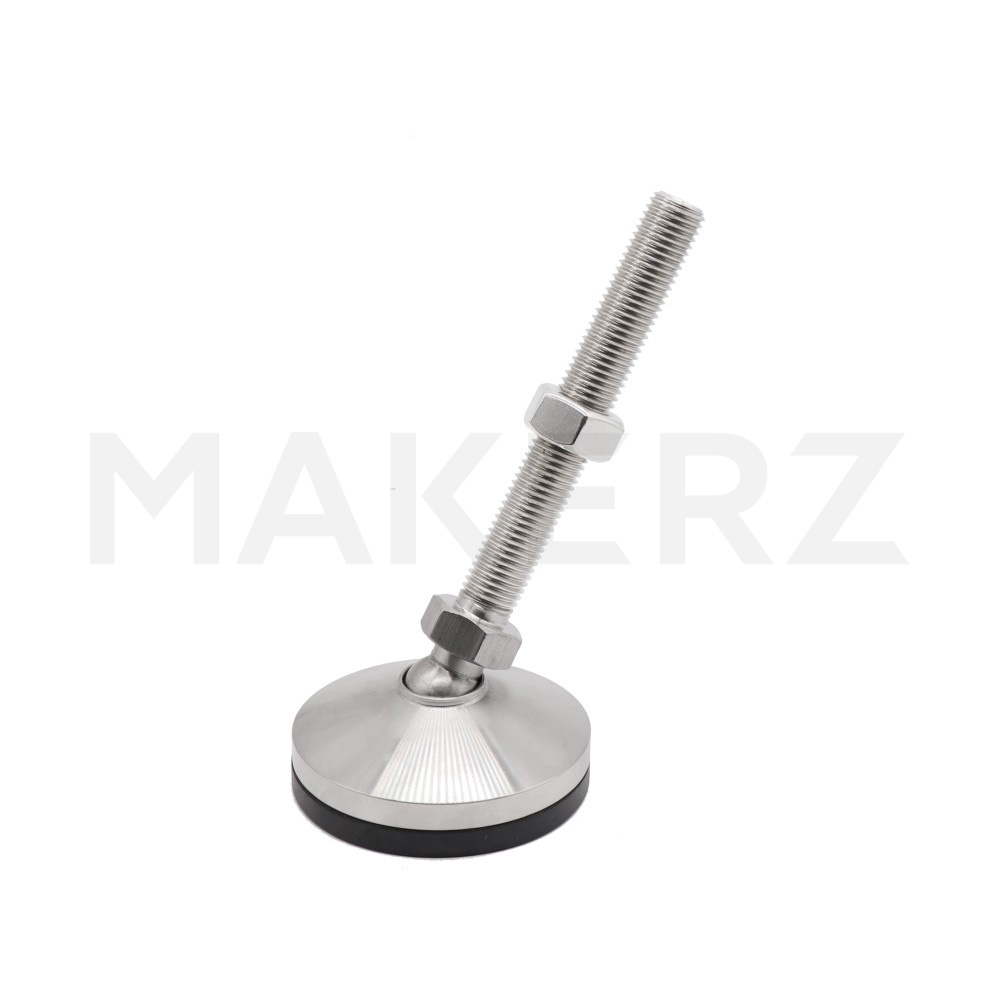

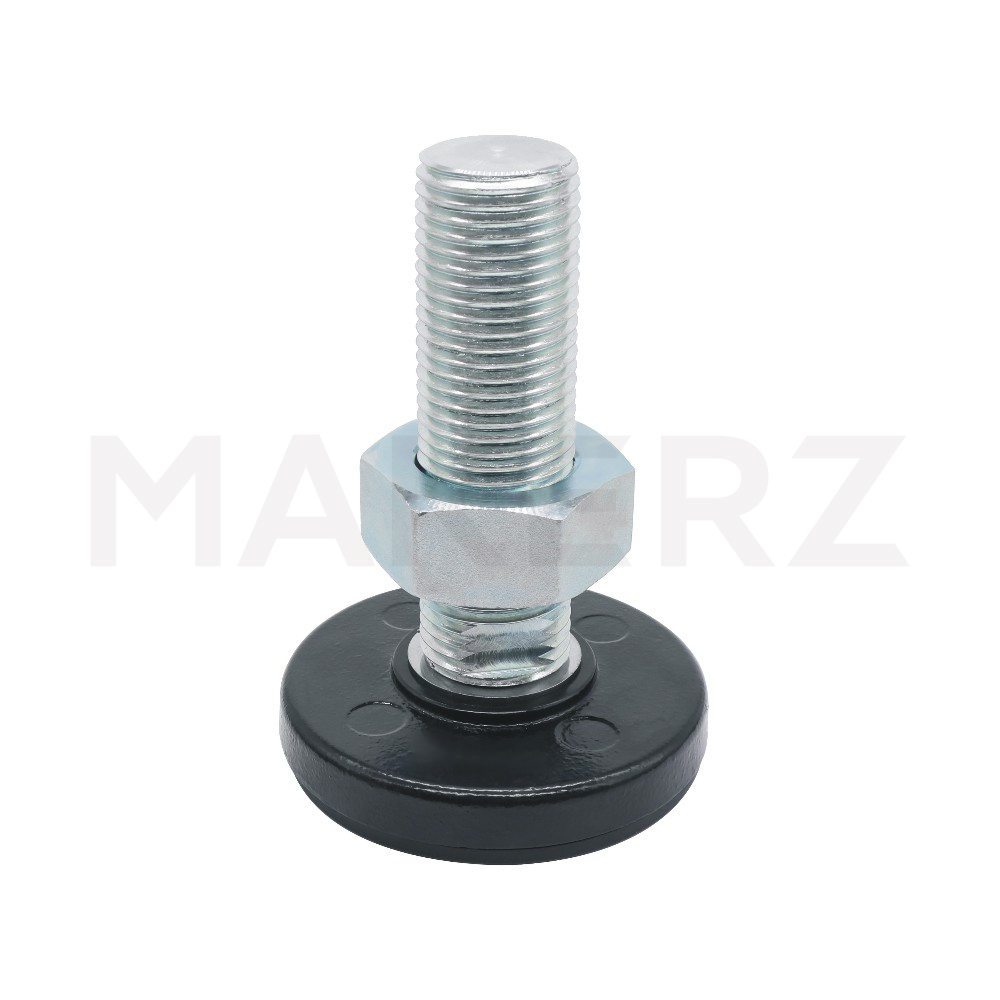

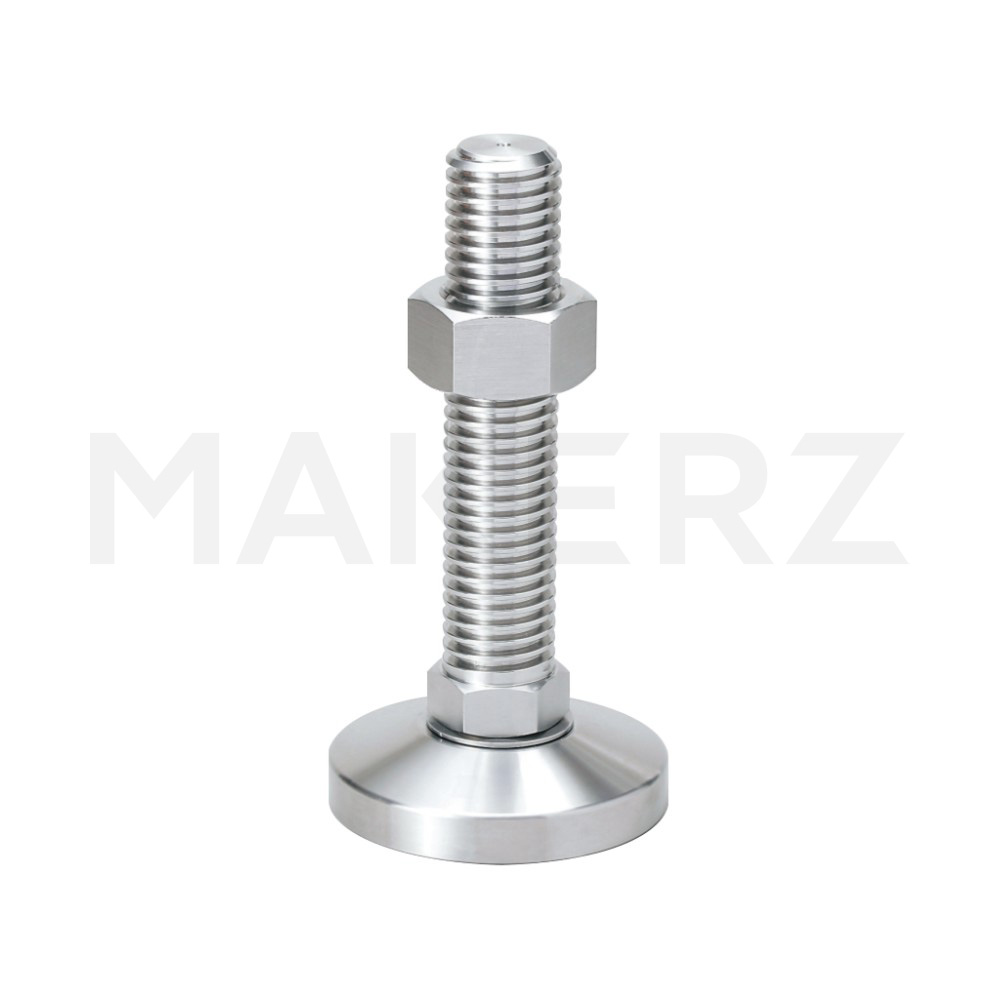

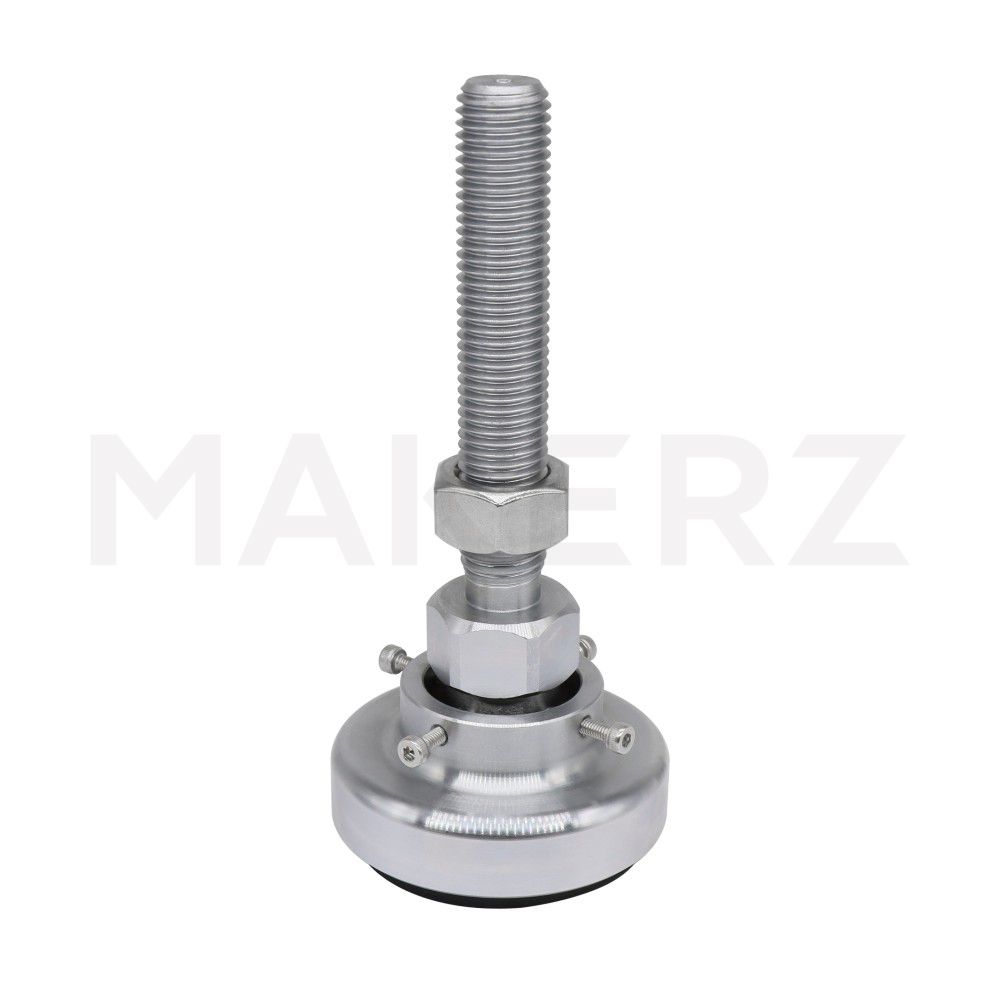

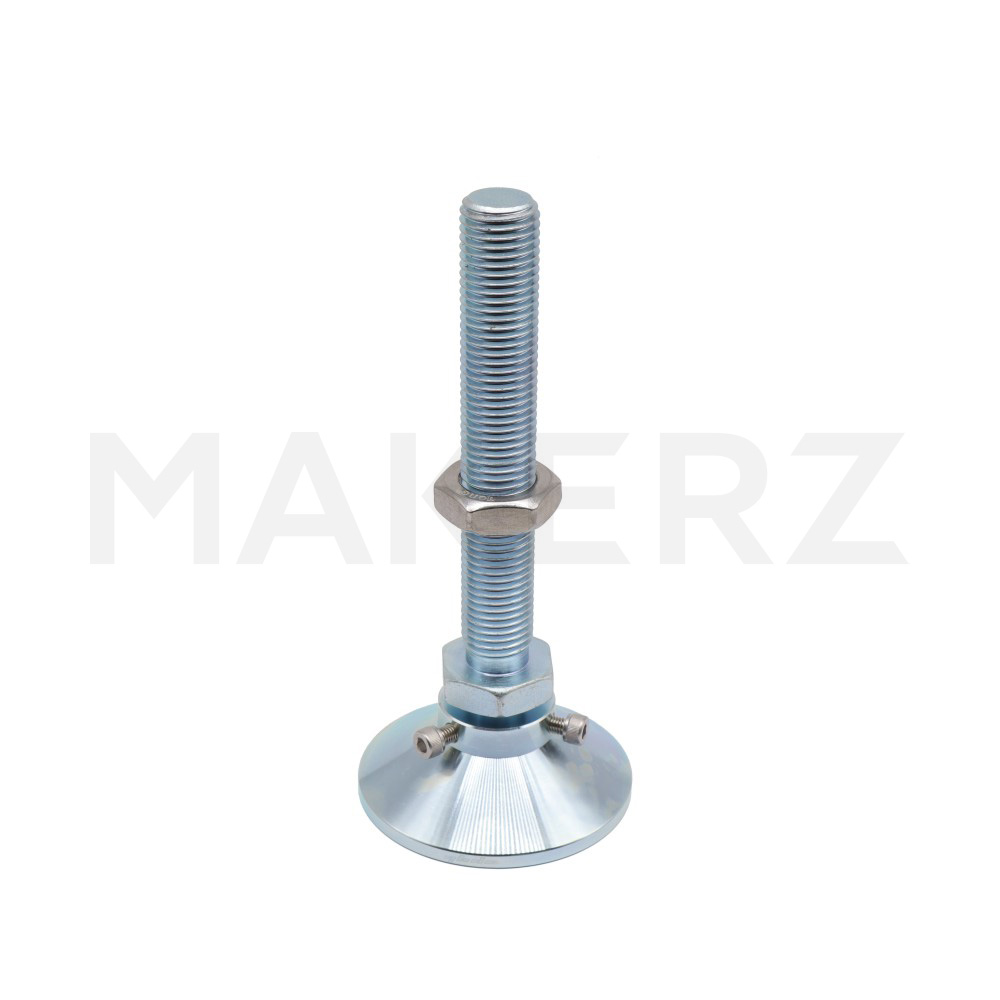

推奨タイプ：超重荷重アジャスタ M24以上、防振タイプ

理由：数トンクラスの装置を支持するため、耐荷重500kg以上/個の製品を選びます。 大径ねじ（M24〜M30）で高い支持力を確保し、防振機能で振動を抑制します。 ロックナットとベースプレートで確実に固定してください。

材質：高強度スチール製、工業用防振ゴム、大径ねじ

アジャスタのよくある質問（FAQ）

A. 装置の総重量を支持するアジャスタの個数で割り、安全率を掛けます。 計算式：必要耐荷重/個 =（装置重量 ÷ アジャスタ数）× 安全率（1.5〜2.0） 例：800kgの装置を4個で支持する場合：800kg ÷ 4 × 1.5 = 300kg以上/個 重心が偏っている場合は、荷重が大きくかかる位置のアジャスタに余裕を持たせてください。

A. 1. 装置を仮置きし、全てのアジャスタを床面に軽く接触させる 2. 水準器を装置上に置き、傾きを確認 3. 低い側のアジャスタを少しずつ伸ばして調整 4. 複数箇所で水準を確認し、微調整を繰り返す 5. 水平が出たら、ロックナットで固定（ある場合） 調整後は定期的に水平を確認し、必要に応じて再調整してください。
